Нижняя обвязка и пол
Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.
Инструкция по устройству лежня включает следующие этапы:
- После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
- Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
- Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
- Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
- Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.
Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».
Ставим обвязку и лаги
Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.
Утепление и настил пола
Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:
- Насыпные. Это может быть керамзит, вермикулит или граншлак.
- Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
- Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
- Жидкие. Специальные составы – полиуретаны или эковата.
А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.
Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.
Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида
Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие
Делаем нижнюю обвязку дома и черновой пол
Когда фундамент готов и полностью высох, его обвязывают. Это нужно для того, чтобы сделать основание каркасного дома более прочным и устойчивым.
Выбранная порода древесины для каркасного дома из дерева подойдет и для обвязки, но только при том условии, что брус достаточно толстый (не меньше 15х15 см, а лучше – хотя бы 20х20 см).
Нижнюю обвязку проводят так:
- Укладывают слой рубероида для фундамента. Можно 2 слоя – один на другой, без какой-либо прослойки между ними. Этот материал нужен для гидроизоляции. Если фундамент свайный, то верхушки свай лучше смазать мастикой перед тем, как класть рубероид.
- Устанавливают деревянный брус. Его размещают по периметру фундамента, а также в местах межкомнатных перегородок. Стыки брусков нужно делать с напуском, вырезая на краях «пазы» размером от 20 см и более. Предварительно брус обрабатывают специальным антисептиком для дерева, чтобы защитить от гниения и паразитов.
- Соединяют брус. Удобнее всего делать это гвоздями длиной 120 мм. Гвоздь должен входить как минимум до середины бруска, но ни в коем случае не проходить насквозь.
- Укрепляют угловые стыки металлическими уголками. Для того, чтобы прибить такие уголки, нужны гвозди поменьше – около 60 мм в длину.
- Фиксируют обвязку. Всю конструкцию привинчивают к фундаменту крепежными винтами.
Чтобы полностью собрать каркас дома, поверх обвязки делают черновой пол из такого же бруса. Для этого:
- Кладут лаги (поперечные балки). Их размер поменьше – до 15х10 см. Рекомендуемый шаг (расстояние между брусками) – от 50 до 60 см.
- Прикрепляют балки к обвязке теми же металлическими уголками.
- Между лагами размещают утеплитель, поверх которого кладут пленку для пароизоляции.
- Всю конструкцию покрывают фанерой или другим покрытием. Между листами фанеры промежутков быть не должно. Их прибивают или привинчивают к лагам.
Когда на таком полу строят каркасные дома из дерева, они оказываются прочными и очень устойчивыми.
Планирование строительных работ
Возведение дома – процесс, состоящий из большого количества важных шагов. При этом каждый из них потребует особого подхода к работе. Именно поэтому, когда мы строим каркасный дом своими руками, пошаговая инструкция является для нас основным руководством в начатом мероприятии. Она укажет на очередность выполняемых работ, что позволит быстрее заселиться в свой собственный дом
Также важно обратить внимание на некоторые моменты, которые позволят застройщикам значительно сэкономить деньги и время:
1. Вопрос о том, как построить каркасный дом, требует тщательного обдумывания. Перед началом строительства должен быть составлен примерный график проведения работ. Он позволит распланировать все действия, отчего трудиться будет проще. Например, вы будете точно знать время покупки очередных материалов и их доставки к месту строительства.
2. Комплект каркасного дома обойдется дешевле, если максимально экономить пиломатериал. Так, для коротких и мелких деталей каркаса прекрасно подойдут обрезки, оставшиеся от длинных элементов. Для этих целей могут быть использованы и кривые доски, которые попались среди купленного пиломатериала. Вырезанные из них куски не повлияют на качество конструкции.
3. Короткие доски и обрезки должны быть складированы таким образом, чтобы всегда быть под рукой. Это позволит не нарезать лишний раз качественный пиломатериал на короткие элементы.
4. Доски необходимо хранить бережно. Они не должны намокать и загрязняться.
5. Не следует сжигать в бане отходы пиломатериала, обработанного антисептиком. Это опасно для здоровья.
Видео инструкции по монтажу каркасных домов
Это три видео отличного плотника Ларри Хона. Каждый из них продолжительностью более часа. Очень подробно расписана технология постройки каркасного дома по готовому фундаменту.
По этой инструкции самостоятельное возведение возможно без вопросов: комментируется и объясняются все этапы строительства каркасного дома и мелочи, вплоть до того, какие гвозди, какой длины, сколько штук с каким шагом, забивать в каждом узле. Демонстрируются основные проблемы, которые могут возникнуть и методы их исправления. Если вы решили строить каркасный дом своими руками, не пожалейте времени — посмотрите фильм. Вам многое станет понятнее.
Первая часть — нижняя обвязка и пол.
Вторая часть видео — устройство и сборка каркасных стен.
Третья часть — построение крыши каркасного дома.
Если вы все еще сомневаетесь, стоит ли строить каркасный дом, это наверняка потому, что слышали что это плохая технология, что у нас она не работает. Есть такое мнение. Но основано оно на том, что в канадские и американские каркасные дома ставят из сухого леса, влажностью. не более 20-22%. В наших условиях с лесопилки привозят древесину почти естественной влажности, а это вплоть до 60%. Потому дома ведет и крутит, они становятся холодными.
Но если вы дом собрались строить своими руками, что помешает вам использовать сухую древесину? Камерной сушки она стоит дорого, разница за куб получается очень приличной — почти в два раза. Но сложив древесину на участке в вентилируемые штабеля ее за год можно высушить до тех же 20-22%. Пропитывать или нет перед просушкой биозащитой вы решите сами. Сухая древесина не гниет и не повреждается грибками, но от насекомых ее желательно таки пропитать биозащитой.
Пример такого мнения в видео. С объяснением, почему технология плохая…
Фундамент каркасного дома
Основой любого сооружения является фундамент. От его надежности напрямую зависит долговечность постройки. Каркасник можно возводить на одном из фундаментов:
- свайно-винтовом;
- мелкозаглубленном ленточном;
- плитном.
Свайно-винтовой
На этом фундаменте чаще всего ставят каркасные конструкции, что обусловлено его простотой и дешевизной. К тому же его можно сделать самостоятельно, возвести на любых грунтах, кроме скалистых. Он годится для болотистых участков, на которых плотные грунты залегают глубоко.
Мелкозаглубленный ленточный
Такое основание тоже нередко используется для каркасника. По затратам его обустройство выходит относительно недорого, плюс становится возможным залить бетонные полы. Чтобы фундамент справлялся со своей функцией, следует четко соблюдать технологию его монтажа. Такой тип не рекомендуется использовать на участках с высоким уровнем грунтовых вод и в болотистой местности.
Плитный
Фундамент в виде плиты для каркасных строений становится все популярнее. По стоимости он выходит гораздо дороже предыдущих вариантов, но у него есть немало положительных качеств:
- универсальность;
- долговечность;
- надежность.
Такой фундамент может служить черновым полом, что исключает необходимость дополнительных затрат. В целях экономии иногда вместо монолита прибегают к устройству плитной конструкции с элементами жесткости, что также позволяет усилить основание.
Устраиваем черновой пол
После прокладываются лаги, в качестве которых используют доски или брусья размером 5х10см, 5х15см или иных в зависимости особенностей эксплуатации помещения и предполагаемых нагрузок на пол. Лаги можно фиксировать дюбелями, гвоздями, саморезами, уголками и иными крепёжными деталями.
Далее их укладывают на обвязку. К ним крепят деревянные рейки длиной и шириной от трёх сантиметров с помощью любого подходящего крепежа. Основная роль данных брусков будет заключаться в опоре концов досок устанавливаемого пола.
Чтоб далее укладка настила была более удобной, рекомендуется соединить лаги с поперечными перемычками из подобного бруса. Шаг перемычки зависит от габаритов применяемых частей настила, но в большинстве случаев он составляет 125см. После стягиваются доски нижней обвязки с помощью гвоздей в шахматном порядке и шагом до 80см.
Внимание! Традиционно сначала возводится черновой пол, а после – стены, и данный порядок рекомендуется менять только в крайних случаях.
Поверх опорных реек шириной и длиной по 3см выкладывают влагоустойчивые OSB плиты или фанеру. Листовая фанера крепится не к рейкам, а к лагам. При монтаже OSB сложностей у застройщика обычно не возникает.
| Устройство чернового фанерного пола | |
| Требования | Расшифровка |
| Схема размещения | Следует располагать в шахматном порядке (со смещением к предыдущему приблизительно на половину листа) |
| Толщина листов | При их выборе следует ориентироваться на шаг монтажа лаг. В данном случае застройщик сможет данный этап ещё до монтажа опор. Если расстояние между лагами составляет не более 45см, применяются фанеры толщиной от 16 до 18 мм. Если шаг составляет от 50 до 62см – приобретают и устанавливают листы толщиной 18-21мм |
| Крепление настила | Для фанерного крепления используется комплексный метод с применением ершенных гвоздей или саморезов, обеспечивающих основную листовую фиксацию, а также клея, исключающего возникновение скрипа. Листы устанавливаются диагонально по периметру с креплениями в 15-сантиметровый шаг между каждым. По центру крепить рекомендуется с 30-сантиметровым шагом. |
| Зазоры между листами | Зазоры между листами должны составлять 2-3мм. Для контроля данного промежутка можно использовать гвозди с таким же диаметром, а после выполнения настила их можно будет убрать. |
Между лагами рекомендуется простелить гидроизоляционную плёнку, крепящуюся строительным степлером.
К остальным этапам обустройства чернового пола относятся:
- распределение в ячейках каркаса минеральной ваты или иного теплоизоляционного материла;
- покрытие этого теплоизоляционного слоя пароизоляционной плёнкой с 10-15-сантиметровым нахлёстом и проклейка стыков;
- распределение поперёк лаг досок толщиной не менее 3см с шагом в 40-60см. их крепление на саморезы (полученная обрешётка создаст нужный вентиляционный зазор);
- поверх обрешётки разместить шпунтованную доску толщиной не менее 30мм или стандартную от 40мм;
- выполнить финишное напольное покрытие.
Обвязка
Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.
Бруски устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.
Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.
Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.
3. Устройство чернового пола
Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.
Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.
4. Установка каркаса
Сначала монтируются угловые стойки. Они фиксируются при помощи усиленных стальных уголков.
Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.
Брус верхней обвязки
В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.
Чтобы придать конструкции прочность, делается монтаж диагональных укосов.
Монтаж потолочных балок
Монтаж делается тремя способами:
- Методом вырубки
- Перфорированными кронштейнами
- Стальными уголками
Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.
5. Монтаж стропильной системы
Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

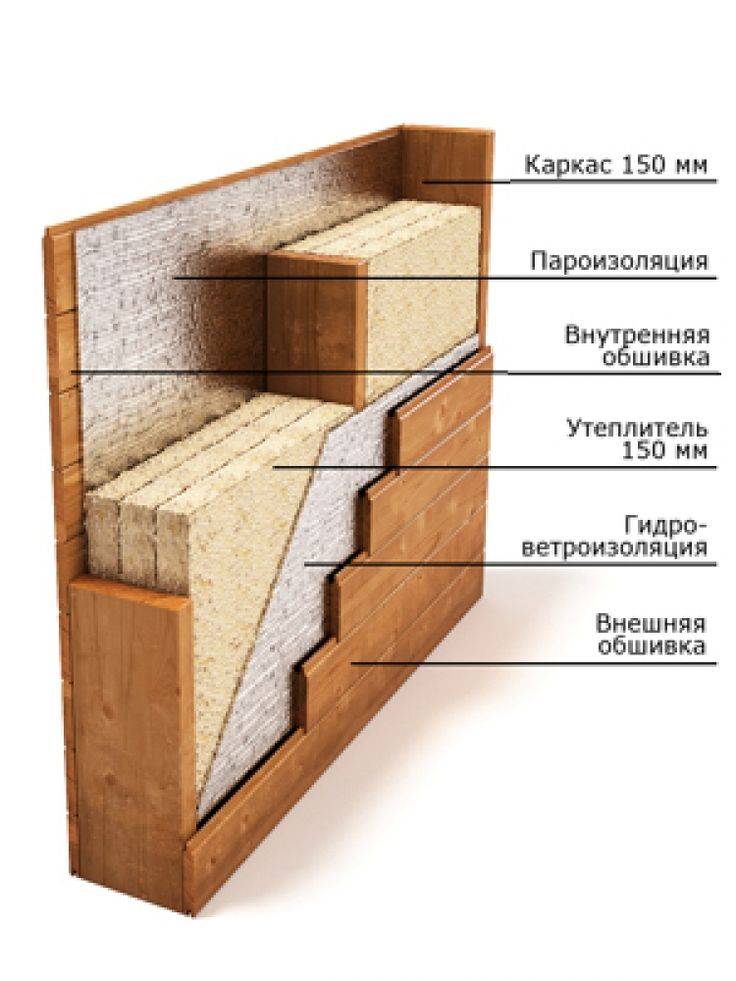

6. Внешняя отделка
- Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
- Обрешетка обрабатывается антисептиком и огнеупорным составом
- Далее идет монтаж отделочного материала по определенной технологии
Поверх крепят пароизоляционную пленку.
8. Внутренняя отделка
Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.
В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.
Фотоотчет строительства каркасного дома своими руками
В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.
Видео строительства каркасного дома своими руками
Этапы строительства крыши каркасного дома с фотопримерами
Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.
Пошаговая инструкция возведения стропильной системы крыши каркасного дома
Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.
| Иллюстрация | Описание действия |
 | Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство. |
 | После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди. |
 | Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши). |
 | Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно. |
 | По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх. |
 | Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки). |
 | А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам. |
На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.
Кровельное покрытие: порядок действий при монтаже
Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.
Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.
Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.
Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.
Watch this video on YouTube
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
