Формы крыш частных домов+ фото

Типы крыш в зависимости от уклона

Второй признак, который делит все крыши на две группы, — это угол наклона скатов. Кровля, угол наклона которой не превышает 12° считается плоской, а с большим уклоном — скатной.

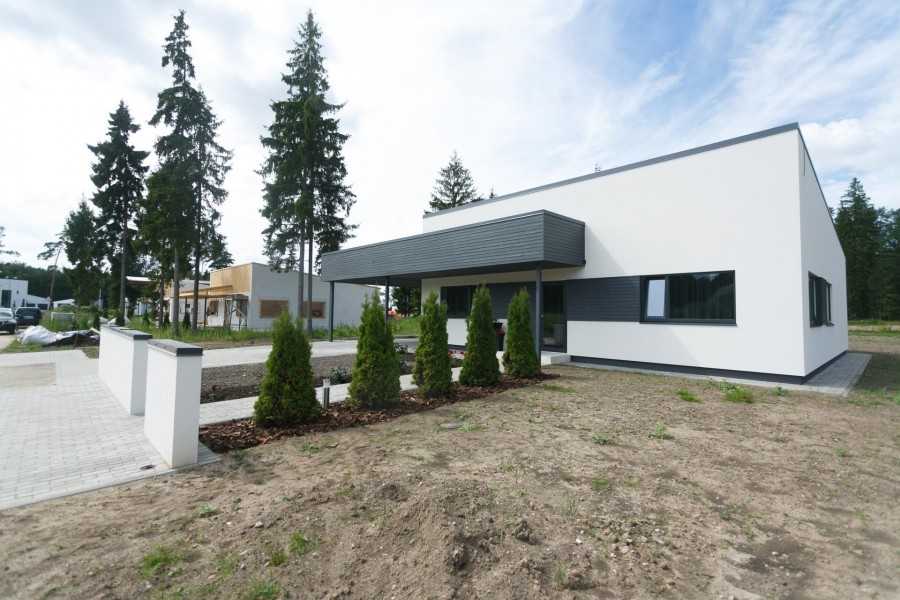

Плоская крыша

Обычно плоской кровлей завершают строительство общественных, промышленных, офисных и многоэтажных жилых зданий. На частных домах до недавнего времени плоскую крышу практически не делали. Но с ростом популярности современных архитектурных стилей, вроде минимализма, хай-тека, индастриала и лофта, частные дома с плоской кровлей стали встречаться все чаще. Особенно у зданий, построенных в городской черте в районах с плотной застройкой. Это связано с важным преимуществом плоской кровли — возможностью сделать на ней зону отдыха. При этом обустраивать террасу сразу не обязательно — все типы плоских крыш можно переоборудовать под зону отдыха в любой момент.

К слову, о видах плоских крыш. У плоской кровли может быть целых пять вариантов кровельного пирога:

1. Стандартная плоская крыша. Базовый вариант кровельного пирога, в котором бетон закрывают пароизоляцией, поверх нее укладывают утеплитель и защищают его гидроизоляционным слоем.
2. Инверсионная плоская крыша. Старые виды плоских крыш иногда начинали протекать из-за разрушения гидроизоляционных материалов под воздействием ультрафиолетовых лучей. Чтобы избежать этого, гидроизоляцию стали стелить прямо на бетон, укладывая утеплитель уже поверх нее. Естественно, для такой конструкции можно использовать только непоглощающие влагу виды теплоизоляционных материалов: пенопласт, экструдированный пенополистирол.
3. Дышащая плоская крыша. Даже в качественно сделанный кровельный пирог плоской крыши может попадать влага. У обычной плоской кровли попадание влаги приводит к пузырению и растрескиванию. Чтобы вывести влагу из кровельного пирога, крышу делают дышащей. Для этого в толще кровельного пирога устанавливают аэраторы, заполненные сыпучим негигроскопичным утеплителем, например, керамзитом. Один аэратор обеспечивает вентиляцию 50 м2 крыши.
4. Эксплуатируемая плоская кровля. Этот тип плоской крыши дома как бы двуслойный: сначала делают стандартный кровельный пирог, только в качестве гидроизоляции используют не битумные материалы, а нетканые мембраны, а поверх него уже укладывают террасное покрытие. Это могут быть деревянные доски, керамическая или тротуарная плитка, гравийная посыпка.
5. Зеленая крыша. На плоской кровле можно сделать настоящий газон или даже посадить сад. Для этого укладывают базовый кровельный пирог, но гидрозащиту делают в несколько слоев из битумных и нетканых материалов. Поверх гидроизоляции делают дренаж, насыпают землю и высаживают растения. Чем крупнее растения, тем толще должен быть слой грунта.

Кроме возможности обустройства террасы, плоская крыша дает еще одно существенное преимущество: она вообще не уменьшает жилую площадь этажа под ней. Даже сложные мансардные крыши частных домов срезают часть площади скатами.

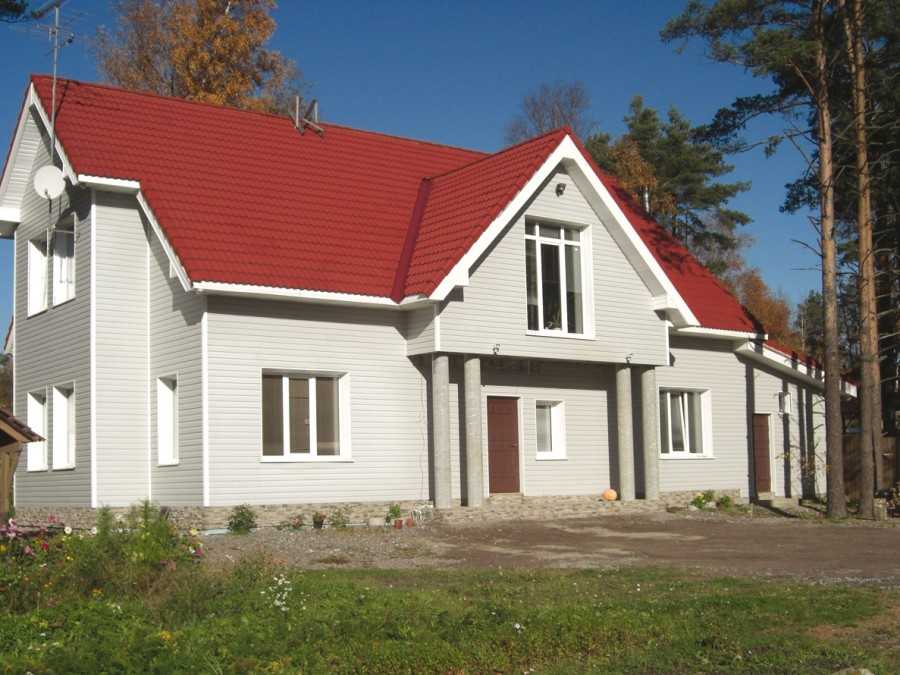

Скатная кровля

Хотя частные дома с плоской крышей сейчас строят чаще, чем раньше, все равно речь идет о долях процентов. Большинство кровель — скатные, то есть с заметным наклоном конструкции. Они проще и дешевле в монтаже, еще и служат дольше, поскольку влага, попавшая на скаты, быстро стекает со свесов в водосточную систему.

В отличие от воды, снег на скатной крыше с уклоном меньше 60° задерживается. Но не так, как на плоском покрытии, где выпавший снежный покров лежит мертвым грузом всю зиму, если его не чистить регулярно. Поэтому нагрузка на все виды скатных крыш частных домов в несколько раз меньше, чем на плоскую кровлю. Следовательно, и несущая способность фундамента со стенами может быть намного ниже, что заметно снижает стоимость строительства дома.

Кроме того, скатная кровля — это классика. Если дом выполнен в любом из традиционных стилей, то его нужно перекрывать скатной крышей. Плоская кровля на таком здании будет смотреться инородно и попросту некрасиво.

Теплые и холодные крыши

Выбор теплой или холодной крыши зависит от того, как планируется использовать чердачные помещения.

Холодные крыши

Раньше в нашей стране были лишь такие типы, это самая простая и дешевая конструкция. Стропильная система не предусматривает наличия контрообрешеток, чердачное пространство вентилируется через естественные щели. По использованию материалов для покрытия ограничений не существует.

При возведении «холодной» крыши кровельное покрытие крепится непосредственно к доскам обрешетки

Почему так происходит? Все просто. Любую пароизоляцию даже теоретически невозможно сделать полностью герметичной, пар всегда надет щели, будет образовываться конденсат. Установленная парозащита критически нарушает естественную вентиляцию, конденсат очень плохо удаляется. Это значит, что деревянные элементы стропильной системы длительное время эксплуатируются во влажном состоянии. О последствиях говорить не стоит. Получается, что за свои же деньги застройщики ухудшают эксплуатационные характеристики дома и сокращают срок его эксплуатации. Надо помнить, что преждевременный ремонт крыши – сложное и дорогостоящее занятие. Пароизоляция и ветрозащита необходимы лишь тогда, когда крыша утеплена, и в качестве теплоизоляции применяется минеральная вата. Только этот материал очень негативно реагирует на увеличение относительной влажности и требует защиты.

Пароизоляционную мембрану следует использовать лишь при утеплении кровли

Теплые крыши

В настоящее время имеют очень широкое распространение среди владельцев домов. Такие крыши позволяют использовать чердачные помещения как жилые, это так называемые мансардные дома. Появление на строительном рынке новых технологий и материалов позволило значительно улучшать эксплуатационные характеристики конструкций, повышать длительность их эксплуатации.

Теплоизоляция крыши позволяет обустроить жилое помещение на чердаке и в разы снижает теплопотери зимой

Теплые крыши – довольно сложные с инженерной точки зрения конструкции и состоят из нескольких слоев.

1. Кровля. Могут применяться все существующие сегодня материалы.

2. Обрешетка. К ней крепится кровля, конкретный вид выбирается с учетом характеристики материала.

3. Контробрешетка. Обеспечивает эффективную вентиляцию подкровельного пространства. Минимальное расстояние между контробрешеткой и кровельным покрытием не менее пяти сантиметров. Это обязательное условие, только так можно обеспечить нормальное движение воздушных потоков.

4. Ветро- и гидроизоляция. Пропускает пар и защищает утеплитель от удаления тепла воздушными потоками. Нужно покупать дорогостоящую самую современную мембрану. Она позволяет парам воды выходить, но не пропускает обратно капли конденсата, падающие с покрытия. Кроме того, мембраны не продуваются ветром.

5. Утеплитель. Может применяться пенопласт или минеральная вата. Пенопласт используется реже из-за неудовлетворительных эксплуатационных характеристик. Но современные его виды допускаются контролирующими организациями для утепления крыш (преимущественно изнутри), надо лишь приобретать соответствующие марки утеплителя. Минвата может быть рулонной или прессованной. Все остальные утеплители применять не рекомендуется из-за низкой эффективности и большой технологической сложности.

6. Парозащита. Уменьшает количество пара, проникающего в утеплитель. Парозащита должна устанавливаться максимально аккуратно. Чем меньше влаги в минеральной вате, тем ниже ее теплопроводность, а это главный параметр всех утеплителей.

Если нарушена технология создания пирога, то появляются большие проблемы во время эксплуатации мансардных помещений.

Кровельный пирог утепляемой крыши

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы, например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

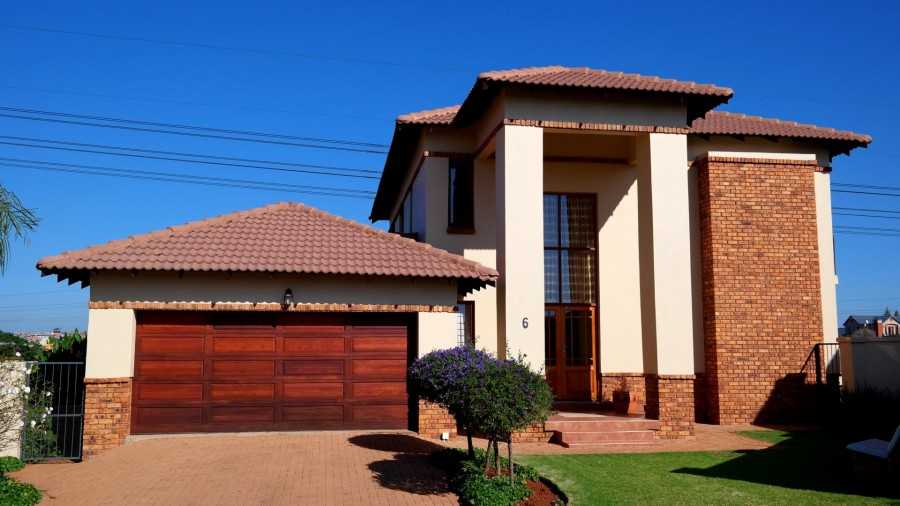

Четырехскатные крыши

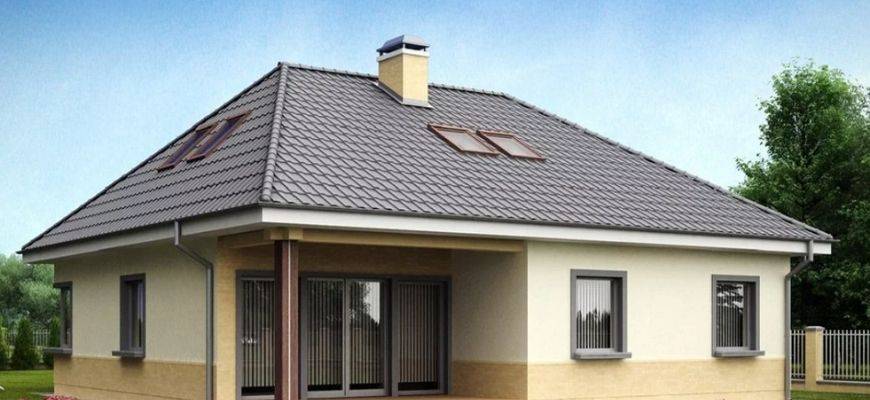

Вальмовая крыша

В основе четырехскатных вальмовых конструкций – равнобедренная трапеция, это форма боковых скатов, а торцевые имеют форму треугольников. Именно они называются вальмами. Считается, что такой вариант имеет высокую сопротивляемость к ветровым нагрузкам. Хорошо устраняются осадки. Большое подкровельное пространство позволяет развернуться, устроить разные типы помещений.

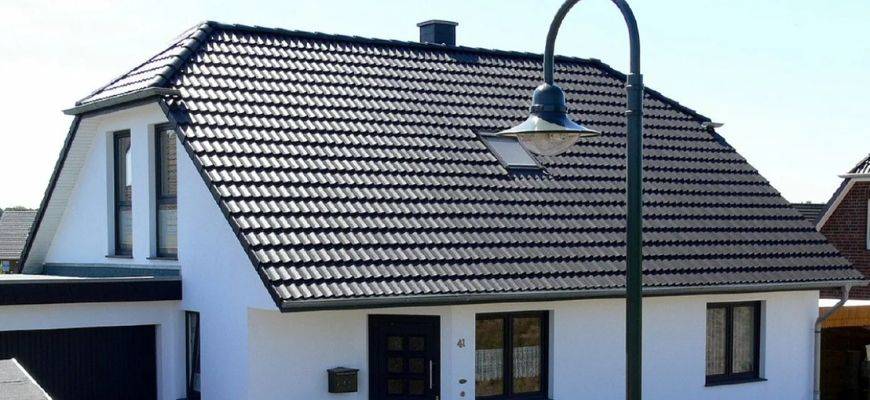

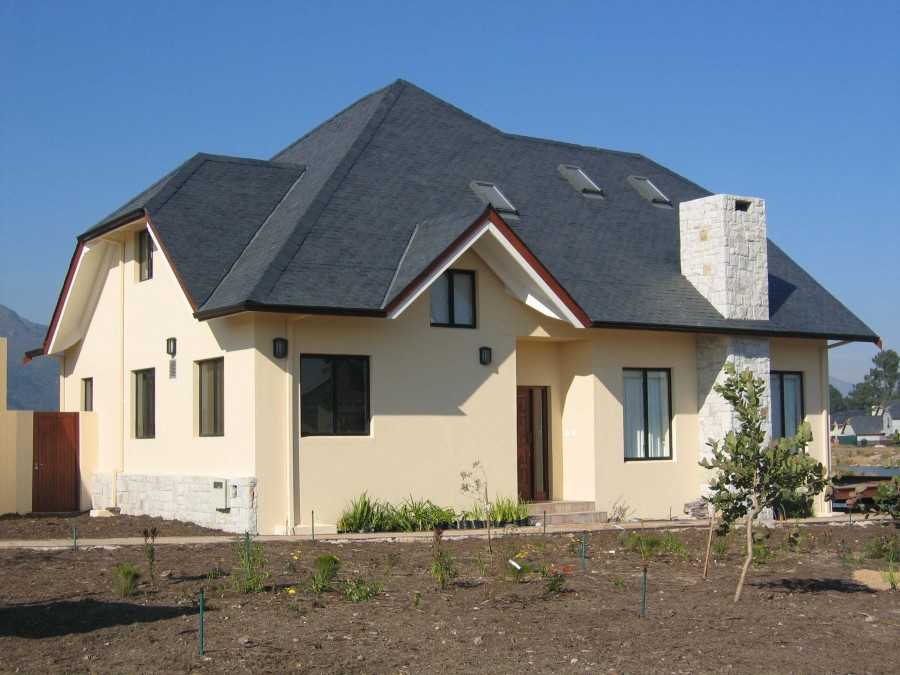

Полувальмовая кровля

Одна из разновидностей вальмовых – голландская или полувальмовая конструкция. Ее считают комбинацией из двух других — двускатной и шатровой.

Треугольные скаты укорочены фронтонами, которые рассматриваются как особенность полувальмовых крыш. Это сказывается на технологии сборки – сначала формируют фронтон, а уже потом под него сооружается стропильная система. Применяется чаще для кирпичных зданий или сооружаемых из других прочных материалов.

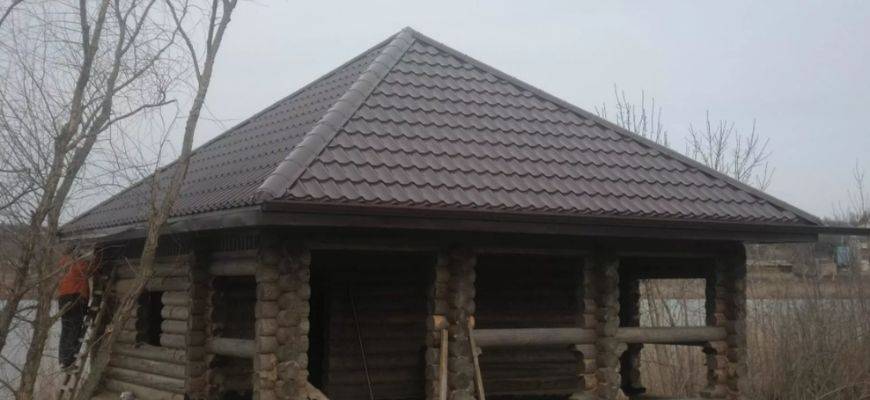

Шатровая кровля

Шатровые конструкции еще называют пирамидальными. Они симметричны с любой стороны: четыре одинаковых ската сходятся в одной точке в форме равнобедренных треугольников. Особенность такой кровли – отсутствие конька, который принимает на себя нагрузку от стропильных ног

Поэтому приходится особенно акцентировать внимание на прочности всей сборки

Иногда она опирается на центральную опору, в других случаях стропила упираются друг в друга, поддерживая форму. Этот вариант применим к небольшим по площади строениям. Главную нагрузку принимают на себя накосные диагональные стропила в торцевых скатах. Шатры отличаются хорошими аэродинамическими характеристиками.

Особенности проектирования

Голландская полувальмовая кровля предполагает по проекту сооружение на начальном этапе фронтона дома. Он может быть запроектирован одним из двух способов:

• Из стенового материала.
• Как каркасный модуль, составная часть крыши.

Первый способ используется чаще, так как идет сборка стены из кирпича или блоков. Она естественным образом переходит во фронтон. В данном случае он выполняет роль несущего компонента для мансарды.

Угол уклона

Угол уклона рассчитывается, исходя из характеристик местности, где обустраивается крыша частного дома, и из архитектурных задач. Насколько высоким должно быть мансарднное пространство, какие элементы встраиваются в крышу дополнительно — слуховые или мансардные окна, другие характеристики влияют на расчет.

В среднем ориентируются на оптимальные величины уклона от 15 до 45 градусов.

Варианты стропильной системы

Четырехскатные вальмовые и шатровые виды крыш отличаются сложным проектированием, для них необходимы специфические стропильные системы.

Для каждого проекта подбирается свой вариант поддерживающего каркаса: с висячими стропилами, наслонными или шпренгельный с опорой на фермы.

Особенности монтажа

Четырехскатные крыши разных видов собираются из большого количества элементов, используются сложные стропильные системы. Проектируются индивидуально для каждого строящегося дома.

Достоинства и недостатки

Четырехскатные крыши разного типа:

• Более сложные по проектированию, а также сборке, по сравнению с одно- или двускатными.
• Позволяют придать строению своеобразный внешний вид, но требуют большего количества расчетов, тщательной проработки стропильной системы.
• В конструкциях задействовано много узлов и элементов. Это может создавать проблемы при сборке, а также сказывается на устойчивости поддерживающего каркаса.

Варианты проектирования

Четырехскатные крыши имеют множество модификаций. Создаются своеобразные по дизайну и конструктивным особенностям кровельные конструкции.

В качестве материала покрытия применяются все возможные: от наиболее массивных до самых легких.

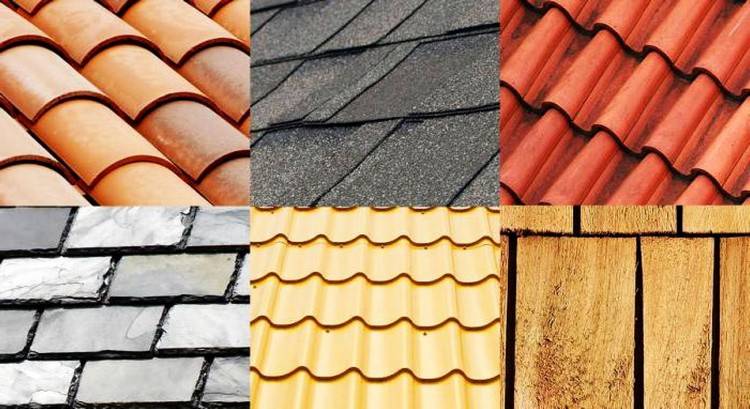

Виды кровельного покрытия

1. Металлическая кровля (оцинкованная сталь, металлочерепица, профнастил) отличается прочностью, долговечностью, высокой несущей способностью.
2. Мягкие кровельные материалы (битум, мембрана) используются для крыш сложной формы. Дешевая и эластичная черепица способна принимать любую форму.
3. Керамическая черепица (классика) отличается высокой термоизоляцией и прекрасным внешним видом. Черепица достаточно тяжелая, поэтому ее ставят на скаты с крутым уклоном.

Самые надежные материалы не могут стоить дешево, однако в будущем именно качество крыши позволит серьезно экономить на ее ремонте.

Скатные крыши

Очень большая группа стропильных систем, имеющих несколько скатов. От их количества, размеров и формы зависит конкретный тип конструкции. Наклон скатов более 10°, на них могут применяться любые виды современных кровельных материалов.

Таблица. Виды скатных крыш

Тип скатной крыши	Краткое описание технических параметров и эксплуатационных характеристик
Двускатные	Самый простой и до недавнего времени наиболее используемый вариант крыши, универсального применения, который можно ставить во всех без исключения климатических зонах нашей страны. Чердачные помещения по большей части нежилые, но есть варианты их реконструкции под используемые.

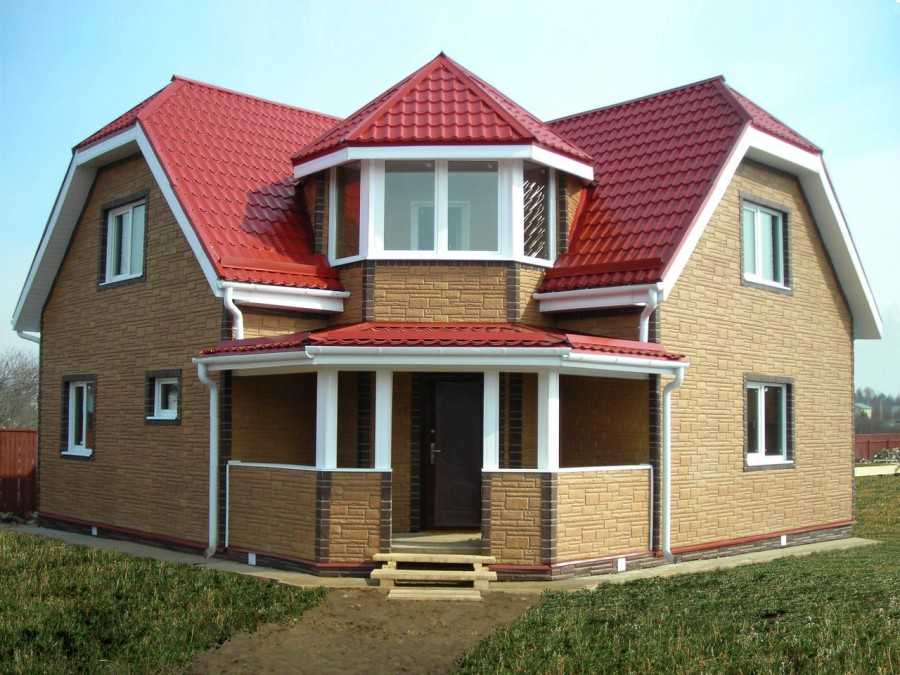

Ломанные	Уже более сложная конструкция, напоминает двускатные. Отличие от первых – каждый скат состоит из двух частей, соединяемых под различными углами. За счет оригинального инженерного решения удается существенно увеличить высоту чердачных помещений, появляется возможность переоборудовать их под жилые. Именно такие крыши имеет большинство домов с мансардами. Отсюда и второе наименование ломаных крыш – мансардные. Стропильная система сложнее двускатной, свои специфические требования есть и к технологии укладки кровельных материалов. За счет того, что у скатов тупой угол наклона, на кровлях нет ендов – самых сложных элементов для герметизации. Именно здесь чаще всего возникают протечки, а причин такого явления несколько, и большинство из них  не зависят от умения и добросовестности строителей.
Полувальмовые	Конструкции могут считаться разновидностью двускатных обыкновенных или ломаных. Отличие – на полувальмовых крышах есть небольшие по размерам скаты над фронтонами. Такие разновидности крыш не имеют выраженных эксплуатационных преимуществ перед ломаными, но в некоторых регионах считаются традиционными и встречаются повсеместно. У полувальмовых крыш более сложная стропильная система, длина конька уменьшается. Расчеты размеров делаются с учетом угла наклона каждого ската.
Вальмовые	Такие крыши можно увидеть по большей части в горных районах. Причина – вальмовые конструкции не зависят от направления преобладающих ветров, они со всех сторон одинаково сопротивляться ветровым и снеговым нагрузкам. Могут иметь довольно большую высоту чердачных помещений, что дает возможность приспосабливать их под мансардные. Стропильная система дорогая, требуется большое количество очень качественных пиломатериалов.
Щипцовые	Наиболее сложные из всех видов скатных вариантов. Ставить могут только опытные мастера, конструкции используются лишь на престижных домах с эксклюзивными проектами. Имеют много ендов и примыканий под различными углами. Все эти элементы относятся категории сложных, их герметизация выполняется по особому алгоритму и требует специальных доборных элементов к кровельным материалам.

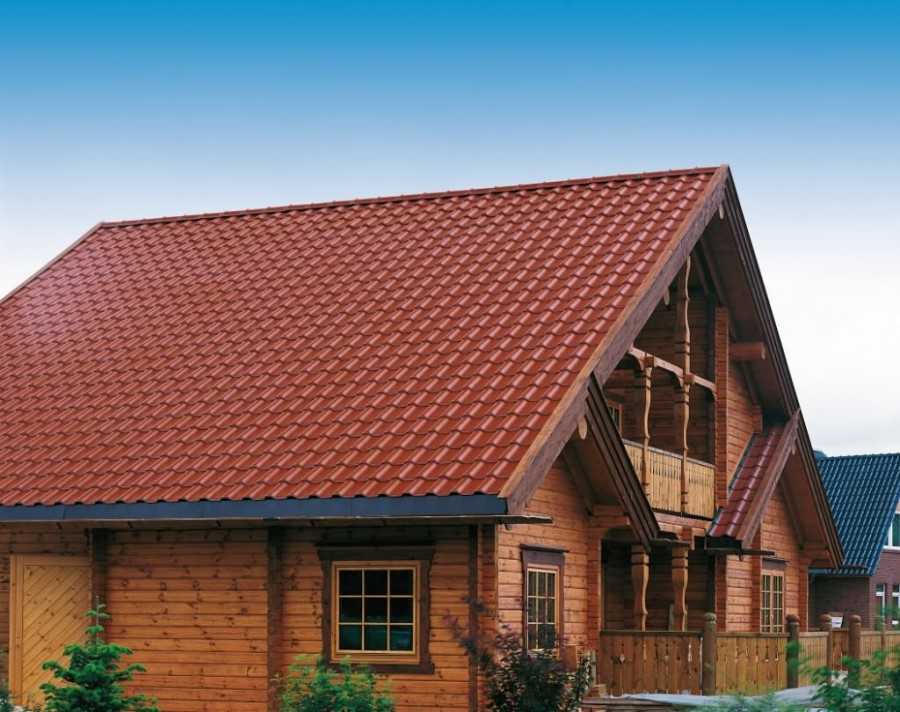

Двускатная крыша

Двускатные крыши частных домов (щипцовые) – один из наиболее популярных и простых для реализации вариантов, недаром на детских рисунках встречается именно этот тип крыши. По конструкции – это два равных противоположных ската, опирающихся одной стороной на несущие стены здания, а двумя другими – соединяющимися в коньке. Такое устройство крыши частного дома очень практично и выглядит привлекательно:

достаточная площадь подскатного пространства позволяет использовать чердак для различных хозяйственных нужд, например, в том числе — установку систем вентиляции, кондиционирования или отопления

Двускатная крыша частного дома

• наличие чердака улучшает теплоизоляцию жилых помещений
• конструкция обеспечивает эффективное отведение воды и снега с плоскостей кровли
• небольшая стоимость и простота проведения работ

Двускатные крыши – один из наиболее популярных и простых вариантов

К недостаткам следует отнести резвое увеличение площади кровли с увеличением размеров дома. Кроме того, на величину угла установки скатов повлияет выбор используемой кровли: металлочерепица – 14 градусов, черепица, шифер – минимум 22 градуса, профлист – 12 градусов, ондулин – не менее 6 градусов.

Двускатная крыша имеет небольшую стоимость и простоту проведения работ

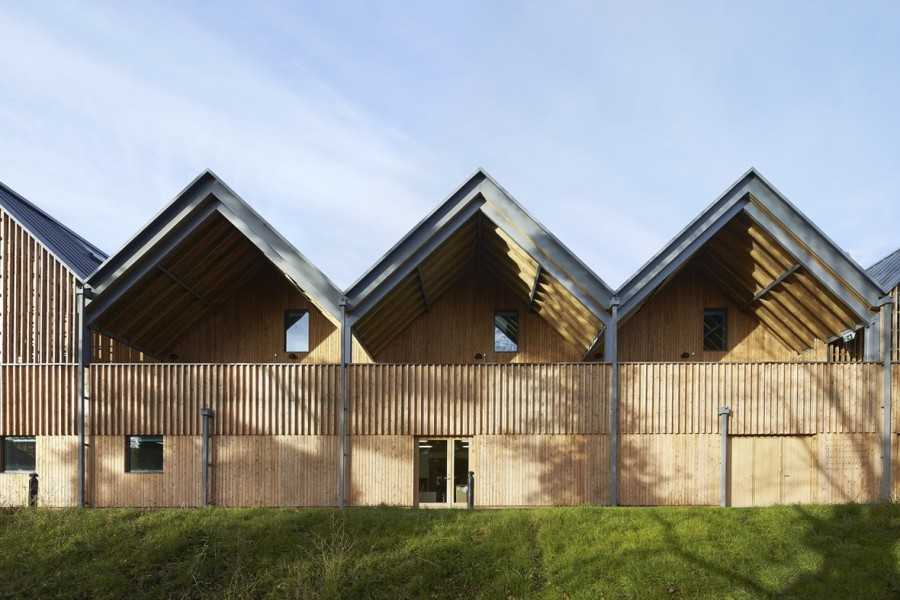

Более эффектным вариантом обычной двускатной кровли будет разноуровневая кровля, у которой скаты не сходятся в коньке, а создают ломаную структуру, заканчиваясь на разных уровнях. Это придаст дому индивидуальности, но потребует точных расчетов и профессионального подхода.

Разноуровневая кровля интересный вариант двускатной крыши

Двускатная крыша с разными углами наклона скатов

Виды крыш

На выбор типа крыши заметное влияние оказывает климат.

Плоское решение уместно в областях с минимумом ежегодных осадков. Отсутствие или минимальный (не более 3º) уклон в местности с большим их количеством приведет к скапливанию воды на крыше. Впоследствии она может начать протекать.

К нашим широтам больше подходит скатная конструкция. Угол наклона зависит от количества выпадающих осадков, обычно составляет не менее 10º. В частном доме устройство крыши нередко подразумевает несколько скатов.

Архитектурой дома может предусматриваться чердак. В этом случае крыша отделяется от жилой части чердачным перекрытием. Бесчердачная крыша одновременно является перекрытием верхнего этажа.

Односкатная крыша наклонена в одну сторону под углом 20-30º. Скат должен располагаться навстречу ветрам. Отличный выбор для дома с разновысотными стенами. Эта простая конструкция эффективно использует площадь, упрощает монтаж дымохода и последующую достройку этажей.

Из недостатков можно выделить не самый интересный вид. Необычный подход (комбинация скатов на разных уровнях, использование металлочерепицы) позволят добиться привлекательного результата.

Довольно распространенный в наших широтах вариант – двускатная крыша. Угол наклона варьируется в пределах 25-45º, точная величина зависит от количества осадков в регионе.

Уклон должен способствовать ее естественному очищению от снега и воды. Эта конструкция подходит для оборудования чердака, быстро и недорого монтируется, открывает широкие возможности для дизайна.

Четырехскатная вальмовая крыша оригинально выглядит, защищает фасад от осадков и не боится сильного ветра. Под ней можно обустроить мансарду или чердак, но их площадь будет меньше, чем в двускатном варианте. Минус конструкции – сложность и трудоемкость возведения.

Оригинальная полувальмовая крыша объединяет последние два вида. Она имеет трапециевидный фронтон, за счет которого устойчива к капризам погоды. Может иметь два или четыре ската. За эффектным внешним видом скрывается сложность монтажа и кровельной отделки.

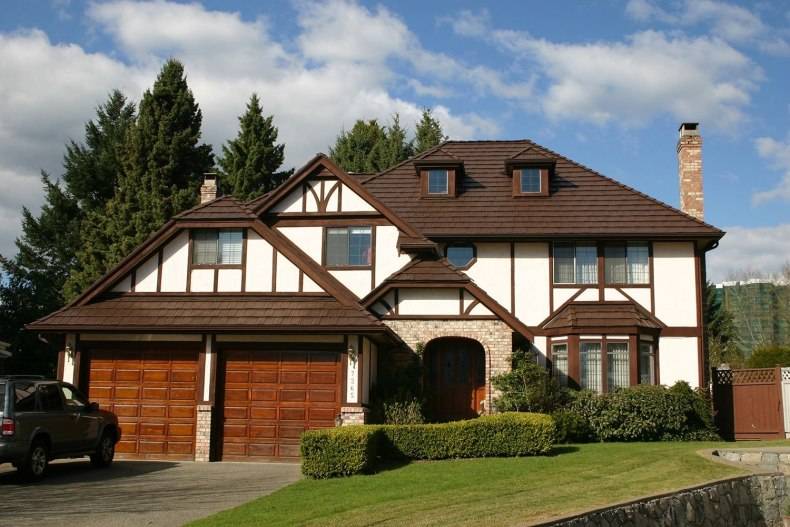

Многощипцовая крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с пристройками. Сложность конструкции, включающая множество скатов и углов с разным наклоном, делает ее монтаж доступным только опытному мастеру.

Красивая и необычная купольная или коническая крыша подойдет к строению круглой или многогранной формы. Прочной и сейсмоустойчивой конструкции не страшны преподносимые погодой сюрпризы.

Главные минусы – невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

Виды крыш можно комбинировать. Перед архитектором открываются широкие возможности для создания функционального и эстетичного варианта. Обратная сторона медали – возведение, проектировка и обслуживание сопряжены с изрядными трудностями.

Свою роль в выборе формы крыши играет и архитектура дома: например, к строению в классическом стиле больше подойдет двускатная или многощипцовая. Фото крыш частных домов помогут определиться с выбором.

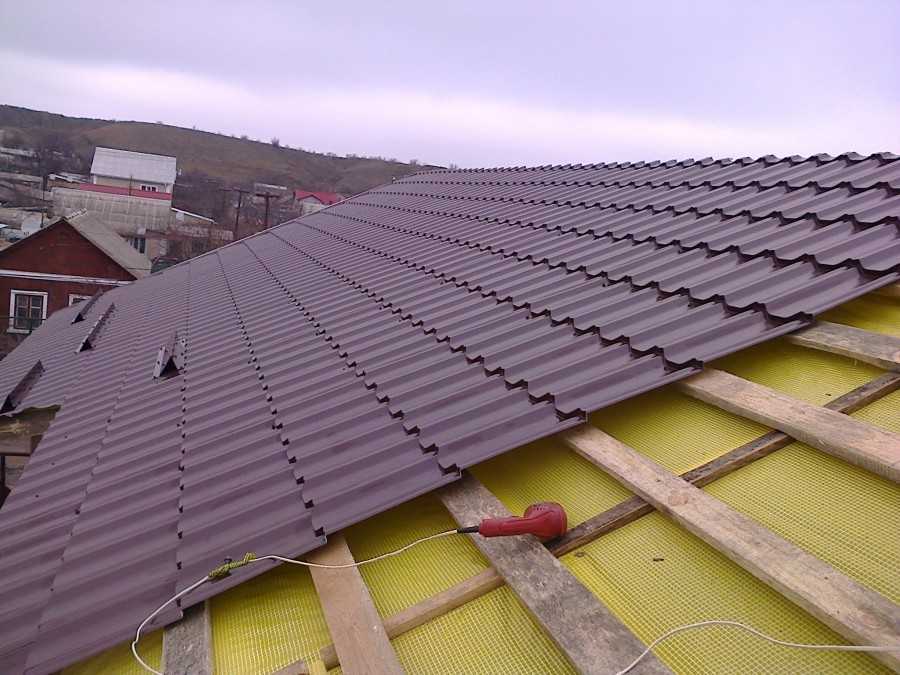

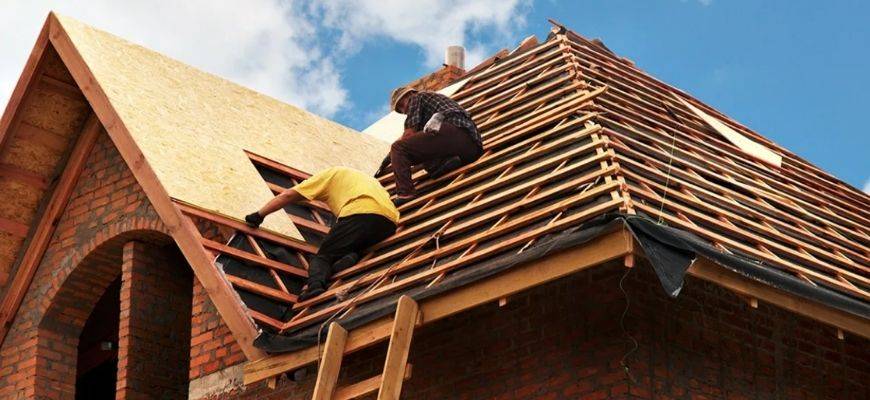

Монтаж крыши

• Монтажные работы проводят, начиная с уровня мауэрлата или армирующего пояса.
• Далее устанавливают жесткими креплениями стропильные ноги, крепят их к стене.
• Усиление конструкции проводят с помощью стоек, прогонов, выкладываются поперечные лежени и подкосы, крепятся ригеля.
• Когда стропильная конструкция установлена, на нее выстилается и закрепляется гидроветроизоляционный материал.
• Далее укладывается контробрешетка и обрешетка, сплошная или разреженная. Они обеспечивают вентиляционное пространство для кровли, а также дома в целом.
• Если используется утепленная кровля, внутри обрешеточного слоя помещают «кровельный пирог» из паро- и теплоизоляции.
• Поверх обрешеточной конструкции можно выкладывать кровельный материал.

Кровля и материалы её изготовления

Использование того или иного материала очень важно, ведь это и будет основным показателем защиты. Кровельный материал – это верхнее покрытие, которое будет защищать вашу крышу от атмосферных воздействий и внешней среды

Варианты кровельного материала

На сегодняшний день существуют разные виды кровли, и самыми популярными являются: плёночный, рулонный, мастичный, листовой и штучный.

Плёночный вариант кровли – это прочное основание из бетона и небольших уклонов. Большим преимуществом является лёгкость в монтаже и возможность кладки даже на старое покрытие.

Пленка для кровли крыши

Рулонный тип представляет собой битумные, а также битумно-полимерные материалы, которые монтируются в два слоя. Основой является наплавление металла или бетона, либо же всё приклеивается мастикой. Такой вариант покрытия достаточно устойчив к морозам, гниению и воздействию к высоким температурам.

Укладка с помощью рулонных полотен

Мастичная кровля наносится на основание, при этом не используется рулонное покрытие. Материал состоит из вязких олигомерных веществ, которые при застывании образуют монолитную плёнку. Преимуществом такого вида кровли является устойчивость к коррозии, окислению и перепаду высоких и низких температур. Сам по себе материал достаточно лёгок и эластичен.

Кровля крыши с использованием мастики

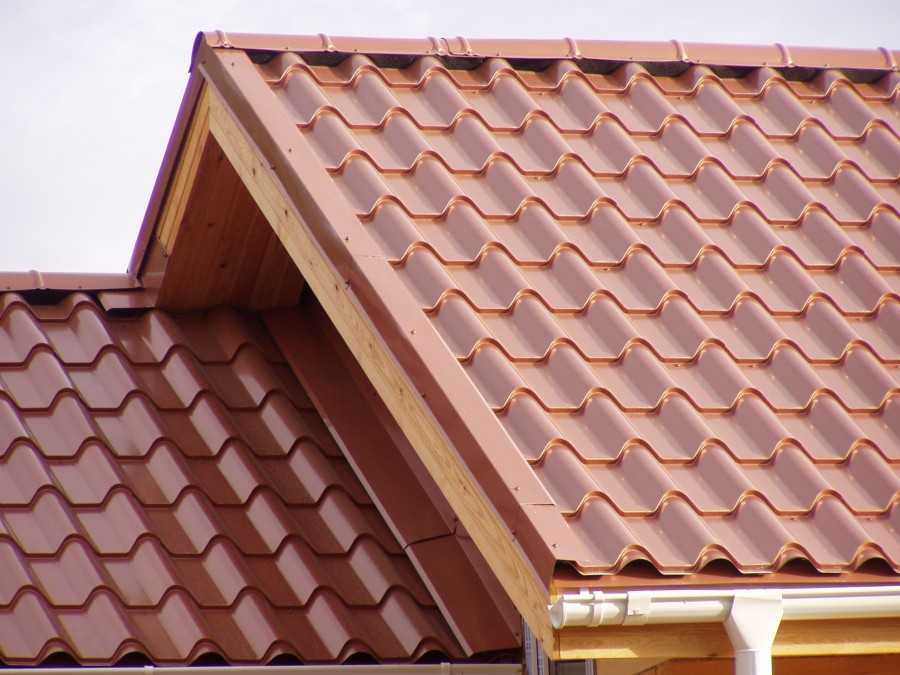

Листовая кровля делится на подвиды: оцинковочная сталь, шифер, алюминий, битумно-картонный лист и металлочерепица. Этот вариант кровли богат своим выбором и включает в себя разнообразность цветов и форм.

Покрытие крыши листовой черепицей

К материалам в штучной кровле будут относиться: черепица (металлическая, керамическая и бетонная), дерево и сланец.

Односкатные крыши

Такие крыши – самые экономичные из всего ассортимента скатных крыш, так как для их устройства практически не нужна дорогостоящая стропильная система. Обрешетка для кровельного покрытия закрепляется на балках, переброшенных с одной фасадной стены на другую. Так как стены обычно строятся разной высоты, то крыша получает уклон в одну сторону. Если же ширина стен больше допустимой длины кровельных балок, то из мест их соединения идут упоры на балки перекрытия. В этом случае получаются висячие конструкции, но такое бывает редко, так как чаще всего перекрытия в месте крепления упора опираются на внутренние стены здания, таким образом соблюдается необходимая прочность всей крыши. Односкатные крыши также бывают пологими и крутыми, и укрываются теми же кровельными покрытиями, которые используются и для всех прочих крыш, кроме крыши плоской.

Наветренная сторона у них низкая — т.е. низкой стороной дома они обращены к преобладающим ветрам, тогда крышу не сорвет. Пологие односкатные крыши вообще более устойчивы к ветровым нагрузкам, чем другие крыши, кроме плоских.

Ну согласитесь, дома с односкатными и плоскими крышами могут выглядеть куда интереснее обычных «скворечников»:
