Дымогенератор для холодного копчения своими руками

Что из себя представляет коптильная установка

Домашняя установка для копчения является достаточно простым устройством и состоит из коптильной камеры и генератора дыма. В прошлом она имела примерно такую конструкцию: как правило – металлическая бочка, выполнявшая роль камеры, устанавливалась на насыпь или небольшой фундамент из кирпичей и подсыпалась, чтобы у основания не было щелей.

Под бочку подводился горизонтальный подземный, выложенный кирпичом или старой черепицей канал высотой 20-30 сантиметров и длиной от 2-х метров. Этот канал являлся дымоходом для костра, который разводился на противоположной от бочки стороне в закрытом приямке. Для притока воздуха оставлялось небольшое отверстие, обеспечивающее не активное горение, а тление дров в костре с обильным выделением дыма.

В коптильном шкафу на сетках, поддонах или крюках располагались продукты, которые и приготавливались на остывшем дыму.

Коптильная установка

Еще один вариант конструкции выкладывается из камня. В нижней части обустраивается топка с поддувалом для возможности управлять интенсивностью горения. Дымоходный канал не поднимается вверх, а заходит в находящуюся рядом коптильную камеру, а уже из нее делается выход на улицу.

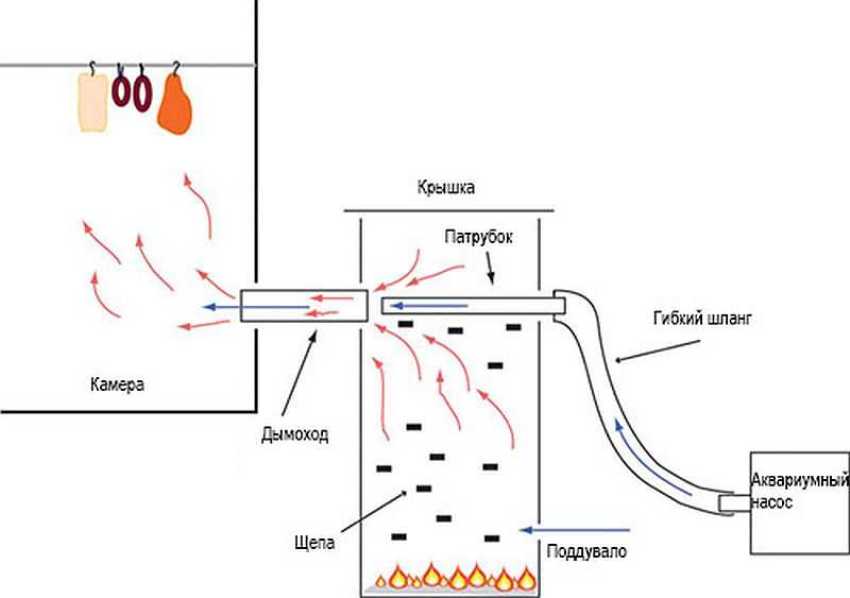

Схема коптильной установки

Но в современном мире ничего не стоит на месте, все развивается и двигается вперед. В современных установках на замену топкам и кострам пришли дымогенераторы – небольшие, компактные устройства, оснащенные электрическими вентиляторами или компрессорами для нагнетания воздуха.

Именно о таком приспособлении и пойдет сегодня речь. Какие материалы понадобятся, чтобы изготовить генератор дыма для холодного копчения. Какими придется воспользоваться инструментами и приспособлениями.

Дымогенератор своими руками: принцип действия устройства

Для того чтобы собрать функционирующий прибор, рекомендуется разобраться в его конструкции и понять, каким образом он работает. У всех дымогенераторов одинаковый принцип действия. Все они используются для продуцирования дыма и способствуют его транспортировке в нужном направлении.

Топливо, применяемое для получения дыма, может быть представлено как дровами, так и щепой (древесными опилками). Рассмотрим принцип действия генератора дыма для холодного копчения более подробно. При сгорании топлива выделяется дым, который поступает во входное отверстие данного прибора. Затем он (под воздействием компрессора) направляется в другую часть прибора, в результате чего попадает в коптильный резервуар.

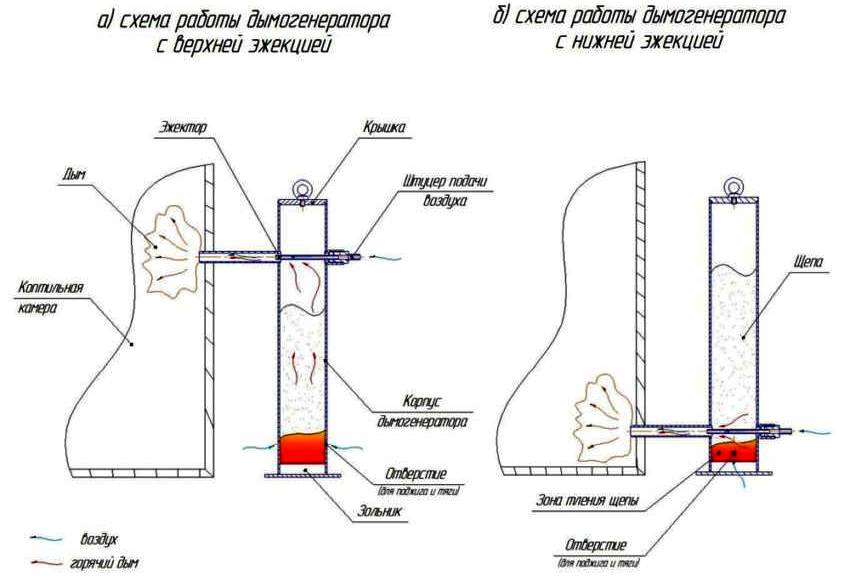

Схема работы дымогенератора с разным типом эжекции

Компрессор играет очень важную роль, так как он подает в генератор дыма своими руками воздух, который имеет повышенное давление. Многие специалисты отмечают, что данные устройства имеют очень высокий коэффициент полезного действия.

Для того чтобы собрать камеру дымогенератора, в которой будет происходить перегонка дыма, можно воспользоваться любой подходящей емкостью. Чаще всего в этом случае применяется тара:

  • корпус огнетушителя;
  • алюминиевый молочный бидон;
  • термос.

Наиболее целесообразным является использование металлической трубки. Из нее можно изготовить дымогенератор для холодного и горячего копчения

Важно запомнить, что ее длина не должна превышать 1 м. Если сделать прибор большей протяженности, то тогда эффективность устройства уменьшится

Дым, проходящий по слишком длинной трубке, будет терять свою скорость движения, а также температуру.

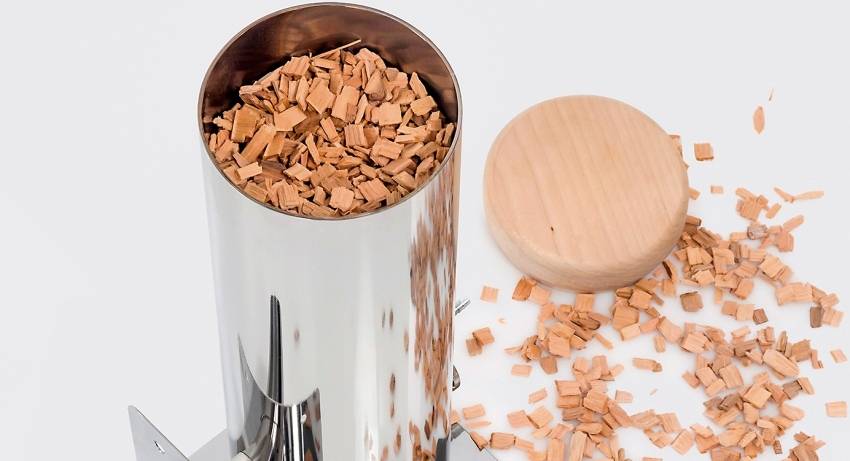

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами

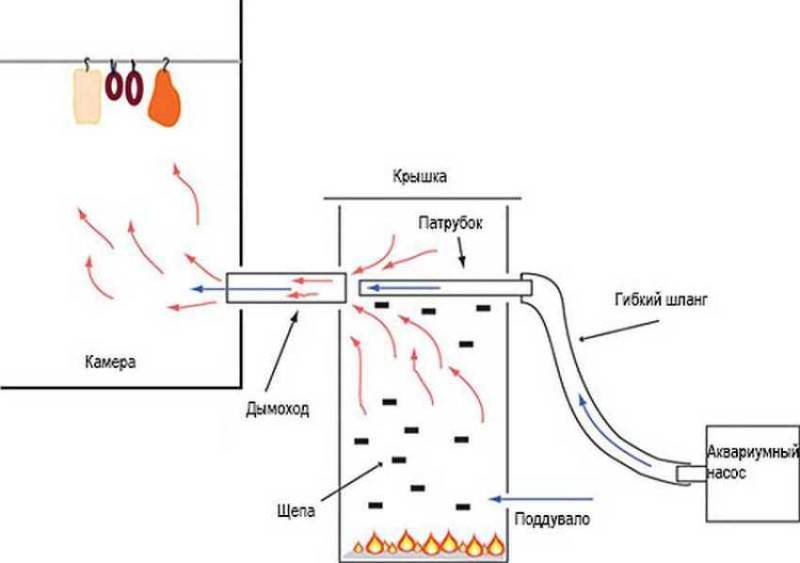

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

  • На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки.
  • Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала.
  • Регулировка тяги здесь организована с применением поддувала (7).
  • Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4).
  • Ёмкость закрыта сверху крышкой.
  • Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

  • увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
  • в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
  • верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
  • нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
  • близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

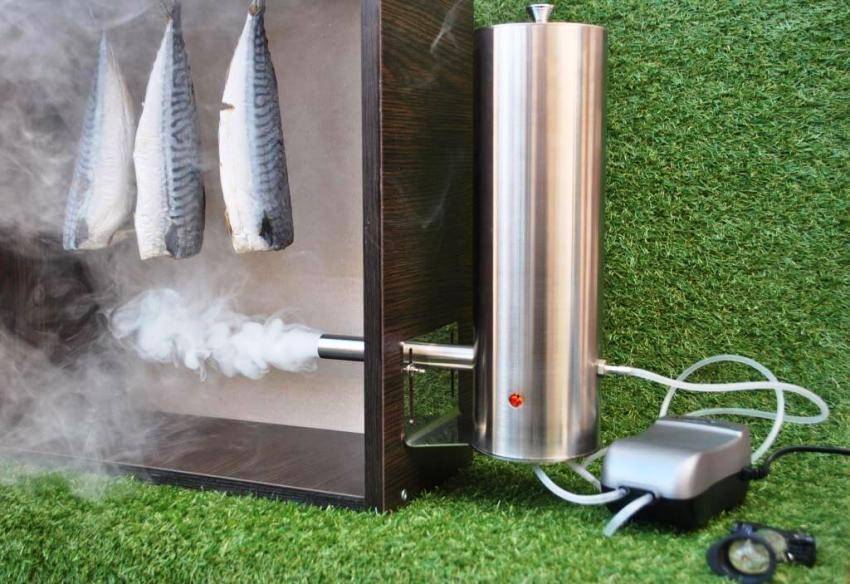

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

  • В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
  • Просверлить два отверстия, которые располагаются строго одно напротив другого.
  • Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
  • Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
  • Из прутка сделать «ручку» (согнуть ее).
  • Вставить в отверстия ручку, приварить вырезанный круг.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

  1. выходную трубку дымогенератора опускаем вниз,
  2. в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
  3. с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Как сделать компрессор для коптильни своими руками

Для нагнетания воздуха в дымогенератор можно использовать любой аппарат, способный создавать поток. При этом будет достаточно устройства с мощностью 4 Вт.

Из кулера ПК

Самый дешевый и простой вариант компрессора, который будет обеспечивать дымогенератор воздухом, можно изготовить из кулера, то есть из обычного компьютерного вентилятора. При том, подойдет любой вентилятор размером от 40х40 мм до 120х120 мм.

Совет! Лучше выбрать кулер максимальных размеров, чтобы обеспечить хорошую производительность генератора дыма.

Чтобы собрать нагнетатель воздуха для коптильни, потребуются приготовить следующие комплектующие:

  • кулер подходящей мощности и размера;
  • пластиковая емкость объемом 5-10 л, можно использовать пластиковую бутылку либо канистру;
  • водопроводные фитинги;
  • полипропиленовая, медная или из нержавеющей стали трубка длиной около 25 см и диаметром 25 мм;
  • переменный резистор или блок питания с регулятором напряжения;
  • саморезы.

Способ изготовления нагнетателя воздуха прост.

  1. Вырежьте в емкости отверстие, соответствующее размеру кулера. Если используется пластиковая канистра, то отверстие можно вырезать с помощью электролобзика.
  2. Вставьте кулер в отверстие и закрепите его либо с использованием клеевого пистолета, либо саморезами или болтами.
  3. Далее, проделайте отверстие в крышке емкости для установки в нее патрубка, к которому будет подсоединяться трубка, ведущая к генератору дыма. Все соединения должны быть максимально герметичны.
  4. Воспользовавшись водопроводными фитингами, закрепите трубку на крышке канистры или пластиковой бутылки.
  5. Подключите вентилятор к источнику питания 5-12 в.

Совет! Для регулировки оборотов кулера можно использовать обычный переменный резистор, который устанавливается между источником питания и вентилятором. Идеальным вариантом можно считать блок питания, имеющий регулятор напряжения, например, от телевизионной антенны.

Чтобы повысить мощность потока воздуха, можно изготовить вентиляторный блок, состоящий из нескольких кулеров.

Из форточного вентилятора

Изготовить компрессор для коптильни можно также из форточного вентилятора. Процесс изготовления мало чем отличается от тех же действий с использованием кулера от ПК.

Только вместо подключения аппарата к блоку питания, форточный вентилятор для компрессора подключается к сети 220 В. В качестве альтернативы форточному вентилятору подойдет вытяжной кулер для ванной комнаты.

Из аквариумного компрессора

Для дымогенератора холодного копчения в качестве нагнетателя воздуха можно применить аквариумный компрессор. Но следует знать, что для этой цели подойдет только аппарат определенного типа, то есть активный компрессор. Данный вид устройств отличается наружной установкой и имеют одну или 2 выходные трубки.

Подключается аппарат к генератору дыма очень просто: достаточно вставить выходной шланг аппарата в штуцер эжектора генератора и включить устройство. Если из аквариумного компрессора выходит 2 трубки, то их следует объединить в одном канале и последний соединить со штуцером. Будет хорошо, если аквариумный нагнетатель будет оборудован регулятором подачи воздуха.

Из компрессора от холодильника

При желании, нагнетатель воздуха для генератора дыма можно изготовить из компрессора от холодильника. Но в таком случае, к агрегату потребуется подсоединить накопительную емкость (ресивер), который можно изготовить из металлической трубы большого диаметра, старого огнетушителя или газового баллона.

Подача воздуха в дымогенератор из накопительной емкости происходит посредством пневматического шланга.

Из автокомпрессора

Для обеспечения потока воздуха в эжектор можно использовать и обычный автомобильный компрессор. Но у данного агрегата есть один недостаток: он не может работать продолжительное время без остановки по причине сильного перегрева.

Но все же приспособить автокомпрессор для работы с генератором дыма возможно. Потребуется подсоединить к аппарату ресивер с датчиком давления, как и в случае с агрегатом от холодильника.

После поднятия давления в ресивере до определенного значения, прессостат будет отключать двигатель аппарата на время, пока воздух не израсходуется, и запускать его снова для накопления воздуха в емкости. В таком режиме автокомпрессор перегреваться не будет и сможет обеспечивать дымогенератор потоком воздуха на протяжение суток и более.

Сборник конденсата

При холодном копчении выделение конденсата – это часть процесса. От этого никуда не денешься. Этот факт заметно усложняет процесс копчения, особенно если на улице нежарко. Но если сделать устройство для сбора конденсата, то проблема уже не будет стоять так остро.

Выходную трубку из дымогенератора нужно опустить вниз, в самой нижней ее точке поставить специальную емкость под сбор конденсата, к емкости приварить две трубы — одну напротив другой. С противоположной стороны эта труба вновь поднимается вверх и обычным образом входит в коптильный шкаф. Такое устройство собирает большую часть конденсата. Не забывайте время от времени сливать конденсат из емкости.

Как это работает

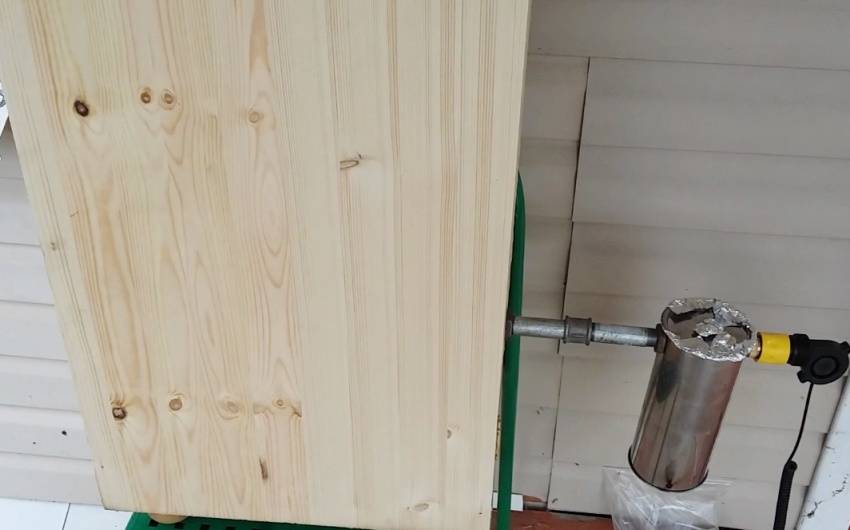

Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того, что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем.

Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.

Теперь необходимо все собрать:

  • Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол, керамическую плитку. Это нужно сделать из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
  • В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его крышкой.
  • Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
  • Поджигаем топливо через боковое отверстие.
  • Включаем вентилятор.
  • Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Правила безопасности

Дымогенератор – пожароопасный прибор, поэтому следует соблюдать технику пожарной безопасности, а также требования при работе с электрическими приборами. Устройство располагают на негорючем основании, чтобы исключить возможность воспламенения. Проводка перед включением проверяется на целостность. Наличие автоматического выключателя позволит предотвратить выход из строя аппарата и сделает эксплуатацию более комфортной.

Самодельный дымогенератор – спасение для многих любителей копченостей. С таким устройство можно без проблем в домашних условиях создать изысканные блюда, которые принесут пользу организму и наслаждение. Для изготовления аппарата не требуется особых умений и инструментов. За короткий срок даже начинающий мастер сможет создать функциональный и практичный дымогенератор.

Принцип работы

Чтобы разобраться, с каким приспособлением предстоит работать, необходимо понять, что оно из себя представляет. Устройство дымогенератора и его принцип работы заключается в следующем:

  • В металлическую колбу, закрывающуюся крышкой сверху засыпаются древесные опилки или стружка. Дно съемное – чтобы можно было удалять пепел. Топливо ложится на металлическую сетку, выполняющую роль колосников. Примерно на 5-10 миллиметров выше уровня сетки есть отверстие диаметром 1 см. Через него поджигается древесина и осуществляется приток воздуха в процессе горения.
  • К верхней части цилиндра присоединяется трубка дымохода диаметром ¾ дюйма. С противоположной стороны, через отверстие в стенке входит трубка эжектора, имеющая толщину ¼ дюйма, и пересекая все пространство колбы входит в дымоход на 10 мм. К внешнему концу эжектора присоединяется патрубок, через который подается воздух от компрессора или иного нагнетателя воздуха.
  • Труба дымохода заводится внутрь коптильной камеры.
  • При помощи газовой горелки, через специальное отверстие поджигается топливо. Включается компрессор подачи воздуха.
  • Воздушный поток попадает в дымоход. Благодаря конструкции создается тяга в колбе генератора, и продукты горения древесины затягивает в дымоход. Охлажденный дым из трубы заполняет коптильню.

Это схематическое описание процесса. Дело в том, что, например, эжекторы имеют различную конструкцию, поэтому при работе с конкретным устройством появятся некоторые отличия и нюансы. Но сам принцип от этого не изменится.

Дымогенератор для холодного копчения

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

https://youtube.com/watch?v=HCQrudMXfZg

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

  1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
  2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
  3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Виды дымогенераторов

Дымогенераторы для коптилен холодного копчения различаются по способу нагрева щепы:

  • твердотопливные;
  • газовые;
  • электрические.

Жидкое топливо в коптильнях не применяется. Оно при сгорании дает неприятный запах, который может передаться готовым продуктам и испортить их.

Дымогенераторы различают также по способу подачи дыма в коптильню:

  • естественной тягой;
  • вентилятором.

Различаются устройства и по способу охлаждения дыма до необходимой температуры. Многочисленные конструкции призваны решить такие технические задачи, как уменьшение габаритов узла и повышение рабочих качеств дыма. На рынке Москвы и других городов представлены следующие варианты:

  1. Спиралевидный. В дымоходе на его оси размещена тонкая труба, а к ней приварена спиралевидная лопасть с шагом, равным диаметру внешней трубы. Дым, следуя за витками спирали, проходит расстояние, равное нескольким длинам трубы.
  2. Со сборником конденсата. Конденсат образующийся при охлаждении дыма, попадая на продукты, вызывает снижение их потребительских качеств и даже порчу. Если он стекает обратно в опилки, то переувлажняет щепу. Патрубок дымохода в середине прогибают вниз, при этом конденсат скапливается в нижней точке трубы. Там монтируют отвод, чрез который накопившуюся влагу сливают в отдельную емкость.
  3. Пассивный лабиринт («Улитка»). Несложный по конструкции и ограниченный по производительности дымогенератор работает на опилках и позволяет обойтись без конденсатоуловителя и нагнетателя. В коробке из перфорированного листа делают спиральный лабиринт с шириной прохода 4-6 см и такой же высотой стенок. В проходы лабиринта плотно забивают опилки на высоту 3-4 см. Далее их поджигают с одного конца, и устанавливают в камеру сгорания. Тлеть такая конструкция может 6-10 часов. Существует вариант конструкции с прямоугольной спиралью.
  4. Промышленный дымогенератор. Это серьезные механизированные установки, в которых осуществляется непрерывная подача опилок в зону тления. Опилки хранятся в бункере, оттуда через фильтровальную решетку через воронку подаются на шнековый механизм. Он и подает опилки в рабочую зону. Там опилки нагреваются электронагревательным элементом. Золя от сгоревшей древесины проходит сквозь решетку колосников и падает вниз, в зольник-накопитель. Система регулирует влажность и температуру дыма, поддерживая их на заданном уровне. Она способна к продолжительной работе без вмешательства оператора.
  5. Бытовой электродымогенератор. Это упрощенная версия промышленной установки, имеющая те же основные узлы, но обладающая меньшей производительностью и автономностью работы.

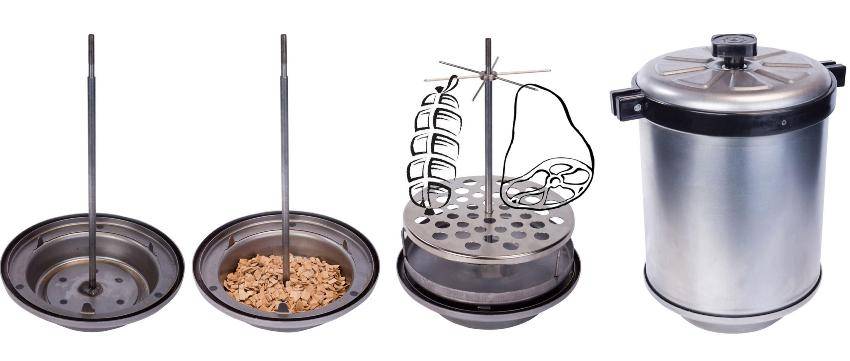

  6. Портативный. Представляет собой модифицированную кастрюлю или небольшую металлическую бочку. На дно насыпаются щепа или опилки, над ними на высоте 5-6 см устанавливается поддон для стекающего сока и жира на ножках. На высоте 10-15 см от верхнего края крепится решетка, на которую укладывают продукты. Под днищем разводят костер. Следует следить за тем, чтобы пламя было умеренным, лучше пережигать дрова в стороне и подгребать под днище только горячие угли.
  7. Походный. Самую простую коптильню делают из походного котелка, на дно насыпают щепу, крышку переворачивают и привязывают продукты к ручке.

Портативный дымогенератор для коптильни

Походный вариант

Берется электроплитка, она включается на полную мощность, на плитку ставят металлическую емкость со стружкой плодовой древесины. Также понадобится металлическая бочка. У бочки удаляют дно (она без дна и крышки). Эта бочка ставится над электроплиткой (электроплитка стоит на месте, где было дно емкости). В середине бочки сверлятся отверстия (4-6 на одном уровне), в нее опускается решетка (на нее выкладываются продукты для копчения), в отверстия вставляются прутки, они будут удерживать решетку. Когда плитка разогревается, то стружка начинается тлеть и дымить, процесс копчения начинается. Бочку не совсем плотно накрывают листом фанеры или чем-то другим. Это вариант на скорую руку. Ни для емкости под стружки, ни для электроплитки такое копчение не пойдет на пользу. Но если использовать такой метод не каждый день, а раз или два в сезон, то вполне достойный дачный вариант.

Особенности работы самодельного дымогенератора для холодного копчения

Когда вы уже собрали дымогенератор для холодного копчения своими руками (чертежи и другие советы по сборке представлены выше), то остается только рассмотреть сам процесс копчения продуктов.


Вариант самодельной конструкции дымогенератора

Для правильного процесса приготовления продуктов холодного копчения, собираем все элементы в одну систему:

  • Расположите генератор на основании, которое должно быть сделано из несгораемых элементов, например, бетонная плита.
  • Положите около 0,5 – 1 литра сухой щепы.
  • Соединяете патрубок и дымоход с камерой копчения.
  • Разожгите щепы, используя специальные просверленные отверстия.
  • Запустите вентилятор.

Процесс начат, в качестве инжектора выступает тройник. Если вы все правильно собрали, то процесс горения будет происходить самостоятельно и дополнительное участие вас в работе устройства не потребуется.


Результат копчения

При сборке дымогенератора для холодного копчения своими руками по чертежам, в качестве корпуса вполне можно применить кастрюлю, бидон, другие емкости в виде цилиндра. Можно собрать модель и без вентилятора, но функционировать она будет хуже, так как чаще всего природной тяги не хватает для эффективного процесса приготовления деликатесов.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
