Подключение светодиодной ленты

Комплектация схемы

Эксплуатация светодиодной подсветки предопределяет использование пускорегулировочных устройств: блока питания, контроллера и диммера.

Все необходимое для подключения

Блок питания: Работа светодиодов рассчитана на постоянный ток напряжением 12/24/36 В, а в сети гражданских и промышленных сооружений – ток переменный напряжением 220 В. Поэтому необходимо использовать адаптирующее устройство – блок питания.

Подключение RGB ленты с контроллером

Технические характеристики определяют конструктивные и параметрические показатели блоков питания:

Если создается влагозащищенные системы, то и блок питания должен иметь аналогичное герметическое исполнение. Если система освещения открытого типа, то блок выбирается незащищенный от попадания влаги и пыли.
Соответствие номинального напряжения ленты и питающего блока.
Расчетная мощность БП определяется простым умножением количества метров подключаемой ленты на номинальную мощность 1 метра плюс запас по мощности – не менее 25 %.

Схема подключения

Блоки питания производятся со стандартными электротехническими параметрами, поэтому выбирайте, тот у которого мощность равна или немного больше полученного итогового значения.

Различные реализации подсветки обусловили многочисленные модификации контроллеров:

MIX – для систем с белыми светодиодами разной температуры свечения.
RGB – для трехканального управления красным, зеленым и синим цветами RGB (скорость смены цветов, плавность, цветовые сочетания подсветки).
DMX – для сложных систем многочисленными источниками света (RGB – до 170 ед., белых – до 512 ед.).
DALI – для системы «Умный дом».

Применение клея

Люди, которые заинтересованы в том, как прикрепить светодиодную ленту к кухонному гарнитуру, часто для этих целей пользуются клеем. Выбирается только суперклей, который обладает высокой адгезией и быстро высыхает. Он позволит надежно прикрепить ленту, поэтому она не отпадет при разных воздействиях.

Желательно пользоваться клеем в виде геля, так как он прост в применении. При этом не требуется наносить клей на всю поверхность ленты, так как достаточно пользоваться каплей на 5 см ленты. Наносится клей непосредственно на поверхность шкафчиков или иных частей кухонного гарнитура.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;
в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;
для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

малая допустимая мощность осветительного прибора;
как следствие небольшие размеры освещаемой зоны;
необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
паяльник с необходимыми материалами для пайки (флюс, припой);
провода;
переключатель-тумблер;
лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Модели LED-лент 220V: различия, характеристики и недостатки

Как и другие SMD-ленты, светодиодная лента 220В отличается количеством кристаллов в светодиодах. В основном российские компании выпускают их с маркировкой 5050 и 3528, также в продаже есть марки 2835 и 3014.

Производятся и мощные модели с обозначением 5630. Если сравнивать их между собой визуально, то сложно найти отличия со стандартными 12-вольтовыми.

Далее перечислены характеристики приборов:

напряжение (значение указано на самой модели);
кратность резки (каждые 50, 100 либо 200 см).

Кроме того, при покупке электрики советуют учитывать и другие параметры. К ним относятся цветовая температура, степень защиты оболочки от влаги (IP67, IP68) и мощность (указана в Вт/м).

Такие приборы поставляются в герметично изолированной трубке из силикона, следовательно, допустимо подключение диодной ленты под открытым небом и при повышенной влажности воздуха.

Среди достоинств приборов можно выделить такие особенности:

подсоединение к сети через провод (без блока питания);
возможность выбора оптимальной длины (один цельный отрезок может достигать 100 м).

Кроме того, LED-лента, подключаемая к сети 220В, устойчива быстрой смене температуры воздуха. Ее корпус бывает достаточно гибким или жестким.

Все зависит от основания. Модели с жестким основанием достигают длины в 1 м и могут соединяться вместе модульным методом.

Таким образом, за счет соединения светодиодной ленты можно создавать объемные конструкции. Также декоративная подсветка может отличаться способом монтажа.

При этом стоит учесть, что после подключения диодной ленты возможно мерцание.

Кроме того, такие LED-приборы чаще стандартных моделей выходят из строя. Из-за ограниченной сферы применения электрики советуют применять их в качестве дополнительного источника света либо для освещения отдельных зон на придомовой территории, использовать, как декоративную деталь, подсветку для фасадов и пр.

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты.

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

общий световой поток 250х15=3 750 лм;
на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.

Как подключить одноцветную ленту

Одноцветные модели подключаются напрямую к блоку питания. Предварительно к ней припаивают провода или подключают коннектор, а второй конец соединяется с клеммой блока питания, плюс ленты подключается к V+, а минус – V-.

Как подключить несколько светодиодных лент

Две и больше ленты подключаются аналогичным образом при этом, если куски небольшие, до 5 метров общей длины, можно брать питание с контактных пятаков других уже подключенных к конструкции кусочков. Но если общая длина от блока питания до конца последней ленты превышает пять метров – все что больше нужно подключать кабелем прямо к блоку питания!

Подключение двух одноцветных лент

Если вы хотите соединить 2 полосы, или заменить несколько вышедших из строя сегментов, при этом избежать демонтажа всей конструкции используйте коннекторы. Отлично подойдут либо жесткие коннекторы для стыкового соединения, либо же провод с двумя коннекторами на концах.

Если у вас их нет, воспользуйтесь пайкой, для этого нужно залудить небольшой отрезок провода, и припаять его к ленте, вообще ее можно спаять внахлест пятак к пятаку, но это требует мощного паяльника с теплоемким жалом. Здесь уже дело техники.

Соединение двух светодиодных цветных лент

Разноцветные РГБ-полосы можно соединить таким же образом, с помощью паяльника или коннекторов. В плане ограничения общей длины на нее распространяется то же самое правило, что и на одноцветную.

Как лучше соединять провода

Самым надежным способом соединения проводников считается пайка. Но паять надо уметь. При неквалифицированном использовании паяльника тонкое пластиковое полотно легко проплавить.

Соединение отрезков с помощью коннекторов

Для соединения участков ленты без риска перегрева можно купить специальные коннекторы. С их помощью можно подключить один отрезок к другому без применения пайки. Коннекторы позволяют получить приемлемое качество сборки, а также ускорить процесс монтажа.

Технических сложностей при подключении низковольтных лент, требующих особой квалификации, нет. Главное – делать все внимательно и не забывать о требованиях техники безопасности.

Основные характеристики светодиодных лент

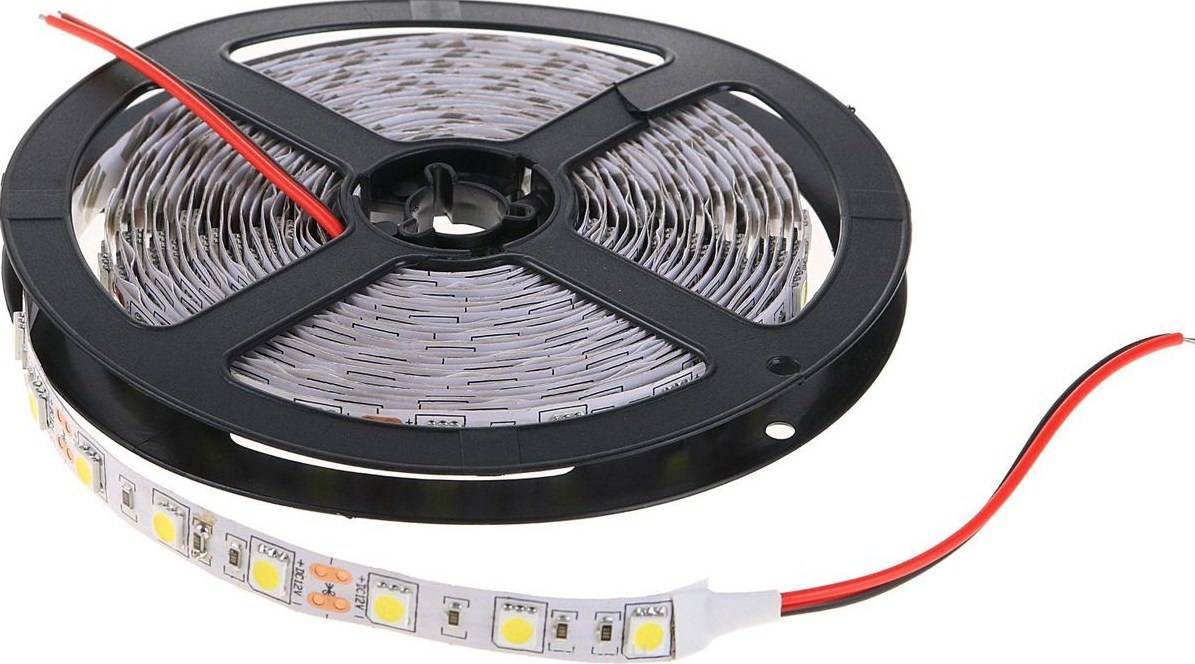

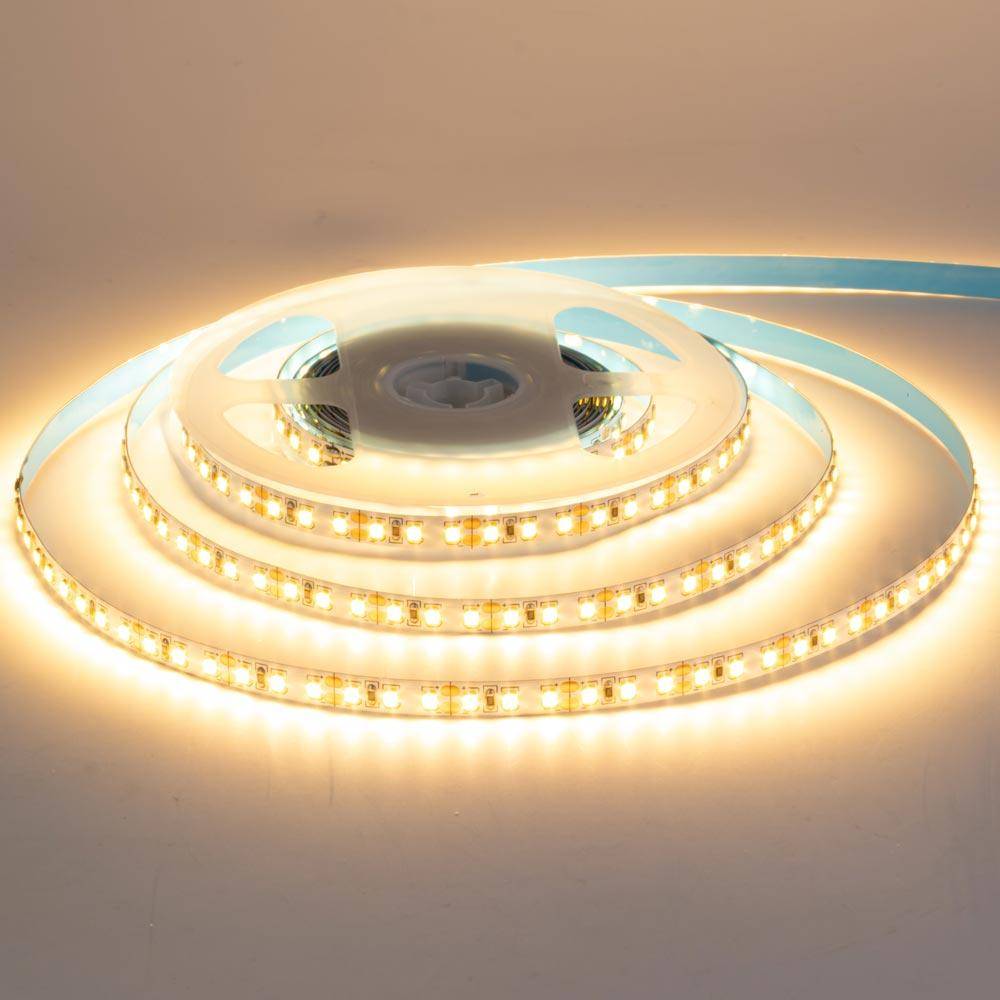

Обычную светодиодную ленту разных оттенков наматывают на специальные катушки, в которых примерно по 5 метров. На конце катушки есть небольшие провода, которые используются для подключения ленты к источнику питания.

Для этих проводов предусмотрена специальная защита, которую в процессе монтажа нужно снимать. Освободив провода, их можно подключать к источнику питания, делая это по заранее подготовленной схеме.

Используя какой-то конкретный способ подключения, с ним нужно детально разобраться. Сделать это вполне возможно, что ни может не порадовать любителей делать все своими руками.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

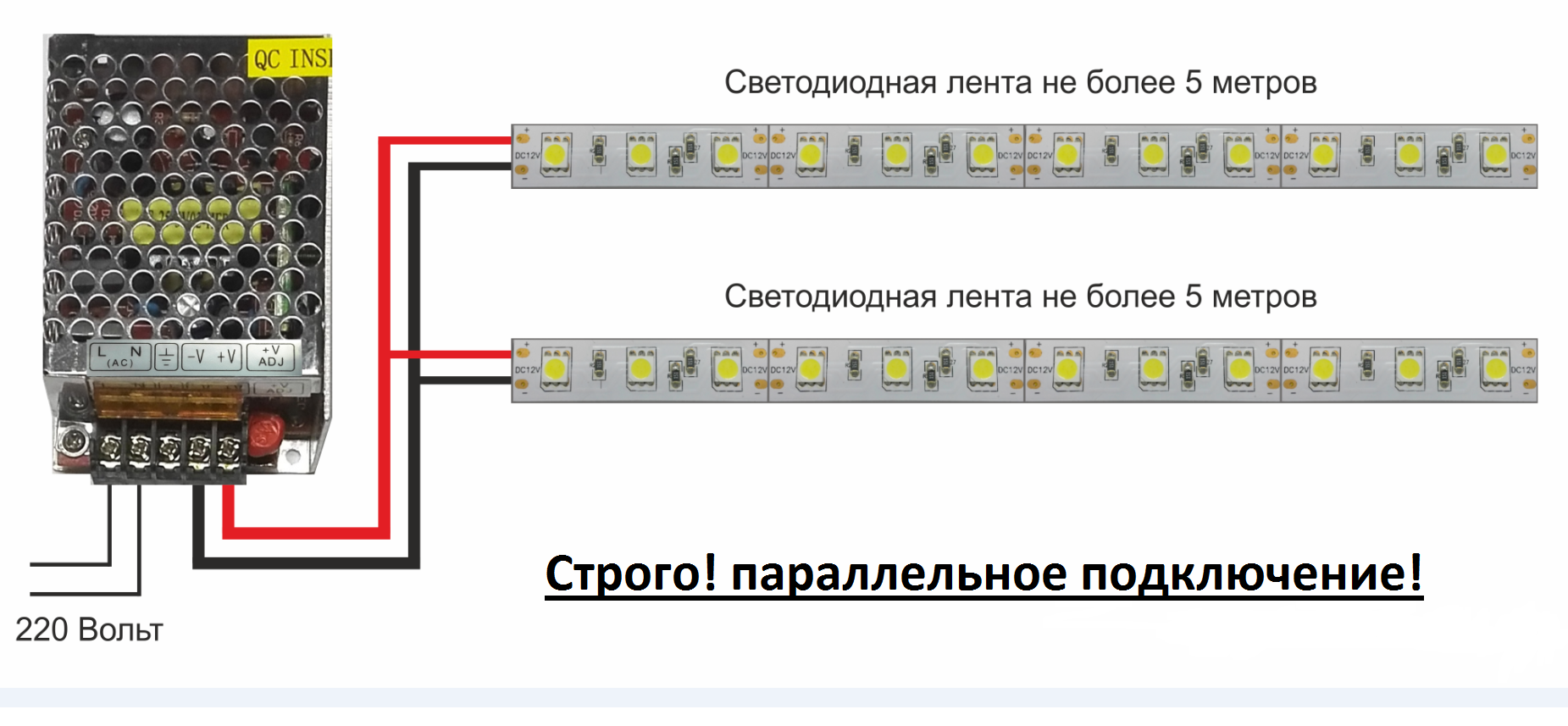

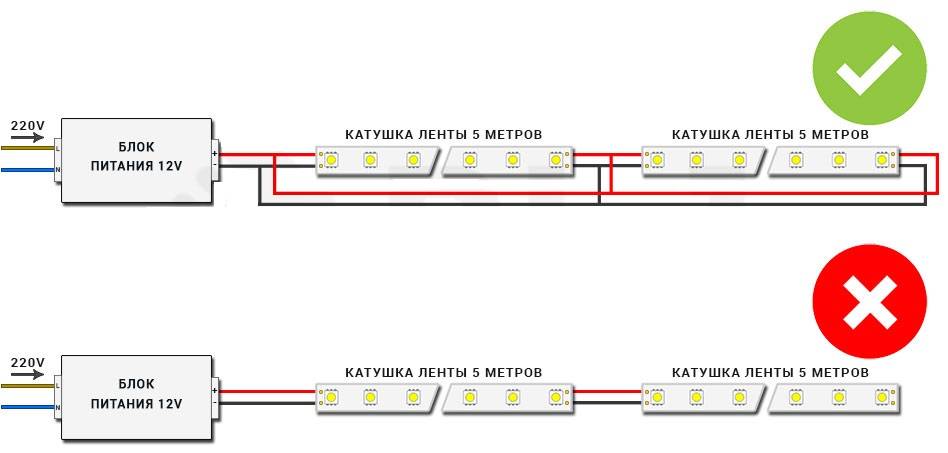

Если длина должна быть более 5 метров (2, 3 ленты и более)

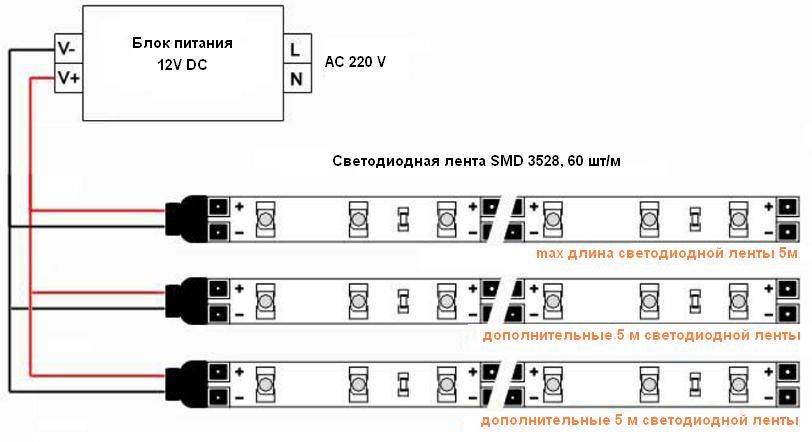

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

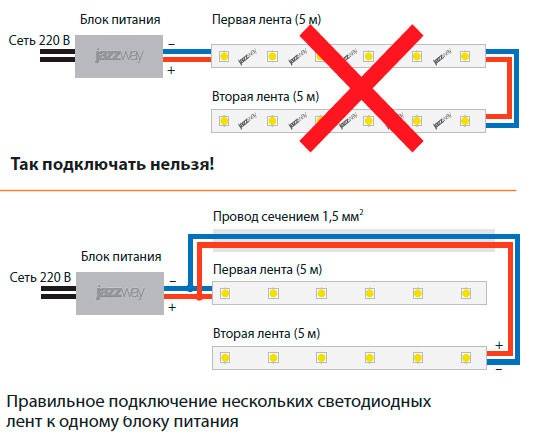

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

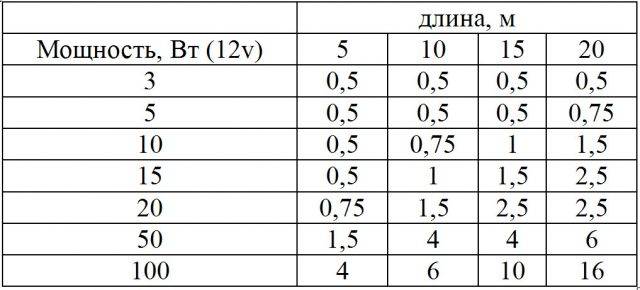

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

V+

Также присутствуют и клеммы подключения питания:

VDD или “+”

GND или “-”

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

12345

Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

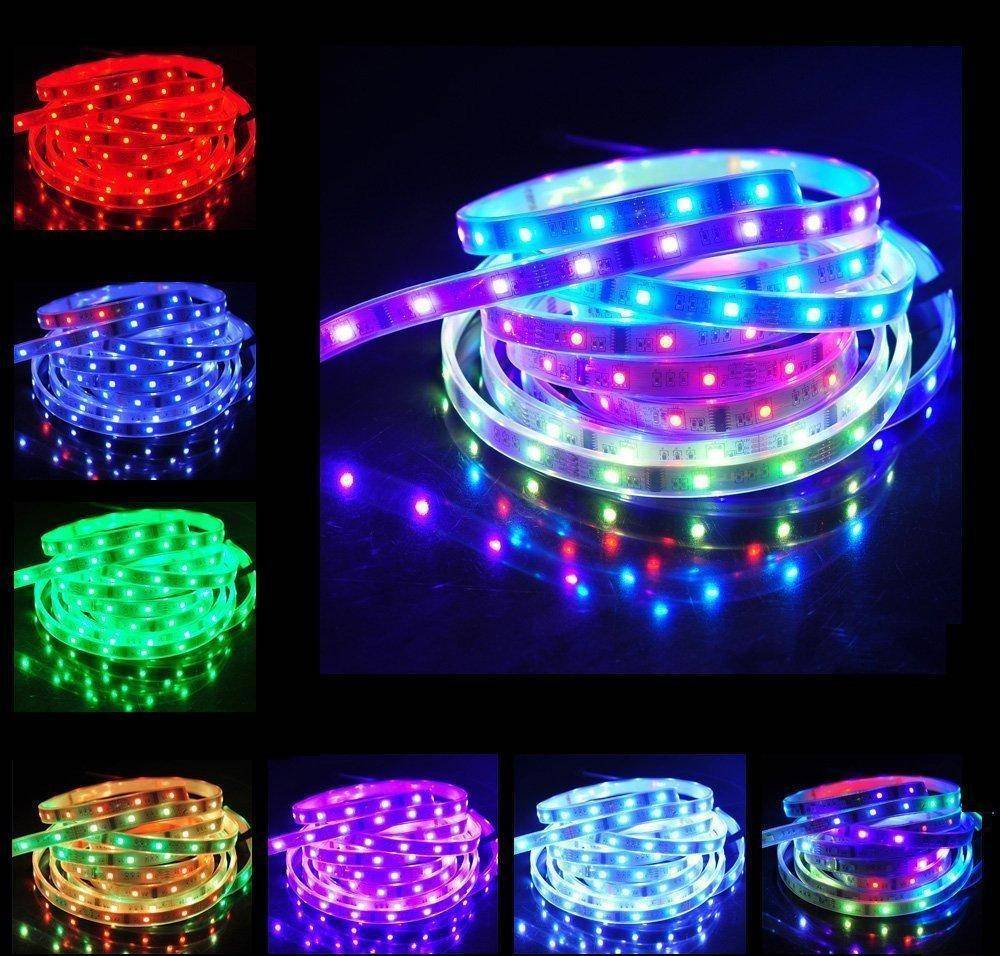

Подключение RGB-ленты с помощью контроллера

Контроллеры бывают разных видов:

обычные — самые дешёвые. Прячутся в витрине для подсветки или крепятся на стене. Могут иметь пульт или сенсорную панель
с инфракрасным пультом дистанционного управления. Этот пульт, как на телевизоре, управляет устройством в пределах прямой видимости.
с радиопультом. Работают на расстоянии, даже из соседней комнаты. Имеют все функции остальных пультов, не намного дороже, но при утере пульта необходимо менять сам контроллер.
с WI-FI. Самые дорогие, но позволяют управлять с помощью смартфона. Подключаются к системе «умный дом».

Лента с контроллером типа «бегущий огонь» подключается аналогично обычной RGB-ленте. Главное отличие заключается в том, что в ленте типа «бегущий огонь» каждый светодиод управляется отдельным чипом.

Независимо от типа, необходимо правильно выбрать мощность. Недостаточная мощность приведет к быстрому выходу контроллера из строя, а слишком мощный стоит дороже необходимого.

Расчет мощности LED-ленты

Для определения пометровой мощности ленты достаточно знать ее тип и воспользоваться таблицей. Для этого берем в руки рулетку и измеряем светодиод. Когда размер посек измерений получается 3,5х2,8 мм (длина и ширина), то это согласно таблице — SMD 3528.

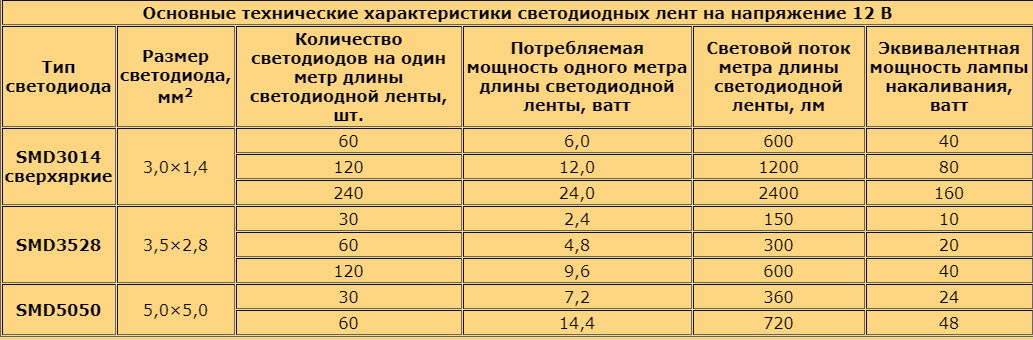

Если же размеры иные, то смотрим таблицу и определяем тип светодиодной ленты:

Каждый светодиод рассчитан на определенный номинальный ток. Сама же мощность рассчитывается по формуле

Например, после измерений выяснено, что лента относится к типу SMD 2835, с питающим напряжением 12В с количеством светодиодов 30 шт. на один метр. После подсчетов по вышеприведенной формуле получаем мощность 7,2 Вт/м.

Чтобы рассчитать всю мощность LED-ленты, умножаем полученный результат на ее длину. Обычно в продаже встречаются пятиметровые ленты такого типа, что рассматривается для примера. Получаем 36 Вт.

Когда, например, нужна пятнадцатиметровая лента, то она будет уже потреблять 108 Вт. Обычно в техдокументации к светодиодной ленте есть вся необходимая информация от производителя.

Когда ее по тем или иным причинам нет, воспользуемся вновь таблицей, в которой рассчитана мощность всех популярных LED-лент:

Когда нужно узнать, сколько потребляет лента электричества в сутки, достаточно умножить ее почасовую мощность, что указана в таблице, на 24.

Основные ошибки подключения лент

Все основные ошибки связаны либо с некорректным подключением светодиодных лент, либо с неправильным их монтажом. Давайте разберем каждую в отдельности.

Некорректное подключение

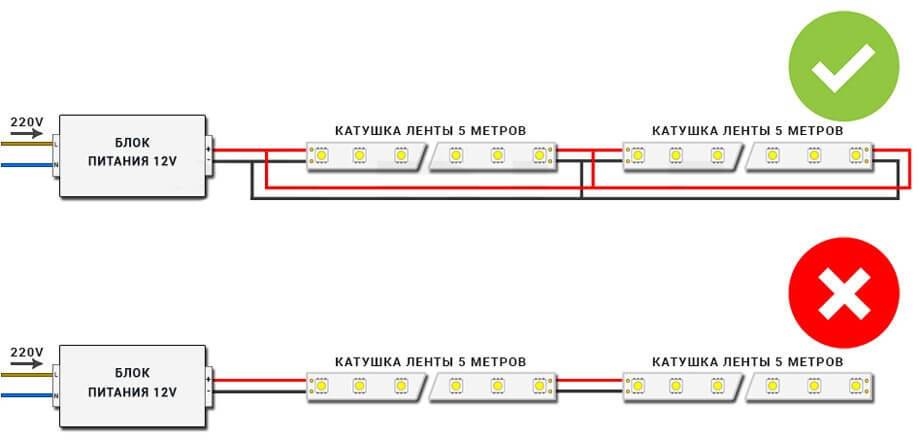

Последовательное подключение лент друг к другу, особенно длиной более 3 метров.

Подсоединение лент к трансформаторному блоку, рассчитанному на выдачу большей мощности (с большим напряжением).

Неправильный монтаж (расположение)

Светодиоды все-таки нагреваются во время работы, особенно с учетом того, что на 1 погонном метре ленты их несколько десятков. Поэтому располагаться они должны исключительно на затененных, не нагревающихся поверхностях, с температурой, не выше +40°С. Рабочая температура окружающей среды при этом не должна быть более +45°С. Все нагревающие приборы, а также лампы накаливания должны находиться от ленты на расстоянии, не менее 60 см.
Светящаяся лента не должна соприкасаться ни с какими другими объектами и поверхностями. Не должно быть перетираний, сильных изломов. Ее не должно задевать кромкой двери и пр.

Ошибки подключения светодиодных лент чреваты коротким замыканием различной мощности

Поэтому логичнее всего уделить внимание данному вопросу еще на стадии проектирования схемы подсветки

Расчёт мощности трансформатора

Основными параметрами, которые применяются при расчёте мощности источника питания являются: погонная мощность, расходуемая на 1 метры ленты (Pленты), количество диодов на этом же расстояние и выходное напряжение 12/24 В.

Выше мы уже касались темы расчёта мощности на примере светодиодной ленты SMD 3528 длиной L = 6 м (60 диодов/м и Pленты=4,8 Вт/м) и напряжением питания 12 В. По результатам расчётов получилось, что вся эта лента потребляет Pпотр = 28,8 Вт. Для большей наглядности продублируем предыдущий расчёт сюда:

Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
Для того чтобы блок питания не перегревался, следует мощность рассчитывать с запасом (берётся запас в 33%). Воспользуемся формулой: PБП= Pпотр+33%=28,8+9,54=38,3 Вт.
На основе расчёта подбираем блок питания из стандартной линейки интересующего производителя, например, на 40 Вт.

По аналогичным формулам рассчитаем мощность для светодиодной ленты SMD 5050 120 LED (120 диодов на метр). Это изделие обладает следующими параметрами: Pленты=28,8 Вт, плотность 120 диодов/м, напряжение питания 24 В, длина ленты L = 2,5 м (предположим, что мы отрезали необходимое количество от стандартной длины в 5 м).

Pпотр= Pленты × L= 28,8 Вт/м × 2,5 м = 70,2 Вт.
PБП= Pпотр+33%=70,2+23,16=93,4 Вт.
В этом случае выбираем блок питания на 100 Вт.

Использование с помощью компьютера

Дюралайт можно использовать для освещения рабочего места. В этом случае можно не подключать его к розетке или через выключатель и использовать устройство без блока питания, достаточно подвести LED-ленту непосредственно к компьютеру. Это можно сделать несколькими способами.

Через USB разъем

Большинство стандартных дюралайтов требуют напряжение питания 12 В или 24 В, в то время, как на USB-порту присутствует напряжение 5 В с допустимым током до 500 мА.

Самый простой вариант в этом случае — приобрести нестандартный 5-вольтовый дюралайт с разъемом для USB подключения (например, китайского производства), его можно подключать к любому устройству, оснащенному USB-портом.

Вариант с использованием USB является единственно возможным для подключения к ноутбуку, для питания от системного блока стационарного компьютера есть другие менее трудозатратные способы.

Через один из molex разъемов

Данных разъемов в ПК несколько, они находятся под боковой крышкой системного блока и имеют 4 контакта с цветовой маркировкой изоляции — желтый (+12 В), 2 черных (GND) и красный (+5 В). Для подключения LED-ленты используются желтый и 1 из черных проводов. Чтобы соединение было разъемным, можно использовать переходник MOLEX-SATA. Для подключения дюралайта необходимы следующие действия.

Выключите компьютер и снимите боковую крышку системного блока.
Удалите с переходника штекер SATA, он не понадобится.
Припаяйте к освободившимся концам 1 из черных проводов контакт дюралайта со знаком «-«, к желтому — контакт со знаком «+».
Отрежьте или изолируйте оставшийся черный и красный контакты.
Найдите незадействованный разъем molex и соедините с переходником для пробного включения дюралайта.

Напрямую к материнской плате

Некоторые модели ПК позволяют подключить LED-ленту к соответствующему коннектору на материнской плате, но он есть не на каждом устройстве. Самый простой и удобный способ подключения дюралайта к материнской плате — это покупка готового набора для установки, в него входит RGB лента и все комплектующие для монтажа.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Как подключить в машине

Некоторые автовладельцы используют светодиодные ленты для придания своим автомобилям стильного вида, при этом у них возникает вопрос: как выполнить подключение такого источника света.

Бортовая электрическая сеть автомобиля работает на напряжении 12,0 Вольт постоянного тока, что соответствует параметрам, обеспечивающим работу светодиодов. В связи с этим, ленты одного типа свечения можно подключить через прикуриватель автомобиля или через блок предохранителей.

При использовании лент RGB – свечения, потребуется установка электронного блока, который также можно подключить через прикуриватель или блок предохранителей.

Монтаж подсветки потолка своими руками

Светодиодную ленту используют для подсветки потолка. Для этого крепится лента по периметру всей комнаты или только ее части по стенке, отступив 8-10 см от потолка. Фиксировать можно на скотч либо специальный профиль.

Для оформления используется следующие способы:

Гипсокартонный каркас. По периметру потолка монтируется каркас перевернутой буквой «Г» . На получившуюся полочку крепится лента. В зависимости от положения ленты, по-разному будет освещаться поток. Но будьте внимательны, любые неровности на потолке, при включении света, будут видны.

В потолочный плинтус. Монтаж светодиодной ленты можно выполнить с использованием потолочного плинтуса. Не много похож на монтаж в каркасе, но вариантов крепления здесь только один.

Под натяжным потолком. Сегодня очень популярны натяжные потолки. Они монтируются либо полностью, закрывая весь потолок, либо используется комбинация гипсокартона и натяжного потолка. Для получения на потолке фигур, если использовать только натяжной вариант, то можно закрепить на потолке диодную ленту.

Лента монтируется на потолок, образуя нужный узор. Затем выполняется монтаж натяжного потолка. При включении освещения получаются светящиеся линии или фигуры. Таким образом, можно создать несколько вариантов освещения.

Первые два варианта обладают преимуществами перед третьим. В случае выхода из строя ленту легко можно заменить или выполнить ремонт. В варианте с натяжным потолком, это сделать сложно. Для ремонта потребуется демонтировать полотно.

Типы блоков питания

Блок питания может быть выполнен в нескольких видах. Самыми распространенными являются два вида.

Первый – все в одном корпусе, с готовым сетевым шнуром, остается только воткнуть штекер в коннектор ленты или контроллер и пользоваться.

Второй тип в виде обычного блока питания к которому нужно подключать все провода самостоятельно. Одним из достоинств второго вида является возможность использовать провода желаемого типа и длинны, а так же более хорошая охлаждаемость.

При подсоединении сетевого провода к блоку питания не имеет значения с какой стороны будет плюс, а с какой минус.

При подсоединении ленты очень важно соблюдать плюс и минус, иначе у вас будет салют, после которого все будет испорчено. Для присоединения проводов зачистите изоляцию на концах провода на несколько сантиметров, затем воспользуйтесь отверткой, что бы ослабить винты, после этого вставьте провода и прочно зажмите их обратно

Для присоединения проводов зачистите изоляцию на концах провода на несколько сантиметров, затем воспользуйтесь отверткой, что бы ослабить винты, после этого вставьте провода и прочно зажмите их обратно.

Самое главное проверьте с какой стороны у вашей ленты плюс, а с какой минус. После этого проследите, как и куда идут провода, когда будите уверены в правильности, подключайте.

Выбор провода

Перед тем, как подключить светодиодную ленту в квартире или доме, необходимо выбрать провод. Если блок питания или контроллер расположен рядом с лентой, то провод выбирается по допустимому нагреву, сечением 0,5мм при мощности до 100Вт, 0,75мм до 140Вт и 1мм до 150Вт. Если лента на напряжение 24V, то мощность увеличивается в 2 раза.

Кроме этого, необходимо учесть падение напряжения в длинных проводах. Если произвести подключение светодиодной ленты к блоку питания слишком тонким и длинным проводом, то к ленте дойдет не 12V, а 10 или 8. Эти данные можно взять из таблицы, где на пересечении мощности и длины провода указано необходимое сечение.

Как подключить к блоку питания компьютера

Компьютерный БП имеет в своем составе шину питания 12 В. Она отлично стабилизирована и подойдет для питания LED-модулей. Но ATX-блок питания, а именно они наиболее распространены в настоящее время, просто так после подключения в розетку не запустится, на главном разъеме (20 или 24 контакта) нужно замкнуть зеленый провод на массу (на черный). 12 В находятся на проводе желтого цвета, а минус – на черном. Обычно шина с этим напряжением выдерживает большие токи порядка 10 А.

Для подключения к нагрузке можете либо отрезать molex-разъем с БП, либо использовать molex тип «мама», а к его проводам подпаять ленту, так вы получите разборную конструкцию. Если необходимо подключить светильник большой мощности, рекомендуем объединить несколько желтых проводников вместе (скрутить и пропаять) чтобы снизить просадки напряжения.

Блок питания от компьютера не рекомендуется использовать без нагрузки.

Подключение в автомобиль

В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.

Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.

Что нужно знать о пайке

Самым главным моментов в работе со светодиодными лентами является правильное их нарезание на отдельные фрагменты и припаивание. Чтобы все прошло качественно, следует знать следующие нюансы проведения данного вида работ:

разрезать изделие нужно только в специальных местах. В противном случае произойдет повреждение токопроводящих контактов и прибор будет испорчен;

Место для разрезания ленты

паять нужно аккуратно, всего на несколько секунд прикладывая жало паяльника к контактам и проводам;
провода предварительно обязательно нужно залудить;
после завершения пайки, контакты следует прочистить от остатков припоя.

Как подключить светодиодную ленту
