Коптилка холодного копчения своими руками. Видео, фото, рекомендации

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

Простейший прибор для горячего копчения продуктов

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Цены на дымогенераторы

дымогенераторы

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

Типовая схема коптильни для холодного копчения

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

  • В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
  • В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

  • крышка на 10 мм больше и имеет загнутые края;
  • к верхней части корпуса приварен уголок 15х15мм;
  • в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Советы по изготовлению коптильни и полезное видео

Кулинары, которые давно готовят таким образом, советуют делать следующее:

  1. Для розжига пользуются стружками веток. Подойдут обрезки древесины. Приятно пахнет яблоня, груша, вишня.
  2. Поленья нужны для получения углей. Только после этого загружайте поддон со щепками.
  3. При приготовлении перекрывайте дымоход, чтобы температура и дым не уходил. Только в этом случае стружки будут тлеть, а не гореть.
  4. Не передерживайте продукты в камере. Избыток дымного запаха перебивает собственный вкус еды, что портит гастрономические качества блюда.
  5. Если требуется ускорить процесс приготовления, скажем, сала, его необходимо предварительно проварить в подсоленной воде.

Профессионалы готовы предоставить бесплатный мастер-класс по изготовлению коптильни. Достаточно просмотреть видеозапись. Здесь мастера поделятся секретами и особенностями. А значит, вы не допустите ошибки, и все сделаете правильно.

ПолезноБесполезно

Универсальная коптильная камера из вагонки

Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.

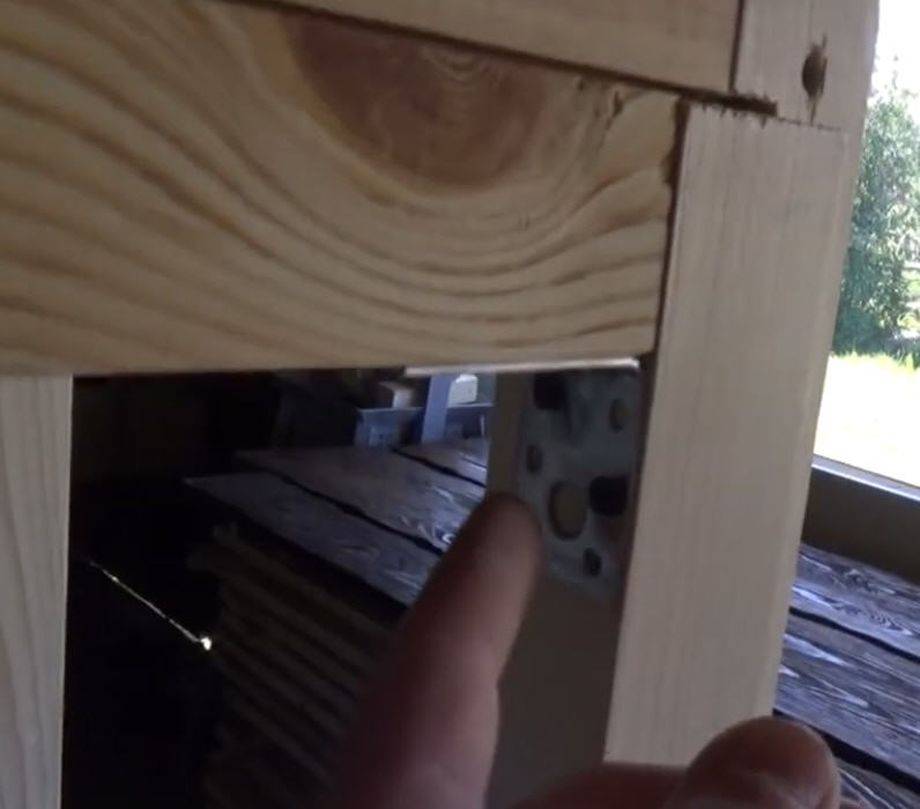

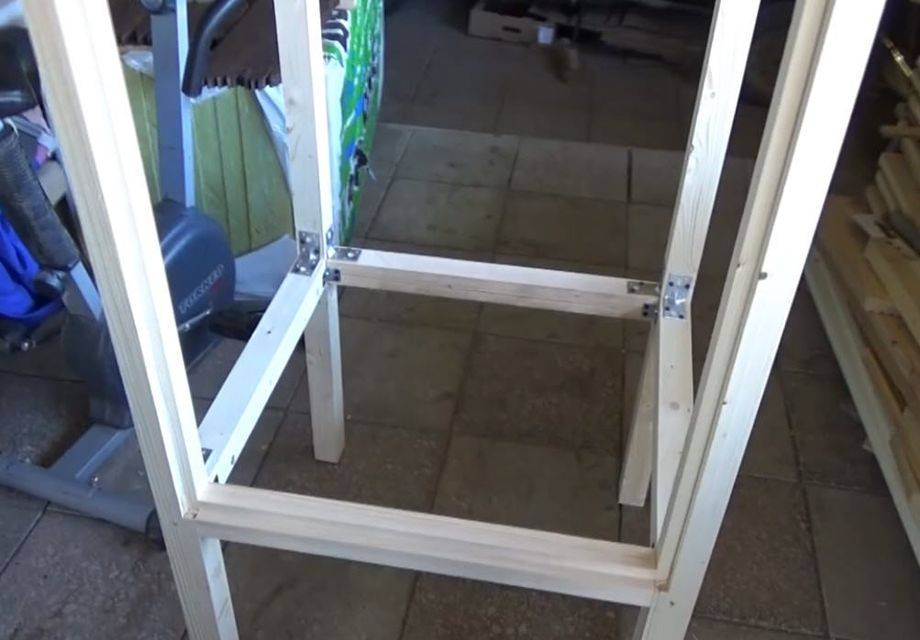

Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.

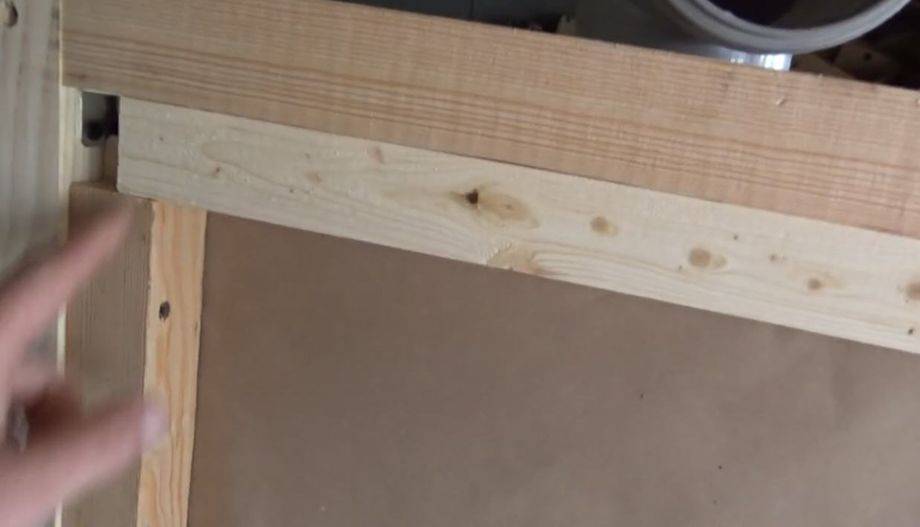

Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.

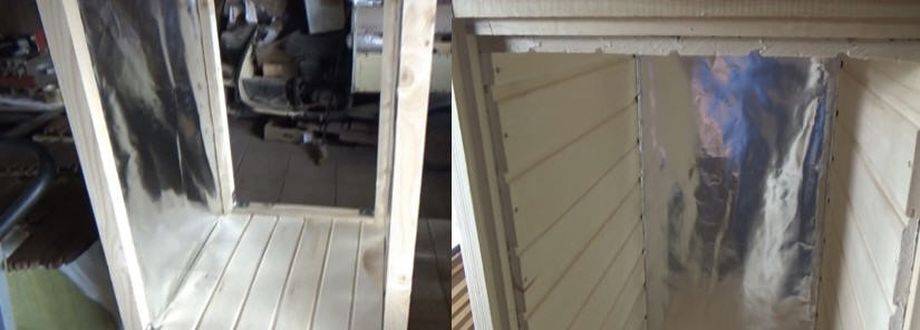

Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.

Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.

Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.

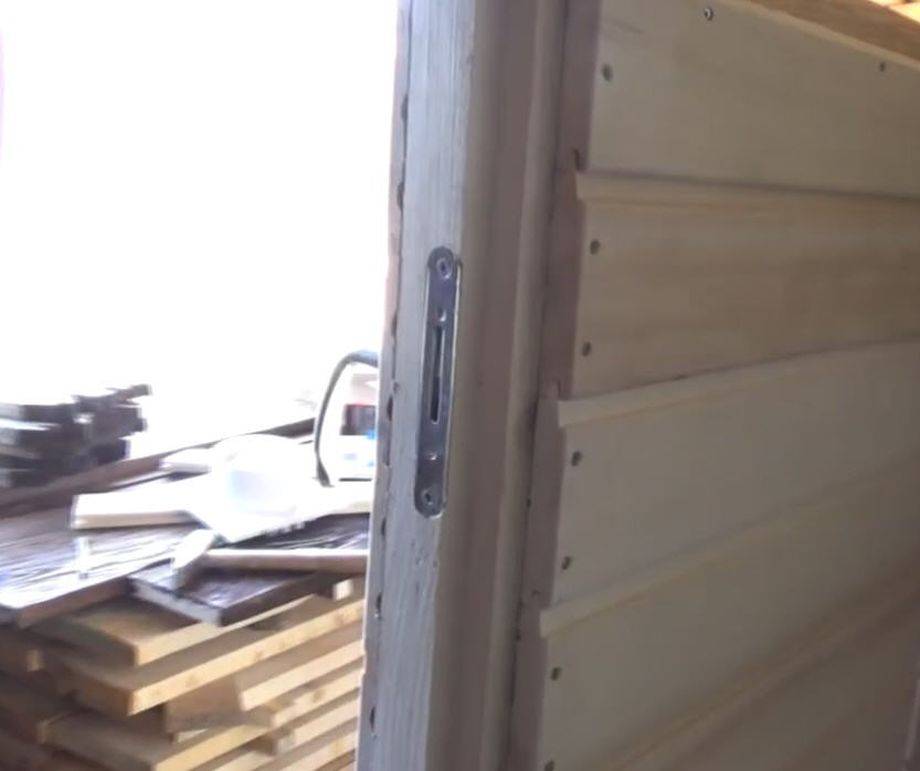

В качестве ручек можно использовать оконную фурнитуру.

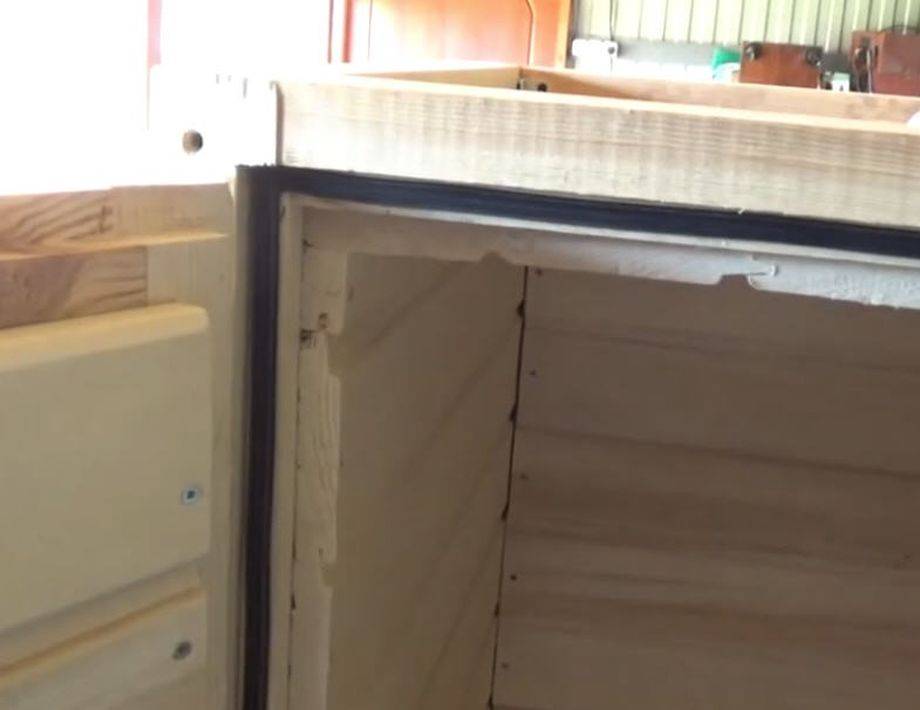

Проём дверки герметизируем резиновым уплотнителем.

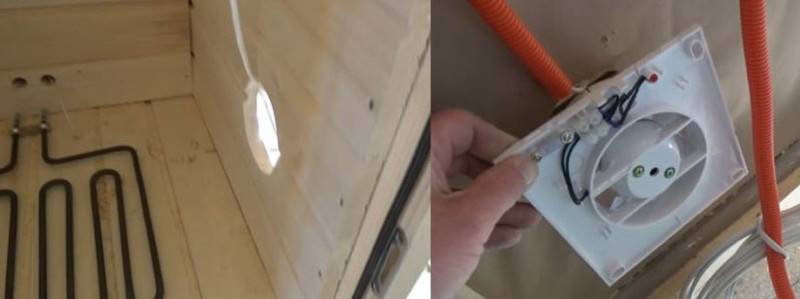

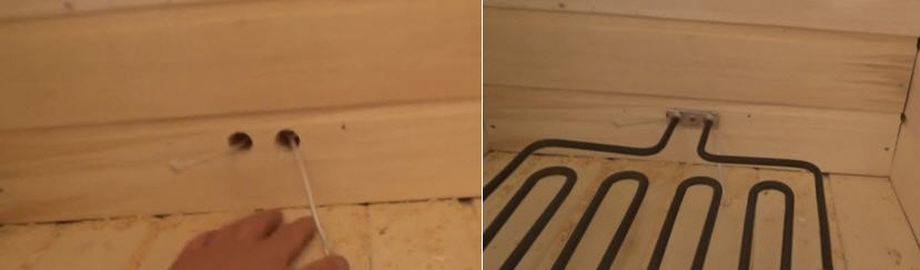

Внизу шкафа сверлим два отверстия для подключения тэна.

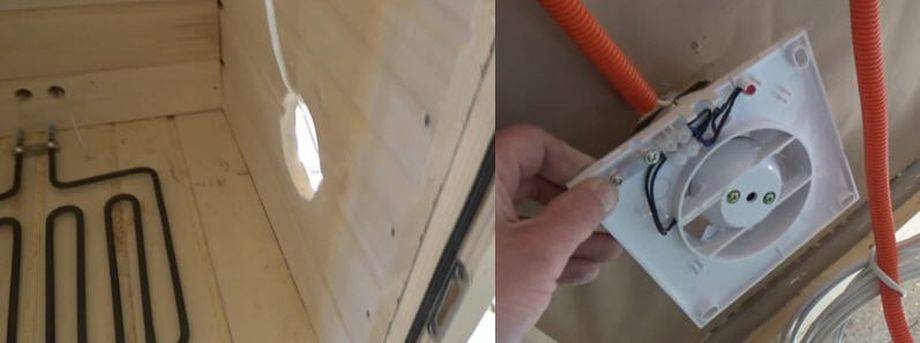

В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.

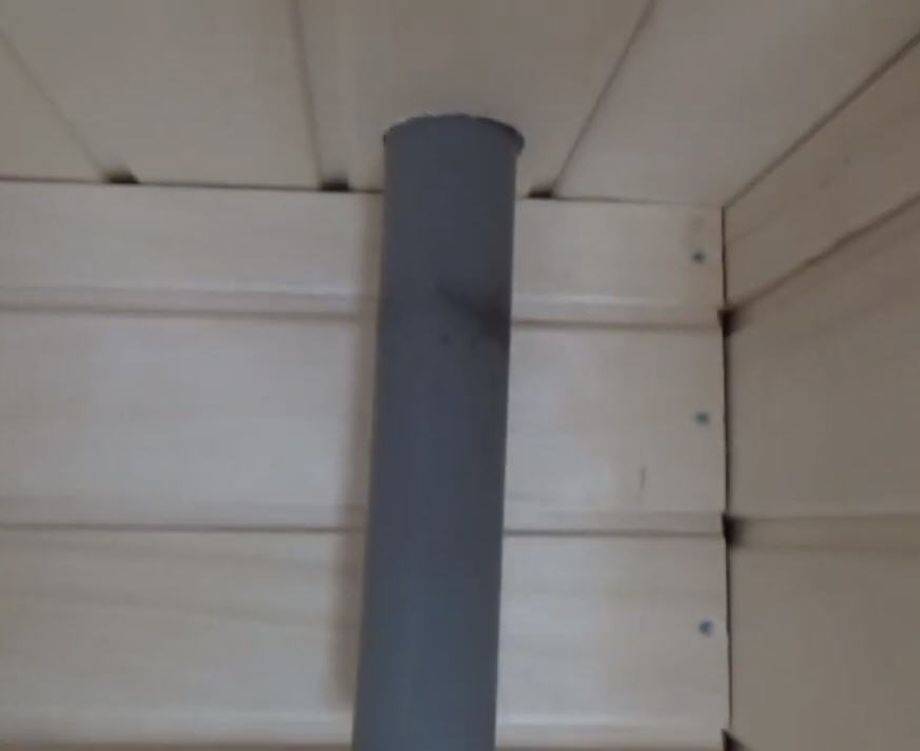

Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.

Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.

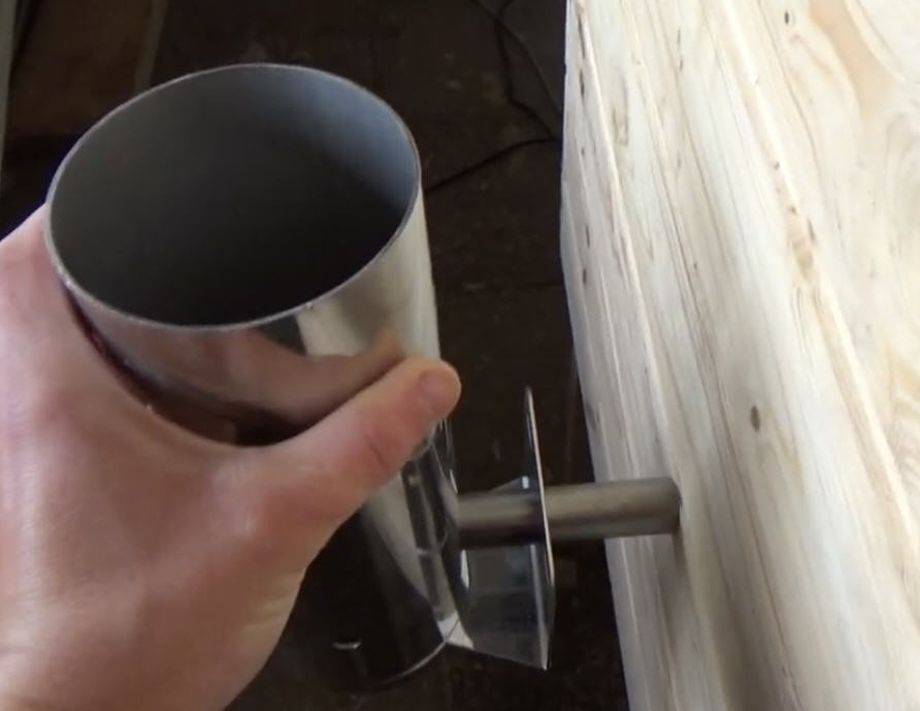

На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.

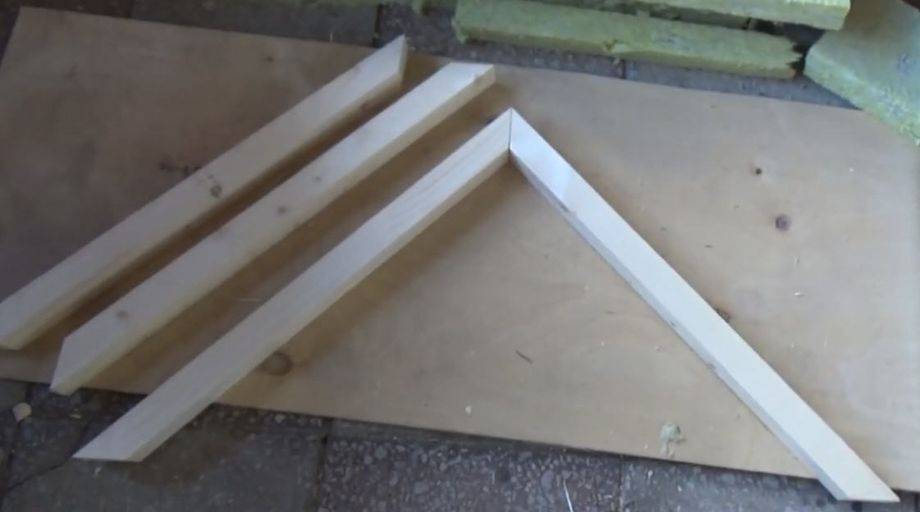

Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.

Из брусков-заготовок собираем крышу

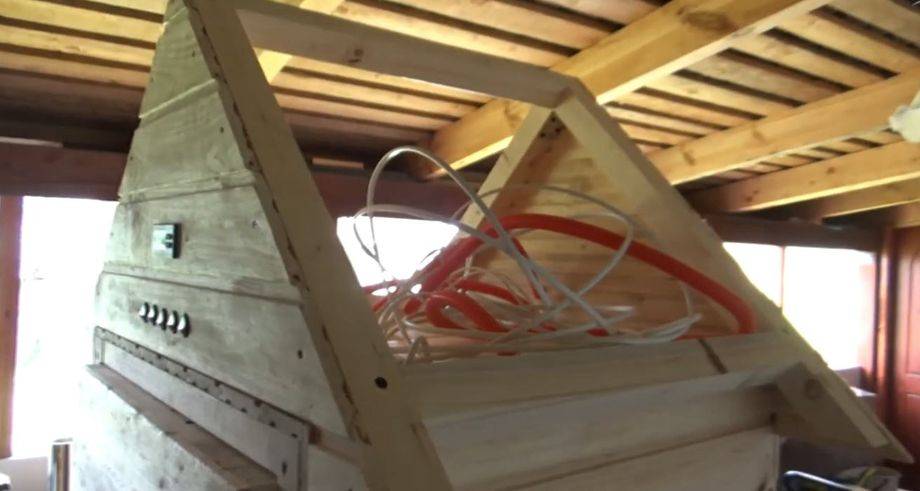

Собираем крышу на уголки и зашиваем фронтоны вагонкой.

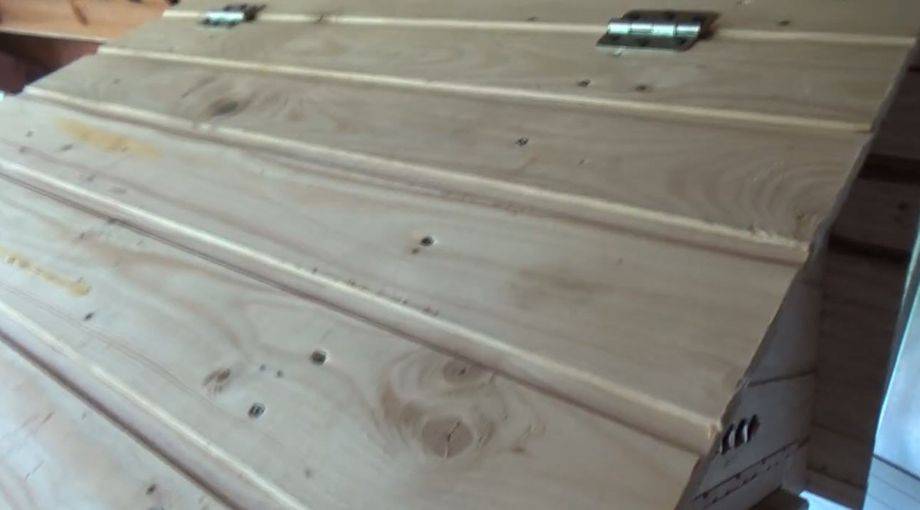

Сверху также бьём вагонку, одну сторону можно сделать открывающейся.

Результат:

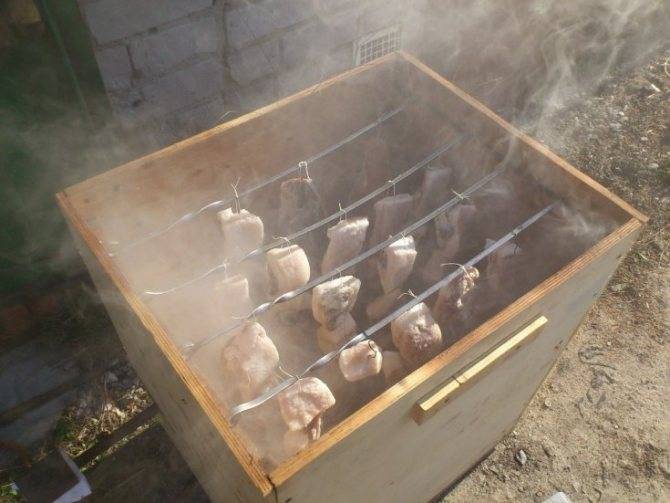

Готовая коптильня из вагонки

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Популярные статьи Ангелочек своими руками из ниток. ангелок в шаре из нитей

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Этапы работы

Определив для себя размеры коптильни, можно приступать к строительству. Сначала понадобится выкопать яму под камеру топки. Ее дно закрывают жестяным листом. Благодаря этому удается обеспечить более равномерное тление щепок и опилок.

Следующий этап работы – устройство дымохода. Вырытую траншею требуется накрыть сверху. Для этой цели подойдут только негорючие материалы.

Яму можно накрыть листом шифера. Сверху дымоход засыпают грунтом для обеспечения герметичности.

Коптильную камеру устраивают в бочке с отрезанным дном. Внизу монтируется сетка из металла, на которую кладут мешковину. Благодаря комбинированию этих материалов эффективно решается задача отфильтровать частицы сажи.

Вверху бочки болтами крепят решетку из металла, отступив от края 20 см. Этот вариант использовать необязательно, можно ограничиться прутьями с крюками.

Чтобы до конца разобраться во всех нюансах, нужно посмотреть соответствующий видео ролик.

Когда коптят тушу старого животного, его мясо останется жестковатым. Чтобы не разочароваться, нужно на первых порах руководствоваться рецептами, которые уже были апробированы многими. Эксперименты с оттенками вкуса лучше оставить на потом.

В готовой коптильне заводского производства имеется несколько решеток и поддон. Лучше выбирать изделие с большой емкостью, чтобы копчение осуществлялось более равномерно.

Для любителей затяжных походов нужна коптильня, сделанная из металла с толщиной 0,8 мм. На даче можно установить более тяжелые варианты, где толщина стального корпуса составляет 2 мм.

Общая технология холодного копчения рыбы, мяса и других продуктов

Качество копчения продуктов зависит от многих факторов: кроме температуры дыма и равномерности окуривания важным аспектом является и правильная подготовка мяса, рыбы, фруктов или сыра к копчению.

За определенное время до начала процесса продукты следует подвергнуть обработке в соляном растворе (тузлуке).

Соль в воду добавляется до тех пор, пока она растворяется – в этом случае получается насыщенная рапа, в которой мясо или рыба находятся в течение определенного срока: для каждого продукта он разный и определяется толщиной мясистой части.

Например, для сельди достаточно трех суток, для сала, молодой свинины или крупной рыбы он равен четырем дням. Дичь и жесткие сорта мяса вымачиваются 5-7 суток.

Ремонт кухонной мебели, фасадов и гарнитура. – здесь больше полезной информации.

После насыщения продукта солью его следует перед копчением вымочить в чистой воде в течение 24-48 часов.

Контролировать этот процесс можно, периодически надавливая на мясистую часть рыбы или мяса.

После того как удается легко вдавить палец в продукт процесс нужно остановить и приступить к следующему этапу – вялению.

Вас заинтересует эта статья – Коптильня горячего копчения своими руками.

Но сначала нужно дать воде стечь и подвесить рыбу или мясо в специальную камеру или помещение с хорошими условиями вентиляции, но с отсутствием доступа в него для насекомых.

Вяление занимает несколько дней, количество которых определяется видом продукта. После этого можно непосредственно приступать к копчению, которое будет продолжаться на протяжении нескольких дней или даже недель.

А на вопрос о том, сколько коптить рыбу в коптильне, легко ответить и самостоятельно, особенно после того как будет накоплен определенный опыт в этом деле, так как этот срок определяется видом, размером, весом и толщиной мясистой части продукта.

Но для новичков эта задача непростая, поэтому следует стараться придерживаться условий выбранных рецептов, не забывая при этом, что холодное копчение не является полноценной термической обработкой, а значит необходимо соблюдать технологию приготовления.

Сборка дымогенератора

Для изготовления дымогенератора в основном используются стальную трубу диаметром 5 мм и высотой 1 метр. Но вы вполне можете приобрести недорогую трубу дымоотвода, она также отлично будет выполнять свою функцию.

У трубы нужно заварить верхнюю часть и дно, для этого можно использовать стальной лист. Его вырезают ножницами по металлу, а затем тщательно привариваются.

Далее сделайте 2 отверстия сбоку трубы, но ближе к верхней части, диаметр отверстий 2 сантиметра. Затем вкрутите в них 2 штуцера, к одному подключается трубка компрессора, а к другому стальная труба, которую также нужно присоединить к камере для копчения.

Теперь болгаркой выпилите в середине трубы небольшой квадрат, и приварите петли в этом месте. Затем приваривается сам квадрат из стали, в результате мы получим дверцу для засыпания опилок.

Ключевые аспекты предстоящих работ

Как сделать коптильню холодного копчения? Разберем план:

  • Расположение АХК должно быть на необходимой дистанции от деревянных объектов.
  • Необходим учет направления ветров в этой местности.
  • Воздушный поток должен блокировать огонь в этом очаге и не посылать дым к жилым или хозяйственным строениям или помещениям с животными.
  • Необходимо организовать наклон для дымоотвода. Это условие получения тяги.
  • Дымоотвод и печь должны быть ограждены. Это мера для исключения ожогов. Их могут получить любопытные дети или животные. Допустимый диапазон дымоходной трубы или траншеи: 2-5 м. Такой параметр обуславливает активное охлаждение и степень тяги.

Условия эксплуатации устройства

Коптильня холодного копчения является стационарной — ей отводят специальное место на участке

Она нуждается в постоянном присмотре: важно вовремя увлажнять мешковину, не давая просачиваться струйкам дыма, и постоянно поддерживать процесс тления древесины. В зависимости от погодных условий или из-за скопления конденсата может раскисать земля под коптильней, и тогда во время копчения у продуктов появляется неприятный вкус

Поэтому между закладками обязательно проветривайте сооружение и давайте время ему просохнуть.

Перед холодным копчением нужно заранее подготовить продукты, замачивая их по специальным рецептам в солевых растворах.

Соорудив холодную коптильню на участке, нужно научиться с ней работать. Любые изменения технологии влияют по-своему на качество продукта. Например, наличие золотистой корочки и запоминающегося вкуса зависит от влажности используемых опилок.

Подойдя к строительству коптильни основательно, тщательно продумав детали, можно сделать прибор изюминкой участка, который гармонично впишется в общую картину.
