Когда конкурентов на кухне нет: как сделать барбекю из кирпича своими руками

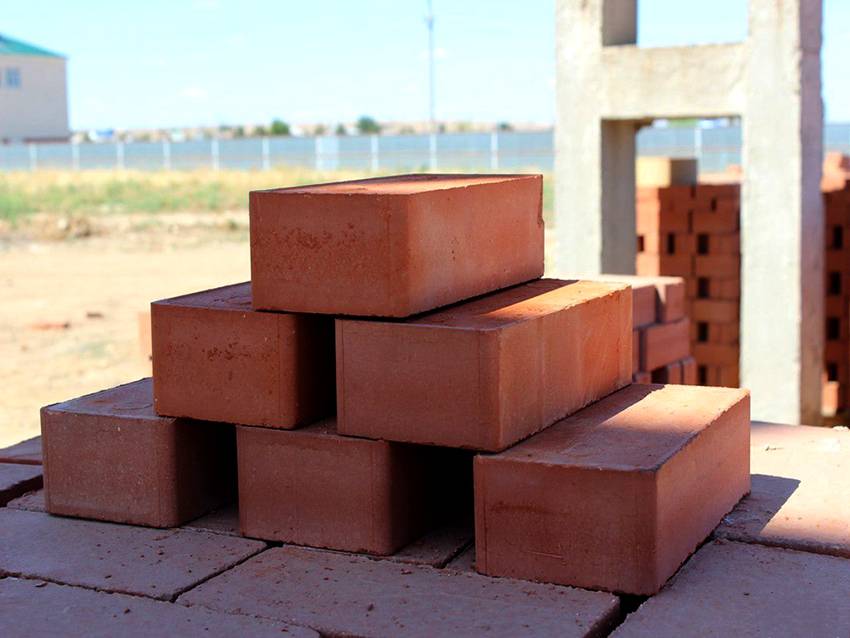

Какой кирпич? Какой раствор?

Вы должны знать заранее размеры камня, чтобы правильно составить порядовку. Мы предлагаем использовать обожженный глиняный кирпич (красный) с размерами ДхШхВ: 257х123х55 мм. Отдавайте предпочтение полнотелым материалам, если только не планируете накрывать кладку сверху заборным камнем.

Не рекомендуется обкладывать мангал песчаником, клинкерным или рубленным кирпичом: под открытым небом на такой облицовке с высокой вероятностью появятся отслоения и трещины. Поэтому для кладки следует сортировать кирпич и отбирать камни без сколов и отбитых углов. Учтите также, что частично кирпич будет находиться при высоких температурах зоны готовки. Следовательно, шамотные и силикатные изделия для этого не подходят: один из-за потенциальной токсичности, второй из-за физико-механических недостатков.

Для приготовления раствора используется одна часть цемента марки 300 на 3,5 части мытого карьерного песка. Но и здесь есть подводный камень: у некоторых сортов кирпича коэффициент теплового расширения сильно отличается от характеристик раствора, из-за чего в зоне горения возможно появление трещин. Поэтому рекомендуется заменять цемент его смесью с шамотной глиной в пропорции 1:1.

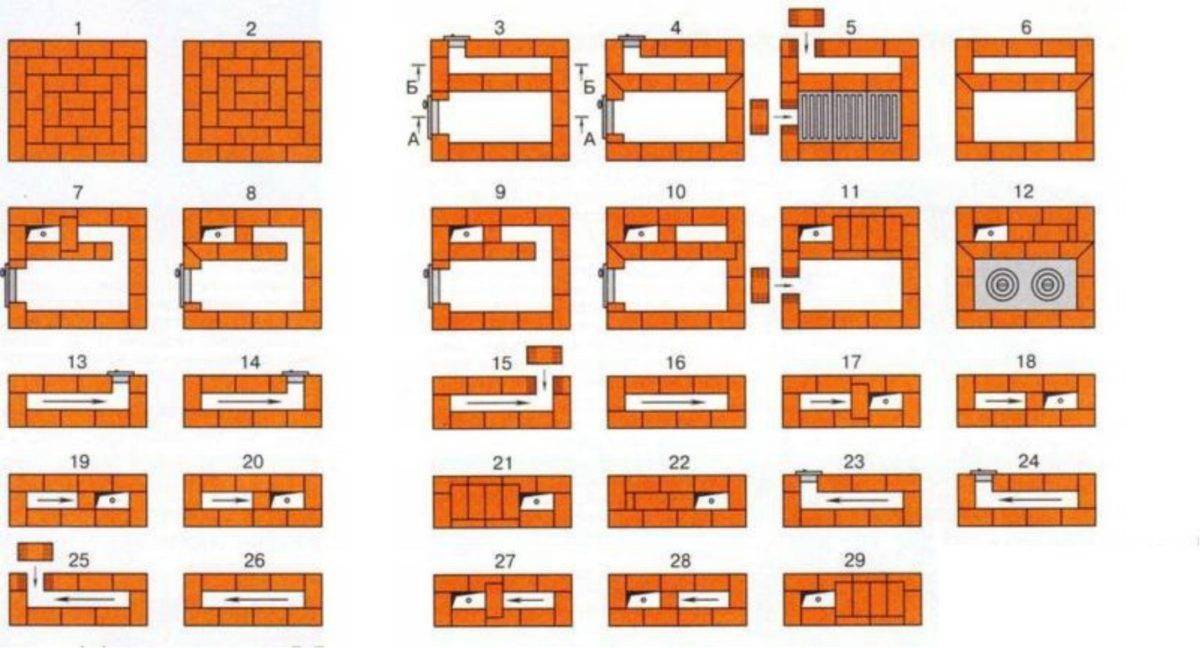

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из
целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере
используется шамотный кирпич разрезанный напополам

Кладка барбекю – порядовка – первый и второй ряд

3-й ряд

Кладка барбекю – порядовка – третий ряд

4-й ряд

Кладка барбекю – порядовка – четвертый ряд

5-й ряд

Кладка барбекю – порядовка – пятый ряд

6-й ряд

7-й ряд

Порядовка барбекю – седьмой ряд

8-й ряд

Порядовка барбекю – восьмой ряд

9-й ряд

Порядовка барбекю – девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по
которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся
доски для изготовления кружала длиной 71 см. Существуют формулы для расчета
радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям
оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка
окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача
таким образом имитировать продолжение оси). В результате имеем 3 точки.
Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем
кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки
соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится
разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце
вставляется замковый кирпич.

Сборка арокКладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с
клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по
высоте.

Разметка высоты кирпичей

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка
выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Раскладка уголка

Закладка кирпича

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю – внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю – столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема
перевязки, это применимо только для пристенных барбекю, для отдельностоящих
делается более сложная)

Порядовка барбекю – первый ряд топки

Установка поддона

Порядовка барбекю – поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

14-й ряд

Порядовка барбекю – 14-й ряд

15-й ряд

Порядовка барбекю – 15-й ряд

16-й ряд

Порядовка барбекю – 16-й ряд

На этом этапе делаются пропилы, которые будут служить
направляющими для рамки. Рамка будет использоваться для укладки сетки или
шампуров.

17-й ряд

Кладка барбекю из кирпича – 17-й ряд

18-й ряд

Кладка барбекю из кирпича – 18-й ряд

19-й ряд

Кладка барбекю из кирпича – 19-й ряд

20-й ряд

Кладка барбекю из кирпича – 20-й ряд

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Заключение

Естественно, выше показана работа профессионального печника,
тем не менее, при желании можно достичь аналогичного результат. Надеемся, это
руководство поможет вам построить барбекю из кирпича, не прибегая к наемному
труду.

Фундамент под мангал

Первый этап постройки — заливка фундамента. Для него выкапывается яма глубиной 30 см и размером, который на 20-30 см превышает размер будущего сооружения. Стены и дно разравнивают, утрамбовывают. На дно выкладывают подушку из песка и гравия. Слои закладываются поочередно, каждый последующий обязательно увлажняют и уплотняют. Толщина подушки — 15 см.

Перед заливкой устанавливается опалубка, выступающая над землей на 10 см. На дно ямы укладывается арматурная сетка и заливается цементным раствором. На завершающем этапе фундамент следует выровнять с помощью уровня. Полное затвердевание бетона происходит 3-4 недели, т.е. перед дальнейшим строительством следует выждать 28 дней. Для равномерного схватывания в жаркую сухую погоду поверхность бетона следует периодически увлажнять.

С песком глину разводят в соотношении 1:1. Консистенция раствора должна быть, как у густой сметаны. Он должен без труда браться руками, не растекаясь. Если небольшое количество глиняного раствора с песком легко скатывается в жгут диаметром 1 см, не растрескиваясь, не растекаясь и не теряя формы, то качество раствора хорошее.

Пока застывает фундамент, следует заблаговременно озаботиться глиняным раствором. Глину замачивают водой на неделю и периодически помешивают, добавляя при необходимости воду. Глина и глиняный кладочный раствор продается в строительных магазинах. Подводим электричество еще во время заливки, перед тем, как выложить мангал из кирпича. Своими руками выводим контакты для подключения.

На полностью затвердевший фундамент укладывают гидроизоляцию — полиэтилен, сложенный в несколько раз, слой рубероида или другого битумного материала. Дачные мангалы строятся с соблюдением стандартных правил кирпичной кладки. Кирпич за день до укладки рекомендуется полить водой или непосредственно перед укладкой опустить в нее на 20-30 сек. Тогда он не будет забирать влагу из глины, и сцепление будет лучше.

Порядовки

Возвести печь барбекю своими руками – довольно трудоемкий процесс. Порядовка нужна для выполнения качественной кладки. Порядок действий таков:

  1. Кладка стартового яруса. Применяется обычный цементный состав, выкладка – в полкирпича. Размеры первого яруса: проем минимум 5 см и высота яруса – 70 см.
  2. Далее укладывается металлический лист. В длину печь выкладывается в 2 линии кладки. Сооружается выступ в 1/3 кирпича. Далее – облицовка этой области отделочным кирпичом.
  3. Следующий этап – создание топочного отсека. Он сооружается по параметрам чертежа. Создается углубление в 3 кирпича. Необходимая ширина – 5-6 кирпичей.
  4. Следующий этап – кладка проемов, арок и стен высотой в 9-10 кирпичей. Расчет высоты производится от земной поверхности. При выкладке стен необходимо заложить стержни из металла на 6 и 7 линии. Их выступ сооружается на 7 см. Далее на них кладется решетка и поддон. Высоту решетки можно регулировать, если закладку стержней произвести до 10 линии.
  5. Данная конструкция подразумевает встраивание 2 решеток. Нижняя будет служить для топлива и его поджига. Верхняя – для укладки продуктов.
  6. Для изготовления дымохода понадобятся огнестойкий кирпич и глиняная смесь. Применяется способ укладки в 1 кирпич друг на друга. В дымоход необходимо вставить задвижку. На его задней стенке следует соорудить определенный изгиб для регулировки тяги. Дымоход сооружается из 13-16 линий. Чем он длиннее, тем лучше тяга.
  7. Для отделки печи берут либо натуральный камень, либо облицовочный кирпич, на усмотрение владельца.
  8. Столешницу делают также несколькими способами: из мраморных плит, из влагостойкого дерева или просто заливают бетоном. Выбор будет зависеть от предпочтений и финансовых возможностей владельца.
  9. Последним этапом служит расшивка швов до застывания состава.

Контрольное приспособление

Устройство состоит из двух вертикальных реек высотой 1,5-2 м, закрепляемых на противоположных сторонах одной стенки к нижним рядам двумя скобами каждая. Последние используются для безопасного соединения рейки без болтов, чтобы не «травмировать» свежую кладку кирпича.

Минимальное количество ярусов, позволяющее установить порядовку – 2. Поскольку кладка осуществляется в шахматном порядке, одна скоба сцепляется с кирпичом первого ряда на одной стороне кладки, а вторая — с элементом выше, но уже на смежной стороне – так аналогично для обеих стоек. Сечение рейки-порядовки не конкретизируется: толщина должна быть такой, чтобы выдержать натяжение между двумя частями установки. Как правило, выбирают бруски 50×50.

Контроль осуществляется при помощи нанесения на порядовку насечек через каждые 77 мм в высоту. Данные промежутки требуют максимально возможной точности, поскольку именно от них зависит строительный баланс кладки. Если на одной рейке хотя бы один из интервалов будет на 1 или 2 мм отличаться от противоположной стороны, горизонтальность нарушится. Расстояние 77 мм складывается из высоты кирпича и толщины соединительного шва: 65+12 мм.

От насечки к насечке натягивается шнур, называемый причалкой. Он позволяет отследить точность кладки каждого кирпича в ряду. Если первые ярусы были сложены при помощи уровня, причалка служит им на следующих этапах. В месте крепления скобы на порядовке или рядом предусматривается болт натяжения. Достаточно вкрутить его с одной стороны, и причалку можно капитально расправить между брусками. Растяжка шнура крайне важна, чтобы не было провисаний в середине кладки и наиболее точно отслеживалась горизонтальность.

Иногда порядовку устанавливают на три или даже на четыре стены из кирпича. Это помогает отследить симметричность размеров и углов, а также сохранить горизонтальное положение кладки сразу на всех ее сторонах.

Контрольное приспособление можно изготовить самостоятельно. Устройство состоит из простых элементов, которые буквально лежат под ногами в период строительных работ.

Для частых профессиональных проектов рекомендуется приобрести заводское устройство, которое пригодится в течение долгих строительных периодов и сохранит свою точность.

Как выбрать конструкцию барбекю из кирпича: информация, актуальная при разработке проекта

Среди множества разнообразных вариантов барбекю наиболее популярными являются:

Готовится только барбекю

барбекю-комплексы, отличающиеся широким функционалом;

Строение предоставляет широкие возможности

барбекю-камины.

Камин, возле которого всегда комфортно

Комплексы выполняются угловыми и фронтальными. Могут иметь множество элементов, необходимость наличие которых в каждом конкретном случае определяется индивидуально. Судя по чертежам и фотографиям, размеры барбекю из кирпича фронтального типа обычно 3,7×1,3 м, угловых – 2,5×3 м. Хорошая конструкция может включать не только жаровню, но и коптильню, столешницу, зону, предназначенную для приготовления еды, различные шкафы и многое другое.

Фронтальный комплекс с широким функционалом

С чего начать?

Прежде чем приступить к строительству, надо обязательно определиться с местом расположения. Оно должно быть пожаробезопасным. Зона барбекю на даче должна находиться в достаточном удалении от располагающихся на участке построек. При этом надо учитывать розу ветров: это позволит минимизировать риск случайного возгорания дома или иных строений.

По данной теме есть похожая статья – Как сделать мангал из кирпича и из металла?

Стоит обязательно позаботиться об отсутствии вблизи сухих кустов и деревьев, способных загореться в результате случайного попадания искр. Чаще всего печь располагают прямо перед домом или коттеджем.

Когда площадка будет выбрана и уточнена ее площадь – можно приступать к разработке чертежей. На этом этапе тщательно продумываются конструктивные особенности будущего барбекю, с учетом общих рекомендаций. Так, например, гриль барбекю не стоит располагаться ниже 65 см от пола.

Высоту расположения гриля стоит выбирать таким образом, чтобы им было удобно пользоваться. Печь барбекю располагают на 10 см ниже гриля.

При разработке чертежей стоит продумать такие мелочи, как месторасположение:

  • Дров и/или угля;
  • Щипчиков, лопаток, металлических щеток и других предметов, которые могут потребоваться в процессе эксплуатации печи;
  • Полочек и их размер.

Можно предусмотреть мангал, если планируете готовить шашлыки на шампурах. В таком случае построенное сооружение позволит приготовить все возможные типы мясных блюд.

Прорабатывая дизайн сооружения, надо обязательно учитывать особенности стилистического оформления всех располагающихся рядом сооружений. В таком случае построенное барбекю сможет гармонично вписаться в окружающее пространство, став настоящим украшением приусадебного участка, если печь будет располагаться на улице.

Видео — барбекю в рустикальном стиле:

При разработке чертежей кроме конструктивных особенностей в обязательном порядке расписывается схема кладки барбекю из кирпича. Это делается с целью исключения возможных ошибок в процессе выполнения работ.

Порядовка кирпичного барбекю – фото поэтапной кладки от начального ряда, до дымоотвода

Если вы собираетесь выстроить барбекю на дачном участке или во дворе приватного дома, то изложенная здесь инструкция будет лучшим решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы воочию общий процесс кладки кирпичного барбекю от А до Я — мало.

Рассмотрим строительство кирпичного барбекю на определенном примере (В практических условиях). Процедура была описана на форуме «Дом и дача» профессиональным печником Анатолием из Челябинска. Если судить по впечатлениям и фотографиям результатов кладки барбекю-комплекса, мастерство данного человека вызывает почтение.

Простейший вариант мангала

Такой мангал своими руками из кирпича, по сути, представляет собой просто прямоугольник, выложенный из соответствующего материала. Дно иногда кирпичное, иногда с решёткой.

При выборе такого варианта вся суть постройки мангала сводится к тому, чтобы:

  • Выбрать ровное место.
  • Выложить кирпичом стенки буквой П.
  • В качестве подставок под решётки можно использовать обычные кирпичи.

Иногда по той же схеме применяют пеноблок, шлакоблок и другие материалы. Некоторые предпочитают изготовление из камня. Делая фундамент, лучше остановиться на жаропрочных вариантах – базальте, граните.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

  • основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
  • опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
  • решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
  • расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

  1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
  2. Застилают пару слоев рубероида.
  3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
  4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
  5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
  6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
  7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Как правильно класть печной кирпич

Для строительства необходим огнестойкий материал, защищенный от внешних воздействий. Клинкерный кирпич хорошо сохраняет тепло, обладает высокой прочностью и приспособлен под любые климатические условия. К тому же, он не слишком дорого стоит.

Поверхности, которые будут подвергаться высоким температурам, сооружаются из огнеупорного кирпича. Элементы, которые не подлежат нагреву, монтируются из обычного: например, дровяник и разделочный стол.

Печь барбекю из кирпича – довольно сложная конструкция. Укладка ее осуществляется строго в вертикальном направлении. Вначале на фундаменте мелом делается разметка контуров с учетом толщины шва. Кирпич кладется с применением перевязки швов по вертикали в полкирпича для выполнения расшивки. Если при укладке используется доборный кирпич, привязать можно в четверть кирпича.

Укладка выполняется так, чтобы раствор не сильно растекался:

  1. Состав наносят на каждый кирпич отдельно, что позволяет выполнить шов равномерным по толщине.
  2. Небольшое количество раствора накладывают на угол кирпича.
  3. Далее размазывают вдоль кромки с наклоном к краю.
  4. Потом кирпич разворачивают и наносят раствор на вторую его половину.

При выполнении кладки из красного кирпича необходимо соблюсти толщину швов. Она не должна превышать 5 мм. Если используется огнеупорный кирпич, то не более 3 мм.

Толщина кладки определяет качество печи. При монтаже труб из кирпича толщина шва не может быть больше 10 мм. Он полностью заполняется раствором.

Все поверхности очищаются от излишков раствора кельмой. Если печь сверху подлежит оштукатуриванию, швы на глубину 5-10 мм оставляются незаполненными. При некачественной укладке кирпича он подлежит снятию. Поверхность очищается от раствора, смачивается и кладка повторяется.

При возведении первого ряда кладка проверяется на горизонтальность строительным уровнем. Вертикальность углов и стенок контролируется с помощью отвеса. Между столбами опалубки натягивается шнур. Это позволит сохранить целостность кладки при температурном расширении.

Для качественной кладки необходимо соблюдать ряд требований:

  • вертикальные швы не должны совпадать;
  • кладка со сколотой поверхностью не производится внутрь топки;
  • внутренние поверхности не подлежат оштукатуриванию;
  • опоры из металла делают с отводом от печи с помощью жгутов из проволоки;
  • при монтаже колосников необходимо дополнительное место.

Внутренние поверхности укладываются без выступов и впадин, которые снижают качество работы барбекю. Закруглению подлежат углы и повороты. Расширение и сужение элементов производится постепенно. Облицовочные поверхности делают кладкой с толщиной шва, не превышающей 3 мм.

Материалы и инструменты для барбекю из кирпича своими руками

Кирпич шамотный для кладки топки, количество по потребности;

  • Печное литье ( дверцы, колосники, поддувала, заслонки, решетки для барбекю и другое) – количество зависит от того как сделан чертеж барбекю из кирпича.
  • Глина или сухие смеси, приобретенные в магазине;
  • Цемент для фундамента;
  • Песок речной не мытый для приготовления раствора;
  • Гравий для фундамента;
  • Арматура для закладки в фундамент;
  • Металлический лист, размер выбираем исходя из размеров барбекю;
  • Доски для строительства опалубки;
  • Гудрон или рубероид для гидроизоляции;
  • Кельма и другие инструменты для накладки раствора;
  • Молоток с резиновым бойком;
  • Уровень и отвес для измерения вертикали и горизонтали стенок;
  • Пила для мокрой резки кирпича с набором алмазных отрезных дисков, предназначенных для мокрой резки;
  • Болгарка с шлифовальными кругами и отрезные алмазные диски влажной резки.
  • Шаблон для кладки полукруглой арки (см. шаблон);

Пошаговая инструкция

С помощью этой инструкции можно собрать мангал своими руками. Мы его строили и писали по шагам, а вы можете следовать нашему примеру.

Подготовительные работы состоят из нескольких этапов:

  1. Удаление лишних предметов, растений, элементов благоустройства.
  2. Разметка площадки, удаление верхнего плодородного слоя почвы, выравнивание по горизонтали.
  3. Рытье траншей, подведение водопровода и канализации.

Начнем с самого центра, будем собирать его из кирпича и цемента. На этом месте (в нашем примере) была старая баня, плитный фундамент которой будет использоваться для будущего мангала. Вы можете поступить подобным образом.

Фундамент заливался давно и без уровня, поэтому стал кривым и не очень качественным. Но на нем все равно можно построить хорошую жаровню своими руками.

Сначала мангал нарисовали в 3DMAX – с помощью этой программы можно сделать определенный план, которого можно придерживаться при строительстве. Он помогает выработать тактику и алгоритм действий.

Для начала закупили дешевый кирпич по 10р за 1 шт. Он пустотелый, но красивый – именно то, что нужно для возведения каркаса.

После того как каркас построился, внутри обкладываем старым проверенным силикатным кирпичом, который крепко стоит и хорошо держит температуру. Размеры будущего мангала 102 см на 80 см.

Мы примерно разложили кирпичи, чтобы понимать, как он будет  выглядеть в готовом виде. Зачищаем территорию и начинаем укладывать первый слой по уровню.

Первый слой положили, выровняли все по уровню из-за перепадов высоты начального фундамента. С первым слоем справились отлично, приступаем ко второму ряду. Его будем ровнять с помощью подготовленных длинных деревянных палочек.

Руками убираем излишки цемента.

При необходимости кирпич разрезаем на куски нужного размера с помощью болгарки.

Второй ряд мангала полностью готов. Приступаем к третьему ряду.

Все кирпичи обязательно стыкуем с помощью цемента для прочности. Проверяем готовую уровнем, при необходимости простукиваем молотком, пока он не станет в нужное место под правильным углом.

Пошел дождь, но это не стало преградой для нашего строительства. Из остатков строительных материалов соорудили крышу и продолжили свою работу.

Сложили пять рядов нашего мангала. Ушло на это две упаковки смеси по 100р каждая.

Сложили пять рядов нашего мангала.

Все, наше основание готово. Мы положили восемь рядов, основательно научились это делать на последних трех рядах.

Сейчас приступим к следующему этапу работы строительства жаровни. У нас есть запасы старого кирпича из которого построен старый дом и печь. Он отлично показал себя в эксплуатации, не трескался от высокой температуры, не рассыпался. Конечно он старый, кривой, красоты в нем мало, но для дна нашей жаровни это будет самое то.

Режем металлический уголок.

Мы используем стальные уголки и арматуру, чтобы на нее упирался облицовочный кирпич.

Заранее все подрезаем и подпиливаем, чтобы было в уровень. А внутри мы положим жаростойкий кирпич. Это будет дно нашего мангала и оно будет лежать просто на уголках. Как видим ничего сложного в этом строительстве нет.

Продолжили выкладывать новый ряд.

Что у нас получилось в финале с нашим мангалом: выложили мы из дешевого пустого кирпича восемь рядов и девятый ряд положили на металлические уголки. Внутри также лежит арматура для лучшей крепости.

Все остальные ряды тоже выложены пустотелым кирпичом, как каркас жаровни. А внутренности и бока мы выложили из старого, который очень крепкий и прочный. Резать его очень сложно. Он у нас проверенный временем. Он использовался в нашем доме и не трескается, выдерживает большие нагрузки и температуры.

Возможно, мы поменяем эти шесть кирпичей, на которых лежит шампур. Возможно, мы поменяем их на белые, красивые и ровные.

Кирпичи внутри мангала мы ничем не укрепляли, просто поставили. Пока будем тестировать временем.

Здесь внизу есть щели, проверим можно ли сделать дополнительный поддув снизу. Оставляем это дело до полного высыхания. Через неделю можно протестировать нашу жаровню. Возможно, нужно будет что-то поменять, подмазать, подложить. Планируем верхние кирпичи чем-то задекорировать со временем и добавить трубу (вытяжку).

Основание топок кладут двумя перевязанными рядами кирпича (в соответствии с порядовкой), чтобы швы не прогорали. Участки, где перевязки нет, армируют стальной проволокой диаметром 5-6 мм.

Инструменты и материалы для укладки барбекю из кирпича

Чтобы построить печь барбекю для дачи, понадобятся инструменты для укладки раствора, строительный отвес по двум измерениям (вертикали и горизонтали), уровень, резиновый молоток, шлифмашина, пила для мокрой резки кирпича. Также следует подготовить соответствующие диски. В качестве вспомогательных инструментов пригодятся сито (для просеивания песка и глины), ведра для замешивания раствора, капроновая нить для порядовки.

Из материалов необходимо приобрести красный и шамотный кирпич, готовую смесь для кладки или глину. Для фундамента понадобятся цемент, гравий, речной песок и арматура (для закладки в основание конструкции). Количество материалов определяется размерами будущего мангала. Для постройки опалубки потребуются доски.

Для строительства барбекю понадобятся молоток, уровень, шлифмашина и строительный отвес

В зависимости от того, что предполагает проект печи барбекю из кирпича, дополнительно могут понадобиться стальные листы, дверцы, заслонки, колосниковые решетки, поддувала, крепления для шампуров и прочее печное литье.

Расчет количества материалов для барбекю из кирпича своими руками

Когда фундамент окрепнет, можно приступать непосредственно к кладке. Во избежание задержки строительства из-за нехватки материалов следует тщательно выполнить расчеты расходников. Первое, что поможет в кладке барбекю из кирпича, – чертежи будущей конструкции. При планировании размеров постройки стоит учесть не только возможную свободную площадь, но и личные предпочтения. Печь должна соответствовать вашему росту. Помимо этого, необходимо, чтобы рабочая поверхность сочетала в себе удобство и безопасность эксплуатации.

Далее следует учесть размеры кирпича: длина составляет 25 см, ширина – 12 см и высота – 6,5 см. В расчеты обязательно требуется включить ширину шва раствора. Вполне естественно, что количество кирпича определяется как размерами печи, так и ее функциональными особенностями

Кроме того, необходимо взять во внимание тип дымохода и высоту дымовой трубы

При расчете количества кирпича необходимо учитывать толщину шва раствора

Как выбрать кирпич для постройки

Для постройки мангала необходимо использовать огнеупорный кирпич, который хорошо выдерживает высокую температуру. Подойдет шамотный, динасовый или другая разновидность

Важно, чтобы она соответствовала ГОСТу 8691-73. Изделия, изготовленные по этому нормативному документу, способны выдержать нагрева до 1 000 о С, так что их прочности хватит с запасом

Если есть желание сэкономить, можно возвести из огнеупорного кирпича только жаровню и части конструкции, которые близко к ней прилегают. Все остальное можно построить из обычного силикатного.

Делаем фундамент

На выбранном месте участка делаем разметку под фундамент для барбекю из кирпича своими руками. Размеры фундамента могут быть разными.

Фото 2. Беседка в комплексе с барбекю и мангалом из кирпича

Размер зависит от того будет ли рядом построена беседка или фундамент необходим только для печи. Фундамент рекомендуем сделать плитный. По отметкам выкапываем котлован глубиной 40-50 см. Засыпаем песчано-гравийной смесью вровень с верхним слоем земли, утрамбовываем и строим деревянную опалубку. Монтируем арматуру. Заливаем бетонную смесь, тщательно трамбуем, чтобы не оставались пустоты в теле фундамента. По уровню проверяем верхнюю площадку фундамента по отношению её к горизонту. Готовую площадку накрываем мокрой мешковиной, другим материалом для предохранения от быстрого высыхания и растрескивания. Фундамент готов через 72 часа. Демонтируем опалубку.

Кладка

Кирпичную печь кладут с помощью стандартного набора кладочных инструментов, в состав которого входят:

  • уровень, отвес, угольник;
  • шнуры;
  • шаблоны для кладочных швов разной толщины (для топки и дымохода — 3 мм, для остальных частей корпуса печи — 5-8 мм);
  • кельмы;
  • киянка;
  • кирка, болгарка с диском для подгонки размеров кирпича и стального уголка;
  • расшивка.

Первые ряды вначале выкладывают насухо. Проверяют соразмерность шамотного и обычного кирпича, определяют размеры подрезки, там где она необходима.

Затем начинают кладку. Обычный кирпич увлажняют, опуская на пару минут в ведро с водой. Шамотный кирпич только ополаскивают. После подгонки шамотный кирпич надо укладывать так, чтобы колотая киянкой или резаная диском сторона была обращена наружу, а не в топку или в дымоход. Сам процесс кладки проходит с перевязкой швов, с периодическим контролем вертикали стенок и горизонтали швов.

После окончания кладки печь сушат в естественных условиях 5-7 дней. А затем протапливают в течение одной-двух недель (зависит от размеров и массы конструкции).

Проект небольшого барбекю из кирпича для начинающих:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
