Делаем запор на калитку самостоятельно

Основные виды шпингалетов

Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.

Горизонтальная щеколда

Фотография № 1: простая горизонтальная щеколда

Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.

Изображение № 1: схема простой горизонтальной щеколды

Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.

Вертикальная щеколда

Фотография № 2: вертикальный запор на ворота

Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой «Г». В закрытом положении он уходит в выемки на полу или потолке.

Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот

Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.

Самозахлопывающаяся щеколда

Фотография № 3: самозахлопывающаяся защелка на воротах

Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.

Накладной сдвижной запор

Фотография № 4: накладной сдвижной запор

Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.

Потайной замок

Фотография № 5: потайной запор на воротах

Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.

Ригельный замок с реечной системой

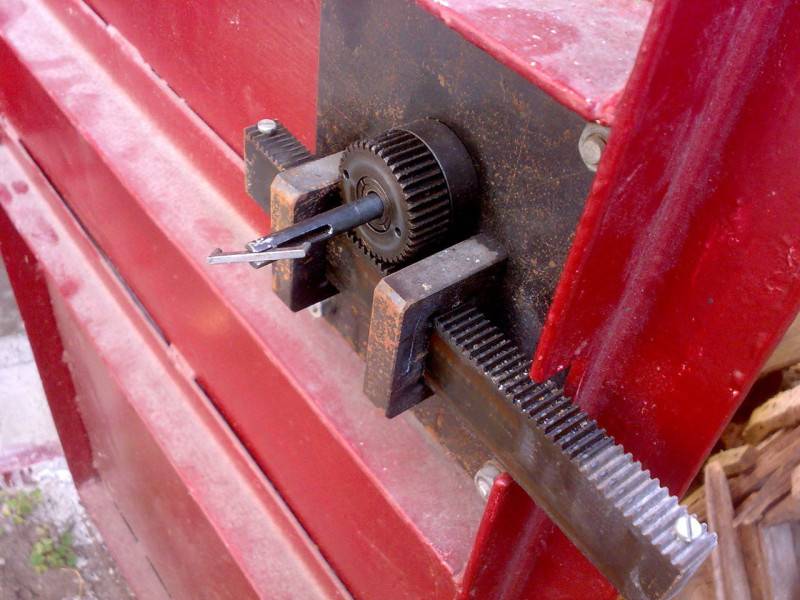

Фотография № 6: ригельный запор с реечной системой

Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.

Изображение № 3: схема ригельного замка

Шпингалет на пружинной основе

Фотография № 7: щеколда с пружинной основой

Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.

Изображение № 4: схема щеколды с пружинной основой

Оцените запорный механизм типа «морской контейнер»

Выбирая конструкцию запора на ворота, полезно вспомнить механизм типа «морской контейнер». Его также можно увидеть на «фурах». С помощью такого устройства оба полотна распашных гаражных ворот будут закрываться плотно и надежно.

Механизм изготовлен по следующей схеме:

  • на край открывающейся половины ворот установлена вертикальная труба, которая вращается в трех направляющих;
  • направляющие в виде колец приварены к краю створки в центре и в 10 см от концов трубы;
  • к обоим торцам трубы приварены фигурные крюки;
  • к трубе, примерно посередине, также приварен патрубок длиной около 25 см в качестве ручки для вращения трубы;
  • к каркасу ворот сверху и снизу приварены два фиксатора со штырями для крюков.

Выбираем самодельный или фабричный засов на ворота

Исходя из здравого смысла, констатируем, что на воротах двора частного дома, где мы проживаем постоянно, достаточно обеспечить запор изнутри. Такое решение подходит и к гаражным воротам. Если же ворота не находятся под контролем, например на даче, нужно добавить замок. Калитку также лучше запереть, причем в доме удобно иметь домофон с дистанционно управляемым замком.

Засов или щеколду можно приобрести в магазине. Условно разделим запорные устройства на:

  • засовы;
  • задвижки;
  • фиксаторы.

При этом установить заводское изделие бывает непросто, а порою невозможно. Более того, в условиях массового производства обязательно экономят металл, так что фабричный вариант часто имеет недостаточную прочность.

Во многих случаях, практичнее изготовить запор на ворота своими руками. У каждого хозяина всегда найдутся обрезки прутка, уголка и трубы, которые могут обрести новую полезную жизнь. При этом следует выбирать простую и надежную конструкцию устройства. Если существует необходимость обеспечить отпирание внутреннего засова снаружи, лучше приобрести фабричный ригельный замок.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Разновидности засовов

Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.

Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом

Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр

Среди самых распространённых типов засовов стоит отметить такие:

  1. Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.

    Запор шлагбаум, длинным деревянным брусом

    Поворотный запор

    Короткий поворотный запор

  2. «Щеколда» тоже относятся к поворотным, но устанавливать его,возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.

    Запор щеколда можно устанавливать при прочной фиксации одной из створок

  3. Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.
  4. Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.

Вертикальный запор для ворот

По виду конструкции различают 4 типа.

  1. Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
  2. Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
  3. Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
  4. Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

  • в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
  • крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
  • с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
  • расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
  • для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

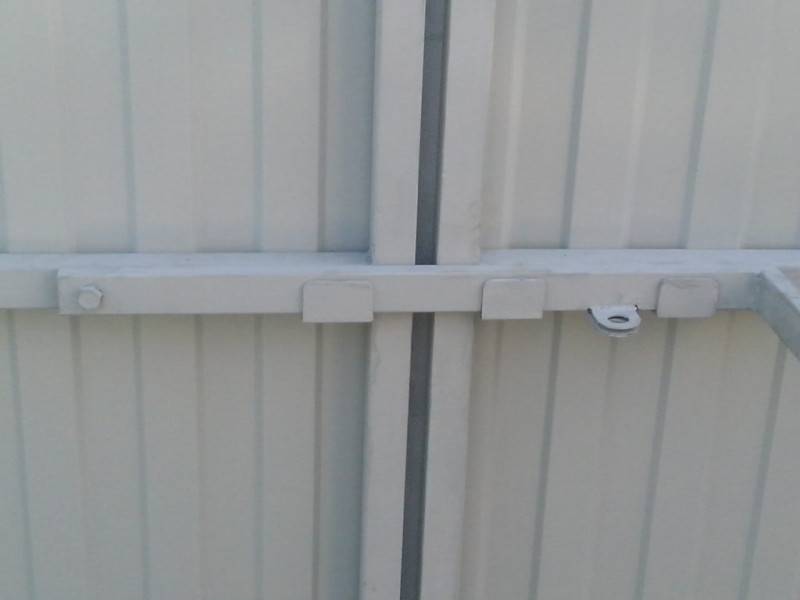

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

  • к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
  • в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
  • в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

  • на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
  • с двух сторон трубы крепим два крюка;
  • к раме сверху и снизу привариваем два фиксатора для крюков;
  • при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Виды запорных конструкций

Модели самодельных и покупных запоров настолько многочисленны, что определиться с выбором бывает непросто. Выбрать разновидность накладного запора помогает предназначение устройства: от работы механизма зависит и способ его применения в дверце забора или на воротах.

По направлению монтажа

Установка запорного элемента может производиться вертикально и горизонтально. Поэтому все конструкции подразделяют по направлению их монтажа:

  1. Вертикальные задвижки ставят на ворота, чтобы предотвратить их открывание снаружи. Чаще всего такие запоры располагают парами: вверху и внизу створки. При закрывании стержень механизма входит в отверстие на верхней и нижней перекладине короба ворот. Садовые калитки оснастить такой задвижкой сложнее — они не имеют верхней планки. Но и врезанную в ворота дверцу закрывать на подобную задвижку неудобно: ее нельзя закрыть и открыть снаружи. Но для фиксации калиток на ночь можно использовать такой запор только в их нижней части.
  2. Горизонтальные конструкции ставят так, что запорный стержень перемещается параллельно земле и закрывает калитку, удерживая ее сбоку. Для фиксации засова применяется скоба или ушко на боковой стойке короба, с противоположной петлям стороны. Подобные конструкции иногда делают так, чтобы их можно было открыть или закрыть снаружи. К горизонтальному типу относят и вертушки, и щеколды, которые фиксируют дверь сбоку, но при открывании перемещаются в вертикальной плоскости.

По функционированию механизма

В магазинах хозтоваров можно приобрести и простые, и сложные механизмы, установка которых иногда требует помощи специалиста. К ним относят электромагнитные замки и кодовые устройства, которые отпирают только при помощи магнитного ключа или набором комбинации цифр. Их невозможно сделать самостоятельно и даже при установке или ремонте рекомендуется вызывать мастера.

Более простые механические устройства делят на следующие разновидности:

  1. Замки с ригелями. Накладные или врезные конструкции, которые открываются ключом или поворотной ручкой. При этом в движение приводится сложный механизм, который сдвигает запорные стержни. Они фиксируются в скобе или выемке на коробе дверцы. Установить такие замки можно своими руками.
  2. Сдвижные конструкции (шпингалеты). Изготавливаются из плоской или круглой в сечении подвижной части, кожуха для нее с выемками для фиксации в открытом или закрытом положении и скобы для установки на боковине короба. Последняя деталь служит для удержания двери на месте в закрытом положении.
  3. Вертушки. Устанавливаются на коробе и имеют вид небольшого крутящегося бруска. При приведении его в горизонтальное положение торцевая часть заходит на боковину калитки на 3-4 см и фиксирует ее, прижимая к раме. Для открывания брусок переводят в вертикальное положение.
  4. Шлагбаумы. Отличаются от вертушек тем, что закреплены не посередине, а ближе к 1 торцу и установлены на створке. Для запирания нужна открытая сверху скоба, в которую заходит щеколда. Открыть такой запор можно снаружи, прикрепив к подвижной части шнур или поворотную ручку.
  5. Крючки. Несложный внутренний запор, изготавливаемый из жесткой проволоки. Для фиксации калитки язычок крюка опускают в отверстие кольца. Подвижную часть крепят как на коробе, так и на створке. Колечко для фиксации ставят на противоположной части притвора.

Как изготовить засов самостоятельно

Да, сегодня можно купить надежный замок, который имеет несколько уровней защиты. Но некоторые умельцы продолжают применять свои знания на практике и делают несложные механизмы на калитку своими руками.

Итак, чтобы смастерить самый простой запор при помощи стержня и скоб, потребуются некоторые материалы и инструмент:

  • аппарат для сварки;
  • труба со стержнем;
  • электрическая дрель;
  • болгарка.


Схема изготовления засова

Металлические изделия (труба и прут) должны подбираться так, чтобы стержень свободно входил в трубу. Например, для тонкой трубы подойдет обычная арматура или профильная круглая трубка.

Дальше трубу надо разделить на два куска, длина которых зависит от длины створок. Отрезанные куски приваривают на одном уровне и вставляют в них подвижный стержень, на который крепится ручка. Также один конец можно загнуть таким образом, чтобы была возможность легко поворачивать модель в разные стороны.


Схема задвижки из обрезков трубы

Данную конструкцию можно дополнять различными крепежами, пружинами и петлями и тщательно продумать, как сделать более прочным основание запора.

Монтаж задвижки на калитку

Задвижку на калитку такого типа легко соорудить своими руками. Основным элементом конструкции является увесистая щеколда с набором приспособлений. Такую пластину можно изготовить или самостоятельно, или приобрести в готовом виде с набором расходников.

Выбираем самодельный или фабричный засов на ворота

Исходя из здравого смысла, констатируем, что на воротах двора частного дома, где мы проживаем постоянно, достаточно обеспечить запор изнутри. Такое решение подходит и к гаражным воротам. Если же ворота не находятся под контролем, например на даче, нужно добавить замок. Калитку также лучше запереть, причем в доме удобно иметь домофон с дистанционно управляемым замком.

Засов или щеколду можно приобрести в магазине. Условно разделим запорные устройства на:

  • засовы;
  • задвижки;
  • фиксаторы.

При этом установить заводское изделие бывает непросто, а порою невозможно. Более того, в условиях массового производства обязательно экономят металл, так что фабричный вариант часто имеет недостаточную прочность.

Во многих случаях, практичнее изготовить запор на ворота своими руками. У каждого хозяина всегда найдутся обрезки прутка, уголка и трубы, которые могут обрести новую полезную жизнь. При этом следует выбирать простую и надежную конструкцию устройства. Если существует необходимость обеспечить отпирание внутреннего засова снаружи, лучше приобрести фабричный ригельный замок.

Виды запоров

Прежде чем покупать засов, надо изучить его функционал и способы крепления к воротам. Запорные механизмы различаются между собой внешним видом, крепежом и самим устройством.

Различаются следующие способы крепления:

  1. Запоры, которые расположены в центре или внизу ворот, называются горизонтальными. Чаще всего они используются на гаражах. Обычно это так называемая щеколда с петлей-фиксатором, оболочкой и металлическим стержнем подвижного типа. Запоры в виде прутов из стали, которые служат как подвижная часть и располагаются в основном вверху или внизу ворот. Иногда их устанавливают по центру, как в горизонтальных запорах. Такое крепление называют вертикальным и применяют для распашных ворот и калиток.
  2. Некоторые задвижки ставят как дополнительный крепеж к основному замку или засову. Такие модули имеют средний уровень защиты, поэтому лучше фиксировать их в паре с другими, более прочными.

Все эти запоры можно видоизменять и дополнять в зависимости от типа и качества ворот и пожеланий хозяина частной собственности. К примеру, горизонтальные запоры лучше устанавливать по две штуки сверху и снизу, нежели закреплять один в центре. Первый вариант будет гораздо надежнее.


Обычная задвижка

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Есть много вариантов типов запорных приспособлений, которые отличаются между собой по месту установки на воротах и способу работы. Наиболее часто встречающимися из них являются следующие виды:

  1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

    Простой засов вертикального типа на воротах

  2. Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
  3. Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
  4. Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.

    Различные размеры засов на пружинах для ворот

  5. Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
  6. Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
  7. Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
  8. Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
  9. Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.
