Водопровод в квартире своими руками: схемы, разводка, монтаж

Обязанности по замене стояков в приватизированной квартире

Но сами владельцы могут ремонтировать только то оборудование, которое обслуживает непосредственно их квартиру. Поскольку это их частная собственность. А для ремонта общего имущества передают часть своих обязанностей управляющей компании, которая за них решает все технические проблемы.

Но подтверждение того факта, что все трубы, включая водопроводные, отопительные, газовые и канализационные являются собственностью жильцов дома, не отвечает на вопрос, кто все-таки должен менять стояки в приватизированной квартире? В том же документе говорится о таком понятии, как ремонт (текущий и капитальный).

Технология выполнения монтажа не имеет значения, если это делает мастер

От того, какие трубы используются, каким способом они будут разводиться, сколько сантехнических приборов и приспособлений будет подключаться, зависит ответ на вопрос, который задают постоянно – сколько стоит сделать разводку труб в ванной комнате.

Любой монтаж труб в ванной комнате и туалете, прежде всего, используют для наиболее функциональной работы трубопровода. Тип разводки и определяет эту функциональность. Например, при последовательной разводке все сантехнические устройства подключаются в одну линию – одно за другим. Это очень удобно при выполнении монтажа, но мало функционально с точки зрения использования. Напор воды распределяется одинаково по всей трубе, следовательно, при включении нескольких кранов одновременно, этот напор будет падать, что совсем неудобно, особенно, если стоит газовая колонка. К тому же при ремонтных работах необходимо отключать всю систему.

Коллекторная разводка не только более трудоёмкая, но и более удобная. К каждому сантехническому прибору подводится свой собственный участок трубы. Можно включать несколько кранов или других сантехнических устройств без опасения, что напор упадёт. Каждый участок снабжен запорным вентилем, чтобы не отключать всю систему если:

возникла аварийная ситуация;
необходимо поменять или отремонтировать кран;
нужно подсоединить дополнительное устройство, например, стиральную машину;
другие случаи.

Чаще всего выполняется разводка полипропиленовых труб в ванной и туалете, как самых удобных. Такие трубы можно спрятать в стене, они не ржавеют и прослужат много лет. Для надёжности стыков используют специальные материалы и оборудование. Работа с полипропиленовыми трубами требует аккуратности и последовательности.

Наши специалисты монтируют трубы из любого материала. Для этого у нас есть:

При необходимости, специалисты компании демонтируют старые трубы перед разводкой новых, более современных.

Не спрашивайте – сколько стоит разводка трубопроводов в квартире, в ванной или туалете, просто позвоните нам. Наши специалисты вместе с вами составят смету и быстро проведут необходимые работы. Наши цены «не кусаются», а мастера – высококлассные специалисты.

Проектирование схемы прокладки труб

Существуют две основных схемы – последовательная и коллекторная схема, а также комбинированная, сочетающая в себе элементы обоих вариантов.

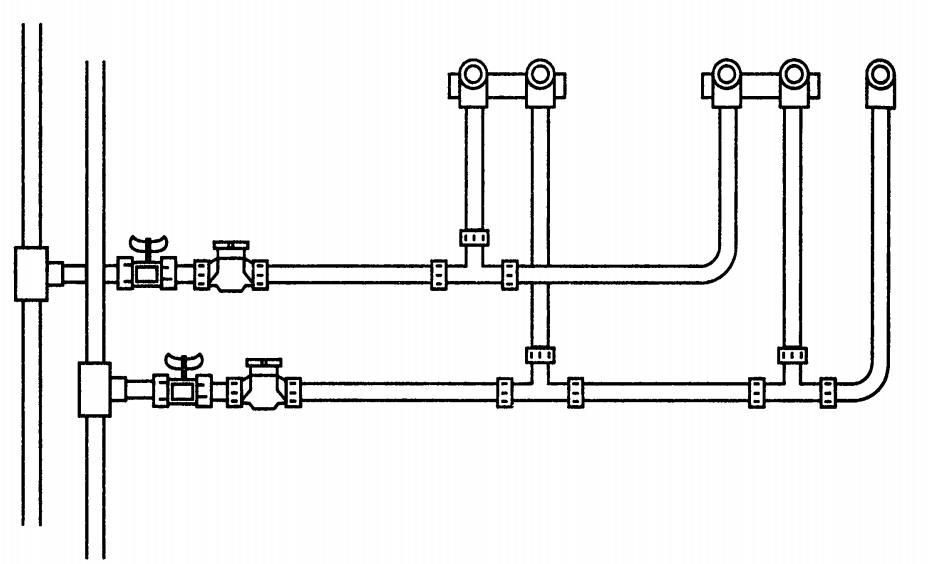

Последовательная – это схема водопровода, в которой все точки подключаются в определенной последовательности. От общей магистрали отходит труба, питающая водой одновременно большое количество людей. Основной недостаток такой схемы заключается в том, что при одновременном использовании воды сразу несколькими потребителями у первого будет самое высокое давление и хороший напор, а у последнего вода будет бежать намного хуже.

Коллекторная разводка воды в квартире прокладывается по другому принципу. Подвод воды из главной магистрали осуществляется в коллектор, а уже из него подается потребителям по отдельным трубам. Эта схема имеет существенное преимущество, поскольку каждый потребитель имеет собственный кран, который позволяет перекрыть подачу воды для проведения ремонтных и профилактических работ. Помимо этого, напор воды в каждом доме или квартире будет одинаков. Основным недостатком коллекторной разводки является дороговизна, поскольку для ее реализации необходимо больше материалов и элементов.

Материалы и инструменты

Рассмотрим все, что понадобиться для создания трубопровода в квартире:

В первую очередь, безусловно, нужно приобрести трубы. Пластиковые, металлопластиковые, медные – ассортимент огромен. И каждая разновидность имеет свою цены, свои преимущества и недостатки. Выбор за вами. Главное подобрать нужный диаметр в соответствии с необходимым напором воды, с протяженностью магистрали, с количеством бытовых приборов. Здесь действует принцип: чем больше потребность, тем больше диаметр.
Вам понадобятся следующие дополнительные материалы:

Крепёж для трубы

крепежи;
переходники;
шланги, краны и прочие материалы для сантехники и приборов быта.

Из профессионального оборудования подготовьте сварочный аппарат, перфоратор, угловая шлифмашины.
Ручной инструмент: рулетка, уровень, молоток.
Средства защиты.

Некоторые рекомендации по выбору материала и инструмента

Итак, замена водопровода, вне зависимости от объема работ, требует наличия некоторых инструментов. Кроме того, следует внимательно отнестись к выбору материала для водопровода. Замена труб водоснабжения может быть произведена трубами из разного материала. Однако у всех есть своя сфера применения.

Замена водопроводных труб

В общем случае есть следующие правила и рекомендации по проделке такой работы своими руками у себя в квартире или доме:

В том случае, когда замена водопроводных труб осуществляется скрыто, то лучше всего использовать полипропиленовые трубы, которые армированы стекловолокном;
Сегодня очень широкое распространение получили металлопластиковые трубы, а вот век металлических уже закончен. Однако лучшими на данный момент из всех труб для горячего водоснабжение являются полипропиленовые. Они лучше металлопластиковых тем, что последние при многократном повторении смены температурного режима приходят в негодность;
Что касается соединений, то их нужно делать своими руками в доступных местах, чтобы в случае аварии до них можно было очень легко добраться и произвести ремонт;
Замена водопроводных труб в квартире должна сопровождаться и заменой запорной арматуры. Выбирать нужно только те краны, которые имеют шариковый механизм;
Что касается труб, то для водопровода нужно использовать только те, которые подходят под его характеристики. Например, температура поступающей воды в квартире, качество этой воды, наличие материальных средств;
Как уже было сказано, для горячего водоснабжения оптимальным вариантом являются полипропиленовые изделия. Они способны выдерживать температуру носителя до 80 градусов, при этом легки в эксплуатации и имеют оптимальное соотношение цена/качество.

Замена водопровода в доме своими руками часто выполняется потому, что старая система водоснабжения не могла обеспечить потребителям нормальное давление. Причин тому может быть масса. Чтобы даже с очень низким давлением в системе обеспечить нормальный напор, в новую схему вводят такое устройство, как повышающий насос;
Для очистки воды необходимо установить специальные фильтры. Они могут быть частью стояков, или выводиться отдельно. Надо сказать что для стояков больше подойдут фильтры грубой очистки, которые будут избавлять воду от песка, ржавчины и тому подобных примесей. Что касается более тонких фильтров, то их ставят непосредственно под краном.

Материалы для замены водопровода

Кроме всех перечисленных материалов понадобятся многочисленные резиновые прокладки. А также могут понадобиться специальные крепежные элементы для стоков и горизонтальных труб.

Советы по укладке водопроводных труб

[vc_column width=»1/1″]

Ремонт или разводка труб в квартире с нуля может производиться с использованием следующих изделий:

Оцинкованные или из нержавеющей стали. Разводка воды в квартире уже давно осуществляется при помощи этих материалов. Их основные преимущества – долговечность и прочность. К недостаткам можно отнести сложность монтажа, который включает в себя необходимость скручивания труб между собой. К тому же, внутри этих изделий со временем появляется слой ржавчины, что очень плохо влияет на качество воды.
Полиэтиленовые и полипропиленовые. Устройство водопровода с их применением имеет целый ряд достоинств. К продаже они выпускаются в разном диаметре, являются долговечными, прочными и эластичными, а также легко могут быть замаскированы под штукатуркой, пластиком и другими материалами для финишной отделки стен. Трубопровод из полипропилена можно сделать своими руками, но для этого нужен специальный сварочный аппарат для пластика.

С составления схемы разводки начинаются работы по замене или организации нового водопровода в квартире. Она обязательно должна включать в себя габариты помещений, в которых будет произведена установка сантехники. В ней также должна содержаться информация о том, трубы какого диаметра будут располагаться в том или ином месте.

Запорно-регулировочная арматура, которая является неотъемлемой составляющей данной системы, должна обязательно быть отмечена на схеме. Смонтированный водопровод в квартире своими руками, схема которого напрямую влияет на правильность подключения всех устройств, будет работать правильно в том случае, если помимо вышеперечисленного, она будет содержать еще и информацию о длине узлов, а также о том, в каких местах необходимо сделать загибы труб.

Замена водопроводных труб на пропиленовые производится с использованием специального сварочного аппарата. Перед этим трубы необходимо вымерить рулеткой и нанести на них отметки маркером. Разрезать полипропиленовые изделия следует при помощи специальных ножниц, держа их под прямым углом. На каждом отрезке трубы обязательно нужно сделать отметку глубины сварки. Она зависит от размера фитинга.

Перед тем, как сделать надежные соединения, следует также отторцевать средний слой окончания трубы примерно на 1-2 мм. Осуществлять сварку следует при температуре от 240 до 260 градусов. На аппарат необходимо поместить насадки, подходящие к трубам по диаметру и подождать, пока он нагреется. После этого нужно поместить на насадки с двух сторон трубы или фитинги и подождать семь или восемь секунд. При этом не следует производить резких или вращающих движений, поскольку именно от этого зависит то, насколько эстетичной будет разводка труб в квартире.

Замена труб водоснабжения в квартире может осуществляться двумя способами:

Закрытый. Данный метод идеален для небольших квартир. Однако помимо преимуществ, к которым в первую очередь относится возможность разместить в маленьком по квадратуре санузле всю необходимую сантехнику, он имеет также и недостатки. Речь идет о процессе штробления стен, который является весьма трудоемким и оставляет после себя массу бетонной пыли. Еще один недостаток – это отсутствие возможности провести ремонтные работы без снятия части материалов для декоративной отделки стен.
Открытый. Чаще всего водоснабжение в квартире организуется именно этим методом. С его помощью можно осуществить монтаж любых видов труб без штробления стен. Однако полезная площадь помещения при этом уменьшится и все узлы и соединения будут на виду.

Перед тем, как начать монтаж водопровода, следует перекрыть воду в стояках и отсоединить все сантехническое оборудование и старые трубы. После этого необходимо, руководствуясь схемой, измерить количество и длину каждой трубы и нарезать эти изделия по осуществленным замерам.

Начинать монтаж следует от основного стояка, последовательно соединяя трубы, фитинги и запорно-регулировочную арматуру при помощи паяльного аппарата для полипропилена. Помните, что соединения должны быть ровными. Если вы спаяли трубы не правильно, отрежьте этот участок при помощи специальных ножниц и произведите соединение заново. Таким образом, вам удастся развести водопроводные трубы и осуществить монтаж сантехники в квартире своими руками.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих

При их покупке важно выбирать детали от того же производителя, что и трубы. Муфты. Наиболее простая соединительная деталь

По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы

Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

Нормативные требования

Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Особенности коллекторной схемы

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

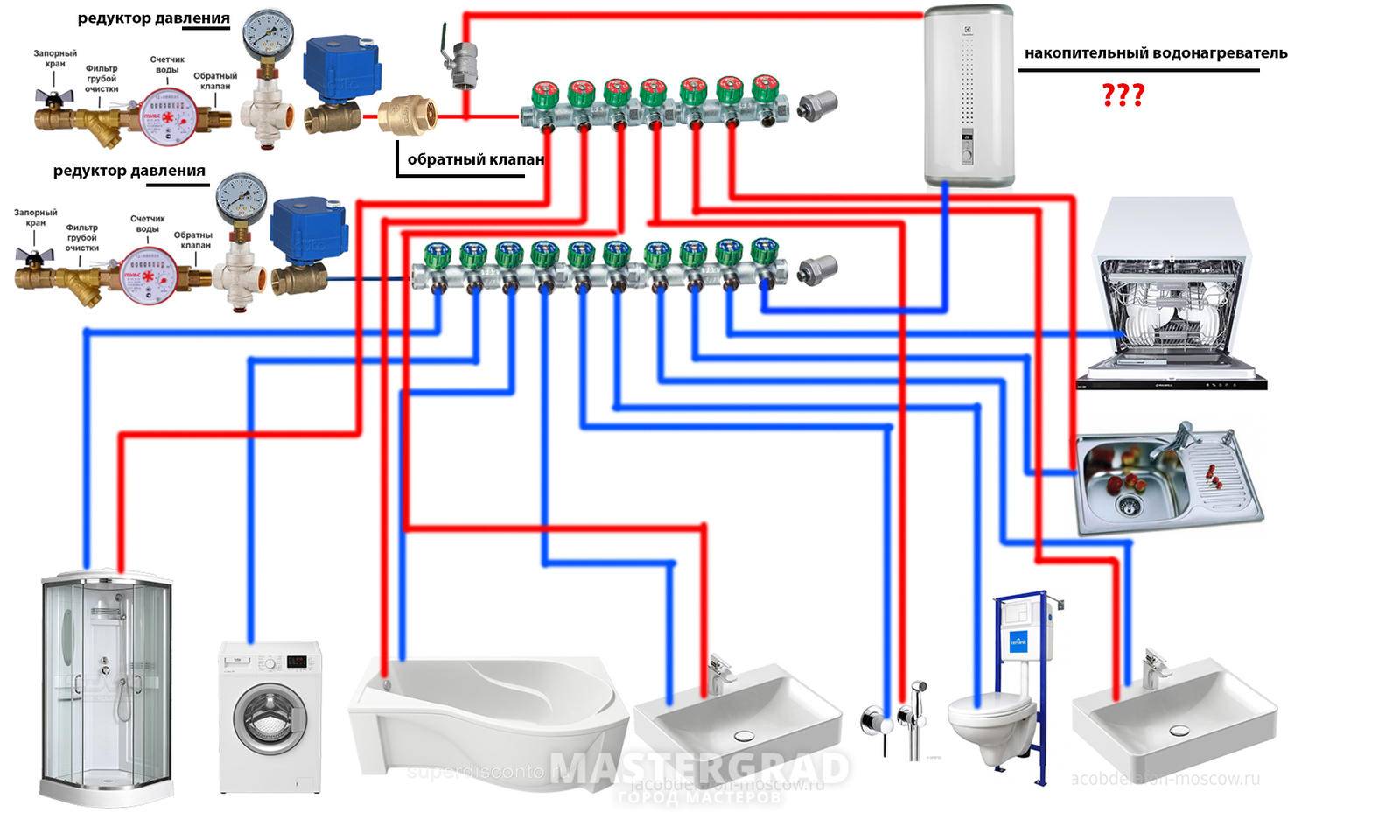

На этой схеме наглядно представлено устройство коллекторного варианта разводки водопровода в квартире. Основной поток воды выводится на коллектор, к которому подключают отдельно каждый предмет сантехники

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе. Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

По конструкции коллектор для водопровода — относительно не сложное устройство. При желании его можно выбрать и установить самостоятельно

Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. Поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования. Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно. Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К умывальникам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.

В старых домах

Безусловно, в системах водоснабжения в хрущевке, сталинке и прочих многоэтажных домах старой постройки будут существенные различия с трубопроводом новостройки.

Например, в новых домах используют в основном для устройства водоснабжения. А попробуйте заменить часть трубы в сталинке на пластиковую разновидность – получите только сырость по всему полу, стенам из-за образующегося постоянно конденсата.

Также разница будет ощутимой, когда начнете планировать расположение точек подачи воды – напрямую зависит от особенностей планировки.

Множество нюансов в устройстве трубопровода в старых домах и новостройках, также как и в частном доме и в квартире. Всегда первый вариант более сложный, усовершенствованный и требует учесть массу рекомендаций и особенностей (например, протяженность магистрали, наличие дополнительных приборов, линий).

Виды водопроводных труб

Существует четыре вида водопроводных труб:

медные трубы;
металлопластиковые;
пластиковые;
стальные оцинкованные трубы;

Медные водопроводные трубы

Разводка водопровода из медных труб

Медные водопроводные трубы отличаются своей высокой прочностью качеством обработки воды. Из-за большого количества хлора, который находится в водопроводных трубах, их стенки со временем разрушаются. Происходит это потому что, хлор вступает в реакцию с поверхностью труб.

В случае с медью, этого не происходит: наоборот, благодаря возникающей реакции происходит образование защитного слоя, который сохраняет водопровод в хорошем состоянии.

Медь считается полезным элементом для человека, из-за чего медные водопроводные трубы и пользуются большой популярностью среди населения. Также, водопровод из медных труб, обладает свойством самоочищения, и вам не придется часто залазить и прочищать его от засоров.

Сварка медных труб делается просто и быстро. В магазинах продаются отрезки длиной от 1 до25 метров. Если вам нужно соединить один отрезок с другим, обработайте края труб напильником, устраняя этим шероховатости.

Медь легко гнется, и, чтобы придать какую-либо форму медной трубе, достаточно одного инструмента – трубогиба, который очень аккуратно сгибает металл и не вызывает в дальнейшем возникновения трещин в месте сгиба.

Металлопластиковые трубы

Значение металлопластиковых труб в устройстве систем отопления, водоснабжения, кондиционирования – очень велико. Некоторые люди просто не могут представить свой водопровод из не металлопластиковых труб.

Трубы из металлопластика очень легко сгибаются, подстраиваются под любую геометрию помещения и системы водопровода. Они имеют полнейшую устойчивость к проникновению кислорода, обладают антикоррозийными свойствами, легко переносят морозы.

Все это – самые ценные качества для водопроводных труб. Также металлопластиковые трубы обладают большим сроком службы – около 35 лет, если температура теплоносителя не превышает 90 градусов.

Водопровод из металлопластика требует большого ухода и оберегания от различных воздействий: искр, огня, ударов, резких перепадов температуры. Но такой уход себя окупит сполна, ведь срок службы действительно впечатляет.

Пластиковые трубы

Пластиковые трубы имеют немного меньшую популярность, чем два вида, описанные нами выше, но, в последние годы темп их распространения впечатляет.

Трубы из пластика где-то в 3-10 раз (зависит от различных дополнительных факторов) легче металлических, не поддаются коррозии и устойчивы ко многим химических элементам, легко монтируются и обладают почти идеально гладкой оболочкой внутри.

Основные области применения труб из пластика – это системы внешнего, а также внутреннего водоотведения и водоснабжения.

Оцинкованные трубы

Оцинкованные трубы – это электросварные стальные трубы, которые изготовляются из сплава углерода с железом. Основная область такого вида труб – создание газопроводов и водопроводов, а также систем отопления. На оцинкованных трубах не остаются видимые швы от скрепления, свариваются трубы электросваркой встык, оцинкованы как внутри, так и снаружи.

На прочность и долгосрочностью водопровода из оцинкованной трубы влияют несколько факторов: способ изготовления, возможные контакты с другими материалами, качество воды, металлопрокат.

Выводы и полезное видео по теме

Если владелец намерен выполнить работы самостоятельно, то рекомендуется ознакомиться с видеороликами, в которых показано, как правильно сделать разводку труб горячего и холодного водоснабжения. Для обеспечения безаварийной работы необходимо определиться со схемой разведения магистралей, а затем разработать проект. На основе подготовленной документации производится расчет количества материалов.

Правильно укомплектованная разводка включает множество приборов управления, контроля, защиты и учета. Чтобы система была работоспособной, перед тем, как сделать разводку воды, составляют схему, на которой изображаются трассы с ответвлениями, а также расстановка всех необходимых элементов. Это могут сделать в специализированной компании, если процесс покажется слишком сложным.
