План дома с мансардой и гаражом

Решение простых важных вопросов

С последним пунктом проще всего, санузел ставят на том этаже, где больше проводишь времени. Проще всего поставить на нижнем этаже, меньше проблем с разводкой канализации и больше свободного пространства на мансарде. Обойтись без туалета не получится, если внутри помещения гаража вы проводите подряд больше 10-12 часов, если в проекте свободное место, сделайте две точки, на первом этаже и мансарде.

С удобствами неразрывно связана главная головная боль проектов с мансардой, а именно — обустройство лестницы на второй этаж. Если мансарда для вас — всего лишь склад, то правильным будет сделать откидную лестницу пожарного типа, как на фото.

Для гаражей, у которых площадь мансарды достигает 30 и более метров, нужно делать лестницу винтом или в виде двух маршей змейкой. Такой проект лестницы можно использовать в любых вариантах гаражей, даже самых малогабаритных.

Если мансарда по проекту будет использоваться в качестве полноценного жилья, то есть смысл сделать наружную лестницу. Возможно, это не украшает постройку, но такое решение намного удобнее и практичнее внутренних переходов. Это безопаснее, с точки зрения пожарных, и не нужно вдыхать выхлопные газы.

Помещение бокса для автомобилей и пространство мансарды должны соединяться герметично закрываемой дверью, кроме того, на каждом этаже по проекту должна быть своя система принудительной вентиляции.

Интересные проекты гаража с мансардой

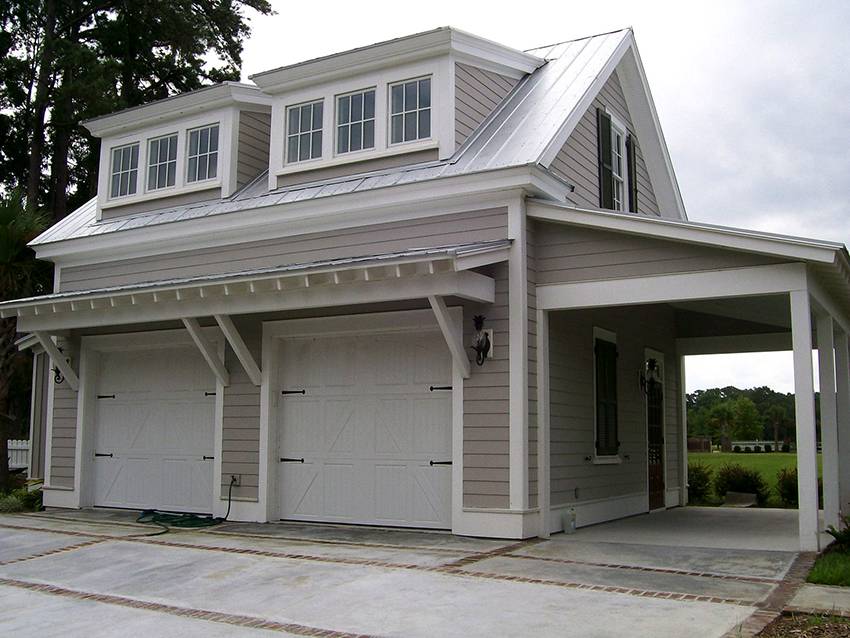

Для обустройства полноценного жилого варианта мансарды лучше всего подойдет проект гаража на два автомобиля с полезной площадью второго этажа 70 м2. Здание высотой почти в 8 м строится из пенобетона на ленточном фундаменте. Кровля из металлочерепицы настилается на наслонные стропила из бруса. Для утепления используется минволокно, перекрытия изготавливаются из пустотелых бетонных плит.

Особенностью проекта является наличие внешней лестницы для второго этажа мансарды. Вход в жилое помещение расположен на втором этаже, за счет использования ломаной крыши входная дверь находится на одном уровне с мансардой. В проекте есть крыльцо с навесом, опирающимся на стойки из бруса. По признанию специалистов, подобное оформление входа в мансарду является одним из самых удачных, как с точки зрения дизайна, так и технологии строительства.

Площадь мансарды разбивается на две спальни, гостиную, санузел, ванную и кухню. По сути, на втором этаже гаража по проекту хватает места, как для полноценного одноэтажного дома.

Наличие отдельного входа позволяет использовать первый этаж не только в роли гаража, но и для ремонта или обслуживания автомобилей на коммерческой основе.

Если предыдущий проект показался вам чересчур затратным, можно построить гараж меньших размеров в стиле деревенского дома. Такое решение больше подходит для гаража на загородном участке или даче.

По проекту коробка гаража строится из газобетона или пеноблоков на свайном или ленточном фундаменте. Перекрытие изготавливается из армированного бетона, что позволяет усилить верхний пояс коробки из пеноблоков. Благодаря использованию двух полувальм в конструкции крыши, здание смотрится более выразительно. Кроме того, такое решение позволяет снизить нагрузку на верхнюю часть фронтонов крыши. Используемый для стропил брус 100х100 мм, мощная обрешетка и большой угол наклона скатов в 38о дает возможность использовать керамическую либо цементно-песчаную черепицу.

По проекту размеры первого этажа 7х7м, общей площадью в 40 квадратов, позволяют поставить две легковые машины и прицеп. Жилое помещение мансарды занимает 19м2, что в принципе достаточно для дачного или загородного варианта гаража. Этажи соединяются полувинтовой лестницей из бруса и сосновой рейки. По проекту здание не отапливается, поэтому внутри помещения нет санузла или котельной.

Разумеется, конструкции гаражей с мансардой не ограничиваются только огромными постройками, размером в полноценный жилой дом. При желании можно найти проект и перестроить уже имеющийся гараж 5х6 м в постройку с мансардным этажом.

В этом случае размеры мансарды уменьшатся до 12 м2, при высоте потолков 180 см. Из-за этого скаты крыши приходится делать относительно покатыми, с углом наклона до 27о. Здание получилось очень компактным и удобным, но небольшие размеры мансардного помещения вряд ли позволят использовать его в качестве жилого. Скорее это будет склад или место хранения ненужных вещей.

Если коробка гаража первоначально возведена из кирпича, то мансарду можно достроить каркасно-щитовым способом или дополнительными рядами пеноблоков, стянутыми арматурой. Нижний этаж утепляют ЭППС, и всю постройку зашивают сайдинговыми панелями. Крышу и потолочное перекрытие изготавливают из бруса и плит ОСБ.

Соответствие очертания сооружения размерам земельного участка

При возникновении необходимости в создании большой жилой площади при скромных размерах земельного участка многие выбирают двухэтажные постройки, различные вариации которых можно увидеть на фото проектов домов 8 на 10 с мансардой и гаражом. Однако ежедневные перемещения по лестницам придутся по вкусу немногим. Особенно это касается людей преклонного возраста и лиц, ограниченных в передвижении

В этом случае стоит обратить внимание на проекты одноэтажных домов с гаражом и мансардой

Если участок узкий, лучше отдать предпочтение варианту строения с глухой стеной, на которой отсутствуют окна и двери. Такое решение позволит возвести дом с мансардой в непосредственной близости от границы раздела участка. Вдоль продольных стен можно разместить постройку для хозяйственных нужд.

Дом с мансардой – это отличное решение для маленького участка

При выборе варианта планировки помещения необходимо расположить гостиную и спальни по торцам здания, благодаря чему будет обеспечено максимальное проникновение естественного света в помещение, в том числе и в мансарду. Вход следует разместить во фронтонной или торцевой части. Размещение гаража с мансардой – фото наглядно это отображают – также выбирается фронтонное.

Варианты проектов для создания больших построек

Сегодня существует множество вариаций готовых проектов домов и коттеджей с мансардой и гаражом. Все они отличаются габаритами и внутренним наполнением. Существуют варианты одноэтажных и двухэтажных строений, помещений с цокольным этажом, винным хранилищем или баней.

Для строения дома с мансардой и гаражом можно воспользоваться готовым проектом

Дома с площадью более 100 м² намного проще обустроить. Фото планов строений наглядно отображают множество различных вариаций, в том числе это проекты гаража и мансарды на 2 машины. Мансардный этаж будет более вместительным благодаря большой свободной площади. Здесь существует возможность организовать несколько жилых комнат, обустроить спортзал, поставить бильярдный стол или создать просторную гостиную. Гараж, который может иметь разные габариты, несложно пристроить с любой стороны сооружения. При этом в обязательном порядке следует учитывать эстетику дома, чтобы пристройка не искажала его пропорции.

Возведение габаритного строения можно осуществлять по проекту одноэтажного дома с гаражом на 2 машины. Особенно это актуально, когда в семье насчитывается два автомобиля. Над гаражом можно организовать зимний сад, домашний кинотеатр или игровую, что наглядно отображено на фото гаража на 2 машины с мансардой.

Можно придать строению стильность и оригинальность, заменив стандартные стены мансардного этажа стеклянными. Также владельцы двух и более автомобилей по достоинству оценят проект дома с гаражом под домом, расположенным на первом этаже. Жилые комнаты в этом случае находятся в мансардном помещении, которое планируется исходя из личных предпочтений хозяев дома. Различные варианты можно увидеть на фото проектов гаража с жилой мансардой.

Вариации проектов небольших домов: фото примеры

Проекты домов с мансардой до 100 м² требуют более внимательного подхода при обустройстве жилого помещения и гаража. Если дом вытянутый и узкий, гараж пристраивают с торца. В случае квадратного строения пристройку можно выполнить с любой стороны. Еще одним вариантом, который часто предусматривается в проекте дома 6 на 8 с мансардой, является оборудование цокольного этажа, где можно обустроить гараж. Такое решение позволит получить компактное, вместительное, многофункциональное и стильное строение на небольшой территории. По соседству с гаражом можно обустроить парную или баню.

Проектирование небольшого дома с мансардой требует более внимательного подхода

Мансарда в этом случае будет иметь меньшую площадь. Здесь возможно расположение всего одной комнаты

Поэтому, чтобы получить максимум свободного пространства, особое внимание следует уделить конструкции крыши, выбрав ломаный вариант. Для дачной версии мансардное помещение может быть использовано в качестве хозяйственного помещения

В этом случае рекомендуется обустроить двускатную крышу, вследствие чего удастся существенно сэкономить на строительстве.

При создании дизайна домов часто применяются дополнительные архитектурные элементы, благодаря которым создается не только презентабельный и стильный внешний вид строения, но и расширяется свободное пространство внутри дома. Одним из таких элементов является эркер. Фото домов с гаражом и мансардой наглядно демонстрируют множество вариаций его расположения.

Также можно использовать колонны, эксклюзивные окна. Дополнительное обустройство террасы или веранды облагородит строение, сделав его более уютным. Для комфортного летнего отдыха отнюдь нелишним будет создание балкона.

Если дом имеет прямоугольную форму, то гараж лучше расположить с торца

Внимания заслуживает проект дома с мансардой (фото это наглядно отображают), где гараж покрывает плоская крыша, которая является основанием террасы. Эстетичность и элегантность конструкции достигается умелым комбинированием отделочных материалов. Для большой семьи придется по душе просторный коттедж с мансардой, увенчанной ломаной крышей, что обеспечивает максимальное целевое использование мансардного этажа.

Прежде чем определиться с конкретным вариантом, следует подробно изучить различные проекты, где в плане дома с мансардой и гаражом представлены всевозможные вариации внутренней планировки помещений. Опытные специалисты адаптируют выбранную разработку под конкретный регион и внесут необходимые изменения, основываясь на пожеланиях заказчика.

Общий принцип строительства мансарды над гаражом

Схема гаража с мансардой.

Чтобы возвести гараж с мансардой своими руками, очень важно придерживаться плана проведения строительных работ. Для примера рассмотрим, как производится строительство и планировка гаража с жилой мансардой из пеноблоков. Типичный процесс состоит из следующего спектра работ:

Типичный процесс состоит из следующего спектра работ:

  1. Устройство фундаментной опоры. Тип фундамент необходимо выбирать в зависимости от характеристики почвы, уровня залегания подземных вод и местности. Чаще всего это ленточный фундамент или же монолитный.
  2. Устройство цоколя, подвала, смотровой ямы, если они предусмотрены планом.
  3. Возведение стен.
  4. Постройка мансарды.
  5. Обустройство крыши.
  6. Отделочные работы.

Как было сказано ранее, для относительно легкого сооружения достаточно обустроить ленточный или же монолитный фундамент. Опорная система устанавливается только после утверждения плана и разметки земельного участка. В первую очередь необходимо вырыть траншею размерами, соответствующими типоразмерам пеноблоков.

Если в плане обустройство цоколя или подземки, то после этого выкапывается еще одна яма – для устройства подвального помещения.

Следующим этапом обустройства гаража с мансардой является устройство опалубки, по габаритам которой осуществляется заливка основания. Дальше идет этап засыпки сухого слоя фундамента. Он состоит из песка и щебня. Толщина этого слоя составляет порядка 15-30 см. Песчано-щебневая прослойка устилается гидроизоляцией.

В большинстве случае – это рубероид, уложенный в 2 слоя.

Проект гаража с мансардой.

Перед заливкой бетонного раствора в опалубку устанавливается арматурный слой, благодаря чему удается сделать фундамент более прочным и устойчивым к разрушениям. В качестве армирующих элементов может использоваться проволока диаметром 5-7 мм, сваренная между собой по периметру всей опалубки.

Останется только забетонировать опалубку. Время застывания раствора колеблется в рамках от 7 до 10 дней. Все зависит от условий, при которых осуществляются строительные работы.

В случае, когда планом предусматривается наличие подвального помещения, то, помимо фундамента, дополнительно заливается и подземная часть будущей постройки. Также советуем оградить данное пространство от гаража дверью.

Важно! Ворота для гаража лучше ставить до возведения стен. Это позволит надежно зафиксировать их в процессе кладки блоков.

Возведение стен производится с помощью различного материала: газобетон, пеноблоки, деревянный сруб

Последний вариант считается небезопасным, поскольку при любой искре дерево может воспламениться и привести к пожару

Возведение стен производится с помощью различного материала: газобетон, пеноблоки, деревянный сруб. Последний вариант считается небезопасным, поскольку при любой искре дерево может воспламениться и привести к пожару.

Кроме того, каркасные постройки подвержены возгоранию и быстрому впитыванию запахов, что, по истечению нескольких лет эксплуатации, опасно для проживающих в таком сооружении людей.

Стены возводятся по такому алгоритму:

Устройство основания. На этом этапе производится гидроизоляция высохнувшего фундамента.

Первый слой кладки укладывают посредством оцилиндрованного бруса. Этой технологией пользуются во время возведения каменных домой и небольших кирпичных строений, оборудованных балконом, верандой.

На брус устанавливают стойки и другие элементы жесткости

На этом этапе важно проконтролировать перпендикулярность расположения данных конструктивных элементов, ведь от этого зависит прочность и устойчивость возводимого сооружения. Дальше осуществляется монтаж дополнительных элементов усиления – балки, фермы с параллельной обвязкой

И завершающим этапом является кладка блоков.

После этого стены отделываются. Фасадная часть современных построек, в подавляющем большинстве, покрывается клинкерной плиткой. Она обладает высокими эксплуатационными характеристиками и устойчива к агрессивным внешним факторам.

План гаража с хозблоком и мансардой.

Что касается кровли, то для гаража с мансардой наиболее выгодным вариантом будет крыша односкатного типа. Она простота в возведении и не требует строительных навыков. Принцип возведения кровли следующий:

  • установка опорных балок на стены;
  • устройство фундаментной стяжки;
  • гидроизоляция;
  • утепление;
  • повторная гидроизоляция и облицовка.

Стоит отметить, что крыша должна быть по размерам больше на 15-20 см по периметру стен. Это убережет стыки от попадания осадков и продлит их срок службы. По завершению строительных работ устанавливается дверь на мансарду.

Варианты внутренней планировки дома с мансардой

Внутреннее расположение помещений выполняется с учетом требований заказчика на стадии разработки проекта гаража с мансардой – фото планировки наглядно демонстрируют различные варианты. Здесь все зависит от желаемого количества комнат, их предназначения, что определяется составом семьи и требованиями владельцев. Однако данные строения требуют особого внимания к определению варианта хода из дома в гараж и типа конструкции лестницы.

Мансарда может выступать в роли гостиной, кабинета или спальни

Комфортный и удобный подъем на этаж обеспечивает лестница с большим углом наклона. Следует учесть, что такая конструкция требует большого количества свободной территории. Разумным выходом из подобной ситуации является обустройство под лестницей практичной кладовой, книжных стеллажей или вместительного шкафа для одежды или бытовых предметов.

Компактную конструкцию имеет винтовая лестница. Однако она не отличается удобством. Но в случае выбора такой конструкции требуется продумать крутизну спирали, оптимальную ширину ступеней и высоту проступей.

Вход в гараж можно организовать непосредственно из дома. В этом случае необходимо продумать конструкцию тамбура. Должны быть предусмотрены мероприятия по снижению уровня шума и обеспечению надежного барьера от проникновения в жилое помещение запахов топлива и угарного газа. Проект гаража на две машины с мансардой владельцы оценят по достоинству во время непогоды. Несмотря на это, более рациональным все равно считается один вход в гараж с улицы.

Встроенный или пристроенный

Гараж может быть конструкционной частью здания или пристройкой к нему. Встроенные гаражи обычно проектируются в сложных по архитектуре коттеджах. Они являются неотъемлемой частью дома и поэтому их проще обустроить. Но пристроенный, стоящий под отдельной кровлей более безопасен для жилых помещений.

Гараж встроенный в конструкцию домаИсточник ruza-family-park.ru

Гараж-пристройку не обязательно возводить сразу. Его можно пристроить к уже готовому зданию в любой удобный момент. Так, если будущие домовладельцы имеют ограниченный бюджет, они могут построить сначала только дом и оставить место рядом с ним для пристройки. На этом месте можно временно установить навес.

Пристроенный к дому гаражИсточник yandex.ru

Советы

Существует большое количество советов по поводу того, как следует составлять проект дома.

Что касается проектных планов домов с мансардой и гаражом, то здесь есть несколько специфических правил:

  • Обязательно нужно согласовать проект в вышестоящих инстанциях. Лучше купить готовый проект или обратиться за индивидуальным планом к специализированным организациям. Они проведут все расчеты и подготовят все необходимые документы.
  • Рассчитывайте нагрузку на стены и основание. Именно поэтому лучше планировать мансарду еще в начале проектирования.
  • Если утеплять гараж не обязательно, то гидроизоляцию непременно нужно сделать на высшем уровне, чтобы избежать появления коррозии на авто.

Правильное утепление небольшого дома с мансардой и гаражом

Дома с мансардой нуждаются в организации правильного утепления. Гараж утеплять необязательно

Здесь важно организовать хорошую вентиляцию. Самым сложным этапом является утепление мансардного этажа

Здесь важно исключить возникновение сквозняков и проникновение холодных порывов ветра. Также следует должным образом организовать гидроизоляцию. Выбор утеплителя зависит от типа помещений, что находятся под мансардой, и от длительности времяпрепровождения на этаже.

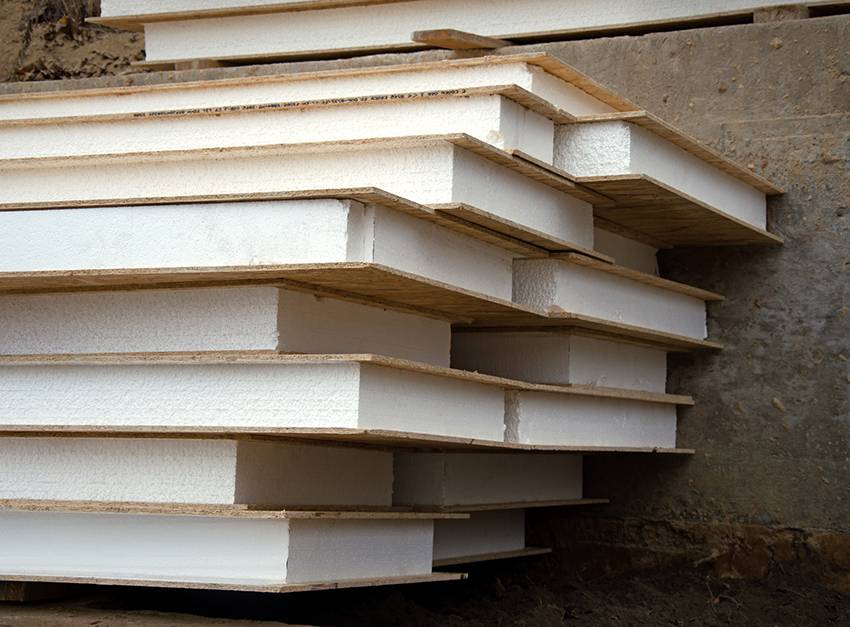

Наиболее популярный материал – пенопласт. Он поставляется в плитах, благодаря чему обеспечивается его удобная транспортировка и монтаж. Материал характеризуется легким весом, хорошими теплоизоляционными свойствами, низкой стоимостью. Среди недостатков можно выделить легкость воспламенения и большую вероятность раздробления изделия при монтаже.

Наиболее популярным материалом для утепления домов является пенопласт

Еще одним бюджетным материалом, что часто используется для утепления мансард, является стекловата, имеющая высокую степень теплоизоляции и устойчивость к воспламенению. Однако работать с материалом тяжело, поскольку он выделяет в воздух опасную для здоровья человека стеклянную пыль, которая может повредить дыхательные пути. Монтаж изделия следует производить в специальных средствах защиты, оберегающих органы дыхания и кожу от повреждения.

Эквивалентом стекловаты, который обладает теми же характеристиками, но лишен недостатков, является минеральная вата. Помимо этого, материал характеризуется устойчивостью к повышенной влажности, хорошей паронепроницаемостью, невосприимчивостью к зарождению микроорганизмов, пониженными теплопроводящими свойствами и экологичностью. Такие отличительные достоинства отражаются на стоимости материала.

Правильное утепление небольшого дома с мансардой и гаражом

Дома с мансардой нуждаются в организации правильного утепления. Гараж утеплять необязательно

Здесь важно организовать хорошую вентиляцию. Самым сложным этапом является утепление мансардного этажа

Здесь важно исключить возникновение сквозняков и проникновение холодных порывов ветра. Также следует должным образом организовать гидроизоляцию. Выбор утеплителя зависит от типа помещений, что находятся под мансардой, и от длительности времяпрепровождения на этаже.

Наиболее популярный материал – пенопласт. Он поставляется в плитах, благодаря чему обеспечивается его удобная транспортировка и монтаж. Материал характеризуется легким весом, хорошими теплоизоляционными свойствами, низкой стоимостью. Среди недостатков можно выделить легкость воспламенения и большую вероятность раздробления изделия при монтаже.

Наиболее популярным материалом для утепления домов является пенопласт

Еще одним бюджетным материалом, что часто используется для утепления мансард, является стекловата, имеющая высокую степень теплоизоляции и устойчивость к воспламенению. Однако работать с материалом тяжело, поскольку он выделяет в воздух опасную для здоровья человека стеклянную пыль, которая может повредить дыхательные пути. Монтаж изделия следует производить в специальных средствах защиты, оберегающих органы дыхания и кожу от повреждения.

Эквивалентом стекловаты, который обладает теми же характеристиками, но лишен недостатков, является минеральная вата. Помимо этого, материал характеризуется устойчивостью к повышенной влажности, хорошей паронепроницаемостью, невосприимчивостью к зарождению микроорганизмов, пониженными теплопроводящими свойствами и экологичностью. Такие отличительные достоинства отражаются на стоимости материала.
