Как сделать самодельный земляной бур (ямобур, землебур)

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

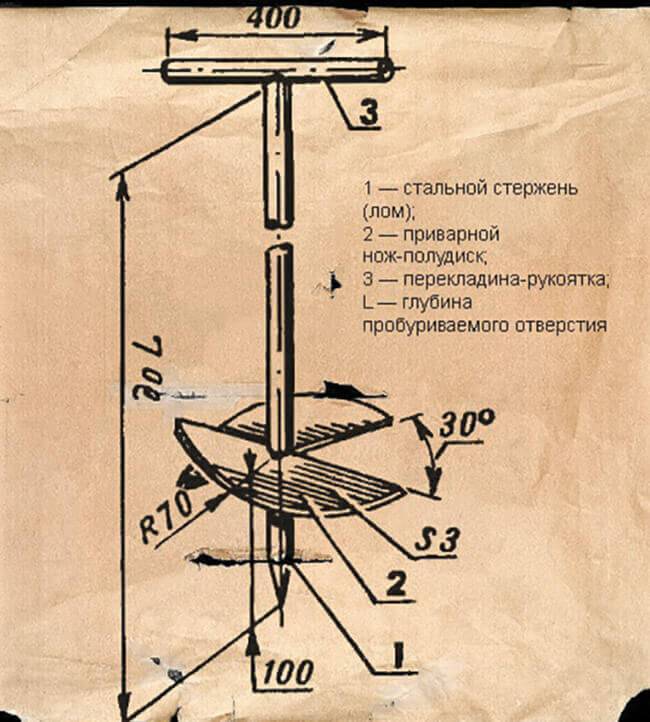

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Бур для сверления скважин под столбы своими руками — инструкция и чертежи

Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.

Конструкция бура

технология применения бура

Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму

Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике

На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:

• Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
• Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
• Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.

Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.

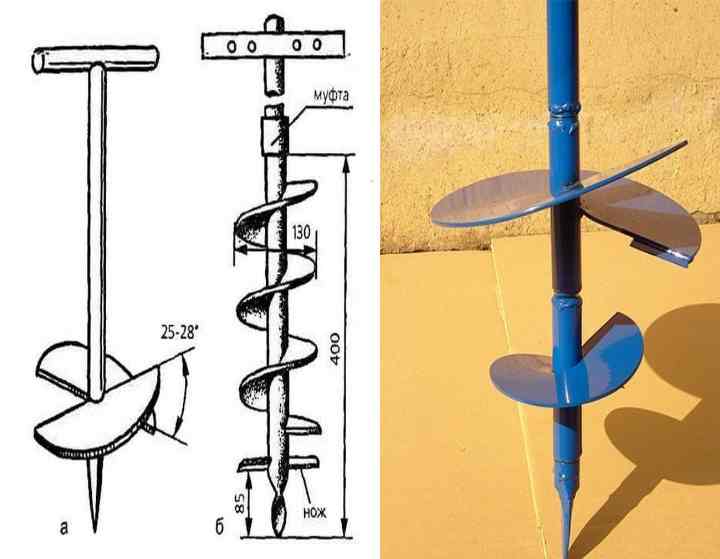

Виды буров

Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.

Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:

• Для удаления грунта необходимо каждый раз извлекать бур из скважины.
• Невозможно сформировать расширенную область в нижней части фундамента.
• При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.

Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.

Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.

Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.

Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.

Самостоятельное изготовление

После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – болгарка или ножовка по металлу.

Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.

Для изготовления понадобятся следующие материалы:

• Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
• Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
• Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.

Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.

Технология бурения скважины на воду

Ручное бурение использует ударно-канатный и роторный методы или абиссинский колодец. Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

• Бур.

• Бурильные штанги.

• Лебедка.

• Бурильная вышка.

• Обсадочные трубы.

Лебедкой на вышке поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

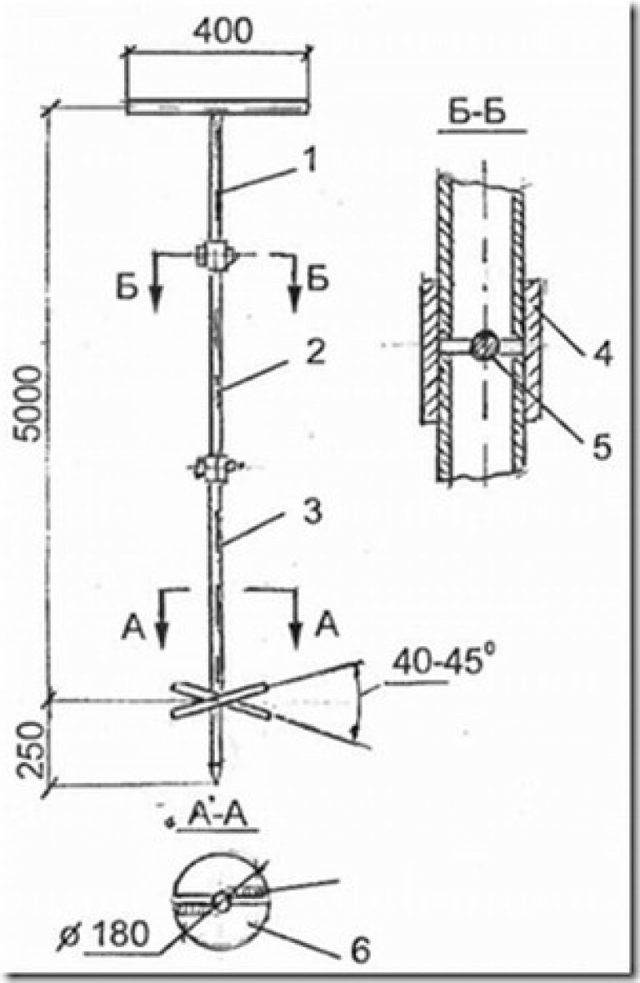

Бурильные штанги — это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный или ложковый.

Бур-ложка (ложковый бур)

Бур-ложка (ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на 10-15 миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного. Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

На видео приведен пример самостоятельного изготовления инструмента:

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой. Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

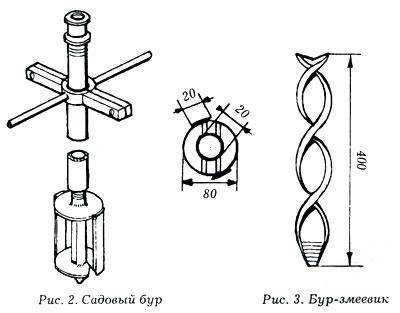

Бур спирального типа (змеевиковый)

Бур спирального типа (змеевиковый бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой, шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

Процесс бурения

Для удаления жидкой грязи из скважины используют желонку. Ее клапан при подъеме закрывается и задерживает «ил».

Над будущей скважиной устанавливается вышка высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых 600-700 мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции, как подъем колонны, разборка штанги, ее сборка и обратный спуск занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы, но не до самого дна, а на расстоянии 0,5-1 метр от него.

На видео в подробностях показан процесс механизированного бурения скважины:

По мере заглубления обсадные трубы опускаются еще ниже. Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме (очень наглядно этот момент представлен на видео в конце статьи).

На дно скважины опускается фильтр из мелкой металлической сетки. Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50 сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса, поэтому необходимо подвести кабель и металлопластиковые трубы.

Любая готовая скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа, смазка и регулировка деталей насоса, электротехнические работы и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

Подробнее о насосных системах можно прочитать в нашей статье — отказоустойчивые и производительные насосы «Грундфос» (Grundfos).

Также необходимо провести утепление скважины, а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

В холодных регионах следует обустроить термозащиту для трубопровода, подающего воду в дом — характеристики гибкого утеплителя для труб «Энергофлекс».

Слой утеплителя желательно делать толщиной 35-50 сантиметров.

Используемое оборудование

Автоматизированные приспособления позволят не только сэкономит время, но и избежать тяжёлого физического труда. Чем выше ограждение и масса материалов, используемых при постройке ограды, тем глубже придётся бурить лунки для заборных стоек. Приблизительные данные для надёжной установки в случае двухметровой опоры составляют 0,6−0,7 метра, трубы для небольшой калитки — 20−30 сантиметров. В зависимости от объёма вынимаемого грунта можно воспользоваться несколькими способами:

• употребить лопату или специально изготовленный ручной инструмент;
• применить моторизованную или электрифицированную установку;
• Заключить договор с фирмой, оказывающей подобные услуги. Такие организации обычно бурят отверстия в земле с помощью автомобильной установки.

Обзор моделей

ТИСЭ ФМ 250 – отличный ручной бур для столбов. Это изделие оснащают парой высококачественных лопастей. В описании отмечается, что управление расширительным механизмом доведено до совершенства. Один из плугов размещается сбоку. В результате процесс бурения сопровождается появлением несимметричных нагрузок.

Боковые стенки накопительного устройства в значительной мере компенсируют это давление. Вторая лопасть у расширителя появилась, однако, только после модернизации в 2011 году.

Технические параметры 250-й версии таковы:

• проход с расширением до 2200 мм;

• проход без расширения до 3000 мм;

• собственная масса 9,5 кг;

• сечение 250 мм (отсюда и название);

• ширина рукояти 700 мм;

• опция независимого прокручивания плуга (независимость по отношению к движению головки наиболее эффективна при проходке с расширением нижней зоны);

• повышенная производительность;

• возможность прокладывать отверстия для забора и под сваи для дома даже там, где встречаются камешки сечением до 50 мм;

• изготовление тяг лопаток с расчетом на наименьшее сопротивление при бурении;

• пригодность для буровых работ под столбовые и столбово-ленточные фундаменты, независимо от степени нагрузки, которую окажет построенный дом;

• пригодность для Крайнего Севера и районов, неблагоприятных в сейсмическом отношении.

Во многих случаях используют ТИСЭ ФМ 200. Его целевое предназначение – бурение по технологии с расширением отверстий в земле под ленточно-столбовые и чистые столбовые фундаменты. Стандартные габариты 1,34х0,2 м. Масса изделия составляет 9 кг.

Для самых серьезных работ правильнее выбирать усиленный бур ТИСЭ ФМ 300. Он справится, даже если придется готовить фундамент для каменного или кирпичного частного дома с перекрытиями из бетона. Сама скважина проходится строго при снятом плуге. Расширение в нижней части канала обеспечивается одинаково мощное и качественное, вне зависимости от типа земли на участке. Глубина выемок достигает 3-х метров.

Но буры для земляной работы необходимы не только строителям. Такие приспособления очень ценны и на садовых участках, поскольку ни один другой инструмент не позволяет так же хорошо подготовить лунки. Можно будет успешно:

• поставить крепкий и основательный забор;

• приготовиться к посадке куста или дерева;

• подкармливать высокие растения;

• готовить к работе дренажные комплексы.

Теоретически можно взять и буровые инструменты других марок. Однако ТИСЭ имеет перед ними явное преимущество – он не прорезает, а деликатно вспахивает почву. Специальная чашка упрощает извлечение дробленой грунтовой массы. Она же существенно повышает устойчивость инструмента.

Преимущества и недостатки

Хотя электрический бур для земли доступен в магазинах, но на участках он применяется редко. Многие отказываются от покупки прибора, поскольку просто не знают о его главных преимуществах:

1. Экономия физических сил. Эти устройства работают за счет электроэнергии, поэтому работы, связанные с бурением отверстий в грунте, становятся легкой задачей.
2. Экологичность. В отличие от бензиновых приспособлений их электрические собратья при работе не выделяют выхлопных газов, поэтому вред для растений и окружающей среды отсутствует.
3. Бесшумность. Электрический бур при проведении работ не создает шума. Таким образом, его использование полностью исключает дискомфорт для соседей.
4. Минимальный вес. Современные модели отличаются небольшой массой, что также дает им преимущество перед бензиновыми приспособлениями.

Детали ямобура и особенности его работы

Сферы применения садового бура:

• посадка деревьев, кустарников;
• установка столбиков под забор;
• монтаж уличных фонарей;
• обустройство дренажной системы;
• создание колодца;
• бурение скважины под воду;
• сверление лунок для зимней рыбалки.

Производительность напрямую зависит от:

• конструкции изделия;
• того, какой режущий элемент используется;
• диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

1. Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
2. Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
3. Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
4. Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.

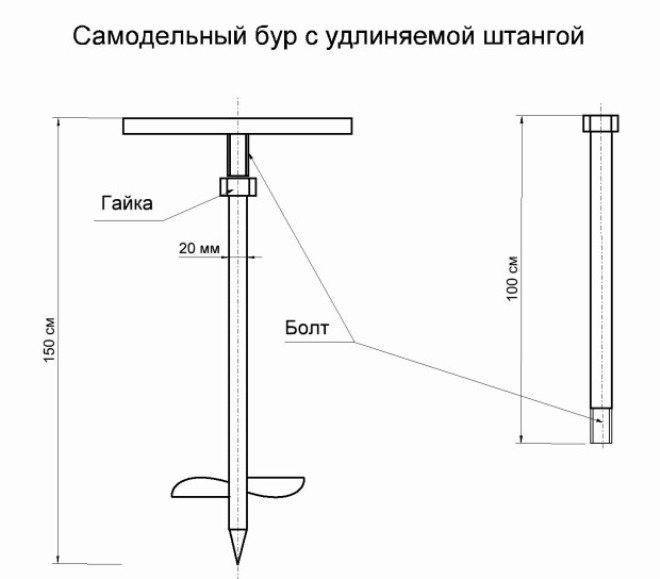

5. Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Какие виды буров существуют?

В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели. Только после изучения всех особенностей можно отправляться в магазин.

Виды буров:

• Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека. Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров.
• Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.

Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.

Сварка и финишная обработка

Общая последовательность действий по изготовлению сварного бура может быть следующей:

1. разметьте трубы и листы стали по чертежу (с помощью строительного маркера);
2. распилите их по данным меткам, используя болгарку;
3. нанесите отметки в местах соединений ручки, оси и лопастей (труба оси будущего бура должна входить в только что вырезанные лопасти без заметных усилий);
4. с помощью сварочного агрегата приварите эти детали в нужной последовательности, соблюдая чертёжные пропорции и размеры.

Заключительная обработка самодельного бура заключается в следующем:

1. Отшлифуйте бур – избавьте его от заусенцев, подравняйте сварные швы (если неровности остались). Инструмент, приведённый в порядок, лёгок в использовании, не ранит руки и не цепляется за спецодежду.
2. Наденьте на рукоятку (если бур ручной) отрезки шланга. Концы горизонтальной перекладины (ворота) должны входить в шланг с усилием.
3. Подточите режущие кромки. Это позволит эффективнее бурить грунт.
4. Покрасьте инструмент после изготовления.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Как сделать своими руками?

Перед тем, как сделать ручную установку, следует определиться с конструкцией и типом режущего элемента. Самая простая установка представляет собой скрепленные буквой «Т» два стержня с коронкой на конце.

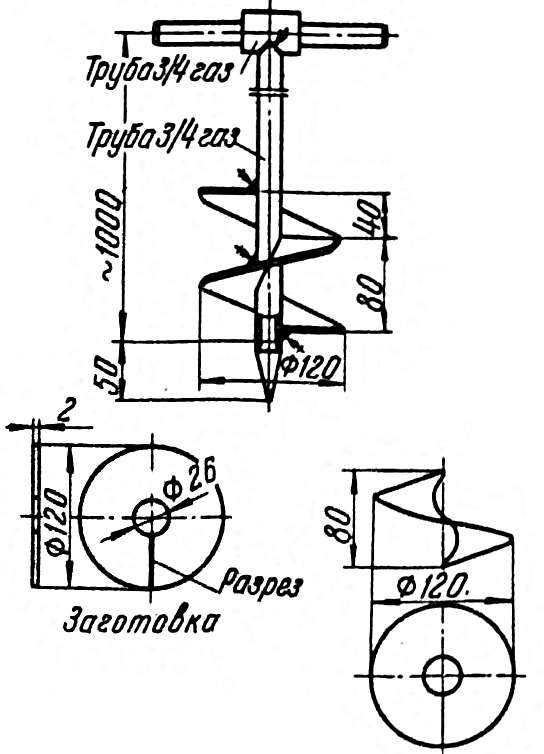

Устройство со шнековым режущим элементом

Шнек — более сложная конструкция нежели диск, соответственно ее сложнее использовать. Из-за множества спиралеобразных витков возникает значительное сопротивление. Однако для ямок небольшого диаметра — это оптимальный вариант. Для изготовления понадобятся:

• стержень для штанги – 1,5 м;
• труба для изготовления ручки — 40-50 см;
• диски имеющие одинаковый диаметр – их число будет равно числу витков шнека.

Порядок изготовления:

1. В каждом из дисков делается отверстие, равное диаметру штанги.
2. Затем каждый диск делится на несколько секторов.
3. Получившиеся элементы крепятся между собой при помощи сварки таким образом, чтобы получилась спираль.
4. На концах привариваются кольца.
5. Штанга вдевается через центр получившейся дисковой спирали и за кольца растягивается.
6. Края «пружины» привариваются к штанге, затем шнек проваривается по всей поверхности соприкосновения со штоком.
7. Крепится рукоятка.
8. Конец штанги стачивается под углом 25º.

Дисковый бур

Дисковое лезвие изготовить проще. Для работ необходимо подготовить:

• шлифмашину с отрезными кругами;
• аппарат для сварочных работ;
• молоток;
• наждачка;
• пассатижи.

Из материалов понадобятся:

• труба или арматурный стержень — 1,5 м для штанги;
• арматурный прут для ручки длиной 0,4 м;
• диск циркулярной пилы для изготовления режущего элемента;
• сверло Ø 15 мм для кончика.

Порядок выполнения работ:

1. Диск для лезвия устройства разрезается пополам при помощи болгарки. Размер диска выбирается с расчетом на то, какой диаметр должна иметь скважина, в среднем — 15 см.
2. Зубья диска полностью стачиваются.
3. Рукоятка устройства приваривается к штанге.
4. К концу штока приваривается сверло, на 5-6 см выше – режущие элементы под углом 25º.
5. При помощи шлифмашинки затачиваются лезвия. Можно подточить и сверло на конце.

Справка! Возможно сделать конструкцию со съемными лезвиями.

Чтобы это осуществить, к штанге привариваются под необходимым углом металлические планки с отверстиями. К ним и будут при помощи болтов крепиться лезвия. При помощи такого усовершенствованного устройства можно бурить небольшие скважины различного диаметра.

Садовая лопата в помощь

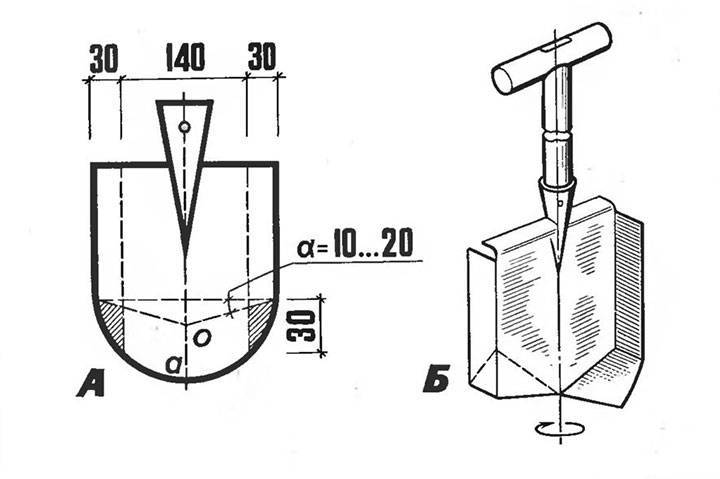

Для глины и песчаников можно изготовить буровой инструмент из простой садовой лопаты. Такое устройство прекрасно подходит для посадки плодовых деревьев.

Алгоритм действий будет иметь следующий вид:

1. Необходимо найти лопату из качественной стали и сделать на ней разметку согласно чертежу.
2. Лезвие лопаты разрезается по заданным линиям. Боковые стороны загибаются в противоположные стороны.
3. Нижняя часть загибается вверх – таким же образом в противоположные стороны. Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.
4. Полученные швы необходимо проварить сварочным аппаратом.

Бур для свай ТИСЭ

В оригинальном исполнении бур ТИСЭ представляет собой лопасти с землеприемником и откидывающимся более широким ножом, при помощи которого формируется расширение в основании скважины. Однако в работе такой снаряд неудобен — мешает нож. Лучше его сделать в съемном исполнении.

Для изготовления своими руками понадобится:

• садовая лопата;
• банка из под сельди;
• труба для штанги и рукоятки.

В качестве ножа выступает обрезанная лопата, а землеприемник изготовлен из большой консервной банки. Нож крепится подвижно, при опускании в скважину он подтягивается закрепленным на конце тросом. Когда устройство достигает дна, трос ослабляется, нож начинает срезать бока скважины, расширяя ее до нужного диаметра.

Можно сделать и более мощный агрегат: плуг-лопатка изготавливается из рессоры, она затачивается и приваривается к подвижной конструкции закрепляющейся на болтах.
