Халявная электроэнергия из воздуха: простой ветрогенератор своими руками

Параметры, оцениваемые перед установкой

Качественная работа прибора – это залог успешного обеспечения дачи или дома электрической энергией, а, значит, обоснованное вложение сил и средств мастера.

Перед установкой генератора следует оценить ряд параметров, как со стороны самой установки, так и со стороны места предполагаемого монтажа конструкции.

Обязательно проводится анализ состояния почвы и близлежащих строений. Рядом с ветряным генератором не должно быть устройств, которые могут легко пострадать от лопастей.

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
  • Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Зону с расположенной на ней установкой обязательно ограждают от детей и внезапных гостей. Со стороны самодельного ветрогенератора оценке подлежат следующие характеристики:

  • Высота мачты (речь идет о законодательном вопросе).
  • Размеры лопастей, их устройство.
  • Мощность прибора. Ветрогенераторы могут использоваться даже для небольшого частного дома.
  • Шум от работающей конструкции.
  • Безопасность для эфирных частот.

Обязательно оценивается техническое состояние всех составных деталей на предмет целостности, безопасности, исправности каждого элемента. Оптимальную работу можно провести путем предварительного составления инструкции и план-схемы, как сделать ветрогенератор своими руками.

Установка генератора

Производить монтаж оборудования необходимо на некотором удалении от построек и жилых домов, а также на свободном пространстве

Важно принять во внимание плотность земляного грунта, поскольку она крайне значима для подбора стройматериала и размера клинков для растяжек мачты. Если почва мягкая, то клин должен быть длиннее и крепче, с повышением твердости грунта – твердость материала его изготовления так же должна повышаться

Крепления растяжек необходимо фиксировать бетонным раствором, поскольку плотность почвы может с течением времени или после дождя поменяться. В настоящее время для типовых устройств используется четырех точечная система крепления на растяжках. Мачту нужно зафиксировать на центральной основе из бетона, с использованием плиты стали и кронштейна.

Для защиты механизма от сильных погодных явлений используется крайне обычная, но результативная конструкция – боковая лопата. Она совместно с ветряным колесом берет на себя весь напор ветра, и компенсируется пружинной спиралью.

Уход за оборудованием

Для полноценного функционирования оборудования необходимо осуществлять правильное и эффективное обслуживание:

  • Спустя полмесяца после монтажа опустить устройство при небольшом ветре и осуществить проверку креплений,
  • Ежегодно проводить смазку подшипников поворотного узла и генераторного оборудования,
  • При возникновении симптомов разбалансирования ветряного колеса его необходимо спустить и устранить все дефекты,
  • Ежегодно осуществлять проверку щетки теплоприемника,
  • Проводить окраску всех металлических элементов ветрогенератора каждые два года.

Срок окупаемости

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Отопление ветром

Один из способов обогрева дома — радиаторные батареи, распределенные по всему дому и питаемые от источника из сети ЦО или от собственного котла. Нагрев теплоносителя производится в газовых или твердотопливных котлах, иногда используются и электрические нагреватели, но такой способ считается временным или дополнительным, используемым в крайнем случае. Причина такого отношения — дороговизна электроэнергии, которой уходит на подогрев теплоносителя очень много.

При этом, если создать систему, позволяющую вырабатывать собственное электричество, то ситуация в корне меняется. Газ, уголь или иное топливо надо покупать, его невозможно сделать самостоятельно. Электроэнергия — особый вид, ее можно производить самому.

Наиболее распространенными способами являются бензиновые или дизельные генераторы, а в последнее время популярность набирают ветрогенераторы. Они производят энергию, которая используется для нагрева теплоносителя, обеспечивающего обогрев дома. Таким образом, температура в помещениях поддерживается при помощи ветра, что звучит несколько фантастически, но вполне реально.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

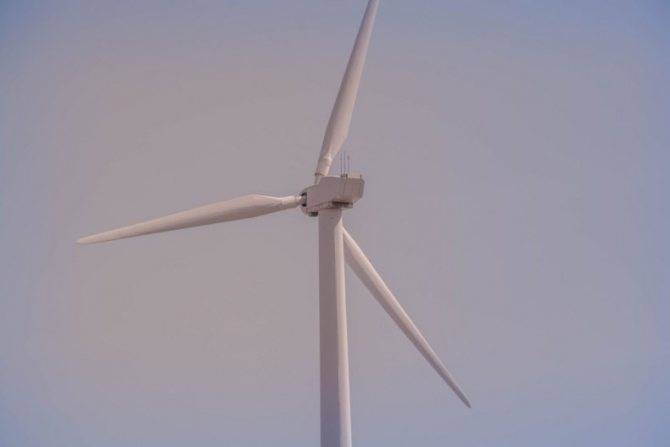

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это – наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей – это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Самодельный ветрогенератор для дома и его особенности

Прежде чем мы расскажем, как сделать ветряк для получения электричества, поговорим о том, почему нельзя воспользоваться заводской моделью. Заводские ветрогенераторы действительно более эффективнее своих самодельных аналогов. Все, что можно сделать на производстве, будет надежнее того, что можно сделать в кустарных условиях. Это правило работает и в отношении ветрогенераторов.

Самостоятельное изготовление ветрогенератора выгодно своей дешевизной. Заводские образцы мощностью от 3 кВт до 5 кВт обойдутся в 150-220 тыс. рублей, в зависимости от производителя. Столь высокая цена и объясняет недоступность магазинных моделей для большинства потребителей, ведь она влияет и на срок окупаемости – в некоторых случаях он достигает 10-12 лет, хотя некоторые модели «отбивают» себя намного раньше.

Заводские ветряные электростанции для дома более надежные и реже ломаются. Зато каждая поломка может привести к гигантским расходам на запасные узлы. Что касается самоделок, то их легко отремонтировать самостоятельно, так как собираются они из подручных материалов. Этим и оправдывается далеко не самая совершенная конструкция.

Да, сделать ветрогенератор на 30 кВт своими руками будет очень сложно, но любой человек, умеющий работать с инструментами, сможет собрать маленький ветряк небольшой мощности и обеспечить себя необходимым количеством электроэнергии.

Неоспоримая польза ветрогенератора

После просмотра многочисленных фото самодельного ветрогенератора, интересующиеся работой личности сталкиваются с вопросом, а насколько практичным будет стационарная установка.

Конструкция способна выступать в роли дополнительного и постоянного источника электроэнергии.

Благодаря функционированию устройства, получится эксплуатировать такие приборы как:

  1. Лампы.
  2. Отопительное оборудование.
  3. Бытовую технику.
  4. Бойлеры.

Отлично зарекомендовали себя схемы, которые предполагают наличие аккумулятора, в нем накапливается ресурс, если необходимости снабжения постройки на данный момент нет.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Изготовление мачты

Чтобы поднять и зафиксировать основную конструкцию на определенное место, потребуется создать устойчивую мачту.

Для ее изготовления зачастую используют металлическую трубу, швеллер или уголки.

  • Деревянные элементы не смогут прослужить достаточно долго даже после обработки поверхности деталей специальными жидкостями, прочность также будет низкой.
  • Сваривать заготовки на стадии монтажа необязательно, ведь специального оборудования для этих целей может не найтись.
  • Зачастую все детали каркаса собираются при помощи гаек и болтов, а также других не менее практичных крепежей.

Устройство самодельных ветряков для дома

Устройство ветрогенератора

В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.

Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.

В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.

Дополнительные комплектующие

Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:

  • автомобильный аккумулятор;
  • винт, который может быть двух- или трехлопастным;
  • электрический кабель;
  • элементы опоры;
  • крепеж;
  • мачта.

Ветрогенератор для частного дома схема.

Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель

В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.

Винт для ветрогенератора.

Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

Лопасти для ветрогенератора

Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.

Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.

Необходимые инструменты и материалы

Для изготовления самодельного ветряка потребуются такие детали:

  • ротор с лопастями;
  • редуктор для регулирования скорости вращения ротора;
  • гелевый или щелочной аккумулятор для питания электроприборов;
  • инвертор для трансформации тока;
  • хвостовая часть;
  • мачта.

Ротор с лопастями можно сделать самостоятельно, тогда как остальные элементы, вероятно, придётся купить или собрать из необходимых деталей. Кроме этого, для сборки самодельного ветряка потребуются такие инструменты и материалы:

  • пила по дереву;
  • ножницы по металлу;
  • горячий клей;
  • паяльник;
  • дрель.

Обязательно нужны винты и болты для соединения лезвий со ступицей и для скрепления металлической трубы с деревом.

Лопасти для ветрогенератора своими руками

Изготавливая лопасти самостоятельно, стоит особое внимание уделить соблюдению заданной чертежом формы изделий. Лопасти могут быть крыльчатого или парусного типа

Второй более прост в изготовлении, но имеет невысокий КПД, что делает его неэффективным в самодельных ветрогенераторах даже средних размеров.

Для изготовления лопастей самодельного ветрогенератора подойдут такие материалы как:

  • пластик;
  • дерево;
  • алюминий;
  • стекловолокно;
  • поливинилхлорид.

Устройство лопастной части ветрогенератора

Если выбирать поливинилхлорид, то для создания лопастей отлично подойдут ПВХ-трубы диаметром от 160 мм. Пластик и дерево — менее износостойкие материалы, которые под воздействием осадков и сильного ветра через несколько лет придут в негодность. Оптимальный вариант — алюминий: он прочный и лёгкий, устойчивый к разрыву и залому, невосприимчивый к влаге и повышенным температурам.

Пошаговая инструкция по изготовлению

Когда все чертежи будут составлены, а материалы и инструменты подготовлены, можно начинать собирать ветрогенератор своими руками, руководствуясь следующим порядком:

  1. Подготовить бетонный фундамент. Глубина ямы и объём бетонной смеси рассчитывается исходя из типа грунта и климатических условий. После заливки фундаменту нужно несколько недель, чтобы набрать нужную прочность. Только после этого можно устанавливать в него мачту на глубину 60-70 см, закрепив её растяжками.
  2. Поместить подготовленные лопасти в трубу, закрепить их с помощью винтов и гаек на втулке, на которую будет установлен двигатель.
  3. Расположить диодный мост рядом с двигателем и закрепите его с помощью саморезов. Подсоединить провод от двигателя к диодному мосту «плюс», а другой провод к отрицательному мосту.
  4. Закрепить вал двигателя, надеть на него втулку и плотно затянуть её против часовой стрелки.
  5. Уравновесить основание трубы с прикреплённым к нему двигателем и валом и отметить точку баланса.
  6. Закрепить основание прибора болтами.

Ветрогенератор может прослужить гораздо дольше, если покрасить не только лопасти, но основание, вал и крышку двигателя. Чтобы включить установку потребуется комплект проводов, зарядное устройство, амперметр и аккумулятор.

Ветрогенераторы и их виды

Все устройства этого типа имеют отличия не только по числу лопастей, но и по материалу изготовления. Обычно, для их производства используют металл, стеклопластик или парус, который считается более доступным, но недостаточно практичным материалом.

Если сравнить изделия по шаговому признаку винта, то наиболее надежным будет та конструкция, которая будет содержать фиксированный шаг. Есть несколько моделей с изменяемым шагом, которые могут изменить скорость движения, но из-за своей громоздкости они требуют увеличения расходов на монтаж и дальнейшее обслуживание.

Если сравнивать устройства, согласно направления оси движения, относительно поверхности земли, то здесь существует больше вариантов.

Конструкции с вертикальными осями могут быть нескольких видов:

  • ветрогенераторы Савониуса, состоящие из нескольких частей пустотелых цилиндров, установленных на вертикальную ось. Главная их особенность, это возможность движения, невзирая на направление и скорость воздушных потоков. Но и минус они имеют весомый, они способны использовать ветряную энергию только на треть;
  • ротор Дарье, представляющий собой устройство из двух или более лопастей, которые выглядят как пластины. Изготовление такого ветрогенератора не представляет никакой сложности, но произвести много электроэнергии вряд ли получится. Помимо этого, для старта такой конструкции требуются дополнительные механизмы;
  • геликоидный ротор, который выглядит как устройство с загнутыми лопастями. Это позволяет выполнять равномерное вращение. Преимуществом такой конструкции можно назвать ее долговечность, но высокая стоимость — это существенный минус;
  • многолопастной ветрогенератор с вертикальной осью считается наиболее эффективным устройством во всей группе таких конструкций.

Устройства с горизонтальными осями вращения тоже обладают несколькими преимуществами и недостатками. Неоспоримый плюс — это высокое КПД, а недостатками считают необходимость улавливания ветряных потоков с помощью флюгеров, а также зависимость эффективности от направлений ветра.

Чтобы горизонтальные устройства были более эффективными, их рекомендуют устанавливать на открытых участках.

Следующий критерий, по которому отличаются все ветрогенераторы, это его страна производства, он может быть отечественным или импортным.

Стоимость ветрогенераторов определяется, исходя от их мощности и дополнительных функций. Если конструкция содержит солнечные батареи, то ее цена может колебаться до сотен тысяч рублей.

Ветрогенератор своими руками: вопросы и решения

Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.

Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.Основные ошибки процесса сборки самодельного ветрогенератора.

Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.

Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.

Ветрогенератор своими руками: некоторые ошибки

Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.

Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.

Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.

Как сконструировать ветрогенератор в домашних условиях

Несмотря на все преимущества ветрогенераторов, самым главным их минусом будет высокая стоимость. Естественно, что позволить их установку может не каждый, поэтому единственным выходом из сложившейся ситуации будет изготовление оборудования самостоятельно. Для выполнения этих работ вам необходимо подготовить схему конструкции, чертеж и все элементы оборудования.

Каждый самодельный ветрогенератор должен содержать такие детали:

  • лопасти;
  • генератор;
  • мачту;
  • установку для преобразования тока.

Процесс изготовления роторного ветрогенератора начинается с того, что подыскивается бочка или другая емкость, цилиндрической формы. Используя измерительные инструменты, необходимо разделить нашу емкость на четыре равные части — это будут лопасти конструкции. Остальные работы выполняются в несколько шагов:

При прорезании лопастей обратите внимание, что их не прорезают до конца, достаточно будет сделать глубокие прорези, при помощи болгарки;
Одновременно с этим занятием, вам необходимо переделать шкив генератора. Для этого, в днище емкости и шкиве отмечают и просверливают отверстия для будущих болтов;
Теперь необходимо отогнуть лопасти, но так, чтобы они не сильно отдалялись от центральной части

При отгибании лопастей учтите, куда будет выполняться вращение генератора. В большинстве случаев его движение выполняется по часовой стрелке;

Угол наклона лопастей будет влиять на степень вращения лопастей и территорию захвата воздушными массами.

  • На шкив необходимо установить емкость с отогнутыми лопастями;
  • Прикрепить генератор на мачту, закрепив его при помощи хомутов;
  • Осталось подсоединить все провода и собрать цепь. Для удобства, необходимо переписать схему соединения проводов и промаркировать контакты, это поможет избежать путаницы в дальнейшем. Провода закрепляют на мачте;
  • Присоединение аккумулятора выполняется 4 мм проводами. Максимальная длина отрезка, который может пригодиться, будет равна 1 м;
  • Для подключения конструкции к сети используют провода, сечением 2,5 мм2;
  • Теперь устанавливается инвертор, для чего используются провода, сечением 4 мм2.

Есть еще несколько способов изготовления ветрогенератора в домашних условиях, что можно посмотреть на представленных видео.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Советы, как выбрать ветрогенератор

При подборе такого оборудования необходимо придерживаться нескольких правил и советов:

Не думайте, что дорогая конструкция импортного производства будет наиболее надежной и долговечной

При выборе такого устройства обратите внимание на количество производимой энергии, если эти данные соответствуют вашим потребностям, то вы можете присмотреться к этой модели

Если выбранная модель соответствует вашим запросам, то учтите, что их работа рассчитана на определенную скорость воздушных потоков. Оцените будущее месторасположение ветрогенератора, насколько часто там бываю заявленные порывы ветра, чтобы не получилось так, что вы заплатили за то, чего не сможете получить.

Мощность ветряка напрямую зависит от размера колеса, сформированного лопастями. Поэтому при его увеличении даже в 2 раза вы приобретете в 4 раза больше электричества.

Следующее, на что следует сделать акцент, это емкость аккумулятора. Если ваше местоположение не относится к береговой зоне, то, скорее всего, штиль будет частым спутником вашей конструкции. Поэтому работоспособность устройства будет полностью зависеть от емкости аккумулятора. Так как они могут очень быстро разряжаться, то нелишним будет иметь дополнительное оборудование, такое как солнечные батареи.

Преимущества самодельного генератора

Гораздо меньшие затраты не электроэнергию – далеко не единственный плюс использования ветряного генератора. Существует ряд преимуществ, определяющих выбор мастера:

  1. Большое количество доступных видео-уроков по работе с подробным описанием каждого этапа. В качестве моделей для работы можно использовать картинки и схемы ветрогенератора.
  2. Доступные материалы для изготовления генератора (старая металлическая ёмкость, наборы инструментов, аккумулятор найдется в хозяйстве каждого рачительного хозяина). Качественный ветрогенератор можно сделать своими руками из автомобильного генератора.
  3. На сегодняшний день известен целый ряд моделей, принцип работы которых разительно отличается друг от друга.
  4. Небольшие строения на участке не нарушают постановлений законодательной базы, но в то же время могут обеспечить энергией большую часть бытовых приборов в доме, саду, хозяйственной зоне.

В плане самостоятельной работы ветряные генераторы строить проще, чем водные модели.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
