Вентиляция в частном доме своими руками: схема, правильная подготовка и реализация проекта

Вентиляция в деревянном доме

   Интересной особенностью деревянных домов, строительство которых распространено в России, является то, что дерево, по причине специфичности своей структуры, пропускает воздух. Следствием этого является необходимость дополнительной обработки таких домов в виде различных типов герметизации. С этой целью устанавливаются металлопластиковые окна, используются межшовные герметики, ветронепроницаемые пленки, а также утепляются дополнительно стены дома.

   Все это приводит к необходимости обустройства такого дома системой вентиляции, так как все естественные источники воздуха максимально исключены.

Вентиляция в частном доме — принудительная система

В полной мере проблему с достаточным воздухообменом и нагревом поступающего с улицы морозного воздуха может решить только принудительная вентиляция. Она может быть централизованная и локальная.

Централизованная система

Частенько применяется бюджетный вариант, предусматривающий организацию лишь вытяжки. Устанавливается вентилятор, к которому сводят сеть трубопроводов из «грязных» помещений. Мотор выбрасывает воздух на улицу, а приток осуществляется естественным образом, через щели в окнах и отверстия в стенах. Принципиального отличия от естественной вентиляции нет, воздух поступает холодным.

Такая функционально урезанная система не решает многих вопросов и в итоге некомфортна. По большому счёту, для частного дома это просто впустую потраченные деньги. Того же эффекта, но гораздо дешевле можно добиться, соорудив вертикальные каналы в кухне и санузлах, и установив на них мощные центробежные вентиляторы.

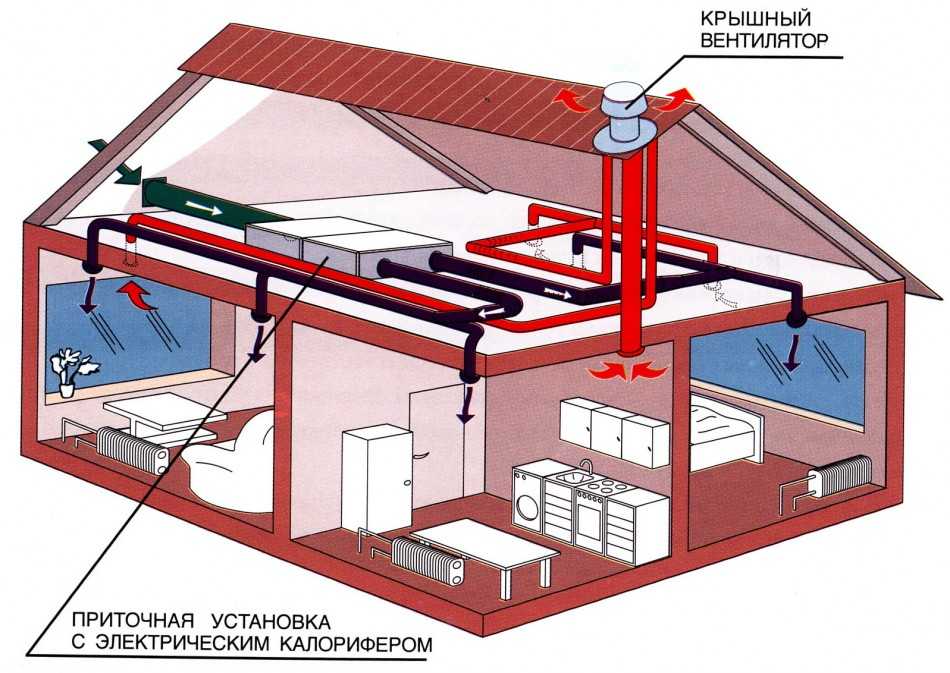

Иное дело — полнофункциональная приточно-вытяжная система. Дом, как паук или спрут, опутывает система воздушных каналов. Воздух принудительно как удаляется, так и подаётся. В центре системы находится её сердце — вентиляционная установка. Она может быть комплектной и представлять собой здоровенный ящик. Также можно набрать оборудование из отдельных элементов.

Основные устройства для вентиляции в частном доме

Приточный и вытяжной вентилятор, рекуператор, подогреватель воздуха, автоматика. Рекуператор представляет собой металлический блок, в котором одновременно, но в разных направлениях по множеству соседствующих друг с другом узких каналов «прогоняется» поступающий с улицы и удаляемый из помещений воздух.

Через тонкие стальные перегородки нагретый воздух отдаёт тепловую энергию холодному, нагревая его. Таким образом, удаётся сэкономить до 50% энергии и, соответственно, уменьшить расход топлива на обогрев комнат.

Подогреватель, работающий на электричестве либо подключенный к системе горячего водоснабжения, «догоняет» температуру до комфортных значений в +10-15ºС. Летом рекуператор просто отключают. Система автоматики не даёт устройству замёрзнуть при обледенении, позволяет плавно и независимо регулировать мощность притока и вытяжки.

Можно регулировать воздухообмен в каждом из помещений с помощью ручных задвижек либо сервоприводов. Грамотно спроектированная и выполненная полнофункциональная приточно-вытяжная вентиляционная система способна обеспечить обитателям дома высокий комфорт: всегда свежий воздух и полное отсутствие сквозняков.

При этом значительно снижаются расходы на отопление. Недаром такие системы — непременный атрибут современных энергосберегающих домов. Ещё одно достоинство централизованной вентиляции состоит в том, что весь объём поступающего наружного воздуха подвергается фильтрации

Можно установить эффективный, задерживающий пыльцу растений фильтр, что важно в наши времена всеобщей аллергизации населения

Увы, «правильная» вентиляция — удовольствие лишь для богатых. Рассчитывать, что она будет стоить дешевле новой «Лада Гранта автомат» в исполнении «люкс», не стоит. Оборудование стоит дорого, а установка вентиляции этого типа «своими руками из подручных материалов» как минимум, затруднительна. К тому же, по дому будет идти сеть воздуховодов немаленького сечения и потребуется место для центрального блока, хотя бы 6 м2 в техническом помещении.

Локальная принудительная вентиляция

Существуют малогабаритные вентустановки, предназначенные для работы в одном помещении. В России первыми представила такие системы немецкая компания Seugenia. Отечественные производители также предлагают собственные разработки.

Мини-установки, так же как и «взрослые» системы, оснащают фильтром, вентиляторами, рекуператором и, при необходимости, подогревателем и ионизатором.

Локальные установки эффективны, невелики, эстетичны, внешне похожи на небольшой воздушный обогреватель.

Устанавливаются очень просто на наружную стену в любом месте, не требуется никаких воздуховодов, лишь небольшое отверстие наружу.

Локальные установки не могут полностью решить вопросы вентиляции, ведь в кухнях и санузлах всё равно придётся оборудовать каналы естественной вытяжки. Установка таких систем служит комфортным дополнением к системе естественной вентиляции и часто бывает оправдана. Тем более, что смонтировать такую вентсистему несложно и занимает это от силы пару часов.

Естественная ВЕНТИЛЯЦИЯ в частном доме своими руками. Проход вентиляции через металлочерепицу.

Виды устройств и фото

Естественная

1. Разности показателей атмосферного давления в верхней и нижней части вентканала. Чем он выше, тем мощнее тяга.
2. Разница между температурой воздуха внутри помещения и вне его.
3. Степень насыщенности воздушных масс влагой. Более влажный воздух оказывается и более легким и стремится кверху.

Плюсы:

• экономия денег на обустройство;
• независимость от источников энергии;
• практически исключены сбои в работе;
• отсутствие шума.

Минусы:

• слабый воздухообмен и малоэффективная циркуляция;
• нельзя регулировать степень интенсивности;
• отсутствие движения воздуха в теплую погоду;
• значительный отток теплых масс наружу.

здесь

Принудительная

Схемы работы могут несколько различаться в зависимости от типа оборудования:

1. Приток обеспечивается бризерами, устанавливаемыми в каждом помещении. Общая вытяжка оборудуется в чердачной зоне.
2. В комнатах монтируются устройства для притока и вывода с функцией рекуперации. Их сооружают во внешних стенах здания.
3. Воздухообмен обеспечивается системой центрального кондиционирования. Оборудование может отвечать за очистку, нагрев или охлаждение воздуха в зависимости от текущей необходимости. Циркуляция воздуха происходит по разветвленной сети каналов вентиляции.

Плюсы:

• независимость работы от условий окружающей среды и высоты постройки;
• воздух, подаваемый в дом, имеет идеальные показатели чистоты, температуры и влажности.

Минусы:

• зависимость оборудования от электричества;
• большие расходы на его закупку, установку и текущее обслуживание.

тут

Комбинированная

1. подача воздуха с улицы механическим приточным оборудованием и удаление через вертикально расположенный канал;
2. установка вентилятора в зоне вытяжки при организации притока через стенные клапаны.

Внимание
Примером может служить вытяжка в туалетной комнате или на кухне. Для организации притока в толщу стены монтируются бризеры, осуществляющие механический приток воздуха

Они могут фильтровать и обогревать воздушные массы.

Вентиляция. Нужна ли

Кто из нас любит пыль и сквозняки? Какими только средствами не пользуются хозяйки, чтобы избавиться от ненавистной грязи. При отсутствии нормальной циркуляции воздушных потоков в помещении в вашем доме накопится такое количество пыли, что избавиться от нее будет практически невозможно.

Предотвратить это поможет принудительная вентиляция в комнате. Для чего еще она нам необходима? Рассмотрим основные аспекты:

• Мы стремимся к повышенному уровню комфорта проживания. Поэтому старательно утепляем помещение. Однако это приводит не только к сохранению тепла в комнате, но и к герметизации помещения. Чтобы это устранить, необходимо использовать устройство естественного регулирования воздушных потоков.
• В основном, схема постройки наших домов имеет советские нормы. Это значит, что схема вентиляции в таких домах фактически отсутствует. Циркуляция воздуха достигается за счет открытых дверей и окон в помещении. Согласитесь, такой способ имеет низкую эффективность для получения свежего воздуха.
• Многие из нас заводят домашних животных в домах. От них исходят не только запах, животные линяют. Частички шерсти постоянно находятся в воздухе. Это не только загрязняет его, но и способствует развитию аллергических заболеваний. Для предотвращения этого необходим постоянный поток воздушных масс в помещении, способный притоку свежего воздуха.

Естественная система

Ее работа основана на основных законах физики: из-за разницы температур в помещении создается определенное давление. Оно подталкивает воздушные потоки к передвижению. Тем самым создается естественная циркуляция воздушных масс.

Существуют 2 способа ее действия:

• Спланированный
• Естественный

С незапамятных времен естественным и эффективным способом считался естественный. За счет наличия щелей и проемов в стенах, дверных проемов производился естественный воздухообмен. Это позволяло осуществлять работу и при закрытых окнах и дверях даже в холодное время года. Данный способ достаточно эффективен. Но вместе с воздушными потоками через щели уходило и все тепло из дома. Поэтому в зимний период времени данный способ осуществления вентиляции был неприемлем.

Сейчас естественный способ осуществляется через специально обустроенную в домах систему вытяжения. Она представляет собой вертикальные полости, предназначенные для передвижения воздушных потоков. Данный способ называется спланированным.

Для ее осуществления в доме устанавливается вытяжка. Обычно она расположена не во всех комнатах, а в сан. узле, на кухне и в кладовой.

На работу естественной схемы регуляции не влияют такие факторы, как наличие электричества или отопления. Ее работа зависит от окружающей температуры на улице. Чем она ниже, тем эффективнее работа. Также на нее влияют осадки и скорость ветра.

Нормы для вентиляции в частном доме

Для точного и правильного проектирования вентиляционной системы нужно провести расчёты, учитывая при этом два базовых норматива – расход наружного воздуха и кратность воздухообмена. Кратность (интенсивность) воздухообмена определяется числом обменов воздуха за один час. Для вычисления кратности необходимо объем поступающего в течение определенного периода (чаще всего в течение 1 часа) воздуха разделить на объем помещения, куда он подается. В комнатах постоянного нахождения людей его нормативное значение – один объем в час, в других помещениях, где жильцы лишь изредка бывают (подсобки, гардеробные) – всего 0,2 за аналогичный период времени. Что касается нормы расхода воздуха, то она зависит от характеристики помещения и его площади. Чем большим объемом обладает комната, тем меньший расход воздуха на одного человека. К примеру, если объем жилого помещения на 1 человека больше 20 м3 – расход воздуха будет 20 м³/час. Если же на 1 жителя выделено меньше 20 м3 объема помещения – нормативный показатель увеличивается до 30 м³/час. В уборную и ванную должно поступать не менее 25 м3/ч. Норма расхода воздуха в кухне зависит от характеристики используемой плиты: при 2-конфорочных плитах – не менее 60 м3/ч, при 3-конфорочных – 75 м3/ч, при 4-конфорочных плитах – не менее 90 м3/ч.

Все нормативы рассчитываются для помещений с базовым температурным режимом — +18 °C или +20°C в угловых комнатах.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Монтаж вентиляции в доме своими руками

Выше рассмотрены принципы, как сделать вентиляцию в частном доме. Непосредственно монтажные работы также имеют свои особенности.

Монтаж вентиляции должен проводиться в строгом соответствии с проектом и осуществляться параллельно со строительными работами. Иначе говоря, прокладка внутристенных каналов, если стены кирпичные, или пластиковых воздуховодов осуществляется до проведения отделочных работ. Внутристенные проходы должны быть тщательно загерметизированы, чтобы исключить просачивание отработанного воздуха в жилые помещения. То же самое касается и пластиковых каналов.

Пластиковые трубы и короба крепятся к стенам обычными саморезами с дюбелями с использованием хомутов, которые можно легко сделать из металлической перфоленты. Уличную часть вытяжного канала проще всего сделать из отрезка асбестоцементной или оцинкованной железной трубы.

Как показывает практика, большие трудности вызывает сверление сквозных отверстий в кирпичных и бетонных стенах, которые предназначены забора воздуха с улицы. Для этой операции необходимо иметь специальный перфоратор с алмазной коронкой большого диаметра. Дешевле будет для этой, на первый взгляд, простой работы пригласить профессионалов.

Понятно, что воздушные каналы в жилых комнатах и других помещениях, таких как кухня и санузел, достаточно просто смонтировать своими руками. При этом следует не забывать специфику воздухообмена в ванной, на кухне и в туалете.

Что же касается монтажа и настройки сложного оборудования, такого как бризеры, приточно-вытяжная или рекуперационная установка, то в этом случае следует все-таки нанять соответствующих специалистов.

Вентиляция глухой комнаты

Как правило, в глухих комнатах без окон делают вентиляцию принудительного типа. Естественный воздухообмен в таких случаях не достаточно эффективен, поэтому приходится идти на дополнительные расходы.

Существует несколько типов установок, подходящих для вентиляции глухих комнат. Сделанные, как регламентируют правила расчеты, позволяют добиться максимальной эффективности.

Если площадь глухой комнаты не превышает 40 кв. метров, подойдет приточная вентиляционная установка, обеспечивающая приток 120 кубометров воздуха в час. Она навешивается на наружную стену и не требует специального ухода.

Более дорогие модели оснащаются несколькими режимами работы, функционируют при морозе.

Одним из самых удобных способов вентиляции для глухой комнаты можно считать кондиционер с притоком воздуха.

Бюджетный вариант приточной установки для комнаты без окон – это сделать приточный вентилятор. Он может нагонять воздух как с улицы, если вмонтировать его в наружную стену, так и из соседнего помещения. Такое решение вентиляции в комнате можно оборудовать своими руками.

Выведение отработанного воздуха из глухой комнаты делается, как и в случае с гардеробной с помощью щели под дверью или решетки в нижней ее части.

Вентиляция подвала

схема вентиляции подвала частного дома

Отапливаемый подвал частного дома вентилируется также, как любое другое помещение. В каждом отсеке подвала устанавливается вытяжной канал на естественной тяге или приточный клапан. Если в подвале располагается прачечная или сауна, из нее протягивается вытяжной канал.

Если подвал не используется, необходимо по углам разместить приточные устройства и один вытяжной канал. Холодные подвалы желательно оборудовать механической вытяжкой.

Вентиляцию цокольного этажа частного дома оборудуют по такому же принципу. Многие владельцы ограничиваются лишь системой продухов. Но такая схема вентиляции этажа во многих случаях недостаточна, в цоколе частного дома собирается радиоактивный радон и сырость. Особенно часто такая картина характерна для зимнего времени, когда продухи для вентиляции цокольного этажа частного дома наглухо закрывают.

Расчеты и проектирование вентиляции в частном доме

Выбор схемы вентиляции в частном доме не такое простое дело, как может показаться. Ориентироваться следует на утвержденные нормы воздухообмена.

Так, в самом общем случае в помещение за 1 час должно поступать 60 м3 свежего воздуха. Оптимальная влажность его должна быть равна 50%. Скорость воздухообмена в среднем – 0,5 м/с.

Для жилых и хозяйственных помещений предусмотрены свои требования. Например, для ванной комнаты нормы воздухообмена – 50 м3, для кухни – 90 м3, а для совмещенного санитарного узла – 25 м3.

В первую очередь вычисляется кратность воздухообмена. Это основной показатель при проектировании вентиляции. Для проведения расчетов необходим подробный план помещений будущего дома. Кратность воздухообмена (L) рассчитывается как произведение показателя кратности для конкретного помещения (n) на площадь помещения (V). Для жилых помещений n=1, а для хозяйственных, таких как кухня, ванная, туалет, может увеличиваться до значений в 2-3 единицы. Этот расчет не учитывает количество людей, которые проживают в доме.

Воздухообмен, учитывающий количество жильцов, определяется как произведение числа проживающих на нормативный показатель. Для человека, который занимается физической работой, этот показатель равен 30 м3/час. Для человека в состоянии покоя требуется замена 20 м3 свежего воздуха в течение часа.

Схема обустройства вентиляции в частном доме своими руками разрабатывается с учетом следующих основных условий:

• приток свежего воздуха должен осуществляться во все помещения дома, кроме коридоров и туалета;
• воздух внутри дома должен перемещаться от жилых комнат в сторону кухни, ванной и туалета;
• выпускные вентиляционные каналы должны располагаться в области кухонных перегородок или проходить по внешней стороне стены дома;
• минимальная высота выпускной вентиляционной трубы для одноэтажного дома должна быть не менее 3 м;
• кухня, туалет и иные места с отдельными вытяжками (гараж, мастерская и т. п.) должны иметь собственные выпускные каналы, чтобы специфические запахи не проникали в жилые помещения;
• для фундамента и подвального помещения должна быть спроектирована естественная вентиляция через отдушины;
• части выпускных вентиляционных труб, которые проходят через чердачное помещение, должны быть обязательно утеплены, чтобы минимизировать образование конденсата.

При выборе схемы вентиляции большое значение имеет стоимость оборудования и монтажных работ. Поэтому нужно избегать усложнения проекта и ориентироваться на простые и недорогие решения. Организация естественной пассивной вентиляции, которая грамотно сочетается с активной принудительной в хозяйственной зоне, – это пример подобной схемы.

Схемы работы вентиляции

В зависимости от поставленных задач, которые должна выполнять вентиляция, она подразделяется на 4 вида:

• приточная. Для такого рода вентиляции также характерно попадание воздушных масс в дом с улицы через микротрещины и поры в строительных материалах, приточные клапаны, а также во время проветривания. Но интенсивность нагнетания воздуха естественным путем желает лучшего, а в жаркий период приток воздуха может сильно замедлиться либо даже остановиться. Полагаться только на природную вентиляцию – нерационально. По этой причине современный рынок предлагает мощные приточные устройства, обеспечивающие полноценный воздухообмен при экономичном расходе электроэнергии;
• вытяжная, которая осуществляет отток отработанного воздуха по специальным воздуховодам. А инфильтрация чистого воздуха с улицы в помещение совершается через любые микротрещины и щели (природный путь), а также во время проветривания;
• приточно-вытяжная. Для ее установки в противоположных углах помещения монтируют два канала, первый из которых подает чистый воздух с улицы, а второй выводит уже отработанный наружу. Явным преимуществом такой вентиляции является способность изменять температуру воздуха, а также проводить его ионизацию, увлажнение, обеззараживание и фильтрацию;
• воздушная климатическая система – это воздушное отопление, которое может работать круглый год. Технически это выглядит так – к воздухонагревателю подключены воздуховоды, по которым чистый воздух проникает в дом, а отработанный отводится. Все это надежно спрятано от человеческого глаза и не портит интерьер. Визуально воздушное отопление выглядит как вентиляционные решетки, расположенные на полу, стенах или на потолке. Радиаторы, ниши для них, стояки, характерные для привычной нам системы отопления, отсутствуют. Управление очень удобное, оно осуществляется с помощью пультов ДУ.

Воздух может попадать в систему также через грунтовый теплообменник. Воздух, проходя по трубе, расположенной на глубине в 2 метра зимой прогревается теплом земли, а летом тем же способом охлаждается. Как результат – значительная экономия энергоресурсов.

Особенности монтажа в различных помещениях

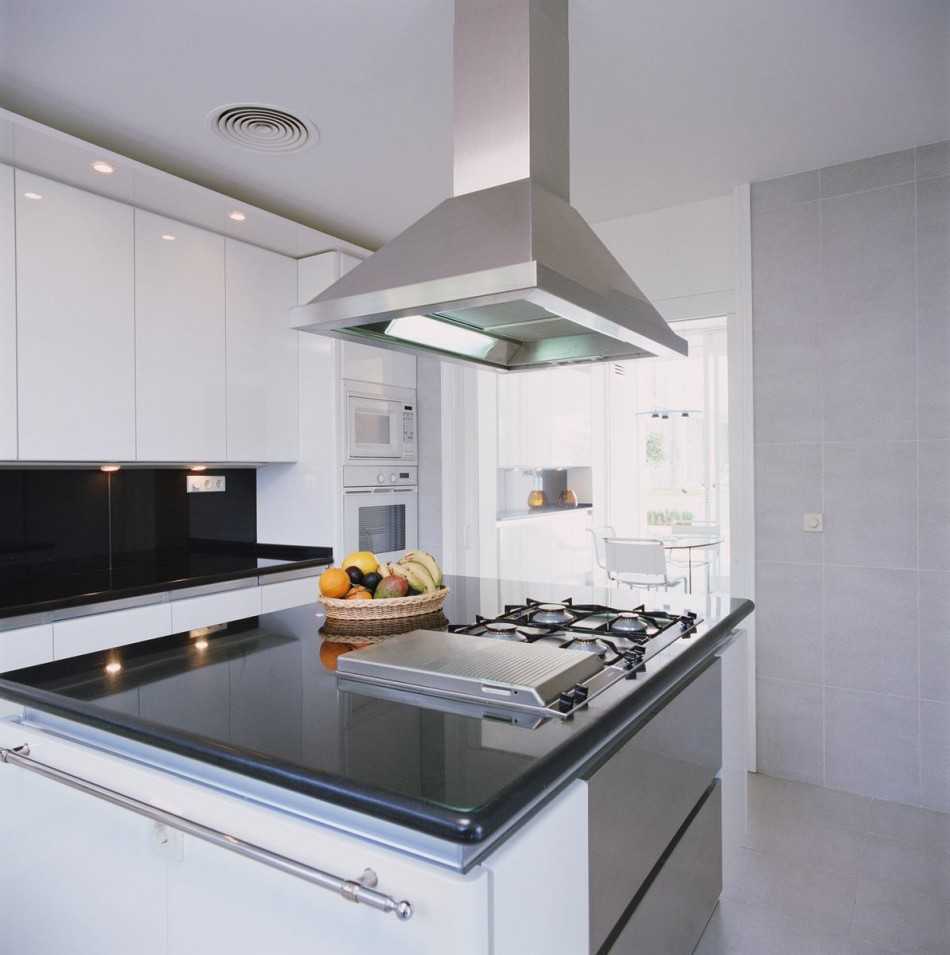

При оборудовании вентиляции на кухне следует учитывать такие нюансы:

• ширина плиты и вытяжного купола должны соответствовать друг другу;
• воздух на кухне должен полностью обновляться 6-12 раз за час;
• расстояние между плитой и вытяжкой должно составлять 60-90 см.

В ванной необходимо учесть повышенную влажность в помещении и исходя из этого:

• приточных отверстий быть не должно, чтобы пар не попадал из ванной в другие помещения;
• вся проводка должна быть влагостойкой либо затянутой в гофр, контакты тщательно заизолированы;
• рекомендуется установить гиростат, позволяющий автоматизировать работу вытяжной вентиляции.

• отверстие для вентиляции делается максимально высоко, в идеале вообще на потолке;
• целесообразно совместить выключатель для освещения и для вытяжки, чтобы они включались одновременно;
• мощность вытяжки должна обеспечивать производительность системы не менее 50 м3 для отдельного туалета, а для совмещенного с ванной санузла – не менее 75 м3;
• при расположении вентиляционных каналов туалета и ванной на том же уровне, они объединяются в один воздуховод.

В подвалах задействуют как естественную, так и принудительную вентиляцию. Если подвал небольшой, до 50 м2, то вполне можно обойтись и естественным вариантом циркуляции воздуха.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Прикиньте сами, вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Принудительная работа воздушных масс

Принудительная вентиляция в ванной комнате осуществляется за счет установки внутри помещения специальных механических устройств.

В основной ее состав входят следующие компоненты:

• Главный блок
• Вентилятор
• Устройство теплообмена
• Фильтр
• Система воздуховодов

Чтобы установить вентиляцию в комнате своими руками, необходимо рассмотреть принцип ее работы.

Принцип работы устройства:

1. Внутри комнаты скапливаются пыль и переработанный воздух. Он удаляется из комнаты через установленную внутри помещения систему вытяжения воздуховода.
2. Загрязненные воздушные массы поступают на крышу и удаляются на улицу при помощи устройства – дефлектора.
3. Для попадания свежего воздуха внутрь комнаты используются следующие устройства: в расположенный на улице контейнер для забора попадают воздушные массы. Они проходят через несколько ступеней фильтрации и очищаются.
4. Чистый воздух через воздуховоды нагнетается внутрь помещения.

Для оптимизации работы в зимний период времени рекомендуется использовать устройства для обмена тепла. Оно способно сохранять внутри помещения теплый воздух и возвращать его в комнату.

Современные устройства для циркуляции воздушных потоков оснащаются дополнительными фильтрами для увеличения эффективности работы. Так, они могут содержать в себе полезные вещества и минералы, благоприятно сказывающиеся на здоровье. Могут способствовать увлажнению или осушению комнаты. Также выпускают фильтры, препятствующие проникновение насекомых внутрь помещения.

Вентиляция требуется любому помещению: жилому, подсобному или специального назначения. О том, как должна быть устроена вентиляция гардеробных, курительных комнат, а также как ее сделать своими руками в помещении с пластиковыми окнами, читайте далее.
