Пилорама: применение, варианты конструкций, чертежи, изготовление самодельной

Конструкционные особенности

Существует достаточно важно ключевых моментов конструкции дисковой пилорамы, к которым отнесем нижеприведенные моменты:

  1. В системе есть двигатель, который приводит в движение режущий инструмент. Отметим тот факт, что есть и бензиновая дисковая пилорама – в движение режущий инструмент приводит ДВГ.
  2. Очень редко установленный электродвигатель напрямую связан с режущим инструментом. Для того чтобы защитить конструкцию от скачков нагрузки, вибрации и других негативных воздействий используется ременной или иной привод. Он становится связующим элементов между исполнительным органом и источником энергии.
  3. Неотъемлемой частью конструкции можно назвать раму. Именно она становится связующим элементом всех агрегатов. Производство пиломатериалов проводится с учетом того, какой длинны и массы будет заготовка. Рама может иметь различную длину и конструкцию, что зависит от расположения основных элементов, а также того, какими характеристики свойственны дисковой пилораме.
  1. Сам режущий инструмент, который выступает дисковая пилорама различного диаметра. При изготовлении могут использоваться различные материалы, к примеру, высокопрочная инструментальная сталь. Распиловка огромного количества материалов приводит к быстрой потере остроты режущей кромки. Провести заточку достаточно сложно, на режущих кромках могут находится твердосплавные пластины, которые на протяжении длительного времени остаются в первоначальном состоянии.
  2. Механизм подачи заготовки. В качестве заготовки при использовании дисковой пилы могут выступать бревна больших размеров и массы. Подавать их в зону резания довольно сложно, для чего устанавливают специальный механизм подачи. Как правило, подача осуществляется при помощи роликов.
  3. Также некоторые модели дисковой пилорамы имеют поворотный механизм. Он необходим для того, чтобы изменять положение пилы для продольного или поперечного реза.

Самодельная угловая пилорама

Чаще всего используется горизонтальная дисковая пилорама. Она имеет достаточно простую конструкцию, а также невысокую стоимость. Бытовой вариант исполнения имеет относительно небольшие размеры, может устанавливаться без крепления к основанию. Мини пилорама также имеет невысокую стоимость. В последнее время в быту устанавливается исключительно минипилорама, так как она проста в использовании, подходит для решения большинства задач.

Схема распиловки бревна

Какую пилораму выбрать для своего предприятия?

Мнение опытных предпринимателей, которые ни один год владеют деревообрабатывающим производством:

  • Если на первом месте стоит качество доски и бруса – следует выбрать дисковый станок;
  • Производство налажено под выпуск радиальных досок? Дисковая пилорама станет отличным помощником.
  • Если требуется быстрый ремонт агрегата в непредвиденных обстоятельствах – лучше выбрать ленточный станок;
  • Ленточная пилорама сэкономит средства на оплате электроэнергии;
  • Скорость распила двух типов станков примерно одинакова.

Отечественные пилорамы стоят 3,5 долларов и больше. Более выгодный вариант, приобретение зарубежной техники, которую уже использовали. Этого не стоит бояться, в таких случаях качество нисколько не страдает. Так что бизнес можно сделать ещё более выгодным. Кроме того, надо определиться с выбором оборудования, которое больше всего подойдёт.

  1. Например, дисковые и мини-пилорамы отлично подойдут для производства небольших масштабов. Но нужно покупать много специальных насадок, если работа по каким-то причинам усложняется.
  2. Для больших объёмов чаще всего применяются мощные рамные станки. Но стоит помнить о том, что они используют довольно много энергии. Для них нужно строить отдельный фундамент, кроме того – в процессе такого производства появляется много стружки.
  3. Ленточные пилорамы в данном направлении – самый популярный тип оборудования. Они быстро окупаются, являются довольно дешёвыми и экономными. Правда, придётся довольно часто менять ленты, использующиеся в таких устройствах.

Угловая дисковая пилорама

Такое устройство отличается наличием двух пил, которые расположены под углом 90 гр. друг к другу. Распил происходит в обе стороны. Один проход дает одну обрезную доску. Угловое пиление немного отличается по принципу работы от обычного дискового пиления. Угловая пилорама дает возможность осуществлять пиление без поворота бревна. Эти пилорамы можно назвать наиболее экономичными, потому что выход готовых пиломатериалов достигает 60 – 80%. Стоимость дисковой пилорамы во многом зависит от ее функциональности, производительности и дополнительных параметров.

Устройство для осуществления углового распила незаменимо в лесопильном производстве. Продольная распиловка круглых заготовок и их изготовление с конкретными геометрическими параметрами на угловой пилораме, в сравнении с обычными методами распила древесины, осуществляется благодаря ряду отличительных характеристик. Такой аппарат легко заменяет сразу несколько станков.


Пиломатериалы различного сечения и габаритов на угловой дисковой пилораме можно изготавливать в результате независимого перемещения вертикального и горизонтального пильных суппортов. При этом не затрачивается время на переворот или переустановку заготовки.

Вследствие того, что продольная распиловка происходит без холостого хода в обе стороны, конечные пиломатериалы отличаются исключительным качеством пиленой поверхности. Радиальные и тангенциальные пиломатериалы на таком устройстве имеют максимальный выход.

Существуют еще и однопильные устройства. В таких машинах распил происходит при помощи одного диска, который устанавливается на поворотном механизме в обе стороны. Холостой ход отсутствует. Движение пильного диска начинается в горизонтальном положении. При движении вперед осуществляется горизонтальный рез по длине бревна. В конце бревна пила одним движением разворачивается в вертикальное положение. При обратном ходу каретки надрезанная часть отсекается вертикальным резанием. После диск снова поворачивается в горизонтальное положение и повторяется цикл резки. На этой пилораме осуществляется быстрый раскрой заготовки с получением обрезного пиломатериала необходимого сечения.

На один цикл пиления: ход вперед, поворот пилы, ход назад для шестиметровой заготовки тратится 1 минута.

Рекомендации при изготовлении пилорамы

Пилорама относится к опасным видам инструментов. Считается крупногабаритным аппаратом. Поэтому перед конструированием необходимо выбрать место, где будет эксплуатироваться данный агрегат. Отлично подойдут гараж, сарай или подсобка. Данное помещение должно быть просторным и светлым. Вы также можете работать с пилорамой и на свежем воздухе, но в таком случае нужно будет установить навес.

При наличии электрического двигателя требуется ответственно отнестись к монтажу проводки и креплению нужных автоматов. Также желательно иметь помещение, где будут размещены готовые доски. При конструировании аппарата в домашних условиях необходимо ответственно отнестись к режущим элементам. При эксплуатации пилорамы также следует соблюдать правила техники безопасности.

  • Контролировать соединения кабелей, следить за их исправностью.
  • Следить за цельностью кабелей заземления.
  • В случае необходимости замены пилы или ликвидации повреждений необходимо вырубить пилораму от электросети.
  • При коротком замыкании обязательно сразу отключите пилораму.
  • Пользователь устройства не должен находиться около патрубков выбрасывания опилок.
  • У пилорамы должна быть прочная опора.
  • При работе с аппаратом бревно всегда должно быть закреплено на рельсах.

При изготовлении пилорамы и при работе с ней необходимо контролировать все узлы, соединения и стабильность механизма. После выполнения данных требований можно запускать аппарат.

Мы рассмотрели, как собрать пилораму самостоятельно. Данный агрегат отлично подойдет для работы по дереву. Поможет при строительстве. И сделать его своими руками довольно легко. Необходимо иметь навык работы с инструментами. Данные аппараты бывают нескольких видов. Перед началом необходимо подготовить чертежи для работы и точно соблюдать все размеры, чтобы не возникло ошибок при эксплуатации.

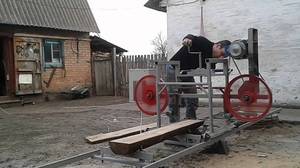

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Что можно изготовить на ленточной пилораме

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

  1. Обрезные и не обрезные доски.
  2. Брусья.
  3. Шпон.
  4. Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.


снизу стальной плиты приваривается уголок

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

https://youtube.com/watch?v=KxtDdf-N3pY

Пилорама из бензопилы своими руками – вариант №2

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Советы и рекомендации при изготовлении пилорамы

Деревообрабатывающий агрегат относится к объектам с повышенным уровнем опасности из-за подвижных режущих элементов. Также он имеет довольно крупные размеры. Поэтому место для сборки конструкции следует выбирать очень тщательно.

Площадка для установки пилорамы должна быть ровной и просторной, дающей возможность подойти с любой стороны. Для этих целей можно использовать хорошо освещаемые гараж, сарай или другие подсобные помещения. Можно установить станок и на улице, но в этом случае следует соорудить навес.

Если агрегат оборудован электродвигателем, необходимо соблюдать все правила электробезопасности и следить за состоянием силовых и заземляющих кабелей.

Перед началом запуска собранного агрегата необходимо убедиться в надежности всех узлов и соединений.

Пилорама — деревообрабатывающая система, имеющая не очень сложную конструкцию. Собрать ее своими руками легко. Достаточно лишь тщательно следовать всем рекомендациям, внимательно читать чертежи и опираться на предоставленные видео и фото самодельной пилорамы.

Устройство дисковых пилорам

  • дисковые пилы — в зависимости от варианта пилорамы, может быть одна или две пилы;
  • передвижная каретка;
  • электродвигатели, обеспечивающие всю пилораму необходимой электроэнергией для работы.

Однодисковая пила может осуществлять распиливание брёвен в двух положениях, а именно горизонтально и по вертикали. Такой распил реализуется, благодаря отсутствию холостого хода, что обеспечивается движению каретки вдоль и поперёк ствола дерева.

Существует также и двухдисковый вариант пилорамы. Отличается он тем, что имеющиеся пилы смонтированы под 90 градусов по отношению друг к другу. Благодаря такой конструкции, такой вариант пилорамы имеет большую производительность, так как способен работать ортогонально.

Кроме вышеназванных пилорам, существуют и другие варианты конструкции станков такого типа, которые состоят из таких элементов:

  • подвижная каретка;
  • два электродвигателя, каждый из которых выполняет свою работу: на одном из них закреплена дисковая пила, а другой служит непосредственно для передвижения.

должна свободно перемещаться вдоль направляющего рельса

Опять-таки, следует напомнить, что стоимость таких станков небольшой никак не назовёшь. Они действительно стоят немало, что отталкивает пользователей. Некоторые предпочитают положиться на собственные силы и изготовить такой станок самим, что позволяет сэкономить свои финансы, но при этом практически не потерять в производительности и качестве.

Типы пилорам

Перед пилорамой ставят основную задачу: выполнять распиловку сырья на подходящие брусья и доски. Сам процесс можно реализовать разными конструкциями установок:

  1. Рамная, в ней на специальное раме устанавливаются плоские пильные полотна. Они совершают возвратно-поступательные движения. Распиливаемый материал подается на специальных тележках. Изменяя расположение пильных полотен, добиваются получения пиломатериала нужного формата.
  2. Ленточная использует пильное плотно, изготовленное в виде замкнутой ленты. Оно совершает только поступательное движение, получаемое от роликов. Материал подается в зону распила. Остается только выставить инструмент в нужном положении. На современных устройствах можно задать программу, по которой будет выполняться распил.
  3. Цепная – в подобной установке используются специальные шины, в них работу выполняет цепь с зубьями. Конструктивно подобные пилорамы относят к наиболее простым. Нужно только иметь направляющие для перемещения инструмента или распиливаемого материала.
  4. Дисковые имеют в качестве основного рабочего устройства диск с зубьями. При вращении каждый зуб вырезает только небольшую часть материала. Максимальный размер пропила зависит от диаметра режущего приспособления. Иногда для расширения возможностей оборудования устанавливают не один, а два и более дисков. Изготовление подобной пилорамы привлекает тем, что можно применить инструмент, который несложно приобрести.

Выбор места

Если вы располагаете специальной мастерской или помещением, где проводятся все обработочные мероприятия, желательно обеспечить не меньше 18 квадратных метров рабочей площади. На такой территории можно будет распускать даже самые крупногабаритные бревна.

В частных мастерских часто выделяют под монтаж пилорамы пустующее строение, или хотя бы один его отсек. Иногда деревообрабатывающие мероприятия проводятся под открытым небом, однако вряд ли вы живете с такими соседями, которые будут нормально реагировать на множество летящих с ветром опилок и мелкой стружки. Да и не каждый будет рад видеть, как территория возле его дома быстро засоряется различным мусором.

Чтобы не стать жертвой подобной неприятности, достаточно ответственно отнестись к возведению ограждения сплошного типа. Возможно, вам подойдёт вариант из листов поликарбоната или прочной многослойной фанеры.

К тому же вам необходимо заранее подготовить место для складирования готового пиломатериала. В результате следует подобрать подходящий участок земли для хранения конечной продукции.

Эти вопросы следует решить ещё до начала проектирования конструкции.

Принцип работы, преимущества и недостатки

Принцип работы пилорамы, изготовленной из портативной бензопилы, очень прост. Пила прочно крепится к какой-либо поверхности, а затем через нее «прогоняют» доски, брус или бревна. При этом вместо диска пилорамы выступает цепь бензопилы.

Вот основные достоинства такой самодельной конструкции:

  • Возможность смонтировать где угодно. Пилораму из бензопилы можно собрать абсолютно в любом месте: на строительной площадке, на приусадебном участке или даже на месте лесозаготовки в полевых условиях.
  • Простота сборки. Для монтажа потребуется только бензопила и материалы, которые есть под рукой.

А в роли главного недостатка выступает не слишком высокая мощность устройства. При срезании с толстого бревна доски большой длины оно может нестабильно работать, застревать.

В зависимости от способности к перемещению самодельные пилорамы из бензопилы делят на два вида:

Стационарное устройство представляет собой конструкцию из металлических или деревянных реек, на которой зафиксирована пила. Она имеет направляющие, по которым движутся бревна. Во время работы пила неподвижна.

Мобильное приспособление представляет собой специальную насадку на бензопилу, которую обычно сваривают из стальных реек. Пила во время работы движется вместе с этой насадкой вдоль бревна.

В зависимости от материала, из которого изготовлена пилорама, устройства бывают:

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Что понадобится для создания ленточки

Расчет всех материалов проводится только после того, как сделаны все чертежи и замеры. На конструкцию нужно собрать:

  1. Новые или старые, но в хорошем состоянии, шкивы;
  2. Рельсы. Их можно сделать самостоятельно. Только вот расположить их надо ребром вверх, так колесики будут служить дольше;
  3. Профильные трубы (для шпал);
  4. Швеллер.

Чтобы работать с вышеперечисленными материалами, нам понадобятся специальные инструменты:

  • Сварка;
  • Фрезерный станок;
  • Электрическая дрель (можно использовать любую, но эта самая удобная);
  • Болгарка;
  • Пассатижи;
  • Молоток;
  • Отвертки и набор гаечных ключей;
  • Болты и гайки;
  • Струбцина;
  • Приспособления для замера: линейки, рулетки, угольники и т.п.;
  • Ножовка.
