Устройство ливневой канализации в многоквартирных домах

Достоинства и недостатки внутреннего водоотвода

Отдавая предпочтение внутреннему водостоку, следует знать, что выделяют две различные системы устройства такой инженерной конструкции:

• самотечная (гравитационная), когда вода из воронки непосредственно попадает в вертикально расположенный водосток;
• сифонно-вакуумная (гравитационно-вакуумная), кода вода из воронки попадает в горизонтально расположенную трубу, после чего в вертикальный водосток.

Каждая из этих систем имеет свои достоинства и недостатки. Так, самотечная система имеет следующий недостаток:

сравнительно низкая пропускная способность. Вода в воронки попадает с большим количеством воздуха, который снижает пропускную способность системы. При значительных объемах годовых осадков на стадии проектирования должно быть предусмотрено большее количество водостоков и соответствующий (больший) их диаметр.

Сифонно-вакуумная система водостока лишена вышеприведенного недостатка, поскольку вода попадает в горизонтально расположенные трубы через специальные воронки под разряжением. Далее, расположенный вертикальный сток заполняется водой полностью. Под воздействием разряжения, вода выводится за пределы здания в канализационный коллектор. Такая система характеризуется высокой пропускной способностью. Помимо этого, сифонно-гравитационная система обладает дополнительными преимуществами:

• возможность организовать водосбор не только с плоских крыш, но и с кровель, находящихся под различными углами наклона;
• при монтаже используют трубы меньшего диаметра;
• большая пропускная способность позволяет устанавливать меньшее количество водосточных каналов, снижая расходы на коммуникацию в целом;
• высокая скорость течения стоков препятствует засорению системы.

Наряду с приведенными достоинствами и недостатками каждой из систем, можно выделить ряд общих преимуществ внутренней водосточной системы в сравнении c внешним аналогом:

• отсутствие элементов водостока на фасадах здания;
• сохранение эффективной работы в зимний период;
• сбор водостоков непосредственно в сливную систему.

К недостаткам внутренней системы водостока следует отнести сложность монтажа и обслуживания, очистки.

Мой дом – моя крепость

С многоквартирным домом, надеемся, вы разобрались. А как быть, если это частный жилой дом? Вам необходимо провести монтаж ливневой канализации на участке. Можно изучить устройство системы, закупить необходимые материалы и приступить к монтажу самостоятельно.

Можно выбрать для проведения работ специализированную организацию. Цены во многом зависят от выбранного вами материала, периметра дома, количества водостоков, стоимости монтажа и др.

Ни при каких условиях нельзя осуществлять врез в канализацию, предназначенную для сточных вод. Это разные системы, ни одна организация не выдаст вам разрешения на работы.

Врез в центральную ливневую канализацию возможен при наличии всех разрешительных документов. Это длительный и трудоемкий процесс, но он того стоит – вам не придется создавать на участке дренажную систему с отводом в резервуар.

В любом случае организация ливневой канализации в частном жилом доме такой же необходимый процесс, как в многоквартирном. И в том, и в другом случае речь идет о безопасности, а также о качестве жизни в вашем жилище.

Приходилось ли вам сталкиваться с неисправной ливневой канализацией? Удавалось или нет возместить ущерб? Можете ли вы рассказать о способах монтажа ливневки в жилом доме? Насколько актуальными вы считаете затронутые в статье вопросы?

Ждем ваших откликов на нашем сайте. Будем рады услышать ваше мнение и предложения.

Вода – это наше все. Человек состоит практически из воды. Она важна не только для нас, но и для растений и животных. Без воды жизнь на нашей чудной планете была бы просто невозможна. Но, она может принести и большой вред делу наших рук. Всем известно, как негативно влияет жидкость на цемент, например на фундамент, стены или цоколь здания. Со временем она разрушает основание, сокращая срок службы того или иного здания. А ведь мы не в Африке живем, поэтому сезонные дожди для нас нормальное дело. Вопросом безопасности как людей, так и конструкций, является отвод дождевой воды с домов в ливневую канализацию.

Особенно это касается многоэтажных домов. Как часто родители говорили нам, быть осторожными при входе, чтобы ледяная сосулька не поранила нас. Они образовываются при неправильно работающей системе канализации. Строительные нормы говорят о том, что отвод воды для жилой постройки был выполнен в обязательном порядке.

Мой дом – моя крепость

С многоквартирным домом, надеемся, вы разобрались. А как быть, если это частный жилой дом? Вам необходимо провести монтаж ливневой канализации на участке. Можно изучить устройство системы, закупить необходимые материалы и приступить к монтажу самостоятельно.

Можно выбрать для проведения работ специализированную организацию. Цены во многом зависят от выбранного вами материала, периметра дома, количества водостоков, стоимости монтажа и др.

Ни при каких условиях нельзя осуществлять врез в канализацию, предназначенную для сточных вод. Это разные системы, ни одна организация не выдаст вам разрешения на работы.

Врез в центральную ливневую канализацию возможен при наличии всех разрешительных документов. Это длительный и трудоемкий процесс, но он того стоит – вам не придется создавать на участке дренажную систему с отводом в резервуар.

В любом случае организация ливневой канализации в частном жилом доме такой же необходимый процесс, как в многоквартирном. И в том, и в другом случае речь идет о безопасности, а также о качестве жизни в вашем жилище.

Приходилось ли вам сталкиваться с неисправной ливневой канализацией? Удавалось или нет возместить ущерб? Можете ли вы рассказать о способах монтажа ливневки в жилом доме? Насколько актуальными вы считаете затронутые в статье вопросы?

Ждем ваших откликов на нашем сайте. Будем рады услышать ваше мнение и предложения.

Что представляет собой ливневая канализация

Впервые услышав это название, вы можете подумать о канализации. Но не стоит путать эти понятия. Они похожи, и можно сказать даже выполняют похожие функции. Например, канализационный отвод отвечает за удаление из помещения отработанной воды. Это целая система труб, отводов и фитингов. Отработанная вода с кухни, с санузла и других помещений должна выводиться из дома. Она попадает в систему труб и доставляется в септик, канализацию или выгребную яму. Если же говорить о ливневой канализации, то это все та же система труб, лотков, ливнеприемников и вспомогательных элементов. Вместе они отвечают за сбор и отвод дождевой и талой воды с поверхности крыши здания. И опять же вода по системам труб с одного места оставляется в другое.

Как видите, некое сходство есть. Однако путать их нельзя. Кроме того, ливневая канализация может быть двух видов: внешняя и внутренняя. Внешняя система более известна для жителей частных домов. Тогда все элементы системы находятся снаружи. Она включает в себя желоба, трубы, ливнеприемники и другие элементы. Вода со скатов попадает в желоба, после чего через воронку доставляется в трубу. С трубы же жидкость направляется в дренажную систему, в резервуар или другое место. Такая ливневка подходит только для скатных крыш.

Обратите внимание! За счет того, что желоба находятся снаружи, на зимний период их лучше утеплять, чтобы не образовывались наледи и ледяные пробки. А что касается внутренней системы, то именно ее используют для устройства ливневой канализации многоэтажного дома с плоскими крышами. При этом все конструктивные элементы системы спрятаны внутри знания, а значит, они не будут замерзать зимой

Наверху остается только ливневое отверстие. Система внутреннего ливневого водостока состоит из таких элементов:

При этом все конструктивные элементы системы спрятаны внутри знания, а значит, они не будут замерзать зимой. Наверху остается только ливневое отверстие. Система внутреннего ливневого водостока состоит из таких элементов:

А что касается внутренней системы, то именно ее используют для устройства ливневой канализации многоэтажного дома с плоскими крышами. При этом все конструктивные элементы системы спрятаны внутри знания, а значит, они не будут замерзать зимой. Наверху остается только ливневое отверстие. Система внутреннего ливневого водостока состоит из таких элементов:

Воронка ливнеприемника. Основаная труба или стояк. Отводная труба. Выпуск.

Плоские крыши многоэтажных домов хорошо накапливают дождевую воду. Если крыша старая, то жители последних этажей это ощутят. У них будет протекать потолок. Чтобы избежать подобного явления, устройство ливневой канализации обязательно.

С течением времени, на производстве выпускается все больше конфигураций ливневой канализации. Они отличаются формой, материалом и т. д. Одной из простых и дешевых считают систему водостока из оцинкованной стали. Их часто используют для отвода воды в многоэтажном доме. Но довольно часто оцинковку можно увидеть и в частном доме.

Довольно популярным на данный момент является пластик. Как и канализационные трубы, водосток из него получается отличный. Пластик довольно прочный, устойчив к перепадам температур, дешевый и долговечный материал. Он не ржавеет да и устраивать такую канализацию довольно просто.

Самой дорогой считается система из меди. Она надежная, долговечная, не гниет, не ржавеет и выдерживает большие нагрузки. Все же,для устройства внутреннего водостока лучше подойдет пластик. Все ровно никто его не видит, а цена значительно меньше.

Инженерные коммуникации — это основа всего жилого дома

Инженерные коммуникации – это все сети, которые прокладываются по дому. К ним причисляются: электропроводка, водопровод, теплосети, канализация, газопровод и т. д. С их помощью обеспечивается комфортное условие для проживания людей

Особое внимание необходимо уделять инженерным сетям на этапе проектирования дома. От качества выполнения всех работ зависит удобство проживания людей

В общем инженерные сети разделяются на внешние и внутренние. Причем внешние (их еще называют наружными) масштабнее, нежели внутренние. В этой статье будут детально рассмотрены все сети, к которым подключается жилой дом.

При сооружении инженерных коммуникаций производится расчет всех важных параметров. В частности, провода, по которым протекает электрический ток, должны быть расположены как можно дальше от систем газоснабжения или водопровода (особенно горячего). Пожалуй, электроснабжение – это инженерные коммуникации, которые подводятся в первую очередь к дому. И это верно, так как невозможно без электроэнергии проводить строительные работы.

Характерные ошибки монтажа

нередко хочет сэкономить на мелочах.

В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.

Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

• Технологическая воронка ливнеприемника (сложная конструкция).
• Трубные элементы — основные и отводные.
• Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

• Фильтр для очистки от скопления засохших листьев.
• Фильтр воздушного типа.
• Прижимной тип фланца.
• Уплотнительное соединение.
• Конструкционная часть воронки.
• Трубный элемент.
• Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

• Самотёчный вариант.
• Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

• Климатические характеристики местности.
• Количество выпадающих осадков по сезонам.
• Типовое исполнение кровли.
• Характеристики и параметры постройки здания.
• Какие показатели имеет обратный напор воды.
• Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
• Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

• Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
• На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
• Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.

ПОДПИСКА

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Правила сооружения ливневой канализации

Цель ливнёвки состоит в том, чтобы собрать всю воду с крыши и участка вокруг дома и вывести её в коллектор. Для этого вся ливневая канализация, состоящая из труб, лотков, фильтров, монтируется с наклоном в сторону коллектора. Вода по желобам стекает с крыши, попадает в водосточные трубы, а затем в отводные трубы и коллектор. Отводные трубы бывают подземного залегания и поверхностного.

линейным или точечнымдренажный колодец

Для отвода воды с крыши чаще всего применяют точечные водосборники. Они состоят из пластмассовых водоприёмных воронок, которые соединяются с подземными дренажными трубами с вмонтированными фильтрами. Фильтра очищают систему от травы, листьев и прочего мусора. После очистки вода попадает в коллектор.

Если это сделать по каким-то причинам не возможно, тогда трубы следует утеплить (обычно применяют пенополистерол). За счёт теплоизоляции труб можно сократить глубину траншей до 60 см от поверхности.

Для расчета диаметра труб в ливневой канализации нужно принять во внимание годовую норму осадков на местности, а так же площадь участка. В основном применяются трубы диаметром 110 мм

Если канализация будет проходить в местах нахождения пучинистого грунта, нужно сделать песчаную подушку (основу) для водосборных коллекторов. Это надо сделать для избегания проседания земли. Засыпая яму, делайте послойное трамбование грунта. Угол наклона труб канализации обычно равняется 1 см на метр трубопровода. При сборке трубопровода не соединяйте трубы под углом 90 градусов. Это может привести к скапливанию мусора и засорению канализации.

Как прочистить ливневую канализацию

Чистка ливневой системы

Если забилась ливневка, то можно обратиться за помощью к специалистам, а можно попробовать почистить ее самостоятельно. Конечно, если это произошло впервые, то лучше чтобы чистку провели специалисты – у них вы сможете выведать, каким способом устраняется засор той или иной степени сложности. Таких способов есть несколько.

1. Механический способ очистки состоит в пробивании пробок в системе и удалении грязи.
2. Химический способ – использование химических средств, разрушающих структуру засора.
3. Гидродинамический заключается в подаче воды под сильным напором.
4. И термический способ очистки – очистка паром или же горячей водой.

Зачастую для чистки ливневой канализации используется механический либо гидродинамический способ. Но если система открытого типа, то чистка будет проходить существенно проще:

• снятием решетки, установленные на лотки;
• удалением мусора и грязи из канала;
• промыванием прочисткой каналов сильным напором воды;
• установкой решетки обратно.

К слову, если у вас в хозяйстве есть мини-мойка, например, Керхер, то можете использовать для промывки ее – результат тоже будет отличным.

Чистка ливневой системы

Монтаж ливневки

Ливневая решетка

Установка глубинного дренажа

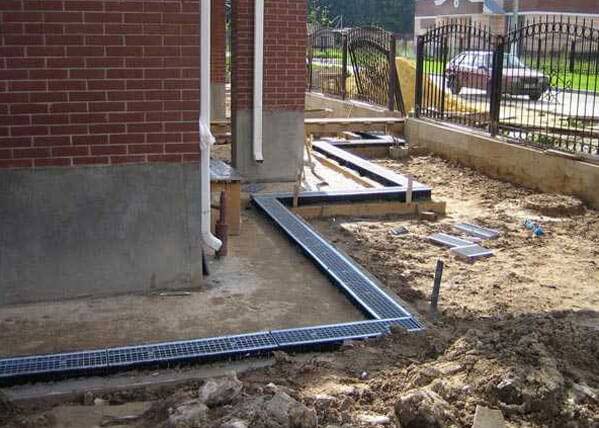

Линейный водосбор

Точечный водосбор

Виды ливневок

Схема работы ливневой канализации

Пескоуловитель

Ливневая канализация своими руками

Виды систем ливневой канализации

В зависимости от определенных факторов выделяют различные виды ливневой канализации.

По типу системы выделяют следующие виды ливневок: точечная и линейная.

Простая точечная ливневая канализация представляет собой несколько дождеприемников, установленных под водостоком и соединенных в единую сеть. Подобные системы предназначены для сбора воды, падающей с крыши строений, и ее отведение в резервуар.

В обоих случаях можно обустроить ревизионные колодцы, с помощью которых выполняются профилактические очистные мероприятия, и проверяется работоспособность всей системы.

По типу расположения система может быть наружной, внутренней и смешанной.

Наружная ливневка является самым простым вариантом водоотведения. Максимально простая конструкция позволяет выполнить монтажные работы за короткий период времени с минимальными материальными затратами. В состав ливневки открытого типа входит линейный водоотвод в виде наземного желоба и подземные пескоулавливатели. Желоба укладывают под водостоком и вдоль дорожек. Собранная вода в большинстве случаев отводится в небольшой водоем на участке.

Внутренняя ливневая система более сложная и дорогая, но при ее использовании на участке гарантированно отсутствуют лужи. Расчет, сборку и обустройство такого варианта водоотведения должны выполнять профессиональные мастера.

Внутренняя ливневая канализация — это система водоотведения, состоящая из большого количества элементов. При укладке желобов обязательно делают небольшой уклон в сторону резервуара. Дождеприемники и желоба закрывают специальными решетками, которые задерживают на поверхности крупный мусор и листья, предотвращая образование засоров в подземных трубах. Также решетки могут выполнять декоративную функцию. Если установить решетки входной группы, то можно защитить от воды ворота и крыльцо, установка газонных решеток помогает защитить насаждения, расположенные в самых низких точках участка.

Подземная ливневая канализация имеет минимальное количество изгибов и располагается под уклоном в сторону коллектора. Не исключена возможность оснащения подобной системы смотровыми колодцами для прочистки и ремонта системы. Вода из коллектора вполне подходит для полива или заполнения искусственных водоемов.

Кроме основных видов ливневой канализации существует несколько других вариантов, которые отводят воду за счет использования дополнительных ресурсов. Сюда можно отнести гравитационно-вакуумный водоотвод, который работает по принципу сифона. Вода с крыши в этом случае засасывается за счет разницы в высоте водоприемной воронки и слива. Еще одним примером является напорная ливневая система, в которой за движение воды отвечает насосное оборудование, установленное в определенных местах. Насос может оснащаться измельчителем, что позволяет снизить риск засорения внутренних труб ливневой канализации.

Что представляет собой ливневка в многоэтажном доме

Ливневка на крыше представляет собой трубы, собирающие жидкость с поверхности крыши, направляя ее по водостокам в отводящие трубы, где осадки скапливаются в специальных коллекторах.

Справка! В конструкцию здания включают внутреннюю систему канализации, вода стекает под уклоном по направлению к воронкам для водозабора, которые переходят в вертикальные стояки, далее осадки транспортируются в накопительные коллекторы.

1.защищает грунт вокруг здания от размывающего процесса, сохраняет фундамент дома.

2.отводит воду на расстояние, не влияющее на строение.

3.защищает стены, отделку домов от вымывания водными потоками, сохраняет вид зданий и допустимый уровень влажности.

4.трубы, вмонтированные внутри строения, не портят наружную поверхность.

Внимание! Расположение элементов канализации для стоков осадков внутри строения гарантирует защиту системы от поломок и промерзания в морозный период. Ливневые системы имеют единую схему строения и состоят из:

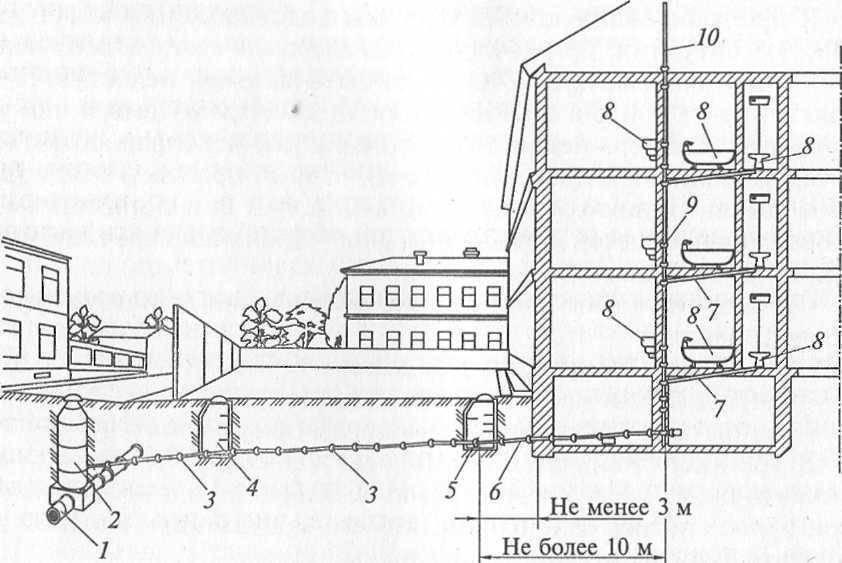

Ливневые системы имеют единую схему строения и состоят из:

1.водозаборной воронки, куда стекают воды. Поверхность ее закрывает решетка от попадания мусора внутрь. Чтобы вход не замерзал зимой, иногда горловину оснащают греющим кабелем.

2.трубы, отводящей жидкость.

3.стояка в виде тубы для отведения осадков. Трубу изготавливают из чугунного, стального либо асбестового материала. Самым распространенным вариантом считается труба из пластика.

4.стояк оснащен ревизией из вставки, имеющей отвод и крышку, прикрепленную с помощью винтов. Ревизия имеет герметичную конструкцию.

5.из водопровода, проложенного под землей, по которому отводится вода в специальный коллектор в форме лотка, сверху скрытого решеткой. Лотки прокладывают вдоль периметра строения.

Водоотвод с крыши плоской модификации в любое время должен справляться со своей задачей, качественно удалять осадки с кровли.

Канализация не должна находиться непосредственно у стен строения, потому что возникает вероятность промерзания системы. Водосточные трубы располагают в параллельной плоскости относительно оси вдоль здания.

Из чего состоит устройство:

1.перед тем, как выполнить стяжку из бетона, кровельную поверхность делят на небольшие зоны, имеющие площадь от ста шестидесяти до двухсот метров квадратных. Каждую зону по центру оборудуют стояком и водоприемником.

2.поверхность зоны укладывают под уклоном, направляющую течение стоков к воронкам. Угол наклона равен примерно одному либо двум градусам, но не меньше.

Важно! Необходимый уклон стоит соблюдать, чтобы воды стекали с необходимой скоростью, соблюдая производительность системы. 3.от труб стояков укладывают водоотводы под землей, которые транспортируют жидкость в коллекторы

3.от труб стояков укладывают водоотводы под землей, которые транспортируют жидкость в коллекторы.

4.трубы для ливневой канализации в многоквартирном доме равны ста, ста сорока либо ста восьмидесяти миллиметрам, изготовленных из разного материала. Трубопрокаты согласно СНиП должны иметь длину семьдесят либо сто тридцать восемь миллиметров.

5.поперечный разрез водостока надо подбирать соответственно правилу: метр задействованной плоскости трубы должен выводить воду с одного квадрата кровельной поверхности.

6.крышу покрывают с помощью битумного либо резинобитумного материала, который отличается водонепроницаемостью. Данное свойство имеют наплавляемые материалы, выпускающиеся в рулонах, применяются для герметичной укладки поверхности крыши.

Требования к трубам-ливневкам

К данной разновидности труб не предъявляются особые требования относительно поддержания определенного давления в системе, т.к. вода транспортируется без внешнего участия.

Но для безаварийной эксплуатации труб все-таки следует учитывать некоторые условия по отношению к:

Механической прочности, потому что трубы должны выдержать большую нагрузку со стороны засыпного грунта. Термостойкости, чтобы в процессе эксплуатации трубы не находились в зоне повышенных температур. Материалу, который должен на протяжении всего срока эксплуатации при отрицательных температурах не потерять своей прочности и надежности. Монтажу ливневки во избежание застоев воды в трубах и последующей «разморозки» системы. Устойчивости к коррозии и химической инертности, потому что труба ливневая заложена под землей. Из-за воздействия активных химвеществ, которые находятся в сточных водах и почве, система труб с годами может повредиться. Грамотному расчету пропускной способности. Еще на первоначальном этапе проектирования специалисты вычисляют необходимый диаметр водосточной трубы, учитывая планируемую производительность системы, а затем делают расчет пропускной способности трубы. В основном, для таких целей востребованы трубы, диаметры которых начинаются с 100-110 мм. Гидравлическому сопротивлению в полости труб, которое должно быть минимальным для стабильного функционирования всей канализационной системы. Чистоте и гладкости внутренней поверхности труб во избежание возникновения излишков грязи, мусора и песка. Габаритным размерам труб, оптимальная длина которых должна быть как можно больше

Это условие очень важно при монтаже, оно экономически выгодное, т.к. существенно сокращается общее количество стыков

Схема монтажа водостока

Для правильного монтажа водостока необходимо познакомиться со схемой работы:

• Сначала выполняется разметка тех мест, в которые будут устанавливаться крепления для стояка.
• Затем следует рассчитать место, в котором труба будет выводиться на крышу.
• Потом определяется, где в крыше будет выводиться воронка.
• В стене выполняются отверстия для труб.
• Фиксируются крепления, предусмотренные производителем труб.
• Затем устанавливается выпускная труба. Она соединяется с ливневой канализацией.
• Выводы системы герметизируется. Герметик должен обладать стойкостью к температурным колебаниям.
• Установка вертикального стояка.
• Монтаж ревизионных люков. Они устанавливаются на трубах в нужных участках.
• Необходимо оборудовать герметизацию узловых соединений и трубопровода.
• Закрытие ската воронки.
• Монтаж защитной решетки.

Когда все эти действия будут выполнены, ливневая канализация считается сделанной. Остается лишь выполнить проверку работоспособности системы. Можно имитировать дождь своими руками.

Добавочные правила при установке ливневой канализации

Специалисты, ведущие монтажные работы по установке водостоков на кровле зданий, должны учитывать некоторые правила:

Установка водостоков

• один стояк ливневки обслуживает не более 250 м² кровли;
• все элементы канализации герметизируют самым тщательным образом;
• крепежные детали не должны «передавливать» материал основных элементов ливневки;
• в трубах стояков должны присутствовать ревизии для их обслуживания;
• введение ливневой канализации в работу должно производиться после ее испытания на работоспособность.

Монтаж систем канализации и их обслуживание производится только сертифицированными специалистами.

Конструкция водоотвода

Водоотвод представляет собой взаимодействие нескольких элементов:

• воронка, находящаяся на крыше и непосредственно осуществляющая прием воды. Подробное описание ее элементов приведено ниже в статье;
• желоба для подвода стоков к воронкам расположены горизонтально в плоскости крыши;
• трубы для отвода воды;
• вертикальные стояки;
• выпуски, которые устанавливают у основания стояка. Они служат для отвода воды от здания в ливневый, канализационный коллектор;
• крепежи.

Стоит отметить, что все элементы конструкции должны располагаться внутри отапливаемой зоны, в стенах либо внутреннем пространстве зданий. Такая мера позволит исключить промерзание системы в зимний период и устранит негативное воздействие атмосферных факторов (температурные колебания, воздействие солнечных лучей и т. д.) на элементы конструкции. В многоквартирных домах стояки внутреннего водостока рационально размещать в вентиляционных или канализационных шахтах.

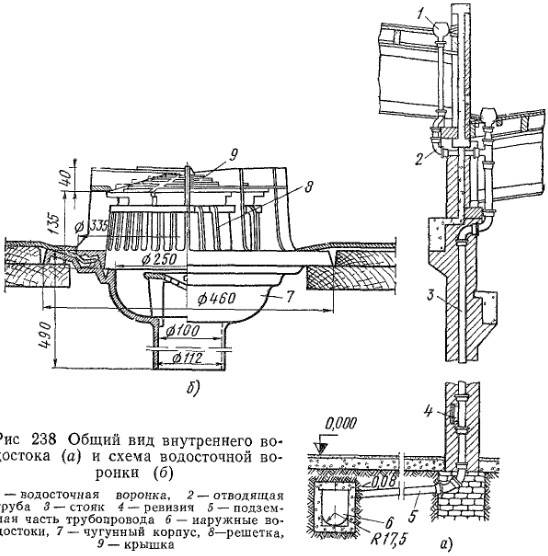

Воронка внутреннего водоотвода представляет собой сборную конструкцию, в которой можно выделить несколько элементов. Видеть их можно на фото ниже.

Такая воронка предотвращает попадание сора в систему водостока, устраняет излишки воздуха, для полноценного заполнения трубы стоками, защищает кровельное полотно от протеканий, предотвращает промерзание системы. Нарушения и изменения в приведенной конструкции воронки могут повлечь сбои в работе системы внутреннего водоотвода, стать причиной течи кровли и, как следствие, порчи имущества жильцов многоэтажного дома.

Водосборную воронку подключают к вертикальному стояку (самотечная система) либо к горизонтальной трубе (сифонно-вакуумная система). Все стыки необходимо тщательно герметизировать во избежание протечек. Видеть подключение водосборной воронки к горизонтальному водоотводу можно на фото ниже.

Для монтажа стояка используют трубы из пластика, оцинкованной стали, оцинкованной стали с полимерным покрытием или из сплава меди с цинком и титаном. Стоит отметить, что самым дешевым вариантом является пластик, однако, по техническим характеристикам этот материал уступает аналогам. Диаметр трубы может быть 100, 140, 180 мм. Выбор этого параметра зависит от площади кровли, количества устанавливаемых водоотводов, объема осадков, типа внутреннего водоотвода. Вертикальный сток собирают из звеньев, длина которых равна 700 либо 1380 мм.

Важно! Приведенные выше параметры, должны быть прописаны в технической документации на конкретный строительный объект на основе соответствующих расчетов.

Устройство водостока в многоквартирном доме

Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.

Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.

Описание элементов системы водостока в многоэтажном доме

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.

Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.

Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.

Схема соединений стояков
