Цементно-стружечные плиты (ЦСП): свойства, размеры, применение

Способы крепления

Данный строительный материал можно крепить как на гвозди, так и на саморезы.

Также при монтажных работах очень важно учитывать количество и следить за порядком установки крепежа, так как материал обладает большим весом. При установке необходимо изучить рекомендованные величины и следовать рекомендациям

Расстояние между гвоздями и саморезами рассчитывается исходя из толщины ЦСП.

Листы ЦСП фиксируются по периметру. Необходимо отступать определённое расстояние от кромки листа. Частоту установки нужно определять в зависимости от толщины

Также важно учесть и промежуточное крепление, которое располагается посередине высоты. В этих местах саморезы или гвозди должны устанавливаться реже в 2 раза, нежели в случае с периметром

Классификация, сортность и стандарты ЦСП

Все цементно-стружечные плиты российского производства должны соответствовать ГОСТ 26816-86. В техническом описании указаны единые требования к качеству материала. Так что если вы планируете купить плиту ЦСП российского изготовителя, знайте, что все они практически одинаковые.

ГОСТ допускает две разновидности ЦСП. Это ЦСП-1 и ЦСП-2. Изделия отличаются друг от друга физико-механическими свойствами.

Так, ЦСП-1 – это материал толщиной от 8 до 16 мм, прочность которого составляет 12 МПа. Если лист произведен толщиной 18-24 мм, то прочность на изгибе составит 10 МПа. А при размерах 26-40 мм параметр будет равен 9 МПа.

У ЦСП-2 прочность и толщина бывают следующими:

• от 8 до 16 мм – 9 МПа;
• от 18 до 24 мм – 8 МПа;
• 26-40 мм – 7 МПа.

Класс ЦСП-2 менее упругий, нежели ЦСП-1. Поэтому его не рекомендуется покупать в качестве основы под конструкцию здания, т.к. он может не выдержать нагрузку.

Согласно ГОСТу, во всех разновидностях ЦСП не должно быть сколов на кромках, инородных включений, механических повреждений и расслоения материала. На поверхности недопустимы пятна и прочие недостатки. Разве что на сорте «2» может присутствовать одно пятно размером до 20 мм на 1 кв. м. Но не более того.

Если говорить о вмятинах, у ЦСП-1 допустима лишь одна на весь лист. При этом глубина должна быть не больше 1 мм, а диаметр до 10 мм на 1 кв.м. У ЦСП-2 здесь не такие жесткие условия: вмятин может быть три с диаметром 20 мм и глубиной 2 мм.

Прочностные характеристики ЦСП

ЦСП, технические характеристики которых отличаются от других альтернативных материалов, имеют высокую плотность. Это обусловлено тем, что в процессе производства используется метод прессования стружки. Во внутренних слоях изделия содержатся волокна, которые обладают более внушительной длиной. Это гарантирует материалу отличную упругость, гладкость, а также высокие прочностные характеристики. Материал имеет несколько слоев, поэтому он способен бороться с воздействием влаги. Особая технология, используемая при производстве, не позволяет изделию расслаиваться. Плита не будет ломаться, даже если на нее воздействует механическая сила по типу изгиба. Материал отлично справляется с высокими нагрузками, в процессе эксплуатации на него могут оказываться воздействия механического характера, что делает подобные плиты столь распространенными и популярными в строительстве.

Обустройство пола при помощи ЦСП

Рассмотрим обустройство пола из ЦСП на лагах на примере балкона.

Шаг 1. Под лаги укладывается слой утеплителя. Лаги устанавливаются параллельно стенам на расстоянии друг от друга около 30-40 см.

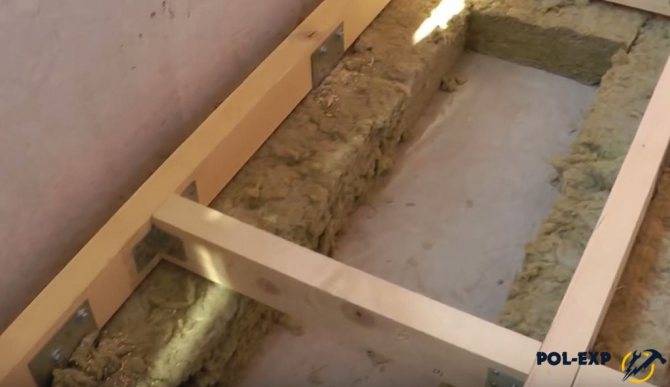

Лаги установлены поверх утеплителя

Шаг 2. Устанавливаются поперечные бруски, производится создание обрешетки. Между собой деревянные бруски соединяются при помощи металлических уголков и саморезов.

Установлены поперечные бруски, обрешетка готова

Шаг 3. Пространство между лагами заполняется утепляющим материалом.

Укладка утеплителя

Шаг 4. Плиты ЦСП нужных размеров укладываются поперек продольных лаг. Ширина куска материала должна быть чуть меньше ширины балкона (на 5-10 мм).

Укладка плит ЦСП

Шаг 5. Плиты крепятся саморезами на лагах. Щели между плитами ЦСП заделываются клеевым составом.

Фиксация плит саморезами

Подготовка к устройству покрытия из ЦСП

Перед началом работ по обустройству чернового покрытия из ЦСП основание пола должно быть правильно подготовлено. Например, в случае укладки материала на деревянное основание старые или подгнившие доски должны быть демонтированы и заменены новыми

Все щели важно заделать шпатлевкой, а деревянное основание грунтуется для лучшего сцепления с клеем, на который и будет монтироваться покрытие из плит

Если монтаж будет производиться на бетонное основание, то оно должно быть также тщательно осмотрено на предмет повреждений и починено при необходимости. Также, если имеются сильные отклонения по горизонтали, производится выравнивание цементными смесями. В случае укладки ЦСП на грунт обязательно осуществляется предварительное выравнивание поверхности – это можно сделать, насыпав на грунт песчано-гравийную смесь толщиной 20 см и утрамбовав ее.

Процесс строительства беседки с полом из ЦСП

Оптимальный вариант – укладка плит ЦСП на лаги. В этом случае, если планируется монтаж основания непосредственно над грунтом, опоры под лаги устанавливаются на землю, а также прокладывается гидро- и теплоизоляция. Расстояние между опорами может колебаться от 0,5 до 1 м – этот показатель зависит от толщины используемого для лагов бруса.

Материалы и инструменты, которые нужно подготовить для работы с ЦСП:

• брус для лагов (сечение 150х100 или 50х100 мм);
• плиты ЦСП в необходимом количестве;
• раствор антисептический для бруса;
• пилящий инструмент (например, ножовка);
• материалы для гидроизоляции и утепления;
• инструменты для произведения замеров (рулетка, карандаш);
• крепежный материал;
• дрель.

Крепление напольных плит при помощи саморезов

Сфера применения

Поскольку материал экологичный и влагостойкий, область, где он может использоваться, довольно обширна:

1. Каркасное строительство. Применять в такой ситуации следует габаритные детали, ведь они усиливают несущие конструкции. Стеновые перекрытия целиком обшиваются плитами, поле чего обрабатываются.
2. Отделка фасада. Это самый лучший вариант, если климат местности с повышенной влажностью и сильными морозами. Панели используются при устройстве системы с дополнительной вентиляцией: их укладывают на обрешетку. Ввиду того что изделия бывают шлифованными или нешлифованными, их оставляют без облицовки или штукатурят.
3. Внутренние работы. Плитами делают обшивку стен и потолка. При более масштабных процессах материал используется для обустройства чердака и чернового пола.

Известные торговые марки, такие как «Тамак», выпускают полную линейку высококачественных цементных плит для разных видов отделки и эксплуатации

Характеристики позволяют применять цементные панели из стружки практически везде, если это целесообразно. Хотя все работы можно выполнить своими руками, но размеры и вес деталей предполагают наличие помощника.

Достоинства и слабые стороны

Цементные плиты для пола, как и другие стройматериалы, обладают преимуществами и имеют слабые стороны. Главные достоинства:

• экологическая чистота, связанная с отсутствием в рецептуре вредных веществ;
• устойчивость к развитию микроорганизмов, образованию грибка и плесени;
• повышенная по сравнению с ДСП плитами стойкость к воздействию влаги;
• сохранение рабочих свойств при значительных температурных колебаниях;
• устойчивость к воздействию повышенной температуры, а также открытого огня;
• доступный уровень цен, позволяющий использовать материал при ограниченном бюджете;
• повышенные прочностные свойства, позволяющие воспринимать действующие нагрузки;
• идеальная плоскостность плит, не нуждающаяся в специальном выравнивании;
• стойкость к воздействию агрессивных жидкостей, а также химических веществ;
• способность эффективно поглощать внешние шумы, обеспечивая комфорт в помещении;
• улучшенные теплоизоляционные характеристики, способствующие снижению теплопотерь;
• простота выполнения монтажных работ, позволяющая выполнять установку своими силами.

Слабые стороны плит:

• увеличенный вес стройматериала, затрудняющий транспортировку и укладку;
• повышенное пылеобразование при резке стройматериала на заготовки;
• необходимость применения средств индивидуальной защиты для предохранения органов дыхания и глаз от пыли.

В последнее время все чаще используются как основание под финишную отделку

Благодаря серьезному комплексу преимуществ, стружечно-цементные плиты пользуются популярностью в строительной сфере. По большинству характеристик листовой стройматериал успешно конкурирует с древесно-стружечными плитами, древесно-волокнистыми панелями и гипсокартоном. Отдав предпочтение ЦСП плитам, несложно быстро выполнить монтаж и сэкономить финансы.

Разновидности

Классификация ЦСП:

• Арболитовые . Универсальные, однородные, содержат мелкодисперсную стружку. Относятся к легким бетонам, служат для облицовки фасадов, опалубки, возведения перегородок, создания основы для полов. Существуют декоративные виды, тисненые, окрашенные под камень или кирпич, не требующие дополнительного покрытия.
• Ксилолитовые. Это плиты повышенной прочности, с высоким уровнем теплоизоляции. Они используются для покрытия полов. Древесная стружка достаточно крупная, располагается слоями во внутренней части полотна.
• Фибролитовые . В процессе их изготовления используются длинные стружечные волокна хвойных пород, имеющих в составе минимальное количество сахарозы и других воздействующих на цемент органических веществ. Плиты отличаются более мягкой текстурой, высокой шумоизоляцией. Фибролит подходит для внутренних работ: установки, утепления стен, возведения основы для потолочных перекрытий.

Применение в наружных работах

Для строительства опалубков, фасадов, ограждений выбирают материалы с максимальной влагостойкостью. Наилучшим образом ЦСП подходят для создания ленточных фундаментов.

Толщина плит для внешних работ — 12–40 мм. Срок службы готовых конструкций зависит от погодных условий: количества осадков, разницы сезонных температур. В среднем он составляет около 15 лет.

Для внешних работ оптимально выбирать материалы с дополнительным защитным слоем из влагостойкого пенополистирола, каменной крошки.

Перед установкой опалубки для фундамента на землю укладывают щебень, затем слой гидроизоляции. Сверху заливают подбетонку, устанавливают штыри конструкции, дренаж.

При монтаже плит используют жестяные стяжки, скрепляют их сверху и снизу каждого листа, по углам и в середине . Это обеспечивает дополнительную устойчивость конструкции. Расстояние между рядами перемычек должно составлять около 40 см. Все заготовки из древесины после застывания бетона сразу убирают.

Швы заделывают цементным раствором.

Для подъема и закрепления плит на необходимой высоте требуются лебедки, устойчивые леса.

Опалубка из ЦСП монтируется в несколько раз быстрее, чем из древесины и других материалов, результаты оказываются намного качественнее.

Внутренняя отделка и обустройство пола

Для внутренних работ применяют листы толщиной от 4 мм. Для черновой и финишной установки полов подходят плиты от 8 мм. Следует учитывать, что теплоизоляционные и шумопоглощающие качества выше у более толстых листов.

Инструменты, необходимые для проведения работ:

• пилы или ножовки;
• шпатели;
• саморезы;
• шуруповерт;
• строительный уровень;
• трамбовочный валик или подборная лопатка;
• щебень, мастика, грунтовка.

При установке пола из плит предварительно готовят основание. Для этого его разравнивают, насыпают слой щебня. Если черновой пол выполнен из бетона, на него укладывают подложку или устанавливают опорные лаги. Во все имеющиеся пустоты помещают теплоизоляцию. Сыпучие материалы предпочтительнее, т. к. их не требуется резать.

Плиты монтируют впритык, стараясь не оставлять зазоров и щелей. Швы обрабатывают герметиком. Если используются материалы с низким показателем влагостойкости, под них укладывают дополнительный слой гидроизоляции. Затем настилают финишное покрытие.

Характеристики цементно-стружечной плиты

Номенклатура ЦСП ТАМАК

Размеры, мм	Вес 1 листа, кг	Площадь листа, м2	Объём листа, м3	Кол-во листов в 1 м3	Вес 1 м3, кг
длина	ширина	толщина
2700	1250	8	36,45	3,375	0,0270	37,04	1300-1400
10	45,56	0,0338	29,63
12	54,68	0,0405	24,69
16	72,90	0,0540	18,52
20	91,13	0,0675	14,81
24	109,35	0,0810	12,53
36	164,03	0,1215	8,23
3200	1250	8	43,20	4,000	0,0320	31,25	1300-1400
10	54,00	0,0400	25,00
12	64,80	0,0480	20,83
16	86,40	0,0640	15,63
20	108,00	0,0800	12,50
24	129,60	0,0960	10,42
36	194,40	0,1440	6,94

Физико-механические свойства ЦСП ТАМАК

Наименование показателя, ед. измерения	Величина показателя
1. Плотность, кг/м3	1100 — 1400
2. Влажность, %	9 ± 3
3. Разбухание по толщине за 24 ч, %, не более	1,5
4. Водопоглощение за 24 ч, %, не более	16
5. Прочность при изгибе, МПа, не менее для толщины до 12 мм для толщины от 12 до 19 мм для толщины более 19 мм	12 10 9
6. Прочность при растяжении (перпендикулярно пласти плиты), МПа, не менее	0,5
7. Модуль упругости при изгибе, МПа, не менее	4500
8. Ударная вязкость, ДЖ/м2	1800
9. Группа горючести	Г1
10. Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более	10
11. Шероховатость Rz по ГОСТ 7016-82, мм, не более для плит: нешлифованных шлифованных	320
12. Предельные отклонения по толщине, мм, не более для плит: шлифованных нешлифованных толщиной: 10 мм 12 ÷ 16 мм 24 мм 36 мм	± 0,3 ± 0,6 ± 0,8 ± 1,0 ± 1,4
13. Предельные отклонения по длине и ширине плит, мм:	± 3
14. Коэффициент теплопроводности, Вт/(м·К):	0,26
15. Коэффициент линейного расширения, мм/(п.м.·°C) или град-1·10-6:	0,0235 или 23,5
16. Коэффициент паропроницаемости, мг/(м·ч·Па):	0,03

Справочные показатели физико-механических свойств ЦСП ТАМАК

№	Наименование показателя, ед. измерения	Значение для плит ЦСП-1	ГОСТ
1	Модуль упругости при изгибе, МПа, не менее	4500	ГОСТ 10635-88
2	Твёрдость, МПа	46-65	ГОСТ 11843-76
3	Ударная вязкость, Дж/м, не менее	1800	ГОСТ 11843-76
4	Удельное сопротивление выдёргиванию шурупов из пластин, Н/м	4-7	ГОСТ 10637-78
5	Удельная теплоёмкость, кДж/(кг·K)	1,15	—
6	Класс биостойкости	4	ГОСТ 17612-89
8	Снижение прочности при изгибе (после 20 циклов температурно-влажностных воздействий), %, не более	30	—
9	Разбухание по толщине (после 20 циклов температурно-влажностных воздействий), %, не более	5	—
10	Горючесть	Группа слабогорючих Г1	ГОСТ 30244-94
11	Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более	10	ГОСТ 8747-88

Таблица нагрузки на ЦСП Тамак «Сосредоточенная нагрузка — однопролётная балка»

Пролёт, мм	Нагрузка, кН
Толщина 8 мм	Толщина 10 мм	Толщина 12 мм	Толщина 16 мм	Толщина 20 мм	Толщина 24 мм	Толщина 36 мм
200	0,213	0,345	0,480	0,813	1,414	2,007	4,802
250	0,171	0,267	0,387	0,623	1,031	1,572	3,280
300	0,142	0,212	0,307	0,508	0,803	1,167	2,687
350	0,110	0,168	0,267	0,423	0,688	1,030	2,288
400	0,096	0,153	0,248	0,377	0,622	0,945	2,042
450	0,082	0,128	0,195	0,347	0,553	0,760	1,147
500	0,056	0,095	0,185	0,345	0,541	0,667	1,572

Теплотехнические свойства

ЦСП, благодаря органическому соединению древесины и цемента, представляют собой однородный монолитный материал без воздушных вкраплений, что обеспечивает высокую теплопроводность. Поэтому наибольшее применение ЦСП находят в конструкциях, где требуется сочетание высокой прочности и низкого температурного сопротивления материала. Теплотехнические свойства ЦСП оцениваются с помощью коэффициента теплопроводности, который является важнейшим теплотехническим показателем строительных материалов.

Зависимость коэффициента теплопроводности от толщины плиты

Толщина плит, мм	Теплопроводность, Вт/м·°C	Температурное сопротивление, м2·°C/Вт
8	0,26	0,031
10	0,035
12	0,046
16	0,062
20	0,077
24	0,092
36	0,138

Звукоизоляция

Индекс изоляции воздушного шума

ЦСП ТАМАК 10 мм	RW=30 дБ
ЦСП ТАМАК 12 мм	RW=31 дБ

Индекс изоляции ударного шума

Цементно-стружечные плиты толщиной 20 и 24 мм, уложенные непосредственно на железобетонное несущее перекрытие измерительной камеры НИИСФ РААСН, обеспечивают улучшение изоляции ударного шума на 16-17 дБ соответственно.

При укладывании цементно-стружечных плит толщиной 20 и 24 мм не непосредственно на железобетонную плиту перекрытия, а на промежуточный слой упруго мягкого материала происходит дополнительно улучшение изоляции ударного шума, составляющее 9-10 дБ.

Удельное сопротивление выдёргиванию шурупов

№	Наименование шурупа, DxL, мм	Диаметр отверстия под шуруп, мм	Среднее удельное сопротивление из 5 испытаний, Н/мм	Разброс удельного сопротивления, Н/мм
1	5,5 х 30	3,0	122	118 ÷ 137
2	5,0 х 30	3,0	85	68 ÷ 103
3	4,5 х 30	3,0	93	80 ÷ 108
4	4,0 х 30 (L резьбы 20 мм)	2,5	110	88 ÷ 147
5	4,0 х 30 (L резьбы полная)	2,5	114	103 ÷ 124
6	3,5 х 30	2,5	104	87 ÷ 116
ср. 105

Монтаж и облицовка фасада плитами ЦСП

Дома, где в качестве облицовки используются плиты ЦСП, способны выдерживать достаточно тяжелые эксплуатационные условия. Отменные технические характеристики и свойства материала обеспечивают защиту, целостность и долговечность строения. Если толщина плиты ЦСП для стен дома (каркасного, например) должна быть от 10 до 40 мм, то для наружной облицовки следует выбирать материал, толщина которого 10-20 мм. Наиболее оптимальной для отделки фасада можно считать толщину 12-16 мм. Здесь нужно принимать в расчет то, что увеличение этого параметра создает дополнительную нагрузку, а материал более тонкий при значительных неровностях основы и чрезмерном воздействии может просто ломаться.

Лист ЦСП на фасаде каркасного дома

Облицовка фасада плитами ЦСП может осуществляться с укладкой утеплителя и без таковой. Рекомендуется все же использовать утеплитель при монтаже — он способен обеспечить защиту в любом диапазоне температур, от самых низких до очень высоких. Именно такой вариант монтажа плит ЦСП мы и будем рассматривать поэтапно.

К несущей стене по горизонтали или вертикали, крепят кронштейны с шагом в 60 см. Чаще практикуется вертикальный метод, горизонтальный же обычно применяется на небольших площадях. Каркас для крепления цементно стружечных плит нужен основательный, рассчитанный под серьезные нагрузки. Поэтому брус должен быть минимум 50х50. Иногда брус заменяют прямоугольными трубами (50х20). Между элементами каркаса укладывается утеплитель. Часто используют базальтовую минвату. Каждую плиту утеплителя фиксируют к стене двумя дюбелями. Поверх размещается ветрозащитная мембрана, которая крепится тем же способом, что и утеплитель или строительным степлером.Следующий этап — монтаж плит ЦСП. Следует учесть, что зазор для вентиляции между мембраной и наружной гранью каркасной конструкции должен быть не менее 2-х см

Чтобы обеспечить это условие, важно правильно выбрать толщину бруса для каркаса. Перед монтажом ЦСП следует проверить вертикальность или горизонтальность установленных элементов обрешетки

Все составляющие конструкции должны быть в одной плоскости. Крепление панелей должно осуществляться с соблюдением шага между элементами крепежа

Так, технологически правильное расстояние до края — 2-4 см, а между краевыми креплениями — 20-60 см. Лучше заранее просверлить отверстия под шурупы. Их диаметр должен быть в 1,2 раза больше диаметра крепежного элемента

Важно помнить о том, что элементы крепежа необходимо обработать антикоррозийным составом. В процессе могут быть использованы болты, металлические скобы, саморезы

Все составляющие конструкции должны быть в одной плоскости. Крепление панелей должно осуществляться с соблюдением шага между элементами крепежа. Так, технологически правильное расстояние до края — 2-4 см, а между краевыми креплениями — 20-60 см. Лучше заранее просверлить отверстия под шурупы. Их диаметр должен быть в 1,2 раза больше диаметра крепежного элемента

Важно помнить о том, что элементы крепежа необходимо обработать антикоррозийным составом. В процессе могут быть использованы болты, металлические скобы, саморезы. Крепление ЦСП саморезами

Крепление ЦСП саморезами

При облицовке между листами обязательно оставляют 4-5 мм зазор. Это убережет материал от деформаций при температурных расширениях. Впоследствии для заделки межплитных швов следует применять силиконовые герметики или шпаклевку для наружных работ. Иногда заделку (маскировку) швов выполняют деревянными планками или накладками из металла. Окрашенные в контрастные цвета, они смотрятся на фоне фасада довольно оригинально.

Если декоративная часть работ по каким-то причинам откладывается, то фасад просто обшивают плитами ЦСП и оставляют до лучших времен. Ни с краями, ни с поверхностью таких плит ничего не случится. Хотя существует вероятность того, что под воздействием влажности воздуха соединения и крепления между листами могут слегка сдвигаться.

Обшитый плитами ЦСП фасад, можно облицевать любым подходящим материалом, окрасить или отделать фасадной декоративной штукатуркой. Но предварительно на плиты следует обязательно нанести грунтовку.

Самый незамысловатый способ отделки ЦСП — окраска. Целесообразно применение красок на силиконовой или акриловой основе, наносимых одним либо несколькими слоями, в соответствии с типом краски.

Отделка фасада плитами ЦСП получает в индивидуальном домостроении все большее распространение. И это вполне заслуженно. Ведь присущие материалу отличные качественные характеристики позволяют применять его во многих конструкциях очень разного назначения: от облицовки фасадов и внутренней отделки до мощения дорожек и изготовления подоконников.

Правила обработки – чем можно пилить и сверлить плиты ЦСП

Как ни крути, а ЦСП – это бетонный камень, заполненный стружкой (деревянным наполнителем). Поэтому, когда ставится вопрос, чем обрабатывать материал данного типа, нельзя упоминать ручной инструмент. Резку и сверление можно проводить только инструментом электрическим.

При этом электролобзик лучше не использовать, хотя некоторые мастера плиты небольшой толщины умудряются резать и таким инструментом. Просто придётся пилку менять часто – через каждые 5−7 м. Поэтому оптимальное решение – дисковый инструмент для резки.

Легче всего резать ЦСП циркуляционной пилой с алмазным диском

Что касается диска, то здесь два варианта:

1. Диск с алмазным напылением с вырезанными сегментами. Такой диск используется для сухой резки. Здесь можно использовать диски по резке камня, бетона или кирпича – все они подойдут.
2. Диски с победитовым напылением, которыми режут древесину. ЦСП – материал не самый прочный в плане сравнения с камнем, так что и такой инструмент с ним справится.

Что касается электроинструмента, то чаще всего мастера используют болгарку или циркуляционную пилу (паркетку).

Плиты ЦСП можно резать болгаркой с установленным на ней отрезным алмазным диском

Watch this video on YouTube

Что касается сверления в плитах отверстий, то для этого используются или свёрла по металлу, или победитовые.

Характеристики цементно-стружечной плиты

Номенклатура ЦСП ТАМАК

Размеры, мм	Вес 1 листа, кг	Площадь листа, м2	Объём листа, м3	Кол-во листов в 1 м3	Вес 1 м3, кг
длина	ширина	толщина
2700	1250	8	36,45	3,375	0,0270	37,04	1300-1400
10	45,56	0,0338	29,63
12	54,68	0,0405	24,69
16	72,90	0,0540	18,52
20	91,13	0,0675	14,81
24	109,35	0,0810	12,53
36	164,03	0,1215	8,23
3200	1250	8	43,20	4,000	0,0320	31,25	1300-1400
10	54,00	0,0400	25,00
12	64,80	0,0480	20,83
16	86,40	0,0640	15,63
20	108,00	0,0800	12,50
24	129,60	0,0960	10,42
36	194,40	0,1440	6,94

Физико-механические свойства ЦСП ТАМАК

Наименование показателя, ед. измерения	Величина показателя
1. Плотность, кг/м3	1100 — 1400
2. Влажность, %	9 ± 3
3. Разбухание по толщине за 24 ч, %, не более	1,5
4. Водопоглощение за 24 ч, %, не более	16
5. Прочность при изгибе, МПа, не менее для толщины до 12 мм для толщины от 12 до 19 мм для толщины более 19 мм	12 10 9
6. Прочность при растяжении (перпендикулярно пласти плиты), МПа, не менее	0,5
7. Модуль упругости при изгибе, МПа, не менее	4500
8. Ударная вязкость, ДЖ/м2	1800
9. Группа горючести	Г1
10. Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более	10
11. Шероховатость Rz по ГОСТ 7016-82, мм, не более для плит: нешлифованных шлифованных	320
12. Предельные отклонения по толщине, мм, не более для плит: шлифованных нешлифованных толщиной: 10 мм 12 ÷ 16 мм 24 мм 36 мм	± 0,3 ± 0,6 ± 0,8 ± 1,0 ± 1,4
13. Предельные отклонения по длине и ширине плит, мм:	± 3
14. Коэффициент теплопроводности, Вт/(м·К):	0,26
15. Коэффициент линейного расширения, мм/(п.м.·°C) или град-1·10-6:	0,0235 или 23,5
16. Коэффициент паропроницаемости, мг/(м·ч·Па):	0,03

Справочные показатели физико-механических свойств ЦСП ТАМАК

№	Наименование показателя, ед. измерения	Значение для плит ЦСП-1	ГОСТ
1	Модуль упругости при изгибе, МПа, не менее	4500	ГОСТ 10635-88
2	Твёрдость, МПа	46-65	ГОСТ 11843-76
3	Ударная вязкость, Дж/м, не менее	1800	ГОСТ 11843-76
4	Удельное сопротивление выдёргиванию шурупов из пластин, Н/м	4-7	ГОСТ 10637-78
5	Удельная теплоёмкость, кДж/(кг·K)	1,15	—
6	Класс биостойкости	4	ГОСТ 17612-89
8	Снижение прочности при изгибе (после 20 циклов температурно-влажностных воздействий), %, не более	30	—
9	Разбухание по толщине (после 20 циклов температурно-влажностных воздействий), %, не более	5	—
10	Горючесть	Группа слабогорючих Г1	ГОСТ 30244-94
11	Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более	10	ГОСТ 8747-88

Таблица нагрузки на ЦСП Тамак «Сосредоточенная нагрузка — однопролётная балка»

Пролёт, мм	Нагрузка, кН
Толщина 8 мм	Толщина 10 мм	Толщина 12 мм	Толщина 16 мм	Толщина 20 мм	Толщина 24 мм	Толщина 36 мм
200	0,213	0,345	0,480	0,813	1,414	2,007	4,802
250	0,171	0,267	0,387	0,623	1,031	1,572	3,280
300	0,142	0,212	0,307	0,508	0,803	1,167	2,687
350	0,110	0,168	0,267	0,423	0,688	1,030	2,288
400	0,096	0,153	0,248	0,377	0,622	0,945	2,042
450	0,082	0,128	0,195	0,347	0,553	0,760	1,147
500	0,056	0,095	0,185	0,345	0,541	0,667	1,572

Теплотехнические свойства

ЦСП, благодаря органическому соединению древесины и цемента, представляют собой однородный монолитный материал без воздушных вкраплений, что обеспечивает высокую теплопроводность. Поэтому наибольшее применение ЦСП находят в конструкциях, где требуется сочетание высокой прочности и низкого температурного сопротивления материала. Теплотехнические свойства ЦСП оцениваются с помощью коэффициента теплопроводности, который является важнейшим теплотехническим показателем строительных материалов.

Зависимость коэффициента теплопроводности от толщины плиты

Толщина плит, мм	Теплопроводность, Вт/м·°C	Температурное сопротивление, м2·°C/Вт
8	0,26	0,031
10	0,035
12	0,046
16	0,062
20	0,077
24	0,092
36	0,138

Звукоизоляция

Индекс изоляции воздушного шума

ЦСП ТАМАК 10 мм	RW=30 дБ
ЦСП ТАМАК 12 мм	RW=31 дБ

Индекс изоляции ударного шума

Цементно-стружечные плиты толщиной 20 и 24 мм, уложенные непосредственно на железобетонное несущее перекрытие измерительной камеры НИИСФ РААСН, обеспечивают улучшение изоляции ударного шума на 16-17 дБ соответственно.

При укладывании цементно-стружечных плит толщиной 20 и 24 мм не непосредственно на железобетонную плиту перекрытия, а на промежуточный слой упруго мягкого материала происходит дополнительно улучшение изоляции ударного шума, составляющее 9-10 дБ.

Удельное сопротивление выдёргиванию шурупов

№	Наименование шурупа, DxL, мм	Диаметр отверстия под шуруп, мм	Среднее удельное сопротивление из 5 испытаний, Н/мм	Разброс удельного сопротивления, Н/мм
1	5,5 х 30	3,0	122	118 ÷ 137
2	5,0 х 30	3,0	85	68 ÷ 103
3	4,5 х 30	3,0	93	80 ÷ 108
4	4,0 х 30 (L резьбы 20 мм)	2,5	110	88 ÷ 147
5	4,0 х 30 (L резьбы полная)	2,5	114	103 ÷ 124
6	3,5 х 30	2,5	104	87 ÷ 116
ср. 105

Как правильно монтировать и какой нужен инструмент?

Монтаж ЦСП плит может быть выполнен своими руками. Это несложно, главное соблюдать основные правила работы. Что касается основных правил, то предлагаем рассмотреть монтаж на примере обустройства фасада частного дома. Здесь нужно соблюсти следующие этапы:

1. Необходимо установить основу. Это своего рода бруски размером 50 на 50 мм, которые должны быть зафиксированы к несущей стене. Если перед нами каркасный дом, то можно применять действующий каркас без дополнительной доработки.

Так как сама плита весит немало, то использовать брус меньшего сечения не рекомендуется, разве что можно заменить его на металл, 50 на 20 мм. Шаг между двумя соседними балками должен быть не более 60 см. Выполняется вертикальная обрешетка с указанным шагом.

2. Производится укладка утеплителя. По этой причине мы ранее и выбирали площадь сечения 50 на 50 мм. Это удобно, чтобы положить утеплитель с перехлестом, 2 и 2 см, соответственно. Перехлёст делается для того, чтобы убрать мостики холода на местах стыка двух пластин.

В зависимости от первоначального основания, утеплитель прибивается либо специальными дюбелями, либо фиксируется к деревянному профилю посредством дальнейшей установки мембраны защиты от ветра. Мембрана прибивается к дереву при помощи степлера. Один см пространства, оставленный между утеплителем и плитой ЦСП, является вентиляционным зазором. Он должен быть обязательно оставлен при укладке.

3. Монтаж листов. Первый лист желательно положить идеально по уровню, чтобы ограничить общий горизонт для последующего монтажа. Листы прикручиваются при помощи обычного самореза по дереву или металлу, в зависимости от основания.

Перед тем как прикручивать лист, выставляют его по уровню, фиксируют и производят разметку для дальнейшей установки. Производители рекомендуют сверлить отверстия под шурупы. Для этого используйте сверло меньшего диаметра. Если вы сверлить не собираетесь, то покупайте саморезы со сверлом.

Крепеж должен быть обязательно оцинкованным, либо предварительно обработан специальными составами. Нельзя, чтобы две соседние плиты прилегали друг к другу идеально

Важно оставлять вентиляционный зазор, который может доходить до 0,5 сантиметра, включительно

4. Не стоит переживать, если где-то откололись части такой плиты. В последующем вы сможете всегда обшить стены другим материалом, но даже небольшие сколы нисколько не навредят общей целостности поверхности. Самый простой способ дальнейшей отделки это покрасить поверхность.

Каркасный дом обшитый ЦСП

Бывают специальные краски для ЦСП, Что позволит придать дому изысканный вид. Краски выпускаются на основе акрила или силикона, что делает их влагостойкими и позволяет сохранять свою насыщенность при критически низких и высоких температурах.

Что касается инструмента, то нам потребуется:

• Шуруповерт, дрель со сверлом, диаметр которого меньше диаметра самореза.
• Уровень, ножовка по дереву, измерительная рулетка, карандаш для разметки.
