Уличное видеонаблюдение для частного дома

Какую IP-камеру лучше купить

Перед покупкой оборудования следует определить место установки, условия освещения, необходимость записи аудио и детализации изображения. От места установки зависит требуемая устойчивость камеры к уровню влажности, запыленности, неблагоприятной температуре. Например, уличные модели должны отвечать классу защиты IP66 и выше.

Для использования в местах с низким уровнем освещения стоит приобрести устройство, оснащенное ИК-подсветкой, обладающее широким динамическим диапазоном или функцией смены режимов дневной и ночной съемки.

Показатель светочувствительности, приближенный к нулю, гарантирует качественную картинку в условиях практически полного отсутствия освещения.

  • Видеонаблюдение общего состояния объекта может осуществляться с помощью камеры с разрешением VGA и широкоугольным объективом. Такие модели стоят недорого, но не дают детализированного представления о происходящем.
  • Более качественная съемка производится благодаря применению объективов с переменным фокусным расстоянием и разрешением не ниже HD.

Немаловажную роль играет допустимая частота кадра. Низкое значение этого показателя не позволит уследить за быстро движущимися объектами.

Для комфортного наблюдения рекомендуем выбирать устройство со скоростью передачи данных не менее 25 к/сек. В системах безопасности также рекомендуется использование датчика движения и функции автофокуса.

Стоит обратить внимание на показатель фокусного расстояния – оно определяет максимальный угол обзора камеры. Наибольший обзор дают камеры со значением фокуса 2,8 мм, что соответствует углу около 105°

Модели, оснащенные вариофокальным объективом, позволяют регулировать эти характеристики после установки.

IP-камеры признаны наиболее уязвимой к хакерским атакам техникой. Более 47% взломов домашних сетей связано с этим типом устройств, что обусловливается слабой защитой недорогих моделей. Для безопасности рекомендуем учитывать наличие соответствующего ПО при покупке IP-камеры.

Рекомендации: 10 лучших мини-камер

11 лучших камер 360°

13 лучших камер видеонаблюдения

Критерии выбора

При выборе камеры первое, на что обращают внимание – качество картинки, которую она показывает. Если консультант в магазине предложит посмотреть изображение, подключив устройство сразу к монитору, то уведенному не стоит безоговорочно верить

Объяснение этому простое – сведения при передаче через интернет сжимаются определенным способом, в итоге пользователь увидит совсем не ту картинку, которую он видел при покупке в магазине.

Камера, у которой отсутствует провод, но имеется карта памяти, дублирует информацию

Также важно, чтобы камера была оснащена слотом для карты флэш. Даже если произойдет неприятный инцидент, и хакеры перехватят всю информацию, все равно данные останутся на носителе

Покупка видеокамеры, которая осуществляет запись на карту памяти, обоснована и приоритетна.

Системы могут быть оборудованы разными датчиками, которые реагируют на звуки, движения, изменения площади помещения, если вдруг разобьют окно. Похожие дополнительные опции повысят надежность охраны дома.

Некоторые характеристики, на которые стоит обратить внимание при организации наблюдения за домом:

  1. Разрешение видеоклипов. Этот показатель влияет на качество изображения. Чем выше значение, тем четче картинка, тем лучше можно увидеть мелкие детали. Современные видеокамеры имеют разрешение от 1,3 до 3,5 мегапикселей и более. Рекомендуется приобретать устройство в зависимости от его запланированного использования. Если необходимо четкое изображение, то нужно купить видеокамеру с качеством HD или Full HD с 720 и 1080 соответственно.
  2. Светочувствительность и матрицы. Первый показатель влияет на хорошую передачу картинки из темноты или при плохом освещении. Если хозяину нужны камеры для ночной съемки, то нужно выбрать варианты с высокой светочувствительностью. Ее измерение происходит в люксах. Часто разработчики указывают этот показатель на коробке. Чувствительность не связана с разрешением устройства. Устройство может показывать картинки формата Full HD, но в темноте ничего не увидит. Выяснить, подойдет ли та или иная камера для режима ночной съемки, можно по типу матрицы. Предпочтительнее остановить свой выбор на CCD или CMOS ACS. Не выбирайте тип СМОS. Если рассматривать показатели в люксах, то здесь исходят из такого соображения. В полнолуние освещенность равна 0,1, в сумерки 1 люкс. Видеокамера должна оснащаться светочувствительностью до 0,1 и менее.
  3. Конструкция. Как было уже сказано выше, разделяются видеокамеры на купольные, уличные, мини камеры, поворотные, корпусные. Каждый вид характеризуется своим углом обзора и создан для использования в определенных условиях.
  4. Скорость видеопотока. Современные устройства передают видеофайлы со скоростью 3-25 кадров в секунду.

Приспособления можно устанавливать во дворе, внутри помещения. Чтобы устройство показывало хорошую, четкую картинку, нужно выбрать камеру с углом обзора выше 70 градусов.

Для уличной съемки рекомендуется купить видеокамеры с ночным режимом и наличием подсветки.

Если вы проживаете в холодном регионе, то рекомендуется взять устройство, которое сможет снимать в мороз. Для помещения можно приобрести набор, предусматривающий сохранение архивов в дополнительном хранилище. Выбирая систему, поинтересуйтесь, можно ли подсоединить дополнительные элементы.

Как установить на дачном участке видеонаблюдение?

Для многих дачников актуален вопрос, как сделать видеонаблюдение на территории дачи и в самом доме. При этом нужно, чтобы камеры записывали и передавали информацию в режиме реального времени с минимальными вложениями средств.

Чтобы установить видеонаблюдение своими руками дома или на даче, необходимо приобрести все необходимое оборудование, включая аналоговые камеры, роутер, обычный или DVR видеорегистратор. Стоимость видеорегистратора зависит от количества разъемов под камеры. Чем больше необходимо использовать видеокамер для наблюдения за дачей, тем дороже будет стоить система.

Видеонаблюдение для дачи своими руками осуществляется с расстановки камер по своим местам. После этого нужно подключить их к блоку питания. Если устанавливаются аналоговые камеры, то следует подключить провода к видеорегистратору. После загрузки видеорегистратора к нему подключается компьютер или ноутбук, чтобы контролировать события. Через монитор можно подключиться к локальной сети и настроить оптимальные параметры записи.

Чтобы обеспечить видеонаблюдение через интернет, необходимо подключить видеорегистратор к Wi-Fi роутеру или сетевому кабелю. К видеокамере прилагается подробная инструкция, в которой описаны условия и правила эксплуатации, а также порядок настройки изображения.

Чтобы установить скрытое видеонаблюдение, потребуется найти труднодоступные и укромные места, в которых камеры не будут заметны для посторонних лиц. Если видеокамера будет на виду, то злоумышленники могут ее повредить. Для организации скрытого видеонаблюдения можно приобрести мини камеры с внутренним накопителем. Их стоимость не завышена и варьируется в пределах 2-4 тыс. руб. Если использовать компактные камеры, то злоумышленники не догадаются об их наличии на даче.

Правила прокладки энергонесущих и информационных кабелей

После того, как было подобрано оборудование и составлена схема его расположения, необходимо осуществить разметку кабельных трасс. В идеале, провода, используемые для передачи данных, не должны приближаться к линиям бытовой электросети ближе 35-50 см, а тем более располагаться параллельно с ними.

Таблица типов кабеля, использующегося в системах видеонаблюдения и граничные показатели расстояния

Провода для камер и другого оборудования расположенного на улице необходимо обязательно занулять на корпус устройства. А в случае воздушной прокладки кабеля на расстояние более 50 м он нуждается в заземлении с применением специальных средств молниезащиты.

Монтаж основного оборудования

Камеры должны быть расположены таким образом, чтобы контролировать следующие зоны:

  • весь периметр ограждения, в особенности место входа и въезда;
  • внутреннее пространство прилегающей к дому территории;
  • места проникновения в помещения: окна, двери.

При этом желательно, чтобы углы обзора видеокамер взаимно прикрывались. Таким образом, осуществляется контроль целостности периферийной аппаратуры системы видеонаблюдения.

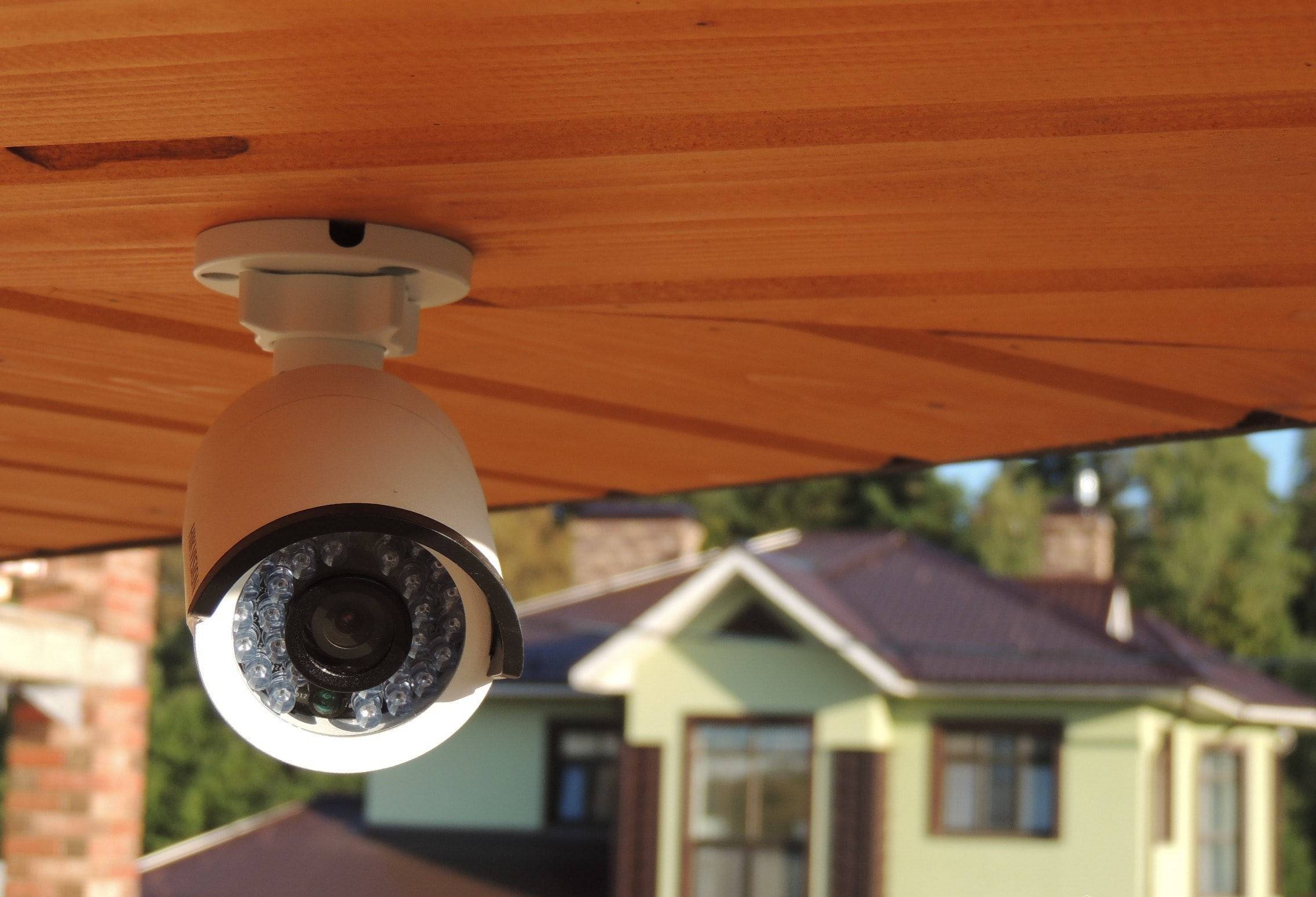

Традиционные места расположения видеокамер на дачном участке следующие:

  • столбы линий электропередач расположенные, как непосредственно сама участке, так и вблизи него;
  • колонны, карнизы, декоративные и несущие элементы фасада возле главного входа;
  • углы и стены дома, от которых открывается наилучший обзор контролируемой территории.

Некоторые специалисты рекомендуют располагать видеорегистратор, средства связи и блок бесперебойного питания в защищенном металлическом шкафу или стенной нише с крепкой дверью. Смысл такого решения состоит в сохранении работоспособности основных узлов достаточно долго, чтобы они смогли послать сигнал тревоги владельцу.

Дополнительные элементы

Дополнительным оборудованием, как правило, подразумеваются различные усилители сигнала. Что касается кабельных трасс, то рекомендуется применять следующие устройства:

ИллюстрацияТип усилителяДлина кабельной трассы, м

НЧ-усилители150-200
Пассивные приемопередатчики (для витой пары)200-300
Активные приемопередатчики (для витой пары)Более 300

Часть 4 – малинка

Меня атаковали постоянные жалобы на зависание. И можно ли что-то с этим сделать. В основном происходило зимой и заказчик думал, может надо другой роутер, у которого диапазон рабочей температуры побольше. Я если честно не нашел такой, или плохо искал. И вообще считал что дело в самом роутере. Периодически надо его перезагружать, тем более если работает с USB модемом.

Идея была такая. Установить на даче мой Raspberry Pi 2, который до сих пор был без надобности (наигрался). И настроить его на перезагрузку роутера, через telnet. Заодно по VPN можно подключить к моему домашнему серверу. Идея супер. Обоим понравилась. Только из всего предложенного я не знал как настроить перезагрузку роутера.

Благодаря гуглу я нашел решение. Expect. Для меня это было открытием.

Договорились о встрече, чтоб съездить установить и настроить. Было начало декабря, морозно. Нужно было часть настроек сделать дома. Дачу никто не отапливал, поэтому будет холодно настраивать.

Raspberry Pi 2 на момент приобретения

К этому моменту старый корпус развалился. И я сделал импровизированный из нерабочего свича. Выглядит этот франкенштейн сейчас вот так

Колхозный корпус

В качестве ОС выбрал Raspbian Stretch. Скачал я его из архива.

Настраивал систему через SSH, т.к. под рукой не было ничего с HDMI входом. Для включения SSH на малине, нужно создать пустой файл в корне флешки с именем “ssh”. После первой настройки осталось напичкать скриптами. Сразу отступлюсь, подключить к домашнему серверу по PPTP не удалось, скорее всего данный протокол не дружит с серыми IP адресами. Поэтому настраивали хамачи.

Первый скрипт “ping.sh” содержал проверку интернет соединения, а затем проверку соединения VPN. Выглядит это так:

Скрипт для загрузки я скопировал из вики, чтоб настроить его уже на месте.

Приехали на дачу. Подключили малину. Подключили ноутбук. В настройках роутера включил telnet. Пробуем подключиться. И вуаля, есть приглашение на ввод логина.

Фото сделано уже по удаленке

Есть контакт. Далее настраиваю реакции скрипта на регулярные выражения. Представив, как скрипт будет взаимодействовать с роутером. И на примере как я подключаюсь вручную, настроил. Запускаю. Не подключается и выдает ошибку. Далеко ходить не надо было. Как оказалось не хватало установленного telnet клиента на малине.

Устанавливаю клиент. Запускаю скрипт. Молчание, скрипт завершает работу без ошибок. Ждем перезагрузки роутера. Урааа! Работает!

Скрипт перезагрузки роутера “router.sh” получился таким для D-Link DIR-620S:

Отправка команды выхода не нужна, т.к. при перезагрузке, соединение сбрасывается. И на последок настройка крона:

Еще несколько раз протестировав скрипты, убедились в работоспособности решения проблемы. И вы думаете на этом все? Пока да. Доступ к камерам ни разу не пропадал до сих пор.

Хамачи настраивается довольно таки легко, через dpkg. Пакетный файл можно скачать тут: https://www.vpn.net/linux называется logmein-hamachi_*.*.*.***-*_armhf.deb

Подключение к серверам хамачи:

Добавление в группу (заранее настроенную в личном кабинете):

Добавляем в автозагрузку:

Монтаж системы видеонаблюдения своими руками

Забота о собственной безопасности никогда не бывает излишней. Это касается не только густо населенной городской среды, но и частных и дачных домов, посещение которых не всегда регулярное. Как же обеспечить надежный и бесперебойный контроль за своей собственностью?

Сегодня множество фирм специализируется на комплектации и монтаже самых разных систем безопасности. Стоимость их услуг может не обрадовать бюджетного потребителя. Однако, не смотря на кажущуюся сложность, собрать своими руками недорогую систему наблюдения для дома, дачи или квартиры не так уж и трудно. Конечно большим плюсом будет наличие Интернета, но и локальные сети также вполне себя оправдывают для этих целей. На примере разберем один из вариантов аналоговой бюджетной системы видеонаблюдения для частного дома или дачи. При наличии сети Интернет к ней можно будет обеспечить удаленный доступ.

Для обеспечения полноценного контроля за наружным периметром частного или дачного дома и прилегающей к нему территории возьмем четыре недорогие аналоговые камеры уличного типа. Также, при наличии Интернета, для этих целей вполне подойдут и IP-камеры, которые обойдутся несколько дороже. Коррозионностойкий корпус, защита от дождя и ультрафиолета, а также инфракрасная подсветка для ночного режима съемки в них имеется. Размещают наружные камеры обычно на высоте, не доступной для легкого демонтажа, и особо неприметной для глаз. Подойдут углы фронтонной или карнизной части крыши, наружные откосы мансардных окон и т.д. Кабель для них КВК-П с оболочкой из светостабилизированного полиэтилена также прокладывают по возможности скрытой проводкой. Он универсален и подходит для любых климатических условий.

Для внутреннего помещения будет вполне достаточно двух аналоговых купольных камер. Размещают их обычно на потолке в противоположном углу от зоны охвата камеры, и с соответствующим поворотом объектива. Кабель для соединения камер в единый централизованный комплекс видеонаблюдения внутри дома выбираем соответствующий – КВК-В, с оболочкой из ПВХ.

Протянув коммуникации кабелей к месту размещения видеорегистратора, и соединив их с блоком питания, необходимо обжать соответствующие типы разъемов или коннекторов кабелей. Для КВК кабелей предусмотрены разъемы-штекеры BNC, для UTP витой пары – RJ45. Также необходимо подключить и питание.

При наличии IP-камер в системе видеонаблюдения, чтобы подключить их к видеорегистратору, необходимо будет использовать витую пару. Также для выхода ее в сеть Интернет потребуется USB-модем с Wi–Fi доступом или проводной роутер. Питающие провода для этого не потребуются, поскольку питание подается по самой витой паре через разъем LAN.

Все что остается, это подключить и настроить видеорегистратор, сеть из наших камер и подключить это все к монитору или ЖК-телевизору. Для этого подойдет кабель HDMI или VGA. Питание для них подается через специализированные блоки питания номиналом 12В, 2А, идущие в комплекте с камерами.

Настройка видеорегистратора определит функциональность вашей системы наблюдения, поскольку сборка ее – этой первый этап данной работы. В нашем случае необходимо сделать так, чтобы регистратор «увидел» все камеры даже разных типов и расшифровал их сигнал.

Удобнее всего начать с аналоговых камер, которые проще настроить. Включив монитор, на нем должно высветиться главное меню настройки видеорегистратора. Через общие настройки сети прописываем IP-адрес нашей локальной подсети видеорегистратору и остальному оборудованию – модему, роутеру, IP-камере, если таковая имеется. Вбиваем ID видеорегистратора, и далее указываем комплектацию нашей системы в директиве «CPU-Режим».

Прежде чем подключать IP-камеру к видеорегистратору, ее необходимо должным образом настроить, присвоив ей свой IP-адрес, отличный указанного по умолчанию, поменять пароль доступа, указать пользователя или группу, назначенный порт подключения, канал и протокол. Для этого используются прилагаемое программное обеспечение или применяются настройки вручную.

Подключение IP-камеры к видеорегистратору происходит через директиву «Настройка-CPU-Цифровые каналы – Добавить», также с пропиской всех данных о камере. После того, как видеорегистратор обнаружил весь комплект камер нашей системы видеонаблюдения, можно переходить к более углубленным настройкам системы оповещения с датчиками движения, которые иногда вмонтированы в камеры.

На что обратить внимание при выборе камеры

Прежде чем приобрести видеокамеру для организации видеонаблюдения в вашем частном доме своими руками, необходимо внимательно ознакомиться с характеристиками и отзывами об оборудовании. В основном такой информации достаточно в сети, особенно, если камеру выпускает известная компания.

Обязательно обращайте внимание на следующие параметры:

  • Фокусное изображение.
  • Пропускная способность устройства.
  • Качество снимаемого видео.
  • Угол обзора оборудования.
  • Способность формировать цветное и черно-белое изображение.

В одной системе видеонаблюдения в частном доме допускается одновременное использование цветных и черно-белых камер видеонаблюдения. Так, к примеру, все камеры в системе передают цветную картинку, а видеоглазок, смонтированный во входной двери, демонстрирует черно-белое широкоформатное изображение. Иногда бывает и напротив, когда все камеры в системе цветные и лишь одна передает не цветное изображение.

Часто в систему видеонаблюдения своими руками в частном загородном доме или на даче включают специальные камеры с поворотным механизмом. Пользователь может подбирать оптимальный поворот устройства, чтобы велась слежка не за отдельной точкой, а по сформулированному маршруту.

Уличная камера частного дома должна быть оборудована системами подогрева и вентилирования, с помощью которых будет поддерживаться оптимальный диапазон температур.

Для сохранности IP-камер используется специальная купольная камера.

Купол не только прекрасно выглядит с эстетической точки зрения, но и выполняет ряд задач:

  • Делает камеру скрытой и незаметной для посторонних глаз.
  • Защищает оборудование от негативного воздействия внешних условий.
  • Позволяет надежно закрепить устройство в нужном месте.

Неотъемлемой частью уличных камер является система грозовой защиты, которая устанавливается в коммутационные коробки. Довольно простое устройство гарантирует надежную защиту вашего оборудования, в том числе и от электромагнитных волн.

БЕСПРОВОДНОЕ ВИДЕОНАБЛЮДЕНИЕ ДЛЯ ЧАСТНОГО ДОМА

Под беспроводным видеонаблюдением подразумевают, как правило:

  • систему, использующую беспроводную передачу данных от камер к устройству обработки (видеорегистратор, ПК);
  • беспроводной удаленный доступ к видеонаблюдению через интернет.

Первая трактовка более корректна, поэтому рассмотрим именно этот вариант.

Также можно посоветовать дополнительные материалы про виды беспроводного видеонаблюдения и наблюдение через интернет.

Несмотря на то, что беспроводным способом можно передавать и аналоговый сигнал, для частного дома более предпочтительным будет вариант с WIFI камерами наблюдения. А это значит, что придется остановить выбор на IP системе, которая несколько дороже и капризней аналоговой.

В этом решении есть смысл, когда прокладка проводов невозможна с технической или эстетической точки зрения. Впрочем, решать вам.

Стоит заметить, что процесс выбора, проектирования и установки системы видеонаблюдения достаточно индивидуален, поэтому предлагать готовые решения смысла нет, однако приведенные материалы, надеюсь, могут помочь успешно справиться с этой задачей.

МОНТАЖ В ЧАСТНОМ ДОМЕ И КВАРТИРЕ

Теоретически для дома и квартиры совершенно не важно какое видеонаблюдение устанавливать – аналоговое или IP. Тем не менее посмотрим плюсы и минусы домашнего применения каждой из систем.. Простота монтажа и настройки.

Простота монтажа и настройки.

“Аналог” вне конкуренции. Для прагматиков, желающих сделать монтаж своими руками и не обладающих познаниями в области информационных технологий этот вариант оптимален:

  • работает сразу после подключения камер;
  • не “зависает”, не требует перезагрузки, “проброса” портов роутера и пр.

Качество изображения.

Бытует мнение, что чем выше разрешающая способность камеры, тем лучше. Мегапиксельные разрешения кружат легковерные головы и завораживают неискушенных пользователей.

Почитайте два материала: про угол обзора видеокамеры и основные критерии выбора. Думаю все сразу станет на свой места.

Удаленный доступ через интернет.

Здесь несколько сложнее. Теоретически через интернет можно организовать доступ к любой (аналоговой или IP) системе. Сложность настройки при прочих равных условиях тоже одинакова. Если же требуется удаленно просмотреть только одну камеру, то цифровой вариант удобнее.

Хранение информации.

В чистом виде Online видеоконтроль используется редко. Актуален такой вариант разве для GSM сигнализации, когда требуется удаленно оценить ситуацию и выяснить причину срабатывания охранной системы.

При установке видеонаблюдения как самостоятельной системы безопасности требуется создание видеоархива – записей за определенный промежуток времени. Поэтому возникает вопрос где хранить информацию.

Вариантов немного:

  • на видеорегистраторе (домашнем ПК);
  • в “облаке” – удаленном сервере.

Первый способ – классика жанра, используется в 90% случаев. Возможные опасности – уничтожение записи или хищение (повреждение) носителя (оборудования) злоумышленником. Утеря информации в результате выхода из строя жесткого диска регистратора.

Облачный сервис от этих недостатков избавлен. Дело за малым – отправить туда информацию. Для этого нужен Интернет канал и уже упоминавшееся видеонаблюдения с выходом в глобальную сеть.

Для квартиры это реализуется достаточно просто – проводной интернет есть повсеместно. Плюс проводной передачи данных – высокая пропускная способность канала, позволяющая использовать несколько видеокамер одновременно.

Для загородного дома установка видеонаблюдения с доступом к облачному серверу при отсутствии проводного интернет подключения может оказаться проблематичной. Беспроводное 3G или 4G подключение “потянет” одну камеру, иногда даже с трудом.

За счет снижения количества передаваемых в секунду кадров, разрешения и некоторых других технических ухищрений (использование камеры с записью и последующей передачей информации в “облако”) проблему можно решить.

В этом случае рекомендуется установить камеру с поддержкой выбранного сервиса. Это сводит манипуляции по настройке видеонаблюдения к минимуму – предустановленная программа все сделает за вас.

Я умышленно подробно остановился на организационных вопросах выбора и установки видеонаблюдения в квартире или частном доме. Сам процесс и технология монтажа не отличается от описанной в начале статьи.

  *  *  *

2014 – 2022 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

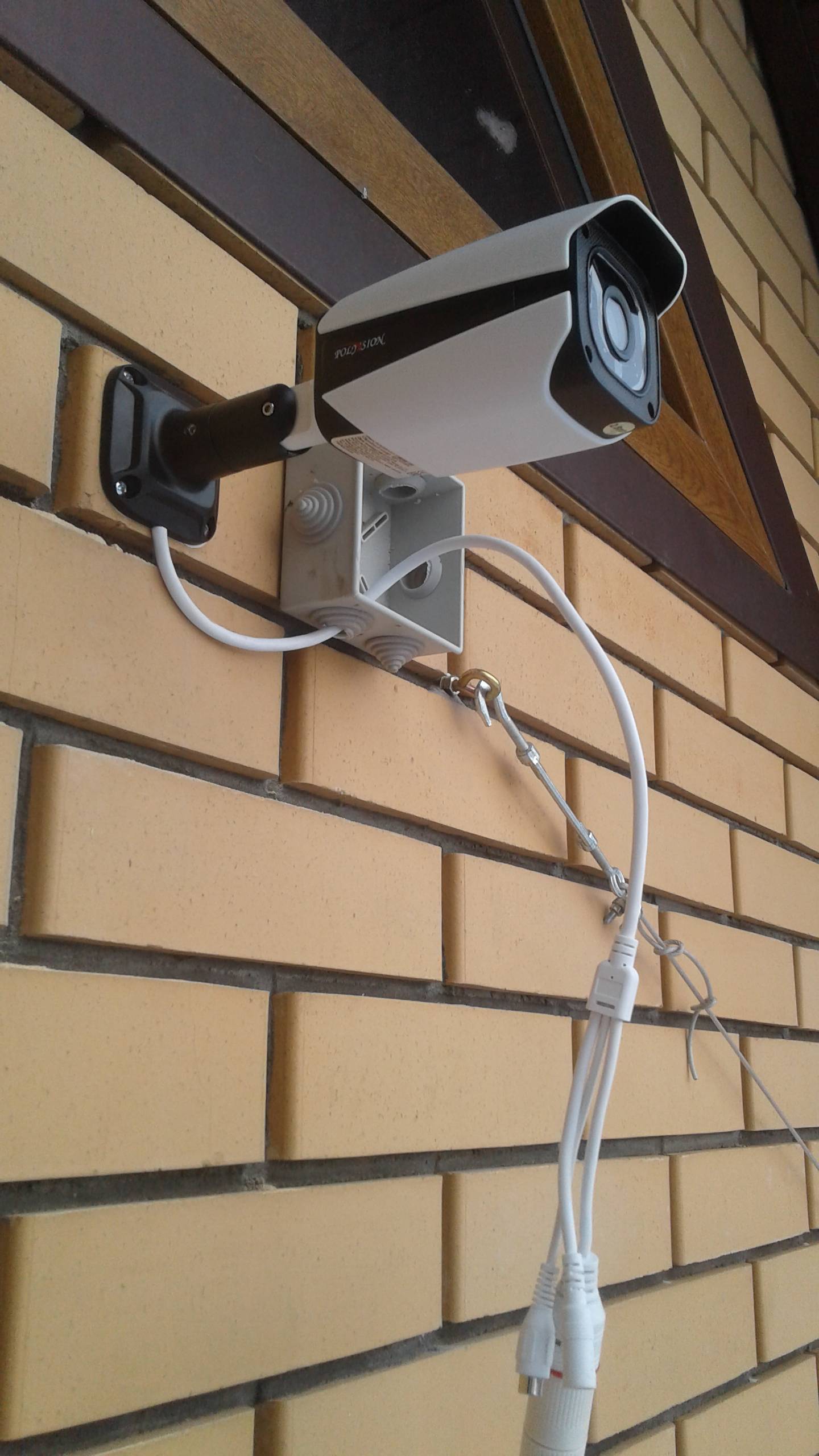

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом – кримпером.

В распредкоробку должно быть заведено два провода – от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники – https://cable.ru, Кабель.РФ

Как выбрать комплект видеонаблюдения

При выборе хорошего набора видеонаблюдения необходимо учесть много факторов, верно определить необходимые параметры.

Место установки:

  1. На улице. Модели для внешнего наблюдения должны иметь высокую степень защиты от атмосферного воздействия не менее IP66, антивандальный прочный корпус.
  2. Внутри помещения. Обладают меньшей защитой, ввиду чего стоят дешевле. Предназначены для установки в различных закрытых помещениях жилого или коммерческого назначения.

Конструкция камер:

  • цилиндрическая – имеют форму цилиндра, монтируются на кронштейны;
  • широкоугольная – отличается большим углом обзора, для стационарного монтажа;
  • купольные – крепятся к потолку либо к стене, чаще всего встречаются модели для внутреннего наблюдения;
  • поворотные – оснащены маленьким мотором, управляются дистанционно, а по форме могут быть купольными или цилиндрическими.

Важно понимать и разницу между двумя распространенными типами подключения: аналоговый или цифровой. Первые не кодируют материал, а подают его напрямую на монитор

Для кодировки и записи видео необходима установка регистратора. Цифровые кодируют поток в самом устройстве, запись может направляться на жесткий диск, в облако. Новейшие модели оснащены модулем Wi-Fi.

К функциональным возможностям относят:

  • Угол обзора. Для четкого распознавания лиц оптимален угол до 45º, широкоугольные лучше подходят для статичных камер и контроля над общей обстановкой.
  • Ночной режим с ИК-подсветкой – необходим для записи в темное время суток.
  • Датчик движения – позволит настроить автоматическое включение, если в поле обзора появляется движение. При поддержке технологии WDR камеры обеспечат четкую картинку при неоднородном освещении.

Часть 2 – все хорошо, но хочется лучше

Ну а кому не хочется лучше. В очередной раз обращаются ко мне. Все работает замечательно, но вот хочется дома в городе, лежа на диванчике смотреть, что творится на даче.

Пораскидав мыслями, еще раз изучив видеорегистратор. Есть у него подключение через порт Ethernet. Значит к интернету подключим. Вопрос следующий, как смотреть камеры удаленно по web-интерфейсу? Связь с интернетом можно настроить, только через роутер с поддержкой 3G/4G модема. Но за серым IP адресом не попадешь на видеорегистратор. Нашлось два способа.

Способ 1. Лежал у меня без надобности Raspberry Pi 2. Можно установить его, и через хамачи настроить подключение.

Способ 2. Тот который мы использовали. Оказался в том, что видеорегистратор имеет свое облачное хранилище на xmeye. А также есть и приложение для андроид.

Долго не думая, принялись за поиск роутера и USB модема

Выбрали роутер, не помню какой марки, но это и не важно, мы сдали его обратно в магазин. А USB модем выбирался проще, по сотовой связи что ловит лучше на даче

Им оказался мегафон.

4G+ (LTE) модем M150-2

Начали все это дело подключать в связку: видеорегистратор – роутер – USB модем. Началось самое печальное, как ни пробовал настроить подключение на роутере, он не подключался к интернету.

Я подумал, что придется отказаться от этой затеи с интернетом. А может дело в прошивке? Осталось рискнуть и поискать свежую прошивку на роутер. И действительно нашлась. Но даже после обновления, интернет никак не хотел работать.

USB модем действительно был из последних моделей. И скорее всего еще не успели выпустить прошивку с поддержкой нового устройства. Печально, но я решил не сдаваться и предложил пробовать другой роутер, хотя было неловко.

Мы сдали тот роутер и я подобрал другой. Который видите ниже.

D-Link DIR-620S

В очередной раз из коробки подключить не удалось. Ищем прошивку. Прошиваем. И наконец нам удается достигнуть цели! С души прям камень упал. Оно работает!

К интернету подключили. На видеорегистраторе добавили учетную запись пользователя. Пришло время настроить приложение на андроид XMEye

Иконка приложения XMEye

Подключение оказалось простым. В видеорегистраторе где информация о системе, есть два QR кода. Один с серийным номером, другой на установку приложения. После добавления в приложение устройства по серийному номеру, запросило логин/пароль. Авторизовавшись под учеткой пользователя мы увидели камеры.

Приложение простое в работе. Есть просмотр камер онлайн. Можно смотреть старые записи. Можно загрузить запись на телефон или сделать снимок. А так же некоторые настройки видеорегистратора, которые доступны с учетной записи админа. Но они не были интересны, т.к. все уже было настроено как надо.

Ну и как же без минусов. Тариф, который устроил, был с лимитным интернетом. Бывало, что кто-нибудь трафик использовал через Wi-Fi и до конца месяца камеры не были доступны.

Вот закончилась встреча. Все рады. Я понял, что надо тщательнее подбирать роутер или USB-модем для совместимости. На крайний случай всегда можно вернуть товар. Заказчик доволен. Отметили это дело и разошлись.

Подключение питания 220В в шкафу слаботочки

Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале.
Поэтому первым делом туда нужно подвести электричество.

Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.

В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.

Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод – это фаза, синий – ноль, желто-зеленый – заземление.

Подключение розеток:

В этом же шкафу размещаются:

блок питания

видеорегистратор + диск на 1Тб

ИБП

Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.

Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.

Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.

На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.

Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.

При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как “+V” и “-V”.

Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.

Для плюсового провода лучше использовать жилы красного цвета, для минусового – черного. Остальные клеммы запитываются перемычками.

Удаленный просмотр видеосигнала через интернет

Современные системы видеонаблюдения позволяют просматривать информацию с . При этом, находиться можно где угодно, главное — чтобы вы и регистратор находились в сети. Для обеспечения нормального сигнала будет достаточно обычного 3G модема, если, конечно, не используется 4К разрешение с бешеным битрейтом. Еще одним важным моментом для удаленного видеонаблюдения является наличие стационарного IP-адреса. В случае его отсутствия проблему решат облачные сервисы.

В завершении отметим, что работу по установке видеонаблюдения частного дома или дачи можно доверить только профессионалам. Они используют проверенные конфигурации оборудования с поддержкой, обслуживанием и установкой.

Звоните нам, и мы оперативно решим любые проблемы!

Заключение

Заказчик был мой друг. После того, как мы настроили первый раз систему, не ожидал что ее затронем не раз. Прошло два года, а по ощущениям как было вчера. Есть у него идея увеличить кол-во камер, для охвата большей территории. Как поступит просьба о помощи, я продолжу эту историю (не в рамках статьи).

Главное не забывать на даче отдыхать

Спасибо за внимание

UPD: Борьба с низкой температурой.

Роутер и малинка были помещены в коробку. С расчетом на то, что выделяемого тепла устройствами хватит в замкнутом пространстве. И на всякий случай поместили пару мешочков с влаговпитывающими шариками, взял с работы из коробки нового принтера.

Можно проверить температуру процессора малинки, командой:

Температура процессора в холод достигала 17 ‘CСейчас допустим на улице -6 ‘C, а температура малинки 25’CВсе это с учетом, что малинка работает без нагрузки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
