Установка инфракрасного обогревателя

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

• Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
• Пассатижи для работы с электрокабелем.
• Индикаторная отвертка или тестер.
• Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

• От автомата к термостату ведут два провода: фаза и ноль.
• От автомата отходят по два провода для каждого отопительного прибора.
• Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

• С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
• Через выходные клеммы термостат подключается к магнитному пускателю.
• Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

1. Рулетка.
2. Пирометр.
3. Отвертка.
4. Шуроповерт.
5. Дрель (перфоратор).
6. Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800  Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с  пожароопасными предметами

Место расположения и высота от пола

ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию.

От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

1. Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.
2. Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
3. Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети

Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
3. Провод маскируют штукатуркой или специальными коробками.
4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Прямое подключение ИК-обогревателя

Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

– Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой – как только становится холодно – вы его включаете, если стало жарко – выключаете.

– Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

– Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

– Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

– Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.

Основные преимущества:

– Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

– Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

– Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

– не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

– Вам придётся занять одну из розеток помещения

– Внешний монтаж портит общий вид интерьера

Как выбрать инфракрасный обогреватель для дачи

Теперь мы подошли к самому главному вопросу – как выбрать инфракрасный обогреватель для дачи. Сразу упомянем тот факт, что для экономичного обогрева потребуется терморегулятор. Он может быть встроенным или подключаемым, механическим или электронным. Наибольшую экономичность обеспечивают именно электронные терморегуляторы, более точно поддерживающую заданную температуру.

Далее нужно определиться с условиями эксплуатации и с наличием тех или иных энергоносителей. Если на даче есть магистральный газ, ничто не мешает воспользоваться газовыми дачными инфракрасными обогревателями. Они экономичны и обеспечивают сравнительно дешевый обогрев. Недостатком их является то, что для эксплуатации в помещениях требуется обеспечить хорошее проветривание. Но если вы планируете обогревать террасы или веранды, то газовые обогреватели станут идеальным вариантом.

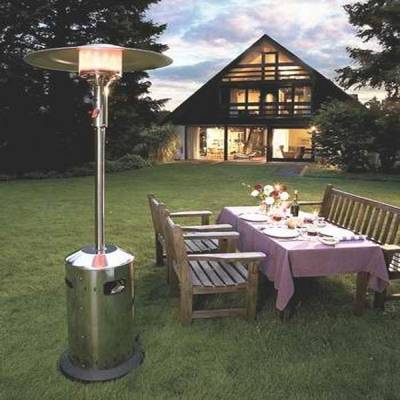

Эти же обогреватели могут работать на газовых баллонах различной вместительности – это могут быть полноценные баллоны с редукторами или миниатюрные баллоны с цанговыми разъемами.

Установив газовый ИК обогреватель на дачном участке, можно наслаждаться приятными вечерами на улице.

Экономные электрические инфракрасные настенные обогреватели для дачи – это упомянутые выше карбоновые модели. Они обеспечивают быстрый прогрев с минимальными затратами на электроэнергию. При необходимости их можно разместить на полу, формируя ту или иную направленность инфракрасного излучения. Аналогичные обогреватели могут использоваться для обогрева открытых площадок, веранд и террас.

Для обогрева помещений пригодятся настенные кварцевые обогреватели. Они достаточно тонкие и миниатюрные. Будучи смонтированными на стенах, они обеспечат генерацию направленного инфракрасного излучения. Если же не хочется использовать настенное оборудование, следует присмотреться к пленочным потолочным обогревателям. Их достоинства:

• низкое потребление электроэнергии;
• легкость в монтаже;
• высокая пожаробезопасность;
• возможность работы в помещениях любого назначения.

Недостатком таких обогревателей станет их высокая стоимость, но она себя быстро оправдает.

Для обогрева дачи можно использовать и обычные потолочные инфракрасные обогреватели, в том числе для подвесных потолков. Они не загромождают пространство и обеспечивают неплохой прогрев. Дополните их терморегулятором, что поможет поддержать заданную температуру и обеспечит экономное расходование электроэнергии.

Устанавливая терморегуляторы, избегайте попадания на них прямого солнечного света. Терморегуляторы не должны находиться в зоне действия инфракрасных обогревателей, так как это вызовет их непосредственный нагрев и сбои в поддержании температуры.

Типы тепловых элементов

Излучатели, устанавливаемые внутри обогревателей, бывают различного типа и изготавливаются из разных материалов. Какой из них лучше выбрать, решают в зависимости от типа помещения и других факторов. Тепловые излучатели бывают следующих видов:

• галогенные;
• карбоновые;
• керамические;
• трубчатые.

Нагреватели на базе галогеновых ламп мало распространены. Они недолговечны и небезопасны. Элементом нагрева в них является вольфрамовая спираль в колбе, заполненной инертным газом. Кроме инфракрасного, такие нагреватели излучают ещё и видимое желтоватое излучение, которое не совсем приятно действует на глаза при долгом воздействии.

В нагревателях второго типа используется карбоновая спираль, которая нагревается в вакуумной трубке. Испускаемое ими излучение имеет красно-оранжевый цвет и легко узнаваемо. Срок службы таких трубок обычно невысок и не превышает двух лет.

Трубчатые нагреватели являются разновидностью керамических. Они чрезвычайно долговечны и экономичны, но стоят значительно дороже. Такими излучателями оснащаются потолочные инфракрасные нагреватели нового поколения.

Инфракрасный потолочный обогреватель с терморегулятором имеет много преимуществ по сравнению с традиционными способами обогрева помещений. Они абсолютно безопасны, долговечны, быстро прогревают помещения. В комнатах с такими приборами легко поддерживать микроклимат, так как излучение нагревает не воздушные массы, а окружающие предметы. Они не пылят, не сушат воздух, не сжигают кислород.

Эти устройства легко вписываются в любой интерьер и не занимают много места. Их легко монтировать. Коэффициент полезного действия таких приборов достигает 70 процентов, что очень хорошо. Единственным недостатком инфракрасных обогревателей является их высокая стоимость. Но этот минус с лихвой компенсируется положительными свойствами этих устройств.

https://youtube.com/watch?v=gJ0olkM_EtU

У меня своя автомастерская. Мелкий ремонт, развал-схождение, шиномонтаж. Зимой топил буржуйку, чтоб хоть как-то можно было работать. Случайно увидел у друга в такой же мастерской висящий на потолке инфранагреватель. Очень понравился он мне. Выкроил денег из бюджета, купил, поставил. День с ночью. В мастерской тепло, нет ни дыма, ни копоти. Буржуйку выкинул, на её место поставил новый балансировочный стенд.

Сергей, 27 лет, автомеханик

Originally posted 2018-04-17 09:13:54.

Как правильно установить

Еще на стадии приобретения обогревателя необходимо:

Замерить площадь помещения, где предполагается установка отопительной системы

Не забыть сделать расчет с учетом оконных и дверных проемов.
Учесть теплоизоляционные свойства материалов, задействованных для утепления дома.
Обратить внимание на мощность и напряжение электросети, выделяемой на дом или квартиру.
Для проверки напряжения в сети нужно включить все установленные в доме электроприборы, произвести замер напряжения на этот момент. Показатели в этом случае не должны выходить за границы пределов 220-230 V

При получении большей величины рекомендуется приобрести стабилизатор напряжения.

Перед монтажом инфракрасного обогревателя нужно определиться, в каких комнатах необходимо отопление. Это могут быть:

• Кухня.
• Прихожая.
• Санузел (туалет и ванная комната).
• Гостиная.
• Спальня.

При установке настенных ИК обогревателей нужно учесть, что их желательно размещать на высоте примерно 2 м от пола. Расчет оптимальной высоты установки: к росту человека прибавить 0,5 м, получится нужное значение.

Совет. Для обогрева большого помещения рекомендуется смонтировать систему из нескольких ИК обогревающих устройств.

Для монтажа ИК обогревателя основным материалом служит короб для укладки в него проводов. В случае скрытого монтажа в стене понадобится гофра. Сделать самостоятельно монтаж, прокладку проводов, подключить нагреватель и терморегуляторы не сложно, особых навыков здесь не требуется. Главное, чтобы соблюдались меры безопасности. Если нет уверенности в своих силах, лучше пригласить специалистов, которые быстро и квалифицированно выполнят все работы по монтажу.

Особенность инфракрасных обогревателей

Инфракрасный обогреватель можно крепить к деревянной поверхности

Инфракрасные обогреватели – уникальная возможность сделать жизнь комфортной в дачных помещениях, квартирах, частных домах. На сегодняшний день подобные устройства также очень востребованы в офисах и других подобных заведениях, где нужна регулирующая тепловая система.

Можно ли использовать инфракрасный обогреватель в качестве единой системы отопления? Очень интересный вопрос, на который однозначно можно ответить утвердительно. Такой тип отопления шикарно подойдет, как и для основной системы обогревания, так и в качестве дополнения. Разница будет выражаться исключительно в расчетной мощности.

Данный вид отопления имеет ряд преимуществ:

1. Не требует огромных затрат ни денежных, ни трудовых на установление мощных конструкций.
2. Характеризуется бесшумной работой и автоматизацией.
3. Гарантирует безопасность и экологическую чистоту.
4. Предоставляет возможность зонального нагрева. При этом может сохранять разную температуру в двух различных между собой зонах.

Устройство можно устанавливать для зонального обогрева

Инфракрасный обогреватель легко установить, прикрепить и пользоваться. Он максимально быстро начинает выполнение своих функций, обеспечивая высокий уровень комфорта в зоне своих действий. Огромным плюсом использования такого вида отопления есть небольшой процент снижение влаги в помещении. То есть нет проблемы сухого воздуха.

Для получения максимальной пользы от использования такой полезной установки следует правильно осуществить его установление.

Балансируйте все нагрузки

Данный процесс автоматизированный. Он дает возможность управления нагрузкой на газовые термостаты. Перед собой вы сможете увидеть некоторые примеры таких случаев. В чем заключается основной момент и почему так необходимо выбрать этот вариант? При достаточно оптимальных условиях теплоизоляции помещения и выхода инфракрасного обогревателя в действие, терморегулятор работает всего 20 минут в час для поддержки нужной температуры.

Таким образом можно снизить большую нагрузку в 3 раза, что является очень важным, выполняя монтаж. Желательно выбрать данный вариант, выполняя монтаж и подключение. Вам потребуется основной материал – короб, в который нужно уложить провода. Если необходимо осуществить скрытую работу в стене, то потребуется гофра.

Принцип работы обогревателя

Нагретое тело излучает тепло. Это известно давным-давно. На самом же деле излучаемое тепло — это не видимые глазу инфракрасные волны, которые испускает горячий предмет. Это излучение поглощается окружающими предметами, которые под его воздействием нагреваются сами и нагревают воздух вокруг себя.

По такому же принципу устроены и аппараты для инфракрасного нагрева. Внутри их находится мощный излучатель, который под действием электрического тока нагревается до высокой температуры. При этом инфракрасное излучение отражается от него и рассеивается в окружающую среду, нагревая все предметы вокруг себя. Плюсом их является также то, что они не дают вредного для глаз ультрафиолетового излучения.

Обычно такие устройства бывают двух типов:

• потолочные;
• настенные (обогреватели-панно).

Зимой наша организация экстренно переезжала в новое здание. Отопления никакого. Спасли только инфракрасные обогреватели, спасибо директору, купил, не пожадничал. Вполне комфортно пережили зиму. Поначалу были планы сделать автономное отопление, теперь вот думаем, а надо ли…

Аня, 36 лет, бухгалтер

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны

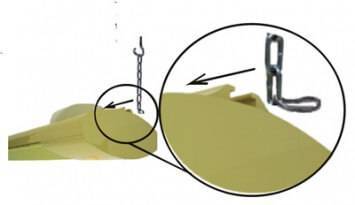

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

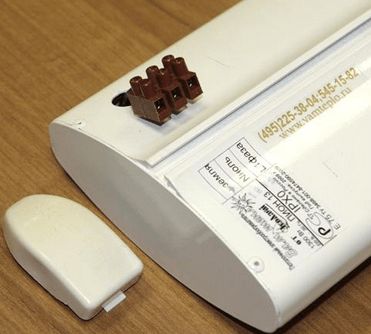

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Как подключить регулятор температуры

Как работает терморегулятор?

Такой регулятор состоит из двух основных узлов:

• Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
• Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

• Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
• Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
• Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

• Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
• Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

• Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
• Основной недостаток – работа только при наличии напряжения в сети.

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

• В каждое отапливаемое помещение монтируется отдельный регулятор.
• Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
• Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
• Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

• От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
• От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
• К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

Об устройстве терморегуляторов

Терморегуляторы делятся на механические и электронные. Вторые дороже, снабжены жидкокристаллическим дисплеем, выполняют ряд дополнительных функций.

Механические

Механический терморегулятор выглядит как небольшая коробочка из пластмассы с круговой ручкой для установки температуры. Удобные риски, надписанные цифрами, позволят запросто выбрать режим. Цифра 20 заменяется выпуклым кружком большого размера. Не потребуется острое зрение, чтобы найти значок. Ухищрение помогает плохо видящим людям, поможет и среднестатистическому человеку в темноте.

Внутри прибора расположен чувствительный элемент, определяющий точность устройства в целом. Типичная погрешность составляет половину градуса. Вовсе не плохо. Пределы изменения установок укладываются в диапазон 5 – 30 градусов. Терморегуляторы для инфракрасных обогревателей по сути напоминают реле, срабатывающее при прохождении температуры в комнате через граничное значение. Имеются входные и выходные контакты, задачей прибора видят замыкание и размыкание цепи между ними.

Принцип действия механический, не требуется питания извне. Граница срабатывания чувствительного элемента регулируется ручкой.

Важно обратить внимание на максимальную рабочую мощность прибора. Термостат для инфракрасного обогревателя способен регулировать снабжение электричеством ряда линий. Регулятор допустимо установить единственный на комнату либо дом

Регулятор допустимо установить единственный на комнату либо дом

Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей

Регулятор допустимо установить единственный на комнату либо дом. Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей.

Электронные

Датчиков температуры выпущено на рынок немало.

К примеру, встретим терморегуляторы с инфракрасным чувствительным элементом. Как известно, нагретые тела испускают электромагнитные волны (на основе явления работают приборы по теме статьи), они воспринимаются. Измеряется частота излучения, напрямую зависящая от температуры. Таким образом терморегулятор узнает, когда пора прекратить снабжение током инфракрасных обогревателей.

Электроника отличается жидкокристаллическим дисплеем и наглядностью, позволит задать программу, допустим, на неделю вперед по дням и часам. То, что на механических моделях приготовьтесь делать вручную, здесь выполнено автоматически. Это удобно, нагрев возможно запустить за четверть часа до прихода домой. Что в принципе невозможно для механических терморегуляторов.

Следующим шагом в эволюции видим устройства класса «Умный дом». Термостат общается с центром управления на частоте свыше 800 МГц, способен контролировать несметное число отопительных приборов. Нет надобности напоминать, что команды со смартфона помогут запустить подогрев помещений в необходимый момент. Удобна данная опция, если в спешке не нашлось времени отключить отопление. Где бы ни находился хозяин, устройства послушаются.

Многие приборы универсальны. Подключение терморегулятора к инфракрасному обогревателю возможно позднее заменить системой Теплый пол без хлопот. Смысл в правильной настройке датчиков на измерение. Терморегуляторы не должны подвергаться воздействию прямых солнечных лучей, сквозняков. Не следует располагать на внешней стене помещения приборы.

Умные приборы в большинстве снабжены функциями самоконтроля. При выходе из строя датчика отопительные приборы переводятся в режим 30%-ной активности. Это не дает дому остыть окончательно и гарантирует отсутствие перегрева помещений.

Стоит прибавить, что электронные терморегуляторы точнее механических в разы.
