Устанавливаем стиральную машину: инструкция и схемы для любителей

К канализации

Если шланг не поднять таким образом, то вода будет выливаться сразу же после поступления в машинку.

Свободный конец шланга можно опустить в унитаз, ванну или раковину. Это не самый лучший вариант, потому что это неудобно и конец может соскочить. Тогда вода зальет пол, а может попадет и к соседям снизу.

Под раковиной имеется сифон. Старый сифон снять и поставить специальный сифон с дополнительным отверстием для шланга.

  1. Следите за тем, чтобы сливной шланг не перегибался. Это затрудняет выход воды. Поскольку вода грязная, в месте перегиба может скапливаться мусор и грязь.
  2. Шланг нельзя натягивать. Он должен образовывать изгиб радиусом от 50 до 85 см.

Подключение к канализации

Для подключения к системе стоков у машины автомат имеется штатный гибкий шланг, который необходимо подключить к выводу на самом аппарате и вторым концом пристыковать к канализации. Резиновое или прорезиненное колено, согнутое под 90 градусов, используется для подсоединения к машинке и снабжено хомутом, чтобы герметизировать соединение.

Для подключения к канализации возможны три варианта:

  • Слив в раковину, ванную или унитаз, закрепив шланг с помощью специального крючка.
  • Подсоединение к сифону раковины в ванной комнате или на кухне с использованием сифона, у которого имеется специальный отвод для этого.
  • Подвод к машинке отдельной ветки канализационной трубой и подключение с помощью тройника с уплотнительной манжетой.

Слива в раковину или ванную достаточно, однако это требует постоянного внимания со стороны пользователя. Каждый раз перед стиркой шланг необходимо закреплять и постоянно следить за тем, чтобы он не соскочил с крепления. В случае любых неурядиц это грозит затоплением и неприятным общением с залитыми соседями снизу. В комплекте с машинкой имеется специальный изогнутый крепеж. Он позволяет защелкнуть и зафиксировать шланг в виде крючка для присоединения к краю ванны.

Для подключения к сифону раковины в нем уже должен быть соответствующий вывод. Он должен располагаться между сливным отверстием и коленом. Купите и поставьте новый сифон на раковину, и тогда подключение будет самым простым. Достаточно вставить в отвод на сифоне шланг от машинки, на котором уже имеется для этого резиновый уплотнитель.

Особое внимание следует уделить укладке шланга. Во всех машинках имеется специальный зацеп на корпусе на строго определенном уровне

Обычно это высота не менее 80 см от пола. Шланг в итоге приобретает форму петли или зигзага. Это предотвращает попадание внутрь барабана запахов и стоков из канализации.

Если не получается закрепить шланг в штатное крепление, например не достает немного до канализации, то потребуется самостоятельно скрутить петлю перед включением шланга к сифону, чтобы сама петля была выше точки входа в канализацию. Только нельзя крепить шланг жестко внатяжку к стене.

Третий вариант определяется как самый оптимальный. Для этого к машинке подводится отдельная канализационная труба. Если ветка идет самостоятельно и кроме стиралки в нее не попадают стоки от других источников, то диаметр трубы выбирается равный 40 мм. При совместном использовании линии машинкой и, например, раковиной уже потребуется труба 60(80)мм.

Наклон трубы в 1-2 градуса следует соблюдать по всей ее протяженности. Непосредственно вывод трубы должен заканчиваться патрубком со вставленной резиновой манжетой, у которой выходное отверстие соответствует диаметру шланга от машины. Вывод располагается на уровне 40-50 см от пола, в зависимости от требования производителя. В инструкции указывается допустимая высота подъема петли и выходного конца патрубка.

Манжета для слива

Варианты размещения

Есть несколько мест, куда можно поставить стиральную машину:

  • туалет;
  • ванная или совмещенный санузел;
  • кухня;
  • коридор.

Самый проблемный вариант — коридор. Обычно в коридоре нет требуемых коммуникаций — ни канализации, ни воды. Придется их «тянуть» к месту установки, что совсем не просто. Но иногда это — единственный вариант. На фото ниже есть несколько интересных решений того, как можно поставить машинку в коридоре.

Вариант установки стиральной машины в узком коридоре
Сделать нечто похожее на портал — тоже выходСпрятать в тумбочкуВстроить в мебель для прихожей

В туалете есть все коммуникации, но в типовых многоэтажках размеры этого помещения такие, что иногда сложно развернуться – места нет совсем. В этом случае устанавливается стиральные машины над унитазом. Для этого делается полочка так, чтобы сидя на унитазе она не касалась головы. Понятно, что он должен быть очень крепким и надежным, а автомат — с очень хорошими амортизаторами. Стиралка должна быть установлена идеально, иначе она может упасть при работе. В общем, при таком способе установки стиральной машины не помешает сделать несколько планок, которые не дадут ей упасть с полки.

Полочка капитальная и надежная, но скользкая — под ножки нужен резиновый коврик для амортизацииВ стену замоноличены мощные уголки, на них установлена стиралка. С ножек сняты пластиковые упоры, а под оставшиеся винты просверлены дырки в уголках

Ыиксция надежная, важно только чтобы от вибрации не вырвало уголки из стеныЗакрыть можно вертикальными жалюзиЭто уже целый шкафчик. Не хватает только дверец

Ванная комната — помещение, в котором чаще всего ставят стиральную машину.

Однако в некоторых квартирах площадь ванной слишком мала, в них едва помещается умывальник и ванная. Для таких случаев есть альтернативные варианты.

В последнее время на кухне все чаще устанавливают стиральные машины вместе с другой бытовой техникой, где также есть возможность подключить к водопроводу, канализации и электросети.

Чтобы смотрелось все органично, надо машинку выбрать такой высоты, чтобы она вписалась в размер, да и сама мойка лучше квадратная — они тогда станут стенка к стенке. Если места не хватает, можно хоть часть корпуса задвинуть под мойку.

Поставить стиральную машинку рядом с мойкойМодные ныне столешницы в ванной можно отделать мозаикойЕсли позволяет место, просто поставить машинку рядом с мойкой

Есть более компактный способ — поставить стиральную машинку под раковину. Только раковина нужна особой формы — чтобы сифон устанавливался сзади.

Чтобы поставить стиральную машину под мойкой нужна специальная раковинаОдна из раковин, под которую можно поставить стиральную машинку

Следующий вариант установки стиральной машинки в ванной — сбоку от ванны — между ее бортом и стенкой. Сегодня размеры корпусов могут быть и узкими, так что такой вариант реальность.

Узкие корпуса уже не редкостьМежду ванной и унитазомРаковина не должна быть меньше корпусаНикто не мешает сверху установить мойку

Один момент, ставить такую технику в ванных или совмещенных санузлах — не лучшая идея. Влажный воздух негативно влияет на корпус, тот начинает быстро ржаветь. Однако места обычно не много, хотя в принципе можно поставить машину под умывальник или повесить над ней полки. В общем, решать только вам.

Еще одно популярное место для установки стиральной машины — кухня. Встраивается в кухонный гарнитур. Иногда они закрывают двери, иногда нет. Это остается на усмотрение владельцев. Несколько интересных фото есть в галерее.

Дверки с вырезом под «иллюминатор»Поставить в кухонный шкафВ кухонном гарнитуре стиральная машинка смотрится вполне органично

Пошаговая инструкция установки и подключения стиральной машинки

С местом установки определились. К электричеству подводка с заземлением уже проведена. Осталось выполнить ряд основных работ для обеспечения правильной и безаварийной службы вашей стиральной машины.

  1. Устанавливаем машинку на место.

Перед проведением работы, следует открутить транспортировочные винты, снять все заглушки для труб, подсоединить шланг для подключения к водопроводу. Установить на подготовленное место. Машинка должна стоять без перекосов и шатания. Контролируем с помощью уровня или простейшего отвеса. Регулировку делаем с помощью вращения ножек. Убедившись в точности выполнения этой операции, затягиваем контргайки на ножках. В случае большого перекоса пола и нехватки резьбы на ножках для выполнения регулировки, под них можно подложить плотные прокладки. Пошатав машинку, еще раз проверяем по уровню правильное положение. Переходим к выполнению следующей операции.

  1. Монтаж системы водоснабжения.

Сложность выполнения данной операции зависит от материала трубопроводов и возможности установки дополнительного фитинга. Но это по научному. Проще говоря, сделать подключение достаточно просто. В месте подключения к водопроводу шланга смесителя, устанавливаем тройник. Один патрубок для трубопровода, второй для подключения шланга смесителя, третий для стиральной машинки. Накручиваем на патрубок пробковый кран, дальше можно поставить фильтр для воды, на бочонок накручиваем гайку с уплотнительной резиновой прокладкой

Здесь следует обратить внимание на степень обтяжки соединения. Не стоит затягивать гайку с большим усилием, резина на прокладке позволяет получить герметичное соединение при закручивании рукой

Лучше после пуска воды, при протечке немного подтянуть гайку ключом.

При подключении стиральной машины к водопроводу, убедитесь в правильности выбора трубы, к которой вы подключаете шланг. Холодный трубопровод, как правило, монтируется нижним, верхний – для горячего водоснабжения.

  1. Выполняем подключение к системе канализации.

Эта операция может выполняться тремя способами:

  • Первый способ для самых ленивых мужчин в доме. Стиральная машина оснащена шлангом для отвода грязной воды в канализацию. На нем есть специальный крючок для закрепления на бортик сантехнических приборов. Способ прост, но при работе машинки и не качественном закреплении шланга, он может попросту свалиться. И тогда, вся вода, находящаяся в машинке, выльется на пол. Соседи снизу не одобрят такой выбор подключения к канализации.
  • Надежный, но немного затратный метод подключения – монтаж при помощи переходника к трубопроводу канализации. Для выполнения потребуется разобрать трубы канализации и вместо отвода для подключения смесителя установить тройник. В свободное отверстие монтируем гофрированную трубу с резиновым уплотнительным кольцом. Для выполнения такого подключения потребуется время для демонтажа, монтажа труб, покупка гофрированного шланга, уплотнительного кольца с переходником, тройника.
  • Надежный и очень простой способ – подключение слива на сифон мойки или умывальника. Здесь все очень просто и не затратно. Потребуется приобрести недорогой сифон с отдельным подключением для вывода воды с машинки. Шланг машинки, с помощью хомута, затягиваем на патрубок с гайкой, накручиваем гайку на патрубок сифона. Все, работа выполнена.

Здесь вы получите полную информацию и сможете выполнять работу, видя, как выполняет ее профессионал.

Проведя подключение ко всем системам и электричеству, следует сделать пробный процесс стирки без белья. Выставляем стирку с температурой 900. Это еще нужно для промывки барабана и внутренностей машинки от грязи и масла. Проверяем герметичность мест соединения отсутствием протечек.

Подготовка места для установки

Когда стиральная машина покупается впервые в новый интерьер, очень важно продумать то место, где она будет находиться постоянно. Это важный момент, так как необходимо будет вписать габариты в определенное место

Поэтому, если определенная позиция, необходимо измерить 3 параметра:

  • Длину.
  • Глубину.
  • Высоту.

При этом к каждому полученному размеру необходимо прибавить по 1 сантиметру

Это важно для того, чтобы изделие свободного вошло или потом его можно было демонтировать без каких-либо проблем из необходимого места. То есть этот 1 см по каждой стороне обеспечивает столь важный люфт

Если рассматривать не габариты местоположения, а именно локацию в квартире или в частном доме, то чаще всего данный бытовой прибор располагают:

  • На кухне достаточно часто можно встретить это бытовой прибор. Подключаться в этом случае к коммуникациям также удобно, так как они располагаются близко. Для тех, кто щепетильно подходит к эстетическим параметрам любого помещения, необходимо заранее продумать установку стиральной машины в нише шкафа. В этом случае можно организовывать месторасположение таким образом, чтобы дверца фасада закрывала полностью прибор от взгляда.
  • Если туалетная комната достаточно большая по своим габаритам, то можно поставить стиралку и здесь. Правда, некоторые умудряются выставить агрегат даже в маленькой комнате. В этом случае ее монтируют над унитазом. Но именно такая монтажная система требует тщательной продуманности и обеспечения должного уровня надежности.
  • В коридоре также можно установить машинку. Но чаще всего это обусловлено безысходностью. Основной негативный момент такого расположения заключается в том, что сюда приходится тянуть все коммуникации. К тому же отсюда шум достаточно интенсивно распространяется по всем уголкам жилья.
  • Если в квартире имеется кладовая комната (чулан) то установить машинку можно здесь. Пожалуй, что это самый оптимальный вариант в том случае, если тянуть сюда коммуникации не будет слишком затратно и проблематично. Ведь это изолированное помещение, откуда не будет слышен шум при условии закрытой двери. Изделие не будет портить своим внешним видом эстетичность помещений. К тому же, здесь же можно будет оборудовать целую прачечную, расположив все средства для стирки, корзину для белья и прочие мелочи.
  • В частном доме также располагают такие бытовые приборы в подвалах. Это очень удобно, но подпол должен быть отапливаемым.
  • В ванной комнате. Удобство в этом случае обусловлено тем, что все коммуникации располагаются в непосредственной близости. Внешний вид изделия гармонично вписывается в пространство. Если планируется ремонт в этой комнате с полным переоборудованием сантехизделий, то можно разместить стиральную машинку под раковиной подходящей конструкции с оборудованным сливом по задней плоскости.

Как подключить стиральную машину-автомат к водопроводной системе

Подключение агрегата с помощью обжимной муфты

Рассмотрим схему подключения машинки при помощи обжимной муфты. Данный элемент используется в тех случаях, когда в доме имеются металлические водопроводные трубы.

Схема установки обжимной муфты на водопроводную трубу

Чтобы сделать точку подключения, в трубу врезают вентиль

Обратите внимание, что после затяжки болтов крепления отверстие в трубе сверлится через канал обжимной муфты. Затем накручивается кран непосредственно на отвод, к которому крепится шланг для подачи воды в машину

Соединение посредством фитинга

Каждый хозяин должен знать, как подключить стиральную машину самостоятельно, если в доме водопровод выполнен из металлопластиковых труб. Чтобы обеспечить подачу воды к машинке, используется тройник специальной конструкции – фитинг.

Подключение при помощи фитинга с вентилем

Чтобы создать точку подключения, на определённом участке трубы вырезается небольшой отрезок, на место которого монтируется тройник. К нему присоединяют вентиль, позволяющий при необходимости перекрыть воду.

С помощью тройника

Данный способ используется, если необходимо подключить «стиралку» к смесителю. Вначале подключается тройник к водопроводной трубе. Затем на один из его отводов монтируется шланг, по которому вода будет поступать к смесителю.

Тройник для подключения «стиралки»

На тройнике имеется кран для подключения стиральной машины к водопроводу и перекрытия подачи воды. При помощи данного элемента можно также выполнять подключение агрегата к сливному бачку унитаза.

Вариант подключения без водопровода

Способ подключения бытовой техники без водопровода достаточно сложно осуществить технически. К нему прибегают в тех случаях, когда в жилище не подаётся вода (к примеру, дома в сельской местности). Чтобы подключить «стиралку», используют следующие схемы:

  • подачу воды к агрегату из накопительного бака;
  • подключение к насосной станции;
  • закачку воды при помощи электродвигателя и помпы.

Самым простым и мало затратным вариантом является установка накопительного бака для хранения воды. Резервуар рекомендуется устанавливать на определённой высоте, чтобы создать достаточное давление воды, которая будет поступать в автомат.

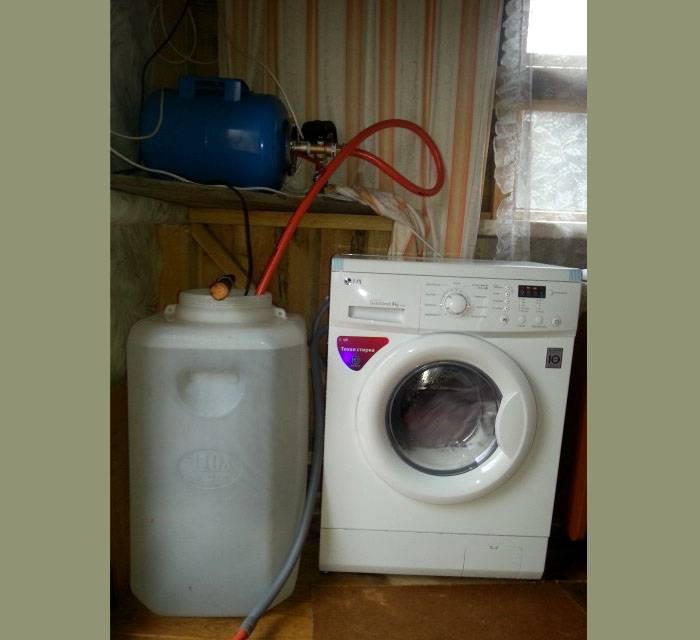

Подключение автомата при помощи резервуара с электронасосом

Если в доме отсутствует водопровод, подключить бытовую технику можно при помощи насосной станции. Этот вариант считается более практичным, однако требует определённых вложений.

Домашняя насосная станция для водоснабжения

Четыре варианта как сделать подключение стиральной машины к водопроводу

 Вода – основной элемент любой стирки. Вариантов как выполнить подключение стиральной машины к водопроводу есть несколько, но главным всегда остается: давление воды не менее 1 атмосферы и ее чистота. Добиться этого позволят специальный насос, установленный перед машинкой, и фильтр-сетка.

Горячая и холодная – как не напутать?

Известно, что довольно старые агрегаты не могли греть воду самостоятельно, и поэтому было просто необходимо подвести машинку к трубопроводу и с холодной, и с горячей водой.

Подключаемся к холодной воде

Сейчас такую довольно хлопотную в эксплуатации стиралку встретить практически невозможно. Новые автоматы снабжены целым арсеналом приборов для качественной и легкой работы: таймер, термостат, блоки управления режимами стирки, фильтры, насосы.

Врезка через обжимную муфту

Итак, одним из способов подведения воды к машине является врезка через обжимную муфту. Этот способ подходит тем, у кого трубы металлические. Для этого необходимо взять гибкий шланг диаметром ¾ дюйма и, присоединив его с одной стороны к стиральной машине, подсоединить к отдельному вентилю, который затем при помощи обжимной муфты и нужно будет врезать в водопроводную трубу.

Муфта представляет собой 2 половинки, которые надеваются на трубу и затягиваются болтами, а также имеется резьбовой отвод, который служит для того, чтобы накрутить на него кран, и лучше, если он будет шаровой. Не забудьте, что для протока воды надо высверлить отверстие через надетую муфту!

1. Зачищаем поверхность трубы от краски.
2. Берем маленький отбойник и пробиваем небольшую точку на том месте, где будем прорезать отверстие.
3. Используя тонкое сверло и электродрель просверливаем отверстие в трубе (не насквозь, а только в верхней стенке).
4. Расширяем отверстие с помощью более толстого сверла. Для того, чтобы вода не текла на пол лучше подставить под низ стаканчик и положить тряпку на пол.
5. Вставляем в отверстие муфту с прокладкой.
6. Прикладываем нижнюю часть муфты и наживляем болты по 4-м краям. Дожимаем с помощью накидного ключа.
7. Берем втулку и на ее резьбу наматываем фум ленту для большей герметичности (по часовой стрелке). После чего прикручиваем кран и подключаем к нему шланг.
8. Готово!

Установка стиральной машины своими руками – видео пошагового процесса

Более подробно с данным методом подключения можно ознакомиться в этом видео.

С помощью патрубка

патрубок
1. Покупаем в магазине специальный патрубок для подключения труб с умывальника и стиральной машины. После этого монтируем его в то же отверстие, где ранее была труба от умывальника.

2. Берем пластмассовый шланг и подсоединяем его к патрубку. Через него будет идти вода от умывальника.

3. Отсоединяем шланг холодной воды, идущий к раковине. На его место вкручиваем специальный переходник на 2 выхода с краном. Один выход на умывальник, второй – на машинку.

4. Подсоединяем трубы к умывальнику и стиралке. Устраиваем пробную стирку, чтобы проверить герметичность соединений.

Как установить стиральную машину самостоятельно? – Видео ниже даст вам подробный ответ на данный вопрос.

Используем угловой кран

Если вам необходимо сделать кран под углом, проведя воду через стенку или между трубами, то рекомендуем использовать угловой кран.

угловой кран
1. Вырезаем сквозное отверстие в стене для вставки крана. Для этого лучше всего использовать электродрель. После закрываем неровности плиткой. С другой стороны вырезаем отверстие в трубе (как в случае с установкой муфты) и прикручиваем переходник.

2. Вставляем угловой кран и заворачиваем его. Предварительно оборачиваем его фум лентой для герметичности.

3. Подсоединяем шланг от машинки.

Подробней в данном видео.

Кран для подключения стиральной машины к водопроводу – специальный тройник

Если же трубы холодного водоснабжения металлопластиковые, то тут понадобится кран для подключения стиральной машины к водопроводу, другое название – фитинг. Для установки потребуется вырезать отверстие в нужном участке трубы и вставить в него фитинг, к которому затем присоединим кран, уплотнен резиновой манжетой.

Кран-тройник

Подключение стиральной машины автомат к канализации своими руками

Временный вариант

Машину автомат подключают к готовому выводу канализации, чтобы решить проблему слива грязной воды. Есть две схемы. При временном варианте используют специальный шланг. При помощи особых фиксирующих деталей закрепляют к кромке ванной, раковины или унитазу.

Неперемещаемый слив

Постоянная схема предусматривает устройство неперемещаемого слива. Его можно сделать с помощью сифона в конструкции, которого есть отдельный отвод под коленом. Он служит для подключения стиралок-автоматов. Специалисты не советуют вместо него использовать обычный сифон, потому что в нем будет скапливаться грязная вода, создавая пробку, распространяя неприятный запах.

Можно подсоединить и без сифона. Если канализационная труба имеет диаметр 4-5 см, отвод аппарата подключают напрямую в этот элемент. Сливной шланг, изогнутый буквой S, заводят в трубу таким образом, чтобы он не касался сточных вод. Его хорошо окружают уплотнителем и герметизируют. Расстояние от точки перегиба до пола должно быть больше 50 см. Если взять большего размера, то увеличится нагрузка на помпу, в результате она выйдет из строя.

Если в конструкции не предусмотрено наличие обратного клапана, то при сборке действует ограничение по высоте, касающееся нахождения сливного шланга. Производителем в руководстве по эксплуатации приведена конкретная информация.

Шланг для слива воды имеет диаметр 22 мм, но специального раструба у отводов на 32 и 50 мм трубопроводы нет. Для подключения применяют резиновую редукцию с переходом на 22 мм. Это удобно и герметично.

Пошаговая инструкция по установке

Установка стиральной машинки автомат должна начинаться с подготовки места, где она будет установлена. Для моделей с горизонтальной загрузкой пространства нужно больше, тогда как с вертикальной — меньше.

Первая ошибка при создании площадки для установки — монтаж устройства в нишу, которая практически сдавливает машинку по бокам. Такое решение может привести практически сразу к проблеме вибрации, так как устройств все равно создает их и для этого нужно пространство — около 3-4 см с каждой стороны, в ином случае можно наблюдать проблему битья устройства о стенки мебели.

Многие мастера говорят, что минимальный зазор мебелью и техникой должен быть 1 см, но этого мало для большинства моделей.

Схема установки: 1 — машинка, 2 — подключение к электросети, 3 — патрубок водоснабжения, 4 — канализационный переходник

Подбирая место, стоит обратить внимание на:

  • удобство расположения коммуникаций;
  • наличие неровности на стенах;
  • наличие предметов сверху на высоте менее 2-3 см от машинки.

Базовая схема установки состоит из таких шагов:

  • снятие всех транспортировочных приспособлений;
  • подключение к канализации и системе водоснабжения — основная трудность здесь — подбор переходников на трубы, выбирать их следует по диаметру патрубка машинки и труб;
  • подключение переходника в систему водоснабжения — лучше устанавливать его в место соединения крана с водопроводом;
  • установка переходника канализации;
  • подключение к системам канализации и водоснабжения;
  • регулировка ножек по уровню при помощи строительно уровня с ювелирной точностью.

Самая же большая сложность при установке — тип напольного покрытия, от которого зависит «активность» машинки. При установке на кафельном (на плитке) или на деревянном полу проблем с установкой быть не должно, так как такие поверхности ровные и твердые, что и нужно.

Установка

При установке аппарата желательно воспользоваться уровнем или отвесом в сочетании с регулировочными винтами. Недопустимо подкладывать что-либо под опоры, чтобы выровнять машинку по отвесу. Последовательность работ:

  1. Опоры агрегата вкрутить в каркас до конца. Постепенно выкручивая их, добиться строгой вертикальности стенки машины или горизонтального положения ее верхней поверхности по строительному уровню.
  2. Зафиксировать положение опор контргайкой после того, как удалось выставить технику по уровню.
  3. Если отрегулировать бытовой прибор при помощи опор не удалось, следует выровнять пол. Неровности надо убрать цементной стяжкой, а шаткость машины устранить созданием мини-фундамента или подиума. Есть еще один способ кардинального решения проблемы – закрепить основание стиральной машины специальными креплениями.

Предварительно проверить, правильно ли установлен аппарат, можно раскачав его. Устойчивость машинки окончательно можно выяснить при включении режима «отжим».
