Теплообменник для банной печи: установка, подключение бака, схема

Основные критерии выбора теплообменника

Выбирая твердотопливную систему на дровах для подогрева воды, следует определиться с типом теплообменника. оптимально подходящим в конкретно взятом случае. Одним из конструктивно простых является змеевик, который выполнен из трубы согнутой кольцом и размещённой в баке.

Однако в качественной банной печи чаще всего используют более сложную систему, которая состоит из двух ёмкостей соединённых между собой трубами. Горящее топливо нагревает нижнюю ёмкость и тепло поступает в верхний цилиндрический бак. Такая конструкция печи не только нагревает воду, но и отапливает помещения парилки и предбанника.

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

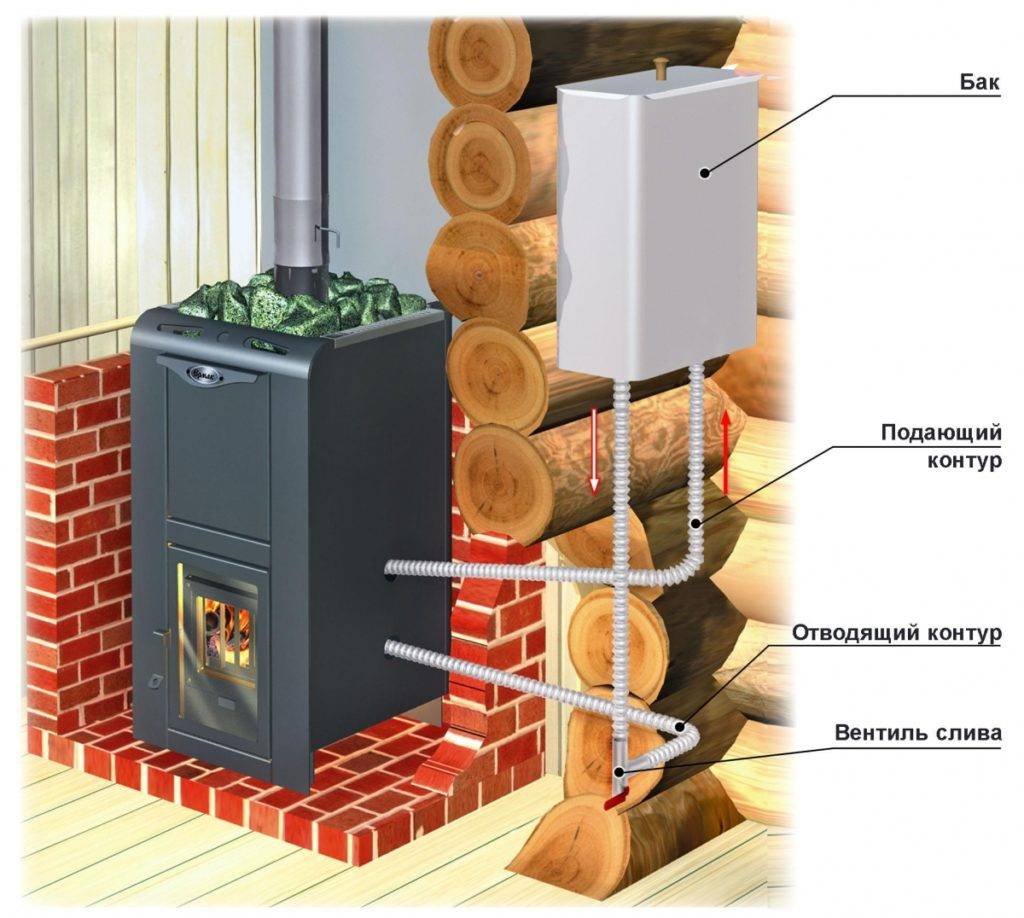

Система с расположением бака за стеной парилки

По расположению теплообменника

С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

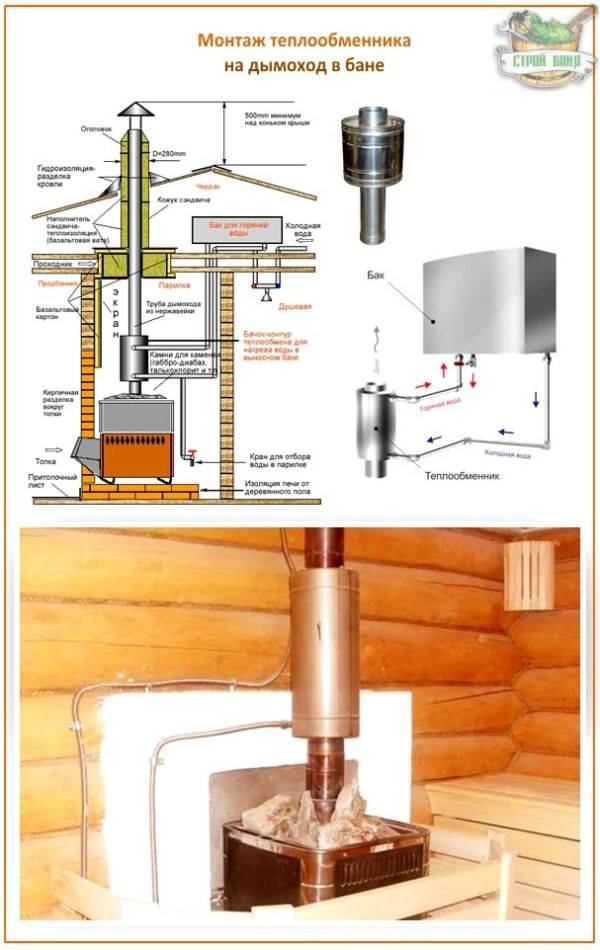

Теплообменник на трубу дымохода

ИзиСтим Геленджик — 89 000 ₽

Технические характеристики ИзиСтим Геленджик
Характеристики	Значение
Мощность печи, кВт	50
Объем парильного помещения, м³	20-35
Масса изделия, кг	170
Габариты (ШхГхВ), мм	460х810х1000
Масса закладываемых камней, кг	90
Максимальная длина дров, мм	600
Материал изготовления	Нержавеющая сталь, хром 17%

Печь обеспечивает постоянную температуру в парной и подачу пара в режиме русской бани. Довольно нескромная цена на модель компенсируется сроком службы печи. Единственное, что может вызвать у пользователя затруднение — это поиск хорошего печника, который сможет реализовать обкладку изделия кирпичом, а это дополнительные затраты.

Схема работы печи:

Установка теплообменника

Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

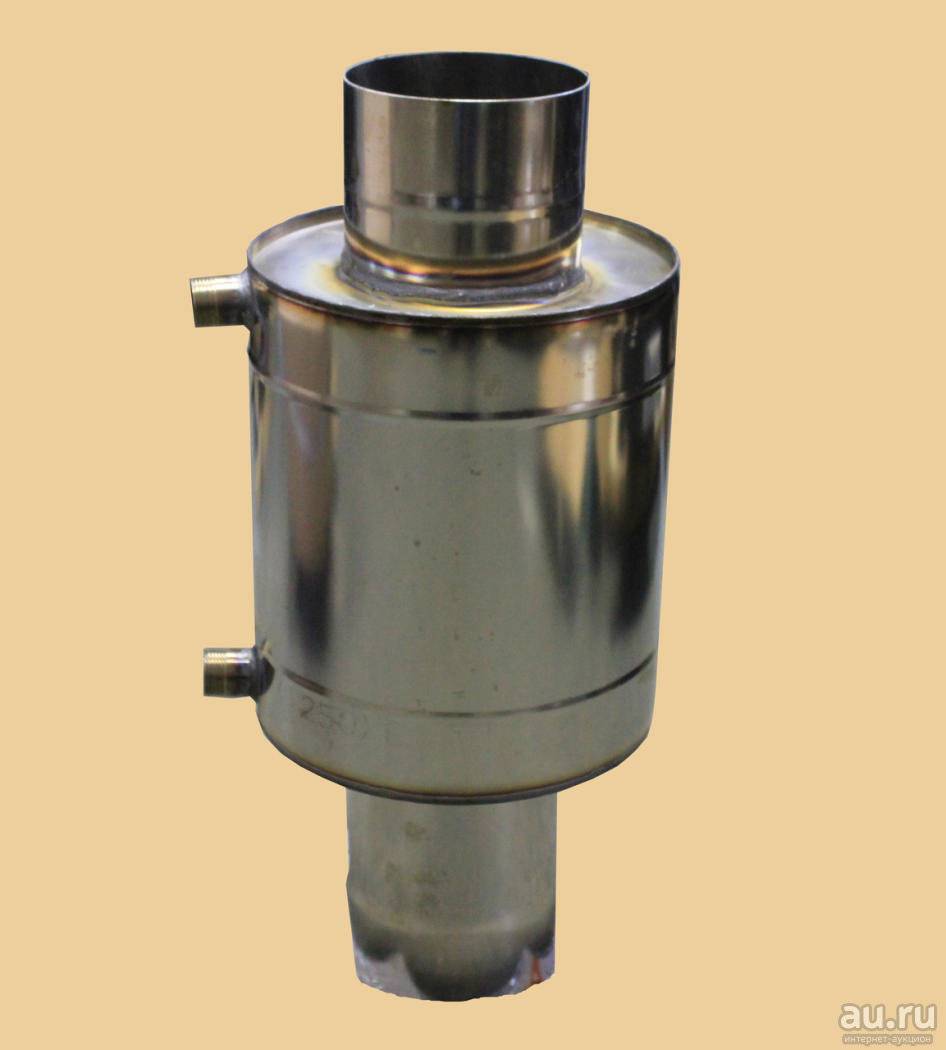

Теплообменник на трубе

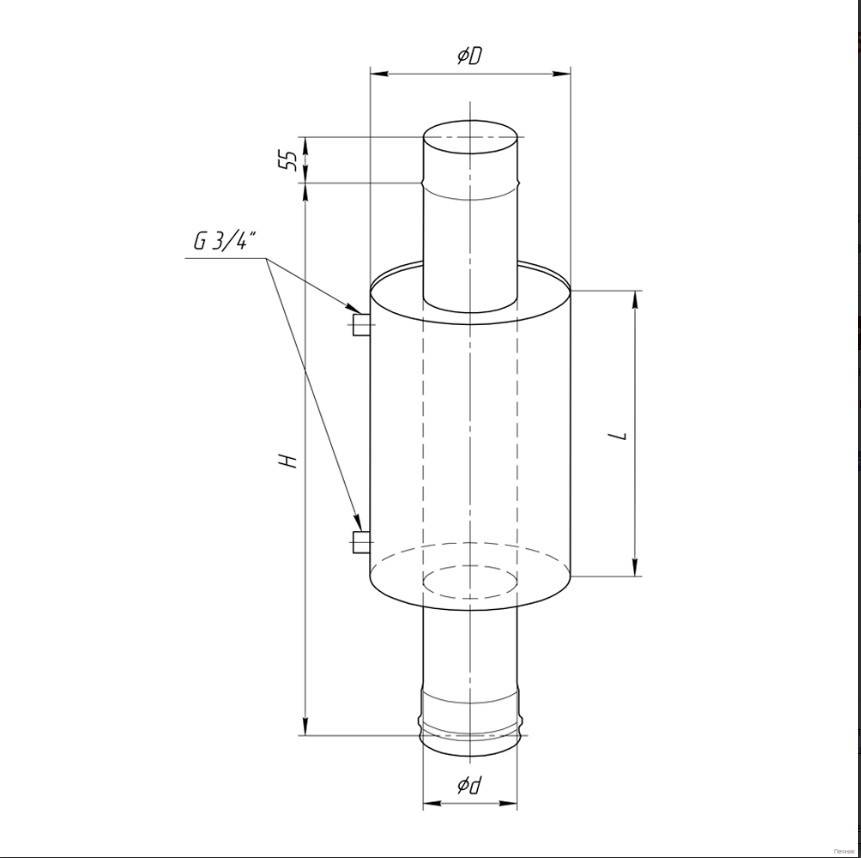

Теплообменник на трубу

Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.

Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.

Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.

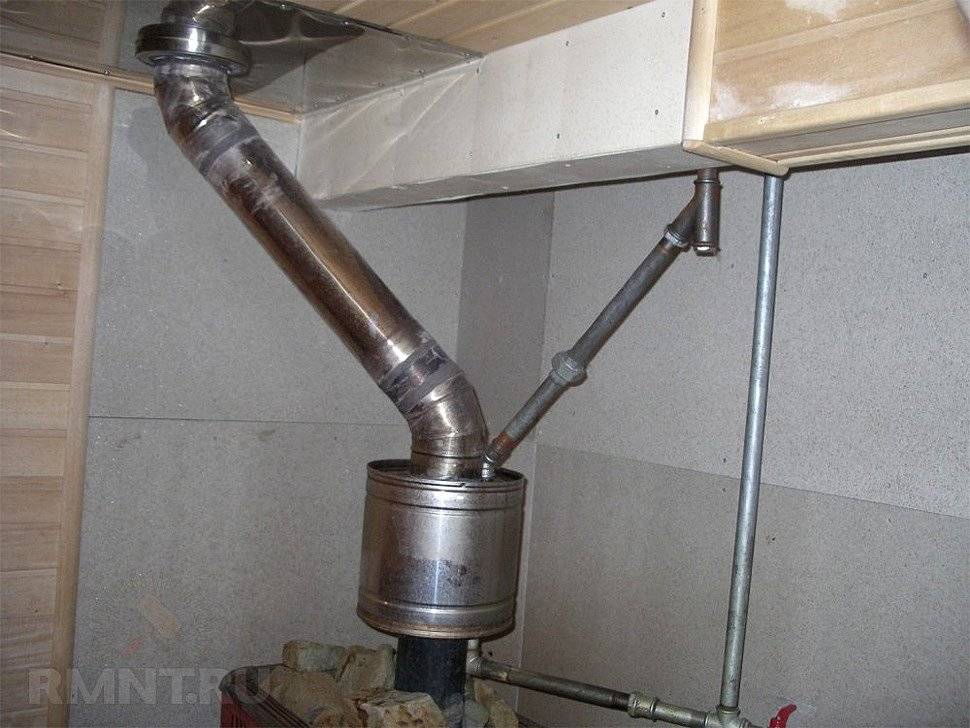

Подключение теплообменника на трубе

Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.

Технические характеристики и цены теплообменников

Диаметр дымохода 105 мм	Диаметр дымохода 115 мм	Диаметр дымохода 130 мм
Цена, руб.	2790	2890	5290
Объем, л	8	8	20
Сталь	Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху	Нерж. 0,5 и 0,8 мм	Нерж. 0,5 и 0,8 мм
Вес, кг	2,5	2,5	4,5
Высота, мм	500	600	665
Штуцеры	3/4″ х 2	3/4″ х 2	3/4″ х 2

Виды ёмкостей, особенности монтажа, габариты

Баки подходят для эксплуатации при высоких температурах и избыточной влажности. Изделия не подвластны воздействию коррозии. Благодаря высококачественной сварке, швы баков абсолютно герметичны, что исключает тепловые потери.

Баки различают по форме и исполнению:

овальные конструкции на трубе – самоварный тип;
овальные контурные изделия – вертикальное исполнение;
овальные контурные баки – горизонтальное исполнение;
прямоугольный бак на трубе – самоварный тип;
прямоугольные контурные баки.

Объём баков варьируется в пределах 55 – 125 литров, что позволяет купить изделие, соответствующее вашим требованиям. Баки для бани используются с целью хранения разогретой воды. Жидкость заливается в ёмкость через специальный штуцер, также для этих целей может использоваться верхнее отверстие.

Бак, как правило, изготовлен из стали AISI 430, толщина листов достигает 1 мм, благодаря чему прекрасно удерживается температура. Бак на трубе монтируется на дымоход, помещаясь над топкой. Основным элементом конструкции, является труба, производительность определяется в зависимости от её диаметра, варьируемого в пределах 110 – 120 мм.

Контурным бакам предписано находиться в сопредельном помещении бани, например, в моечной комнате. Принцип действия контурных конструкций заключается в вытеснении холодной жидкости горячей водой, которая была разогрета в регистре. Изделие комплектуется парой штуцеров и крышкой. Преимуществом является возможность монтажа в любой точке объекта, что очень удобно, если баня небольшая.

Рекомендуется купить изделие, соответствующие условиям эксплуатации. Парная, в которой будет установлена система и мебель для бани должна по своим параметрам подходить для использования выбранной конструкции. Учитывая особенности внутреннего устройства помещения, его площадь, возможности монтажа, следует подобрать продукт, который идеально подойдёт для использования в таких условиях. Покупка порадует, если банная печь будет максимально функциональной, а ее производительность позволит добиться оптимального эффекта от эксплуатации.

Виды теплообменников

По способу нагрева, методу установки, конструкции нагреватели воды различаются на 2 вида.

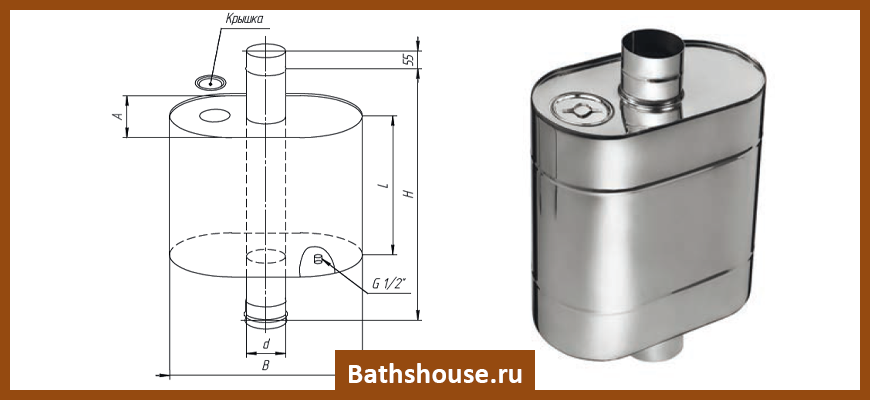

Модель самоварного типа

Аппарат самоварного типа относится к расположенным возле корпуса печи. Нагрев поверхности осуществляется при контакте горячей трубы, дымовых газов с поверхностью устройства.

Устройство самоварного типа рекомендуется использовать для небольших бань, где моечное отделение совмещено с парилкой. Жидкость не сливается в накопительную систему. Она всегда находится внутри. Объем бака от 40 л.

При выборе устройства самоварного типа учитываются технические особенности:

Конструкция эксплуатируется только вместе с данным теплогенератором.
Нельзя растапливать печь, если бак пустой. Металл быстро прогорит, устройство придется выбросить.
Нельзя оставлять остывшую воду на продолжительное время.
Не подходит для финской сауны с сухим паром. При разогреве образуется пар, который поднимает влажность парилки. Микроклимат не подходит для парения.
Перед зимой требуется слив воды из системы. Иначе жидкость замерзнет, трубы лопнут.

Из минусов выделяется сложность слива излишков горячей воды. Поэтому модель больше подходит для небольших бань с непродолжительным временем растопки.

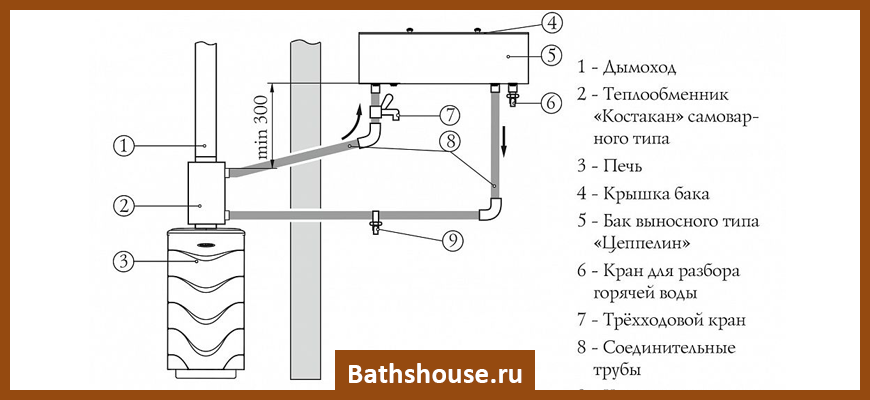

Теплообменник самоварного типа с функцией подключения к баку

Небольшой теплообменник самоварного типа, который монтируется на дымоход. Отличие от первой модели в возможности подключения к накопительному баку. Объем устройства небольшой, поэтому нагрев воды осуществляется быстро.

Плюсы устройства:

Легко монтируется на любые дымоходы.
Устройство имеет крышку, поэтому пар не попадает внутрь помещения.
Быстрый нагрев горячей воды любого объема. Регулируется размерами накопителя.
Устанавливается на дровяную или электрическую печку.

Работает устройство за счет нагрева стенки о дымоход. Из минусов выделяется:

Если объем накопительного бака небольшой, то воду приходится сливать. Иначе она начнет закипать.
Сложный монтаж на старый кирпичный дымоход.

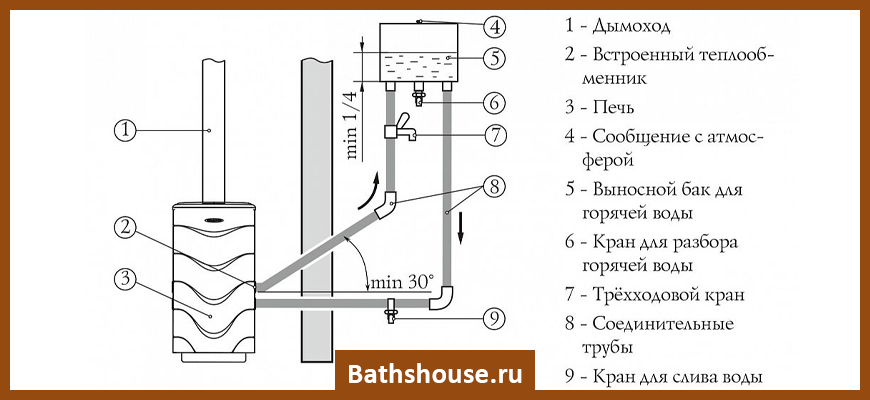

Встроенный в тело печи

Различают два вида встроенных конструкций:

Состоит из двух цилиндров, соединенных трубами.
Основание изготовлено змеевиком с двумя штуцерами.

Принцип работы: змеевик располагается внутри тела трубы. Из дымохода выходят два штуцера 3/4 дюйма. Они имеют внутреннюю резьбу. В штуцеры вставляются патрубки, которые соединяются с системой подачи воды, накопителем.

Плюсы модели:

Не занимает место возле дымохода.
Эстетический внешний вид теплообменника.
Внутри трубы температура выше, поэтому подогрев происходит быстрее, с меньшими энергозатратами.

Минусы конвектора:

Постепенно на стенках бака скапливается накипь, устройство теряет КПД,
Сложное обслуживание. Чтобы достать устройство из дымохода или теплообменника необходимо разбирать трубу.

Какой нагреватель предпочесть зависит от того, что выбирать — удобство обслуживания или меньшие энергопотери при нагревании, эстетичность.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м 3 . Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Устройства отбора тепла у дымовых газов

Чтобы использовать с пользой выходящие в трубу дымовые газы, достаточно установить на дымоход водяной теплообменник самой простой конструкции. В результате можно увеличить эффект от сжигания дров до 60%. Нужно учесть, что это приспособление никоим образом не затрагивает работу печки, поэтому на отопление парной затрачивается столько же времени, как и обычно. Это же можно сказать и про необходимое количество топлива. Из плюсов теплообменников подобного типа стоит отметить то, что их высокий КПД обеспечивается благодаря отбираемому у продуктов сгорания теплу, что приводит к их постепенному охлаждению.

Этот принцип работы теплообменника давно взяли на вооружение большинство компаний, специализирующихся на производстве металлических банных печей. Предлагаемые ими изделия имеют в своей конструкции бак для воды открытого типа, который устанавливается непосредственно на дымоходную трубу. Потребителям теплообменник подобного типа интересен из-за низкой стоимости, хотя в процессе пользования ими возникают определенные неудобства. Это связано главным образом с необходимостью регулярно доливать воду по мере ее использования или испарения, когда она нагревается до температуры кипения.

Среди всех доступных на сегодняшний день вариантов нет равных по эффективности конструкции с теплообменником на дымоходе, которая выполнена в виде проточного нагревателя небольшой емкости — как правило, 5-10 л. Для обеспечения правильной работы к нему при помощи патрубков подключается система с выносным резервуаром-накопителем. Используемый выносной бак может иметь вместительность порядка 60-120 л, однако в каждом случае необходимо подбирать свой резервуар с учетом мощности отопителя. В течение времени, пока будет топиться печка, вода в резервуаре успевает нагреться до комфортной для помывки температуры.

Еще стоит рассмотреть комбинированные модели для бани, которые представляют собой обычную банную печь с теплообменником, установленным в топке, имеющим дополнительно бак на дымоходе. Для объединения этих элементов в единую систему используется схема подключения из трубопроводов, поэтому в контуре нагрева присутствует вместо одного два нагревателя. Подобное устройство было предложено производителями с учетом всех преимуществ и недостатков других прошлых модификаций. Однако для использования этой печи необходим отдельный накопительный резервуар, так как нагрев воды в баке происходит достаточно быстро.

Варианты автономного отопления в бане

Баня, расположенная на удалении от дома, обычно оснащается автономной системой отопления. Это оправдано по двум причинам:

можно обеспечить независимый обогрев (в доме обычно прохладнее);
при транспортировке теплоносителя от дома не теряется тепло.

Автономное отопление может быть реализовано по-разному.

Печное

Традиционно бани обогревались с помощью печи. Банная печь выполняла две основные функции:

прогревала воздуха в парилке или сауне до максимальной температуры;
обеспечивала поддержание комфортной температуры в других помещениях – предбаннике, душевой, комнате отдыха и т. д.

Сегодня такое отопление также используются для решения этой задачи. Выбор типа печи зависит от особенностей помещения:

Для обогрева небольшой бани достаточно компактной металлической печи-каменки.
Если необходимо обеспечить комфортную температуру в отдельно стоящей бане со значительной площадью, то либо ставится большая металлическая печь, либо кладется печь из кирпича.

Преимущества печного обогрева:

возможность использования недорогого топлива;
ровный жар;
поддержание температуры на нужном уровне (кирпичная печь медленно прогревается, но долго не остывает).

Минусы:

большие размеры оборудования (особенно у кирпичной печи);
медленный прогрев;
большие теплопотери (эффективность печи в разы ниже, чем у котла).

Важно! Кроме того, в топку нужно периодически подбрасывать горючее, и автоматизировать этот процесс почти невозможно

Водяное

Для самой парилки альтернативы печи или каменке практически нет. А вот в остальных помещениях можно установить радиаторы традиционного водяного отопления. В этом случае обогрев будет обеспечиваться за счет циркуляции теплоносителя по трубам.

Для нагрева теплоносителя до нужной температуры используются котлы. В банях применяются такие устройства:

Газовые – самые эффективные и экономичные, но при этом довольно дорогие. Кроме того, установка газового котла требует согласования ряда документов в газовом хозяйстве.
Электрические – наиболее удобные в управлении, поскольку могут работать в автоматическом режиме. Основной недостаток – низкая экономичность: из-за высокой мощности такой котел потребляет много электричества, которое стоит недешево.
Твёрдотопливные – работают на дровах, угле, паллетах и т. д. Использование твердого топлива позволяет сэкономить, но придется тратить время на закладку горючего в топку котла.

Фото 1. Обычный отопительный водяной радиатор помогает нагреть воздух во всем помещении.

При сжигании топлива (любого) выделяется тепло, которое нагревает теплоноситель в котле. Горячая вода циркулирует по трубам и отдает тепло воздуху в помещениях посредством радиаторов и конвекторов.

Преимущество такой схемы в ее универсальности: не нужно использовать специализированное оборудование. Да и поддерживать температуру во всем здании будет проще.

Минусы:

нужно прокладывать трубы и устанавливать радиаторы/конвекторы;
для парилки все равно желательно наличие каменки (дровяной или электрической).

Инфракрасное

Еще один вариант – инфракрасный обогрев. Для него используются либо панельные обогреватели, либо специальные пленки.

Такие отопительные приборы работают по специфической схеме:

При подаче питания панель или пленка начинают генерировать излучение в инфракрасном диапазоне.
Инфракрасные лучи попадают на поверхности и объекты, находящиеся в помещениях, и передают им свое тепло.
Таким образом, мы нагреваем не воздух, как таковой, а все, что находится в бане – пол, стены и мебель.

Фото 2. Настенный инфракрасный обогреватель нагревает пол, стены и все, что находится в помещении.

Есть несколько вариантов устройства инфракрасного отопления:

установка панельных нагревателей – потолочных или настенных;
укладка пленочного тёплого пола;
монтаж греющей пленки под обшивкой стен и потолков.

Преимущества ИК-обогрева:

комфорт в зоне действия обогревателя;
возможность зонирования температуры;
отсутствие влияния на состав воздуха (такие обогреватели не сжигают кислород и совсем незначительно уменьшают влажность).

Внимание! К недостаткам относят высокую стоимость самого отопительного оборудования и трудоемкий монтаж пленочных обогревателей. Да и прогревать большое помещение (тем более с плохой теплоизоляцией) такие приборы будут долго

Подготовительные работы

Прежде, чем самому начинать работы по сооружению водяного тёплого пола в бане, нужно составить подробную схему, в ней указать размер отапливаемого помещения, длину контура, место врезки насоса, участок подсоединения смесительного узла и теплообменника. В соответствии с данным чертежом определяется количество необходимого материала для греющей конструкции.

После чего, можно переходить к самим монтажным работам, которые начинаются с подготовки основания и слива:

Удалить грунт между стенками фундамента, и утрамбовать поверхность. Перед этим, заложить канализационные трубы для сточных вод. Через них вода будет уходить в канализацию.
Засыпать слой песка и щебня (15 см) и хорошо утрамбовать.

Уложить утепление из керамзита, его толщина 150 — 200 мм. Требуется сделать уклон по направлению водостока.

Изготовление своими руками

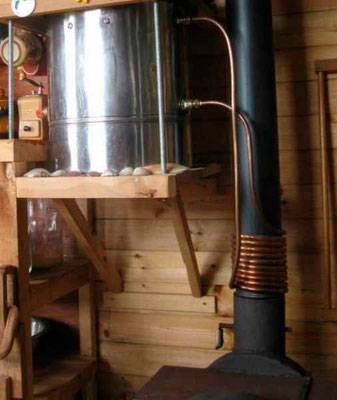

Самодельный медный теплобменник змеевик

Принятие решения о самостоятельном изготовлении, как правило, говорит о наличии кое-какого инструмента и навыков работы с ним. В идеале необходима полноценная мастерская с тисками, сваркой (двух видов), верстаком, наковальней и т. д. Если оснащение оставляет желать лучшего, возможен вариант сборки простейшей модификации – медного спиралевидного змеевика.

Плюсы этого варианта:

Медь относительно легко гнется, паяется.
Змеевик не содержит соединений, подвергающихся сильному нагреву.
Спиральная форма проста, универсальна, а для ее придания не нужно сложное оборудование.
Установка такого теплообменного устройства не потребует серьезной модернизации печной конструкции.

Банная печь с таким теплообменником справится со всем, чего от нее можно ожидать: обеспечит работу 2 – 3 радиаторов отопления, нагреет воду в небольшом баке. За микроклимат в парилке, все же, отвечает каменка.

Расходные материалы

Трубогиб ручной

Из специальных инструментов для работы с медью необходима только газовая горелка. Профессионалу потребуется труборез, фаскосниматель, металлический ершик нужного размера. Однако все это заменяется болгаркой, напильником (рашпилем), мягкой абразивной губкой. Расходных материалов также понадобится минимум:

отожженная медная труба в бухте d32, длиной 3.5 — 4.5 м (в зависимости от d дымохода);
водорозетки переходные (резьба-пайка) d32 * 1.25” – 2 шт;
обычный низкотемпературный и жесткий медный припой для среднетемпературной пайки (650 — 750°C);
паста «флюс»;
мягкая абразивная губка;
газ пропан-бутан для среднетемпературной пайки – 1 баллон (0.5 л);
мытый просеянный мелкий песок – 5 – 6 кг;
трубопровод, краны, клапаны «Маевского», радиаторы.

Необходим «трубогиб» — ровное круглое бревно. С его помощью теплообменник для банной печи получит форму спиралевидного змеевика. Длина бревна – не меньше 1 м, а диаметр равен габаритам дымохода на выходе из печки. Как правило, параметр зависит от размеров топки и не бывает менее 10 см.

Алгоритм сборки

Водяная рубашка своими руками

Самая сложная часть сборки – придание спиралевидной формы. Для этого трубу придется гнуть, используя жестко установленное бревно. Неотожженную медь согнуть не получится, поэтому покупать надо именно ту, что в бухтах. Самый простой способ установки теплообменника «змеевик» в кирпичную печь (для отопления) – монтаж на дымоход. Алгоритм действий:

Надежно заглушите один конец трубы, например, запаянной заводской заглушкой.
Заполните трубу песком, проливая водой, простукивая молотком, уплотняя «шомполом». Им может стать металлопластиковая труба или заглушенный резиновый шланг.
Когда труба будет заполнена, максимально уплотните наполнитель, затем заглушите второй конец. Старайтесь, чтобы песок при этом не «разуплотнился».
Прикрутите к бревну П-образный или круглый хомут, который будет плотно держать трубу. Основание «П» – перпендикулярно трубогибу ближе к концу, а расположение по окружности роли не играет.
Вставьте конец бухты в хомут, начните, не торопясь, накручивать трубу на бревно.
Если где-то появился залом, значит, в этом месте песок лежит недостаточно плотно. Желательно начать все сначала, но, теоретически, можно попытаться отстучать залом молотком.
Если d дымохода равен 150, а длина бухты — 4.5, должно получиться 8 – 9 витков спирали (высотой не более 35 – 40 см), а также два «хвоста» по 30 – 40 см.
Отрежьте заглушки, вычистите песок, промойте спираль.
Припаяйте к концам спирали переходные водорозетки.
Снимите крышку, закрывающую каменку, или демонтируйте шиберную заслонку (выньте часть дымохода).
Оденьте «змеевик» на трубу как можно ближе к печке.
Соберите обратно дымоход, учитывая необходимые герметики, подмотки (если они были).

Теперь можно установить и подключить остальные элементы отопительной системы, в том числе открытый расширительный бак самоварного типа, трубопровод, краны, радиаторы, воздушные клапаны. Для улучшения естественной циркуляции диаметр трубопровода не должен быть намного меньше размеров змеевика. В идеале – он также будет медным, того же диаметра.

Навесной

Этот вариант конструкции навешивается на стандартную банную печь из металла. Наличие металлических стенок печи обязательно, так как через одну из них тепло передается воде в баке. Широкого распространения такая конструкция не имеет из-за низкого КПД, но ее главное преимущество — максимальная простота.

Бак навесной для бани обычно делается из тонкой нержавеющей стали. Он ставится снаружи печи и располагается в бане на видном месте. Нержавейка является не только идеально подходящим материалом для баков с водой, но имеет красивый внешний вид.

Когда необходим самый простой бак для горячей воды в баню, навесной монтаж подойдет лучше всего. При нем не нужно делать даже разводку труб. Бак поставляется полностью готовым.

Кран в баню для горячей воды тоже идет в комплекте поставки бака при покупке. Патрубок располагается в центре самой нижней точки, а днище обычно плоское или имеет коническую штамповку.

Неудобство такого расположения крана – небольшое расстояние от пола. Кроме того, печь часто ставится в углу бани. Одна ее сторона занята дверцей, а другая баком. Таким образом, получается, что кран находится в очень неудобном месте. Решается эта проблема установкой насоса.

Информация. Для навесного бака банная печь должна быть стандартной. Это — либо готовая конструкция, либо самодельная, но имеющая хотя бы одну плоскую металлическую стенку соответствующего под бак размера.

Навесные баки имеют либо съемную крышку, либо заливную горловину диаметром не менее 10 см. Заливная горловина встречается намного чаще. Она несколько затрудняет мойку и обработку внутреннего пространства, но делает конструкцию более прочной.

Самые дешевые конструкции навесных баков сварены из стального листа и оцинкованы. Срок службы у таких конструкций небольшой. Нержавеющие тонкостенные конструкции набирают популярность.

За счет небольшой толщины стенок они имеют доступную стоимость. Стальные эмалированные баки, в качестве навесных, на печь используются редко.

Разновидности, подходящие для банной печи

Все теплообменники в первую очередь делятся на две основные группы:

внутренние, или встроенные. Располагаются над топкой или сбоку от нее, рядом с каменкой. Требуют большого расхода топлива из-за необходимости одновременного нагрева камней и воды;
внешние (самоварного типа). Размещаются на первой секции дымовой трубы (металлической). Это самый удачный и экономный вариант конструкции, так как нижний сегмент дымохода нагревается весьма сильно, но это тепло используется неэффективно.

Кроме этого, теплообменники различаются по типу контактного элемента. Здесь могут быть разные варианты:

змеевик, установленный в емкости с водой и подключенный к подобному элементу в корпусе печи;
конструкция типа «труба в трубе», где по внутренней трубе протекает горячая вода из печи, а по внешней — вода для бани;
проточный экономайзер, установленный на дымоход.

Существуют также комбинированные модели теплообменников, одновременно работающие в двух или трех вариантах конструкции. Поскольку они не мешают друг другу, а нагревать приходится сравнительно небольших объемы воды, комбинированные теплообменники позволяют получить максимальную эффективность работы.

Теплообменник для бани

Кроме этого, есть теплообменники открытого типа. Они обладают несколько упрощенной конструкцией — в корпус печи встраивают небольшой резервуар (не более 5 л), из которого выводятся два патрубка. Горячая вода выводится из бака и поступает напрямую во внешнюю емкость (в нижнюю ее часть, где вода более холодная и нуждается в подогреве). Второй патрубок подключают к верхней части, откуда вода выводится обратно в бачок, встроенный в корпус печи.

Теплообменник для открытого огня

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Такая схема обеспечивает активное перемещение воды за счет естественной конвекции жидкости. Кроме этого, во внешней емкости происходит перемешивание воды, не позволяющее ей расслоиться на уровни с разной температурой.

Выносной с теплообменником

Нагрев воды в бане с помощью теплообменника отличается высокой эффективностью. Именно этот способ используется в котельных любого масштаба. Теплообменник расположен в пламени печи. По нему циркулирует вода, такой нагрев воды — самый эффективный их всех возможных. Единственное, что ограничивает использование этой системы для бань, это ее сложность и вытекающая отсюда дороговизна.

Преимущества

Выносной бак для горячей воды в баню ставится в любом удобном месте. Тепло к нему передается по циркуляционным трубам, если используется печь или котел. Выносные баки оптимально подходят и для электрических нагревателей.

В сравнении с баком прямо на печи, тепло к выносному баку передается более сложным путем. Длина труб может составлять несколько метров. Конечно, это вызывает дополнительные теплопотери, но и обеспечивает многие преимущества:

Если бак выносной, то для нагрева воды обязательно используется высокоэффективный теплообменник;
Место для монтажа может быть любым, можно установить емкости большого объема;
Монтаж удобно проводить на высоте, например, на чердаке бани для потолочного душа.

Простая конструкция: змеевик

Более простая конструкция — змеевикиз медной или алюминиевой трубки

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

http://v-banyu.ru/teploobmennik-dlya-bannoj-pechi.html
https://SdelatBanyu.ru/pechi-i-dymokhody/teploobmennik.html
http://v-banyu.ru/ustanovka-teploobmennika-na-bannuyu-pech.html
https://banya10.ru/samodelki/ustanovka-teploobmennika-na-bannuyu-pech.html
http://v-banyu.ru/teploobmennik-dlya-bannoj-pechi-svoimi-rukami.html
https://pechiexpert.ru/teploobmennik-dlya-bannoj-pechi-01/
https://o-vannoy.ru/banya/teploobmenniki/
https://bane.guru/stroitelstvo-bani/dymohod/teploobmennik-dlya-truby-dymohoda-v-banyu.html
https://par-torg.com/teploobmennik-na-trubu-dymohoda-v-banu/

Область применения

Даром пропадающее тепло можно использовать в двух целях:

для нагрева воды, которая будет использоваться при мытье;
для обогрева помещений.

Разумеется, подобные цели вполне можно совмещать, если печка достаточно мощная. Ведь мы, фактически, будем отбирать часть тепла, которая в противном случае шла бы на обогрев парилки (или атмосферы)).

Печь для бани с теплообменником для воды

Это первый случай. Речь идет исключительно о воде (никаких антифризов), расход которой зависит от количества людей, которые могут одновременно мыться в бане и других факторов. В любом случае без вместительного бака не обойтись. И тут у вас снова есть варианты того, где его разместить:

одни помещают бак прямо на печь, которая должна иметь для этого соответствующую конструкцию. Вода подается в моечную из парилки;
другие используют теплообменник, а сам бак выставляют в соседнее помещение, откуда он сообщается двумя трубами с теплообменником.

Обе конструкции имеют право на существование, а выбор остается за вами.

Печь для бани с теплообменником для отопления

Если вместо бака соединить теплообменник с радиатором, то получится система автономного отопления.

И тут у вас снова есть два варианта):

либо создать конструкцию, которая основана на таких явлениях, как конвекция и гравитация;
либо заставить теплоноситель принудительно двигаться в системе — для этого понадобится насос, а значит, и электричество.

Если банька небольшая, то нет нужды заморачиваться даже с простейшей системой, потому что обычно печи хватает на обогрев смежных помещений

Но тут важно то, какие у вас зимы. Бывает, что и маленькая баня нуждается в дополнительном отоплении

Выше уже упоминалось о том, что возможно совмещение нагрева воды для мытья и отопления. На самом деле можно сделать две параллельные системы, причем для отопления пустить не воду, а антифриз. C этой целью один теплообменник нужно будет поместить внутрь печи, а второй — на дымоход. С точки зрения повышения КПД печи — вариант просто отличный.

Теплообменник для банной печи
