Самые распространённые ошибки, которые часто допускают при монтаже гибкой подводки

Подключение гибкого шланга

• Перед подключением гибкой подводки необходимо визуально проверить качество обжима гильзы, концевой арматуры, целостность резьбы, фитингов, металлической оплетки, наличие резиновых прокладок.

• Для подключения необходимо использовать сантехнические рукава достаточной длины. Не рекомендуются наращивание одного шланга другим.
• Не допустимо подвергать подводку механическим воздействиям, таким как, изломы, скручивание, растяжения.
• Гибкий шланг необходимо устанавливать с радиусом изгиба не менее 70 мм. Если такое подключение не осуществимо ввиду местонахождения водопотребителя, используется шланг с угловым подключением.
• Ни в коем случае нельзя устанавливать гибкий шланг в натянутом состоянии. Чтоб узнать необходимую длину шланга, нужно рулеткой измерить самый длинный путь от точки водозабора до точки водопотребителя, и прибавить к этому расстоянию минимум 100 мм. Шланг должен слегка провисать, но не быть перекрученным и переломленным.

Момент затяжки резьбовых соединений

При закручивании фитингов не допускается чрезмерное усилие, это может привести к поломке изделия.  Допустимое усилие затягивания должно быть указано в техническом паспорте изделия, если его нет, можно воспользоваться таблицей ниже. Считается, что оптимальным моментом затяжки будет завинчивание фитинга вручную до упора, а после, на 1/4 оборота при помощи гаечного ключа. Но несмотря на рекомендации, всё же нужно ориентироваться на собственные ощущения. Если у вас дома есть динамометрический ключ, таблица ниже для вас:

Момент затяжки резьбовых соединений.

Момент затяжки резьбовых соединений.

Как выбрать гибкую подводку 3/8 дюйма

Если взять в руки и внимательно осмотреть гибкий шланг, например, наиболее ходовую в быту гибкую подводку на 3/8 дюйма, то первое впечатление таково — это просто резиновый шланг с металлической оплеткой с парой гаек.

Простота изделия настолько вводит в заблуждение, что часто гибкую подводку пытаются делать своими силами. Даже если удастся подобрать для нее качественный шланг, его хватает на несколько месяцев. Поэтому не стоит удивляться, что купленная первая попавшаяся под руку недорогая гибкая подводка начинает сифонить водой уже через полгода эксплуатации. Это, скорее всего, подделка из обычной резины.

Шаг первый, обращаем внимание на внутреннюю оболочку

У гибкой подводки 3/8 известных компаний-производителей герметичная оболочка изготовлена из этиленпропиленового каучука EPDM. Внутри нее слой из сшитого полиэтилена PEX. Материал оболочки и прокладок, укладываемых под ниппель, всегда указывается в паспорте-сертификате, приклеенном к шлангу в районе обжимной гильзы.

Некоторые мастера-сантехники утверждают, что поддельную гибкую подводку, особенно наиболее ходовых размеров 3/8 и 3/4, можно легко определить по запаху. Подделка издает явственный запах резины. Часто через оплетку даже просыпаются мельчайшие частицы, содранные с наружной поверхности.

Шаг второй, осматриваем состояние гильз, ниппелей

Самый надежный критерий в выборе — качество сборки наиболее ответственных частей

Поэтому нужно обратить внимание на:

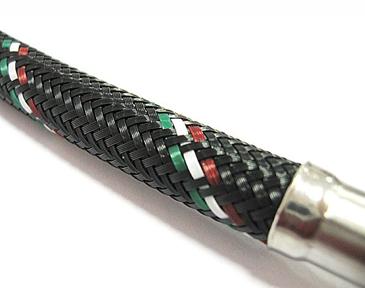

• состояние оплетки. Не должно быть порванных волокон или торчащих прядей нейлона;
• состояние обжимных гильз, фиксирующих ниппель на каучуковой оболочке. Гильзы должны быть одинаковой длины, изготовлены из одного металла. Не должно быть царапин, а в зоне сопряжения с оплеткой — деформированных волокон;
• гайки или штуцера не должны иметь царапин от работы гаечным ключом. Резьба на штуцере обычно покрывается никелем, поэтому, если гибкую подводку использовали, следы все равно остаются.

Желательно, чтобы гайка или штуцер были изготовлены из латуни CW617N или ее аналога. Это гарантия того, что при закручивании соединения материал не деформируется и не даст незаметную трещину.

Соединение мягкого шланга

Как подключать гибкую подводку 3/8 дюйма

Прежде всего шланг должен быть соответствующей длины. Подводка после установки не должна быть натянута или согнута с радиусом менее 50 мм. Нужно проверить свободное вращение накидной гайки или штуцера на сопрягаемой резьбе. Проверочное заворачивание необходимо делать без уплотнительного кольца и только руками.

Если проблем нет, то следующим этапом будет наматывание сантехнической ленты на резьбу приемного штуцера. Заворачиваем гайку по резьбе до упора.

Как правильно закручивать гайку? Для заворачивания гайки на 3/8 усилие не должно превышать момент более 40 Н*м.

В тех случаях, когда подводка ставится на смеситель, установка начинается с вворачивания штуцера в приемное отверстие с резьбой на корпусе крана.

После того как один из концов соединительного шланга на 3/8 завернут, аналогичным способом укладываем прокладку, наматываем ленту, заворачиваем подвижную гайку или штуцер. При этом шланг нужно придерживать пассатижами через мягкую ткань. Заворачивая гайку, следить, чтобы оплетка не деформировалась, не подвергалась скручиванию.

Последний этап — проверка герметичности под давлением в течение получаса. Если выпотевает вода, то накидную гайку поворачивают ключом на четверть оборота. В том случае, если сифонит из-под штуцера на смесителе, то первоначально нужно ослабить накидную головку с противоположной стороны шланга. Только потом довернуть штуцер и завернуть гайку на прежнее место.

Срок службы гибкой подводки на 3/8 дюйма зависит от качества воды. Даже при профессионально выполненном монтаже соединительного шланга фирма производитель дает гарантию не более чем на два года. Смеситель хорошего качества служит в среднем до 5 лет, так что вместе с новым краном будет правильно купить одну новую подводку.

Резиновые шланги в металлической оплетке

Самая распространенная гибкая подводка для воды – резиновый шланг в металлической оплетке. Он чрезвычайно прост в производстве. Это одна из причин сравнительно невысокой стоимости изделия. Современные производители в качестве материала для шланга применяют этиленпропиленовый каучук EPDM. Он не имеет резкого химического запаха, нетоксичен, пригоден для проводки питьевой воды.

Гибкие подводки применяют для подключения смесителей там, где нет возможности подвода стационарной трубы

Гибкие подводки для воды чаще всего используются при подключении смесителей. Стационарную трубу к нему обычно подвести невозможно. Гибкий шланг подводки для воды легко присоединить к другим бытовым устройствам: унитазу (писсуару, биде), стиральной и посудомоечной машине, водонагревателю. Он применим повсюду, где есть горячее и/или холодное водоснабжение. Резиновый шланг для подсоединения очень удобен, прост и практичен.

Повышенным качеством отличается антивибрационная подводка. Шланги такого изделия имеют увеличенный диаметр по сравнению со стандартными. Их используют при подсоединении устройств, снабженных бытовыми насосами. Применение специальной резиновой антивибрационной конструкции позволяет заметно снизить уровень шума и вибрации в водораспределительной сети.

Что собой представляет гибкая подводка для смесителя

Можно с уверенностью заявить, что на сегодняшний день особой популярностью пользуются два типа гибкой подводки для смесителя – сильфонная и резиновый шланг в металлической оплетке.

Сильфонные подводки

Этот тип гибких подводок для смесителя представляет собой металлический гофрированный рукав с завальцованными гильзами, которые приварены к втулкам. Каждый элемент этой гибкой подводки, который соприкасается с водой, выполнен из нержавеющей стали. К сожалению, отечественные производители не выпускают данный тип гибкой подводки для смесителя. Цена данного продукта обычно высокая именно из-за того, что на рынке присутствуют только зарубежные варианты.

Гибкие шланги в оплетке

Такой комплект гибкой подводки для смесителя имеет относительно невысокую стоимость, так как производство резиновых шлангов не отличается повышенной сложностью. Этот фактор и объясняет широкую распространенность подводки для смесителя этого типа. Некоторые производители предлагают гибкие антивибрационные подводки, которые имеют больший диаметр шланга, что позволяет снизить уровень вибрации и шумов при протекании по ним жидкости.

Гибкая подводка этого типа представляет собой шланг, армированный оплеткой из металла или другого материала. Подсоединение к смесителю происходит через обжимную гильзу, находящуюся на одном из концов шланга. С другой стороны у армированной подводки находится накидная гайка с прокладкой, через которую происходит соединение с водопроводом.

Как правило, шланг для такой гибкой подводки изготавливают из резины или каучука. При этом резиновый шланг не должен применяться там, где осуществляется подача питьевой воды, так как резина имеет неприятный запах.

Для изготовления оплетки используются следующие материалы.

• Алюминий

  . Гибкая подводка, для армирования которой использовался алюминий, подходит для воды, максимальная температура которой будет не больше +80 °С, а рабочее давление не превышает 5 атм. Такая оплетка служит не очень долго – до 5 лет в среднем и подвержена коррозии, особенно если используется в помещениях с высокой влажностью.

• Нержавеющая сталь. Этот тип обмотки для гибкой подводки более долговечен – срок службы составляет 10 лет. Такая оплетка будет более стойкой к температуре и рабочему давлению – +95 °С и 10 атм соответственно.

Нейлон. Такая оплетка обеспечивает гибкой подводке долгий срок службы (15 лет) и выдерживает температуру до +110 °С и давление в 20 атм. При этом и цена такой гибкой подводки для водопровода будет выше, чем у предыдущих вариантов.

• Оцинкованная проволока.

  Самый дешевый тип оплетки, который к тому же обеспечивает лучшую гибкость подводки. Однако на этом преимущества такой оплетки заканчиваются – этот материал является самым непрочным и имеет минимальный срок эксплуатации.

• Самым распространенным материалом армирования для гибкой подводки является нержавеющая сталь

Читайте материал по теме: Гибкая подводка из нержавеющей стали

Сильфонная подводка

Для изготовления шланга сильфонной подводки используют металл. Чаще всего – нержавеющую сталь. Выглядит он как гофрированный рукав. Повышенную надежность сильфонной гибкой подводке для воды обеспечили такие технические характеристики:

• высокая устойчивость к изломам и сжатиям, не приводящим к нарушению формы и внутреннего диаметра;
• выдерживает гидроудары;
• не подвержена горению;
• способность работать в невероятно широком температурном диапазоне – от -50ºС до +250ºС;
• противостояние окислению под воздействием кислорода;
• быстрота монтажа в стесненных, неудобных условиях.

Сильфонная подводка имеет массу преимуществ перед обычными шлангами в оплетке

Эти свойства позволяют сильфонному шлангу бесперебойно отслужить, как минимум, двадцать пять лет. На используемые, по обыкновению, при установке сильфонной подводки фторопластовые гайки производители дают тридцатилетнюю гарантию.

Использовать сильфонную трубу рекомендуется в условиях высокого давления и повышенной температуры, то есть, для подсоединения радиаторов, водонагревателей, полотенцесушителей и других подобных приборов. Другой параметр, обуславливающий выбор сильфонной трубы – недостаток места для установки любых других соединений.

Помимо простой сильфонной подводки встречается более привлекательная, «складной» формы. Она поставляется в сложенном виде. Гофра не растянута, рукав занимает меньше места. А при монтаже потребуется всего лишь вытянуть его до нужной длины.

Размеры гибкой подводки для воды

Длина гибкой подводки

• По длине армированный гибкий шланг начинается от 20 см и может достигать 5 м. Длина у таких шлангов фиксированная, всегда кратная 10 см.
• Сильфонный шланг отличается тем, что его длина может меняться за счет вытягивания, без изменения прочности и диаметра. Вытягивается подводка на 70-80 % от изначальной длины, может достигать 2 м.

Диаметр гибкой подводки

• Минимальный внутренний диаметр гибкой подводки составляет 6 мм для шланга 1/2 или 1/4 дюйма, максимальный внутренний размер 25 мм для шланга диаметром 1 дюйм. Гибкую подводку большего диаметра не целесообразно применять при подключении смесителей и бытовой техники.
• Диаметр сильфонной подводки варьируется от 12 мм до 34 мм.

Диаметр резьбы гибкой подводки

Для бытовой техники и смесителей, размеры подсоединения отличаются: 3/8 дюйма или М 10 для подключения смесителей, затем идут фитинги размером 1/2, 3/4 и 1 дюймдля подключения остальной техники, фильтрующей системы.

Все необходимые размеры и характеристики гибкой подводки указаны на упаковке или на бирке прикрепленной к шлангу. Обозначения М 10 например, обозначает внутренний диаметр резьбы 9, 5 мм в метрической системе измерений (как вы можете понять, для удобства применяются округления, в большую или меньшую сторону, так, вместо 9, 5 мм для резьбы 3/8 дюйма, мы видим обозначение М 10, или другими словами условно 10 мм, это обозначение ещё имеет название евро размер), 1/2 дюйма обозначают как М 12 при 12, 7 мм, и так далее.

Таблица перевода дюймов — мм — евро размер.

Не посмотрел сразу – не плачь потом

Это и вовсе аксиома – прежде чем монтировать гибкую проводку, проверьте её комплектность. Не выпала ли прокладка, хорошо ли обжата концевая арматура, нет ли дефектов на резьбе или оплётке.

ФОТО: static.onlinetrade.ruЕщё лучше – посмотреть на всё это в магазине, чтобы потом не бегать с браком и не доказывать, что это произошло не по вашей вине

И заведите себе простое правило: хотя бы раз в полгода находить немного времени и, вооружившись фонариком и бумажной салфеткой, проводить ревизию своей сантехники на предмет подкапывания и протечек. Тогда неожиданностей не будет.

А теперь немного о том, как правильно выбрать гибкую подводку:

Оцените эту статью

Загрузка…

Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров

Подводку следует выбирать так, чтобы фитинги, будь то гайки или штуцеры, образовывали надежное соединение с подключаем ыми приборами без применения дополнительных переходников. Для этого следует приобретать изделия производителей, которые предлагают стандартные размеры гибких шлангов для подводки воды – 1/2, 3/4 или 1. Если купить подводку размером 3/8, то подключить такой шланг можно будет только с помощью переходника.

Сильфонная подводка должна соответствовать температуре и давлению воды

Если планируется подключение к горячей воде или системе отопления, нужно дополнительно проверить технические характеристики изделий и убедиться, что они соответствуют температуре подаваемой воды и рассчитаны на высокое давление в системе. Вся эта информация содержится в паспорте к шлангу. Узнать, какую температуры воды выдерживает изделие, можно с помощью маркировки:

• синяя – шланг только для холодной воды;
• красная – изделие рассчитано на подачу горячей воды;
• красная и синяя – универсальный рукав, который можно использовать для подключения холодной и горячей воды.

В зависимости от условий использования сильфона подбирается различный материал, из которого выполнена оплетка. Если планируется применение шланга в среде, где присутствуют агрессивные химические вещества и постоянно наблюдается высокая влажность, лучше не приобретать варианты, выполненные из обычного металла.

Информация о сильфонной подводке содержится в паспорте, который прилагается к ней

Нужно внимательно подходить и к выбору размера гибкой подводки для воды. Несмотря на то, что сильфон рассчитан на двойное увеличение, специалисты рекомендуют покупать изделие с небольшим запасом длины. Если рукав постоянно будет находиться в натянутом виде, это не лучшим образом скажется на сроке эксплуатации

Другие важные моменты, на которые следует обратить внимание при покупке:

1. Гибкость. Если изделие хорошо гнется, монтировать его будет проще. Шланги, которые отличаются гибкостью, имеют более высокое качество.
2. Материал, применяемый для изготовления фитингов. Предпочтение нужно отдавать соединителям, выполненным из цветных металлов или нержавейки, причем важную роль играет толщина металла: тонкий алюминий быстрее выйдет из строя. Чтобы предупредить электрохимическую коррозию, резьбовые соединения и накидные гайки должны быть выполнены из одинаковых сплавов.
3. Вес готового изделия. Шланг, который имеет небольшой вес, скорее всего изготавливался из силумина – дешевого алюминиевого сплава. Силуминовые изделия прогнивают за несколько лет.
4. Производитель. Следует покупать изделия только тех компаний, которые прошли сертификацию в России и получили разрешение на продажу.
5. Запах. Рукав, предназначенный для питьевой воды, не должен отличаться присутствием посторонних химических запахов.
6. Диаметр сечения. Если установить гибкую подводку для воды 3/4, а не 1/2, то шум воды будет меньше благодаря большому выходному отверстию.

Если шланг находится в натянутом виде, срок его эксплуатации значительно уменьшается

Прежде чем покупать шланг, нужно провести внимательный визуальный осмотр изделия на наличие дефектов и проверить качество гофры

Важно, чтобы фитинги были надежно приварены к шлангу, а на поверхности отсутствовали следы от коррозии и механические повреждения. Обязательному осмотру подвергаются и прокладки-уплотнители, нужно, чтобы они не выглядели старыми или потрескавшимися

Плюсы

К положительным сторонам, которыми обладает гибкая подводка, можно отнести:

• Безопасность в процессе эксплуатации;
• Надежная служба изделия при его высоком качестве;
• Гибкой системой удобно пользоваться, она намного практичнее жесткого аналога;
• Служит достаточно долго;
• Легко монтируется и демонтируется со смесителя. По сути, для этого потребуется лишь пара инструментов;
• Собственно, изделие гибкое, а потому позволяет проводить с ним различные манипуляции — перемещать по разным сторонам от смесителя, не опасаясь повреждений;
• Гибкие шланги легко спрятать при монтаже встраиваемых смесителей. Расположив их в специальном боксе внутри стены. Это позволяет сделать интерьер более органичным, спрятать лишние элементы.

Самая распространённая ошибка при планировании кухонного пространства

Скорее всего, в этой части статьи многие из читателей узнают ошибку, которую совершали сами. Речь идёт о банальной невнимательности или забывчивости. Ситуация – отделка выполнена, кухонная мебель расставлена, а вот при открытии холодильника его дверца упирается в подоконник или радиатор отопления. При этом выдвижные шкафчики морозильного шкафа открыть уже не удаётся. Знакомо?

ФОТО: dizainexpert.ruЧастая проблема – здесь только перевешивать дверцу на другую сторону

Многие пытаются поставить холодильник под углом или вовсе найти для него иное место в квартире. В результате задуманный «ансамбль» не задаётся. В подобном случае есть неплохой, хотя и не идеальный выход. Современные холодильники можно переделать, а именно перевесить дверцу на другую сторону. Возможно, что пользоваться им будет не столь удобно, но хотя бы внешне всё будет выглядеть так, как задумывалось изначально, а холодильник будет функционировать как положено.

Материалы для изготовления гибкой подводки

Подводка представляет собой эластичный шланг. Его защищает металлическая оплетка. На концах шланга устанавливаются крепежные элементы. Простая конструкции выдвигает определенные требования к деталям, составившим ее. Шланг для качественного изделия подбирают из мягкой, эластичной, хорошо гнущейся резины.

Шланги оснащаются крепежными элементами, монтаж которых не вызывает сложностей

Для изготовления оплетки могут быть использованы:

• алюминий;
• нейлон;
• нержавеющая сталь.

Армированная алюминием оплетка позволит эксплуатировать шланг под давлением до пяти атмосфер при температуре в 80º С. Гарантируется использование в течение двух-трех лет. В условиях повышенной влажности алюминий быстро разрушается, перестает предохранять шланг.

Оплетка из нержавеющей стали – самая распространенная. Она способна обеспечить функционирование изделия в течение десяти лет при давлении до 10 атмосфер и температуре до 95º С. Нейлоновая оплетка продлевает срок эксплуатации трубы до 15 лет при температуре до 110º С и давлении, поднимающемся до 20 атмосфер. Штуцеры, накидные гайки изготавливают из нержавеющей стали и никелированной латуни.

Выбор подводки

Если требуется замена гибкой подводки, то в первую очередь необходимо правильно подобрать шланг для подключения смесителя. При выборе требуется опираться на следующие факторы:

назначение подводки. В продаже можно найти шланги для подключения холодной и горячей воды, а также универсальные изделия. Подводка для холодной воды обмотана синей нитью. Для горячей воды – красной нить. Универсальная подводка имеет вкрапления как синей, так и красной нитей;

Подводка, подходящая для подключения и холодной, и горячей воды

Во избежание недоразумений специалисты рекомендуют использовать универсальную подводку для подключения смесителя.

параметры шланга. Подбирая параметры необходимо определить тип подключения подводки к смесителю и водопроводной трубе (гайка, штуцер и так далее), а также вид и размер резьбы. Резьба бывает внутренней и наружной. Размеры резьбы варьируются от ½” до 1 ½”. На следующем этапе подбирается длина шланга. Чтобы подсоединение было максимально надежным, необходимо устранить возможность возникновения напряжения на шланге. Для этого требуется выбирать устройство, длина которого несколько более чем расстояние от смесителя для отвода трубы;

Подбор подводки по типу соединения

• материал изготовления штуцеров и гаек. Более надежным и долговечным является латунь. Соединительные элементы также могут быть изготовлены из алюминия (с течением времени материал покрывается ржавчиной и приходит в непригодность) или пластика (сильно подвержен механическому воздействию);
• шланг должен быть достаточно эластичным. Если при удержании подводки за один конец шланг принимает висячее положение, то данный показатель находится в норме. Если шланг принимает горизонтальное положение, то показатель эластичности изделия маленький;
• на обмотке, гайках и штуцерах не должно быть видимых повреждений, что приведет к сокращению срока эксплуатации изделия.

Опираясь на представленные факторы, каждый пользователь может самостоятельно подобрать наиболее подходящее и долговечное изделие.

Это интересно: Подключение блока розеток и выключателя — вопрос по схеме

Как произвести замену подводки

Когда необходима замена

Поменять шланг необходимо, если:

гибкая подводка лопнула. Нарушение оплетки или разрыв внутреннего шланга  приведет к образованию протечки и, как следствие, затоплению помещения. Причинами нарушения герметичности могут быть высокое давление в системе или механическое воздействие;

Нарушение герметичности соединительного шланга

обнаружена течь гибкой подводки в месте соединения со смесителем или водопроводной трубой. Причинами образования протечки могут быть естественный износ прокладки или трещина на штуцере (гайке).

Протечка в месте присоединения шланга

Процесс замены гибкой подводки

Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:

1. отключить водоснабжение. Сделать это можно при помощи крана, установленного в квартире;
2. открыть краны смесителя, чтобы стекла оставшаяся жидкость;

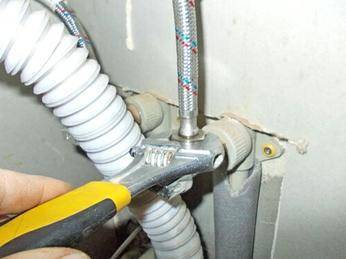

3. разводным ключом или гаечным ключом, соответствующим диаметру накидной гайки, открутить шланг от водопроводной трубы. Если место соединения заржавело, и шланг не откручивается, то не стоит прилагать усилий для снятия подводки. В этом случае на ржавчину наносится растворитель или жидкость WD 40, которая удаляет налет;

Отсоединение гибкого шланга от водопроводной трубы

Чтобы избежать затопления водой, оставшейся в шланге, под места присоединения разводки рекомендуется подставить емкость.

1. снять смеситель. Для этого необходимо ослабить гайки, фиксирующие устройство;

отсоединить шланги от смесителя разводным ключом; подключить новые соединительные шланги к смесителю и установить устройство на прежнее место. Если крепление на шланге не соответствует разъему на смесители, то дополнительно устанавливаются переходники

При установке переходника важно позаботиться о герметичности соединения, которое обустраивается при помощи ФУМ-ленты или льняной нити;

Установка гибкой подводки на смеситель

1. произвести крепление шлангов подводки к отводу водопроводной трубы.

Прикручивать шланги к смесителю и отводу требуется без особого усилия, которое может привести к образованию трещины накидной гайки или штуцера. Для герметизации соединения использовать дополнительные средства не надо, так как подводка уже содержит встроенные прокладки.

1. при первом включении воды рекомендуется проверить гибкий шланг и места присоединения на герметичность. Среднее время проведения проверки 20 – 30 минут.

Процесс замены соединительных шлангов представлен на видео.

Заменить гибкую подводку самостоятельно не составляет проблем. Главное – правильно подобрать шланг, соответствующий всем параметрам.
