Мягкая черепица: технология укладки мягкой кровли

Размеры битумной черепицы

Мягкая черепица является штучным кровельным материалом. Ее длина составляет 100 сантиметров, а ширина – 33 сантиметра. Полотно имеет небольшие размеры, поэтому укладку этого материала может выполнять один человек.

Внешне гибкая черепица выглядит как классическая. Каждое полотно материала разделено на четыре части. Каждая часть имеет форму геометрической фигуры.

Укладывать этот материал нужно на заранее подготовленное основание. Для этого изготавливается сплошная обрешетка. В качестве материала для обрешетки, как правило, используют листы фанеры.

Также под битумную черепицу подкладывают «ковер», который сводит к минимуму отрицательное воздействие на кровельный материал и обеспечивает дополнительную гидроизоляцию.

Специфика монтажа гибкой черепицы

При переходе к процессу монтажа кровельной черепицы изначально необходимо правильно уложить так называемый стартовый слой

По мнению специалистов, в том случае, если речь идет о карнизах значительной длины, монтаж крайне важно начинать с середины

Благодаря действиям подобного типа нивелируется стартовая полоса, расположенная в горизонтальном направлении.

Главным требованием к укладке является обязательный отступ от нижнего края первого ряда мягкой черепицы, размер которой должен составлять, как минимум, 1 см.

Также крайне важно провести правильное закрепление соответствующего материала.
Например, крайне важно, чтобы крепежное изделие не врезалось в кровельный материал, а в обязательном порядке прижималось к обрешетке.

Что же касается укладки рядовых черепиц, в данном случае все напрямую зависит от модели используемого материала. К самым распространенным подходам могут быть причислены:

• Модель «Джаз» при реализации которой процесс укладки происходит вне зависимости от того, каким образом расположены лепестки;
• Модель «Трио» — или «Соната» основана на том, что происходит процесс монтажа со смещением лепестка.

При проведении монтажа черепицы, необходимо обращать внимание на такие аспекты как примыкание к трубе. По мнению многих экспертов, одним из наиболее опасных участков является стык труб с кровельным материалом в результате чего существует потребность в его герметичном закрытии

Чтобы качественно провести комплекс всех необходимых работ, крайне важно предварительно создать выкройку

Для надлежащей вентиляции на крыше, важно применять специальные коньковые элементы. При этом в их конструкциях в обязательном порядке должны быть прорезы или отверстия, что поможет обеспечить отток воздуха из-под кровельной конструкции

Инструкция по укладке своими руками

Монтаж мягкой черепицы поверх гидроизоляции

Технология укладки предусматривает подготовку поверхности. Если основанием является бетонная стяжка, необходимо цементным раствором заделать трещины и сколы, а потом грунтовать ее. Рулонное изделие раскладывают на кровле для выравнивания, после чего убирают. Работы лучше проводить при температуре воздуха не менее +5 градусов в сухую погоду.

Пошаговый процесс:

1. Нанесение мастики и фиксация материала. Эти манипуляции осуществляют практически одновременно. Кровельный материал нагревают и прижимают к основанию. Каждая новая полоса должна крепиться внахлест.
2. Нанесение последующих слоев по такой же технологии. В местах стыков со смежными поверхностями материал нужно монтировать с напуском не менее 15 см.

Если изделие укладывают на скатную кровлю, схема укладки несколько отличается:

1. Укладка подкладочной пленки на сплошную обрешетку. Настилают ее снизу вверх с нахлестом. Для фиксации используют строительный степлер и гвозди (в нижней части).
2. Установка карнизного свеса.
3. Монтаж мягкой черепицы. Первый ряд крепят снизу вдоль карниза. Элементы прибивают гвоздями. Каждый следующий ряд должен закрыть шляпки. Для дополнительной фиксации используется холодная битумная мастика. Ее наносят на обезжиренную поверхность кровельного материала при помощи шпателя.
4. Монтаж коньковых элементов. Элементы должны перекрыть крепежи верхнего ряда черепицы.

В местах, где выходят дымоходы, вентиляционные трубы, антенны, устанавливают проходные детали – силиконовые уплотнители. Если материал произведен с клейкой основой, использовать мастику не нужно. Работу выполняют в защитной одежде, очках и перчатках. При использовании огня требуется брезентовый фартук.

Порядок монтажа мягкой черепицы

сплошной настил (обрешетку)

2. Чтобы кровельное покрытие выглядело эстетично, нужно, чтобы оно было уложено идеально: при малейшей неровности черепица будет выглядеть неаккуратной.

Монтаж деревянного настила под гибкую черепицу

Важно!
Так как при смене температур деревянные листы или доски могут меняться в размере, между досками или плитами настила следует обязательно оставить деформационные зазоры 3-5 мм.

3. Для продления срока службы кровли следует предусмотреть в ней наличие паро- и ветроизоляции и вентиляционные зазоры.

4. Пароизоляционная пленка крепится с внутренней стороны обрешетки
и фиксируется с помощью гвоздей или степлера, а затем прижимается деревянной планкой с шагом 60 см. Места нахлеста пленки проклеиваются двусторонним скотчем.

Укладка пароизоляционного слоя

5. Жилые мансарды следует предварительно утеплить. Плиты утеплителя
прокладываются вразбежку (в шахматном порядке) поверх слоя пароизоляции между деревянными брусками.

6. Для дополнительной гидроизоляции самых проблемных мест кровли на карнизе, ендове, коньковом скате в местах его излома раскладывается подкладочный ковер
. При недостаточном уклоне кровли (до 12-18°) его следует раскатать по всей поверхности крыши. Все стыки желательно дополнительно обработать битумной мастикой.

Монтаж подкладочного ковра

7. Подкладочный ковер монтируется с нахлестом
10-15 см и закрепляется кровельными гвоздями с шагом 15-20 см. Этот материал сгибать нежелательно. Для создания нахлестов на уклонах крыши его можно разрезать на 10-15 см.

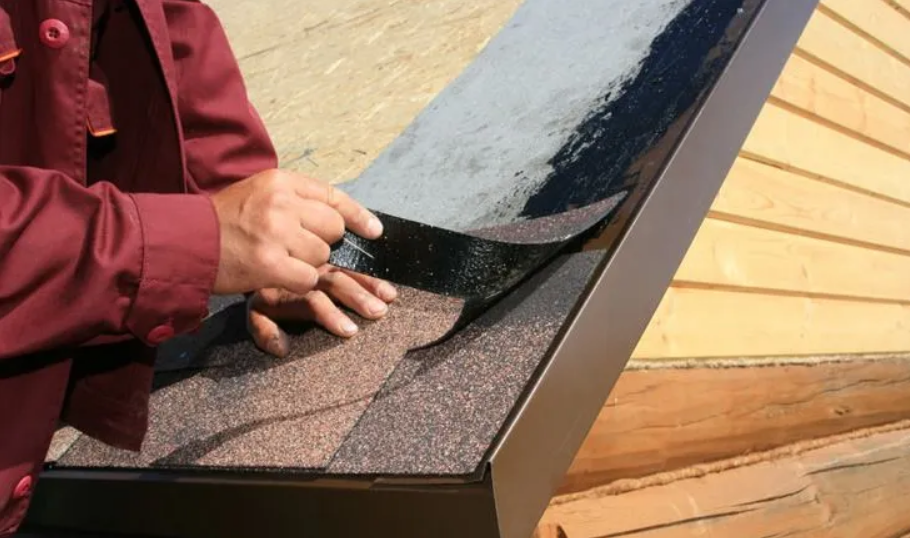

Монтаж карнизной планки

9. Монтаж мягкой кровли начинают от карнизов
. Для этого лучше использовать специальную карнизную черепицу
, на которой для усиления гидроизоляции нанесен самоклеящий слой. Если он отсутствует, черепицу, устанавливаемую на карнизах, следует тщательно промазать мастикой. Дополнительно она крепится кровельными гвоздями с широкими шляпками.

Порядок укладки первого ряда

Совет.
Для укладки следует использовать черепицу из одной партии. В противном случае возможны существенные отклонения в цвете. Для получения ровного узора лучше поочередно использовать гонты (плитки) из разных упаковок.

10. При монтаже декоративной черепицы сложной формы «лепестки» следует раскладывать в соответствии со рекомендованной производителем схемой рисунка
.

11. Резку материала
удобней проводить специальным ножом с крючкообразным лезвием. Для этого можно воспользоваться и обычной ножовкой по дереву. Чтобы не повредить мягкую черепицу, резку лучше производить на специальной доске.

12. Для того, чтобы кровля выглядела аккуратно, на скатах лучше расставить маяки из прочных нитей
, которые при укладке будут служить ориентирами.

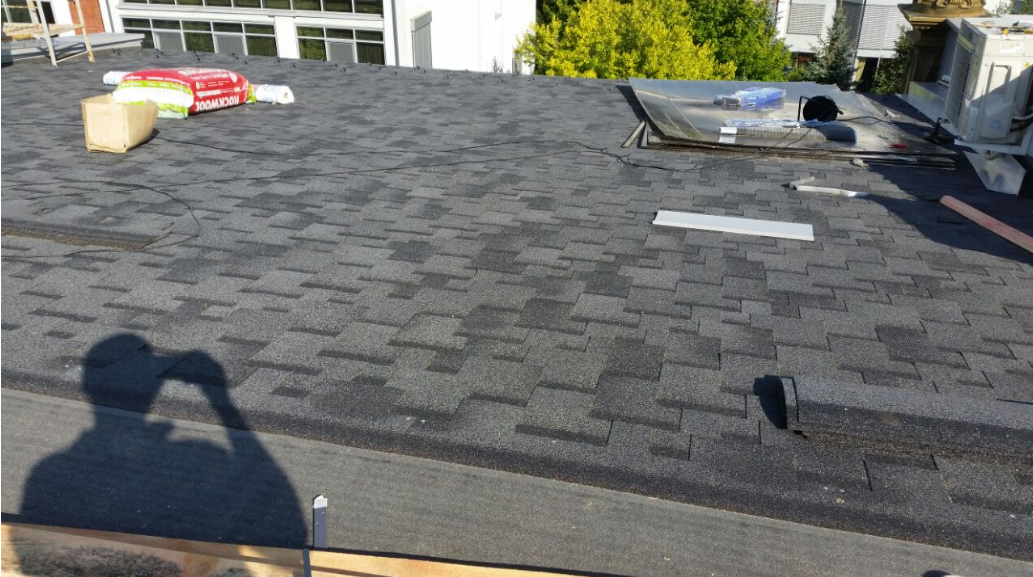

Монтаж последующих рядов

13. Последующие ряды черепицы также крепятся к основанию с помощью кровельных гвоздей. Их шляпки полностью скрываются за лепестками последующего ряда. Первый ряд укладывают, начиная с центра ската
, постепенно продвигаясь в стороны. По его краям черепица при необходимости подрезается.

14. При монтаже в теплое время года в течение нескольких дней битум, входящий в состав гибкой черепицы, расплавиться, и произойдет самовулаканизация гонтов. Если погода оставляет желать лучшего, для сплавления черепицы между собой ее следует обработать строительным феном.

Важно!
Гибкую кровлю не рекомендуется монтировать при пониженных температурах (не ниже +5°С) – на холоде черепица становится слишком хрупкой и в местах изгибов может сломаться.

15. Для обеспечения вентиляции на коньках или в любом другом месте крыши оборудуются аэраторы. Места их примыкания должны быть защищены подкладочным ковром и промазаны слоем мастики.

Кровельные вентиляторы

16. Для защиты наиболее уязвимых мест кровли используются дополнительные комплектующие: коньки и ендова (гибкая полоса или изогнутые гонты, прокладываемые на стыке плоскостей кровли). Они укладываются просто: фрагмент гонта сгибается, а затем фиксируется кровельными гвоздями с шагом в 10 см. С помощью коньковой черепицы можно усилить и обходы воздуховодов, вывода коммуникаций и места крепления антенн.

17. Так как в местах расположения ендовов наиболее часто образуются протеки, в таких местах желательно уложить два слоя гонта.

Совет.
При работе в условиях пониженных температур коньковые гонты и ендова для увеличения гибкости лучше чуть прогреть на теплой металлической трубе.

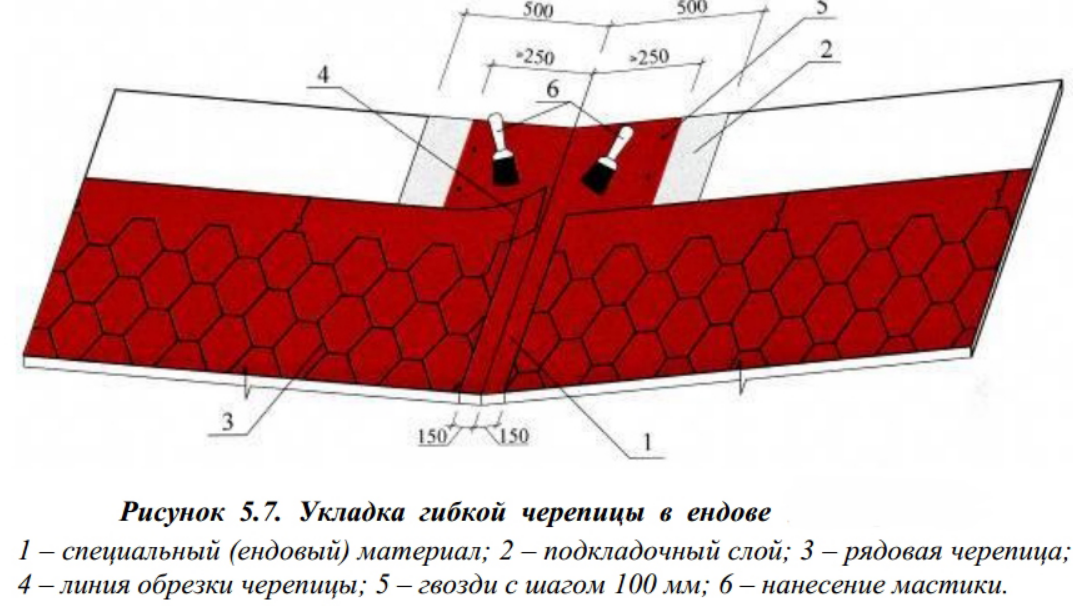

Укладка ендовы

Технониколь для крыши гаража: разновидности и характеристика

Чем покрыть гараж — Технониколем! Такая мягкая кровля относится к гибким финишным покрытиям, выполненным на основе битума. В основе материала — стеклопласт или полиэстр, пропитанный и покрытый с верхней и нижней стороны особым видом битума.

Верхняя сторона имеет дополнительную базальтовую посыпку, которая придаёт материалу стойкость к механическому, атмосферному и температурному воздействию. Нижняя сторона материала снабжена самоклеящимся битумным слоем с защитной плёнкой.

Дополнительным бонусом кровельных материалов Технониколь является их разнообразная окраска. Поверхность, покрытая таким видом мягкой кровли не только прочная, но и эстетически привлекательная.

Для крыши гаража Технониколь бывает следующих видов:

• мягкая черепица;
• наплавляемое рулонное покрытие.

Плюсы и минусы

У мягкой кровли Технониколь множество достоинств и преимуществ по сравнению с другими материалами для покрытия гаража:

1. Стойкость к воздействию как высоких, так и низких температур. Она прекрасно выдержит жару в плюс 50, и мороз в минус 50-60 градусов.
2. Стопроцентная гидроизоляция даже в условиях ливневых дождей и активного таяния снега.
3. Антикоррозийность. Материал не гниёт, не ржавеет и не окисляется ни при каких показателях влажности воздуха.
4. Устойчивость к ветру и механическому воздействию. Этой кровле не страшны даже самые сильные ураганы. Её не может сорвать сильный порыв ветра, не повредит град и падающие на поверхность ветки.
5. Лёгкость монтажа. Покрыть гараж такими материалами можно самостоятельно, без использования специального оборудования.
6. Привлекательная цена. Разнообразие материалов разных ценовых категорий позволит каждому потребителю найти приемлемый для себя вариант.

Единственным минусом мягкой кровли Технониколь является необходимость устройства сплошного основания для её укладки. Это требует дополнительных расходов на устройство скатной крыши, укладку на неё слоя фанеры.

Правила и условия укладки

Особенности монтажа мягкой кровли зависят от выбранного вида материала. Основных способов укладки два: креплением и наплавлением. Первый используется на наклонных крышах и требует применения крепежа гвоздями, саморезами, скобами. Наплавляемая кровля предназначена для плоских крыш. Рулонные материалы раскатываются по поверхности и крепятся путём разогрева газовой горелкой.

В обоих случаях перед укладкой следует тщательно подготовить основание крыши. Поверхность выравнивается, очищается и тщательно просушивается.

ВАЖНО! Для монтажа пригодна исключительно сухая погода, без дождя и тумана, иначе на поверхности материала появятся пузыри. Температура воздуха для работ должна быть не ниже плюс 6-7 градусов и не выше 25-26 градусов. Лучшее время для работы – с весны до начала лета и в начале осени

Лучшее время для работы – с весны до начала лета и в начале осени

Температура воздуха для работ должна быть не ниже плюс 6-7 градусов и не выше 25-26 градусов. Лучшее время для работы – с весны до начала лета и в начале осени.

Подготовка основания

Долговечность службы кровли с использованием Технониколь зависит от правильной укладки кровельного пирог и организации вентилирования пространства под крышей. Кровельный пирог – это многослойная конструкция, защищающая внутреннее пространство от осадков и сохраняющая внутреннее тепло.

Устройство пирога зависит от материала крыши:

1. Деревянная холодная крыша. Кровельный пирог состоит из слоёв:

• кровельное покрытие;
• подкладка;
• основание (настил из фанеры). Специалисты рекомендуют использовать влагостойкую ДСП или ОСП. Толщина фанеры – десять-одиннадцать миллиметров. Между плитами оставляют зазор в 3-5 мм, на случай возможных расширений от перепадов температуры и влажности;
• обрешётка. Материал обрешётки обязательно пропитывают антисептиком;
• стропильный слой.

Деревянная тёплая крыша. Её устройство требует укладки дополнительных утепляющих слоёв:

• кровельный материал;
• подкладка;
• диффузная мембрана;
• утеплитель;
• пароизоляция;
• основание из фанеры;
• обрешётка;
• стропильная нога;
• обрешётка под утеплитель;
• обшивка внутреннего подкрышного пространства.

Бетонная крыша. Укладка кровли Технониколь на плоскую крышу из бетона предполагает монтаж следующих слоёв:

• кровельный материал;
• разуклонка – керамзитная насыпка или бетонная стяжка;
• теплоизоляция;
• пароизоляционная мембрана.

Читайте подробнее здесь о том, как сделать стяжку на крыше гаража своими руками.

Монтаж мягкой кровли вокруг дымовых труб

Укладка мягкой кровли вокруг трубы для вентиляции или дымохода выполняется по специальной технологии. С этой целью делают специальную выкройку из ендового ковра.

Она сгибается и надрезается по определенным правилам :

• в первую очередь выполняют установку лицевой выкройки с заносом над мягкой кровлей;
• после этого, укладывают правую и левую выкройки, которые заносятся под кровлю;
• самой последней укладывают тыльную сторону выкройки;
• при герметизации швов используют специальную мастику или битум;
• вся конструкция должна быть выполнена каскадом, что обеспечивает герметизацию от воды.

Технология строительства кровли

Чтобы правильно сделать пирог кровли под битумную черепицу рекомендуется выполнять следующий порядок действий:

• монтаж стропильной системы;
• укладка гидроизоляционного слоя и устройство вентилируемой прослойки;
• закрепление обрешетки (сплошной или разреженной);
• при необходимости сплошной слой влагостойкой фанеры;
• монтаж кровельного покрытия;
• укладка утеплителя между стропил;
• закрепление пароизоляции;
• внутренняя обшивка.

Некоторые из этих конструкций, входящих в пирог кровли, стоит рассмотреть отдельно.

Обрешетка

При устройстве сплошного слоя из досок без последующего выравнивания фанерой соблюдают следующие требования к качеству поверхности:

• отсутствие зазоров, уступов, неровностей;
• толщина доски подбирается в зависимости от шага стропильных ног, следует взять большие сечения для обеспечения надежности (подойдет доска 32-50 мм);
• нормируемая влажность древесины не более 20%;
• доски должны быть прочными, без повреждений с обязательной обработкой антисептиком.

Устройство сплошной обрешетки для мягкой кровли

Выполнение этих требований позволит обеспечить плотное прилегание кровельного материала к поверхности, что предотвратить протечки кровли. По периметру слабых участков кровли требуется уложить подкладочный ковер, который увеличит надежность гидроизоляции. Возможными местами, где пирог кровли может дать течь, являются:

• ендовы;
• примыкания к кровле мансардных и слуховых окон;
• выход наружу вентиляционных труб и дымоходов;
• места установки антенн.

Такой пирог обеспечивает высокую несущую способность.

Вентиляционная система

• продухи в карнизных свесах, которые можно закрыть перфорированными софитами или разреженным креплением доски;
• зазор между теплоизоляцией и гидроизоляцией;
• вентиляционные выходы в коньке кровли (аэраторы).

Способы устройства вентиляции мягкой кровли

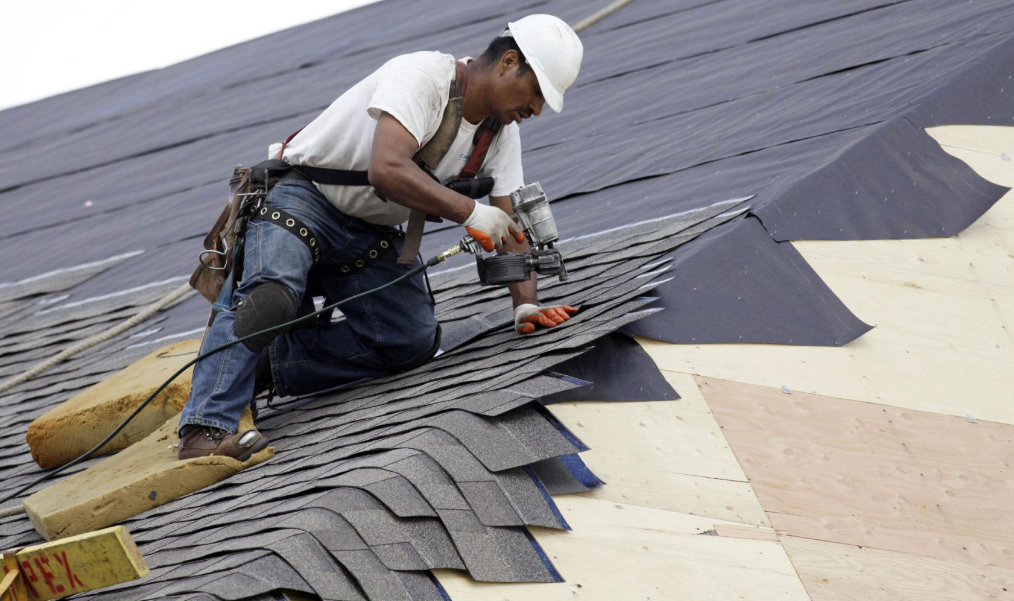

Монтаж материала

Укладку начинают с нижней части кровли

Важно уделять внимание вероятным местам протечек. Сложности возникают в основном на ендовах. Укладка битумной черепицы на скат и конек не вызывает особых затруднений

Укладка битумной черепицы на скат и конек не вызывает особых затруднений.

Схема укладки мягкой кровли

Нижняя часть гонта прикрепляется к поверхности ската с помощью клеящего слоя. Для верхней потребуется подготовить по четыре гвоздя на каждый элемент. Крепежные приспособления имеют особенность — широкие шляпки, чтобы не повредить кровельный материал. Укладка материала осуществляется со смещением рядов (перевязкой), величина которой принимается равной 50 см.

Преимущества, недостатки и масштабы производства

Использование любого кровельного покрытия имеет свои плюсы и минусы. Не является исключением и мягкая черепица. Технология монтажа, высокие эксплуатационные качества и широкая цветовая гама выделяют её в ряду других покрытий.

Среди главных преимуществ можно выделить:

отсутствие поглощения влаги, что автоматически исключает разрушительные процессы и обеспечивает надёжную гидроизоляцию;

устойчивость к любым температурам;

не подверженность действию ультрафиолета, в частности отсутствие плавления при высоких температурах;

хорошая переносимость почти всех механических воздействий;

лёгкость и гибкость.

Одним, но существенным недостатком считается общая стоимость работ. Когда для покрытия используется мягкая черепица, технология монтажа включает обязательную сплошную основу, которая обычно делается из фанеры или плит ОСП. Даже если используется доска, к ней предъявляются очень жёсткие требования по толщине и расположению на поверхности. Годичные кольца обязательно должны быть направлены вниз.

Сегодня производство осуществляется во многих странах мира, в основном в Америке и России. Из отечественных производителей выделяются “Шинглас” (“Технониколь”), “Руфлекс”, “Доке” и “Тегола” (совместно с Италией), занимающих более 80% рынка.

Установка карнизных планок и подкладочной основы

Чтобы продемонстрировать основные этапы установки, для примера используется технология монтажа мягкой черепицы «Шинглас», которая занимает более 40% российского рынка.

На подготовленную основу по всему периметру закрепляются специальные металлические карнизы, часто называемые капельниками. Они устанавливаются с нахлестом до 50 мм и закрепляются с шагом до 150 мм зигзагообразно. На стыках шаг сокращается до 30 мм.

После этого начинается монтаж подкладочной основы, имеющий небольшие отличия для скатов с разными углами.

Для ендов и карнизных свесов используется рулонный материал, покрытый с одной стороны клеевым составом, которым крепится к поверхности крыши и обязательно устанавливается по всему периметру карнизов, не доходя до планки 30 мм.

В ендовах он укладывается по 500 мм на каждую сторону, вдоль карнизов по всей ширине свеса и дополнительно на 600 мм внутрь крыши. Нахлест горизонтальный делается 100 мм, вертикальный — 150 мм. Для повышения надёжности основа закрепляется по периметру гвоздями с шагом не более 250 мм.

Для остальной поверхности крыши используется обычная подкладочная основа, которая укладывается снизу вверх параллельно карнизу и закрепляется гвоздями. Места нахлестов дополнительно обрабатываются мастикой не менее 100 мм.

На рёбрах, коньках и переломах скатов основа укладывается по 500 мм на каждую сторону, то есть на всю ширину. Для фронтонов и вдоль соединений со стенами применяется только половина рулона, равная 500 мм.

В завершение этого этапа устанавливаются фронтальные планки, защищающие от ветра и влаги. Они закрепляются гвоздями с шагом не более 150 мм.

Виды и особенности мягкой кровли

Вся кровля из мягкой черепицы включает в основу рубероид, который в недавние времена активно применяли для покрытия крыш.

В настоящее время технологии изготовления изменились, появились новые разработки, отвечающие современным стандартам и эстетическим нормам, увеличился срок службы материала. При этом сохранились преимущества мягкого кровельного материала.

К ним относится:

• легкость – нагрузка на 1 кв.м составляет 6-15 кг, в зависимости от уклона (для примера, показатель для керамической черепицы составляет 50-60 кг);
• гибкость — упрощает кровельные работы для крыш сложной геометрической формы;
• гидроизоляция – обладает водоотталкивающими свойствами благодаря полимерному материалу;
• шумоизоляция – поглощает звуки дождя;
• теплоизоляция – не нагревается на солнце, так как это металлочерепица.

Одним из видов мягкой кровли является битумная черепица. Это штучный материал, состоящий из небольших листов (гонтов) со стороной определенной формы. Имитирует керамический аналог и состоит из стеклохолста покрытого битумом и каменной посыпкой. На внутреннюю сторону гонта нанесен клеевой состав, который крепит материал к основанию. Гибкая черепица широко применяется в частном строительстве. Этот кровельный материал подходит для работ любой сложности, независимо от формы и конфигурации крыши.

Технология монтажа мягкой кровли из еврорубероида

Еврорубероид представляет собой наплавляемый рулонный материал. Он, как и битумная черепица, относится к мягкой кровле. Еврорубероид отличается от битумной черепицы тем, что его можно использовать в качестве кровельного материала для плоской кровли.

Основание под кровельный материал

Еврорубероид следует укладывать на твердое и сухое основание. Оно должно быть очищено от грязи и пыли перед укладкой кровельного покрытия. В качестве основы могут выступать бетонные плиты или монолитные перекрытия. Но для этого они должны иметь водосток и цементно-песчаную стяжку.

Также рубероид можно наплавлять и на OSB-плиты. Подготовленное к укладке кровли основание обрабатывают битумно-полимерной мастикой. Она продается в готовом к использованию состоянии либо в виде концентрата. Если укладка еврорубероида будет производиться на старое кровельное покрытие, то мастика не требуется.

Укладку кровельного материала следует начинать с линии водостока(снизу). Эта линия параллельна линии уклона. По этой причине стекающие осадки не будут попадать на стыки полос кровельного материала.

Укладка еврорубероида

Рулон рубероида нужно разматывать так, чтобы на нем не было складок. Затем его нужно как следует натянуть. Для фиксации одного края еврорубероида нужно его разогревать горелкой до тех пор, пока индикаторная пленка не расплавится. Затем край кровельного материала нужно приклеить к основе. Когда край застынет, размотанный еврорубероид снова свернется до закрепленного места.

На следующей стадии монтажа мягкой кровли выполняется само наплавление. Чтобы все сделать правильно, необходимо соблюдать следующие правила обустройства мягкой кровли из еврорубероида:

1. Категорически запрещается перегревать кровельный материал. В противном случае нужно будет приобретать новый. При перегреве рубероид перестает приклеиваться.
2. У готовой поверхности кровли не должны быть пустоты, черные пятна и места без специальной защитной посыпки. Кровельное покрытие, выполненное качественно всегда однородное.
3. Не следует забывать про нахлест при укладке еврорубероида. Он должен быть, как минимум, 10 сантиметров. В качестве ориентира можно использовать специальную полосу, нанесенную по всей длине полотна кровельного материала.

Особое внимание нужно уделить проблемным участкам кровли: парапетам, вентиляционным каналам и прочим элементам, расположенным на крыше здания. На эти участки нужно нанести кровельную мастику, которая после высыхания обладает такими же защитными свойствами, что и рубероид

Также следует обработать примыкания, в которые может попасть снег в зимние месяцы. Для кровли с большим углом уклона следует устанавливать снегозадержатели. Для предотвращения наледи в зимний период необходимо правильно установить капельники и системы водоотвода.

Завершение работ

Рассматриваемая технология монтажа может включать разные виды вентиляции кровли: аэраторы (специальный или стандартный), вентиляционна решетка или конек, вентиляционные колпаки на башнях, вентиляционные выходы, турбины, софиты.

Проводится закрытие примыканий к стенам и дымоходу верхней (или верхней и нижней) планками. Осуществляется установка мансардного окна с наружной гидроизоляцией, на трубу дымохода монтируется защитный колпак. Выполняется подшивка фронтонных и карнизных подвесов софитами, проводится установка снегозадержателей. Каждый из описанных этапов подробно рассмотрен в прилагаемом видео по монтажу гибкой черепицы.

Правила обустройства ендовы

В разжелобке, обустроенном дополнительным изоляционным ковром, битумную черепицу укладывают поверх этой защиты. Верхний угол положенного на ендову гонта дополнительно фиксируют гвоздем. Вогнать гвоздь в обрешетку надо в точке, отстоящей от оси разжелобка на расстоянии 30 см.

Открытый вариант

Таким методом производится укладка гибкой черепицы по всей высоте ската. Разжелобок в итоге сборки полностью закрывается нижними углами гонтов, которые предстоит обрезать. Поверх уложенных элементов прочерчивают 2 линии мелованным шнурком, отступив от оси ендовы по 10-14 см.

Вдоль этих линий аккуратно строительным ножом производится подрезка излишков материала. Чтобы не повредить крышу из мягкой версии черепицы, под каждый элемент подкладывают обрезок фанеры или доски. Подрезать надо, чтобы кровля отправляла воду в ендову для последующей транспортировки в водосток, а не копила ее в себе.

Если ендова проложена между скатами с различающимся уклоном, ее немного смещают в сторону более пологой части конструкции. Смещение делают, чтобы уровнять силу потоков воды. Для крыш загородных построек, сооруженных на поросших лесом участках, ширину ендовы увеличивают для отвода листвы и хвои вместе с водой.

Края элементов, расположенных вдоль разжелобка после подрезки смазывают битумной мастикой, чтобы они лучше спеклись с находящимися под ней гонтами и изоляцией.

Закрытый вариант

В закрытом варианте обустройство разжелобка выполняют, изолируя его от попадания воды самим кровельным материалом. Начинают монтаж мягкой черепицы с более пологого ската, чтобы его впоследствии перекрыла кровля более крутого. Если скаты не отличаются по крутизне, выбор стороны, в которую будет отбиваться вода, делает мастер.

После обустройства второго ската, по уложенным на нем черепичинам снова проводят черту, но только одну линию. От оси разжелобка в этом варианте отступают 6-7 см. По линии производят подрезку, подкладывая под каждый гонт дощечку.

Обрешетка под мягкую черепицу

Послужить основной может стройматериал с твердой, ровной и гладкой структурой. К таким относятся влагостойкая фанера, доски обрезного или шпунтованного типов, ОСП-плиты. При этом допустимый уровень влажности до 20%.

При установке следует выставить стыки досок по отношению к опорам так, чтобы перекрывать от двух прогонов и больше. При этом просветы между досками не должны быть шире 10 мм. Минимальная толщина зазора между швами нижней обшивки – 2 мм, а при использовании обрезных досок – 5 мм. Зазоры нужны не только для вентиляции, но и для возможного расширения конструкции под воздействием перепадов температур.

Подготовка обрешетки

Обрешетка для гибкой черепицы

При возведении кровли возможно обустройство обрешетки двух типов: сплошная и решетчатая. Последняя представляет собой конструкцию, набранную из досок или брусков, с большими промежутками между элементами. Такие зазоры недопустимы при обустройстве мягкой кровли.

Чтобы покрытие не деформировалось и служило долго, выполняют обрешетку сплошного типа. Сплошная конструкция имеет максимальные зазоры между элементами, не превышающие 10 мм, однако более предпочтительно их полное отсутствие. Собирают обрешетку двух типов:

1. Однослойная. В этой конфигурации сплошная плоскость формируется непосредственно на стропильных ногах параллельно коньку. В качестве основы используют доски, фанеру или OSB. В строительстве конструкцию с одним слоем используют редко ввиду сложности дальнейшей герметизации и теплоизоляции.
2. Двухслойная. Наиболее распространенная конструкция обрешетки. Ее собирают из двух слоев. Первый представляет собой решетчатый каркас, закрепленный на стропильной системе. Сверху настилают сплошной второй слой. Такая конфигурация позволяет разместить теплоизоляцию и обеспечивает хорошую вентиляцию кровли.

Для гибкого кровельного материала чаще обустраивают комбинированный вариант двухслойной обрешетки. Первый ряд собирают из брусков, расположенных на большом удалении друг от друга. Шаг элементов выбирают исходя из толщины щитов, которые будут формировать второй слой. Расстояние между брусками должно обеспечивать жесткость конструкции и отсутствие прогибов.

Если чердачное помещение планируют отапливать, собирают более сложную обрешетку. В этом случае она служит основой для теплоизоляции, пароизоляции и непосредственно битумных гонтов. Нижний слой состоит из обрешетки и контробрешетки.

Последнюю крепят к стропильным ногам. Она позволяет создать вентиляционный канал и формирует дополнительное пространство для закладки утеплителя. На контробрешетку настилают пароизоляционный материал, поверх которого крепят обрешетку. Заключительный слой — сплошное покрытие листами фанеры или OSB.

После окончания монтажа обрешетку обязательно проверяют на качество сборки. Конструкция пригодна к монтажу, если:

1. Листы верхнего слоя не прогибаются под весом человека: их деформация усложнит фиксацию полотен и возможный их ремонт.
2. Отсутствуют зазоры в сплошном покрытии. Промежутки свыше нормируемых значений заполняют кровельным железом.
3. На поверхности отсутствуют дефекты, способные повредить черепицу. Недопустимо оставлять выступающие саморезы, гвозди, сучки или другие торчащие предметы.
4. Все пиломатериалы высушены и обработаны антисептиками.

Для монтажа битумных полотен подходят все типы сплошной обрешетки.

Если все сделано в соответствии с рекомендованной технологией, готовая конструкция обеспечит надежную опору для мягкого кровельного покрытия.

Подготовительные работы

Технология укладки мягкой кровли предполагает проведение тщательных подготовительных работ, которые включают :

• очистку поверхности крыши от загрязнений;
• выравнивание накрываемой площади по уровню;
• тщательное высушивание поверхности.

Качество подготовки основания под мягкую кровлю во многом определяет качество последующего монтажа и длительность эксплуатации.

Укладка мягкой кровли производится исключительно на сплошную поверхность, которую рекомендуют выполнять из плит ОСБ или влагостойкой фанеры.

Укладка мягкой кровли должна начинаться с распаковки, купленных заранее рулонов и проверки их совместимости по цвету. Это связано с тем, что очень часто различные упаковки кровельного материала имеют разные цветовые полутона, которые будучи уложены на крыше могут очень сильно отличаться между собой. Вес одного листа мягкой битумной черепицы составляет около полутора килограмм, что позволяет подымать их на необходимую высоту, используя исключительно ручной труд.

Одним из главных правил при обустройстве мягкой кровли, является наличие угла ската не менее 11°, что предотвратит чрезмерные механические нагрузки от атмосферных осадков.

Несмотря на отменные гидроизоляционные свойства укладываемого материала, рекомендуют производить его дополнительную гидроизоляцию. Рассмотрим наиболее популярный способ обустройства мягкой кровли с использованием самоклеящихся материалов на основе антиадгезионной пленки и битумной пропитки.

Инструкция укладки мягкой кровли предполагает укладку материалов для гидроизоляции параллельно карнизу, при этом соблюдая минимальный нахлест не менее 20 сантиметров по вертикали и не меньше 10 сантиметров по горизонтали. Укладка утеплителя под мягкую кровлю позволяет эффективно снизить теплопроводность кровельной конструкции и тем самым сохранить тепло в доме. Для защиты теплоизоляционного слоя от конденсации влаги и пара, применяют специальную диффузионную пленку, которая предотвращает проникновение пара и влаги.

Следует помнить, что диффузионные пленки укладывают вдоль стропил, а стыки обязательно должны располагаться на стропилах.

Нюансы укладки мягкой черепицы на ендовах и коньке

Важное внимание при укладке мягкой черепицы необходимо уделить ендовам и конькам, к которым следует переходить по окончании работ с рядовой черепицей. В ендовах кровлю обрезают для открытия полоски ковра, имеющей ширину 150 мм

В ендовах кровлю обрезают для открытия полоски ковра, имеющей ширину 150 мм.

Перед укладкой мягкой черепицы на коньках следует подготовить подмости, которые помогут упростить работу. Для получения коньковой черепицы достаточно разделить карнизную в трех местах перфорации, а затем согнуть пополам полученные элементы.

Такая кровля крепится короткой стороной вдоль конька с нахлестом в 50 мм с помощью четырех гвоздей.

ОСТОРОЖНО!

Не стоит забывать о нанесении клея на лепестки в местах крепления после демонтажа подмостков.

А теперь рассмотрим, как класть мягкую кровлю вокруг печной трубы.

Устройство плоских кровель различных видов

Конек крыши, ендовы и разжелобки, карнизный свес, а также места примыкания к стенам и вертикальным выступающим деталям усиливают несколькими дополнительными армирующими слоями. Верхний слой мастичных покрытий рекомендуется защищать слоем краски. Впрочем, некоторые типы современных мастик не нуждаются в защитном слое, так как окрашенные в массе они обладают необходимыми декоративными свойствами, а сам материал достаточно стоек к атмосферным воздействиям.

А вот защитный слой из мастики с мелким гравием или декоративное покрытие настелить все же стоит, особенно для обитаемых крыш.
