В чём секрет эффекта свечения?
Он достигается тремя способами:
- Люминесцентный: верхний слой плитки покрывается специальной краской, которая днем вбирает солнечный свет, а в темноте отдает его.
- Флуоресцентный: нанесение на изделие ультрафиолетовой краски позволяет ему светиться, если на него направить внешний источник, к примеру, ультрафиолетовую лампу.
- Светоотражающий: поверхность панели покрывается специальными красителями, которые при попадании лучей света создают соответствующий эффект.
Используя эти способы, производители изготавливают продукцию, которая востребована разными категориями потребителей. Но особенно популярна сегодня светящаяся в темноте тротуарная плитка. С её помощью эффектно оформляют прогулочные дорожки, бассейны и пруды, террасы и беседки, решая при этом ещё и задачу освещения территории в ночное время.
В состав светящейся плитки входит люминофор, который имеет специфическую химическую формулу. Люминофор обладает светонакопительной памятью – в течение дня солнечная энергия накапливается на поверхности плитки, а в темноте отражается.
Изготовление своими руками
Сделать брусчатку, излучающую свет, можно самостоятельно. Изготавливается светящаяся тротуарная плитка своими руками по определенной технологии. Для того чтобы получился качественный материал следует знать некоторые нюансы. Например, специальные формы перед заливкой должны смазываться специальным раствором. Состав имеет следующие пропорции — на 1,5 л воды берется 50 г масла. Масло с водой нужно хорошо перемешать и взболтать. Такая смазка облегчает процесс распалубки, а также делает форму пригодной для дальнейшего применения — намного легче очищается от раствора.
Люминесцентная
Для изготовления плитки понадобится бетономешалка. Перед началом работы барабан следует ополоснуть водой (достаточно будет 1 ведра), после чего берется необходимое количество инертных материалов (песка, цемента), а также светящихся составов — пластификаторов и люминесцентных веществ.
Приготовление составов осуществляется по отдельности и только в готовом виде происходит их соединение. Пропорции пластификатора к общей массе сухой смеси составляет 0,5%, а у вещества люминесцентного — 2%:
- Пластификатор не применяется в сухом виде, его следует смешивать с горячей водой до полного растворения. Сухая смесь засыпается постепенно, небольшими порциями — на 1 л воды температурой 70-80°С берется 200 г пластификатора.
- Минеральный фосфоресцирующее вещество — люминофор — образует сложное соединение из алюмината стронция, иттриема, легированного европиема. Для получения сверхмелкого порошка смесь подвергается термической обработке. После воздействия высокой температурой проходит еще несколько стадий переработки. В итоге порошковидная масса имеет желтый, серый, белый или зеленый оттенки. Другие цвета достигаются путем добавления в смесь присадочных красителей. Готовый порошок в количестве 800 г растворяется в 3 л воды температурой 70-80°С.
Чтобы снизить расходы на изготовлении тротуарной плитки светящейся в темноте, необходимо осуществлять заливку в 2 слоя:
- Нижний слой должен состоять из смеси песка и цемента.
- Верхний — светящийся порошок. Использование люминесцентного вещества обеспечивает глубокую пропитку декоративного верхнего слоя. Такое покрытие устойчиво к неблагоприятным атмосферным воздействиям, а светящийся эффект не имеет срока давности.
При замесе бетона необходимо четко придерживаться технологии, тогда качество готовой тротуарной плитки будет высоким. Прочный раствор получится, если соблюдать следующие пропорции — на 100% цемента 70% воды с растворенными пластификаторами и люминофором. Производственный процесс осуществляется на вибростоле, на котором размещаются заполненные формы. Утрамбованный цементный раствор затвердевает при естественных условиях в течение 4 суток. Перед заливкой второго слоя — цветного люминофора — поверхность грунтуется. Защиту создает бесцветный износостойкий лак, которым покрывается светящееся вещество.
Светодиодная
Более распространенным является способ, когда в качестве источника света используются светодиоды, которые могут питаться как от сетевой энергии, так и от солнечных аккумуляторных батарей. Декоративные встраиваемые светильники в тротуарную плитку состоят из коробочки, в которую вмонтированы светодиоды.
Совет! В основном такая продукция изготавливается в заводских условиях, но для умельцев под силу сделать светильник в тротуарную плитку в домашних условиях.
Для светящейся тротуарной плитки технология укладки ничем не отличается от стандартной. Такая брусчатка может применяться как источник дополнительного освещения придомовой территории в ночное время суток. Кроме уличного назначения брусчатку можно укладывать внутри помещения, где основанием служит бетонный пол. Вполне возможно создавать светящийся теплый пол, от которого будут работать светодиоды.
Какой бы ни был выбран вариант брусчатки с излучающим эффектом, он всегда будет смотреться выигрышно как на придомовой территории, так и в любом другом месте. Такой способ декорирования может применяться для обозначения подъездных путей или зоны отдыха.
5 этап – Технология укладки тротуарной плитки
Пошаговая инструкция
1. Установка бордюра для тротуарной плитки или поребрика
Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.
Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра
Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).
Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки — схема
Можно установить пластиковый бордюр для плитки
Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки
Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.
Монтаж бордюра для тротуарной плитки (поребрика) — схемаБордюр и поребрик для тротуарной плитки — схема
2. Подготовка основания под тротуарную плитку
Выделяют три вида основания:
укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.
В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.
Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.
На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.
Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.
Состав «пирога» показан на схеме.
Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.
Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.
3. Выкладка плитки
Простые правила для качественной и эффективной работы.
Как правильно укладывать тротуарную плитку:
плитка выкладывается от нижней точки в сторону повышения;
кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;
установка плитки круговым способом начинается от центра рисунка.
Установка плитки круговым способомУкладка плитки кругом
начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.
плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.
Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.
«Посадка» тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.
Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).
Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.
Материал подготовлен для сайта www.moydomik.net
Светящаяся тротуарная плитка
Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.
Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской
Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.
Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки
Отделочные операции
Зачастую совместно с люминофором используют флуоресцентные составы, которыми окаймляют или фонируют поверхность. Это придает очень красивый вспыхивающий эффект при освещении тротуара источником невидимого для глаза ультрафиолетового излучения.
На финальной стадии производства застывшую светящуюся смесь необходимо покрыть защитным компаундом на основе прозрачных лаков или жидкого стекла. В домашнем производстве используют прозрачные твердые лаки для наружных работ. Если нужно получить гладкую, как стекло, поверхность светящегося тротуара, то потребуется нанести защитную смесь в 3-4 слоя, общей толщиной 2 мм, после чего накрыть поверхность стеклом, обработанным силиконовой смазкой. Через 4-5 часов стекло удаляется, а застывшую смесь защитных лаков выставляют в сухое помещение на сутки.
Бизнес-план производства светящейся плитки «на пальцах»:
| 45 000 руб. | ||
| Выручка за 20 раб. дней | 4500 руб. *200 м2 | 900 000 руб. |
| Расходы ежемесячные | (аренда склада, коммунальные, др.) | Около 40 000 руб. |
| Ежемесячная оплата труда | наёмным | Около 40 000-50 000 руб. |
| Затраты на налоги и расходные материалы | 200 м2*4500 руб. | Около 400 000- 500 000 руб. |
Итог: минимум 1 продажа в день, За 20 раб. дней выручка составит около 200 000 до 400 000 руб. в месяц.
450 000 руб. — реально заработать, продавая всего 100 м2. в месяц светящейся тротуарки. Тогда, как производителям простой плитки для этого нужно произвести товара в два и три раза больше.
Важный момент, специалисты проводят консультации на всех этапах, отвечают на вопросы технического содержания и помогут разработать эффективную маркетинговую стратегию продвижения.
Плюс, производство не подвержено погоде. Если, например, вы производите мебель и осень была слишком дождливой, не можете запастись материалов высокого качества, но в случае с плиткой Луна такой зависимости нет.
Из чего состоит светящееся покрытие тротуарной плитки
По своей природе минеральный люминофор представляет собой сложное соединение: алюминат стронция, легированный европием и иттрием. После спекания смеси при высокой температуре гранулы люминофора для покрытия светящейся плитки проходят несколько стадий переработки:
- Размалываются в мельницах до размеров 9-50 мкм;
- Перемешиваются с антиокислителями, оптическими стабилизаторами и красящими веществами – катализаторами свечения, усиливающими и выравнивающими поток излучения;
- Нагреваются в потоке инертного газа для стабилизации светящейся поверхности порошка и спекания красок.
В результате получается тонкий, как пыль, белый с серым, желтым или зеленым оттенком порошок. Без использования тонера покрытая светящимся слоем люминофора тротуарная плитка будет играть очень ярким, но невыразительным по цвету желто-зеленым, светло-фиолетовым или бирюзовым светом. Все остальные расцветки получаются только за счет присадочных красителей в смесь.
К сведению! Чистые люминофоры химически инертны, не окисляются и не разлагаются при температуре до 2500оС.
Если на светящейся тротуарной плитке разжечь огонь, то, скорее всего, это не причинит особого вреда люминофорному веществу. От тепла может расколоться бетонная или керамическая основа плитки, выгорит светящаяся полимерная смесь, но сам люминофор перейдет в порошковую форму и сохранит свою способность светиться. Если неаккуратно убрать поврежденную светящуюся тротуарную плитку, то вокруг ее места останется ореол из смеси люминофорного порошка и золы, которая будет продолжать светиться вечером, после захода солнца.
К сведению! Некоторые марки промышленных люминофоров не реагируют на действие органических растворителей, но способны разрушаться под воздействием воды.
Поэтому чем плотнее наружное защитное покрытие, тем больше шансов сохранить светящуюся смесь на поверхности тротуарной плитки.
Кроме люминофора, в зависимости от технологии изготовления, в состав светящейся тротуарной плитки входят связующее вещество или основа. Чаще всего это лаковые смеси или прозрачный полимер, но могут использоваться и прозрачные силикаты натрия, или легкоплавкие стекла.
Реклама фирменных светящихся тротуарных плиток обещает сохранение и гарантию на слой люминофора на период до двухсот лет. Химическое соединение (SrAl2O4): Eu, Dy, Y, являющееся основой светящегося слоя плитки, способно излучать свет довольно долго, но в реальности тротуарное покрытие выходит из строя за 10-15 лет интенсивного пользования и 30-35 лет на частном подворье.
Изготовление своими руками
Для небольших объемов мощения практикуется производство светящейся в темноте тротуарной плитки своими руками. С минимальными затратами можно получить люминесцентные элементы ФЭМ, обработав светящейся краской обычную брусчатку по специальной технологии.
Более сложный вариант – конструирование светодиодных осветительных приборов. Для упрощения процесса выбирается формат плитки геометрически правильных размеров (квадрат, ромб или прямоугольник). Нижеприведенное руководство сопровождается
фото для каждой технологии.
Люминесцентная
- приобретение готовых элементов ФЭМ (форма и размер значения не имеют);
- трехслойное покрытие специальными составами;
- укладка согласно проекту освещения в темноте.
Методика нанесения покрытия имеет вид:
- первый слой – грунтовка, предотвращающая впитывание дорогостоящего порошка следующего слоя в тело плитки;
- второй слой (многокомпонентный) – быстросохнущий силиконовый компаунд, полимерная смола или лак смешивается с люминесцентным мелкозернистым порошком (максимальная фракция 15 микрон) и пигментом нужного цвета в соотношении 400/100/20 граммов, соответственно;
- третий слой – быстросохнущий прозрачный лак (желательно износостойкий).
Для удовлетворительного качества покрытия необходимо поэкспериментировать с пропорциями.

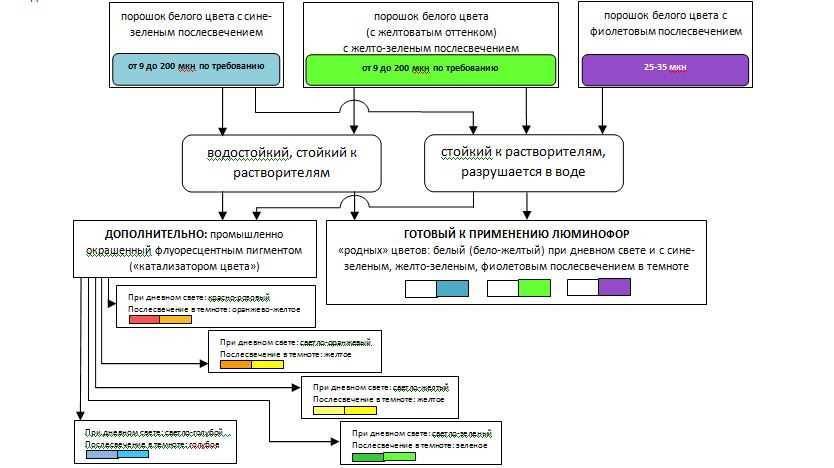

При выборе люминофора следует учесть:
- порошки – все устойчивы к растворителям, продукт белого цвета, обладающий зелено-синеватым послесвечением, водостойкий, остальные (фиолетовое и желто-зеленое свечение) необходимо защищать от влаги более качественно;
- готовые к применению – при естественном освещении поверхность желтоватая, ночью фиолетовая, зеленая с синим или желтым отливом, влаги и растворителей не боятся;
- составы с катализатором цвета – светятся желтым, зеленым или голубым цветом.
Светлые (белые и кремовые) краски по грунту (являются дополнительным промежуточным слоем) могут служить отражающим слоем, повышая яркость на 5 – 40%. Финишный слой лаков не должен содержать УФ фильтров, которые многие производители добавляют в эти лакокрасочные составы для предотвращения выцветания защищаемых ими поверхностей. Эта информация в обязательном порядке указана на упаковке смолы или лака.
Для более точной дозировки следует придерживаться пропорций компонентов в зависимости от люминофора:
- пигмент – 1/5 – 1/10 от массы светящегося порошка;
- основа – 3/1 – 5/1 от веса люминофора.
Качество светящегося слоя значительно выше при работе с предварительно окрашенными промышленным способом люминофорами, в которых уже содержится пигмент в нужном количестве. В них остается добавить только клейкую основу (лак, смола).
Светодиодная
Изготовить собственными силами светильник в форме брусчатки в принципе можно двумя способами:
По прочности полимерные смолы приближаются к бетонам М700, путем подбора компонентов можно получить матовые или абсолютно прозрачные искусственные камни. Заливку проще всего осуществлять в формочки, продающиеся в большинстве строительных магазинов. По подобной технологии можно изготовить и люминесцентную плитку, добавив люминофор в смолу на этапе заливки в формочки.
Готовым корпусом для тротуарной плитки может послужить заводской стеклоблок. Он полый внутри, поэтому достаточно просверлить в нижнем стекле 1 – 4 отверстия или заменить некоторую часть металлической или полимерной крышкой. Светодиоды можно зафиксировать в стекле смолой, клеем, герметиком. Плата размещается внутри, снаружи или в отдельном корпусе.
Стеклоблок можно использовать в качестве корпуса светодиодной брусчатки.
Бесцветные стеклоблоки стоят от 120 рублей, окрашенные изнутри от 180 рублей. Окрашенные в массе обходятся чуть дороже, существуют металлизированные, декоративные (с рисунком) изделия и блоки нестандартных форм.
При наличии комплектующих, которые проще всего выписать на Aliexpress, изготовить светодиодную брусчатку с солнечными аккумуляторами можно своими силами при минимальном опыте радиотехника. Основная сложность – стеклянный корпус, который придется заказывать отдельно.
Монтаж светодиодного блока на солнечных батареях.
Таким образом, легче обработать готовые изделия светящейся краской по специальной технологии. Гораздо сложнее изготовить светопрозрачный корпус из стекла или полимерного материала, чтобы разместить внутри него светодиоды и электронику.
Что такое светящаяся плитка
Существует две крупных категории светящихся фигурных элементов мощения (ФЭМ):
светодиодная тротуарная плитка – лампочки в стеклянном корпусе, размеры которого идентичны брусчатке;
Светодиодная тротуарная плитка.
люминесцентная плитка – поверхность покрыта светящейся краской, защищенной специальным слоем от истирания.
Люминесцентная тротуарная плитка.
Светодиоды запитываются от сетевого шнура, уложенного под соседними элементами мощения, либо от солнечной батареи. Включаются автоматически или пользователем с наступлением сумерек. Сетевые варианты могут оснащаться контроллерами, менять цвет, интенсивность и характер свечения.
Покрытая фосфорицирующим составом тротуарная плитка начинает светиться только в полной темноте. Кроме люминесцентных красок существуют световозвращающие покрытия, не нашедшие применения в дорожных покрытиях. Они отражают свет только в сторону направленного на них фонаря или фар авто, постоянное освещение обеспечить без источника не могут, поэтому далее рассматриваться не будут
Люминесцентная
Светящаяся краска накапливает солнечный ультрафиолет днем, в темноте обеспечивает слабую мягкую фоновую подсветку. Количество освещения варьируется числом обработанных и уложенных в определенном порядке плиток. Основными характеристиками светящихся ФЭМ являются:
- накапливание ультрафиолета – весь световой день;
- эффект свечения – 6 – 9 часов, максимальная отдача в первые 20 минут;
- расцветка – чаще всего, фосфорицирующая (желто-зеленая), реже красная, бирюзовая или голубая.
Энергоэффективное промышленное производство позволяет снизить цену одного камня до 300 – 500 рублей в зависимости от его габаритов. Красные плитки обладают небольшим периодом послесвечения, желто-зеленые максимальным.
Фото светящейся плитки представлено ниже, дизайн покрытия с этими элементами всегда подбирается индивидуально.
Вариант раскладки светящейся люминесцентной брусчатки.
Светодиодная
Световые эффекты светодиодных элементов мощения более прогнозируемы в темноте из-за стабильных характеристик. По сути, светодиодные приборы тротуарной плиткой не являются:
- коробка имеет форму брусчатки, стеклянный, полимерный или стальной корпус (верхняя крышка всегда изготавливается из светопрозрачного материала);
- температурный режим в пределах +40 – -40 градусов;
- ресурс LED светодиодов 3 – 10 лет (включение на 3 – 8 часов ежедневно) или до 25 000 часов (белые светодиоды до 10 000 часов).
Варианты расцветок светодиодной плитки.
Внутри прибора могут размещаться одноцветные (монохромные) лампы и диоды, меняющие цвет (полноцветные RGB). Специальная плата может оснащаться датчиками освещенности (включение на закате) или движения (освещение территории в присутствии пользователя). Продукция стоит в среднем 100 – 150 руб./шт. или 1 100 руб./м погонный. Кроме того, придется купить блок питания (2 500 рублей на каждые 7 плиток) и контроллер (3 000 рублей для каждых 10 элементов мощения).
Эту светящуюся плитку так же можно соорудить из заводских комплектующих.
Светодиодная тротуарная плитка в экстерьере.
На солнечных батареях
В РФ начато производство фигурных элементов мощения ФЭМ на солнечных аккумуляторах под брендом Aqua Brand. По сути они так же являются светодиодными, но со встроенным независимым источником энергии. Основные характеристики светящейся брусчатки выглядят следующим образом:
- корпус – стекло ударопрочное, выдерживает автомобильный трафик (400 кг/см2);
- батарея – металгидридный аккумулятор, самовосстанавливается после оттаивания, имеет ресурс 3 года (1 000 циклов);
- источник света – 8 диодов мощностью 0,8 Вт;
- размеры – 10 х 20 см, толщина 6 см;
- колеровка – оранжевый, синий, белый, красный, зеленый.
Светодиодная брусчатка на солнечных элементах.
Тротуарная плитка светящаяся на фото заряжается минимум 10 часов при нормальном потоке ультрафиолета (безоблачный день). После чего, заряда батареи хватает на 1 – 1,5 суток свечения. Благодаря встроенной плате, светодиоды включаются в сумерках, гаснут с рассветом.
В отдельную категорию выделен материал «Луна» из крошки полимерной. На сегодняшний день ее выпускает единственный в мире производитель, отпускающий, как порошок для самостоятельного изготовления брусчатки, так и полимерный камень различного формата. Патентованный рецепт является интеллектуальной собственностью, скопировать которую невозможно без долгих экспериментов и профильного образования.
Элементы мощения Луна светящиеся ночью.
Состав светящихся покрытий
Во-первых, надо разобраться в вопросе, что позволяет плитке светиться. Существует два метода подсветки:
- С помощью фосфоресцирующего вещества (люминофора), которым пропитывают верхний слой поверхности плиты.
- Светодиодные элементы размером с укладываемой плиткой. Различают две аккумулирующие энергию солнца и работающие от источника питания электроэнергии.
Рассмотрим принцип работы каждого варианта. В первом варианте люминофор набирает за день достаточно солнечной энергии и при наступлении темноты начинает отдавать эту энергию, в виде фонового свечения.
Расцветка не разнообразна: желто-зеленая, красная, голубая и бирюзовая. При падении степени излучения света, на такую плитку достаточно короткое время посветить фонарем с ультрафиолетовой лампочкой, чтобы интенсивность свечения увеличилась.
Существуют световозвращающие покрытия, для которых не нужна солнечная энергия. Их принцип действия такой же, как и у дорожной разметки на трассах.
При попадании на них света фар они начинают светиться. Этого эффекта легко добиться, купив дорожную краску и специальные световые элементы, перемешать и нанести на поверхность.
Но свечение будет только тогда, когда на обработанную поверхность будет попадать внешний свет. Поэтому этот вариант декорирования не столь популярен как другие. Особенно если на участке нет внешнего источника света, и подразумевается использование плитки для создания подсветки.
Более распространённый вариант – это использование светодиодов, которые питаются от электрической энергии или от солнечного аккумулятора.
Сами светящиеся компоненты тротуарным декором не являются, а существуют лишь в составе конструкции светящейся тротуарной плитки.
Коробочка, куда прячутся светодиоды, похожа размерами и габаритами на обычную плитку. Они имеют корпус из металла, пластика или стекла. Сверху используют прозрачную крышку.
Работать такая конструкция может в температурном диапазоне от +40 до -400С. Рабочий ресурс светодиодов огромен. Их хватает при ежедневной работе от 3 до 9 часов на десятилетие и больше. Белые элементы служат чуть меньше.
Производство светящегося декора тротуарной плитки или так называемых фигурных элементов мощения происходит на заводах. Однако мастера знают как декорировать свою тротуарную плитку своими руками.
