Основные типы конструкций сливного оборудования
Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.
Рычажные

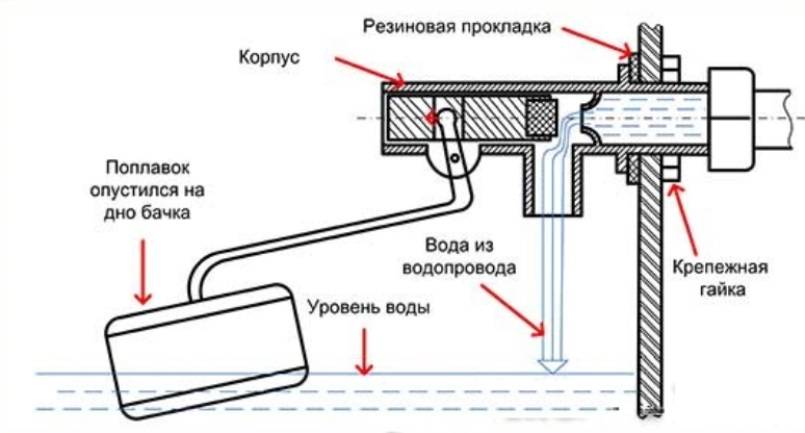

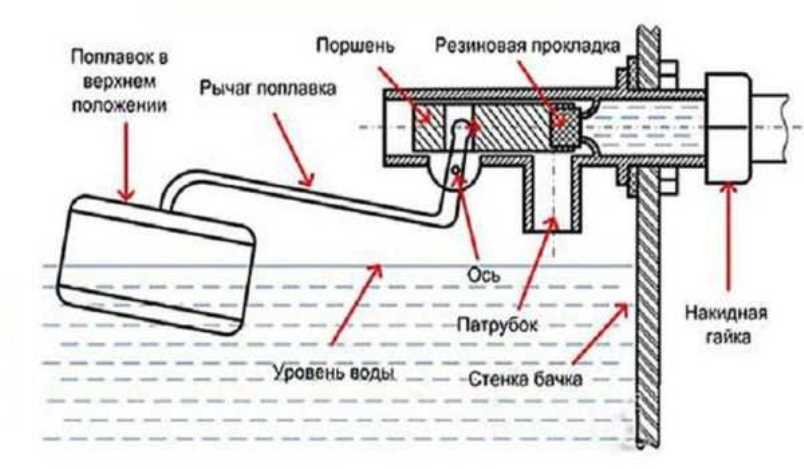

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.
Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.
Кнопочные
Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.
Автоматические
На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.
Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.
Поплавки, перекрывающие подачу воды через систему рычагов.
Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.
Сливной бак- внутреннее строение
В процессе усовершенствования разрабатывались и применялись множество конструкций этих изделий. По месту расположения сливные баки можно классифицировать следующим образом:
- Верхний – располагается на высоте от приблизительно полутора метров над чашей унитаза, вода подается по трубе после воздействия на висячую ручку. Потянув за нее, открывают сливной клапан, и порция воды поступает в чашу.
- Скрытый. Емкость размещается в нише, которую устраивают в стене помещения. Пусковая кнопка при таком варианте располагается на вертикальной плоскости перегородки (дверки). Их обычно изготавливаются из пластмассы.
- Компактный бачок крепится непосредственно на чашу унитаза. Для этого на нем предусмотрена специальная полочка с отверстиями. Крепление производится винтовыми деталями, для фаянсовых изделий они изготавливаются из пластика.
Бачки для унитаза могут изготавливаться из различных материалов:
- Чугун. Литые изделия из этого материала являются первоначальными способами производства бачков для унитазов. В настоящее время их применение не актуально, но спрос все же остается поэтому они до сих пор производятся. Изделия из чугуна часто оформляются декоративными литыми элементами. Сам по себе материал долговечен и надежен. (См. фото 2.)
- Керамика. Самый популярный материал для производства сантехники в настоящее время. Изделия получаются достаточно прочными с чистой гладкой поверхностью, которая легко поддается мойке и чистке. Не рекомендуется для этого использовать порошки и пасты с абразивами.
- Пластиковые. Данные сантехнические приспособления производятся способом штамповки из различных полимеров. Преимуществом является высокая точность изготовления, когда доработка механическим способом практически не требуется.
Способы монтажа и подключения
Подвесная конструкция
По способу установки конструкции подразделяются на подвесные и напольные унитазы, последние – на пристенные и простые.
Напольный способ установки наиболее бюджетный: унитаз крепится с помощью анкерных болтов, что позволяет легко поменять устройство без вреда для напольного покрытия. Один из вариантов напольных унитазов – угловой, с монтажом приспособления в угол туалета. Пристенные позволяют увеличить свободное пространство в санузле, изделие располагается прямо возле стены. Минус заключается в сложности установки.
Подвесные унитазы надёжны, они рассчитаны на вес в 400 кг, а глубина крепления в стене – 15 см. Позволяют сделать качественную уборку помещения и сохранить свободное место для биде.
Вид конструкции
Автономный бачок, висящий на стене, позволяет увеличить напор воды для смыва, зато требует дополнительного монтажа.
Комплект в виде бачка на полочке унитаза более распространён. Преимущества заключаются в простоте монтажа устройства и свободном пространстве над головой. Несущую стену можно использовать для навесного шкафчика или детской ванны.
Подключение к канализационной системе
При установке унитаза следует соблюдать СНиП, чтобы устройство работало без сбоев и нареканий. Стандартный размер труб — диаметр 100 или 110 мм, показатель может быть большим, но не меньшим. Уклон канализационной трубы должен составить 2 см на 1 м. Для поворотов лучше всего использовать тройники с углом в 45 град., так как наличие прямых углов сильно затрудняет прочистку засоров.
Выпуск из унитаза может быть нескольких видов:
- Вертикальный, соединяется со стояком под потолком нижнего этажа. Используют владельцы частных домов, пряча соединение в подвальное помещение.
- Косой выпуск, с ним не страшна разгерметизация. Просто придвиньте выпуск к раструбу канализационной трубы.
- Прямой выпуск позволяет сократить расстояние от стены до унитаза.
Все виды подключений имеют свои особенности.
Сиденье из полипропилена или дюропласта
Главное преимущество сидушек из полипропилена в их невысокой стоимости. Они быстро теряют товарный вид, покрываясь царапинами. Полипропилен – «холодный» материал и довольно хрупкий.
Дюропласт по внешнему виду напоминает керамику и имеет лучшие качества:
- устойчив к царапинам;
- не разрушается под действием ультрафиолетовых лучей;
- устойчив к слабым кислотам;
- прочный.
Минус изделий из дюропласта заключается в высокой стоимости.
Как должен работать сливной механизм для унитаза
Исправный сливной механизм обеспечивает качественный смыв нечистот из унитаза в канализацию. При этом, в действие его можно привести всего лишь нажатием на кнопку или рычаг.
На сегодняшний день можно встретить множество конструкций сливных устройств, но, как правило, все они взаимозаменяемые. Если, конечно, созданы для установки в стандартный бачок и имеют обычные крепежные отверстия.
Принцип работы сливной системы для унитаза очень прост. Воду в бачке удерживает клапан. Кроме этого, он перекрывает отверстие слива. Нажатие на кнопку или рычаг способствует поднятию клапана, после чего вода поступает из бачка в чашу. Затем клапан возвращается в исходное положение, перекрывает слив, после чего вода начинает набираться в бачок.
Кроме этого, в конструкции присутствует переливная труба, имеющая открытый верх. Она необходима для предотвращения вытекания из бачка воды, поднявшейся выше установленного уровня. Вся лишняя вода будет вытекать в чашу унитаза.
Течет сливной бачок что делать?
По мере эксплуатации унитаза могут, при износе основных частей запорных механизмов, могут возникнуть различные течи, доставляющие неудобства.
Благодаря специальным техническим мерам производители унитазов исключили возможность переполнения унитазного бачка, чтобы предотвратить его протекание на пол. Практически все унитазы имеют специальные дренажные отверстия, куда попадает вода в том случае, если какой-то из элементов механизма наполнения выходит из строя. В этом случае унитаз, как бы, находится в постоянном режиме смыва, вода течет без остановки.
В случае, если течь сливного бачка незначительная, то основным неудобством будет только звук воды и следы подтеков внутри самого унитаза. В том случае, когда утечка значительная, возникают дополнительные траты на воду – расход воды становится значительным.
Ремонт унитазного бачка необходимо начать с диагностики, чтобы выяснить какой узел смывного механизма вызывает течь.
Запорный клапан бачка. Чаще всего запорный клапан бачка представляет собой пластиковый клапан с резиновой окантовкой, который закрывает горловину бачка и под давлением воды запирает течение воды. Чаще всего начинает подтекать именно сливная горловина бачка, и проблему нужно искать либо в прокладке горловины, либо в окантовке клапана.
Прежде чем производить замену запорного клапана или прокладки горловины, нужно проверить их на наличие грязи. Поскольку водопроводная вода не является полностью очищенной, внутренние части унитаза, все механизмы сливного бачка могут покрываться налетом ржавчины или грязи. Иногда достаточно просто протереть резиновую прокладку унитаза, либо окантовку сливного клапана, и он снова будет работать.
Другой причиной выхода из строя сливного клапана является разрушение резиновой его части в следствие физического износа. Тогда все резиновые части сливного отверстия и клапана бачка подлежат замене.
Запорный водопроводный клапан. Данный тип клапана также может выйти из строя при активной эксплуатации унитаза. На сегодняшний день есть несколько типов клапанов – прямого типа – когда механизм открытия и закрытия клапана напрямую связан с поплавком, либо обратного типа, когда открытие клапана происходит из-за снижения давления внутри блокирующей мембраны. Когда давление воды внутри блокирующей мембраны уменьшается, происходит открытие второй мембраны – впускной.
Именно в этом блоке чаще всего происходит износ резиновой мембраны, за счет чего клапан начинает либо протекать, либо перестает закрываться. Данный тип клапанов получил наибольшее распространение за счет высокой скорости наполнения унитазного бачка, однако ремонт его наиболее затруднителен. Чаще всего, подлежит замене либо резиновая мембрана, либо весь запорный механизм целиком.
Виды арматуры для смывных бачков
Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.
После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.
Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.
Раздельные и совмещенные варианты
Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.
Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.
В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.
В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.
В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.
Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.
Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.
Унитаз с двойным сливом
Чтобы выбрать экономный бачок нужно знать, какие отличия он имеет. Кнопка смыва разделена на две части, либо представляет две отдельных кнопки. В остальном, внешне унитазы очень похожи, основное различие заключается в принципе работы двухрежимного слива:
- первый спускает весь запас в бачке;
- второй расходует половину.
Некоторые фирмы не ограничиваются двумя режимами и устанавливают добавочные, с еще меньшим объемом слива воды. Внешне конструкция слива представляет цельный корпус во весь бачок, как и в однокнопочных механизмах.
Кнопки бывают также разных видов, различаясь по принципу работы и месту расположения. На рынке встречаются:
- стандартные конструкции на бачке;
- механические кнопки на подвесных конструкциях;
- пневматические настенные кнопки;
- сенсорные панели.
Распространены пневматические модели, вмонтированные в стены, а все потому, что их можно размещать на расстоянии больше двух метров от самого бачка. Такую систему можно встретить в общественных местах, где нужно расположить несколько унитазов. В жилых квартирах преобладают первые два вида, из-за их компактности.
Устройство различных механизмов слива
Видео: ТЕЧЕТ УНИТАЗ? БАЧОК УНИТАЗА НЕ ДЕРЖИТ ВОДУ? → ПРИЧИНЫ И УСТРАНЕНИЕ ПРОТЕКАНИЯ!
Видео: Замена и настройка арматуры в смывном бачке на унитазе!
Внутри каждого сливного бака установлен механизм спуска воды.
Сегодня существует несколько разновидностей этой конструкции:
- Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
- Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
- Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
- Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.
По типу подсоединения водопроводной арматуры все бачки для слива разделяют на две группы.
Боковая подводка воды
Подводка подсоединяется с правой стороны или слева. Бак в большинстве случаев оборудуется 2-мя дырочками. Нерабочее перекрывается специализированной заглушкой. Главными минусами подобных баков считается шумность при наполнении емкости водой и неэстетичное подключение трубы для водопровода, которую нереально завуалировать.
Унитазы с нижней подводкой воды
Подающая воду труба подсоединяется снизу бачка. Аналогичным образом можно спрятать арматуру водопровода. Также, при наполнении емкости водой создается самый маленький шумовой фон. Каждая из разновидностей бачков для слива находит собственных потребителей и применяется в самых разных моделях унитазов.
Главные детали сливного бачка
Конструктивно все вариации бачков для слива устроены примерно одинаково. Любой из них имеет три ключевых механизма.
Сливной механизм или арматура запорного типа нужна для регулирования водного слива в емкость унитаза. Предупреждает утечку жидкости из резервуара. В процессе наполнения емкости находящаяся в ней вода содействует тому, что отсечной клапан прижимается к отверстию для слива очень плотно, что предохраняет стекание воды в чашу. Если встречается постоянное подтекание воды, возможно, связано это с поломками отсечного клапана.
Наливной клапан соединяется с подающим воду устройством. Предназначается для контроля над уровнем жидкости в сливном баке. Прекращает подачу воды, как только она достигнет конкретного уровня. Для определения количества жидкости в бачке применяется поплавок, объединенный стержнем с наливным клапаном. Не зависимо от того, где размещен наливной – клапан с боковой стороны или снизу – поплавок располагается в баке вертикально. В устаревших моделях – в горизонтальном положении.
Видео: Очередной секрет ремонта унитаза
Видео: Лопнул бачок унитаза ? не беда, исправим.
Механизм перелива и слива представлен арматурой, оборудованной пусковой кнопкой или рычажком. Предназначается для устранения перелива воды из бачка при неисправности поплавкового клапана. Система перелива совмещается со сливом, при нажатии на кнопку пуска она активируется. Ненужная вода отводится в канализацию. Значимый элемент механизма – поплавковый кран. Протечки воды из бачка очень часто связаны с его функционированием.
Клапан поплавковый в устаревших моделях был везде распространен. Поплавок подымается вместе с приходящей в емкость водой и на определенном уровне перекрывает клапан
Следует иметь в виду, что все популярные поломки бачка для слива связаны с данными механизмами. И для устранения проблем придется менять или настраивать собственно эти элементы.
- Регулировка уровня воды в бачке унитаза
- Почему потеет бачок унитаз
Если же возникли сколы или трещины на поверхности бака, быстрее всего, его понадобится поменять. Не обращая внимания на заявления изготовителей, значительная часть современных клеящих составов, применяющихся для работ по ремонту, не как правило справляются с подобной задачей.
Как отрегулировать уровень воды в бачке
Немаловажным является и этап регулировки уровня воды в бачке. Как правило, с завода механизм настроен на набор максимального количества воды. Однако часто это приводит к избытку жидкости в бачке. В результате вода переливается через сливную трубу.
Чтобы не допускать перелива воды, необходимо уменьшить ее объем.
Перед началом регулировки системы слива унитаза нужно обязательно перекрыть воду. Далее нужно отыскать винт, который находится на поплавковом механизме. Количество воды можно отрегулировать путем откручивания или закручивания данного винта.
При этом, для уменьшения объема воды винт закручивается, а для увеличения – откручивается. Таким образом, происходит изменение места расположения поплавка.
Для проверки изменений необходимо включить воду и дождаться, пока она не наберется до заданного уровня. При желании, воду можно снова перекрыть и заново отрегулировать винт.
Если из бачка все время втекает вода в чашу, то эту проблему тоже можно устранить вышеуказанным способом. Скорее всего, нужно опустить поплавок. Если в бачке установлен рычажный поплавковый механизм, а подача воды осуществляется с боку, то изменить уровень можно путем выгибания рычага поплавка.
Зачастую, для достижения желаемого результата необходимо достаточно много раз выгибать рычаг. Чаще всего в качестве рычага выступает латунная проволока. Она толстая и крепкая, из-за чего не стоит бояться ее сгибать и разгибать.
Правильная регулировка предполагает сгибание элемента посередине. Поплавок, при этом, будет либо подниматься, либо опускаться. Чем он выше, тем больше воды наберется в бачок и наоборот.
Иногда можно столкнуться с пластиковым рычагом, вместо металлического. Такая конструкция предполагает регулировку уровня воды путем передвижения пластиковой шпильки вдоль оси. Если же шпильку попытаться согнуть, то она попросту треснет.
При условии, когда унитаз рассчитан на нижний подвод воды, для регулировки уровня необходимо сдвинуть поплавковый элемент вниз или вверх. После этого он фиксируется специальными зажимами или гайками.
Виды
Наиболее распространен кнопочный механизм. В отличие от старых рычажных моделей они более функциональны и удобны в использовании. Принцип работы кнопочных устройств достаточно прост – с помощью системы рычагов происходит водоотвод при нажатии кнопки.
Если же говорить о полной классификации, то можно выделить следующие виды.
- Рычажная. Водоотведение происходит при поднятии запорной мембраны. Поток воды прекращается в тот момент, когда опускается рычаг. В настоящее время такие модели практически не используются.
- Кнопочный. Как видно из самого названия, спуск воды выполняется при нажатии кнопки. Она активирует систему рычагов, которые удерживают в мембрану в открытом состоянии до достижения определенного уровня воды в емкости. Может быть одноуровневой (спуск всего объема) либо двухуровневым ( в конструкции имеются две кнопки, одна из которых активирует полный слив, а вторая – частичный.
- Автоматически. Устанавливается преимущественно на дорогих моделях. Водоотвод осуществляется автоматически, при передаче соответствующего сигнала от сенсоров.
Выбор той или иной модели напрямую зависит от конструкции сливного бачка
Особое внимание следует уделить месту расположения шланга подвода воды. Оно может быть либо боковое, либо нижнее
Совет
Зачастую производители дают возможность выбора комплекта запорной арматуры с теми или иными видами подключения водопровода.
Регулировка поплавка
Для этого необходимо осуществить следующие действия в таком порядке:
- Прежде всего нужно снять крышку бачка унитаза. Чаще всего для этого будет достаточно просто открутить крепление кнопки, после чего можно будет свободно снимать крышу. Однако, есть и такие варианты, в которых необходимо, немного приподняв крышку, внутри отсоединить держащую её цепочку.
- Далее доступ к основным необходимым механизмам устройства будет открыт. Сама настройка зависит от устройства конкретной системы. В том случае, если поплавок смонтирован на латунном варианте рычажка, достаточно просто погнуть последний вручную. За счет этого изменится положение поплавка, а соответственно и максимальный уровень воды. Когда же такой рычажок делается из пластика – осуществляется регулировка при помощи винта. Есть также и иные модели, где поплавок смонтирован на специальной пластмассовой трещотке. Именно она его и держит в нужном положении. Очень редко, но встречаются и такие варианты, где этот элемент крепится к металлической спице. В подобном случае для осуществления регулировки достаточно немного уменьшить расстояние между фиксирующими пластинами.
- Когда все манипуляции с механизмом были завершены, нужно установить обратно крышку и спусковое устройство.
Замечание мастера: если поплавок перестает вообще реагировать на изменения уровня воды, то это будет свидетельствовать о потере его герметичности. Для устранения такого дефекта нужно найти, где в нем пробоина и заделать её.
Настройка
Компакт собран, остаётся смонтировать наполнительную и сливную арматуру, и отрегулировать их. Сливная арматура монтируется весьма просто. Она вставляется в клапан, который был установлен ранее и поворотом вправо защёлкивается на своё место, далее необходимо наладить сливную систему.
Наладка подразумевает установление нужной высоты арматуры, фактически подгонка её под высоту бачка и настройка количества сливаемой воды за одно нажатие. Поскольку у нас арматура, которая имеет эконом-слив, то есть имеет две кнопки для нажатия, одна обеспечивает слив полного объема бачка (примерно 6л), другая уменьшенное количество, как правило, это половина от полного объема (примерно 3л).
Покупка компакта с такой функцией экономически оправдывает себя, если стоит счётчик на воду. Соответственно и настраивать будем и полный слив и половинный.
Итак, арматуру защёлкнули. Теперь необходимо с помощью стойки (3) (см. рисунок3) отрегулировать высоту, так чтоб нажимной стержень (2) был на уровне высоты бачка без крышки. Далее, на корпусе имеется ползунок, который отвечает за количество сливаемой воды.
Выставьте его в крайнее нижнее положение, чтоб остатка воды в бачке не оставалось после слива, или же в крайнее верхнее положение, чтоб слив воды был менее 6 л. С обратной стороны на трубке перелива (5) есть маленький зеленый поплавок, передвигая который можно отрегулировать количество сливаемой воды для половинного слива. При необходимости саму трубку перелива так же можно отрегулировать, поднимая и опуская.
Поплавок монтируется в последнюю очередь.
Он представляет собой клапан, который соединён с поплавком. Вода проходит сквозь клапан и, наполняя бачок, поднимает поплавок. Поплавок в свою очередь, при полном наполнении нажмет на клапан и перекроет подачу воды. После нажатия кнопки слива, поплавок вновь опускается вместе с уровнем воды и весь цикл повторяется. Рассмотрим, из чего состоит поплавок, как его смонтировать и отрегулировать количество воды, поступающей в бачок.
Согласно рисунку, поплавок состоит из:
1. Резиновая коническая прокладка
2. Гайка
3. Труба подводящая
4. Корпус клапана
5. Регулировочный стержень
6. Поплавок
7. Направляющая для поплавка
На рисунке очень точно показано, как монтировать поплавок. Вставляем трубку (3) в отверстие подвода и зажимаем гайкой (2). Далее к трубе будет подводиться шланг с водой. Регулировка поплавка подразумевает установление высоты, на которую будет подниматься поплавок по мере поступления воды. Отщелкиваем стержень (5), выставляем нужную высоту и защёлкиваем обратно.
Всё практически готово. Наш бачок собран и отрегулирован, если всё сделано правильно, то поршень слива должен ходить легко от нажатия и поплавок без усилий подниматься и опускаться.
Накрываем бачок крышкой и закручиваем кнопку на место.
Дальше, в зависимости от комплектации, устанавливаем сидение.
Компакт готов, подключайте и пользуйтесь!
Регулировка объема набираемой воды
При желании можно легко регулировать количество воды, набираемой в бачок. Это необходимо, если унитаз плохо смывается или воды слишком много и есть необходимость уменьшить ее объем.
Для изменения объема наполнения нужно снять крышку бачка и выполнить несложные действия. Но прежде чем приступать к регулировке, сначала следует разобраться с устройством бачка.
Видеоролик ниже поможет в этом:
Вариант #1 – для систем с боковой подачей
Такие механизмы оборудованы рычагом, изготовленным из толстой металлической проволоки. Он соединяет клапан и поплавок. Чтобы поднять или опустить поплавок, необходимо немного согнуть проволочный рычаг.
После этого следует убедиться, что в бачок набирается нужное количество воды. Если нет – еще немного подогнуть проволоку. Приподнимая рычаг, можно увеличить объем воды, опуская – уменьшить.
Такой вариант подходит только для тех бачков, в поплавочной системе которых используется металл.
Во многих современных моделях вместо металлических частей используются пластиковые. Такие рычаги невозможно согнуть, но можно по их оси перемещать сам поплавок с помощью крепежного винта, предусмотренного конструкцией.
Поплавок может быть закреплен резьбой или защелкой. Если в конструкции применена защелка, то ее отжимают. Для увеличения объема воды в бачке поплавок перемещают ближе к корпусу клапана.
В результате уменьшается длина рычага. Если нужно снизить уровень воды, поплавок передвигают дальше от корпуса.
Это самая простая конструкция сливного бачка с боковой подачей воды. В качестве рычага использована латунная проволока. Слегка изменив угол ее наклона, можно уменьшить количество воды в бачке. Если в доме установлен счетчик, это отличный способ экономии на коммунальных платежах
Вариант #2 – в бачках с нижним подводом
Если конструкция с нижней подачей воды, ее можно отрегулировать еще проще, чем систему с боковым подводом. В механизме есть специальный ограничитель уровня воды, соединяющий рычаг клапана и поплавок. Его можно удлинить или укоротить.
Поплавок на ограничителе закреплен с помощью резьбы. Чтобы отрегулировать уровень воды в бачке, нужно изменить его высоту с помощью пластмассовой гайки.
Главное преимущество конструкций с нижней подачей воды заключается в простоте установки и обслуживания. При ремонте или замене проблемы возникают крайне редко
Как устранить неполадки при непрерывном заполнении и утечке
Для этого полностью необходимо перекрыть подачу воды в бачок. Изучите целостность всех запорных систем и арматуры. Вполне вероятно, что проблема протечки – в перекосе арматуры или системы слива.
ФОТО: snus-outlet.ruЕсли подтекает унитаз снизу при смыве, нужно проверить, в каком состоянии находится кнопка, и выяснить, что могло поспособствовать такому положению вещей
Когда сливной клапан не полностью перекрывает воду, возникает протечка. Причиной этого может стать поломка устройства либо его засор.
Перекос поплавка или сливного клапана
В этом случае вода будет постоянно утекать. Достаточно поправить «грушу», проверить её плотное прилегание к седлу, чтобы устранить проблему протечки воды. Перекошенный поплавок не даёт закрыться подающему клапану. Бачок беспрерывно заполняется водой, которая стекает в чашу унитаза через переливную трубку.
ФОТО: m.onlinetrade.ruДля устранения проблемы необходимо поправить поплавок, заодно проверив его герметичность
Негерметичный поплавок
Очень часто пластиковый поплавок может потерять герметичность. Из-за этого вода проникает внутрь его корпуса и он перестает выполнять свои функции, всплывать на поверхность. В этом случае рычаг остаётся в положении «закрыто».
Существует два варианта решения проблемы:
- покупка и установка аналогичного или похожего поплавка;
- ремонт изношенного поплавка при помощи герметика, клея, разогретого пластика и других подручных материалов.
После ремонта или замены поплавка следует отрегулировать уровень наполнения бачка.
Неисправность клапана подачи
Очень часто причиной несправной работы слива унитаза является неисправность клапана подачи. Проверьте работу клапана, искусственно прижав его ко дну. Если это действие не позволяет остановить подачу воды, поплавковый механизм подлежит замене. Регулировочный винт впускного донного клапана вывинчивают до предела, чтобы максимально поднять поплавок.
ФОТО: rulandia.ruЕсли вода продолжает течь, механизм подачи демонтируют, чтобы устранить поломку или установить новый
Негерметичное прилегание сливного клапана к седлу
Очень часто смывной бачок не может удержать воду из-за деформации уплотнительного кольца. Оно может деформироваться, сдвинуться, лопнуть. Подробно о том, как выбрать и заменить прокладку между бачком и унитазом, мы говорили в одной из наших статей.
Для устранения проблемы требуется:
- перекрыть воду и опустошить ёмкость;
- демонтировать бачок;
- открутить фиксирующую гайку и снять сливной механизм;
- снять уплотнительную прокладку, очистить её от загрязнений, зашлифовать до гладкости мелкозернистой наждачной бумагой бороздки, если они появились в процессе эксплуатации;
- промыть бачок и сливной механизм, установить всё на место.
Как мы уже говорили, выбирать уплотнитель следует в зависимости от производителя, размера унитаза, формы резинки.
ФОТО: ledsshop.ruОчень часто уплотнительная резинка может деформироваться, если на ней скопился осадок, известь
Как устроен сливной бачок изнутри?
Абсолютно любой бачок для туалета вне зависимости от своих конструктивных особенностей осуществляет наполнение сливной ёмкости водой, нормирование объёма жидкости и непосредственный смыв унитаза. При этом стандартная керамическая ёмкость имеет следующие конструктивные элементы:
- клапан подачи воды;
- устройство перелива;
- сливной клапан.
Клапан подачи воды – конструктивный элемент бачка, отвечающий за поступление жидкости из водопроводной системы. Помимо этого такой механизм контролирует объём воды в бачке. Для контроля уровня жидкости в сливной емкости она оснащается поплавком. Принцип функционирования поплавкового крана основан на всплывании поплавка, который поднимает рычаг, приводящий в действие, пробку, блокирующую, поступление воды в ёмкость при достижении ею определённого уровня.
В свою очередь, устройство перелива отвечает за перенаправление излишков воды непосредственно в унитаз. Оно необходимо, для того чтобы не допустить переполнения бачка. Конструктивно механизм является небольшой трубкой из пластмассы, которая расположена в центральной части бачка. При этом чтобы отрегулировать уровень воды в бачке этот механизм опускают вниз или поднимают вверх, соответственно уменьшая или увеличивая объём жидкости.
Сливную арматуру в сливном бачке устанавливают для обеспечения выхода воды из бачка непосредственно в унитаз. При нажатии на кнопку слива она посредствам специального рычага запускает механизм спуска воды из бачка, которая и смывает отходы человеческой жизнедеятельности в канализацию.
