Как подключить проходной выключатель (управление светом из двух и более точек)

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Рекомендации

При монтаже выключателей необходимо обязательно убедиться в отсутствии электротока при помощи индикатора.

Наиболее удобной высотой для удобства эксплуатации считается 900 мм от пола. От дверного проема выключатель лучше размещать на расстоянии 200 мм.

В случае установки устройства на улице, следует приобретать выключатели с классом защиты не менее IP44.

Перед монтажом сначала нужно при помощи индикатора определить фазовый провод и провести его маркировку. Это облегчит дальнейшее подключение проходного выключателя.

В распредкоробке соединение проводов лучше выполнять не при помощи скрутки, а посредством соединительных колодок, клеммников и зажимов.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

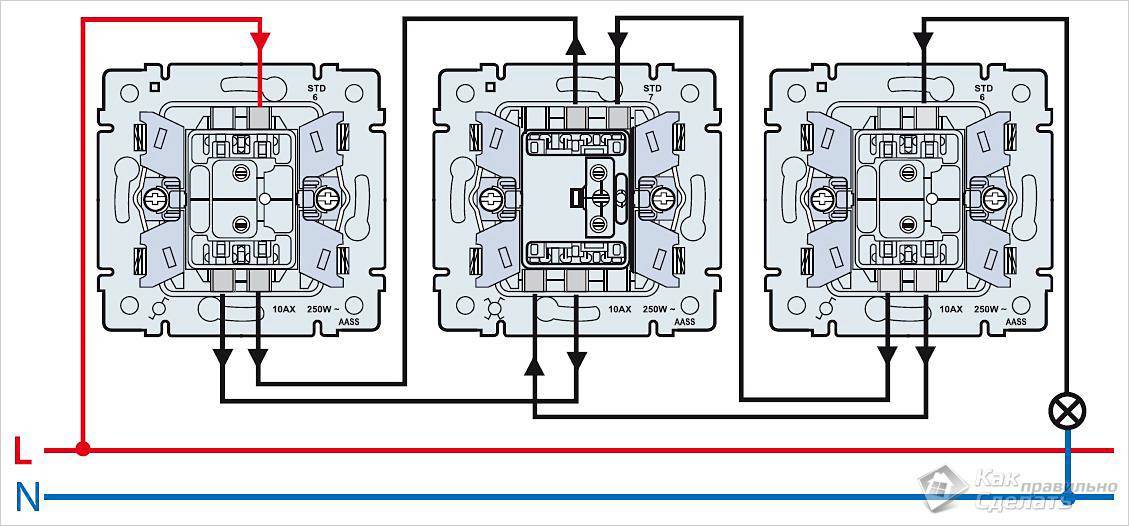

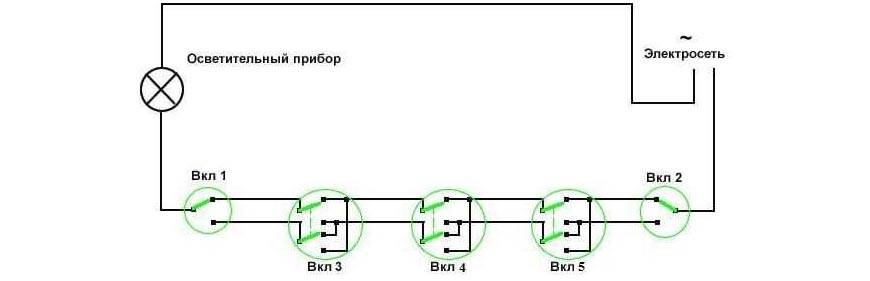

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

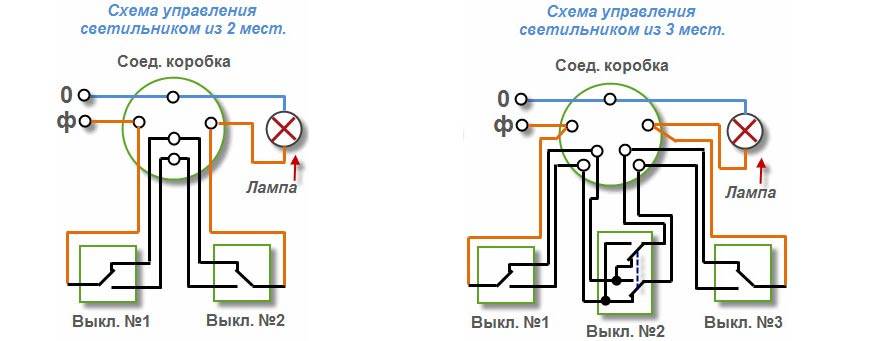

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

• у обычного одноклавишного 2 контакта;
• у проходного -3;
• у перекрёстного — 4.

У одноклавишного проходного выключателя 3 контакта

У обычного одноклавишного выключателя 2 контакта У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Применяется в складских помещениях

Применяется как украшение интерьера

Используется в жилых помещениях

Управляет 2-мя цепями

Используется в помещениях с повышенной влажностью и для уличного освещения

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики

Напряжение	220–230 В
Сила тока	10 А
Материал корпуса	термопласт поликарбонат пластик

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Фаза на лампочке проходного выключателя

Рассмотрим, как не должна выглядеть схема подключения двухклавишного проходного выключателя. Подобная ситуация поднимается часто в видеосюжетах мастеров, но встречаются в сети картинки, где нулевой провод приходит на розетку слева. Чего уж говорить о лампочке. Представьте ситуацию:

1. Приходит электрик в санузел поменять лампочку.
2. Взял стремянку, отрубил выключатель, лезет наверх.
3. Снимает плафон одной рукой, вторая занята отвёрткой, лезет вниз все это положить.
4. Взбирается назад с фонариком, светит им, зажав плечом и видит, что внутри набились какие-то насекомые.
5. Не отпуская фонарик, кладёт лампочку в наплечную сумку и думает – дай-ка я сейчас пальцем прочищу патрон.
6. Лезет, для удобства схватившись за стальную трубу. И вдруг – удар!

Освещение ставится так, как показано на первом рисунке, по-другому не делается, как часто бытовало в советских домах. А теперь, как понять, проведён ли монтаж верно либо допущена грубая ошибка. Если выключатель (любого типа) двух клавишный, к нему подходят три электропровода:

• Две нейтрали, идущие от патронов с лампочками.
• Единственная фаза, берущая начало от распределительного щитка.

Проверить это просто, не потребуется выключение света. Если снять аккуратно шлицевой отвёрткой кнопки с выключателя, обычно за ними обнаруживаются зажимные винты, куда эти электропровода и подходят. По количеству жил увидим три штуки. Причём расположенных несимметрично. Лежащие парой, идут от патронов, и щуп на них светиться не должен. Одинокий провод выключателя должен оказаться по определению фазой. Теперь остаётся взять щуп и проверить правильность.

Если наоборот, то удостоверимся, что все понято правильно. Берём стремянку и выкручиваем лампочки. Если фаза на выключателе пропала (точнее, две фазы), выводы верны на 100%: на патронах присутствует напряжение 220 В, чего допустить нельзя. Чтобы исправить эту непростительную оплошность электриков, не потребуется протягивать электропроводку заново, как подумает новичок. Нужно просто вырубить питание квартиры, проверить это через доступные розетки, брать стремянку и лезть в распределительные коробки. Любым методом (и при помощи тестера) находится тройка нужных электропроводов, и все меняется местами. Чтобы на патроны теперь выходили нулевые электропровода, а одиночный на выключателе стал фазой.

Провода и контакты

Как это проверить, теперь известно, так как щуп держим в руке. Лезем в выключатель и находим расположение фаз (одна штука) и нуля (две штуки). Причём лампочки выкручены, и ошибиться сложно. Перед окончательным пуском иллюминацию возвращаем обратно, возвращаемся к выключателю и пробегаем щупом. Если неизменно, проводим тестовый запуск освещения.

Теперь, когда точно правильно выполнена раскладка электропровода, устанавливаем проходные выключатели Legrand либо прочей марки.

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала. Здесь мы рассмотрели наиболее типовую и простую проходную модель

Торговля предоставляет их большое разнообразие

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Кроме клавиш для управления могут использоваться:

• сенсорное устройство;
• пульт ПДУ;
• другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Недостатки

Какие недостатки есть у импульсных реле? Некоторые модели
отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его
помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них
клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как – ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных “плюшек”.

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

1. Сенсорные прямого действия.
2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

1. Фазная линия соединяется с клеммой «L».
2. Линия «L1» образует одну зону освещения.
3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
2. После звукового сигнала снять касание и перейти к следующему прибору.
3. Касание сенсора второго прибора.
4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

• Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
• Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Конструктивные особенности

Прежде чем рассматривать возможные варианты подключения проходных выключателей, необходимо хорошенько разобраться в его конструктивном исполнении и принципе действия, тогда всё станет понятным и схема включения его в общую электрическую сеть не покажется такой уж сложной.

Внешне такой аппарат ничем не отличается от обыкновенного выключателя. Тем не менее, они выполняют абсолютно разные функции. Обычный аппарат имеет два состояния:

• «включено», в этом случае происходит замыкание электрической цепи, по которой протекает ток и напряжение поступает на осветительный прибор, в результате чего лампы загораются;
• «отключено», электрическая цепь при этом разомкнута, ток доходит лишь до места разрыва цепи, напряжение на светильник не поступает, лампочки соответственно не горят.

Даже если вы поставите два обычных выключателя на одну лампочку в разных концах помещения, получится просто цепь последовательного соединения элементов, управлять освещением из 2 мест не получится.

Основное отличие проходного выключателя от обычного заключается в контактной системе.

обычный выключатель имеет 2 контакта

Обыкновенный аппарат имеет два места для подсоединения проводов, то есть по одному контакту на входе и на выходе. А внутри контактной системы расположен подвижный элемент, который при воздействии на него с помощью привода с клавишей, замыкает либо размыкает входной и отходящий контакты.

проходной выключатель имеет 3 контакта

Конструкция проходного выключателя отличается тремя контактами – одним на входе и двумя на выходе. Когда вы будете нажимать клавишу и с её помощью воздействовать на внутренний подвижный элемент (в данном устройстве он перекидного типа), он в любом случае будет замыкать одну либо вторую цепочку, посередине он стоять не может. То есть всегда есть цепь между входом и одним из выходов, внутренний подвижный элемент как бы перекидывается на один выход либо на другой.

Так выглядит и работает контактная система проходного выключателя. Ну а сверху, он, как и обычное устройство, имеет пластиковую защитную рамку и клавишу, с помощью которой происходит переключение. Единственное отличие — на клавише имеются небольшие треугольники, как будто направленные в разные стороны стрелочки, именно по такой маркировке можно отличить проходной коммутационный аппарат от обычного.

Обратите внимание! За счёт того, что проходные выключатели являются, по сути, аппаратами, дублирующими друг друга, их клавиши не имеют чётко определённого положения «включено» и «отключено». Положение клавиши каждый раз может быть разным, в зависимости от того, в каком состоянии на данный момент находятся контакты парного устройства.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.
