Подключение точечных светильников

Подключение точечных светильников на 12 В

Подключение встраиваемых светильников со светодиодами на 12 В отличается от обычного варианта тем, что в системе есть преобразователь. Он понижает напряжение и подает его на лампы.

Провод фазы нужно вначале завести на выключатель, от него пустить на преобразователь. Ноль следует завести напрямую в блок, а от него уже распределить по светильниками, так же сделать и с фазой. Земля ведется напрямую к оборудованию, через блок она не идет.

Схема подключения с трансформатором на 12 В.

Если нужно подключить свет через двойной переключатель, нужно использовать 2 преобразователя. Если надо реализовать несколько режимов, лучше поставить диммер.

В этом видео рассказывается, как правильно сделать электропроводку для точечных светильников.

Как подобрать трансформатор

Чтобы светодиодные точечные светильники работали нормально, нужно правильно определить мощность драйвера. Для этого вначале надо суммировать показатели всех ламп. К результату добавить примерно 20% запаса. Например, если общая мощность светильников 200 Вт, то трансформатор нужно поставить на 240-250 Вт.

Если ламп много и нужен мощный преобразователь, проще распределить нагрузку на два драйвера. Это выйдет дешевле чем один, но мощный. Кроме того, вы сэкономите место, так как с ростом мощности размеры корпуса сильно увеличиваются.

Подключить точечные светильники самостоятельно не составит труда, если разобраться со способом их установки и подобрать правильную схему. Главное – использовать качественный кабель и делать соединения максимально надежными.

Схема разводки проводов при подключении в сеть 220 В

Это самый простой способ, не требующий установки преобразователей. Большая часть современных светильников рассчитана на напряжение 220 В, поэтому проблем с подключением не возникнет. Надо выбрать подходящую схему, так как есть два основных варианта и у каждого есть свои плюсы и минусы.

Последовательный вариант

Подключение точечных светильников этим способом отличается простотой и самым низким расходом кабеля. Но при этом соединять в последовательную цепь стоит не больше, чем 6 светильников, иначе проводка будет подвергаться высоким нагрузкам и опасность перегрева вырастет в разы. Подключать следует так:

  1. Фазу завести на выключатель, от него протянуть к первому светильнику. Его соединить со следующим и так далее до последнего элемента.
  2. Ноль нужно вести напрямую к последнему светильнику и подключить только там. В итоге при включении света цепь замкнется и все лампочки одновременно загорятся.
  3. Если есть заземление, то его подают на соответствующий контакт каждого светильника. Можно подключить землю из ближайшего выключателя или розетки.
  4. Лучше всего использовать не кабель, а одножильные провода, так как один идет сразу к последнему светильнику, а второй постоянно разрывается. Так можно сэкономить.

Схема последовательного подключения.

Так как при последовательном подключении энергия распределяется на все лампочки, свет может быть тусклым. Но если поставить светодиодные варианты, то напряжения хватит и разницы в яркости практически не будет.

Помните! Если в последовательной цепи перегорит одна лампочка, то перестанут работать все. Придется извлекать их по порядку, чтобы найти вышедшую из строя и заменить.

Параллельное подключение

Эта схема подключения предполагает отдельное подключение каждой лампы, что позволяет работать всем светильникам с максимально возможной мощностью. Вариант пользуется наибольшей популярностью, его применяют почти всегда. Подходит для любого числа встроенных светильников. Первый вид – шлейфное подключение, особенности такие:

  1. Способ достаточно прост и предполагает подвод провода к первому выключателю, от него ко второму и так далее до самого конца. Фаза идет через выключатель, а ноль из распределительной коробки. Он также соединяется со всеми лампами последовательно.
  2. Если используется двухклавишный выключатель, то схема усложняется за счет большего количества проводов и подключения двух независимых контуров. При этом принцип работы остается тем же.

Шлейфное подключение с двухклавишным выключателем.

Если перегорает одна лампочка, то перестают работать все, расположенные за ней. Поэтому определить сгоревший элемент очень легко.

Лучевое подключение – самое сложное, но и самое надежное и практичное. В этом случае расходуется больше всего кабеля, так как он ведется к каждому светильнику отдельно. Перед началом работы нужно завести питающую жилу на середину помещения, чтобы до всех светильников было примерно одинаковое расстояние. Помнить следующее:

  1. Вести отдельный провод фазы и нуля к каждой лампе отдельно. Разводка похожа на лучи солнца, отсюда и пошло название.
  2. Главное – сделать надежное соединение, так как к питающей жиле может подходить большое количество проводов. Для этого можно использовать пайку, купить специальную колодку или приспособить стандартную винтовую так, как показано на фото ниже.
  3. Из-за сложности и большого количества кабеля способ применяется реже, чем шлейфное подключение. Главная проблема – надежное соединение нескольких проводов.

Простой вариант соединения стандартной колодкой.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина – 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе

Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

  • Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
  • На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
  • К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Как установить люстру на натяжной потолок

Люстра может крепиться на крюк, а так же на линейные или крестообразные планки.

Крюк. В зависимости от количества плафонов у люстры, крюк может быть на резьбе — вкручивается в дюбель или забитую в высверленное отверстие пробку. Используется для люстр с 3-5 рожками. Для более тяжелых осветительных приборов используют крюк-бабочку. Для этого в бетонном перекрытии высверливается отверстия до внутренней полости плиты. В него загоняется крюк до раскрытия лепестков.

Крюк-бабочка для тяжелых люстр.

Чтобы декоративный колпак имел жесткий упор и фиксировал осветительный прибор над натянутой пленкой, к перекрытию потолка крепиться жесткий каркас из фанеры. Для этого в нем посредине перфоратором или дрелью с насадкой-коронкой вырезается круглое отверстие под провода и подвес (трос или цепочку).

Затем с помощью перфорированной ленты дюбелей и саморезов фанера крепится к основному потолку так, чтобы крюк и кабель были над вырезанным отверстием. Длина прямого подвеса или перфорированной ленты должна быть с запасом.

Как и в случае со встроенными светильниками, платформа прижимается руками к перекрытию, чтобы после окончания работ по устройству натяжного потолка ее можно было потянуть вниз до контакта с поливинилхлоридной пленкой или тканью полиэстера.

Элементы крепления люстры.

После установки натяжного потолка, в полотне вырезается отверстие, но только после наклеивания пластикового кольца (его можно вырезать самостоятельно из любой пластмассы, так как не требуется термозащита пленки, а только предотвращение ее разрыва).

Через отверстия в пленке и фанере люстра подключается через клеммный блок к проводам, а затем подвешивается на крюк. Если подвесить сразу — сложно проводить соединение проводов. Завершается процесс поднятием декоративного колпака к потолку, до упора. Если все же фанера легла не плотно и колпак оставляет след на полотне, то нужно опустить или каркас или колпак.

Планка. Производители люстр для крепления их к потолку используют также одну или две планки (располагаются крестом под прямым углом). В этом случае берется брус под каждую планку (немного длиннее, чтобы люстра не качалась) и крепится к потолку перфорированной металлической лентой. Но перед этим в сплошном брусе посредине высверливается отверстие под болт.

Если люстра легкая, болт можно заменить саморезом. Тогда высверливать отверстие нет необходимости. Второй брус разрезается пополам и так же крепиться к перекрытию, а для большей устойчивости с помощью углового крепежа и к первой планке. Длина крепежных стоек должна быть с запасом, чтобы при необходимости брус можно было опустить вниз к натянутому потолку.

Крестообразное основание для крепления люстры фиксируется с помощью дюбелей и саморезов.

После того, как пленка ПВХ или полиэстер будут натянуты для установки люстры необходимо:

  • концы планок с вставленными болтами обмотать изолентой, чтобы не повреждалось полотно потолка;
  • накладную планку прикрепить к брусу;
  • подключить люстру через клеммы к электросети;
  • корпус люстры прикрепить к планкам;
  • место крепления закрыть декоративным колпаком — поднять его до натянутого потолка.

Декоративный колпак скроет провода и отверстие.

Порядок подключения освещения своими руками

Планирование. Если подвесной потолок формируется из нескольких уровней, подключение светильников должно производиться с выделением отдельных контуров освещения, которые управляются отдельным выключателем сети 220 вольт. Схема монтажа разрабатывается заранее.
Протяжка и закрепление проводов. Рекомендуется крепить проводку к металлическим профилям, используя специальные пластмассовые стяжки. На местах крепления световых точек сформировать петли, которые легко будет зацепить и достать через просверленные в потолочных панелях отверстия

При этом важно допускать небольшое их провисание.

В другом варианте можно протянуть проводку своими руками от первого отверстия к остальным, но в таком случае проводка будет лежать непосредственно на самом гипсокартоне изнутри.

Сверление отверстий под точечные светильники. Схема размещения приобретает окончательные контуры после монтажа потолочной поверхности. В случае пластиковых или алюминиевых потолков лучше расположить осветительные приборы по центру панелей, а не на стыке. Отверстия делаются с помощью дрели и специальной насадки под названием «коронка». Просверлить их легко своими руками

Важно подобрать правильный диаметр насадки.
Подключение освещения. Важно проводить подключение 220 В, следуя строгому алгоритму:

  • Петли на протянутом проводе нужно разрезать посередине, а их кончики оголить.
  • С помощью двух небольших проводков размером 10-12 см присоединить каждый светильник.
  • Для этого зачистить их с каждой стороны.
  • Подключение производится в соответствии с буквенной маркировкой на светильнике: L – фаза, N – нуль, PE – заземление.
  1. Закрепление светильников. Отогнуть своими руками боковые скобы до упора и вставить в отверстие. После этого скобы защелкнутся. Вставить лампу и зафиксировать ее сверху стопорным кольцом. Такая конструкция надежно удерживает светильники на потолке. После этого можно производить подключение основного провода к сети.

В зависимости от типа используемых ламп, в точечным светильниках, существует две основных схемы подключения — это:

– схема подключения точечных светильников 220в– схема подключения точечных светильников 12вДва основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

  • проектирование и разметка;
  • прокладка и протяжка кабелей в места монтажа;
  • выполнение отверстий и подключение;
  • тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Пример правильного монтажа

Теперь, когда известны некоторые важные детали инсталляции, для примера устанавливаем потолочный светодиодный светильник. Для выполнения работ потребуется набор различных принадлежностей и несколько инструментов. Принадлежностями обычно бывают детали, позволяющие закрепить светильники и подключить к ним напряжение 220 В. Хотя встречаются и низковольтные конструкции. Для их работы необходимо специальное устройство электропитания. Инструментами при монтаже обычно бывают нож, кусачки или ножницы, маркер, измерительная рулетка.

Инструменты и принадлежности для монтажа точечных светильников

Обычно сначала готовятся закладные площадки. К ним крепятся светильники. Закладная делается для моделей с различным диаметром и поэтому имеет вид воронки.

Светильник (в левой руке) и закладная площадка

Либо замером диаметра, либо на глаз определяется та часть закладной площадки, которая отрезается. Разрезаемая поверхность предусмотрительно выполнена ребристой, и поэтому сделать ровный разрез несложно.

Отрезание лишней части закладной площадки

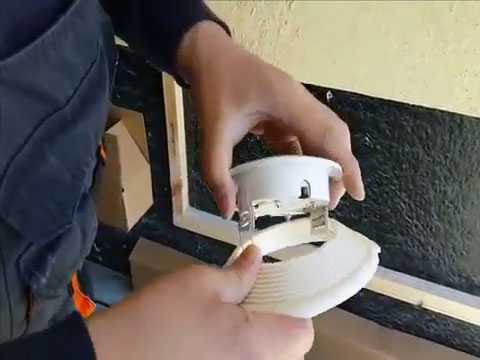

После готовности закладной площадки в нее вставляется светильник. У него имеется специальный упругий механизм, который надежно прикрепляет обе детали друг к другу. При сборке деталей необходимо воздействовать на него для изменения расположения упругих элементов, которые, опираясь на поверхность закладной площадки, будут обеспечивать прижим обеих частей друг к другу.

Монтаж светильника на закладной площадке

Затем из металлической ленты, которая входит в перечень принадлежностей для монтажа, делается крепление для закладной площадки. Лента рассчитана на несколько излучателей света. Поэтому ее надо правильно резать так, чтобы получилось число пар отрезков, соответствующее светильникам.

Нарезание крепежной ленты

Полученные отрезки крепятся саморезом к закладной площадке. Желательно, чтобы точка крепления располагалась дальше от края детали. Это поможет избежать трещин и сколов ее материала.

Крепление отрезка крепежной ленты

Отрезки крепятся диаметрально противоположно и после этого изгибаются. Полученные лепестки будут использованы для закрепления закладной на базовой поверхности. Они очень удобны для предварительной расстановки светильников для получения их оптимального расположения.

Крепление закладных на базовой поверхности

К закрепленным накладным прокладывается электропроводка. Провода не должны провисать и тем более прикасаться к подвесному потолку. При несущей поверхности, способной возгораться, надо проложить проводку в металлической гофрированной трубе.

Если применяемые лампы рассчитаны на напряжение 220 Вольт, рекомендуется сделать параллельное соединение. Это позволяет получить большее число комбинаций включенных источников света и более надежное освещение. Применение низковольтных излучателей оправдывает соединение последовательных цепочек, которые могут соединяться как параллельно, так и последовательно. Выбор делается исходя из пожеланий домовладельца.

Крепление проводов электропроводки

Напряжение для питания ламп может быть получено от существующей электропроводки. Для этого потребуется подключиться к проводам ближайшей монтажной коробки. Также можно задействовать и выключатель, который до инсталляции точечных светильников применялся для управления освещением. Следующий шаг – монтаж излучателей и последующая проверка их работоспособности.

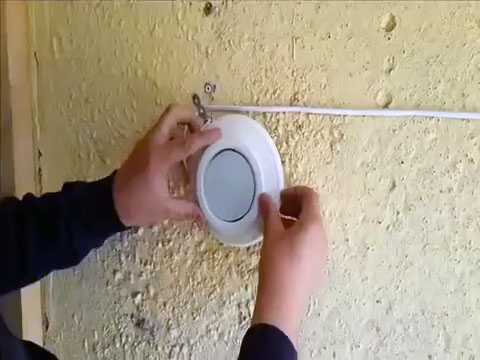

Присоединение светильников зажимами к электропроводке и установка на закладные. Подача напряжения для проверки работоспособности.

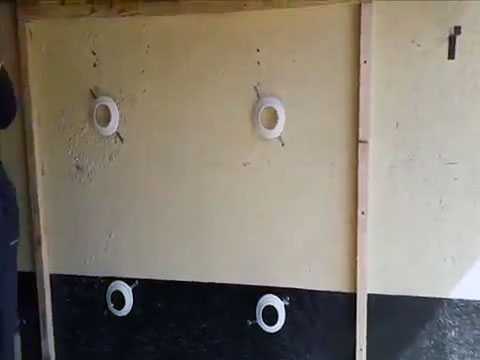

Монтаж точечных светильников завершен

На этом непосредственный монтаж точечных светильников завершен. Они вынимаются из закладных, и начинается этап установки подвесного или натяжного потолка с учетом его конструктивных особенностей. Обычно в натяжных потолках светильники ставятся в последнюю очередь. Описываемая инсталляция и есть установка натяжного потолка. Получен такой результат:

Получилось яркое и равномерное освещение.

Что такое точечный светильник

Содержание материала

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

  • корпус;
  • провода;
  • патрон (может быть электрическим);
  • фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, ВтСоответствие лампе накаливания, Вт
1,810
330-40
435-40
4,245
550-55
5,455
655-65
765-75
870-80
9,580-90
1070-80
1290-100
14140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Виды светильников и рекомендуемая мощность ламп

По способу установки точечные приборы освещения подразделяются на два типа:

  1. Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
  2. Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.

Лампочки бывают нескольких типов:

  1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
  2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
  3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
  4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

  • G5.3 (для галогеновых и светодиодных ламп);
  • GX53 (led и энергосберегающие);
  • G9 (галогенные и светодиодные для накладных светильников).

Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.
