Ничего сложного: регулировка пластиковых окон и дверей самостоятельно

Регулировка по горизонтали и вертикали

Устранять провисание окон после пары лет эксплуатации приходится почти всегда. Для регулировки фурнитуры своими руками вам нужен ключ шестигранный на 4 мм или простая отвертка. Это зависит от производителя.

Регулировка при провисании створки

Выравниваются оконные створки путем манипуляций с петлями.

В них есть отверстия под ключ, прикрытые специальным колпачком. Таким способом можно устранить перекос окна. Работать можно и с верхней, и с нижней петлей.

Верхняя способна смещать створки вниз и вверх или влево/вправо и менять прижим. Однако доступна верхняя петля только с наружной стороны, когда окно открыто, а нижняя – в любом положении с внутренней стороны. Она тоже позволяет смещать нижнюю планку окна по горизонтали и вертикали и регулировать прижим.

Из-за каких проблем и когда требуется регулировка

Осуществлять регулировку пластиковых окон своими руками требуется по мере необходимости. При возникновении определенной проблемы, нужно сразу искать эффективные способы для ее устранения. Даже если первоначальная «калибровка» сделана правильно, в дальнейшем могут появиться проблемы. Они связаны с деформацией крепежных элементов, неправильной техникой эксплуатации, нарушением герметичности, структурной целостности и т.д.

>

С помощью самостоятельной регулировки пластиковых окон можно устранить следующие проблемы:

• Ручка поворачивается с трудом или не поворачивается. Причина проблемы заключается в недостатке смазки или в опускании створки. Для решения проблемы нужно смазать все движущиеся элементы, затем снять заглушку. С помощью отвертки следует определить, где неправильный ход движущегося ролика. После определения проблемы нужно провести затягивание винта отверткой.
• Болтается ручка. С фурнитурой проблемы возникают постоянно. Они решаются за пару минут. Здесь располагается пластинка, которая находится под заглушкой. Она проворачивается на 90 градусов. Для решения проблемы нужно ее затянуть винтами с использованием подходящей отвертки.
• При отрывании средняя часть створки цепляет раму. Зачастую причина кроется в вертикальном или горизонтальном смещении створки. Ситуацию позволит разрешить калибровка подъема створки.
• Провисла нижняя часть створки, а при открывании задевает раму. Эта проблема достаточно распространена и проявляется в случаях, когда окна створки провисают. Решить эту проблему можно путем вертикальной или горизонтальной регулировки подъема створки.
• Продувание. В случаях, когда легкий сквозняк начинает ощущаться из-под утеплителя, необходимо самостоятельно сделать настройку прижима створки.

Регулировка ручек пластиковых окон

Инструменты для регулировки

Чтобы беспроблемно выполнить ремонт, вам следует запастись определенными инструментами:

• Несколько шестигранных ключей
• Крестовая и плоская отвертки
• Прокладки из пластика
• Рулетка
• Инструкция с технологией регулировки двери

Регулировка пластиковой двери, ведущей на балкон, может выполняться как горизонтально, так и вертикально, это зависит от стороны, в которую произошло смещение дверного полотна.

Процесс регулировки двери

Процесс регулировки двери

При горизонтальном смещении двери откройте дверь, снимите декоративную заглушку, расположенную над петлями.

Затяните саморез петли, далее с помощью шестигранного ключа вращайте горизонтальный шуруп.

Таким образом, вы произведете горизонтальную регулировку дверного полотна.

Чтобы отрегулировать прижимной механизм, который находится в центре дверного торца, применяется отвертка.

При вертикальном смещении дверного полотна вам придется регулировать петли снизу или сверху, чтобы поднять или опустить дверь.

Для этого первоначально потребуется убрать заглушки, под которыми находится шуруп, расположенный снизу петли.

Используя шестигранный ключ, крутите шуруп: для поднятия двери – против часовой стрелки, а для опускания – по ходу часовой стрелки.

Это важно!

Именно с помощью регулировочных шурупов, расположенных внутри петель, производится регулирование дверной створки. При правильном выполнении всех действий дверь в закрытом состоянии будет плотно соприкасаться с рамой.. В том случае, когда вышеописанные советы не помогли исправить неприятности, то для избавления от дефекта без наличия профессионального опыта вам потребуется воспользоваться видеоинструкцией

В том случае, когда вышеописанные советы не помогли исправить неприятности, то для избавления от дефекта без наличия профессионального опыта вам потребуется воспользоваться видеоинструкцией.

Схема регулировки двери

Несмотря на то, что имеется множество производителей пластиковых балконных дверей, для каждой из них используется аналогичный способ регулировки

Главное — запастись терпением, вниманием и инструкцией

Если же после выполнения всех советов вам ничего не удалось, а просмотр видеоинструкции не принес результата, все же целесообразно будет обратиться за помощью к специалистам, которые выполнят все быстро и качественно.

Только в этом случае ваша квартира будет надежно защищена от проникновения звуков и холода с улицы.

Диагностика фурнитуры

Профилактика, лучший метод борьбы с болезнью. Это же касается в полной мере и оконных блоков. Некоторые домашние мастера могут возразить: створка в принципе закрывается нормально, нигде не скрипит. Как определить, где крутить, поджимать, поворачивать. С одной стороны они правы. Нельзя лезть в отлаженный механизм. В то же время, некоторые отклонения в работе запорного и поворотно-откидного механизма можно найти на ранней стадии и устранить, не доводя до серьезных проблем.

Например, незначительная потеря геометрии в первое аремя на работе створки никак не сказывается: нигде не заедает, закрывается легко. Но зато сильно возрастают нагрузки на верхнюю петлю в связи с изменением центра тяжести, который уходит в сторону импоста (достаточно сдвига на 0,1 мм). Она же, петля, в свою очередь, с еще большей силой действует на отрыв от металлопрофиля внутри рамы. В этом случае наблюдается эффект снежного кома: чем дальше уходит центр тяжести от петель, тем больше нагрузка на раму, чем больше нагрузка на раму, тем больше деформация металла. И так до тех пор, пока створка не села на нижний профиль ПВХ.

Если вовремя вернуть центр тяжести на место, то окно долго будет работать без каких-либо регулировок. Ведь рама уже отреагировала своей деформацией на вес створки с центром тяжести в первоначальном месте и у нее есть запас.

Та же ситуация и с силой прижима. Если своевременно перейти на регулировку «зима-лето», долговечность уплотнителей можно значительно продлить.

Теория закончилась. Переходим к практике.

1. Проверка плотности прижима. Сила прижима зависит от двух факторов:

• естественного старения уплотнителей;
• отходом створки от рамы в результате деформации фурнитуры.

Естественно, нужны разные методы проверки и регулировки.

Способ первый. Проверка уплотнителей. Для проверки уплотнителей выполняем следующие операции:

1. все цапфы переводятся в нейтральное положение (что это такое и как выполняется см. в инструкции, как отрегулировать пластиковые окна самостоятельно на зиму или лето);
2. окно закрывается;
3. зажженная спичка или зажигалка подносятся к закрытому окну. Отклонение пламени в любую сторону (поток воздуха может быть не только с улицы, но и из квартиры) говорит, что нужен перевод створок в сезонный режим.

Есть другой способ:

1. прижим устанавливается в нейтральное положение;
2. между рамой и створкой вставляется стандартный лист формата А4;
3. окно закрывается;
4. лист вытягивается.

Если бумага зажата и готова порваться, уплотнители находятся в хорошем состоянии и не требуют дополнительных регулировок.

Способ второй. Проверка плотности прижима фурнитурой. Отойти от рамы створка может и по другим причинам, например, из-за ножниц. Проверяется это теми же способами, что приводились выше, но с некоторыми уточнениями:

с помощью цапф створка переводится в зимний, самый плотный режим;
окно закрывается;
зажженная свечка подносится к закрытой створке

Здесь, внимание, нужно проверять не в одном месте, как в предыдущем случае, а по всему периметру, т.к. проблема может быть в каком-либо углу или между рамой и створкой

Кстати, визитной карточкой некачественных окон как раз и является сквозняк между петлями.

Так же и с бумагой. Проверяется каждый угол и щель между рамой и створкой. Если дует, или лист легко вытягивается, проблему устраняют, о чем подробно будет рассказано дальше.

2. Проверка геометрии. Начало ли провисать окно или пошел процесс перекоса профиля створки можно узнать с помощью простого карандаша и рулетки. Для этого нужно или обвести закрытую створку по периметру, или отметить положение ее углов и середины на раме и импосте. Как это сделать, можно посмотреть на фотографии, размещенной ниже (красными стрелками показаны отметки карандашом).

После этого окно открывается и рулеткой измеряется, насколько профиль створки накрывает раму. Нормальная величина «нахлеста» — 8 мм. Отклонения требуют вмешательства:

• 1-2 мм на раме в верхнем углу — регулируется положение окна по вертикали и горизонтали с помощью специальных винтов, расположенных в петлях;
• 1-2 мм на импосте при сохранении прямоугольного следа от карандаша — створка сдвигается по горизонтали от импоста к раме регулировочными винтами в петлях;
• 3 мм и более — проверяется геометрия стеклопакета, а при необходимости, восстанавливается прямоугольная форма.

Редакция сайта рекомендует в любом случае проверить длину диагонали с помощью нитки или рулетки. Ведь и минимальное отклонение в 1 мм в верхнем углу может быть вызвано как раз перекосом стеклопакета. Особо отметим, что производитель допускает разницу в длине диагоналей в 1 мм. При большей величине отклонения нужно исправлять геометрию, о чем расскажем ниже.

Различные режимы работы

Окна могут работать в 2-х режимах – в летнем, и в зимнем, поэтому регулировки могут быть связаны также с режимами, а не только с неисправностью. Желательно, чтобы в зимний период окна закрывались плотнее, а в летний период допустима небольшая не герметичность для доступа свежего воздуха. Подобные режимы достигаются за счет регулировки плотности прижима оконных створок. На самом деле никаких сложностей этот процесс не представляет: все достаточно просто.

Регулировка прижима створки пластикового окна к раме

На створке окна имеются специальные цапфы, которые ее прижимают к пластиковой раме. Представляют они подвижные выступы, которые располагаются на боковых поверхностях рамы. Регулировка осуществляется за счет того, что их конструкция выполнена в виде эксцентрика, что достигается за счет овальной формы самой цапфы или цапфа крепится не по центру. Поворачивая цапфы на определенный угол, удается достичь различной степени герметичности (силы прижима).

Способ реализации силы прижима оконных створок может быть различным, поэтому могут использоваться различные инструменты. В случае, когда конструкция цапф такая же, как представлена на рисунке слева (цапфа имеет овальную форму), то их положение можно изменить с помощью обычных плоскогубцев. Когда конструкция цапф такая, как на рисунке справа, то они регулируются либо отверткой, либо шестигранным ключом. Для этого достаточно вставить их в специальную прорезь и повернуть на нужный угол.

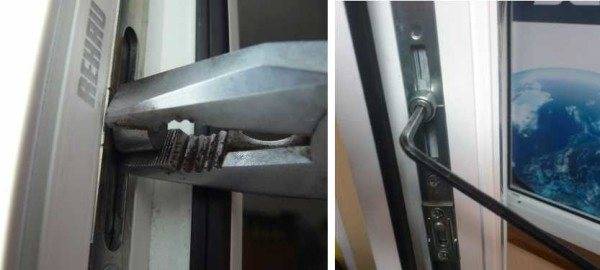

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа В любом случае, следует помнить, что для летнего режима понадобится минимальный прижим, а для зимнего – максимальный. Если процесс регулировки осуществляется зимой, то все равно цапфы выставляются в стандартное положение, чтобы выяснить, имеется ли продувание. Если окна новые, то не рекомендуется приступать к пережиму резинового уплотнителя, поскольку он ослабнуть еще не успел. Только со временем он начинает терять свои качества. Гарантия на уплотнитель составляет не меньше 15 лет, но бывает всякое и от нештатных ситуаций никто не застрахован. При этом, необходимо помнить, что сильный прижим может привести к тому, что резиновый уплотнитель потеряет свои качества намного раньше этого термина. Каждый раз, регулируя окна, следует внимательно осмотреть уплотнитель. Если на нем появились трещинки, то это является свидетельством того, что его пора заменить. Чтобы купить новый резиновый уплотнитель, желательно обратиться в ту фирму, которая изготавливала и устанавливала пластиковые окна.

В видео ниже демонстрируется, весьма наглядно, процесс регулировки окон в зависимости от режимов работы.

Регулировка Прижима Створки Пластикового Окна. Фурнитура Siegenia-aubi.

Важность регулировки

У любознательных людей может возникнуть вопрос, зачем нужна летняя регулировка, если летом часто открывают пластиковые окна на проветривание. Ответ на вопрос следующий.

Такая регулировка необходима, если вы на некоторое время уезжаете и закрываете дом, либо если режим проветривания отсутствует в системе окна. Летнее положение помогает помещению дышать, предотвращает появление затхлого запаха. Специалисты советуют увеличивать прижим постепенно, чтобы не нагружать уплотнительную резинку и не деформировать ее.

Пыль можно удалять сухой тряпочкой, кисточкой или пылесосом. При соблюдении рекомендаций оконная система прослужит максимально долго, не пропуская сквозняков и сохраняя тепло.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Регулировка пластикового окна своими руками видео

Ниже вы посмотреть видео в качестве наглядного пособия на тему того, как своими руками отрегулировать пластиковые окна в квартире. Стоит отметить, что пластиковые окна периодически нуждаются в регулировке, также их необходимо время от времени осматривать на предмет нормального функционирования фурнитуры и механизма открывания и закрывания. Причин, по которым необходима регулировка, существует несколько:

• регулирование окон перед зимним или летним периодом;
• если часть створки стала задевать раму;
• если сквозит из-под уплотнителя, который стерся или засох;
• если ручка болтается или с трудом проворачивается.

Отрегулировать прижим пластикового окна необходимо в таких случаях, как:

• если створки неплотно прижаты;
• при частом подклинивании окон из ПВХ;
• при плохом закрывании;
• при провисании створок окон;
• если установка окна была выполнена некачественно или неправильно.

Все эти проблемы не всегда связаны со сроком службы окна, некоторые из них могут проявиться сразу же после их установки.

Итак, если у вас с новым окном появилась та или иная проблема, то не спешите вызывать мастера и тратить деньги на ремонт. В некоторых случаях достаточно лишь правильной регулировки, которую можно сделать своими руками.

Регулировка прижима оконной створки к раме

Если ваши пластиковые окна в один прекрасный день перестали нормально закрываться, а створки не прижимаются плотно к раме, как раньше, их нужно отрегулировать своими руками.

Это можно сделать при помощи шестигранного ключа, поворачивая его в одном из следующих направлений:

• вправо или влево;
• вверх или вниз от рамы;
• регулировка плотности прижима створки.

Иногда проблемы с закрытием окна появляются вследствие такого процесса, как усадка дома

Если вы осматриваете окно, обратите внимание на так называемые эксцентрики, установленные по его периметру и входящие в состав фурнитуры окна. При попытке повернуть ручку, они начинают двигаться и перемещаться за прижимные площадки

Метки на эксцентриках помогают сориентироваться в плане степени прижима. Черточки указывают в сторону улицы, значит, прижим слабоват, если наоборот, то слишком плотный.

В зависимости от того, как выглядит конструкция пластикового окна, его регулируют при помощи таких инструментов, как:

• плоскогубцы;
• гаечный ключ;
• пластины на створке.

Если прижимный механизм находится там же, где и петли, регулировка может осуществляться при помощи шестигранника либо отвертки, все зависит от того, как устроена фурнитура конструкции.

Степень прижима оконной створки можно определить на глаз по положению язычка на ней, чем больше он выдвинут, тем степень прижима выше. Если вращать шестигранник против часовой стрелки, то усилия створки будут снижены.

В случаях, когда ни один из способов не помог вам прижать створку к раме, тогда уже можете вызывать мастера, который сможет решить эту проблему быстрее.

Также проблема может быть устранена после того, как вы смените уплотнитель профиля.

Регулировка петель

Как известно, пластиковые оконные конструкции в большинстве случаев не оснащены форточкой, поэтому проветривать помещение можно лишь путем выставления створки в тот или иной режим.

Однако, слишком большая щель между створкой и рамой в сильный холод может поспособствовать сильному охлаждению помещения.

Конечно же, необходимо найти «золотую середину», чтобы при проветривании зазор был несколько меньше.

Поэтому можно сделать регулировку прижима петель окон, чтобы не было сквозняка. Для начала нужно определить место продува. Если оно располагается ближе к нижней петле, то возьмите шестигранник, снимите колпачок и начинайте регулировку по инструкции.

Выставьте створку, повернув ручку в режим проветривания и прижмите верхнюю петлю. Когда окно закрыто, добраться до винта нельзя, который отвечает за степень прижима петлей.

На некоторых оконных конструкциях есть специальные блокираторы, которые могут отключить возможность открытия окна. Кроме того, если ручка болтается, это может усугубить проблему.

Слегка приподнимите пластмассовую пластину рядом с основанием ручки и поверните ее на 90 градусов в любом направлении. Далее вы увидите винты, затяните их до упора при помощи отвертки.

А если ручка поворачивается плохо, то смажьте фурнитуру, а точнее, ее прижимные механизмы, петли и эксцентрики машинным маслом.

Проверять конструкцию окна и фурнитуру необходимо как минимум раз в год, даже если ничего в ее работе вас не смущает. Если разобраться самостоятельно в проблеме не можете – позовите мастера.

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

1. «ЗИМА» – с максимальным прижимом.
2. «ЛЕТО» – со слабым прижимом.
3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.
