Расчет деревянных балок перекрытий: онлайн-калькулятор, принципы расчетов

Основы вычислений

Для начала следует понять, что именно требуется рассчитать. Дело в том, что деревянный брус или доска балки под нагрузкой способно изогнуться до определенного предела – эта величина называется пределом прочности – и при дальнейшем увеличении нагрузки сломаться. Под действием нагрузки изогнувшаяся балка может также выскользнуть из креплений. Чтобы избежать этого или хотя бы снизить риск такой неприятности, деревянные балки стараются заделать в кладку дома или прикрепить с помощью кронштейнов, уголков и других видов деталей к деревянной стене дома. Используют также врубку балки в венец стены. Все такие виды фиксации считаются жесткой заделкой.

Вот так примерно выглядит расчетная схема для однопролетной балки, то есть изделие, у которого закреплены только концы. Здесь L – пролет балки, расстояние между опорными точками, Q – распределенная нагрузка, f – величина прогиба.

Основой для расчета предельно допустимого прогиба, как и источником других данных о работе деревянных конструкций, является СП 64.13330.2011. Согласно этому документу, предельный прогиб балки для межэтажных перекрытий не должен превышать 1/250 часть длины пролета.

То есть для балки с длиной 6 м допустимый прогиб составит 24 мм. Если же брать более строгие значения (для штукатурки на потолке и требующих строгой плоскости пола второго этажа напольных покрытий, например, плитки) – 1/350, допустимый прогиб уменьшается до 17 мм.

В целом для вычислений используют формулу f=L/350, при этом длину пролета указывают в миллиметрах.

Таблица 1.1. Допустимый прогиб деревянных конструкций.

Соответственно, при расчете балки на прочность в онлайн-калькуляторе или вручную следует уменьшать сечение только до тех пределов прогиба, которые меньше вычисленного значения.

На иллюстрации выше показана расчетная схема для распределенной нагрузки, то есть такой, которая равномерно распределяется по всей балке. Обычно в жилых помещениях используется именно эта схема. Однако при размещении в комнате мебели или оборудования большого веса, особенно не возле стены (на которую опирается край балки), а на некотором удалении от нее, иногда бывает разумнее использовать схему расчета для сосредоточенной нагрузки.

Вот так примерно создается сосредоточенная нагрузка на балку.

Таблица 1.2. Схемы расчета деревянных балок с одной сосредоточенной нагрузкой.

Здесь и далее Е – модуль упругости древесины Е=100 000 кгс/м2), I – осевой момент инерции балки.

Таблица 1.3. Схемы расчета деревянных балок с двумя сосредоточенными нагрузками.

Таблица 1.4. Расчет балки с двусторонним жестким защемлением при равномерно-распределенной нагрузке.

В зависимости от того, куда именно приложены нагрузки и в каком количестве, используется расчетная схема соответствующего типа.

Для бруса, защемленного в стене только одним концом (консольное крепление), используются другие формулы расчета деревянной балки на прочность. Обычно такие вычисления нужны при проектировании навесов на деревянных балках-опорах, больших вылетов крыши и других подобных случаях.

Таблица 1.5. Расчет консольной балки при одной сосредоточенной нагрузке.

Таблица 1.6. Расчет консольной балки при одной неравномерно-распределенной нагрузке.

Таблица 1.7. Расчет консольной балки при одной равномерно-распределенной нагрузке.

Формулы кажутся громоздкими и сложными, но фактически обычному пользователю при расчете деревянных балок перекрытия важно просто представлять себе характер распределения действующих на балку сил и понимать – чтобы соблюсти условия прочности, необходимо правильно выбрать схему приложения нагрузок

Как правильно установить балочные элементы

При возведении здания из кирпича, при выполнении кладки для установки несущих деталей в стенах выполняются проемы для установки концов горизонтальных опор. По принятым правилам величина опоры конца опорной детали должна быть не менее 15 сантиметров. Установка переводов должна быть строго горизонтальной, что контролируется строительным уровнем. При необходимости регулировки положения под ее концы можно устанавливать плашки или регулировочные проставки. Для деревянных перекрытий обязательна установка гидроизоляции из одного или двух слоев рубероида.

Это защитит материал от переувлажнения, сопровождаемого процессами гниения. С этой же целью деревянные детали обрабатываются противобактериальными препаратами. Для снижения горючести применяются противопожарные пропитки. Свободное пространство, образующееся по ходу установки конца опоры, нужно заполнить утепляющими материалами.

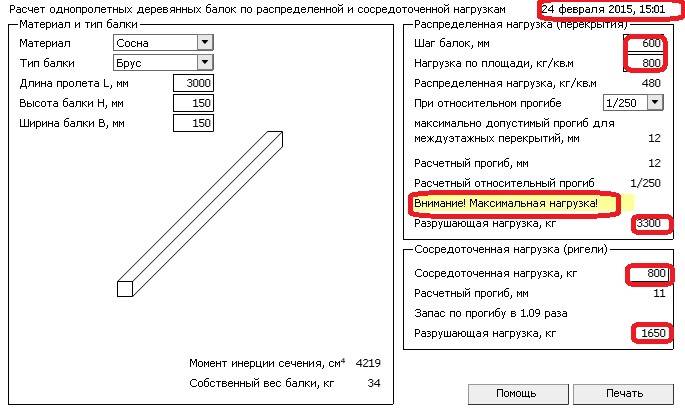

Как произвести онлайн расчет

Рассмотрим порядок подсчета при использовании перекрытия из древесины – наиболее популярного материала для индивидуального и малоэтажного строительства. Эти наиболее сложные математические задачи лучше выполнять с использованием калькулятора из интернета с высокой степенью вероятности получения достоверного результата.

Расчет на прогиб (изгиб) – алгоритм расчета

Для выполнения этой операции разработан определенный порядок. Расчет балки на прогиб и изгиб производится следующим образом:

  1. Составляется схема нагружения.
  2. Определяются основные размеры опоры.
  3. Производится вычисление максимально допустимой нагрузки на эту деталь.
  4. При необходимости определяется величина прочности на значение прогибающего момента.
  5. Рассчитывается максимально возможный прогиб опорного элемента при данном нагружении.

При вычислении допустимой нагрузки учитываются следующие показатели:

  • вес метрового образца перекрытия;
  • масса перекрытия в приложении к одному квадратному метру;
  • расстояние между опорными балками в метрах.

Учитывая важность точности результат расчета балки на прогиб / изгиб, лучше воспользоваться онлайн-калькулятором, где учтены все характеристики и особенности конструкции перекрытия. Особо важно выполнение расчета балки на прочность. По получении конечного результата нужно учесть необходимость в определенном запасе прочности перекрытия, регламентированного соответствующими СНиП

По получении конечного результата нужно учесть необходимость в определенном запасе прочности перекрытия, регламентированного соответствующими СНиП.

Если максимальная распределенная нагрузка превышает показатели прочности материала опоры, необходимо изменить геометрические параметры опоры и пересчитать по новым данным. Величина прогиба зависит также от материала, из которого она изготовлена. Калькулятором предусмотрена также порода древесины, из которой она изготавливается.

Нужно заметить, что этот вид вычисления относится к наиболее сложным математическим операциям в строительстве и часто неподвластен даже инженерам. Поэтому расчет балки на изгиб лучше выполнять с использованием онлайн-калькулятора. А учитывая, что составители калькуляторов тоже люди, им свойственно ошибаться, лучше перепроверить его дополнительно на разных программах. Только вот оценку результата придется выполнять самому. Для этого нужно, как минимум, владеть методикой построения эпюр нагрузок.

Для страховки конструкторы часто вводят на консолях дополнительные упоры в виде укосин, если это возможно.

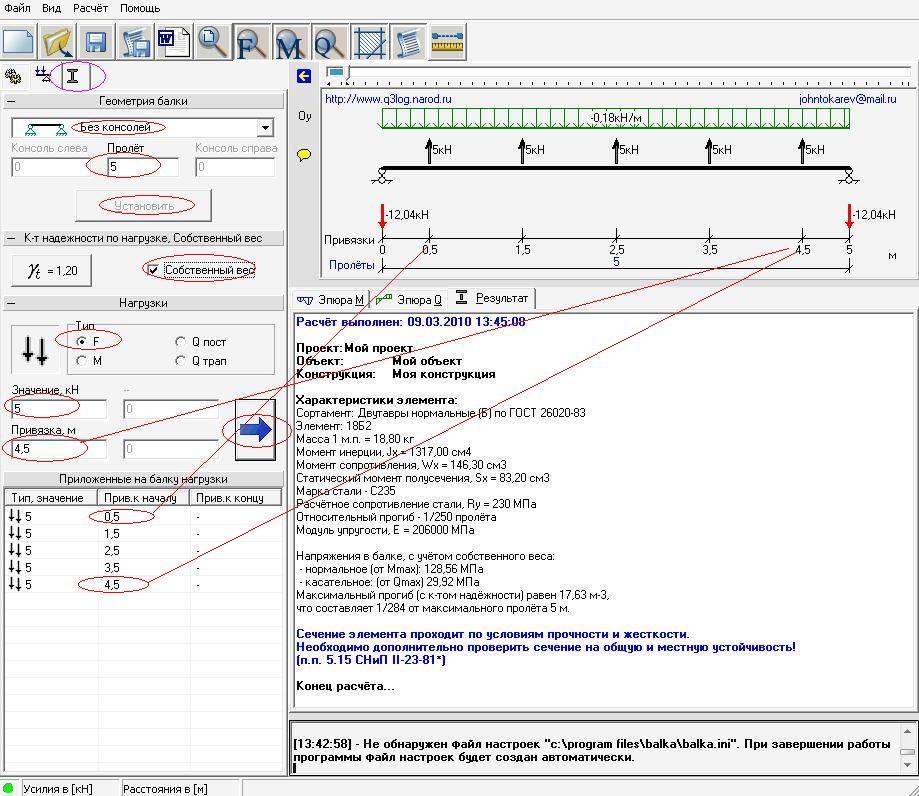

Онлайн расчет статически неопределимой балки

Опорное основание такого типа считается таковым в том случае, когда к нему нельзя применить уравнение равновесия. Это возможно при том случае, когда на ферме отсутствуют промежуточные шарниры и имеются шарнирные опоры по концам, один из которых является жестко защемленным, а второй оснащается подвижным шарниром.

Алгоритм онлайн просчета предполагает построение эпюр нагрузок в трех плоскостях и представляет собой сложную математическую задачу. Поэтому имеет смысл воспользоваться специальным онлайн калькулятором из интернета и получить конечный результат без особых затрат времени.

Нужно заметить, что выполнение расчетов такого уровня сложности является частным случаем при проектировании нестандартных строений. Чаще всего используются типовые конструкции, где опорные элементы просчитаны заранее. Кроме того, наличие различного рода строительных онлайн калькуляторов упрощает задачу выполнения расчетов. Их использование оправдано, когда возникают сомнения в правильности выбора материалов.

Нагрузки на горизонтальное перекрытие

Для расчёта на прочность необходимо знать нагрузки, возникающие в процессе эксплуатации перекрытия. Самые значительные величины возникают на первом этаже жилого здания. Меньшие значения получаются для мансардных конструкций и чердачных помещений. Напряжения в балке возникают:

  • от внутренних строительных конструкций, например, перегородок, лестниц;
  • от веса бытовой техники, мебели;
  • от массы людей.

Статическую нагрузку определяет два основных вида напряжения, – прогиб по всей длине и изгиб в месте опоры.

  1. Прогиб, – получается от веса вышерасположенных элементов. Максимальная стрелка отклонения получается в точке местонахождения объекта с самой большой массой и (или) посередине между опорами.
  2. Изгиб или излом, – это разрушение перекладины в точке заделки. Возникает от вертикальной нагрузки, а сама балка, воспринимающая это напряжение, выступает в роли рычага. С определённой величины усилия начинается критический изгиб, приводящий к разрушению поперечной опоры.

Для уменьшения влияния на прочность деревянного поперечного изделия от внутренних конструкций, их стараются располагать в местах нахождения нижних опор. Бытовую технику и мебель по возможности, целесообразно размещать вдоль стен или около разгрузочных конструкций.

Существует достаточно много типов деревянных балок, но наиболее доступны для широкой массы населения – это изделия прямоугольного или овального сечения. В последнем случае, балка представляет собой оцилиндрованное бревно, обрезанное с двух противоположных сторон.

Расчет расстояния между клееными балками онлайн

При известном сечении балки калькулятор поможет выйти на требуемое расстояние между ними. Для этого необходимо заполнить соответствующие поля калькулятора:

  • ширину и высоту сечения в миллиметрах;
  • длину балки в метрах (совпадает с расстоянием между опорами);
  • толщину слоя клееных элементов в миллиметрах;
  • вид, класс и пропитка древесины;
  • все остальные исходные данные — как в предыдущем разделе.

Сечение вы узнаете из характеристик балки, длина равна расстоянию между пролетами + величина заделки в гнезда 300 мм (на одну сторону приходится 150 мм). Длина пролета и балки будут совпадать в случае фиксации на металлические крепления. При неправильной форме помещения лучше монтировать поперечины меньшей длины, например, при конфигурации стен 4х5 м устанавливайте 4-метровые балки.

При расчете деревянной балки калькулятор подберет расстояние между элементами, соответствующее сечению, шаг, количество, общую стоимость материалов и др. параметры. Кстати, для клееного бруса и отесанного бревна методика расчета перекрытий аналогичны.

5 Расчет нагрузки на балку – что должен знать калькулятор?

Если начинать расчет нагрузки для балок перекрытий, то в первую очередь нужно следовать “золотым” правилом, которым пользуются рабочие еще с давних времен: сечение несущей опоры обязано быть как минимум 1/25 от ее длины. Например, длина перекрывающей балки 4 метра, означает, ее толщина – 4/25 = 0,16 м, или 16 см. С данным разобрались.

Второй опасный момент заключается в том, что, в соответствии с всем правилам природы и Всемирного тяготения, короткая палка крепче длинной. Поэтому делаем вывод: в прямоугольном помещении (а, в основном, все квартиры у нас подобные) опоры нужно ставить между стен, которые длинней. Кстати, и сами балки обязаны иметь запас не меньше 50 см, чтобы смело опираться на поверхности стены (по половине запаса на каждую стенку). Как выше уже говорили, для перекрытий из дерева это расстояние должно быть не меньше 15 см (означает больше – предпочтительнее).

Установка опор между стен

Сейчас перейдем к самому серьезному моменту – к формулам. Очень часто расчеты с разной степенью подробности помогают выполнить онлайн-калькуляторы. Но мы разберем все нужные формулы с теоретической стороны. На основании многолетнего опыта ведомо, что стороны балки должны относиться друг дружке в соотношении 7:5. Предположим, что некто решил пренебречь опытом прадедов и допустил отклонение высоты или ширины балки. Что случится в данном варианте? А выйдет либо ее прогиб, либо искривление. Нагрузка становится больше, и несколько лет люди в помещении могут слышать потрескивания и поскрипывания потолка, веря в то, что сверху живет домовой.

Чтобы не случилось как больших, так и очень маленьких проблем, берется калькулятор и выполняется расчет нагрузки на балку. Ее прогиб – дело простое, но пределы этой деформирования должны находиться в возможных рамках: 2 сантиметра на каждые 4 метра, другими словами, по соотношению 1:200. Сейчас давайте же всю данную кашу разложим на составляющие, подставив данные в формулу. Пускай прогиб будет отмечен буквой F, длина пролета – L, а допустимое расстояние, в рамках которого прогиб может “злодействовать”, определим в 200 см. Подобным образом, значение деформирования будет следующей: F = L/200.

Стоит выделить, что подобный расчет прекрасен для балок из дерева. С армированными конструкциями формула чуть-чуть иная. Здесь добавляется значение распределенной нагрузки, которую в большинстве случаев обозначают буковкой Q, и значение ее составляет 400 кг/м3. И этот “ужас” приобретает следующий вид: F = (Q x L)/8. Кроме формулы, следует еще иметь в виду и кол-во арматурин в бетоне, ее массу и площадь поперечного сечения каждого стержня. Учет такого параметра высчитывается уже при помощи таблицы, где указаны эти все значения.

Распределение нагрузки на армированные конструкции

Для расчета нагрузки для железных перекрывающих балок есть собственная характерность, и не все онлайн-калькуляторы готовы предостерегать об этом клиентов

Сначала важно знать момент сопротивления (W). Он обязан быть больше, либо совпадать с отношением самого большого изгибающего момента (F) к расчетному сопротивлению (R)

Заключительный параметр в большинстве случаев берется из подобающего справочника. В общем формула выглядит так: W > F/R.

И, напоследок, последнее вычисление, которое применяется к прямоугольным балкам. Точнее, это те же самые вычисления, но по иной формуле, так как такие элементы перекрытия в большинстве имеют аналогичную форму. Обозначим высоту балки Н, ширину буквой В, а момент сопротивления назовем W. Формула станет смотреться так: W = B x H2.

При эксплуатации калькуляторов на специальных сайтах подготовьтесь к тому, что потребуется ввести много предварительных значений. Благодаря этому необходимо чуть-чуть обладать вопросами параметров балок и планируемого помещения в доме который строится. Если калькулятор просит одно-два значения и готов вывести цифру, не стоит спешить тешится и ищите иной метод расчетов или стоит обратиться к профессионалам.

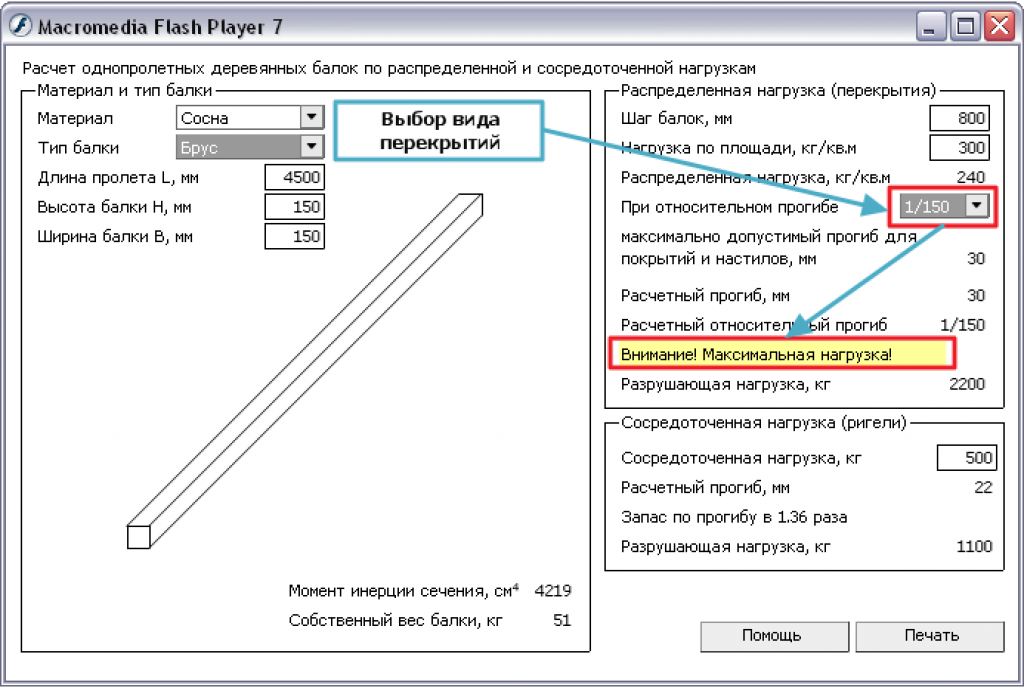

Применение специального калькулятора

Все перечисленные формулы хотя и не так просты для понимания, но все равно представляются достаточно незамысловатыми. Но так все смотрится в совершенстве. Но на деле названными выше вычислениями все не кончается. Нужно еще узнать, какое кол-во теплоизолятора будет использоваться, какую нагрузку испытают детали перекрытия чердачного этажа во время снега… Но это как говорят, полностью иная история.

Расчет балок перекрытия

Самостоятельный расчет деревянной балки перекрытия – это долгое и нудное занятие, которое обязывает вас знать основы инженерных дисциплин и сопромата. Без определенных навыков и знаний, вручную подобрать материал, рассчитать необходимое сечение или шаг балки – не просто тяжело, а порой и невозможно. Тем не менее, мы попытаемся вам рассказать об основных характеристиках, которые нужны для вычислений и по какому алгоритму работает наш калькулятор.

Виды балок

В настоящее время, деревянные балки, используемые для изготовления перекрытий, можно разделить на два принципиально разных вида:

  • цельные;
  • клееные.

Исходя из названия становится понятно, что в первом случае, это будет цельный кусок древесины определенного типа сечения (чаще всего это брус на 2 или 4 канта), во втором случае, это клееная балка из досок или шпона LVL.

Несмотря на низкую стоимость, по ряду объективных причин, деревянные балки из цельной древесины в последнее время используются все реже. Качественные показатели этого материала значительно уступают клееному дереву: низкий модуль упругости способствует появлению больших прогибов в середине пролета (особенно это становится заметно при расстоянии между несущими стенами более 4 метров), при высыхании на балках появляются продольные трещины, которые приводят к уменьшению момента инерции прогиба, отсутствие пропитки подвергает древесину воздействиям вредителей и гниения.

Благодаря современным технологиям, клееные балки не имеют подобных недостатков. Их структура однородна и волокна ориентированы по всем направлениям – повышается общая прочность и модуль упругости материала, он получает защиту от растрескивания, а специальная пропитка обеспечивает повышенный уровень пожаробезопасности и устойчивости к влаге. Эти балки разрешено использовать при проемах в 6-9 м и можно рассматривать, как полноценный аналог железному перекрытию.

Цельная деревянная балка

Клееная балка из досок

Клееная балка из шпона

Обрезанное бревно

Подбор сечения балки

Для того чтобы подобрать сечение балки самостоятельно вручную, нужно иметь огромный багаж знаний в сфере сопромата, ведь вам потребуется применять на практике большое количество формул и коэффициентов, поэтому для начинающего мастера это достаточно сложная и не совсем нерациональная задача. Наш калькулятор должен помочь произвести приблизительный расчет деревянного перекрытия и сэкономить значительное количество времени. Однако пользователь должен понимать, что ни одна программа не заменит настоящего специалиста, так как принцип работы сервиса построен на обработке стандартных табличных величин и не может учитывать конкретных ситуаций.

Расчет балок перекрытия из дерева намного проще выполнить с помощью нашего калькулятора. Вам не нужно держать в голове много формул и переживать за неприведенную ошибку!

Преимущества и недостатки железобетонных балок

Тяжелый армированный бетон очень прочный строительный материал способный выдерживать большие нагрузки на сжатие, изгиб и кручение. Кроме того себестоимость изготовления данного изделия значительно ниже себестоимости изготовления стального проката: швеллера или двутавра.

Эти и другие характеристики определили следующие преимущества железобетонных балок перекрытия:

  • Способность нести в разы большую нагрузку по сравнению с деревянными аналогами.
  • Высокая жесткость позволяющая перекрывать большие пролеты.
  • Устойчивость к вредным атмосферным и биологическим факторам: влаге, коррозии, грибкам и древоточцам.
  • Стойкость к воздействию открытого огня.
  • Меньшая себестоимость изготовления по сравнению с балками перекрытия из стального проката.

Принципиальные недостатки:

  • Большой вес изделия, определяющий высокую «собственную» нагрузку на стены и фундамент.
  • Необходимость привлечения специальной строительной техники при разгрузке и монтаже изделия.
  • Высокая теплопроводность по отношению к деревянным аналогам.
  • Экономическая нецелесообразность применения при возведении одноэтажных частных жилых домов. Балки перекрытия одноэтажного дома воспринимают нагрузку от элементов стропильной системы, кровельного материала и материала, из которого выполнено перекрытие (как правило, два слоя досок утепленных базальтовой ватой и фанерой). Это относительно незначительная по весу конструкция, которую с запасом способны нести на себе балки перекрытия, выполненные из массива древесины.

Устройство

По назначению данные конструкции разделяются на следующие виды:

  • цокольные,
  • межэтажные,
  • чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

  • балки,
  • подшивное перекрытие,
  • изоляционные слои,
  • накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

  • крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
  • следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
  • крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
  • между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

  • доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
  • пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Плюсы и минусы установки лаг

В монтаже напольного покрытия на лаги есть ряд преимуществ:

  1. В имеющееся между ними пространство можно уложить не только теплоизоляционные материалы, но и провода и трубы инженерных систем.
  2. Стоимость брусков невысокая, а установка лаг для пола выполняется достаточно просто, установить их при желании может каждый домашний умелец.
  3. Опорная конструкция из них способна выдерживать 5-тонную нагрузку на каждый «квадрат».
  4. Нередко при необходимости отреставрировать пол достаточно бывает произвести ремонт лаг. При этом перестилать напольное покрытие не требуется.
  5. Нагрузка, оказываемая на перекрытие здания, меньше, чем при обустройстве цементной стяжки, поскольку конструкция весит немного.
  6. Благодаря использованию брусков, можно вывести расположение плоскости пола на любую высоту.
  7. После того, как смонтирована конструкция, проводить дополнительные работы не потребуется. К укладке напольных изделий приступают сразу же.

Пол, смонтированный на лагах, имеет также и недостатки:

  1. Уменьшается высота помещения на несколько сантиметров.
  2. Трудоемкая технология выполнения работ. Элементы конструкции сложно разметить и установить.

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

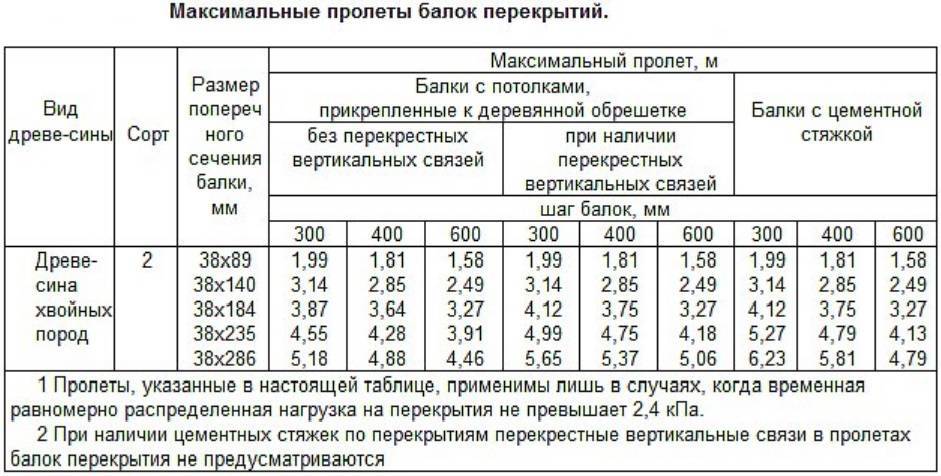

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать: Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

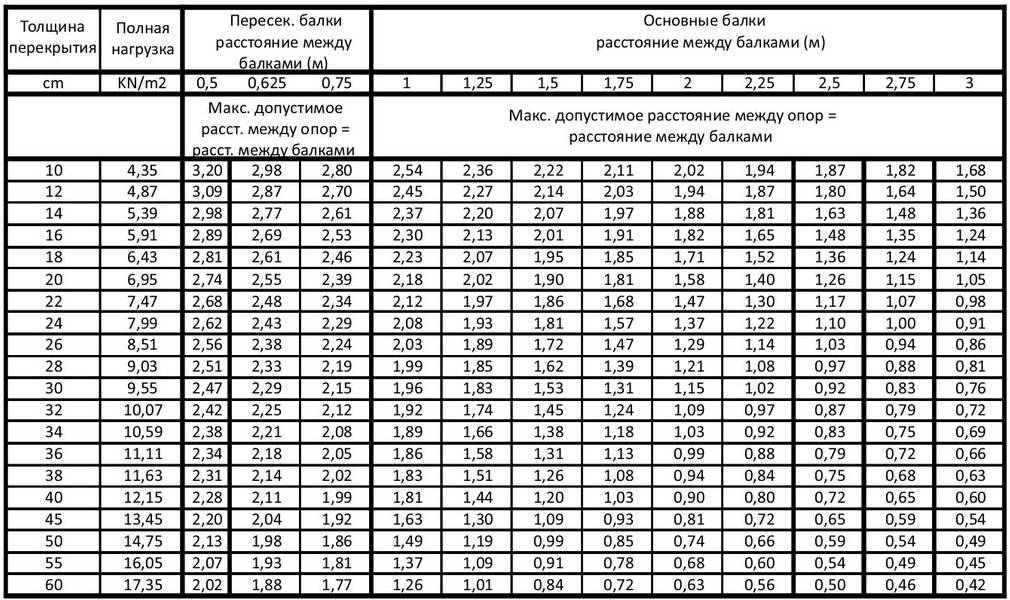

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

2 Конструкции из дерева и их кладка

Деревянные балки можно подразделить на 4 главных вида:

  • из целосного бруса;
  • из клееных досок:
  • из бруса клееного (LVL);
  • из бревен.

Балки из дерева из бруса клееного

В зависимости от прочности любого из видов решается вопрос, какую перекрывающую балку использовать. Главная область, где применяются такие конструкционные элементы, загородное строительство. Так как их главное предназначение – закрепление строения, балки ложат не сразу, а после того, как возведены несущие части строения.

При сооружении деревянных домов, для компонентов перекрытия прорубаются специализированные отверстия, а если это дом из кирпича, то отверстия под балки оставляются в ходе строительства стен.

Специализированные отверстия для компонентов перекрытия

Укладывание “ребрышек” в подготовленные отверстия стоит делать едва ли не с точностью ювелира, из-за того что минимальный перекос ведет к серьезному риску: с каким то периодом нагрузка может потихоньку перераспределиться, что угрожает либо перекосом стен, либо вообще обрушением всего дома. Благодаря этому при укладывании широко используются построитель плоскостей, отвес, уровень, а ложится кончики балки в отверстия должны не меньше чем на 15 см.
