Что такое гофра
Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.
Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.
Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.
Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.
Это интересно: Инструмент электрика для выполнения качественного электромонтажа
Монтаж электрической проводки в гофре — требования
Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:
вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку; Клеммник
все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;
Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м
Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм
При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.
Как осуществляется правильная укладка кабеля в полу
Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами. Что следует знать, приступая к разводке электрики по полу:
- Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
- Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
- Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
- Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
- На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
- При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
- Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
- Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.
В каких случаях используется гофра для прокладки подземного кабеля
Укладка в траншею – наиболее популярный способ монтажа линии, ведущей от ЛЭП к дому. Его преимущества – надежность и эстетичность.
По ГОСТу
Государственные стандарты и другие нормативные документы не содержат прямого требования относительно использования гофры. Но есть косвенные указания, например:
- табл. 2.1.3 ПУЭ рекомендует помещать кабели в трубы из трудно- или несгораемых материалов;
- п. 7.1.37 ПУЭ предписывает делать проводку заменяемой, а сделать это без применения гофры невозможно;
- п. 3.58 СНиП 3.05.06-85 обязывает защищать линии от механических повреждений.
Для чего это нужно
Гофра выполняет несколько функций:
- Защищает проводник от механических повреждений, влаги, ультрафиолета (при наружной прокладке).
- Облегчает замену кабеля – не нужно вскрывать траншею или штробу.
- При подземной прокладке – благодаря красному цвету сигнализирует о наличии линии при раскопке траншеи.
Плюсы и минусы использования гофротрубы при подземных работах
В сравнении с асбоцементными, стальными и керамическими кожухами гофры имеют следующие достоинства:
- низкую стоимость;
- невосприимчивость к коррозии;
- диэлектрическую прочность в 2000 В при сопротивлении в 100 Ом (кожух не нужно заземлять);
- влагонепроницаемость;
- малый вес;
- срок службы до 50 лет;
- гибкость: для организации поворотов трассы не нужны отводы;
- простота монтажа: концы изделий малого и среднего диаметров не нужно паять, что позволяет обойтись без сложного оборудования.
Единственный недостаток пластикового кожуха – горючесть. Но благодаря специальным добавкам изделие относится к трудногорючим и самозатухающим.
Общие требования
Внешняя электрическая линия прокладывается по архитектурным линиям здания. Запрещено применение бронированных элементов, имеющих горючее волокнистое покрытие. Недопустимо применять внутри одного пучка и силовой, и телефонный провода. Расстояние между ними должно быть не менее 25 мм. При установке нескольких проводников нужно постараться выполнить наименьшее число перехлестов. При прокладке СИП в соответствии с ПУЭ, нужно соблюдать некоторые расстояния между ним и определенными частями здания:
- выше окна и двери — 0,3 м;
- ниже балкона и окна — 0,5 м;
- высота над уровнем земли — 2,5 м;
- сбоку от окна — 0,5 м;
- сбоку от балкона и двери — 1 м.
При проведении силового провода по стене необходимо соблюдать минимальные расстояния до окон
«Противопожарные» свойства гофры
Еще одно распространенное заблуждение – считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.
Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.
Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.
Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:
Спрашивается, и как такая “защита” спасет ваши деревянные конструкции в случае отказа автоматического выключателя?
Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:
грызуны
заводской брак
Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.
Дополнительные разновидности
Дополнительные разновидности представлены теми устройствами, которые применимы для выполнения неординарных задач, встречаются очень редко. К ним относятся:
- Транзитные, применяющиеся в процессе замены старого кабеля на новый. Отличительными признаками приспособления являются открытость рукава с обеих сторон и длина, которая может превышать даже 1 м.
- Тройные, которые используются при прокладке группового типа. Отличительная особенность – в наличии трех плетеных рукавов гибкой структуры, прикрепляющихся к одной общей петле.
- Поддерживающие применяются при необходимости прокладки кабеля над уровнем дна траншеи или в качестве временной подвески под потолком. Такие устройства зачастую оснащаются двумя петлями.
Как протянуть кабель в гофру с зондом — пошаговая инструкция
Для работы потребуются следующие материалы и инструменты:
- Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
- Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
- Бокорезы, монтажный нож, рулетка, изоляционная лента.
Бокорезы
Процедура протягивания кабеля в гофре состоит из 4-х этапов:
Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки
При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна
Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.
Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры. Присоединение кабеля к гофре через протяжку (струну)
Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля. Второй конец струны в гофре нужно привязать к какому-либо тяжелому предмету
Продеть кабель в гофру. При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы. «Натягиваем» гофру на кабель

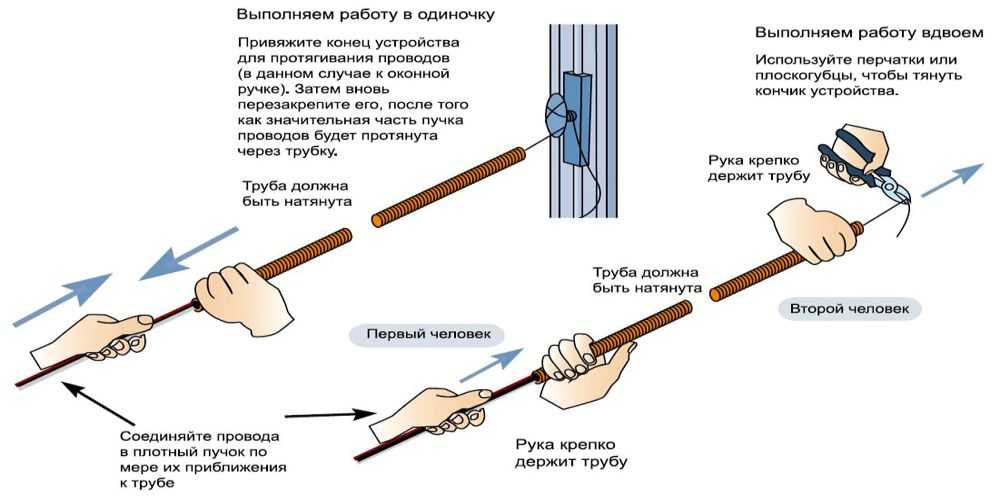

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:
Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:
Практические советы по выбору гофры
При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.
Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.
Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.
А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.
2.3.108
В местах, где изменяется направление трассы
кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных
блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную
протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться
также и на прямолинейных участках трассы на расстоянии один от другого,
определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и
напряжении не выше 35 кВ переход кабелей из блоков в землю допускается
осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков
должны быть заделаны водонепроницаемым материалом.
Что такое клипсы для проводов и принцип работы
Монтаж проводов на пластиковые клипсы
Пластиковая клипса или кабельный зажим – это вторая по популярности простая деталь, предназначенная для крепления. Провод надежно фиксируется и удерживается благодаря сжимающему действию пружинящих губок. Клипса для провода не предназначена для использования в качестве монтажного подвеса.
Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.
Клипсы для электропроводки имеют одну основную особенность использования – соблюдение строгого соответствия посадочного отверстия диаметру провода.
Каждая клипса предназначена исключительно для одиночного провода. Если требуется прокладывать несколько кабелей, фиксирующие конструкции устанавливают друг с другом, а контактирующие поверхности оснащают специальной системой выступов.
Дюбель-хомуты
Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.
Размеры дюбель-хомутов для электропроводки мы предоставили ниже:
На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:
Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!
Будет полезно прочитать:
Правила и технология укладки подземных электрических коммуникаций
Укладывать электрический кабель в земле необходимо в соответствии с требованиями Правил устройства электроустановок, предварительно составив схему прокладки. Если удастся проложить трассу по прямой, это позволит обойтись меньшим количеством электропровода, но зачастую сделать это невозможно. Ниже приведены основные правила прокладки кабеля подземным методом:
Старайтесь, чтобы трасса не проходила около больших деревьев, лучше всего, чтобы это расстояние составляло как минимум 1-1,5 метра.
Не прокладывайте электропровод через зоны повышенной нагрузки. Таковыми могут быть площадки для парковок, пешеходные дорожки или места, предназначенные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если сделать этого не получается, то проводник укладывают внутри специальных защитных футляров, которые представляют собой куски труб, изготовленных из ПНД или металла.
- При прокладывании траншеи вдоль фундамента необходимо выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже незначительный сдвиг грунта или фундамента может привести к повреждению электрической линии.
- Не следует допускать пересечения укладываемого провода с другими. Если это невозможно, то оба кабеля необходимо поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.
Если футляр должен иметь значительную длину, его сваривают из нескольких кусков труб.
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
- Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
- Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема - Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
- Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности
Помимо всего этого есть еще гофра с протяжкой или без нее. Протяжка — это тонкий кабель или провод, облегчающий затягивание кабеля в гофре. Кабель привязывают к концу проволоки, натягивают за другой конец, заправляя кабель внутрь. Без протяжки справиться с этой задачей проблематично — при достаточной жесткости можно просто протолкнуть внутрь несколько метров кабеля, но если трасса длинная, это будет слишком сложно.
Кабельная гофра может быть с протяжкой (правильное название «зонд») и без
Если говорить о видах пластиковой гофры, следует упомянуть, что бывает двухслойная гофра. Снаружи такая же ребристая поверхность, но внутри гладкая. Гофра для такого типа кабеля стоит дорого, но при необходимости в него действительно можно протянуть новый кабель. В тех типах, где внутренняя стенка рифленая, это не всегда возможно – если у трассы минимум поворотов и даже поворотов с большим радиусом.
Металлическая и метало-полимерная гофра
Металлическая гофра для кабелей тоже может быть разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, присутствует металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.
Кабель в грунт
Наиболее широко используемым способом укладки кабелей при строительстве линий ВОЛС является прокладка в земле. При отсутствии стационарных канализационных сооружений он оптимален по соотношению своей надёжности и объёму капиталовложений. Кабель в грунт при этом может быть уложен в траншее (по аналогии с силовыми линиями) или бестраншейным способом с использованием кабелеукладчика, реже установки горизонтально направленного бурения.
Среди базовых преимуществ решения об использовании именно такого способа укладки стоит выделить:
- возможность использования высокой степени механизации процесса,
- скорость ведения работ,
- механическую защищённость линии от возможных повреждений и вандализма,
- минимизацию атмосферных влияний на кабель.
Особенности прокладки кабелей в грунт
Прокладка ВОЛС возможна в грунтах любой категории (кроме регионов, в которых есть вероятность мерзлотных деформаций почвы). С организационной точки зрения это достаточно сложный процесс, который требует предварительного изучения особенностей трассы с привязкой к местности. Особенно усложняется процесс прокладки кабеля связи в грунт при большой его строительной длине. При этом должны учитываться такие факторы как
- тип грунта,
- наземные препятствия (овраги, болота, железные и шоссейные дороги),
- карта местности,
- возможность доступа к кабелю вне зависимости от погодных условий,
- расположение подземных коммуникаций, других сооружений,
- возможность проведения ремонтных работ.
Отдельно определяются места размещения оптических муфт, регенерационных пунктов и колодцев, которые позволят обеспечить доступ к линиям обслуживающему персоналу.
Оптимальный вариант трассы определяется исходя из тех соображений, что при строительстве любой ВОЛС любые линейные сооружения являются самой сложной и дорогостоящей её частью. В качестве участка для прокладки оптического кабеля в грунте могут использоваться полосы отвода железной или автомобильной дороги и мосты, коллекторы, тоннели, а также охранные или запретные зоны.
При устройстве внутризоновых или магистральных ВОЛС достаточно часто для прокладки используется зона, расположенная вдоль автомобильных дорог. По возможности используются участки у границы отвода, чтобы в ходе ремонтных работ или реконструкции полотна в будущем не возникало необходимости в переносе линии.
Конструктивные требования к оптоволоконным кабелям для прокладки в траншее
В соответствии с действующими техническими требованиями при проектировании линий связи, прокладываемых в земле должны использоваться грозостойкие бронированные оптические кабели, которые полностью соответствующие стандартам системы сертификации ВСС РФ. При этом внешняя оболочка должна иметь сопротивление изоляции, превышающее 10 МОм (испытательное напряжение должно составлять более 10 кВ).
Для внутризоновой или магистральной сети достаточно часто используются изделия, оснащённые бронёй, которая выполнена из оцинкованной проволоки. По уровню максимально допустимого растягивающего усилия подбирается кабель в зависимости от сложности грунта на трассе.
В большинстве случаев специалисты рекомендуют использовать изделия с круглопроволочной двухслойной бронёй, которые могут быть использованы в грунтах любой категории и допускают воздействие на них растягивающих усилий до 80 кН. При однослойном исполнении такой брони оптический кабель широко используют в лёгких грунтах, для которых допустимое растяжение составляет 7 кН.
Нестандартные ситуации
Наиболее частой нестандартной ситуацией считается то что при протяжке струны ее отрывает от проводника из-за сильного натяжения. В этом случае ту часть гофры, которая уже продета вам необходимо отрезать и оставить. После этого вам следует заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофрированной трубы следует соединить с помощью изоленты.
Протянуть провод через гофру, если нет протяжки также не составит никакого труда. Достаточно будет просто загнуть конец проводника на 180 градусов. После этого вы сможете просунуть изделие на всю нижнюю длину. Эту технологию можно увидеть на видео ниже:
Если в вашей квартире недостаточно места и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, тогда следует сделать это в комнате. В этом случае кабель необходимо соединить со струной. После этого вы сможете выйти с подъезда и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру нужно до тех пор, пока задача не будет решена.
Иногда также может возникнуть необходимость протянуть проводник в гофрированном шланге по потолку. Выполнить этот процесс достаточно сложно и, если листы уже зашиты, тогда монтаж нужно выполнить через штробы. В этом случае завести гофротрубу через потолок поможет обычная труба. На видео ниже вы сможете увидеть все этапы работ.
К последней ситуации относится прокладка кабеля с резиновой изоляцией в гофре. Основная сложность будет заключаться в том, что при протяжке возникает сильное трение между стенками гофротрубы. В результате даже проволока не сможет облегчить процесс, так как нет протяжки. На помощь в этом случае вам придет специальная смазка, с помощью которой можно быстро протянуть кабель через гофрированную трубу. Стоимость этой смазки считается достаточно высокой, но, если вы будете часто выполнять электромонтажные работы, тогда рекомендуем ее приобрести.
Это вся информация, которую мы хотели предоставить в этой статье. Теперь вы знаете, как протянуть кабель в гофру своими руками, если нет протяжки.
Особенности монтажа электропроводки в гофре открытым способом
При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.
Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.
