Проекты домов из газобетона: специфические особенности и основные требования

Прочность стен

Газобетоны относятся к категории ячеистых бетонов и их применение в строительной сфере строго регламентировано. Основные рекомендации, позволяющие определить необходимые показатели прочности возводимых стен, следующие:

  • обязательно должен быть произведен расчет допустимых показателей высоты возводимых стен сооружения;
  • ограничения по высоте несущих стен, возводимых из газобетонных блоков, составляют четыре-пять этажей;
  • показатели прочности блоков для возведения пятиэтажных зданий составляют В-3.5, а для трёхэтажных сооружений В-2.5;
  • для возведения строений с самонесущими стенами рекомендуется применять, в зависимости от этажности, блоки В-2.0 или В-2.5.

СправкаНормативные документы в условиях частного домостроительства носят в настоящее время чисто рекомендательный характер, поэтому могут и не учитываться в малоэтажном строительстве, а также при возведении любых хозяйственных построек или гаражей.

Строительство дома из газобетона своими руками: полезная информация

Нередко владельцы загородных участков принимают решение выполнить все строительные работы своими руками. В таком случае применение газобетонных блоков имеет несколько преимуществ:

Для выполнения работ по строительству домов из газобетонных блоков не требуется высокая квалификация

  1. Для строительства здания требуется меньше времени, чем при использовании других материалов, например, бруса, кирпича, камня, бревна и т. п.
  2. Газобетонные блоки отличаются приемлемой стоимостью и широко распространены на рынке.
  3. Для выполнения работ не требуется высокая квалификация, поэтому некоторые этапы строительства дома из газобетона можно выполнить самостоятельно.

Как построить дом из газоблоков без ошибок: практические рекомендации

Если владелец земельного участка хочет выполнить постройку дома самостоятельно, чтобы избежать ошибок, он должен учитывать некоторые моменты:

  • газобетон способен выдерживать большие статические нагрузки, если они распределяются равномерно. Однако он разрушается, если на него оказывается динамическое воздействие в точечной локации;
  • блоки, полученные в результате автоклавной сушки, считаются более качественными с технической точки зрения, чем изделия, высушенные естественным образом;
  • несмотря на то, что конструкции из газобетона обладают облегченным весом, не стоит экономить на строительстве фундамента, поскольку от его надежности зависят долговечность и безопасность всего здания;

Правильно составленный проект здания позволит создать функциональное и комфортное для проживания жилье

  • нельзя, чтобы балки перекрытий опирались на газобетонную стену, – обязательно требуется выполнять армирование;
  • чтобы вынести точку росы за пределы дома, следует выполнять монтаж утеплительного материала снаружи стен, таким образом, постройка будет защищена от продувания;
  • для расчета необходимого количества блоков желательно воспользоваться специальным калькулятором, после чего следует приобрести материал с небольшим запасом;
  • первый ряд блоков укладывается поверх гидроизоляционного материала с применением бетонного раствора;
  • кладку газоблоков своими руками выполняют таким образом, чтобы вертикальные швы каждого последующего ряда смещались в сторону (примерно на 1/3 длины строительного блока);
  • обязательно нужно выполнять армирование газобетонной кладки (через каждые 2-3 ряда);
  • если в строительных блоках отсутствуют борозды, необходимые для укладки арматуры, их необходимо сделать своими руками с помощью штробореза;
  • кладка выполняется порядно, не следует монтировать новый уровень газоблоков, если предыдущий еще не закончен;
  • перед тем как укладывать блоки, их поверхность необходимо очистить от пыли и грязи;
  • для фиксации газоблоков используют цементный раствор и специальные клеящие смеси;
  • в процессе работы нужно в первую очередь следить за качеством, а не за скоростью.

Правильно составленный проект здания позволит создать функциональное и комфортное для проживания жилье. Этого несложно добиться, если учесть все технические и эксплуатационные требования, правила безопасности, размер земельного участка, а также индивидуальные предпочтения. Причем строительство можно выполнить своими руками или нанять для этого специалистов, которые смогут реализовать проект «под ключ».

Возведение коробки одноэтажного дома

От качества кладки первого ряда газобетона зависит прочность и надежность стен. По углам фундамента устанавливаются блоки, которые будут служить маяками. Первый камень устанавливается в самой высокой точке. Между блоками протягивают шнуры для контроля укладываемого ряда. Горизонтальная и вертикальная плоскость элементов проверяются уровнем. Скорректировать расположение газобетонного блока помогает резиновая киянка.

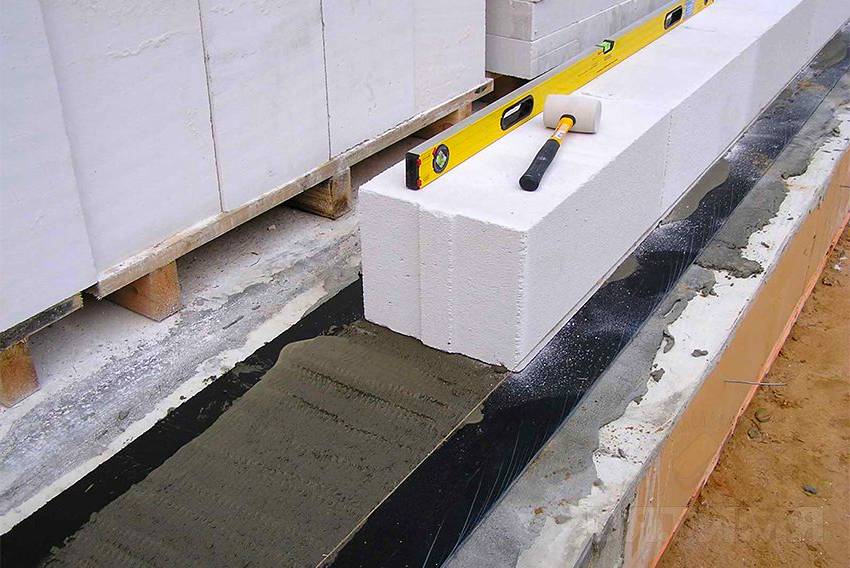

Первый ряд блоков при строительстве дома из газобетона укладывается не на клей, а на цементно-песчаный раствор. Его слой составляет 1-2 см, что дает возможность выровнять блоки по высоте. Последний элемент кладки часто приходится подрезать. Сделать это можно даже обычной ножовкой, но лучше использовать специальную пилу для блоков. Между соседними блоками не должно быть перепадов по высоте. Если они обнаружены, газобетон зачищается специальной теркой.

Второй ряд кладки одноэтажного дома из газобетона и все остальные укладываются на разведенную специальную клеевую смесь. Наносится состав кареткой или зубчатым шпателем. Его густота считается оптимальной, если зубчики раствора не растекаются. Смесь равномерно наносится на горизонтальную и вертикальную поверхность соседних элементов. Толщина шва должна составлять 2-3 мм, выступающие излишки клея удаляют шпателем после схватывания. Ряд начинается от угла, это помогает избежать искривления линии.

Расход клеевой смеси составляет примерно 1 мешок на 1 кубометр газобетона.

Кладка ведется с перевязкой швов, это означает, что в следующем ряду блоки смещаются. Оптимальный вариант – смещение на половину величины блока, но не менее 8-10 см. Наклонные ряды, необходимость которых возникает при выкладывании фронтона, выполняют двумя способами:

  • подпиливают каждый газоблок по размеру;
  • выкладывают нужное количество рядов, а затем спиливают ненужную часть.

В одноэтажном доме из газобетона возводятся не только несущие стены, но и перегородки. Для них применяется газобетонный блок толщиной 100-250 мм. Перегородки выкладываются с перевязкой на толщину блока или крепятся встык с помощью Т-образных анкеров.

Армирование газобетона при строительстве

Низкая способность газобетона выдерживать изгибающие нагрузки оборачивается трещинами при подвижках фундамента. Вторая причина их появления – усадка материала. Предотвратить ситуацию позволяет армирование. Процесс заключается в укладывании рифленых металлических стержней в борозды, пропиленные в газобетонных блоках.

Рекомендация. Для армирования применяется арматура марки А3 диаметром не менее 6-8 мм.

Усиление армированием стен при строительстве одноэтажного дома из газобетона ведется по следующей схеме:

  • первый ряд кладки;
  • каждый четвертый ряд стен;
  • перемычки над проемами;
  • армопояс фундамента (при необходимости) и под кровлю.

Штробы выполняются специальным инструментом – ручным штроборезом. Канавки делают размером 25×25 мм, располагая их в 6 см от края блока. Арматура укладывается в две параллельные борозды, которые заполняются клеем. Сверху наносится слой раствора и следующий ряд блоков.

Перемычки

Перемычки и армопояс одноэтажного дома требуют использования U-образных блоков и изготовления каркаса из арматуры. При устройстве проемов над ними устанавливается опора для поддержания перемычки. Количество используемых U-блоков зависит от ширины проема, при этом элементы должны опираться на стену по 250 мм с каждой стороны. После укладывания внутрь перемычки металлической конструкции, она заливается тяжелым бетоном.

Армопояс устанавливается по всему периметру несущих стен одноэтажного дома из газобетона

Важно, чтобы он был монолитным и цельным. Специальные U-блоки играют роль несъемной опалубки для создания силового пояса

Внутрь их помещается каркас, связанный из прутков сечением 10-12 мм. Необходимо проследить, чтобы металл не касался газобетона. Для этого устанавливаются фиксаторы в форме звездочек.

Вместо U-блоков в целях экономии строительства допускается установка опалубки из доборных элементов толщиной 10 см или деревянных щитов. Подготовленная опалубка со стальным каркасом заливается бетоном. Армирование способствует равномерному распределению нагрузки на все стены.

Перекрытия одноэтажного дома делают монолитными, сборно-монолитными, а также из дерева, газобетонных или железобетонных плит перекрытия (об этом подробнее в другой нашей статье).

Ленточный фундамент для дома из газобетона

Обустраивается путем рытья котлована по периметру дома и под внутренними несущими стенами. Монолитная конструкция из армированного бетона, которая формирует замкнутый контур, позволяет обеспечить устойчивость дому из газобетонных блоков. В данном случае сокращаются затраты на материалы и работу (по сравнению с монолитным), но повышаются требования к фундаменту.

И главное требование — либо устранить пучинистость грунта путем обустройства подушки фундамента на непучинистых слоях почвы (само по себе, это уже требует значительного углубления в почву). Либо же сделать ставку на то, что фундамент, залитый на подготовленное основание из щебня и песка, будет двигаться синхронно с пучением грунта, и таким образом, нивелировать его влияние на стены газобетонного дома.

С точки зрения глубины залегания выделяют два подвида ленточного фундамента:

Заглубленный ниже глубины промерзания грунта (ГПГ)

Ленточный фундамент глубокого заложения устраивается так, чтобы подошва основания находилась ниже уровня промерзания грунта и была защищена утеплителем от влияния морозного пучения грунта.

Заглубленный ленточный фундамент хорош тем, что позволяет обустроить подвал или цокольный этаж, а также добавить элементы инфраструктуры дома, например, сделать бетонные входные ступени.

Мелкозаглубленный фундамент для дома из газобетона (МЗЛФ)

Ленточный фундамент мелкого заложения идеален для строительства газобетонного дома на нормальных грунтах, которые не отличаются подвижностью и не склонны к пучению. Поскольку два основных фактора, влияющие на способность фундамента обеспечивать формостабильность устранены, то нет необходимости углубляться ниже глубины промерзания. Для МЗЛФ достаточной считается глубина в 500 мм. При таких условиях возможно строительство двухэтажного дома из газобетонных блоков или дома из газобетона с мансардой.

На пучинистых грунтах возможно обустройство мелкозаглубленного фундамента на толстой, плотно-утрамбованной подушке из песка и щебня. Такая прослойка будет служить заменой пучинистого грунта на непучинистый. Но в данном случае нужно еще учитывать глубину залегания грунтовых вод. При высоком уровне которых, мелкозаглубленный фундамент также не стоит заливать. При этом нежелательно строить дом из газоблоков высотой более одного этажа на МЗЛФ, который расположен на пучинистом грунте.

Примечание. Специалисты настойчиво рекомендуют позволить ленточному фундаменту обоих видов набрать прочность в течении как минимум года после заливки. За это время он проявит возможные недочеты, которые проще исправить по ходу, нежели после строительства дома.

Вывод. Ленточный фундамент оправдан на простых грунтах или на пучинистых, но с выдерживанием технологии обустройства.

Нетиповые варианты

Энергоэффективные жилые дома вполне могут быть необычными по исполнению и красивыми на вид. В ряде случаев их оснащают сауной и бассейном; за счет других дополнений можно легко сформировать практически полноценный домашний фитнес-зал. Вполне целесообразно строить 3-этажные здания. В одном из таких вариантов общие размеры составляют 13,6х13,2 м. Есть 4 спальни и 7 жилых комнат.

Другие особенности:

  • двускатная кровля, покрытая битумной черепицей;

  • гардеробная;

  • чердак;

  • кабинет;

  • зимний сад;

  • терраса;

  • монолитный ленточный фундамент.

Иногда газобетон используется для строительства дома с односкатной кровлей. В этом случае размер жилища составляет 17х17 м. Проект предусматривает столовую и крупную гостиную, пару санузлов, 4 спальни. Крыльцо ведет к отдельному входу. Использованы панорамные окна.

В некоторых случаях также строят финские газобетонные дома. Один из таких проектов начинается с прихожей 1,9 м2. На единственном этаже оборудуют пару спален. Площадь террасы достигает примерно 21 м2. Конструкция предусматривает наличие 2 спален.

Все здания из газобетона строятся с типовыми узлами. В их числе:

  • вертикальные швы;

  • блоки опирания на цоколь или фундамент;

  • анкеровка стен к деревянным балкам;

  • анкеровка самонесущих стен к железобетонным перекрытиям;

  • Т-образные соединения различных типов;

  • сопряжения оконных блоков.

Для фасада могут применяться специальные газобетонные блоки с фаской. По прочности выделяют несколько марок конструкций. Материал D600 подходит для построек с навесными вентилируемыми фасадами. Газоблоки D500 применяют при сооружении монолитных стен. Изделия класса D400 используются в целях теплоизоляции.

Общие требования к межкомнатным стенам в доме

После того, как были уложены несущие стены, перемычки и перекрытия, строители начинают думать о кладке перегородок, запланированных по проекту. Прежде всего, они делают разметку на полу, стенах и потолке, в соответствии с задуманным чертежом, не забывая про основные требования к газобетонным перегородкам:

  1. Прочность конструкции. Выполняется таким образом, чтобы выдерживать механические и внешние факторные воздействия в помещении, и к ней можно было приделать элементы крепежа.
  2. Небольшой вес. По проекту ограждение планируется без дополнительных (лишних) нагрузок.
  3. Достаточная звукоизоляция. Межкомнатные перегородки должны соответствовать требованиям – 43 ДБ. В многоквартирных домах этот индекс равен 52 ДБ.
  4. Толщина. Несмотря на то, что перегородочный ячеистый материал встречается разной толщины, самый оптимальны размер – 100-175 мм. Представленный показатель обладает достаточной прочностью и звукоизоляцией.
  5. Экологичность. Конструкцию создают из экологически чистого материала, отличающегося безопасностью, благодаря минеральному составу.
  6. Пожаробезопасность. Перегородка должна исключать возгорание. Минимальный предел огнестойкости газоблоков – 0,25 часа.
  7. Наличие сертификата качества. Материалы, использующиеся в работе, должны иметь отметки о качестве и маркировку, предоставленную производителем.
  8. Плотность материала от D500 до D700. Данное требование указывает на качественные характеристики материала, согласно которым, чем выше D, тем крепче будет перегородка.

Если владелец дома желает завершить строительство как можно быстрее, то специалисты советуют использовать для работы крупногабаритные изделия, с размерами по длине и ширине – 750х625 мм.

Для межкомнатных перегородок эти блоки – самый лучший вариант.

По общепринятым стандартам перегородочные конструкции находятся в прямой зависимости от высоты (h). Так, например, при h 2,5 м – применяют блок с толщиной 75 мм; при h 3 м – 100 мм; при h 3-5 м – 200 мм.

Свойства грунтов

Физико-механические свойства грунтов – главный фактор

Важно знать, какова несущая способность залегающих под фундаментом грунтов и степень их пучинистости. Например, торфяные грунты или плывуны (частицы песка с примесью глины) имеют очень низкую несущую способность, и если под пятном застройки именно такие грунты, то, вероятнее всего, придется устраивать свайный фундамент

Сваи проходят через слабонесущие слои земли и упираются в слои, способные нести нагрузку. Также есть висячие сваи, которые воспринимают нагрузку за счет сил трения, возникающих между боковой поверхностью свай и грунтом.

Другая характерная проблема – морозное пучение грунта. В средней полосе России часто встречаются глинистые грунты (глины, суглинки и др.), которые относятся к типу пучинистых. Если они насыщены водой, то зимой при промерзании они увеличиваются в объёме, что может привести к выдавливанию фундамента и появлению в нём трещин.

Ещё не так давно популярным способом борьбы с пучением было заглубление бетонного фундамента ниже глубины промерзания грунта (её величина варьируется в зависимости от региона, где ведётся строительство). И тогда подошва фундамента не подвергается сезонному давлению грунта. Но даже это зачастую не спасает боковые части фундамента от повреждения касательными силами морозного пучения. Не говоря уже о том, что заглубленные фундаменты – самые дорогие в силу большого объёма земляных работ и значительного расхода бетона.

Поэтому сегодня заглубленные фундаменты делают, как правило, только тогда, когда необходим подвал или цокольный этаж. В остальных случаях для пучинистых (как и для непучинистых) грунтов оптимальны фундаменты мелкого заложения – ленточные и плитные. О том, какие меры по защите от пучения грунта нужно предпринимать при их устройстве, мы расскажем в следующей статье. А сейчас отметим: лучше всего ещё перед началом проектных работ по дому выполнить инженерно-геологические изыскания на участке.

Затраты на такие изыскания ничтожны в масштабе строительства дома, но вы получаете полную информацию о свойствах грунтов, что позволит подобрать подходящий фундамент. Тем самым вы не получите проблем в будущем или сэкономите на этой части здания при строительстве.

А можно ли делать фундамент без «геологии»? Не имея точной информации о грунтах, можно относительно безопасно устраивать три типа фундаментов:

  • Плитный
  • Свайный
  • Заглублённый ленточный

При этом только плитный фундамент можно применять на любых грунтах, имеющих достаточную несущую способность. Но плита – дорогостоящее решение: много земляных работ, большой расход бетона. И если потратить небольшую сумму денег на изыскания, то часто оказывается, что грунты позволяют сооружать мелкозаглублённую ленту с полами по грунту, – и тогда фундамент вместе с изысканиями обойдутся заметно дешевле плиты.

Что же касается свайного фундамента, то всегда есть риск, что на той глубине, где предполагается опирать сваи, грунт имеет слабую несущую способность. Или, например, под пятном застройки находится водяная линза (водоносный горизонт), на которую нельзя опирать сваи. Или часть свай попадает на плотный грунт, а часть – на слабонесущий. В этих случаях возможны проблемы, и если бы заказчик своевременно сделал «геологию», можно было бы их избежать.

Область применения

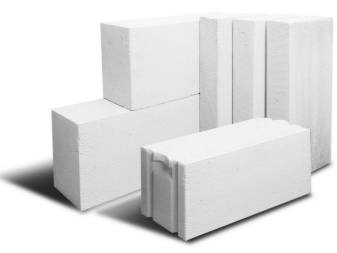

Благодаря недорогому производству и прекрасным характеристикам на рынке газобетона все больше – множество компаний предлагают высококачественный материал, который пользуется стабильно высоким спросом. Область применения газобетона достаточно обширная – из него выполняют объекты жилищного строительства разного типа, коммерческие и промышленные здания, разнообразные сооружения.

Сферы применения газобетона:

  • Кладка стен – стандартные блоки используются в строительстве несущих стен в зданиях до 3 этажей, а также для возведения внутренних перегородок в строительных объектах любой высоты. Стеновые блоки выполняются в разных размерах, со специальными выступами и впадинами, создающими тепловой замок.
  • Строительство полностью из газобетона – реализуются проекты небольших по этажности жилых и промышленных зданий, на которые не предполагается воздействие слишком высокой нагрузки.
  • Заборы – на приусадебных участках часто строят из газобетона, с обязательным обустройством бетонного фундамента (класть блоки непосредственно на грунт запрещено).
  • Возведение бани – газобетонные блоки просто идеальны для этих целей благодаря минимальной горючести и максимальному теплосбережению.
  • Создание монолитных конструкций – материал заливают в опалубку для реализации тех или иных задач.
  • Теплоизоляция – часто газобетон используют для утепления, выбирая минимально плотные блоки (они же не очень прочные) низкой марки.

Армирование газобетона

Чтобы увеличить степень сопротивляемость здания усилиям, возникающим при пучении грунта, производится продольное армирование стен. Для этого в уложенном ряду блоков при помощи специального приспособления штробят продольные канавки. Для толстых наружных делают две канавки под два прутка, для перемычек толщиной до 200 мм кладут одну нитку. От края блока они должны находится на расстоянии не менее 6 см. При штроблении двух канавок удобнее выдерживать расстояние, положив доску: одна штроба — с одной стороны, вторая — с другой.

Когда пазы готовы, из них щеткой выметается пыль. Потом берут арматуру 8 мм, предварительно раскладывают в подготовленные штробы. Подгадывают так, чтобы в углах лежали цельные прутки: в нужном месте их просто сгибают. Стыки арматуры должны приходится примерно на середину блока, но не в углах здания и не в местах примыкания стен.

Один пруток накладывают на другой, укладывая рядом. Перехлест должен быть 10-20 см. Чтобы в местах проемов (дверных и оконных) концы арматурин не торчали, небольшие кусочки можно загнуть, сделав под них небольшие штробы.

Когда все разложено, вынимаем пруток, смачиваем штробу водой и наполовину заполняем клеем или бетонным раствором. И чистить и смачивать обязательно, иначе раствор не сцепится с материалом блока и толку от армирования не будет. В клей утапливаем пруток, потом проходим шпателем вдоль канавок, снимая излишки и разравнивая слой.

Такое армирование проводят в первом ряду, а потом — в каждом четвертом. При регулярной перевязке даже при неравномерной осадке фундамента, дом из газобетона будет стоять нормально.

Но это — не все армирование. Над оконным и дверным блоком, а также в последнем ряду этажа требуется еще элементы усиления, но уже более серьезные, с 4-мя прутками, связанными в единую систему. Для этого есть специальные U-образные блоки. Их кладут в качестве последнего ряда под перекрытие второго этажа или под мауэрлат кровли. Одна боковая стенка у блока толстая, вторая — более тонкая. Толстой стенкой его разворачивают а улицу, тонкой — в помещение.

Из 4-х прутков арматуры диаметром 10-12 мм вяжется непрерывный армирующий пояс. Его вяжут по тому же принципу, что и в ленточном фундаменте. Пример армирующего каркаса — в видео.

Готовые элементы укладываются в полость блока, заливаются бетоном марки М200. После набора бетоном 50% прочности можно укладывать перекрытия или ставить стропильную систему крыши.

Армирование оконных проемов газобетонных домов

По технологии, если дом из газобетона имеет оконный проем шире 1,8 метра, дополнительно армируется предпоследний ряд газоблоков. Для этого в делают две продольные штробы, которые, как минимум, на 0,5 м длиннее оконного проема. Для перестраховки можно выступы сделать побольше — до 1 метра, а армировать под каждый оконный проем.

Технология аналогична стенному: две штробы, в которые укладывается пруток, заполянется клеем или раствором. Поверх армирования устанавливается последний ряд блоков, а на него в последствии — оконная рама.

Общие принципы работы с пенобетонными блоками описаны в следующем видео, также освещены принципы армирования оконных и дверных проемов

Инструменты

Для работы потребуется недорогой инструмент, который  вы легко приобретете в любом строительном магазине:

строительный уровень, угольник, отвес;

  • ручная пила. Будет лучше, если она окажется с наконечником из победита, так как обычная ножовка быстро затупится;
  • шлифовальная доска, рубанок, терка;
  • киянка;
  • штроборез ручной по газобетону. С его помощью устраиваются канавки под арматурные прутья, разводятся трубы коммуникаций;
  • щетка, с помощью которой удаляют пыль от штробореза;
  • наборы перьевых и винтовых сверел;
  • емкость и электродрель со специальной насадкой, с помощью которой будет замешиваться растворная масса;
  • мастерки, шпателя, каретки для нанесения клея;
  • направляющий шаблон, с помощью которого будет выполняться резка газобетонного материала, чтобы сформировать полукруглые элементы.

Проекты домов из газобетона: строительство и документация

Область применения газобетонных блоков распространяется не только на строительство жилых зданий. Этот материал также используется для возведения зданий коммерческого и промышленного назначения.

Проект одноэтажного дома 12×12 м

Технические требования, выдвигаемые к строительным блокам, четко регламентируются соответствующими ГОСТами:

  1. 21520-89 – требования к стеновым мелким ячеистым блокам.
  2. 31359-2007 – требования к газоблокам автоклавного твердения.
  3. 31360-2007 – требования к стеновым изделиям автоклавного твердения без армирования.

Разрабатывая проекты домов из газобетона под ключ, специалисты используют дополнительную документацию. Для проектирования и строительства ограждений вокруг зданий общественного и жилого назначения применяется СТО 501-52-01-2007. Тепловая защита, а также каменные и армокаменные конструкции создаются с учетом СНиП 23-02-2003 и II-22-81 соответственно.

При разработке типового проекта дома из газобетона предусматриваются особенности строительного материала. Среди них учитываются такие показатели:

  • степень усадки в процессе высыхания;
  • плотность кладки;
  • теплоемкость;
  • степень теплового расширения в процессе нагрева;
  • взаимодействие с изделиями и конструкциями, изготовленными из металла;
  • уровень воздействия на окружающую среду.

Стандартный набор чертежей включает следующие разделы: архитектурный, строительный, конструктивный, инженерный

Какие данные должен содержать проект дома из газобетона

Перед тем как построить дом из газобетона или любого другого материала, застройщик должен подготовить определенный пакет документов. Хотя наличие планов фасадов не является обязательным требованием, муниципальные отделения архитектуры все же просят предоставить эти чертежи.

Чтобы построить дом из блоков, потребуется набор чертежей. Стандартный комплект включает следующие разделы:

  1. Архитектурный – содержит данные о декоративных элементах здания, а также о фасадах в цветном исполнении.
  2. Строительный – предусматривает элементы кладки стен, планировку этажей, устройство кровли и фундаментного основания, варианты финишной отделки, а также зоны, где формируются отверстия для коммуникационных систем.
  3. Конструктивный – предоставляется как часть строительного пакета документов или в качестве отдельного раздела, в нем прописаны узловые крепления, содержится детальный обзор элементов со сложной конструкцией, учитываются особенности дверных и оконных проемов, лестницы и проч.
  4. Инженерный – этот пакет чертежей затрагивает электропроводку, системы отопления, связи, водоснабжения, канализации и вентиляции.

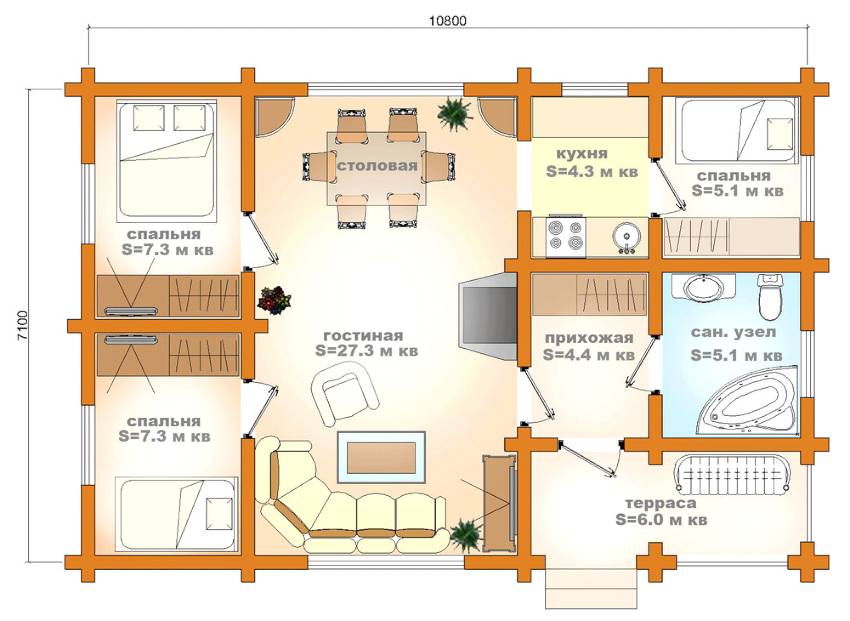

Проект одноэтажного дома площадью 81 м²

Помимо этого, проектная документация может включать общие данные по материалам, спецификации оборудования, смету на строительство дома из газобетона с расценками по отдельным видам работ, а также по объекту в целом.

Что входит в готовый проект дома из газобетона

Проект домов из газобетона – это прекрасная возможность получить готовый план по строительству качественного, прочного, долговечного и соответствующего всем нормам жилья. Проектировщики учитывают все пожелания заказчика и воплощают их в реальность эффективно, согласовывают все с надзорными органами, разрабатывают профессиональные рекомендации для контроля реализации работ. Также в проект входят смета и чертежи, подробные перечни материалов, рекомендаций и т.д.

Готовые проекты включают полный комплекс схем с чертежами – от основания до кровли, с указанием мест расположения элементов коммуникаций с узлами, типами подключений, переходниками и т.д

Очень важной составляющей проекта является смета с перечнем материалов. Данный аспект более эффективно рассчитывать при создании индивидуального проекта или доработки типового профессионалами, которые учтут текущие цены на рынке (бесплатный проект может быть создан давно и значения в нем попросту не актуальны)

Любой проект, типовой или индивидуальный, обязательно содержит данные разработчика и его лицензии. Проекты, распространяемые бесплатно, могут не иметь авторства и есть риск, что не соответствуют текущим техническим нормам.

Основные разделы проекта дома:

  1. Архитектурный – содержит полный перечень чертежей, характеристики и спецификации общего плана, поэтажный план. В поэтажном плане указана планировка с размерами помещений, расположением, площадью. Тут же обозначаются окна и двери, вентиляционные ходы, толщина наружных/внутренних стен, высота этажа. Фасадный чертеж демонстрирует двери, окна, веранды, балконы, гаражные ворота, фасадные элементы (свесы, коньки и т.д.). Также предоставляются чертежи в продольном, поперечном, вертикальном сечении здания.
  2. Конструкционный – предоставляет подробные схемы расположения перегородок, лестниц, перекрытий, стропил, частей основания. Для самых сложных элементов создаются отдельные чертежи с привязкой к осям, детализацией.
  3. Инженерный раздел – проектируются схемы водоснабжения, отопления, электрификации, канализации. Тут указывается все, что нужно для оптимального функционирования систем, последовательность подключения, поэтажные планы расположения коммуникаций.

Виды фундаментов под дом из газобетона

Перед началом строительства, нужно знать, что для создания цокольного или подвального этажа, потребуется сделать ленточный заглубленный фундамент. Если территория, на который должен располагаться дом имеет большие перепады высот — более 1,5 м, тогда необходимо возводить свайно-винтовой ростверк.

Давайте более подробно разберем возможные варианты фундамента.

Плитный фундамент

Если дом предстоит строить на “сложной” земле, где грунтовые воды близки к поверхности, следует сделать выбор в пользу монолитной плиты. Они делятся на 2 разновидности: с ребрами жесткости и без.

Плита без ребер жесткости подойдет только для мелких построек. Дом или дачу на ней возводить нельзя. Для газобетонного дома потребуется сделать мелкозаглубленный фундамент с плитой, имеющей ребра жесткости. Арматура обеспечит такие свойства:

  • хорошая несущая способность;
  • сопротивление промерзанию грунта;
  • стойкость к движениям грунта и устойчивость.

Монолитный фундамент с ребрами жесткости дает возможность строить 2-3 этажные дома из газобетона. Плиты могут применяться и для песчаного грунта, где отсутствует пучинистость.

К недостаткам такого фундамента следует отнести:

  • отсутствие возможности сделать подвал в доме, поскольку плита будет лежать под всем основанием постройки;
  • стоимость такого основания будет высокой, за счёт большого объема раствора и арматуры.

Ленточный фундамент

Это самый популярный вид фундамента не только для газобетонных домов. Он может использоваться для 2-3 этажных построек. Для создания такого основания применяется качественный бетон и арматура 120 мм.

Если вы хотите сделать фундамент блочным, для этого отлично подойдут блоки ФБС (фундаментный блок сплошной). Это большие прямоугольные блоки, весом в 300 кг. Их преимущество в том, что они очень быстро монтируются (с использованием специальной техники). Недостатком ФБС является наличие технических швов между блоками. Лучше всего они подходят для возведения цокольного этажа или подвала.

Главными параметрами при создании ленточного фундамента, являются: ширина траншеи, ее глубина и диаметр.

Для мелкозаглубленного фундамента, глубина составляет 50 — 70 см. Если вы планируете делать в доме подвал, тогда потребуется делать заглубленный фундамент в 1,5 м.

Нужно также учитывать глубину промерзания грунта. Определить ширину траншеи можно с помощью расчетов. Она зависит от веса всей конструкции.

Свайный и столбчатый фундамент

Такие типы фундаментов отличаются высокой скоростью возведения и экономией материалов. Помимо этого сваи и столбы дают возможность вести стройку на сложных грунтах. Сваи и столбы устанавливают точечно по всему периметру будущего дома. Для установки столбов потребуется заранее приготовленные углубления.

Поверх них устанавливается ростверк, соединяющий все столбы, либо сваи в единую платформу. Вес будущей постройки равномерно распределяется по всем опорам.

Какими преимуществами обладает такой тип оснований?

  • работать можно в любое время года;
  • снижение и равномерное распределение веса и осадки дома;
  • замкнутый контур ростверка позволяет увеличить устойчивость всей конструкции.

Плюсы и минусы дома из газобетона

По прочности этот материал как минимум не уступает добротному кирпичу. Теплопроводность у него вполне приемлема. Во многих регионах дополнительное утепление вовсе не понадобится. Хотя автоклавный газобетон отличается высоким качеством, плата за него вполне умеренна. В состав стройматериала не входят никакие токсичные или опасные вещества.

Пористость структуры гарантирует отличное «дыхание». Легкость блоков упрощает их транспортировку и выкладку. К тому же отпадает необходимость обустраивать мощный тяжеловесный фундамент. Нарезка и сверление блоков не составляют никаких проблем. Горючесть равна нулю, так как используются лишь минеральные компоненты.

Отрицательными сторонами являются:

  • необходимость очень точно поддерживать геометрию блоков при выкладке;

  • потребность усиленно утеплять пазогребневые конструкции;

  • серьезная проницаемость для пара;

  • высокая гигроскопичность;

  • завышаемая рядом производителей теплозащита (порой приходится использовать более толстые решения);

  • склонность даже безупречно качественного газобетона растрескиваться;

  • необходимость оштукатуривания и отделки.

Кажущаяся простота технологии выработки газобетона создает обманчивое впечатление, будто его очень легко получить в домашних условиях. Но это не совсем так — производственный процесс должен быть выверен все равно.

Продукция проверенных фирм отвечает самым строгим нормам качества

Но помимо выбора качественных изделий, необходимо обращать внимание и на то, каким образом они будут применены при строительстве зданий по конкретным проектам

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
