Охранно-пожарная сигнализация в квартире: устройство, схема, подключение самостоятельно

Положение о дублирующем сигнале

С 2014 года в России действуют правила, по которым после установки пожаротушения и сигнализации должна срабатывать дублирующая система подачи сигнала в пожарную часть. В школах, дошкольных учреждениях, гостиницах, больницах этот процесс происходит без вмешательства человека. Установку пожарных датчиков такого типа разрешено производить фирмам с лицензиями на монтаж приборов сигнализации. При монтаже извещателей необходимо соблюдать правила их установки.

В небольших залах монтируют приборы точечного типа. Линейные устройства используются в больших залах, холлах, складах, аэропортах. В помещениях, где находятся материальные ценности (музеи, библиотеки и другие хранилища), устанавливаются аспирационные изделия. Нормы расстановки пожарных извещателей учитывают:

• размеры помещения;
• зону контроля прибора;
• высоту потолков;
• зоны повышенной опасности.

Под перекрытиями чаще монтируют дымовые датчики. Они не должны подвергаться колебаниям и вибрациям. Из зоны действия приборов удаляются посторонние предметы, которые вызывают ложные срабатывания. Многие офисы оборудованы навесными потолками. Лучшее место для установки датчиков в них — между основным и навесным потолком.

Извещатели пламени размещаются внутри и снаружи помещений. Монтируются они на потолке или стенах. Из зоны их действия убирают оборудование, которое дает оптические помехи. Вместе с автоматическими датчиками устанавливаются и ручные устройства (ИПР), которые активируются человеком. При установке ИПР расстояние от пола выдерживают в пределах 140-150 см, рядом с приборами не должно быть магнитных или электрических устройств. Доступ к приборам имеют все находящиеся в помещении люди. Расстояние между соседними приборами — 50 м.

Где устанавливается комплекс приборов и его оснащение

В многоэтажных жилых домах, оборудованных единой системой обеспечения безопасности при возникновении пожара, включающей в себя автоматическую сигнализацию о возгораниях в помещениях квартир, вне квартирных коридорах, лестничных площадках, технических помещениях, приемно-контрольные приборы устанавливаются в помещении консьержа.

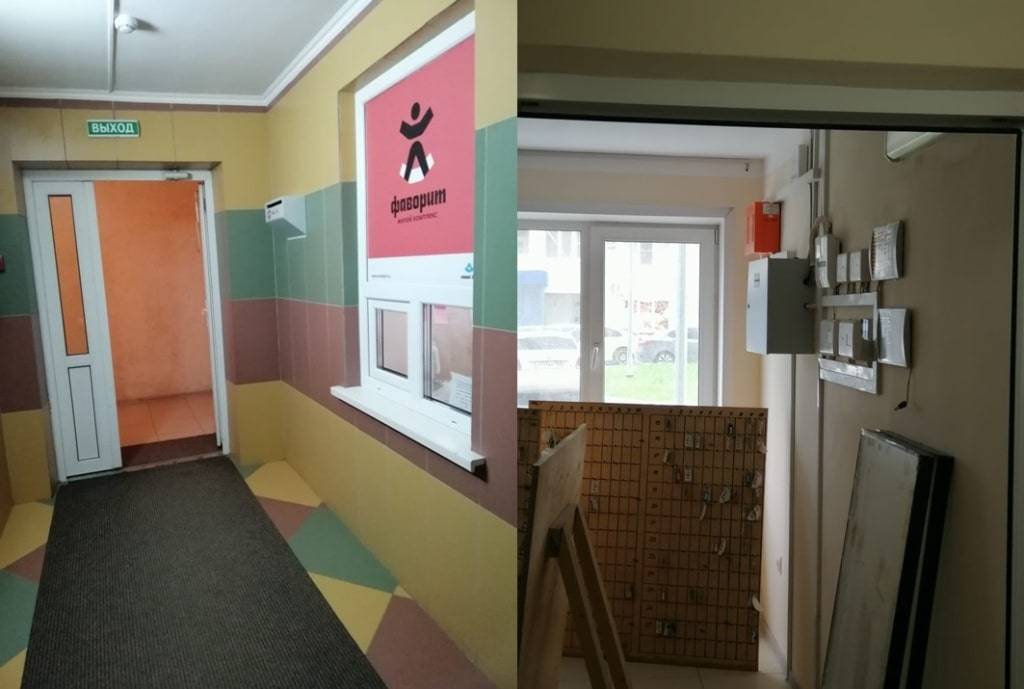

Помещение консьержа в многоквартирном доме

При отсутствии такого помещения их монтируют в стеновых шкафах связи, телевидения на первом этаже многоквартирного жилого дома, чтобы обеспечить их сохранность, исключить доступ к коммутационным соединениям с ним линий/шлейфов сигнализации о пожаре, проложенных от квартир на вышележащих этажах здания.

Такое организационно-техническое решение применяется в жилых комплексах, состоящих из нескольких многоэтажных зданий. Тогда от приборов пожарной сигнализации в каждом доме прокладываются соединительные линии к централизованному приемно-контрольному прибору, установленному в помещении диспетчерской, пожарного поста, пульта охраны жилого комплекса, где организовано круглосуточное дежурство персонала, обученного действиям при пожаре.

В высотных комплексах многоквартирных жилых зданий в состав необходимой для обеспечения безопасности людей аппаратуры, кроме приемно-контрольных устройств сигнализации, могут также входить один или несколько:

• Пожарных приборов управления противодымной защитой здания, оборудованием насосной внутреннего противопожарного водоснабжения.
• Приборов управления пожарным оповещением.

При установке в частном жилом доме не автономных извещателей о пожаре, а полноценной установки сигнализации, в которой пожарные датчики соединены между собой, прибором проводными линиями, приемно-контрольная аппаратура монтируется, как правило, в прихожей; а при наличии здания/помещения охраны в элитных загородных поселениях – в нем.

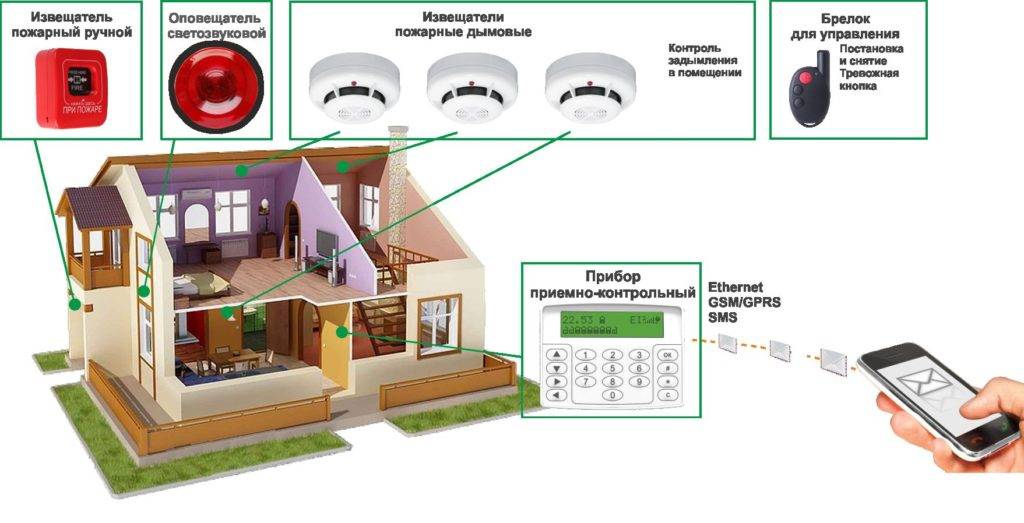

Состав охранной сигнализации

Охранная сигнализация состоит из следующих элементов:

1. Центральный блок управления – устройство, получающее всю информацию о состоянии шлейфов, срабатывании датчиков их состоянии, и попытках несанкционированного вскрытия. При поступлении тревожного сигнала от одного из детекторов контроллер, в соответствии с ранее заданной программой, включает тревожные оповещатели, посылает сигнал тревоги на пульт службы охраны или посылает предупреждающее сообщение владельцу помещения.
2. Устройства управления – могут быть стационарными, одна из клавиатур может быть интегрирована непосредственно в корпус контроллера, выносные клавиатуры находятся возле выходов из охраняемых зон. Устройства дистанционного управления представляют собой радиоэлектронные брелоки или электронные ключи Touch Memory.
3. Устройства отображения информации – к ним относятся индикационный блок или монитор ПК на которые выносится информация о текущем состоянии детекторов. Такие приспособления используются только в диспетчерских пунктах крупных систем охраны.
4. Блок питания – при условии, что командные и исполнительные устройства не имеют собственного автономного источника, энергоснабжение приборов осуществляется через централизованный прибор, оборудованный блоком бесперебойного питания, который дает возможность некоторое время функционировать системе в отключенном от электричества здании.
5. Детекторы.

Датчики охранной сигнализации являются ключевыми устройствами системы. Промышленность выпускает множество моделей, имеющих различные эксплуатационные показатели.

• Датчики контроля движения. Наиболее распространенные – инфракрасные детекторы. Принцип их действия основан на обнаружении теплового излучения движущегося объекта в контролируемой зоне. Несколько реже используют ультразвуковые и СВЧ детекторы, принцип действия которых основан на эффекте Доплера. Современные комбинированные приспособления имеют низкий показатель ложного срабатывания, высокую скорость отклика, некоторые модели могут по нахождению и величине теплового пятна определить находится в помещении человек или домашнее животное.
• Магнитоконтактные устройства, устанавливаются на дверях и окнах, состоят из двух частей, при рассоединении подают сигнал тревоги. Наиболее дешевый и надежный тип исполнительных устройств. Однако, его легко обмануть просто выбив стекло из окна. Рекомендуется использовать в комплекте с другими устройствами обнаружения.
• Детекторы разбития стекла имеют акустические сенсоры, реагирующие на громкий звук. Современные модели имеют микропроцессор, на котором записываются эталонные величины и амплитуда звуковых колебаний. Такие устройства практически не дают ложных срабатываний, четко реагируя только на звук бьющегося стекла.
• Вибрационные датчики – довольно простые и дешевые, но надежные устройства. Устанавливаются непосредственно на охраняемый объект – внутреннюю дверцу сейфа, стену, окно и т.д. Реагируют на вибрацию, возникающую в процессе механического воздействия на объект.

Виды извещателей

Выбор конкретного типа извещателя под каждый объект происходит исходя из средней температуры воздуха в помещении в процессе штатной эксплуатации. Для исключения ложных срабатываний отсечка срабатывания устанавливается с превышением 20℃ от предельной температуры при штатной работе помещения.

Контактные

Основаны на применении контактов из легкоплавких металлов. Под воздействием возросшей температуры контакты деформируются, что приводит к размыканию контактов. Сигнал об этом поступает на пульт управления. В связи с необходимостью нагрева конкретной маленькой детали данные датчики имеют ограниченный радиус действия. Целесообразно использовать для помещений малой площади.

Электронные

Сигналом о начавшемся возгорании служит изменение сопротивления на части полупроводника. Терморезистор определяет разницу и сообщает на панель управления пожарной сигнализацией (далее — ПС). Окружающие электронные помехи могут оказывать влияние на точность срабатываний датчиков. Предельное удаление датчика от приемного пульта ПС — до 2500 метров.

Оптические

Контроль пожарной безопасности происходит путем прокладки оптоволоконного кабеля. Через всю длину проходит лазерный луч.

При нагреве оптоволокно меняет свою структуру, что препятствует прохождению лазера. Специальный контроллер точно определяет участок, где произошло отражение, а также актуальную температуру.

Такие датчики работают в любых погодных и электромагнитных условиях. В случае поломки возможно заменить только поврежденный участок. Дистанция передачи сигнала — до 8 км.

Механические

В корпусе такого датчика находится металлическая колба с газом, который расширяется при нагреве. Конструкция является одной из первых, использованных для осуществления пожарной охраны объектов. На данный момент считается слишком сложной в производстве (необходимость контроля герметичности колб и качества газовой смеси) и используется в исключительных случаях, где иные виды извещателей не подходят.

Автономные

Извещатели, получающие питание от аккумуляторного блока или пары бытовых батареек. Сигнал о срабатывании передаётся по радиоканалу на передатчик, подключенный к постоянному питанию. Главная проблема — это потеря радиуса действия сигнала внутри помещений.

Взрывозащищенные

Необходимы для определения начала пожара в помещениях, где возгорание может начаться со взрыва, вследствие чего иные датчики будут уничтожены и не смогут подать сигнал тревоги. В России распространены 2 модели ТПИ: МАК-1 в исп.11 ИБ и ИП 103-1В. Датчики изготавливаются НПП «Специнформатика-СИ» и НПК «Эталон», соответственно. Подключение данной категории извещателей происходит через искробезопасные шлейфы.

Адресно-аналоговые

Представляют собой компьютеризированные комплексные решения по обеспечению пожарной сигнализации на объекте. Один прибор может контролировать сигналы со 100 различных датчиков.

Линейные

Предназначены для установки в труднодоступных местах или условиях агрессивной окружающей среды. Для обнаружения возгорания линейные извещатели используют 3 вида датчиков:

1. Оптический кабель, реагирующий на изменение температуры, снижая свою прозрачность. Уменьшение светового потока фиксирует анализатор и указывает место возникновения изменений.
2. Сенсорный кабель состоит из датчиков по всей длине, которые под нагревом меняют свое сопротивление, что выдается системой на пульт управления в виде тревожного сигнала.
3. Кабель типа «витая пара», жилы которого покрываются термочувствительным составом. Под нагревом жилы соприкасаются, образуя короткое замыкание. Место возникновения распознается как возгорание и передается на пульт.

Данный тип отлично подходит для крупных систем пожарной сигнализации. Температуру срабатывания можно задать отдельно для каждой зоны.

Многоточечные

Используют в своей работе сеть из нескольких датчиков. Вся информация передается по соединительным шлейфам. Обнаружение возгорания, в отличие от линейных, возможно только в точке установки датчика, а не по всей длине шлейфа соединения.

Установка ручных пожарных извещателей

Требования к монтажу пожарной сигнализации предписывают установку ручных приборов. Они обладают преимуществами перед автоматическими устройствами:

• сигнал о возникновении пожара передается мгновенно, часто — до срабатывания автоматов;
• ИПР допускается устанавливать в местах с повышенной взрывоопасностью;
• они отличаются простотой конструкции и надежностью;
• при монтаже не требуется применения специального инструмента;
• длительный срок эксплуатации;
• не требует технического обслуживания.

Нормы установки пожарных извещателей ручного типа перечислены в НПБ 88-2001. К извещателям обеспечивается свободный доступ всем посетителям помещения, которые при необходимости переводят датчик в активный режим. В активном режиме прибор передает сигнал на блок охранной системы. Внутри помещения интервал между ними не превышает 50 м, на наружной стороне стен — не более 150 м.

Размещение пожарных извещателей предполагается на лестницах, у выходов из помещения, в холлах и коридорах.

Пожарная система сигнализации помогает своевременно выявлять очаги задымления или возгорания и подает сигнал в ближайшую пожарную часть. Люди эвакуируются из помещений в кратчайшие сроки. Чтобы достичь таких результатов, нужно все работы по монтажу приборов проводить в соответствии с правилами и требованиями и контролировать работу системы не реже 1 раза в месяц.

Условные обозначения пожарных извещателей

Для комбинированных пожарных извещателей:

Элемент Х1 — обозначает контролируемый признак пожара.

Вместо Х1 приводят одно из следующих цифровых обозначений:

• 1 — тепловой;
• 2 — дымовой;
• 3 — пламени;
• 4 — газовый;
• 5 — ручной;
• 6-8 — резерв;
• 9 — при контроле других факторов пожара.

Элемент Х2Х3 обозначает принцип действия ИП. Вместо Х2ХЗ приводят одно из следующих цифровых обозначений:

• 01 — с использованием зависимости электрического сопротивления элементов от температуры;
• 02 — с использованием термо-ЭДС;
• 03 — с использованием линейного расширения;
• 04 — с использованием плавких или сгораемых вставок;
• 05 — с использованием зависимости магнитной индукции от температуры;
• 06 — с использованием эффекта Холла;
• 07 — с использованием объемного расширения (жидкости, газа);
• 08 — с использованием сегнетоэлектриков;
• 09 — с использованием зависимости модуля упругости от температуры;
• 10 — с использованием резонансно-акустических методов контроля температуры;
• 11 — радиоизотопный;
• 12 — оптико-электронный;
• 13 — электроиндукционный;
• 14 — с использованием эффекта «памяти формы»;
• 15 — ионизационный;
• 16 — с использованием электохимических ячеек;
• 17 — с использованием полупроводниковых газовых сенсоров;
• 18 — с использованием металлооксидных сенсоров;
• 19…27 — резерв;
• 28 — видимого спектра;
• 29 — ультрафиолетовый;
• 30 — инфракрасный;
• 31 — термобарометрический;
• 32 — с использованием материалов, изменяющих оптическую проводимость в зависимости от температуры;
• 33 — аэроионный;
• 34 — термошумовой;
• 35 — при использовании других принципов действия пожарного извещателя.

Элемент Х4 обозначает порядковый номер разработки пожарного извещателя данного типа.

Элемент Х5 обозначает класс пожарного извещателя (для ИПТ, ИПДА, ИПП, ИПР).

Пример — Условное обозначение ИПТ имеет вид «ИП 101-8-А1», где 1 — тепловой; 01 — с использованием зависимости электрического сопротивления от температуры; 8 — порядковый номер разработки; А1 — класс ИПТ.

Пожарный извещатель дополнительно может иметь условное наименование и/или коммерческое название.

Меры безопасности и возможные проблемы при установке

Несмотря на то что система противопожарной сигнализации должна устанавливаться квалифицированной организацией с соблюдением всех требований и норм, иногда владельцы квартир собственноручно пытаются монтировать устройство. Самостоятельная установка пожарных датчиков возможна, но следует соблюдать определенные правила безопасности:

1. Во время монтажных работ разрешается использовать только специальные стремянки или лестницы – любые подручные средства категорически запрещены.
2. К монтажу и техническому обслуживанию системы пожарной безопасности допускаются специалисты со знанием инструкций и специфики работы.
3. Инструменты, применяющиеся в процессе, должны иметь изолированные рукоятки.
4. Вначале необходимо измерить напряжение между фазами с помощью переносного вольтметра.
5. Перед установкой элементов системы обязательно проверить прочность крепления пожарных извещателей на подвесном потолке или натяжной конструкции.

Распространенные проблемы при монтаже и эксплуатации

Проблема №1: нарушение работы одного детектора при исправности всех остальных.

Способ устранения: проверить установленные дымовые сенсоры, и, по необходимости, демонтировать их. При этом нужно учитывать, что если показатели напряжения различны, то проводка для пожаротушения и сигнализации должна быть расположена в отдельных коробах. При открытой прокладке расстояние между кабелями и другими системами коммуникации не должно составлять менее 0,5 м.

Проблема №2: отсутствие тревожного сигнала.

Способ устранения: проверить монтажную поверхность, развернуть оптический индикатор аппарата по направлению к главному входу.

Проблема №3: неисправность батареек.

Способ устранения: если датчик установлен на самом полотне потолка, то поменять систему питания будет довольно легко – потребуется всего лишь аккуратно открутить прибор от его платформы. При монтаже аппарата внутри подвесного потолка нужно будет частично демонтировать потолочное полотно.

Таким образом, главным требованием к установке пожарного детектора остается его эффективная последующая работа. При выборе устройства желательно отдавать предпочтение надежным производителям, модели которых гарантировано прослужат несколько лет.

Владельцу помещения лучше положиться на квалифицированных специалистов, способных рассчитать количество извещателей и создать правильную схему их расположения – только при грамотной установке возможна эксплуатация пожарных датчиков без сбоев и неисправностей.

Цены

Самые простые максимальные противопожарные тепловые приборы отечественные, их цена от 40 рублей до 150.

• Дополнительные опции, например, память на сработавший прибор, световой и/или выносной индикатор, увеличение их количества влечет за собой удорожание вдвойне, разброс от 270 р. и до 600.
• Максимально-дифференциальные датчики можно приобрести за цену от 500 р. до 900.
• Одна из наиболее продаваемых моделей Аврора ТН (ИП 101-78-А1)
  , ее цена в среднем 700 р.
• Наиболее популярная из-за своей ценовой доступности модель взрывозащищенного извещателя ИП 101-3А-А3R
  обойдется в 200 рублей в среднем, хотя в большинстве своем магазины предлагают взрывозащищенные устройства от 800 до 1 000 р.

Зарубежные адресные максимально-дифференциальные устройства

• стоят от 1000 рублей за штуку
  и выше.
• Среди адресно-аналоговых максимально-дифференциальных — хит продаж модель С2000 ИП-03
  , она стоит от 500 до 800 рублей
  , а вообще разбег адресных извещателей доходит до 2 000 и даже выше.
• тепловые датчики – термокабели – в зависимости от характеристик (сопротивления кабеля, максимально допустимой длины, напряжения тока и т.д.) реализуются в среднем от 300 до 700 р.

Интерфейс обмена информации

Для обмена информации между охранными приборами компании Болид используется интерфейс RS-485, он является стандартным, который используется во многих системах других производителей. При этом сам протокол «общения» закрытый, это сделано в целях безопасности, т.е. устройства с интерфейсом RS-485 других производителей будут не совместимы с сигнализацией на базе ИСО «Орион».

Интерфейс RS-485 – это три жили, A и B, и третья объединяет нули панелей. Интерфейс полудуплексный, т.е. по линии A-B идет прием и передача. Его максимальная длина 3 км, если нужно больше, то можно использовать повторители. При протяженности линии RS-485 более 100 метров необходимо прокладывать её витой парой.

Для стабильной работы на первом и последнем приборе, внутри интерфейса rs-485, должны быть установлены согласующие резисторы – 620 Ом. На большинстве приборов этот резистор активируется перемычкой, рядом с клеммной колодкой A-B.

Когда необходима установка датчиков

Нормы безопасности постоянно изменяются, поэтому собственникам жилья с подвесными потолками нужно регулярно отслеживать новые нормативно-законодательные акты. Так, некоторые владельцы уверенны, что именно уровень высоты потолка является основополагающим фактором в вопросе необходимости установки сигнализации. Однако это убеждение неверно – требования по противопожарной защите зависят не от высоты потолочного пространства, а исключительно от наличия и количества горючей кабельной нагрузки. Юридически это регламентируется следующими нормативными актами:

• свод правил 13130 от 2009 года с обязательным приложением «А»;
• таблица «А2», пункт 11 и примечание к п. 11 (норматив «Противопожарная защита»).

Как определить необходимость установки:

Шаг 1. Заглянуть за потолок, найти кабель, обеспечивающий питание, розеточные провода или силовую сеть.

Шаг 2. Выбрать максимально большой участок, проведенный в одном направлении более метра. Подсчитать количество кабелей, учитывая их марки, записать данные.

Шаг 3. Для каждого типа провода определить показатели горючей массы по любому справочнику производителей кабельной продукции, например, Кольчугинского завода.

Шаг 4. Провести расчеты по формуле: А×В=С, где А – численность проводки определенной модели и марки, В – горючая масса, а С – искомый параметр горючести. Расчет выполняется отдельно для каждого типа кабеля, затем все результаты суммируются.

Шаг 5. Сравнить получившийся показатель с законодательными нормативами:

• до 1,5 литра на метр – датчики на потолке устанавливать не требуется;
• от 1,5 до 1,7 л – пожаробезопасность обеспечивается в виде независимого запотолочного шлейфа сигнализации;
• 1,7 л и больше – необходимо устанавливать автоматическую систему пожаротушения. При высоте потолков менее 0,4 метров монтируется шлейф.

Монтаж

Мнение собственников недвижимости от владельцев квартир, жилых домов до руководителей предприятий, глав компаний обычно примерно следующее – не хочется нести дополнительные затраты, но приходится на это идти как из-за необходимости сохранения имущества, товароматериальных ценностей; так и под давлением требований нормативных документов, подкрепленных проверками инспектирующих, надзорных органов.

Следовательно возникает вопрос – нужен монтаж охранно-пожарной сигнализации для объектов, к кому обратится, на что обратить внимание?

Требования к монтажу и установке пожарной сигнализации изложены в следующих нормативных документах:

• НПБ 110-03 и СП 5.13130.2009 упоминались выше по тексту.
• НПБ 58-97 – о технических требованиях, испытаниях адресных систем АПС.
• ГОСТ 26342-84 – о типах, основных характеристиках, размерах средств ОПС.
• РД 78.145-93 – о правилах монтажа, приемки работ систем, комплексов сигнализации.

Если кратко, то монтаж кабельной разводки, установки пожарных извещателей, световых, звуковых оповещателей, контрольных приборов, блоков резервного питания ведется в строгом соответствии с проектными решениями, схемами размещения; с надлежащим качеством исполнения, соблюдением требований охраны труда, санитарно-гигиенических, противопожарных норм, «Правила устройства электроустановок», соответствующих специфике защищаемых помещений.

Все приборы, установочные изделия, материалы должны соответствовать спецификациям рабочей проектной документации, на них должны иметься сертификаты соответствия, технические паспорта, инструкции по установке, эксплуатации. Это устанавливается при входном контроле всего оборудования до начала монтажных работ.

Важно: категорически недопустима замена на другие виды, типы, марки, модели/модификации любого оборудования, даже если они обладают сходными техническими характеристиками; применение проводов связи, электрических кабелей иного сечения жил, чем указано в спецификациях рабочего проекта установки АПС. Монтаж ведется работниками, имеющими соответствующую квалификацию, допуски для работы с оборудованием, находящимся под напряжением; как ручным, так и механизированным, электрифицированным инструментом, сокращающим применение ручного труда, сроки ведения работ. Монтаж ведется работниками, имеющими соответствующую квалификацию, допуски для работы с оборудованием, находящимся под напряжением; как ручным, так и механизированным, электрифицированным инструментом, сокращающим применение ручного труда, сроки ведения работ

Монтаж ведется работниками, имеющими соответствующую квалификацию, допуски для работы с оборудованием, находящимся под напряжением; как ручным, так и механизированным, электрифицированным инструментом, сокращающим применение ручного труда, сроки ведения работ.

По окончании монтажных, пусконаладочных работ субподрядная организация совместно с заказчиком составляет свод исполнительной документации согласно РД 78.145-93.

Для каких организаций необходим монтаж и обслуживание противопожарной сигнализации:

• Детские сады, школы, санатории, поликлиники, дома отдыха, развлекательные и досуговые центры, спортивные школы и центры творчества и развития.
• Любые медицинские учреждения, клиники, практики, больницы и диагностические центры.
• Гостиницы, хостелы, общежития, квартиры и комнаты, сдающиеся в наем.
• Торговые центры, магазины, склады, производственные и технические помещения, автостоянки и подземные паркинги.
• Предприятия, оказывающие бытовые услуги – парикмахерские и салоны красоты, оздоровительные и косметологические центры, бассейны, ателье, ремонтные мастерские.
• Развлекательные и культурные учреждения – кинотеатры, театры, цирки, зоопарки, аттракционы и другие развлекательные центры.
• Предприятия общественного питания, кафе, столовые, рестораны.
• Офисные помещения и бизнес центры, банки и их отделения, муниципальные и правительственные учреждения, полиция, органы управления.
• Учебные и научные центры, лаборатории, производства.

Другими словами любое помещение, предназначенное для посещения людьми, должно быть в обязательном порядке оборудовано системами безопасности при пожаре.

Как развивались АОС

Виды пожарной сигнализации

Нарушители, в свою очередь, стараются разработать эффективные, быстрые и незаметные способы обхода всех степеней защиты. На клеммы теплового контрольного элемента от источника питания подается стабилизированное напряжение.

После сработки теплового извещателя происходит размыкание контактов извещателя и в шлейф сигнализации добавляется номинал резистора Rбал. Датчики Датчики и их соединительные провода — ключевой узел ОПС, определяющий ее надежность в целом. Слева верху — электронный блок, а на пустом месте около него в круглосуточно охраняемых помещениях располагается пульт управления, но обычно его относят подальше.

Назначение пожарной сигнализации Ее основная задача сводится к тому, чтобы при первых признаках возгорания оперативно передать информацию в дежурную службу, способную быстро прибыть на место происшествия и принять экстренные меры по тушению возникшего очага пламени, предотвратить его распространение. Первый слева — профессиональный многолучевой аналого-цифровой. Среди них сведениям о начале возникновения пожара на ответственных промышленных объектах и внутри многоэтажных зданий с большим количеством людей отводится важнейшее значение.
Сигнализация — установка и принципы ! Сможет каждый !

Изменение №5. Схема расстановки пожарных извещателей и алгоритмы работы.

Кардинальные изменения коснулись схем расстановки пожарных извещателей. В новых правилах появился пункт 6.6.5, согласно которому каждая точка помещения, должна контролироваться извещателем. Таким образом если раньше схема расстановки извещателей выглядела примерно так:

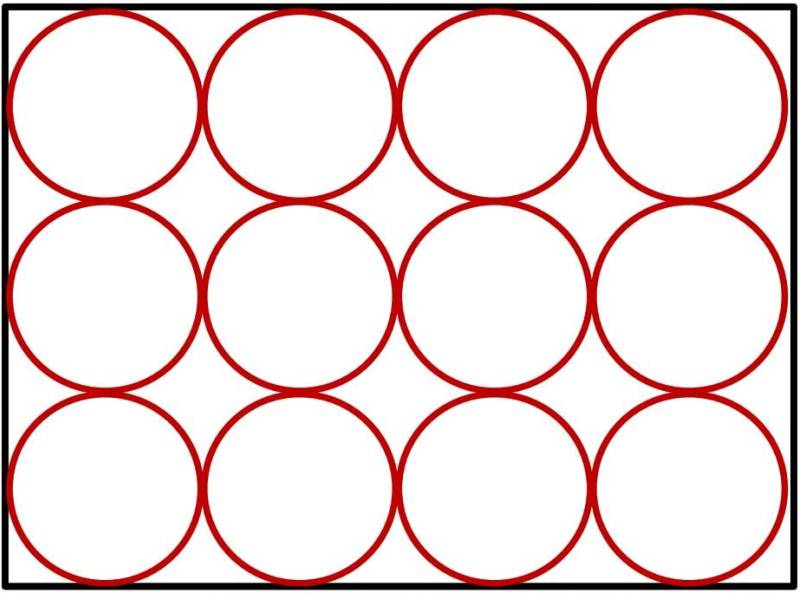

Рис.7. Старая схема расстановки пожарных извещателей согласно СП 5.13130.2009.

то теперь, согласно новым требованиям, схема расстановки пожарных извещателей должна выглядеть так:

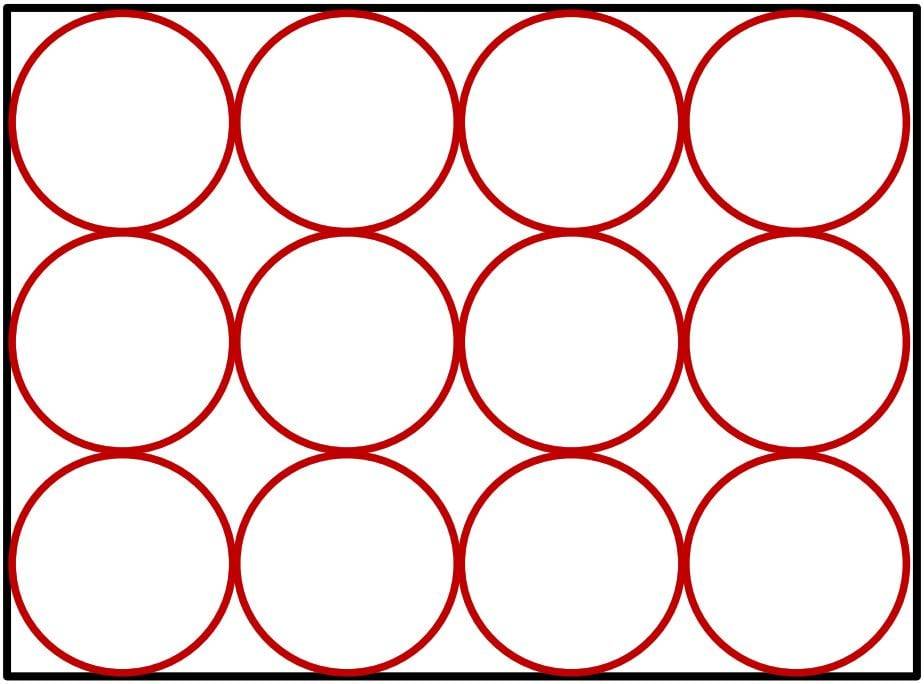

Рис.8. Новая схема расстановки пожарных извещателей согласно СП 484.1311500.2020.

то есть, согласно нового СП, каждая точка помещения должна контролироваться пожарным извещателем, а это значит, что для защиты помещений необходимо будет использовать больше извещателей, для того чтобы они могли перекрывать зоны действия друг друга и контролировать каждую точку защищаемой площади.

Также на схему расстановки и на выбор типа извещателя, который должен контролировать то или иное помещения, влияют новые алгоритмы принятия решения о пожаре. Предусмотрено 3 алгоритма принятия решений – А, В и С.

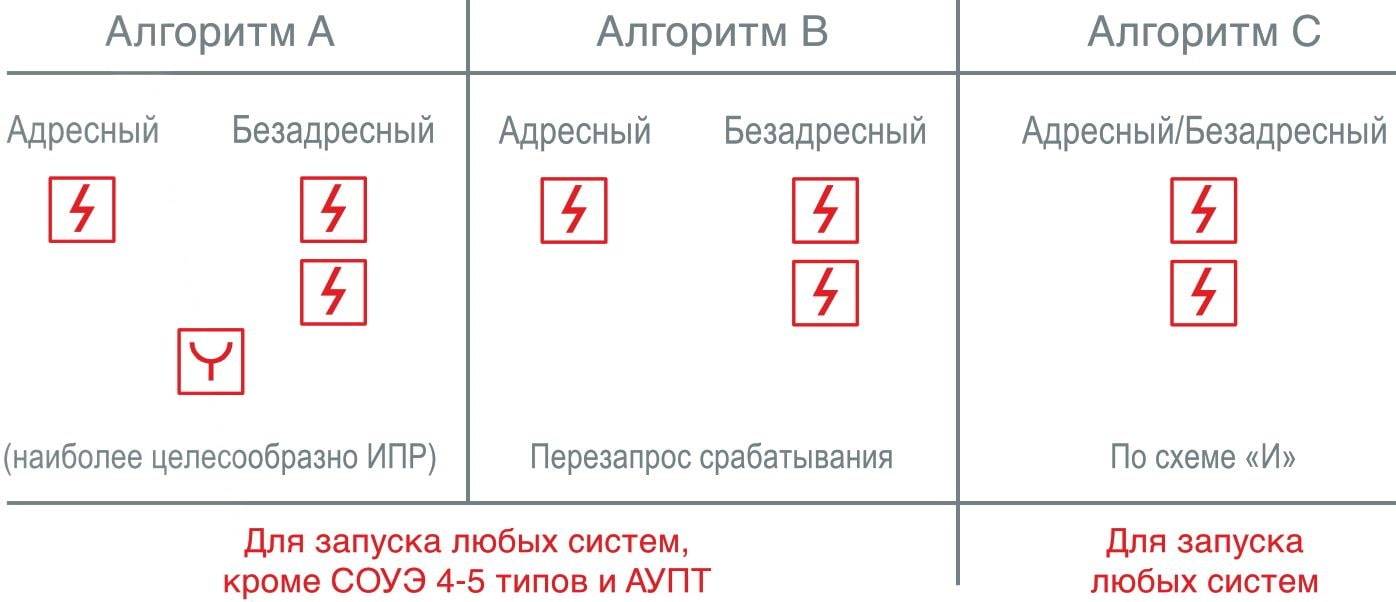

Рис.9. Новые алгоритмы принятия решения о пожаре.

Согласно данных алгоритмов, также регламентируются и изменения в расстановке извещателей. Данные изменения регламентирует раздел 6.4 СП 484.1311500.202.

Алгоритмы принятия решения о пожаре

6.4.1. Принятие решения о возникновении пожара в заданной ЗКПС должно осуществляться выполнением одного из алгоритмов: A, B или C. Для разных частей (помещений) объекта допускается использовать разные алгоритмы.

6.4.2. Алгоритм A должен выполняться при срабатывании одного ИП без осуществления процедуры перезапроса. В качестве ИП для данного алгоритма могут применяться ИП любого типа, при этом наиболее целесообразно применение ИПР.

6.4.3. Алгоритм B должен выполняться при срабатывании автоматического ИП и дальнейшем повторном срабатывании этого же ИП или другого автоматического ИП той же ЗКПС за время не более 60 сек, при этом повторное срабатывание должно осуществляться после процедуры автоматического перезапроса. В качестве ИП для данного алгоритма могут применяться автоматические ИП любого типа при условии информационной и электрической совместимости для корректного выполнения процедуры перезапроса.

6.4.4. Алгоритм C должен выполняться при срабатывании одного автоматического ИП и дальнейшем срабатывании другого автоматического ИП той же или другой ЗКПС, расположенного в этом помещении.

При использовании адресных автоматических ИП и получении сигнала “Неисправность” от одного или нескольких адресных автоматических ИП в помещении допускается формировать сигнал “Пожар” при срабатывании одного адресного автоматического ИП.

При использовании безадресных автоматических ИП, подключённых в разные, но взаимозависимые линии связи одной ЗКПС, в случае наличия извещения о неисправности одной линии связи или нескольких из них допускается формировать сигнал “Пожар” при срабатывании одного безадресного автоматического ИП.

6.4.5. Выбор конкретного алгоритма осуществляет проектная организация при условии, что алгоритмы A и B могут применяться только для ЗКПС, которые не формируют сигналы управления СОУЭ 4 – 5 типов и АУПТ. Сигналы управления СОУЭ 4 – 5 типов и АУПТ могут быть сформированы от ЗКПС при выполнении алгоритма A, если в данной ЗКПС установлены только ИПР.
