Вентиляционный диффузор — назначение, применение, установка

Нюансы монтажа

Монтаж осуществляется после завершения отделочных работ. Изделие может монтироваться следующими способами:

1. В металлорукав (гофру).
2. В стеновое отверстие (бесканальную вентиляцию).
3. В жесткий рукав (короб).

Установка в металлорукав (гофру)

1. Конец гофры вытаскивается из канала.
2. К гофре крепится диффузор.
3. Гофра вместе с прикрепленным диффузором аккуратно вводится в канал.
4. Когда изделие дойдет до упора — нужно аккуратно надавить на него до щелчка, чтобы фиксаторы встали на место.

Установка в стеновое отверстие (бесканальную вентиляцию)

1. В стене сверлится (или вырезается) отверстие под размер диффузора с запасом в 5-10 мм.
2. Устанавливается гнездо: берется труба такого же размера, как и отверстие диффузора. Трубу необходимо обрезать — до толщины стены.
3. Обрезок вставляется в отверстие в стене и закрепляется с помощью монтажной пены.
4. В установленное гнездо вставляется диффузор.

1. Диффузор выбирается по форме и размеру канала.
2. Изделие вставляется в гнездо (короб) до щелчка.

Расчет диффузора

Расчет количества диффузоров выполняется по следующей формуле:

N = L / (2820 * V * d²), где:

• N – количество диффузоров;
• L – требуемый расход воздуха (кубометров в час);
• V – скорость воздушного потока, м/с;
• d – диаметр воздуховода, в метрах (если диффузор не круглый — умножается ширина на длину).

Если результат получается не целым, он всегда округляется в большую сторону (например: 5.1 — округляется до 6).

Выполним расчет для примера. Для расчета предположим, что нам нужно рассчитать количество диффузоров, через которые может проходить 250 м³/ч воздуха при скорости потока 2 м/с. Предположим, что использоваться будут круглые воздуховоды с диаметром 100 мм.

Считаем:

N = 250 / (2820 * 2 * 0.1²) = 250 / 56.4 = 4.43. Округляем до 5: именно столько изделий понадобится использовать.

Для чего используются диффузоры

Диффузоры перемещают воздух в комнате за счет обеспечения давления на воздушный поток. В этом им помогает конструкция, в которой установлена специальная решетка и лопасти. Эти приспособления еще называются вентиляционными решетками. Они могут быть изготовлены из следующих материалов:

• металла. Многие вентиляционные диффузоры изготавливают из заранее обработанной стали или алюминия;
• дерево в основном используется для изготовления деревянных решеток;
• пластмасса и пластик являются одними из самых распространенных материалов для изготовления диффузоров.

Выбор материала, из которого будет изготовлена конструкция, напрямую зависит от места размещения. Так, для офисов или жилых помещений лучше использовать пластиковые изделия и устанавливать их следует на стену или потолок. Существуют и напольные варианты. Их довольно часто используют в помещениях, где планируется производство какой-либо продукции. Из-за большой нагрузки на пол изготавливают их из стали.

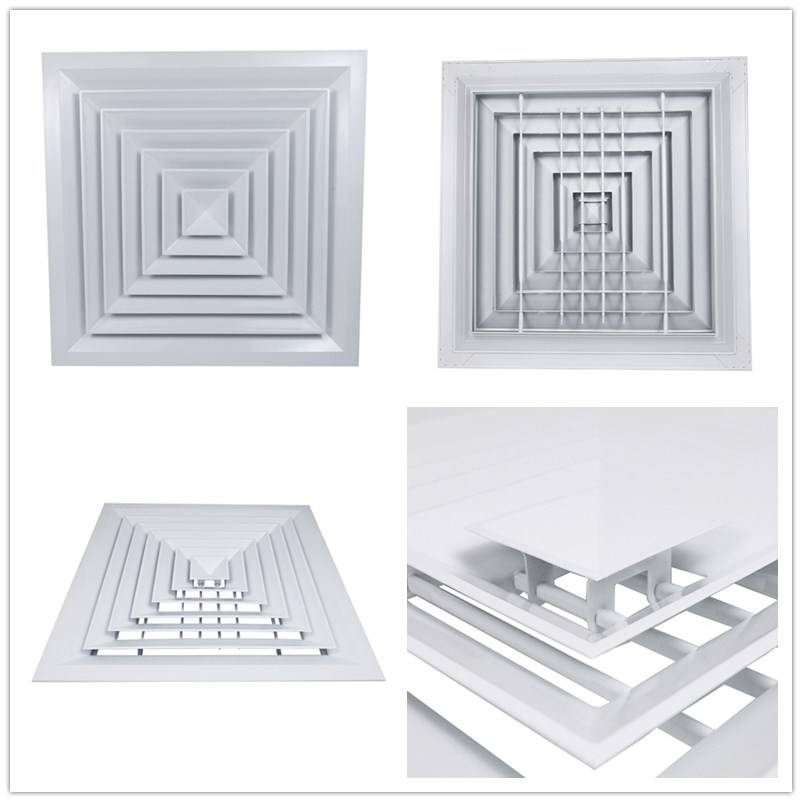

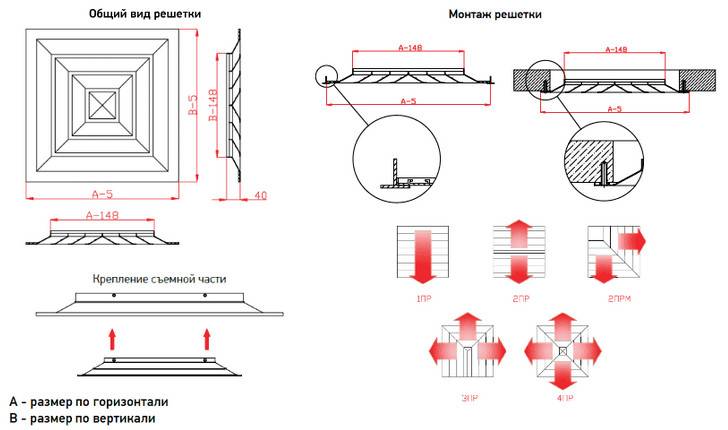

Как правильно устанавливать потолочный диффузор

Монтаж вентиляционной решетки осуществляется по следующей схеме:

• определите место установки (чаще всего им выступает вывод канала вентиляции);
• приложите диффузор, а затем, нанесите контур на поверхность потолка по ее периметру;
• все, что осталось внутри полученного контура, необходимо убрать на глубину, чтобы прибор, который мы устанавливаем, оказалась на ровне с потолочной плоскостью (обязательно расширьте периметр на 5 либо 6 миллиметров в каждую сторону);
• еще раз приложите вентиляционную решетку и обозначьте места, на которые прибор будет крепиться к поверхности;
• на метках сделайте отверстия, используя для этого перфоратор, а в полученных местах вставьте пластмассовые дюбели;
• нанесите по всему периметру места установки специальный герметик, чтобы не допустить подсоса воздуха;
• приложите диффузор к потолку, и закрепите устройство саморезами.

Процесс установки потолочного диффузора не представляет собой ничего сложного. Выполнить работу сможет даже не профессионал.

Как выбрать диффузор для вентиляции

Для конкретной системы вентиляции диффузор подбирается исходя из нескольких требований:

1. Размеры сечения. Этот параметр должен совпадать с диаметром воздуховода, к которому изделие будет присоединяться.
2. Вторым важным требованием является соответствие пропускной способности изделия потребностям оборудуемого жилого пространства.
3. Материал корпуса должен соответствовать характеру помещения и температуре пропускаемого воздуха в нем. Если изделие будет находиться снаружи, лучше выбрать модель диффузора с металлическим корпусом, если внутри – подойдет пластиковый вариант. При этом следует учитывать и материал вентиляционного канала. Пластик подойдет к пластику, металл к металлу.
4. Выпускаемый промышленностью ассортимент изделия имеет множество решений декоративного плана. Выбор диффузора по данному критерию возможен в целях соответствия стилю комнаты или вкусу покупателя.

Что представляет собой диффузор и как работает

Вентиляционный диффузор – это прибор, который обеспечивает циркуляцию воздуха в помещении. Не смотря, на такое сложное название, этот вентиляционный элемент имеет несложную конструкцию и его можно самостоятельно установить в доме. Большинство таких приборов имеют привлекательные формы и легко вписываются в любой интерьер жилищного помещения. Причины установки диффузора в жилых помещениях имеют достаточно разный характер:

• в помещении сделаны подвесные потолки, которые нарушают процесс вентиляции;
• в доме повышена влажность воздуха;
• в помещении курят, и как известно никотиновый дым негативно влияет на здоровье и т.п.

Вентиляционный диффузор проводит приток и отток воздуха в помещении, при этом производится минимальная потеря тепла, что считается очень выгодным для пользователей.

Для эффективной вентиляции любого помещения необходимо чтобы подаваемый воздух шел не струей, а расходился в разные стороны. Если воздух поступает одной струей, то, в комнате появляются сквозняки, которые негативно воздействуют на людей со слабым иммунитетом. Кроме того, проветривается лишь небольшой участок комнаты по ходу движения струи. Чтобы избежать этого явления, необходимо рассеять струю, заставляя ее охватить все помещение. Эту задачу и выполняют диффузоры для вентиляции. В зависимости от модели исполнения, они разбивают струю различными способами, основные из которых: рассеивание и завихрение.

Как работает диффузор

Не менее важен этот эффект и для вентиляции вытяжного типа. Вентиляционное отверстие создает разряжение, однако, чем сильней меняется направление движения молекул воздуха относительно направления канала, тем меньше воздуха поступает в него. Из-за этого Основная масса воздуха поступает параллельно каналу, то есть формируется та же самая струя.

Щелевой настенный диффузор

Диффузоры для вентиляции вытяжного типа работают так же, как и устройства, подающие воздух, благодаря этому проветривается максимальная площадь помещения. Устройства, рассеивающие поток, не позволяют формироваться единой струе, ведь разряжение на их выходе формируется в разных направлениях. Вихревые устройства также забирают воздух по кругу, благодаря чему исключено формирование единой струи. Все это приводит к качественному удалению воздуха из помещения. Кроме того, диффузор систем вентиляции вытяжного типа рассеивает и входящий поток воздуха.

Диффузор на воздуховоде

Сопловые диффузоры предназначены для создания узконаправленного потока воздуха. Их используют, если необходимо подать воздух на большое расстояние, но проложить воздуховод туда невозможно. В какой-то мере к диффузорам можно отнести и различные решетки и жалюзи, которые защищают вентиляцию от попадания посторонних предметов и рассеивают входящий или исходящий поток воздуха. Существуют также диффузоры, которые позволяют изменять скорость подачи или удаления воздуха. Эта функция реализована с помощью механического привода.

Диффузор на подвесном потолке

Диффузоры в кондиционировании

Предназначение таких приспособлений — равномерное распределения воздушных потоков от кондиционера либо вентилятора через воздушные каналы в помещение.

Разница между диффузором и вентрешеткой

Разница между этими приспособлениями лишь в конструкции и интенсивности движения воздуха.

Во время расчета и проектирования оборудования для рассеивания воздушных потоков учитывается циркуляция воздуха. Поэтому расположение лопастей и перегородок конструкции проводится так, чтобы потоки воздуха максимально эффективно перемешивались и равномерно распределялись по пространству комнаты.

Диффузор, как и вентиляционные решетки, способствует более интенсивному притоку воздуха к воздуховодам от кондиционера, только делает это в более замедленной и плавной форме.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).

• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Конструктивные особенности

Потолочный диффузоры есть разных конструкций. Есть вихревые и щелевые. Эти виды могут быть выполнены из любого материала, для любого способа монтажа. Но, как договорились, говорим о потолочных моделях.

Потолочные диффузоры бывают разных конструкций

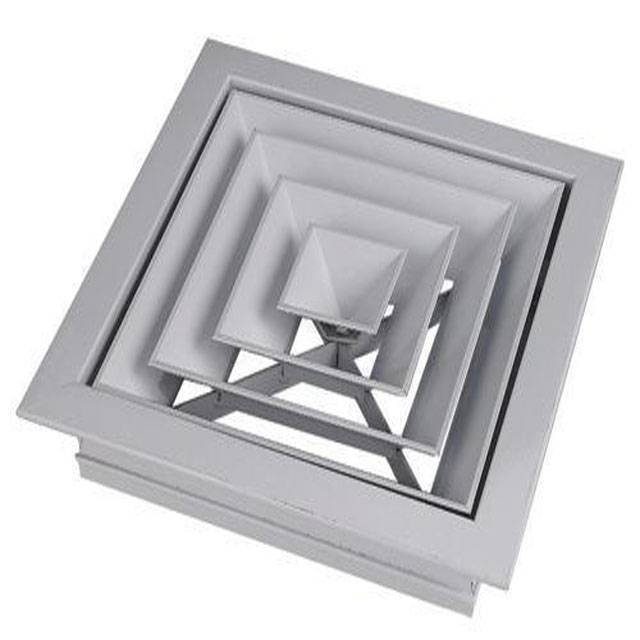

Вихревые

В них перегородки решетки расположены таким образом, чтобы создавать завихрения воздушных масс. Это в разы увеличивает скорость перемешивания воздуха, повышает производительность системы. Узнать их легко — по характерному радиальному расположению перемычек. Используется вихревой потолочный диффузор там, где необходима быстрая смена воздуха. Имеет смысл ставить их в ванных и туалетах — для быстрого восстановления нормальной атмосферы, хотя обычно применяются они в помещениях с большой площадью и высотой потолков.

Вихревой потолочный диффузор легко опознать по характерному расположению перегородок

Внутренняя часть вихревого потолочного диффузора выполнена обычно в виде цилиндра, а решетка может быть любой — круглой или квадратной, но отверстия в ней располагаются строго по окружности.

Вихревой потолочный диффузор для приточной вентиляции может иметь дополнительную крыльчатку, которая расположена за решеткой в корпусе. Крыльчатка может быть подвижной или неподвижной. Подвижная крыльчатка может быть управляемой — иметь несколько скоростей вращения.

Еще одна разновидность — с камерой статического давления. Она исключает слишком активное движение воздушных масс. В случае использования вентиляционных диффузоров с камерой статического давления, даже при большом расходе, в помещении не будет сквозняков.

Щелевые

Щелевой потолочный диффузор называется так из-за характерной формы отверстий — в виде щелей. Расположение щелей, форма и размеры перегородок специально разрабатываются и просчитываются. От их положения и направления зависит распределение воздушных потоков.

Применяются в помещениях с малой или средней производительностью системы вентиляции. Ставятся в жилых комнатах, технических помещениях с нормальными условиями эксплуатации (гардеробные, кладовые, встроенные шкафы).

Щелевые потолочные диффузоры и направление распространения воздуха

Имеют одну важную особенность — есть регулируемые щелевые диффузоры, которые могут менять направление подачи воздуха (по типу жалюзи на кондиционерах). Если говорить о типах, то могут быть с камерой статического давления или без нее.

Это тоже разновидность щелевого диффузора

По форме могут быть любыми — с круглой, прямоугольной или квадратно наружной решеткой. Есть длинные и узкие модели. Такой линейный щелевой потолочный диффузор мало бросаются в глаза. В помещениях определенного дизайна (лофт, модерн) они могут служить своеобразным украшением.

Регулируемые

Для создания комфортной атмосферы в любой ситуации и в любое время года есть регулируемые диффузоры. В их конструкцию добавлены раздвижные пластины, поворотом которых изменяется пропускная способность.

Одна из конструкций регулируемого круглого диффузора

Для регулируемых диффузоров есть специальное название — анемостаты. Регулируются они поворотом центральной части по часовой или против часовой стрелки. Все ламели в анемостатах закреплены подвижно, меняя свое положение они открывают/закрывают просвет для прохождения воздуха.

Еще один регулируемый потолочный диффузор с другим принципом регулировки

Есть также модели со встроенными датчиками присутствия и анализаторами состава воздуха. Они подключены к системе управления микроклиматом, которая в автоматическом режиме поддерживает заданные кондиции атмосферы. Но это — часть целой дорогостоящей системы.

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами. При совпадении формы и размера установить потолочный диффузор не проблема

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации —  Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

• Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
• Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
• С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на  мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

Способы монтажа

Практикуются три способа подключения диффузора в вентиляцию:

• В существующее вентиляционное отверстие в стене;
• К жесткому или гибкому материалу воздуховода;
• Использование в качестве промежуточного звена между изделием и внутренним выходом вентиляции камеры статического давления.

Все модели воздухорассеивателя конструктивно имеют средства для фиксации при присоединении. Это защелки или отверстия для саморезов.

При креплении к жесткому материалу параметры конструкции и входного изделия должны совпадать с тем, чтобы изделие можно было установить в проем. Используется тройник разветвитель, который вставляется в трубу вентиляции. Устройство подсоединяется к третьему, свободному выходу. При этом отвод тройника выбирается необходимого для прибора размера. Чтобы их было удобно соединить. О надежной фиксации укажут защелки, которые при фиксации издают характерный звук.

Для подвесных потолков крепление происходит по типу встраиваемых светильников. Модели большого веса устанавливаются при помощи подвесов или шпилек к настоящему потолку или саморезов.

При подсоединении рассеивателя к мягкому металлическому рукаву или гофре в первую очередь из вентиляционного канала вытаскивается гибкий металлический конец. Далее изделие подсоединяется к нему. Затем гофра возвращается обратно в отверстие, следом за ней вводится диффузор. Конец ввода закончится характерным щелчком, что означает срабатывание защелок. Рассеиватель должен соединиться с отверстием в потолке или стене равномерно. Щелей оставаться не должно.

Камера статистического давления или адаптер пресекает слишком активное вентилирование. Но монтируется в достаточно большой промежуток между настоящим и подвесным потолком. То, что они «крадут» высоту потолка является недостатком их применения. Плюсом же является отсутствие сквозняков. Принцип ее полезного действия в равномерном перемешивании в резервуаре камеры воздушных потоков и ровная подача его через поверхность решетки.

Внешне конструкция является параллелепипедом, отверстие для диффузора находится снизу. Сбоку или сверху находится отверстие для вентиляционной трубы различного по форме размера.

Адаптеры бывают разных моделей: со съемным фильтром, с поворотным клапаном, с рассекателем воздушных масс. Стандартные адаптеры изготавливаются из пластика или стали.

В системе вентиляции диффузоры выполняют определенную немаловажную функцию. Нередко их считают несущественными элементами системы. Но это мнение ошибочно, потому что правильная организация движения воздушного потока, за что отвечает этот элемент системы, определяет функциональность системы в целом.

Установка диффузора в мягкий канал

• Для начала нужно достать рукав из отверстия в стене и прикрепить к нему прибор для рассеивания воздушных потоков.
• Затем, рукав помещается в канал, а за ним и агрегат.
• Когда система начала соприкасаться с поверхностью стены нужно зафиксировать приспособление. Для этого необходимо потребуется потихоньку, не прилагая особых усилий надавливать на диффузор до тех пока не сработают механизмы крепления.
• Убедиться в отсутствии дефектов монтажа (выступы, неровности над поверхностью стены).

Установка диффузора в бесканальную вытяжную вентиляцию (отверстие в стене)

• Изначально нужно подготовить отверстие, в котором будет установлен агрегат для рассеивания потоков воздуха. Для этих целей рекомендуется использовать трубу, параметры которой будут соответствовать размеру диффузора.
• Сам проем в стене можно выполнить из трубы. Для этого нужно отмерить длину отверстия от внешней стенки к внутренней, затем подогнать под эти размеры трубу.
• Подогнанную трубу вставить в отверстие и установить в нее прибор по вышеописанному принципу.
• Крепление трубы к отверстию можно осуществить с помощью пены для монтажа.

Если в комплектующие детали диффузора не входят защелки для крепления их можно заменить клеем, анкерами, герметиком либо саморезами.

Классификация

На сегодняшний день диффузоры для вентиляции представлены в широком ассортименте. Они отличаются по нескольким параметрам.

По материалу корпуса

Пластиковые. Простые и легкие устройства. Они не гниют и не ржавеют, Выпускаются разной формы и цвета. Отличаются невысокой стоимостью, при этом ни в чем не проигрывают металлическим изделиям.

Металлические. Считаются более надежными, они долговечные и прочные. Но их большой вес может привести к проблемам при монтаже.

Цена изделий выше, чем у пластиковых аналогов. При остывании корпуса на металле появляется конденсат, поэтому стальные модели нежелательно применять в системах кондиционирования.

Деревянные. Изготавливаются индивидуально для таких помещений, как баня, сауна, подходят для интерьера из дерева.

По форме

По форме изделия делятся на круглые, квадратные и прямоугольные.

Несмотря на такое разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.

По назначению

Приточные. Устанавливаются в системе приточной вентиляции, предназначены для подачи чистого воздуха, распределения его по всему помещению.

Вытяжные. Используются для отведения загрязненного воздуха. Такие устройства помогают быстро проветрить помещение, собирая воздушные массы со всей площади.

Приточно-вытяжные. Эти универсальные модели используют для более продуктивной подачи и удаления воздушных масс. Они улучшают циркуляцию по всей системе вентиляции.

Сопловые. Эта разновидность воздухораспределителей создает узкий поток воздуха. Применяются тогда, когда необходимо направить струю в одном направлении на большое расстояние.

По месту установки

Потолочные — самые часто используемые вентиляционные диффузоры, крепятся к потолку.

Напольные — применяются достаточно редко и только там, где приток осуществляется через подвальное помещение.

Настенные — устанавливаются на стене, например, в помещениях с герметичными стеклопакетами, где нарушена циркуляция воздуха.

Конструктивные особенности

Вихревой. Внутри установлены лопасти, создающие завихрения воздушного потока. Такая конструкция обеспечивает интенсивное перемещение воздушных масс. Устанавливаются там, где нужно быстро и качественно удалить отработанный воздух, например, в ванных комнатах. Могут создавать сквозняки, но это исправляется с помощью установки камеры статического давления.

Приточный оборудован осью с лопастями, которые могут крутиться или быть неподвижными. Бывают регулируемые и нерегулируемые.

Струйные. Устройства пропускают воздушный поток, формируя при этом струю. Благодаря этому повышается интенсивность движения воздушного потока и увеличивается расстояние перемещения.

Щелевые. По своей форме такие устройства напоминают щели, через которые проходит воздух. Количество и размер щелей зависит от условий эксплуатации. Могут работать и на подачу, и на отведение воздуха.

Линейные. Имеют вид вытянутого прямоугольника с несколькими прорезями, почти незаметны в интерьере.

Перфорированные. Имеют большое количество пропускных отверстий для рассеивания воздуха.

Чтобы избежать появления сквозняков, дополнительно устанавливают адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения воздушной струи, подающейся к выходным отверстиям диффузора.

Но при их установке необходимо учитывать тот факт, что из-за своих габаритов они требуют дополните место для установки.

Адаптеры бывают:

• со съемным фильтром — дополнительно очищают воздух
• с поворотным клапаном — регулируют воздушный поток
• с рассекателем воздуха — обеспечивает равномерность распределения особо мощных потоков.

Материал изготовления — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.

Вентиляционный диффузор: все секреты оборудования

Вентиляция является сложной системой, организующей движение воздуха в здании с целью обеспечения комфортных и здоровых условий. Каждый из элементов системы выполняет свою функцию. И одной из существенных частей сети является вентиляционный диффузор, организующий вход или выход воздуха из каналов вентиляции. Нередко диффузоры ошибочно считают малосущественными элементами сети. Однако на деле правильная организация воздушного потока в значительной мере определяет общее сопротивление системы.

Разберемся в проблеме диффузор вентиляционный – что это такое и в чем его отличие от обычных решеток вентиляции. Обычные решетки выполняют только защитные и декоративные функции, предохраняют воздуховоды от накопления мусора. Функциональность диффузора значительно шире.

Диффузоры вентиляционные: виды и материалы

В зависимости от особенностей применения диффузоры для вентиляции выпускают:

• приточные для равномерности распределения подаваемого воздуха;
• вытяжные – с минимальным сопротивлением удаляют воздух;
• приточно-вытяжные — достаточно эффективные в обоих случаях;
• комбинированные модели — одновременная работа на подачу и отбор воздуха при соответствующем подсоединении к сетям вытяжки и притока.

В зависимости от используемых материалов диффузор для вентиляции может быть:

• пластиковым;
• металлическим из алюминия;
• металлическим из стали.

Пластиковые современные вентиляционные диффузоры наиболее применимы в жилищном строительстве благодаря своим существенным преимуществам:

• наименьшая стоимость;
• долговечность;
• отсутствие коррозии;
• малый вес;
• удобное присоединение к пластиковым воздухопроводам.

Металлический диффузор вентиляции обладает следующими преимуществами:

• повышенная прочность;
• надежность в работе;
• стойкость к повреждениям в процессе эксплуатации.

Очень часто их используют в промышленных, складских помещениях. Материалами изделий могут быть легкий алюминий, обычная сталь с защитными покрытиями, сталь нержавеющая, обеспечивающая улучшенный внешний вид.

По геометрии различаются прямоугольные, круглые, квадратные модели.

В зависимости от места установки диффузор на вентиляцию может быть:

• настенным;
• напольным;
• потолочным.

Модели напольного типа используют достаточно редко. Обычно они необходимы при размещении приточной вентустановки в подвале. Нечасто монтируют и настенные устройства. Наиболее применимыми являются вентиляционные диффузоры потолочные благодаря удобству монтажа, распространенности подвесных потолков и преимуществам отбора и притока воздуха в верхние части помещений.

Вентиляционный диффузор: вихревой, щелевой, регулируемый

Рассмотрим подробнее, что такое диффузор в вентиляции, и какие проблемы решает его применение. Устройство обеспечивает требуемые скорости забираемого из помещения или подаваемого воздуха, гарантирует равномерность распределения воздуха, нейтрализацию сквозняков, улучшение условий функционирования системы. Разнообразие решаемых задач вызывает необходимость в различных конструктивных решениях, включая наиболее распространенные:

• вихревые модели;
• устройства щелевого типа;
• регулируемые изделия.

Щелевые диффузоры для вентиляции – что это такое и где они применяются. В таких моделях воздух проходит через каналы в форме щелей, управляющих направлением и распределением потоков. Они обычно применяют в жилых и технических помещениях при небольшой или средней интенсивности воздухообмена. Некоторые модели оснащают поворачивающимися перегородками, позволяющими регулировать направление потока.

Регулируемые модели – это диффузор, вентиляция которого меняется поворотом подвижных ламелей. Вращая его центральную часть, можно настраивать интенсивность потока. Есть модели регулируемые по сигналам датчиков.

Монтаж диффузоров вентиляции

Установка моделей в вентиляционную сеть производится напрямую при совпадении размеров либо посредством переходников-адаптеров. В случае использования потолков подвесного типа может применяться специальная система Clip in. Часто для крепления используются саморезы, герметик, системы подвеса со шпильками.

Назначение вентиляционных диффузоров

Рассматривая вопрос, что такое диффузор в вентиляции, можно выделить следующие ключевые функции – устройство позволяет:

• равномерно и эффективно распределять потоки воздуха в помещении;
• регулировать интенсивность и направление потоков;
• защищать входы в вентиляционные каналы;
• выполнять декоративную функцию;
• улучшать характеристики вентиляционной сети.
