Делаем сложное простым: подключаем прожектор в обычный патрон

Виды по типу цоколей

Типы цоколей

Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.

Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров — Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.

Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.

Типовые неисправности

В большинстве случаев при появлении неисправности в прожекторе, в его работе будут следующие проблемы:

• При подаче напряжения прожектор полностью не работает — свечения нет.
• При работе прожектора заметно, что светодиод периодически или постоянно мерцает.
• При подаче напряжения прожектор работает не на полную мощность или заметно, что сильно изменился оттенок света.

Возможно ли отремонтировать светодиодный прожектор? Конечно, но при наличии определенных знаний, а если знаний всё-таки не хватает то купить такой прибор по очень демократичной цене можно на сайте наших партнёров led-comp.ru, выбор различных вариантов очень большой.

Сфера использования

Области применения данных приборов обширны. Они затрагивают бытовую, промышленную и торговую сферы жизни. При использовании прожекторов для декоративного освещения архитектурных сооружений следует выбирать конструкцию со степенью защиты от проникновения пыли и влаги IP65 и выше. При таком раскладе гарантируется работоспособность оборудования в температурном диапазоне от -45 до +50 град. Цельсия, противостояние атмосферным осадкам, включая дождь и снег. Прожекторы размещаются на возвышенностях, а срок эксплуатации превышает 50000 часов.

Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.

Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.

Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.

Как подключить светодиодный прожектор

Добрый вечер, господа аквариумисты. Приобрела СД прожектор Feron, по-женски понадеялась, что в коробочке будет шнур и выключатель, остается только включить в розетку — и будет мне и растючке СЧАСТЬЕ! Но не тут-то было….. Вскрыла коробочку, а там — сам прожектор и от него отходят три проводка разных цветов… Инструкцию прочла…. понятно, что зеленый — это заземление… Куда его девать? И что вообще дальше делать????? Объясните, пожалуйста, только чтобы женщине было понятно…. Пожалуйста!!!!!!

Cryomancer Свой на форуме 146 26 Ташкент

Это интересно: Выйдет ли из строя техника после скачка напряжения? (видео) No tags for this post.

Подключение к электросети

Для подключения большинство осветительных устройств к однофазной сети 220 В оснащены тремя клеммами:

• фаза (обозначается L);
• нулевой проводник (N);
• заземляющий проводник ().

Видео по теме:

Очевидно, что для подключения должна использоваться электрическая сеть с режимом нейтрали TNS. Особенность этого режима в том, что она состоит из фазных проводников, нулевого (N) и защитного (PE). В этом случае схема подключения светодиодного прожектора с тремя проводами проста – фазный проводник на фазу, нулевой – на ноль, заземляющий – на PE. То же относится и к системе TNC-S. В нем нулевой и защитный проводники разделены в определенной точке, обычно на вводе в здание. Но многие сети выполнены по устаревшей схеме TNC, где нулевой и защитный проводники объединены.

В соответствии с правилами в этих сетях надо использовать осветительные приборы, не требующие заземления. К таким устройствам относятся приборы с классом защиты:

• 0 – защита обеспечивается одним слоем изоляции, наименее безопасный вариант;
• II – приборы с двойной или усиленной изоляцией, стоят заметно дороже;
• III – приборы, питающиеся от сверхнизкого безопасного напряжения (ниже 50 В переменки), они вне темы данной статьи.

Важно! Определить класс защиты электроприбора можно по паспорту, по технической спецификации или по маркировке:

• 0 – не маркируется;
• I – значок заземления или само наличие клеммы заземления;
• II – значок двойной изоляции ;
• III — значок защиты класса III .

В устройствах класса II безопасность обеспечивается наличием защитного заземления, и использование их в сети TNC без заземления противоречит правилам и может привести к печальным последствиям при нарушении основной изоляции и появлении напряжения на корпусе светильника. Также противоречит ПУЭ подключение заземляющей клеммы к рабочему нулевому проводнику (N, PEN).

На свой страх и риск электрик может подключить прибор II класса защиты без подключения к защитному заземлению. И прожектор даже будет работать. Но ему надо помнить, что последствия будут на его совести. Возможно, ему даже придется отвечать перед законом.

Важно! Заземление само по себе безопасность не обеспечивает. Для выполнения защиты при нарушении основной изоляции цепь питания должна быть оснащена автоматическим защитным выключателем

Также по возможности надо применять УЗО (или дифавтоматы).

Подключение светодиода к сети 220в, схема

Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока.

Схема драйвера для светодиодов бывает двух видов:

1. простая на гасящем конденсаторе;
2. полноценная с использованием микросхем стабилизатора;

Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени. Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а  в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была  не с питанием.

Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера. Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Единственное нельзя превышать указанную  мощность.

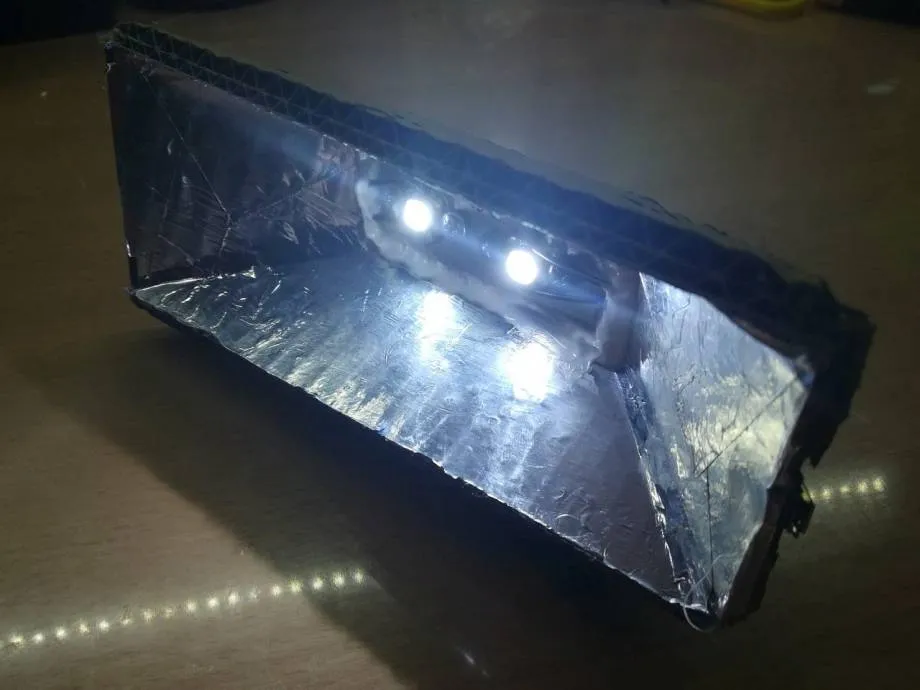

Собираем самодельный прожектор

Чтобы сделать себе качественный светодиодный прожектор, необходимо подходить к процессу сборки максимально серьёзно. Собрав все необходимые детали заранее вы проделали лишь малую часть работы.

Давайте подробно рассмотрим этапы сборки светодиодного прожектора на 220 вольт.

1. Если вы используете старый корпус, необходимо удалить из него все сторонние детали. У вас должен получиться полностью пустой корпус без лишних патронов, внутренних крепёжных элементов и прочего. Если будете устанавливать радиатор и кулер, тогда необходимо проделать отверстия в боковых стенках для создания вентиляции.
2. Следующим этапом будет сборка светодиодов на 220 вольт в единую конструкцию, и закрепление всего механизма на едином основании. Подключите к контактам провода необходимой длины, чтобы была возможность легко вывести их на наружную часть корпуса.
3. Устанавливаем получившуюся конструкцию в корпусе и закрепляем с помощью клея. Таким образом, можно сделать качественное крепление не повреждая корпус и значительно экономя время.
4. Выводим провода в соответствующее отверстие и закрепляем их в отверстии с помощью силиконового герметика. Герметик необходим чтобы сделать герметичную конструкцию, для предотвращения попадания влаги и возможности повредить механизм.

Подключаем светильник в сеть

Чтобы подключить наш прожектор к сети 220 вольт, необходимо произвести предварительную подготовку. Заранее продумайте место, куда будет устанавливаться прожектор и подведите туда провода передачи электричества.

Не жалейте и сделайте их с запасом, возможно, вы заходите немного передвинуть или подрегулировать высоту установки устройства, со временем.

Вам понадобится блок питания, который будет стабилизировать напряжение, и подавать не 220 вольт, а 12 или 24, в зависимости от используемых вами светодиодов.

При соединении проводов подачи электричества и выходящих контактов из устройства, не перепутайте полярность. Светодиоды не будут работать при неправильном подключении. В худшем случае, они вообще могут выйти из строя, и вся работу будет произведена напрасно. Тщательно заизолируйте место соединения и желательно закройте весь провод специальной гофрой или пластиковым чехлом. Лучше всего когда есть возможность спрятать место соединения в корпус устройства.

Если устанавливаете прожектор на улице, побеспокойтесь о качестве его закрепления. Необходимо закреплять прибор максимально качественно и крепко, чтобы место крепления могло выдержать порывы ветра, смену погодных условий, налипший снег и прочие.

Плюсы светодиодного прожектора, особенность конструкции и несколько дополнительных моментов

Итак, почему же следует использовать светодиодные прожекторы.

Скорее всего, вы знаете, что устройства с LED-матрицами весьма экономичны – расход электроэнергии у них в разы меньше, чем у стандартных, а сами матрицы могут работать, по заявлениям производителя, до 50-90 тысяч часов (этого хватит примерно на 8 лет беспрерывной работы).

При этом подобные приборы хорошо защищены – пыль, грязь и другое им не страшны.

Светодиодные прожекторы подготовлены к работе на улице, также они не портятся от каких-либо погодных условий.

А качество свечения прожекторов выше обычных – некоторые модели данных прожекторов могут обеспечить хорошее свечение на расстоянии до 800 метров.

Состоит сам светодиодный прожектор из следующих частей:

• Корпус.
• Драйвер.
• Светодиодная матрица.
• И скобы для фиксации.

Сама светодиодная матрица устройства состоит из, как не трудно догадаться, диодов, которые прикреплены к плате матрицы и защищены от различных повреждений специальными соединениями из полимера.

Обычный светодиод имеет следующие составляющие:

• Анод.
• Катод.
• Линза.
• Кристалл.
• Проводник.

Однако мощный светодиод имеют немного другую конструкцию: теплоотвод, кристалл, лизну, катод, проводник.

Мощные светодиоды используют для изготовления высокомощных профессиональных прожекторов.

Если вы решили использовать их за основу для своего прожектора, то учитывайте, что чем выше мощность диода – тем больше шанс, что он преждевременно сломается (как правило, из-за перегрева).

Для решения этой проблемы вам необходимо будет сделать в прожекторы хорошую система теплоотвода, вентиляцию, разбить излучатель на части и правильно всё установить (есть два способа размещения – последовательный и параллельный).

Дополнительно при изготовлении самодельного прожектора учитывайте одну его особенность – твердотельные полупроводники крайне сильно чувствительны к перепадам температуры, это может привести к потере легирующих добавок, их деградации, что может привести к поломке оборудования.

Таким образом, если температура помещения, в котором работает прожектор будет +60 градусов цельсия, то это вызовет уменьшенную интенсивность освещения или полную поломку устройства.

Ещё один момент: если вы изготавливаете какое-либо LED-устройство, то в его схеме необходим строгий расчёт – если напряжение будет слишком высокое, то светодиоды испортятся в ближайшее время, а при низком напряжении интенсивность свечения также будет мала.

Крайне важно стабилизировать ток в сети, ибо в обратном случае может произойти перегрев оборудования.

Ток должен ограничиваться максимальным значением резисторов на диодах и регулироваться приложенным напряжением.

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое – отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Принцип работы и схема

ЛЕД-прожектор (LED) имеет в своем составе такие компоненты:

• светодиоды (обеспечивают свечение);
• драйверы (управляют работой устройства);
• корпус;
• рассеиватель света (позволяет повысить коэффициент полезного действия светильника);
• линзы (контролируют форму, цвет и некоторые другие характеристики потока света).

Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток. Благодаря указанным действиям обеспечивается свечение прибора.

На рисунке ниже представлена стандартная электрическая схема для драйвера электронного прожектора.

Что касается принципа работы драйвера, то он не отличается на разных прожекторах. Питание от электросети поступает на вход драйвера, минуя предохранитель F1. Далее происходит фильтрация при помощи LC-элементов и выпрямление за счет диодного моста. Сглаживание осуществляется электролитическим конденсатором (С13). Постоянное напряжение (280 В) образуется на конденсаторных выводах.

От электролитического конденсатора напряжение направляется по токоограничивающим резисторам к стабилитрону (D12) и выводу № 6 описываемой микросхемы. Стабилитрон отвечает за 9-вольтное электропитание микросхемы, что является основным фактором, обеспечивающим функционирование драйвера. От конденсатора C13 ток идет через трансформаторную обмотку (T1.1) через выводную часть полевого транзистора (Q1).

Процедура по шагам

В первую очередь, если куплен недорогой прибор от малоизвестного производителя, советуется разобрать его и осмотреть. Не должно быть видимых повреждений, неподключенных проводов, отсутствия изоляции.

Основные действия по монтажу светодиодного прожектора:

• снятие крепления клеммной колодки;
• зачистка окончания проводов;
• ввод сетевых электропроводов;
• подключение проводов питания;
• закрепление крышки;
• установка светодиодного прожектора на кронштейн;
• установка собранной конструкции на нужный участок.

Подключаемые провода необходимо зачистить от изоляции на 2-4 см.

Определение места

Перед тем как подключить светодиодный прожектор, необходимо определиться с местом, где он будет работать. Нужно рассчитать, какой световой поток понадобится, на какой площади будет прибор освещать территорию. Требуется убедиться, что рядом есть точки питания. Для уличных светильников обычно прокладывают кабель. Светодиодный прожектор при работе нагревается, поэтому должен быть доступ для циркуляции воздуха. Для эффективного освещения перед источником света не должно быть загораживающих конструкций или деревьев.

Прожектор можно закрепить на потолке, стене, опоре – на любой гладкой поверхности. Высота определяется с учетом габаритов, мощности и других важных параметров.

Крепление прибора на дереве, ПВХ пластике или жестяной пластине выполняется с помощью саморезов. Если нужно установить прожектор на кирпиче или бетоне, предварительно вставляются чопики, а потом сами крепежные механизмы.

Процедура подключения с заземлением и без него

Перед тем как подключить прожектор, следует обязательно изучить инструкцию. В случае если не указана полярность, ее можно не учитывать при подсоединении к сети. Для установки прожектора используется гибкий медный проводник, устойчивый к высоким температурам.

Подключать изоляционный провод не всегда нужно. Например, если подводящий провод имеет двухжильную конструкцию. Тогда землю можно заизолировать и спрятать в приборе.

Для обеспечения беспроблемного функционирования дополнительно применяют понижающие трансформаторы.

Конструктивные особенности

Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.

Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.

Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.

Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Необходимые детали для сборки

Если вы решили сделать прожектор своими руками, то наверняка у вас возникает вопрос какие детали необходимо подготовить чтобы сделать себе качественное устройство для использования.

Мы подготовили для вас небольшой список необходимых деталей, который необходимо собрать в своём гараже или купить те, которых не хватает:

• Конечно же, нам необходима сама светодиодная матрица с установленным драйвером. Её можно купить в специализированном магазине электроники или сныть со старого фонаря. Если использовать светодиоды с фонаря, тогда убедитесь, что их мощности вам будет достаточно.
• Подобрать необходимый корпус можно из любых материалов. Вы можете сделать его из фанеры или металла, или взять готовый от старого галогенного фонаря. Если же такой возможности нету, можно купить корпус для фонаря, он стоит очень дёшево. Подбирать его следует исходя из ваших предпочтений, оттого как он будет использоваться. Если для декора, тогда следует делать красивый и гармоничный дизайн корпуса. Для простого бытового использования достаточно применить любой невзрачный корпус прожектора.
• Соединительные провода.
• Материал для создания отражателя. Для таких целей отлично подойдёт плотная пищевая фольга. Её можно купить в любом супермаркете.
• Герметик и клей.
• Если вы хотите сделать мощный прожектор, на 100 и более Ватт, тогда необходимо добавить ещё и радиатор с кулером для охлаждения.

Как самостоятельно сделать светодиодный прожектор

Если вы уверенно держите в руках инструмент, у вас есть ненужный или сломанный прожектор, и вы не хотите покупать «кота в мешке», отдав небольшую, но существенную сумму за дешевый китайский фонарь, а тратить много денег на дорогой не согласны – соберите светодиодный прожектор своими руками. Вы можете даже полностью спаять все необходимые платы, благо в интернете более чем достаточно схем и инструкций. Но если вы не готовы прибегнуть еще и к паяльнику, то следующий вариант как раз для вас.

Итак, что нам понадобиться, чтобы сделать мощные светодиодные прожекторы:

Этап 1 – Начало сборки

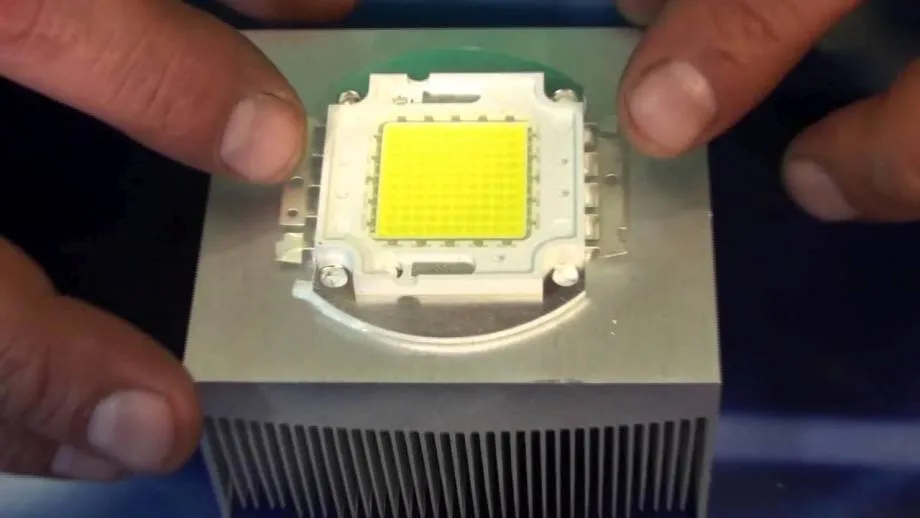

Начинаем процедуру сборки, прикрепляя все элементы к радиатору охлаждения, который нужен для отвода тепла от очень мощного светодиода. Первым делом надо будет закрепить модуль диода с помощью болтиков, используя отверстия в нем. Плотно прижмите диод на равномерный слой термопасты.

Затем крепите вентиляторы, которые будут использованы для дополнительного активного охлаждения, что позволит снизить рабочую температуру еще на 10-20 градусов и продлит и без того долгую жизнь светодиода.

Этап 2 – Предварительная проверка работоспособности и замер температуры

После присоедините все оставшиеся детали, присоедините проводами диод к источнику тока (преобразователю). Подайте ток на диод через преобразователь напряжения, чтобы проверить его работоспособность. Проверьте работу вентиляторов и промерьте напряжение на плате питания для аккумуляторов и самих вентиляторах, оно должно быть одинаковым. Чтобы убедиться в правильной работе системы охлаждения, желательно точно промерить температуру, используя точный термометр – например, инфракрасный температурный пистолет. Температура не должна быть выше 50-60 градусов.

Этап 3 – Помещаем внутренности в корпус

После проверки всех составляющих на работоспособность, нужно всю конструкцию поместить непосредственно в подготовленный корпус. Не забудьте оставить приличное отверстие снизу конструкции – чтобы вентиляторы выдували нагретый воздух, а также сверху – для забора воздуха.

Плату, контролирующую работу вентиляторов (напоминаю, качественную, возможно, позаимствованную из адаптера зарядки) установите и выполните подключение проводов от вентиляторов.

Этап 4 – Окончательная проверка работоспособности

Останется последний раз проверить работоспособность всех элементов, вырезать по размеру корпуса из блестящего металла (либо покрытого плотной фольгой) отражатель и собрать все элементы корпуса воедино. Прочно закрутив все болты, соединяющие элементы корпуса воедино, можете приступать к использованию прожектора на диодном модуле, который вы смогли сделать самостоятельно. Естественно, нужно обладать некоторым опытом по работе с электроникой, схемами и платами, а также желанием – ведь многим будет проще купить готовое устройство. Но собранный своими руками прожектор, помимо вызываемой гордости за себя, будет обладать уникальными техническими характеристиками. Если использовать мощный 100 ваттный модуль, он заменит вам 600-800 ваттный галогеновый фонарь, который был бы гораздо больше размером, перегревался бы и был весьма опасен. Дальность освещения таким прожектором, в зависимости от выбранного угла отражателя, будет варьироваться от очень большой до огромной.
