Подключение вентилятора

Определение способа подключения кулеров

Также не следует забывать о том, что кулеры имеют разные разъемы для подключения и могут подключаться либо к материнской плате компьютера либо напрямую к блоку питания.

На данный момент используется три основных варианта подключения, это:

• 3-pin;
• 4-pin;
• MOLEX;

Разъемы 3-pin и 4-pin предназначены для подключения к материнской плате, а разъем MOLEX подключается к блоку питания.

От способа подключения зависит, сможете ли вы управлять скоростью вращения вентиляторов программным способом (без использования реобаса). Нормальное управление есть только на кулерах с разъемов 4-pin. В этом случае можно установить определенные обороты в зависимости от температуры процессора. Некоторые материнские платы позволяют управлять и при подключении через 3 pin. Ну а подключение с помощью MOLEX вообще исключает управление оборотами, так как питание поступает напрямую от БП.

Поэтому желательно изучить инструкцию к материнской плате, для того чтобы определить количество разъемов под вентиляторы, количество контактов (3 или 4-pin), а также возможность управления через 3-pin подключение. Если все разъемы на материнской плате уже заняты, то дополнительные кулеры можно подключить с помощью разветвителя.

Объяснение программы для Arduino

Полный код программы приведен в конце статьи, здесь же мы кратко рассмотрим его основные фрагменты.

В нашей схеме используется ШИМ сигнал для управления скоростью вращения вентилятора. На нашем сайте вы можете посмотреть все проекты, в которых использовался ШИМ сигнал.

Первым делом в программе мы должны объявить все используемые переменные. В нашей схеме симистор BT136 подключен к контакту 6 платы Arduino. А в переменной speed_val мы будем хранить значение скорости вентилятора.

Arduino

int TRIAC = 6;
int speed_val =0;

1 2	intTRIAC=6; intspeed_val=;

Далее, в функции setup мы зададим режим работы для контакта, к которому подключен симистор, на вывод данных. Затем мы сконфигурируем обработку сигнала прерывания на контакте 3 платы Arduino, с помощью функции attachInterrupt. На этот контакт будет подаваться сигнал с выхода схемы детектора обнаружения перехода сигнала через ноль. В качестве функции обработчика прерывания будет использоваться функция zero_crossing. Если вы мало знакомы с прерываниями, то на нашем сайте вы можете прочитать руководство по прерываниям в Arduino для начинающих.

Arduino

void setup()
{
pinMode(TRIAC, OUTPUT);
attachInterrupt(digitalPinToInterrupt(3), zero_crossing, CHANGE);
}

1 2 3 4 5

voidsetup() { pinMode(TRIAC,OUTPUT); attachInterrupt(digitalPinToInterrupt(3),zero_crossing,CHANGE); }

Внутри функции loop мы будем считывать аналоговое значение напряжения с выхода потенциометра, подключенного к контакту A0, и преобразовывать его в диапазон 10-49 с помощью функции map.

Чтобы понять почему выбран этот диапазон, мы должны произвести ряд вычислений. Ранее в нашей статье мы говорили, что каждая половина цикла сигнала переменного тока частотой 50 Гц эквивалентна 10,000 микросекунд. Следовательно, управление скоростью вращения вентилятора мы можем осуществлять только с частотой 50 шагов (Гц), которое является обязательным и не может быть изменено в нашей программе. Следовательно, минимальным количеством шагов в нашем проекте мы выберем 10 поскольку значения 0-9 шагов будут обеспечивать примерно такой же уровень мощности, а в качестве максимального количества шагов мы выберем значение 49 поскольку максимальное значение 50 в большинстве случаев использовать не рекомендуют.

Длительность каждого шага определим по следующей формуле: 10000/50= 200 микросекунд.

Arduino

void loop()
{
int pot=analogRead(A0);
int data1 = map(pot, 0, 1023,10,49);
speed_val=data1;
}

1 2 3 4 5 6

voidloop() { intpot=analogRead(A0); intdata1=map(pot,,1023,10,49); speed_val=data1; }

На заключительном шаге запрограммируем функцию для обработки прерывания zero_crossing. В этой функции мы время регулировки (то есть часть времени из полного цикла сигнала переменного тока частотой 50 Гц, в течение которого подается напряжение на вентилятор) рассчитаем при помощи умножения длительности шага (200 микросекунд) на количество шагов. После окончания данного времени мы будем подавать на симистор импульс длительностью 10 микросекунд – его будет вполне достаточно чтобы включить (открыть) симистор.

Arduino

void zero_crossing()
{
int chop_time = (200*speed_val);
delayMicroseconds(chop_time);
digitalWrite(TRIAC, HIGH);
delayMicroseconds(10);
digitalWrite(TRIAC, LOW);
}

1 2 3 4 5 6 7 8

voidzero_crossing() { intchop_time=(200*speed_val); delayMicroseconds(chop_time); digitalWrite(TRIAC,HIGH); delayMicroseconds(10); digitalWrite(TRIAC,LOW); }

Основные характеристики вентиляторов

Статическое давление — напор воздуха, создаваемый вентилятором. Зависит от его конструкции и скорости вращения крыльчатки. Чем выше этот показатель, тем лучше работает вентилятор в условиях большого сопротивления (например, при прокачке воздуха через мелкоячеистый радиатор).

Воздушный поток (CFM) — количество прокачиваемого воздуха. Исторически сложившиеся единицы измерения — кубические футы в минуту. Эффективную работу показывают устройства с CFM больше 50.

Скорость вращения (RPM) — количество оборотов в минуту. Чем больше, тем выше производительность (и шум). У большинства моделей не превышает 2000.

Широтно-импульсная модуляция (ШИМ, или PWM) — автоматическая регулировка оборотов вентилятора с помощью материнской платы. Требует разъема 4 pin. Провести точную настройку можно с помощью специальных фирменных утилит.

Толщина вентилятора — обычно составляет около 25 мм. Для небольших корпусов (HTPC) выпускаются более тонкие версии, однако их эффективность ниже ввиду более слабого статического давления и CFM.

Тип подшипника — важная характеристика, от которой зависит ресурс и уровень создаваемого шума. В современных моделях можно встретить несколько видов: от самого дешевого подшипника скольжения (с низким ресурсом) до самых дорогих и редких керамического подшипника качения и подшипника с магнитным центрированием. Золотой серединой по ресурсу, цене и шуму являются вертушки с гидродинамическим подшипником.

Уровень шума — измеряется в дБА. Значение, комфортное для человеческого уха, не должно превышать 30 дБА. Больше вентиляторов — не значит шумнее. Чаще всего дело обстоит наоборот, особенно если вентиляторами управляет материнская плата, контролирующая температуру компонентов.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

• можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
• провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

Как подключить к светодиодной ленте

В светодиодных лентах могут использовать два типа осветительных приборов, такие как:

1. Трехцветные RGB лампы, которые при смешивании позволяют получить белый цвет. При отдельном включении с их помощью создают разнообразные цветовые эффекты.

2. Люминофорные лампы, которые подразумевают использование вторичного излучения желтого слоя-люминофора. Он при этом освещается при помощи мощного синего светодиода.

В зависимости от схемы ленты светодиодов, способ подсоединения к ней может быть разным. Стоит обратить в таком случае на два распространенных варианта:

подсоединение одноканальных диммеров после блока питания в белых монокристаллических лентах;

подсоединение трехканальных устройств с отдельным управлением каналов для RGB-лент.

Механизм взаимодействия диммера и трансформатора

Как работает диммер легко понять, если присмотреться к конститутивным особенностям кругового механизма

По схеме подачи электроэнергии важно, что он потребляет минимальную мощность, кпд высокое. Функционал:

• подача рабочего напряжения;
• зарядка конденсатора;
• смещение рабочих фаз;
• получение сигнала напряжения;
• открытие полупроводника; снижение сопротивления;
• появление света;
• распределение тока;
• смещение напряжения — при частоте около 100 Гц будет мерцать.

Регулировать подачу напряжения может пользователь. Он выбирает показатели сам, плавно перемещая головку диммера. Подключение проводят через лампочки, в двух местах внизу конструкции.

Как выбрать вытяжку?

Требования к вытяжке

Чтобы новый встроенный вентилятор работал правильно и на полную мощь, в ваших интересах соблюсти набор правил:

Без вентиляционных ходов или с забитыми, засорёнными каналами принудительная вытяжка не будет функционировать правильно. Поэтому прежде примитесь за очистку ходов в ванной комнате.
Принцип действия вытяжки таков, что при вытягивании увлажнённого воздуха в ванную комнату поступает новый, свежий. Поэтому позаботьтесь о том, чтобы под дверью в помещение находилось небольшое отверстие, зазор или щель, толщины в 2 см вполне хватит для обеспечения качественной вентиляции

Смена воздуха должна составлять от 5 до 8 раз за 1 час.

Безусловно, важно выбрать надёжный, прочный, износостойкий вентилятор, имеющий высокие показатели производительности, звуковых значений (до 35 дБ), сделанный из безопасных для здоровья человека материалов, не поверженных изменениям и не характеризующихся выделением химических веществ под влиянием влажных воздушных потоков и паров. Цена должна соответствовать качеству, отдавайте предпочтение опытным производителям.. Как вычислить производительность нужного устройства?

Как вычислить производительность нужного устройства?

1. Первым делом подсчитайте площадь ванной комнаты.
2. Умножьте полученную цифру на 5.
3. Добавьте к показателю одну пятую его часть — это и будет желательная производительность новой вытяжки.

Разновидности вентиляторов

Типов вентиляторов для ванных комнат на сегодняшний день множество. Они могут устанавливаться как на входе, так и на выходе воздушного канала. Эстетически более привлекательным является последний образец, который называется радиальным.

Воздушные потоки могут проявляться при помощи лопаток, существуют вытяжки с барабанным типом конструкции, со спиральным корпусом. Отдавайте предпочтение центробежно–осевому принципу работы изделия, имеющему небольшую величину, умеренные показатели уровня шума и отличную производительность.

Дорогостоящие приспособления оснащены датчиками влажности воздуха и удобными таймерами, которые задерживают выключение после использования ванной комнаты.

Подключение вентилятора в ванной к выключателю

Параллельное подключение вентилятора в ванной

Электрический вентилятор подсоединяют к питающей линии не напрямую, а через тумблер или переключатель. Обычно нет надобности в непрерывной его работе, особенно летом, когда можно открыть окно и сделать проветривание ванной комнаты. Выключатели бывают одинарные, сдвоенные и многоклавишные. Для организации работы электродвигателя с крыльчаткой достаточно первых двух вариантов.

Отдельный тумблер для устройства

Наиболее оптимальным вариантом будет установить отдельный переключатель на вентоотсос.

• Можно включить электровентилятор в любое время и не использовать строго с включенным светом, как в варианте с параллельным питанием от лампочки.
• Осуществляя ремонт прибора, легче отсоединить его от напряжения в целях безопасности.

Не всегда можно реализовать такую схему подключения к выключателю вентилятора, если в помещении имеется отделка, поэтому провода закладывают на этапе строительства. Отдельный переключатель – это дополнительные расходы и нужно найти свободное место для его установки.

Подключение через одноклавишный выключатель

Подключение вентилятора к выключателю позволяет пользоваться вытяжкой без включения света

Если в душевой уже положена плитка, и снимать ее не представляется возможным, при этом нужно сделать подвод электрического питания, можно поступить просто – взять питание от лампочки освещения, подсоединившись к ней параллельно. Тогда вентоотсос будет работать одновременно со светом. Провода можно подать от светильника по пластиковому коробу.

Этот вариант хорош и с экономической точки зрения, так как не нужно тратиться на дополнительный переключатель, кабеля пойдет меньше. Единственным недостатком здесь будет сам принцип работы – только когда горит свет. Это неудобно, так как ощущаются сквозняки во время банных процедур, иногда приходится оставлять свет, чтобы полностью удалить из комнаты влажный пар.

Применение двухклавишного выключателя

На этапе проектирования установки вентилятора в ванной можно сразу предусмотреть линию для питания электроприбора от сдвоенного переключателя, на котором будет висеть еще и освещение. Это удобно и выгодно, так как тумблер с двумя клавишами стоит немногим дороже одноклавишного и дешевле, нежели два отдельных коммутационных элемента. В остальном все преимущества, которые присущи отдельному питанию вытяжки, здесь также имеют место

Важно только помнить, на какой клавише находится какая линия, чтобы не путаться и не оставлять свет, думая, что это работает продув

Подключение вентилятора с таймером

Устройства со встроенным таймером могут функционировать по следующей схеме:

• Включаться в тот момент, когда загорается лампочка и прекращать свою работу по истечении определенного времени после выключения света. Задержка в этом случае может быть фиксированной либо настраиваемой.
• Запуск двигателя осуществляется после затухания лампы.

Последний вариант более комфортный, так как избавляет жильцов от неудобств, в плане сквозняков и шума работающего агрегата в момент использования ванной или туалета. Для реализации проекта вытяжки с таймером необходим трехжильный кабель, где две линии являются питающими, а один провод – сигнальный.

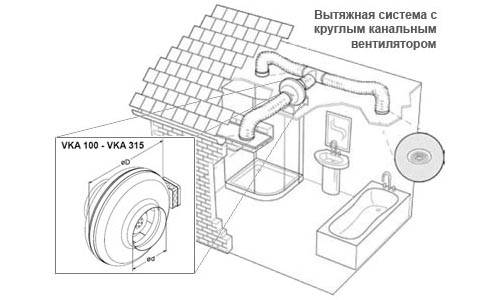

Классификация вытяжных систем

Вентиляторы можно классифицировать в зависимости от их конструктивных особенностей:

• Осевой. Поток воздуха нагнетается лопастями вентилятора. Создаваемое им давление не превышает 50 Па. Обычно устанавливается в системе бесканальной вентиляции. Осевой вентилятор для ванной комнаты
• Диаметральный. Вентилятор с простым рабочим колесом барабанного типа с низким КПД. Радиальный вентилятор для ванной комнаты
• Центробежный. Выпускаемый в спиральном корпусе, он является одним из самых мощных по своей эффективности, но и самым шумным. Центробежный вентилятор для ванной комнаты
• Центробежно-осевой. Этот вентилятор сочетает в себе все положительные черты обоих вентиляторов: малый размер, низкий уровень шума и высокую эффективность.

Наличие естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Это интересно: Ошибка E1 аэрогриля Supra: что за неисправность?

Схема ступенчатого регулятора с автотрансформатором

Контроллер в совокупности с автоматическим трансформатором работает следующим образом. На вход трансформатора осуществляется подача питающего напряжения, номиналом 220 вольт. Его обмотка оборудована несколькими ответвлениями, отходящими от некоторых витков.

Когда к этим ответвлениям подключается нагрузка, напряжение питания, поступающее к потребителю, уменьшается. В схеме задействован специальный переключатель, с помощью которого выполняется соединение электродвигателя с нужной частью обмотки. В результате, происходит изменение скорости вращения.

После того как питающее напряжение понизилось, потребление электричества также снижается. На выходе трансформатора образуется выходной сигнал в виде чистой синусоиды, положительно влияющий на обмотку двигателя. Существенным недостатком данной схемы являются слишком большие размеры блока управления. Регулировочная ручка оборудована пятиступенчатой шкалой, что исключает плавное управление скоростью вращения.

Крепление вытяжного вентилятора в ванной

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

– достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

– необходимость использования определенного электроинструмента и специализированных сверел.

– тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик.

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить – ЗДЕСЬ.

Электрическая схема вентилятора

Электрическая схема вентилятора состоит из двух частей – электродвигателя с пусковым конденсатором и блоком включения и регулировки скорости вращения лопастей.

Электродвигатель представляет собой металлический корпус (статор) в котором закреплены и соединены по приведенной схеме обмотки из медного провода. В корпусе в подшипниках скольжения также закреплен ротор, который реагируя на появление при прохождении через обмотки статора электромагнитного поля, вращается.

Подавая с помощью взаимосвязанных между собой переключателей S1, S2 и S3 питающее напряжение на обмотки L1, L2 или L3 можно регулировать скорость воздушного потока. Обмотка электродвигателя L4 и закрепленный на корпусе двигателя конденсатор, С1 служат для запуска двигателя.

Если обмотка L4 или конденсатор С1 будет в обрыве, то двигатель при включении в автоматическом режиме не запуститься. Но если провернуть крыльчатку рукой по часовой стрелке, то лопасти начнут вращаться. Таким способом можно определить неисправность этой цепочки.

В некоторых моделях вентиляторов для защиты обмоток от перегрева при неисправности устанавливается термопредохранитель (на схеме обозначен St°) на температуру срабатывания около 125°С.

Термопредохранитель при нагреве свыше расчетной температуры разрывает цепь и питающее напряжение не поступает на обмотки двигателя. Это предотвращает их перегорание в случае заклинивания ротора при выработке смазки. Термопредохранитель обычно устанавливают на торце обмоток статора.

Термопредохранители бывают двух видов – одноразовые и самовосстанавливающиеся. Последние при нагреве свыше указанной на их корпусе температуры разрывают цепь, а когда остынут, то опять замыкают. Это позволяет избежать необходимость их замены в случае заклинивания ротора.

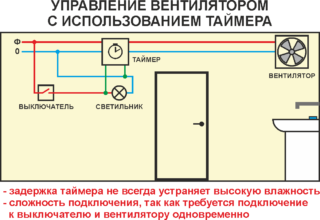

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.

Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.

Тиристорные

Подключение вентилятора к тиристорному регулятору скорости имеет свои особенности. Само устройство имеет принцип фазового регулирования напряжение. Осуществляется это посредством регулировки напряжения и изменения углов открытия тиристоров. За счет этого на двигатель вентилятора подаются сигналы или полуволны синусоидальной формы с отсеченным начальным полупериодом.

Данный регулятор недопустимо использовать в комбинации с асинхронными электродвигателями, которые устанавливаются практически во всех вытяжных устройствах. Причина в том, что в нем наблюдается значительное искажение формы выходного напряжения. В результате может быть значительная нагрузка на мотор, что может спровоцировать его поломку. Однако, светлые умы человечества придумали, как нивелировать данную нагрузку. Для этого тиристорные регуляторы скорости для вентилятора незначительно модифицируют следующим образом:

• Задается минимальное напряжение, то есть снижается нагрузка.
• Устанавливается шумоподавляющий конденсатор, который также снижает уровень помех.
• Также используется демпферный конденсатор. Он необходимо для той цели, чтобы гасить импульсы напряжения, образующиеся на выходе при коммутации.
• Так, необходимо достичь того, чтобы максимальный рабочий ток тиристора не превышал ток мотора вентилятора в четыре раза.
• Что касается номинального тока, то он не должен превышать этот же показатель подключенного вытяжного агрегата на двадцать процентов.

Где же можно использовать такие модифицированные тиристорные регуляторы? Преимущественно в комбинации с однофазными электродвигателями. Но только с теми двигателями, которые имеют термическую защиту. Чтобы произвести контроль или регулировку скорости вентилятора используется регулировочное колесико. Среди положительных сторон этого регулятора скорости можно выделить следующее:

• Небольшие габариты.
• Низкая и доступная цена.

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная стоимость, так и цена на услугу по его установке и наладке. Все это делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

1. С использованием симисторного регулятора скорости вентилятора- это самый распространенный способ, позволяющий постепенно увеличивать или уменьшать скорость вращения в пределах от 0 до 100 %.
2. Если электродвигатель вентилятора на 220 Вольт оборудован термозащитой (защитой от перегрева), тогда для управления оборотами применяется тиристорный регулятор.
3. Наиболее эффективным методом регулировки скорости вращения электродвигателя является применение моторов с несколькими выводами обмоток. Но многоскоростные электродвигатели в бытовых вентиляторах Я пока не встречал. Но В интернете можно найти схемы подключения для них.

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Выбираем устройство

Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.

Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате

А лучше превышать для безопасной работы системы.
Напряжение должно быть в допустимых широких диапазонах.
Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
Ещё необходимо обратить внимание на срок службы, размеры, количество входов.

Выводы и полезное видео по теме

Ролик об особенностях подключения и использования регулятора оборотов вентилятора от компании Vents:

Подробное видео о типах регуляторов, принципах их работы и особенностях подключения:

Видео инструкция с пояснениями каждого шага при выполнении работ по сборке контроллера оборотов кулера своими руками. Причем для выполнения этих действий не требуется быть специалистом – все достаточно просто:

Видео информация о создании контроллера скорости вентилятора:

Обзор электронного автотрансформаторного регулятора оборотов вентилятора:

Ознакомившись с видами регуляторов оборотов вентилятора и правилами их подключения, можно подобрать наиболее оптимальный вариант, способный удовлетворить потребности пользователя. При желании можно доверить вопросы монтажа специалистам. Если же хочется испытать свои силы, то простой прибор несложно собрать самостоятельно.

Остались вопросы по теме статьи, нашли недочеты или есть информация, которой вы хотите поделиться с нашими читателями? Пожалуйста, оставляйте внизу статьи.
