Пеногенератор: принцип работы и устройство, изготовление различных видов своими силами

Подключение механизма

Пошаговая инструкция:

1. Цилиндрический сосуд устанавливается на твердую поверхность. Агрегат должен работать без перебоев, это обеспечит поступление в систему воздуха и концентрированного раствора.
2. Рядом ставится емкость, индивидуально наполненная жидкостью с пенообразующим концентратом.
3. В емкость с пеноконцентратом погружается насос. Вмонтированный в пеногенератор шланг обеспечит поступление смеси в центральный отсек пенообразователя.
4. Для транспортировки сжатых потоков воздуха в турбулентную камеру вторая трубка агрегата подключается к компрессору.
5. Регулировка парных вентилей поможет регулировать силу давления и установить нужные параметры плотности пены. Другая пара вентильных деталей отвечает за поступление активных веществ в бак и способ перекрытия выхода массы из устройства.

Принцип качественного агрегата, сделанного своими руками, — правильное смешивание воздуха, воды концентрированной пенообразователем и бетонного раствора. Именно от этих параметров зависит качество выпускаемого материала. Грамотно произведенная конструкция сможет обеспечить пенобетону высокие прочностные и эксплуатационные качества, которые не уступят заводскому аналогу.

Конструкция и принцип работы

Пеногенератор имеет простую конструкцию. По сути, он является ничем иным, как вспомогательным инструментом для смешивания воды с шампунем. Он имеет вполне доступную стоимость.

Его главными составными элементами являются:

• Баллон.
• Шланг.
• Пистолет.
• Смеситель.

Большинство аппаратов имеют емкость 25 или 50 л. Даже одной их заправки достаточно для мойки нескольких автомобилей. При использовании качественного шампуня, его правильном разведении и настройки выхода пены одним баллоном можно вымыть порядка 6-10 авто. Также встречаются устройства с большей емкостью баллона, однако они обычно ставятся стационарно.

Сам баллон оснащается воронкой на заливной горловине. Это облегчает его заправку водой и химией, дающей пену. Сама горловина закрывается герметичной крышкой с удобной ручкой. Сбоку горловины имеется клапан сброса давления. Дело в том, что для обеспечения работы пеногенератора давление накачивается компрессором 6-8 атм. По мере расходования воды компрессор автоматически подкачивает воздух. Клапан сброса позволяет разрядить давление в баллоне, чтобы его открыть без усилия и риска разбрызгивания пены в глаза.

Баллон имеет соединение с редуктором. На последнем предусматривается 4 выхода, каждый из которых выполняет свою функцию. Через один из них осуществляется соединение с компрессором. Это быстросъемный штуцер. Перед ним у большинства моделей пеногенераторов имеется шаровой кран, позволяющий перекрывать подачу воздуха, также нередко устанавливается манометр для контроля давления. Он является необязательным, так как такой же манометр имеется на редукторе самого компрессора.

Делаем пеногенератор из садового опрыскивателя своими руками

Для изготовления самодельного пеногенератора подойдет старый садовый опрыскиватель «Квазар» с неработающим насосом или помповый «Жук». Покупка нового опрыскивателя для последующей переделки обойдется в 500-800 рублей.

1. Для подачи сжатого воздуха сверлим отверстие вверху корпуса опрыскивателя и вставляем ниппель с обратным клапаном. Если такой вариант не устраивает, то можно вывернуть из корпуса имеющийся клапан сброса избыточного давления и, вставив ниппель, подсоединить к нему шланг от автомобильного компрессора. От величины давления зависит качество пены – чем выше давление создаваемое компрессором, тем лучше.
2. Разбираем штангу с распылителем. Переходную трубку плотно набиваем леской или металлической мочалкой для мытья посуды для улучшения пенообразования на выходе.
3. В заборном шланге в верхней его части, со стороны выходного штуцера опрыскивателя, делаем 5-10 проколов для лучшего вспенивания.
4. Заливаем через горловину в корпусе воду с добавленным автомобильным шампунем в соотношении 1:50 или подбираем нужную концентрацию опытным путем. Объем моющего раствора занимает 70% емкости распылителя. После включения компрессора устраняем возможные подтекания и оцениваем качество пены.

Нюансы при самостоятельном изготовлении пеногенератора

Изготавливая своими руками пеногенератор из подручных средств, учитывают мощность имеющегося компрессора и объем бака. Соотношение объема в 20 литров и давления 6кг/см² позволит вымыть машину без дополнительного долива раствора в бак.

Устройство пенная таблетка (пенообразователь) определяет качество пены. Если устойчивость и кратность пены не устраивает, то покупают готовый пенокомплект или модернизируют конструкцию самодельного пенообразователя.

Особенности минимойки с пеногенератором

Следует отметить, что настоящий пеногенератор – это большая ёмкость, минимум от 24 литров, часто стационарная, если объём составляет 50 литров и более, используемая на профессиональных мойках, или на других коммерческих объектах, или просто для больших площадей.

Логично, что в бытовых минимойках с пеногенератором удержать на весу в руках такую ёмкость будет невозможно. Плюс стоимость такого пеногенератора для домашних нужд высока. Для него требуется выделенное место и соответствующие условия эксплуатации. Поэтому в минимойках используется либо пенная насадка, либо пенокомплект.

Объём бачка под пенную насадку зачастую составляет 1 литр, и этого достаточно для эффективного нанесения пены и помывки даже труднодоступных поверхностей.

Пенокомплект состоит из: собственно пеногенератора, копья (с его помощью происходит обливание водой), курка, сетки и баллона.

Следует помнить, что пенокомплект работает только с приборами высокого давления (100-130 бар), каким и является минимойка.

Вариант №3 – пеногенератор из пластиковой канистры

Металлические емкости, необходимые для реализации первого варианта пеногенератора, имеются не у каждого автолюбителя. В качестве недорогой альтернативы можно использовать обычную пластиковую канистру. Для сборки устройства понадобится болгарка, гаечные ключи, форсунка, компрессор, патрубки, трубопроводные фитинги и пистолет. Работы выполняются по такой схеме:

Сначала необходимо обрезать 50-сантиметровый фрагмент дюймовой трубы с помощью болгарки. Внутрь нее необходимо набить достаточное количество обыкновенной рыболовной лески с любым сечением. Этот материал будет служить пенообразователем (аналогично полиэтиленовой мочалке, которая использовалась в варианте №1).
На обоих концах трубы следует плотно зафиксировать сантехнические заглушки

Важно, чтобы эти фитинги были оснащены резьбой. На одной заглушке крепится Т-образный переходник, на другой – штуцер.
К Т-образному переходнику прикрепляются гибкие шланги с кранами.
Один вывод пеногенератора будет подключаться к емкости с моющим средством, ко второму подсоединяется трубка, идущая от компрессора.

Этот способ можно реализовать в разных вариациях. Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение.

Пеногенератор для Керхера с Алиэкспресс

В настоящее время не составляет труда приобрести ту или иную вещь, как говориться, не выходя из дома. Пеногенератор в данном случае не является исключением. За достаточно приемлемую цену, любой желающий может себе позволить вполне полноценный пенообразователь.

Стоит отметить, что большая часть представленных устройств родом из Поднебесной. Поэтому вполне целесообразно заказывать их с помощью всем известной торговой площадки Алиэкспресс.

Критерии выбора аппарата

Приобретая парогенератор, важно учесть следующие параметры и технические характеристики:

• Материал корпуса. Производители предлагают потребителям парогенераторы с баллонами из пластика, металла и композитного материала. Лучший и самый долговечный вариант – бак из стали. Он устойчив к ударам, окислению при контактах с моющим средством. Абсолютно не боятся агрессивных жидкостей и перепадов температур алюминиевые баллоны. Но они менее устойчивы к механическому воздействию.
• Длина шланга. В категорию лучших попадают аппараты с длиной шланга и высотой пенной струи от 6 м. Они позволяют обрабатывать автомобиль даже в труднодоступных участках.

• Комплект насадок. Для эффективной работы необходимо широкое распыление пены и ее точечная подача. Две разные насадки должны входить в комплект. При необходимости их можно купить отдельно, но это связано с дополнительными тратами.
• Размер горловины. Эта деталь должна быть достаточно широкой для комфортного добавления жидкости. Обязательно наличие плотной крышки. Также удобно, если предусмотрен сливной клапан для отвода лишней жидкости.
• Мощность. Данный показатель влияет на скорость подачи пены. Давление в аппаратах варьируется от 5 до 8 Бар. Производительность лучшего парогенератора обеспечивает пропуск 12 л раствора за минуту.

Какой объём у Вашего пеногенератора?

25-50л100л и более

При выборе пеногенератора для профессиональной автомойки нужно оценивать объемы устройства. Для индивидуальных целей и небольшой СТО хватит агрегата на 25-50 л. Для крупной коммерческой мойки лучшим станет устройство на 100 л и более. Компактные модели применяют в основном в быту или в мастерских с малым потоком клиентов, поскольку такие модели постоянно требуют дозаправки.

При покупке лучшего пеногенератора для профессиональной автомойки необходимо также уточнить скорость подачи пены. Желательно, чтобы на обработку одной машины уходило не более 5-7 минут, что позволит исключить простои в работе.

Для бытового использования принято считать лучшими недорогие устройства и агрегаты со средним ценником. Они позволяют отмыть машину на загородном участке или во дворе дома, и быстро провести обслуживание сразу нескольких семейных автомобилей. Некоторые приборы вполне пригодны для применения на небольшой профессиональной мойке.

Плюсы и минусы

Как это обычно случается, и тот и другой агрегат имеет и преимущества, и недостатки.

Преимущества пенокомплекта:

1. невысокая цена достигается за счет несложности конструкции;
2. устойчивость пены;
3. возможность настройки объема подаваемой дисперсной системы.

Недостатки агрегата:

1. нет функции корректировки мощности и ширины подаваемого потока пены, что провоцирует ее утечки в процессе нанесения;
2. применяемая для взбивания дисперсной системы струя воды способна забивать пенную таблетку.

Конструкция и принципы работы пеногенератора

Пеногенератор для мойки высокого давления состоит из следующих компонентов:

• баллон емкостью 25, 50 л (может быть и другой объем);
• антикоррозийный смеситель;
• соединительные шланги;
• пистолет;
• различные насадки.

Для того чтобы пеногенератор для автомобиля запустить в работу, его необходимо подключить к компрессору, создающему рабочее давление 5-6 бар. Контроль уровня давления осуществляется с помощью манометра. Но не все модели оснащаются манометром, что следует учитывать при выборе оборудования.

Принцип работы пеногенератора профессионального такой же простой, как и его конструкция:

1. В горловину баллона пенообразующего оборудования, оснащенной удобной воронкой, заливается небольшое количество моющего средства и вода. Дозировка химии указывается в инструкции.
2. Подсоединяется компрессор, создающий давление внутри бака.
3. Под высоким давлением моющий раствор выталкивается в клапан пистолета.
4. Проходя через жиклер, раствор превращается в первичную пену, не обладающую достаточной стойкостью.
5. Попадая в пистолетную насадку, химия проходит через пенную таблетку, которая обеспечивает образование стойкой пены.
6. По трубке пеногенератора к пистолету подается уже готовая однородная стойкая пена, распыление которой происходит через форсунку.
7. После нажатия на курок пистолета струя пены подается поверхность автомобиля.
8. При необходимости осуществляется регулировка скорости подачи пены.

Длина пенной струи, выдаваемой пеногенератором, может достигать 6 метров. Для очистки труднодоступных мест используется специальная насадка с длинным шлангом.

Самые недорогие

Такие модели подходят для бытового использования. Имеют небольшую мощность и доступную стоимость.

Кайдзен М-2

Модель предназначена для мытья автомобилей и других бытовых работ, таких как чистка ковров, мытье сайдинга и прочее. Для того чтобы использовать устройство, необходимо подключить к насосу для подачи воды. Модель экономно расходует воду и химическое вещество. Полученное пенное вещество — мелкозернистой текстуры. Работает пеногенератор от сети. Вместительность бака составляет 13 литров.

Кайдзен М-2 Достоинства:

• бюджетная стоимость;
• простое использование;
• пена густая, мелкозернистая.

Недостатки:

не выявлено.

Стоимость модели составляет всего 2000 рублей. При покупке выдается талон на год гарантии.

DAW 10 DAEWOO EXPERT

Устройство одно из наиболее компактных и недорогих. Несмотря на свои небольшие размеры пеногенератор легко справляется с поставленными задачами. Электрический двигатель и алюминиевая помпа делают прибор популярным среди пользователей. Для работы модель достаточно подсоединить к водопроводу также пользователи отмечают наличие функции само забора воды. Применяется устройство совместно с мойками высокого давления. Используется для мытья машин и садовых инструментов. Вместительность составляет 0,5 литров.

DAW 10 DAEWOO EXPERT Достоинства:

• компактность;
• электродвигатель мощный;
• функция автоматического отключения;
• фильтр, предотвращающий попадание твердых частиц.

Недостатки:

необходимо использовать совместно с моющими машинами.

Стоимость — 1000 рублей.

KWAZAR Orion Super Foame

Устройство предназначено для мытья помещений, автомобилей, чистки ковров. Устройство рассчитано на 6 литров. Оснащено шлангом и форсункой для подачи пенного вещества. Специальные ремни позволяют носить прибор на спине во время работы. Изготовлена колба из прочного пластика, который не подвергается окислению. Ручной метод накачивания воздуха позволяет использовать прибор практически в любом месте.

KWAZAR Orion Super Foame Достоинства:

• удобная конструкция;
• имеет универсальное применение;
• не требует подключения к сети.

Недостатки:

средняя мощность.

Цена устройства составляет 5 000 рублей.

Bort Пеногенератор Foam Master

Используется пеногенератор совместно с моющими машинами серии BHR, имеет небольшие размеры и вместительность всего 0,5 литра. Может использоваться не только для мойки автомобилей, но и садовой техники, фасадов и чистки ковров.

Bort Пеногенератор Foam Master Достоинства:

• простое использование;
• пена густая;
• используется для всех видов моющих средств.

Недостатки:

не выявлено.

Цена: 1800 рублей.

AutoExpert Foam

Пенообразователь предусмотрен для использования с мини мойками таких производителей, как Huter, Stihl, Nilfisk. С помощью устройства можно создать густую пену, которая тщательно растворяет грязь за короткое время. Корпус изготовлен из пластика, который выдерживает механические воздействия. Специальная насадка для распыления пены изготовлена из металла, который не окисляется и прослужит длительный период. В комплекте идет шланг для подачи воды.

AutoExpert Foam Достоинства:

• пластик прочный;
• модель занимает мало места.

Недостатки:

не выявлено.

Цена: 2500 рублей.

Муссон М-4

Работает модель от компрессора. Небольшой вес и простота использования делает данную модель популярной среди пользователей. Может использоваться для мытья автомобиля как снаружи, так и внутри. Плотное пенное вещество может использоваться для чистки мягкой мебели или фасадов. Пена проходит 4 ступени подготовки. Благодаря чему структура пены мелкая, плотная. Объем бака для воды составляет 13 литров. Длина шланга — 5 метров.

Муссон М-4 Достоинства:

• компактные размеры;
• легко справляется с загрязнениями;
• имеет универсальное применение.

Недостатки:

большое потребление воды.

Стоимость: 2000 рублей.

Какой делать?

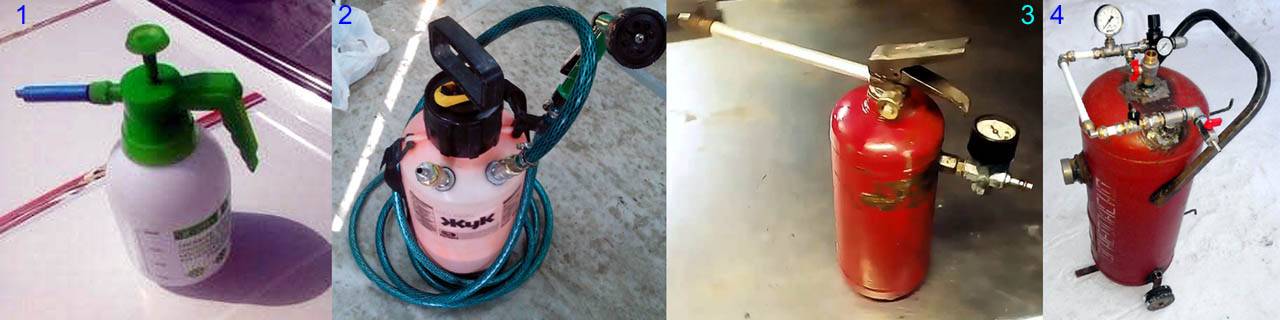

Виды самодельных пеногенераторов

Выбор типа пеногенератора для самостоятельного построения производится исходя из наличных производственно-хозяйственных потребностей, сосуда для расходного и допустимых затрат на создание установки (см. также рис.):

1. из бытового помпового опрыскивателя – только мини-генератор с двойным барботированием. Но с его помощью можно вымыть самые загрязняющиеся места машины: колеса, колесные ниши и пороги кузова (см. рис. ниже), мотоцикл (простите – байк), скутер/мопед, велосипед, резиновые сапоги после выхода на природу или работы на огороде;

2. из помпового переносного садового опрыскивателя – без компрессора такой же пеногенератор, но пригодный для мойки компактного городского автомобиля. С компрессором – любой из описанных выше типов. Лучший агрегат-основа – российский «Жук», его танк без проблем держит 6 бар;
3. из автомобильного огнетушителя – пеногенератор с наддувом для мойки личного автомобиля или микроавтобуса/фургончика типа «Газели». «Форд Транзит», «Мерседес Транспортер» и т.п. Компрессор для накачки шин или из холодильного агрегата подойдет;
4. из стационарного огнетушителя – генератор пены для профессиональной мойки, в т.ч. большегрузных автомобилей. Компрессор – на производительности от 120-150 л/мин (напр. на основе бортового от ЗИЛ-130);
5. из канистры, ведра с крышкой и т.п. – эжекционный с наддувом. Параметры генератора определяются типом имеющегося компрессора.

Особенности устройства

Не так важно, покупаете вы итальянский генератор пены или заказываете из Китая, конструктивно все они выглядят примерно одинаково. В состав конструкции входит:. В состав конструкции входит:

В состав конструкции входит:

• пистолет;
• смеситель;
• баллон.

Специальная форсунка, а также создающая пену таблетка обеспечивают подачу этой смеси под высоким давлением. Как результат, машина быстро покрывается слоем, который счищает грязь.

Полностью бесконтактным такое мытье не назовешь. Если нужен результат, придется поработать еще и губками или щетками.

Важной характеристикой, от которого зависит работа и лучший показатель эффективности, является объем бака. Обычно их делают на 25-100 литров. Сжатый воздух, подаваемый из баллона, должен иметь давление 5-6 бар

На выходе ручной пеногенератор имеет специальный регулятор. Он позволяет контролировать давление за счет встроенного манометра

Сжатый воздух, подаваемый из баллона, должен иметь давление 5-6 бар. На выходе ручной пеногенератор имеет специальный регулятор. Он позволяет контролировать давление за счет встроенного манометра.

Спреер или генератор?

Вот здесь возникает очень важный момент. Если вам нужна минимойка, советую выбирать именно пеногенератор. Хотя многие продавцы для мойки автомобиля предлагают купить спреер. Некоторые и вовсе выдают обычный спреер за якобы высокоэффективный генератор пены.

В некоторых случаях универсальный спреер может неплохо себя проявить. Но он уступает пеннику, поскольку не способен создавать такую же стойкую пену. На выходе вы получаете обычную эмульсию, эффективность которой значительно ниже.

Потому научу вас отличать спрееры от генераторов.

• схема спреера не предусматривает наличие регулятора для контроля качества смеси;
• у спреера форсунка на выходе имеет больший диаметр, чем у пенника.

Этих отличительных характеристик достаточно, чтобы сделать правильную покупку.

Если говорить конкретно о производителях, то стоит обратить внимание на следующие бренды:

• Керхер (Karcher);
• Муссон;
• Штиль (Stihl);
• Huter (Хутер);
• Бош (Bosch);
• Elitech;
• Procar;
• Idrobase;
• Интерскол;
• Чемпион;
• Патриот.

Из ценовая категория разная, так что опирайтесь на доступный бюджет. Сразу скажу, что дешевые устройства брать не стоит. Из опрыскивателя хорошего качества будет пользы больше, чем от низкосортного пенника.

Зайдите на Алиэкспресс, почитайте отзывы, изучите разные магазины. Интернет работает 24 часа в сутки, потому информацию о той или иной модели можно узнать всегда.

Концентрат для активной пены

На рынке химии представлено много производителей концентрата активной пены. При покупке можете поинтересоваться санитарно-эпидемиологическим заключением на соответствие санитарным нормам. Классически концентрат имеет в своем составе: воду, неиогенные, анионные, амфотерные поверхностно-активные вещества, гидроксид натрия, активные добавки, смесь комплексообразователей, краситель. Водородный показатель pH может быть от 8 до 12. Более агрессивные концентраты разъедают лак, хром, уплотнители, щетки стеклоочистителя. Избегать в составе гидрооксида натрия (каустическая сода), так как эта химия хорошо разъедает грязь, стоит дёшево, но действует на ЛКП очень жёстко. Данный вид химиии подойдёт больше для мойки пола и плитки, строительной техники.

Возможности химии написаны на этикетках — удаление свежих битумных пятен, дорожной пыли, продуктов ГСМ и др. Каждая модель концентрата имеет свою дозировку, поэтому внимательно читаем раздел на этикетке СПОСОБ ПРИМЕНЕНИЯ!

В среднем это такие цифры для пеногенератов (бесконтактная мойка): 10-20 г / литр. Зависит от времени года и степени загрязнения. На один легковой автомобиль требуется порядка 100 — 150 грамм концентрата.

Пеногенератор	24 литра	50 литров	100 литров
Расход концентрата	240 — 480 г	500 — 1000 г	1000 — 2000 г

Пенная насадка для бесконтактной мойки или пеногенератор

Так выглядит итальянская пенная насадка для бесконтактной мойки в разборе

Имеется два основных варианта бесконтактной мойки:

1. использование пеногенератора;
2. применение пенной насадки для бесконтактной мойки.

В чем разница между пеногенератором и пенной насадкой и что лучше?

1. Пеногенератор дороже — его стоимость примерно в 5 — 10 раз больше стоимости пенной насадки.
2. Для пеногенератора необходим компрессор.
3. Пеногенератор больше подходит для коммерческих целей, для домашних условиях его использовать нецелесообразно.

Оба эти устройства не входят в комплект минимойки и приобретаются отдельно. Без них бесконтактную мойку произвести невозможно, потому, что именно они производят пену.

Здесь пенная насадка присоединена к пистолету

Рассмотрим принцип образования пены с использованием итальянской пенной насадки для автошампуня:

• в насадку заливается специальный автомобильный шампунь и добавляется в нужной пропорции вода. Соотношение шампуня и воды приблизительно на 1 объем автошампуня 2.5-3 объема воды;
• насадка подключается к пистолетному разбрызгивателю минимойки;
• когда включается минимойка высокого давления это создает в пистолете воздушный поток высокого давления, который засасывает шампуня из бачка. Шампунь смешивается с водой и эта эмульсия на выходе из пистолета разбивается о «таблетку», что вызывает разбрызгивание на поверхность машины. «Таблетка» — это прессованная металлическая сетка.

Так выглядят таблетки для насадки

Для домашних условий использование пенной насадки для аппарата высокого давления (АВД) является оптимальным выбором.

Так выглядит пеногенератор под который нужен компрессор

Пеногенератор представляет собой большую ёмкость от 25 до 100 л, куда заливается реагент или автомобильный шампунь и добавляется вода в необходимой пропорции в соответствии с инструкцией по применению реагента или шампуня. Специальный пистолет генератора может иметь от одной до четырёх форсунок, образующих пену. Давление воздуха, подаваемого на форсунки пистолета от компрессора должно быть более 6 бар. Использование нескольких форсунок позволяет увеличить производительность аппарата пенообразователя и ускорить процесс бесконтактной чистки. Пеногенераторы более эффективны в коммерческих автомойках, где чистка производится параллельно на нескольких рабочих местах и больших объемах. Для пеногенератора обязательно нужен компрессор.

Пенная насадка для бесконтактной мойки комплектуется своей специальной ёмкостью для разбавления шампуней для пены в необходимых пропорциях. Пропорции воды и шампуня могут быть различными в зависимости от применяемой воды и загрязнённости автомобиля. Подробная информация о соотношении компонентов раствора приводится в инструкции по применению автошампуня.

На заметку: Важно не перепутать и заливать автомобильный шампунь в ёмкость для насадки, а не в бак минимойки и не подавать раствор в минимойку через всасывающий шланг. Такие действия приведут к отказу минимойки

Пенные насадки по своей конструкции и применению значительно проще, чем пеногенераторы. К тому же они не требуют в отличие от пеногенераторов в своей работе никакого дополнительного оборудования и, кроме того, их не надо настраивать на определённое давление компрессора.

Пенные насадки выпускают те же фирмы, которые занимаются производством минимоек. Каждая фирма делает их по-своему. Лучшими считаются пенные насадки для шампуня итальянского производства. Они подходят практически для всех видов минимоек, в частности для Керхер. По качеству производства и по густоте пенообразования они также считаются самыми лучшими насадками. Абсолютно идентичные по конструкции и используемому материалу итальянские пенные насадки производятся двумя разными фирмами РА и Idrobase.

Схема, если делать насадки своими руками

Существуют разные виды насадок. Какие инструменты для этого понадобятся:

1. Рулетка;
2. Болгарка;
3. Нож;
4. Гаечные ключи;
5. Пассатижи.

Приготовить дюймовую трубу не меньше полтора метра, мочалку. Как производится сборка – обрезать трубу не менее 0,5 метра, чем больше труба, тем лучше качество пены. Но не забывайте, для большой трубы требуется и мощный компрессор. Далее нужно забить трубу мочалкой и нарезать резьбу на конце, на один из концов накрутить тройник, со второго наполнитель. Установить крупный фильтр, на один из выводов тройника надеть заглушку, к оставшимся подключить источник воды с шампунем и компрессор.

Также можно приспособить обычный садовый опрыскиватель и правильно выбрать компрессор. Из него извлечь штуцер, клапан, снять насос и установить заглушку. Получим 2 отверстия в опрыскивателе, вкрутить сгоны и закрепить, установить прокладки. В один из сгонов вкрутить обратный клапан со штуцером и на другом установить бачок.

При покупке пенной мойки обязательно обращайте внимание на наличие пенной насадки, если её нет, то придётся делать своими руками, может это и кому – то в радость, да и существенная экономия в деньгах. Да и все материалы могут найтись дома в гараже, поэтому сделать своими руками пеногенератор просто и выгодно

Что нужно для создания: материалы и инвентарь

Сконструировать пеногенератор для производства пенобетона можно, используя такие детали:

• насос внутреннего действия (погружной);
• шланг на резиновой основе;
• аппарат для сварки;
• металл в листах;
• компрессор для организации давления;
• металлическая труба или другая емкость в форме цилиндра;
• четыре вентиля.

Для основного отдела прибора нужна емкость, имеющая форму цилиндра.

Первый шаг к изготовлению агрегата — это организация отсека, в котором взаимодействует воздух и раствор. Можно использовать любую емкость, имеющую цилиндрическую форму. Механизм воздействия пеногенератора — это беспрерывное поступление смеси и воздуха. Для выполнения такого принципа применяется погружной насос, который направит движение бетона в центральную камеру, и шланг на резиновой основе, что активирует сжатый воздух в хранилище из компрессора. Для повышения давления вентиля туго закручиваются.

Далее происходит зашивка в пеногенератор насадки, что отвечает за сжимание и разжимание воздуха. После того как смесь проходит через насадку, она попадает в пенопатрон, который формирует выходной материал с помощью металлической сетчатой детали. В виде самодельной сетки применяется обыкновенный металлический ершик для мытья посуды. Заключительный этап — фильтрация полученной смеси. Конструкция требует уплотнения, для этого конструируются металлические ножки и привариваются к механизму сварочным аппаратом.

О шампунях

А где купить шампуни? В любом магазине автомобильной химии

Но очень важно понимать, как пользоваться специальной химией

Такие города как Москва, Екатеринбург, СПб и многие другие предлагают огромный ассортимент специальной активной пены. Если быть точнее, то продается концентрат.

Старайтесь выбирать качественные смеси, которые пользуются популярностью. Никогда не берите концентраты с показателем рН более 12. Более агрессивные смеси могут разъедать лакокрасочное покрытие, хромированные детали, резиновые уплотнители и пр.

Также нельзя, чтобы в составе шампуня присутствовал компонент под названием гидроксид натрия или просто каустическая сода. Ею злоупотребляют производители, поскольку она эффективно уничтожает грязь и дешево стоит. Но одновременно с этим наносит лакокрасочному покрытию огромный ущерб.

Идея бесконтактной мойки автомобиля основана на минимальном воздействии на лакокрасочное покрытие при регулярной очистке кузовных панелей. На практике именно пеногенератор для автомойки позволяет выполнить такой уход за машиной.

Значение пеногенератора

Если вкратце пробежаться по технологии производства вспененных блоков, то можно вычленить главные аспекты:

• цемент смешивается с водой и песком;
• в получившийся жидкий бетон добавляется пена под давлением.

Как раз-таки от последнего ингредиента на 80% зависит качество будущих изделий. Поэтому собранный пеногенератор для пенобетона своими руками должен изготавливать хорошую пену определенной плотности и стойкости. Помимо этого, необходимо соорудить такую конструкцию, которая будет прекрасно «ладить» с любыми видами пенообразователя не только отечественных производителей, но и заграничных

Это очень важно, ведь пока подберете «свои» материалы для пенобетона, можете перепробовать множество видов эмульсий и концентратов

Еще один критерий, характеризующий качественный пеногенератор строительный – высокая производительность и постоянная подача однородной пены в бетоносмеситель. Если произойдут сбои в этом процессе, для возведения стен получившиеся изделия будут непригодны.

Оттого насколько слаженно будет работать механизм пеногенератора зависит и финансовая сторона строительства. Ведь полный объем замесу дает именно пена. Если ее будет недостаточно или подкачает плотность и стойкость, то бетонные блоки «растают» на четверть, а то и в половину объема. И получится в итоге, что затраты были вложены в 1 м3, а на выходе получили намного меньше. Куда плачевнее будут обстоять дела, если рабочим пенобетоном будут заливаться стены.

Чтобы достичь положительных результатов необходимо собрать такую конструкцию, которая будет максимально правильно производить перемешивание воды, воздуха и концентрата. Воспроизвести заводское устройство пеногенератора – задача не из сложных. Но все же процесс сборки требует внимательности и точной настройки получившегося механизма.

Принцип работы пеногенератора

Пеногенератор своими руками

Принцип работы пеногенератора очень прост:

1. Мойщик заправляет баллон раствором воды и пенообразователя (моющего средства). Затем горловина плотно закрывается, что обеспечивает герметичность емкости.
2. Подсоединяется компрессор и накачивается воздух до требуемого давления.
3. При открытии клапана пистолета, воздух начинает через жиклер выдавливать раствор, где и происходит первичное пенообразование.
4. Двигаясь на высокой скорости вспененный раствор ударяется в сетку пенообразующей таблетки и, проходя ее, разделяется, что сопровождается образованием мелкодисперсной пены.
5. Готовая пена подается на пистолет и далее через форсунку эта струя подается на поверхность кузова.
6. При надобности мойщик может произвести регулировку подачи на пистолете (сделать фронт распыления более широким, повысить скорость вылета струи).

Примечательно, что примерно по такому принципу работает еще одно оборудование для бесконтактной мойки – спреер. Но в отличие от пеногенератора на выходе из пистолета у него образуется эмульсия, у которой моющий эффект ниже чем у пены.

Отличие между ними сводится к разным используемым пистолетам для нанесения. Эмульсия – несколько иное состояние жидкости чем пена, поэтому для ее распыления нужна форсунка с увеличенным отверстием. К тому же у спреера невозможно отрегулировать параметры подачи эмульсии, то есть на пистолете нет никаких регулировочных элементов. Указанные нюансы помогут легко отличить пеногенератор от спреера.

Основными достоинствами пеногенератора являются:

• экономичность расхода моющего средства;
• получаемая на выходе пена обладает отличной моющей функцией;
• возможность регулировки подачи струи;

Основных же недостатков у этого оборудования два – большие габаритные размеры и надобность в подключении компрессора. Из этих качеств пеногенератор считается оборудованием для профессиональных автомоек, не очень подходящим для домашнего использования.

Заключение

Изготовление самодельного пеногенератора, при наличии нужных приспособлений, инструментов и навыков, не потребует больших усилий и капиталовложений. Такая техника собственноручного производства зачастую обходится в 10-15 раз дешевле, чем полноценные заводские модели. Срок службы сконструированного агрегата будет напрямую зависеть от вашего мастерства и правильности его сборки. Уделив этому достаточно внимания и времени, вы сможете изготовить устройство, которое будет безотказно работать на протяжении нескольких лет, значительно облегчая процесс мытья автомобиля.
