Парогенератор своими руками: устройство, принцип работы, схема, видео

Производители парогенераторов

Получить необходимую густоту и влажность пара, а так же температуру характерную для хамама, можно только при установке качественного парогенератора. Приоритетными производителями оборудования для бань считаются немецкое, финское или шведское производства.

Наиболее популярные и одновременно качественные производители парогенераторов:

HARVIA (Харвие);
TYLO (Тило);
Effegibi;
EOS;
HIGROMATIK.

HARVIA

Производителем оборудования для турецких бань является финская компания HARVIA. Парогенераторы этого бренда можно использовать как в небольших паровых, так и для хамамов, занимающих большие площади. Финское оборудование для турецкой бани производят из нержавеющей стали с высоким показателем прочности. Парогенераторами HARVIA легко управлять. Они не деформируются, не ржавеют и производят пар, соответствующий всем параметрам турецкого хамама. Некоторые модели имеют автоматическую систему промывки, наличие которой значительно увеличивает срок эксплуатации парогенераторов.

Наиболее предпочтительными моделями парогенераторов HARVIA считаются:

Harvia HGD150
Harvia Helix Pro HGP 22
Harvia Helix HGX 45
Harvia Helix HGX 90

TYLO

TYLO – парогенераторы от шведского производителя. Они стильные, имеют современный дизайн и очень надежные. Благодаря своей высокой экономичности TYLO превосходят конкурентов и являются лидерами по продажам оборудования для турецких бань любых масштабов. Парогенераторы бренда TYLO можно смело устанавливать в СПА-комплексах и фитнес-центрах. Они идеально подходят для ежедневной эксплуатации и выдерживают нагрузки на максимальных, заявленных мощностях.

Наиболее предпочтительными моделями парогенераторов TYLO считаются:

Tylo Steam Home
Tylo Steam Commercial
Tylo VA
Tylo VB

Effegibi

Оборудование для хамамов марки Effegibi производят в Италии. Отличительной особенностью парогенераторов этого бренда, является то, что их можно устанавливать внутри помещения турецкой парной. Итальянский производитель предлагает возможность подобрать оборудование разной мощности, которая может варьироваться от 2 до 54 кВт. Для парогенераторов Effegibi характерны надежность, практичность, удобство в эксплуатации и практичность. К тому же порадуют покупателя не только качественные характеристики парогенераторов. Все оборудование бренда Effegibi так же выше всяких похвал, что легко позволит вписать его в любой интерьер проекта турецкой бани.

Наиболее предпочтительными моделями парогенераторов EFFEGIBI считаются:

Effegibi Omnia Touch
Effegibi Nuvola 70
Effegibi Nuvola Touch&Steam 30
Effegibi AquaSteam 30

EOS

Немцы давно зарекомендовали себя как производители качественной и надежной продукции. Немецкие парогенераторы EOS не являются исключением и именно поэтому входят в перечень лучшего оборудования для хамамов. Они отличаются высокой мощностью, долговечностью и имеют очень удобный интерфейс. Долгий срок службы парогенераторов этого немецкого бренда обеспечивает самостоятельная система очистки. Более того, парогенераторы EOS имеют приятную и востребованную дополнительную функцию ароматизации воздуха, позволяющая создать желанную атмосферу внутри парной.

Наиболее предпочтительными моделями парогенераторов EOS считаются:

EOS SteamRock Premium
EOS SteamTec
EOS SteamRock NC

HYGROMATIK

Еще одним представителем немецкого рынка оборудования для хамамов являются парогенераторы марки HYGROMATIK. Преимуществом этого бренда считается производство парогенераторов разной мощности. Кроме того, в некоторых моделях нагрев воды осуществляется при помощи электродов. Такая система нагрева значительно увеличивает срок службы парогенератора и значительно выделяет HYGROMATIK на рынке оборудования для хамамов. Эта особенность считается явным преимуществом и выгодно выделяет бренд среди конкурентов.

Наиболее предпочтительными моделями парогенераторов Hygromatik считаются:

Hygromatik HeaterSlim
Hygromatik FlexLine
Hygromatik FlexLine Heater
Hygromatik FlexLine Plus

Устройство и принцип работы

Самые простые изделия состоят из:

резервуара для воды;
нагревательного элемента
подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Изготовление парогенератора

Парогенератор из газового баллона

Проще всего сделать печной парогенератор своими руками. Для этого на внутренней стенке топки наваривают полости. Воду в них заливают через лейку, а пар выводят с помощью пароотвода. Получают таким образом только насыщенный пар, чаще всего сырой. Но так как он смешивается с большим объемом нагретого воздуха и паром, полученным на каменке, результат оказывается вполне достойным.

При некотором умении можно сделать и электрический парогенератор в баню своими руками. Для такой модели потребуется:

газовый баллон объемом на 27 л;
ТЭН или другие трубчатые нагреватели;
паронитовые прокладки, предохранительный клапан, кран и шаровой кран;
гофрированный металлический шланг или труба;
манометр;
сварочный аппарат;
болгарка, дрель, ключи.

Также потребуются разнообразные соединительные детали и прокладки: сгоны, муфты, фум-лента.

Парогенератор из молочного бидона

Работы начинают с подготовки материалов. Газовый баллон опорожняют, отворачивают вентиль и сливают газовый конденсат. Затем наполняют емкость водой, чтобы жидкость вытеснила остатки газа.

Срезают верхнюю часть баллона по сварочному шву. Изнутри моют с моющими средствами.
В нижней части на дистанции 1 см от дна высверливают отверстия под ТЭН – такого же диаметра. Устанавливают ТЭНы так, чтобы они не соприкасались, и герметизируют прокладками.
На высоте в 10 см от дна в емкость врезают патрубок для подачи воды. На него ставят термостойкий шланг и опускают его в прозрачную емкость: по этому сосуду будут определять уровень воды в аппарате.

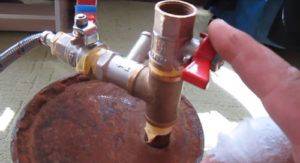

На отрезанную крышку закрепляют манометр и предохранительный клапан. Лучше выбрать прибор с электрическим реле, который сможет отключать ТЭНы при достижении определенного давления.
К вентилю подключают паропровод дросселирующим элементом. Эту роль выполняет фрагмент стальной трубы в 50 см с отверстиями диаметром по 2–3 мм. Элемент позволяет немного спустить пар, чтобы последний не вырывался из шланга под слишком высоким давлением.
Корпус электронагревателя оснащают U-образным замком. В его углубление укладывают резиновый уплотнитель.
На стенки баллона и на боковые части крыши приваривают Г-образные железные шпильки диаметром в 10 мм и гайки на 12 мм.
Собирают вместе все детали генератора.

Выполняем монтаж парогенератора

По понятным причинам твердотопливные парогенераторы использовать внутри помещений бань либо парных нецелесообразно. Для этих целей потребуются электрические агрегаты

При монтаже оборудования следует обратить внимание на состояние шлангов – они должны быть без перегибов и иметь небольшой наклон. Это необходимо для свободного стока конденсата

В ходе подключения энергетической установки к электросети следует использовать устройство защитного отключения. Мощность УЗО будет составлять 10−30 мА в зависимости от типа нагрузки и вида помещения

Обратите внимание, что парогенератор является мощной травмоопасной электроустановкой. По этой причине его монтаж должен сопровождаться обязательным подключением заземляющего контура

Основные причины поломки парогенераторов

Генератор пара, как и любое иное техническое приспособление, нередко ломается. Из наиболее распространенных причин поломок выделяют перегрев ТЭНа, прожиг корпуса, разрушение шланга, который подаёт жидкость.

Использовать приспособление необходимо крайне осторожно. В процессе функционирования требуется постоянно контролировать давление в резервуаре. При увеличении допустимых значений его следует стравливать

Помимо этого, устройство нельзя оставлять работающим в комнате, где присутствуют дети

При увеличении допустимых значений его следует стравливать. Помимо этого, устройство нельзя оставлять работающим в комнате, где присутствуют дети.

Во время функционирования не допускается работа парогенератора без жидкости. Поступления охлаждённой воды должно быть постоянным, что сбережёт нагревательные элементы от перекала, а устройство − от перегрева.

До работы и запуска парообразователя проверяется герметичность самой ёмкости, а также соединительных и контролирующих клапанов, шлангов и систем подачи.

К другим факторам, которые могут привести к выходу из строя генератора относят:

некачественную воду;
неверно выбранную мощность нагревательных элементов;
накипь на ТЭНах;
отсутствующую подачу жидкости при функционировании.

Устранить накипь помогает уксус либо лимонная кислота. Разводят воду в соотношении 1 чайную ложку порошка на 1 л жидкости, кипятят её внутри резервуара.

Отсутствие подачи жидкости во время работы ФОТО: sc-master.ru

Накипь на парогенераторе ФОТО: vodopodgotovka-vodi.ru

Генератор пара, который собран собственноручно, не сможет заменить аналогичную промышленную модель, более надёжную, производительную и функциональную. Однако, когда возникает необходимость, то вполне реально самому изготовить устройство, немногим уступающее покупному.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Предыдущая РемонтКак сделать идеальный ящик для инструмента — идеи из практики Следующая РемонтКак правильно организовать процесс покупки товаров для ремонта: советы бывалых

Плюсы и минусы установки парогенераторов

Парогенератор в баню

Наличие парогенератора, работающего не на использовании открытого огня, получаемого при сжигании топлива, а путем преобразования электрической энергии в тепловую, позволяет использовать такие устройства не только в помещении отдельно стоящей бани, а также в условиях современной квартиры.

Достоинствами современных парогенераторов являются:

время разогрева парогенератора не зависит от состояния прогрева печи в помещении парной (разогрев камней в печи-каменке при сжигании дров),
для работы не требуется обустройство вытяжной трубы и наличие отопительной печи. Можно использовать в условиях квартиры в комплекте с электрической нагревательной печью,
есть возможность регулировать температуру и количество подаваемого пара,
небольшие геометрические размеры и вес позволяют использовать в помещениях с небольшой площадью,
не продолжительные сроки нагрева воды и начала использования с момента включения, позволяют снизить затраты за использованную электрическую энергию,
наличие средств защиты и автоматики позволяет обезопасить использование устройств и обеспечить их работу в автоматическом режиме.

К недостаткам парогенераторов данного типа относятся:

зависимость работы от наличия сетей электроснабжения,
высокая стоимость.

Особенности пара

В зависимости от вида бани пар в парилке отличается

Мастера банных дел различают множество видов пара. В зависимости от температурных условий в парилке от пола до потолка образуется несколько паровоздушных смесей.

Паровая установка в бане может генерировать следующие виды пара.

Обжигающий – перенасыщенный пар. Образует на коже горячую росу и затем превращается в насыщенный. Такой пар обжигает губы и рот при входе и «виден» как клубы тумана.
Легкий – перегретый, но не насыщенный. Он охлаждается вокруг человека, и только достигнув точки конденсации, образует на коже росу. Он не обжигает – пощипывает уши, передает тепло глубоко в носоглотку и даже бронхи и считается самым полезным при лечении заболеваний дыхательной системы. Пар не виден.
Сырой – содержит капли воды или тумана. Обычно получается при взрывном испарении воды на крупнофактурной поверхности. Вода при этом испаряется не полностью и образует отдельные капли. Он не очень приятен, так как создает контраст между приятным мелким паром и крупными, сильно нагретыми каплями.

Разновидности бань

Самодельный парогенератор для бани

Пар образуется при испарении воды. Получают его разными способами. Эффективность парения и сама банная процедура зависит от того, какой пар получается, какая температура сохраняется и как поддерживается. Различают 3 варианта парной бани.

Потовая – потельня. Здесь человек «моется» собственным потом. В финской сауне потения добиваются высокой температурой, в русской – относительно высокой температурой и хлестанием веником, в хамаме – высокой влажностью. В потельне паровая установка не нужна.
Парилка – на коже человека образуется конденсат из высоковлажного воздуха. Пар здесь получают, поливая раскаленные камни водой или квасом.
Шаечная – парящийся моется теплой водой из многочисленных тазов, шаечек, бочек методом плескания и обливания. От душа или ванной она отличается недолгим взаимодействием с водой. Главное условие шаечной – температура достаточно высокая, чтобы после обливания человек не чувствовал холода.

Надобность в образовании пара появляется в традиционных русских парилках и их аналогах.

Работа

Примерно через 6 минут после запуска давление достигнет 3 атмосфер, а температура поднимется до 80 °C.

Производительность парогенератора модели ПГЭ-50 регулируется только краном подачи пара.

ПГЭ-100 и 150 имеют в конструкции кран, который регулирует подачу воды в бойлер от насоса.

Излишки сбрасываются в обратный контур.

Регулировка помогает оптимизировать работу взятого в аренду парогенератора в соответствии с потребностями потребления.

Такая регулировка также помогает добиваться необходимого давления при недостаточной мощности в сети.

Эксплуатация парогенератора разрешена в диапазоне температур от +5 до +30 °C.

Относительная влажность окружающего воздуха должна находиться в пределах от 50 до 80%, а атмосферное давление – от 640 до 800 мм ртутного столба.

Зимой агрегат можно эксплуатировать только в закрытых помещениях.

Летом оборудование можно устанавливать под навесом, чтобы защитить от осадков и прямых солнечных лучей.

Взятый в аренду парогенератор необходимо располагать как можно ближе к потребителю.

Длина паропровода должна быть не более 20 метров.

При большей протяженности магистрали температура на выходе будет недостаточно высокой.

Также возможны большие потери давления.

Технологии не стоят на месте

Практически все автовладельцы стараются содержать автомобиль в чистоте. Кто-то сам моет машину, используя для этого ведро с водой, тряпку и моющие средства, а кто-то – периодически посещает автомойки, где при помощи моющего оборудования удаляют с поверхности кузова грязь, а в салоне проводят химчистку.

В каждом из этих способов есть достоинства и недостатки.

Выполняя мойку автомобиля самостоятельно, экономятся средства, но при этом качественно очистить авто не всегда удается.

На автомойке автомобиль обработают лучше, поскольку большинство современного оборудования подает воду под давлением – мощная струя эффективно смывает грязь с кузова.

Да и химическая чистка салона значительно лучше отмоет салон. Но при этом воздействие высокого давления воды при неправильном подходе способно повредить элементы кузова или лакокрасочное покрытие.

И вот недавно появился еще один способ очистки кузова – при помощи пара.

Данный способ сейчас активно рекламируется, указываются все его положительные качества. Попробуем же разобраться, действительно ли паровая мойка – такой отличный способ помыть авто.

Изготовление парогенератора своими руками

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В качестве ёмкости используют скороварку, обрез газового баллона, списанный использованный котёл и т. п. Ёмкость должна герметично закрываться и выдерживать повышенное давление.

В кедровую бочку необходимо провести трубку с просверленными отверстиями

Источник нагрева может быть либо с открытым огнём, как в котле отопления, либо с электрическими нагревателями. Мощность устройства подбирается такая, чтобы вода кипела с большим выделением пара. Контроль кипения воды осуществляется с помощью встроенного термометра и манометра, регулировка — клапанами: запорными, выпускными и предохранительными. При возможности устанавливаются датчики налива, показывающие нижний и верхний уровни, при которых допускается парогенерация.

Предохранительный клапан, через который стравливается избыточное давление, — важный элемент системы безопасности. К его выбору и регулировке следует подходить с особой тщательностью. Если предохранительный клапан не установлен, то на паропроводе не должно быть запорных клапанов, ограничивающих выход пара. Заполнение ёмкости водой происходит через подключение к водопроводу или к отдельно стоящему расширительному баку, расположенному выше котла.

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением — источник повышенной опасности. Неслучайно существует такая организация — котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.

Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора — его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Парогенератор для бани своими руками стоимостью 500 рублей. Сделал и протестировал

Парогенератор для бани — очень полезная комплектующая, но, как правило, не очень дешёвая. Одним из примеров может быть пароиспаритель Ферингера ПИФ, который зарекомендовал себя за несколько лет очень хорошо и способен производить много пара, но стоит он 6600 руб. И я решил попробовать сделать парогенератор своими руками за значительно меньшую стоимость, а именно — 500 рублей. Конечно, чудес ждать не стоит, вряд ли за стоимость в 13 раз меньше можно сделать схожие по характеристикам инструменты, но если парогенератор будет работать должным образом и будет выполнять свою функцию, то 500 рублей это сущие копейки для такого приспособления!

Итак, что меня натолкнуло на данный эксперимент. На сайте магазина «Леруа Мерлен» я наткнулся на дешёвую нержавеющую гофрированную трубу. Такие трубы я часто использую в бане для соединения бака с регистром, подачи воды внутри печи, разведения пара по парилке и даже паровую пушку когда-то делал из неё. Но похожих цен я не припомню — 500 рублей за 5 метров гофры 1/2″.

5 метров это довольно много. Если 2 метра срутить для подачи, нагрева и испарения воды, а остальные 3 метра гофры обвить вокруг дымоходной трубы на её старте для перегрева полученного пара, то может получиться неплохой парогенератор!

В общем, взял и сделал, как задумал, процесс изготовления и тестирования есть в коротком видео ниже.

Постарался скрутить гофрированную трубу так, чтобы она лучше примыкала к дымоходу и сильнее от него нагревалась. А для того, чтобы подаваемая вода не вырывалась с паром в обратную сторону, сделал небольшой гидрозатвор на подающей части.

Вокруг этой конструкции поставил валявшийся без дела отрезок трубы от сэндвича диаметром 200 мм. Я думаю, что он позволить отгородиться от холодных камней вокруг и сделать систему быстро-восстанавливаемой.

Теперь о результатах первого испытания. Всё-таки самодельный парогенератор работает! Да ещё и с диким свистом!))

Смотрите короткое видео об изготовлении и первом тестировании!

Ставьте

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата ФОТО: gradusinfo.ru

Парогенератор своими руками

Изготовить конструкцию самостоятельно несложно, главное, подготовить необходимые элементы и инструменты, а также разделить весь процесс на этапы. В первую очередь выбирают емкость, затем устанавливают нагревательные элементы, осуществляют водный приток и отбор пара. По завершении монтажа конструкции оборудование тестируют.

Выбор емкости

От этого параметра зависит производительность и мобильность оборудования. Лучше всего выбрать емкость из металла, у которой хорошая теплоизоляция. Это позволит уменьшить вероятность ожога при случайном соприкосновении. Сделать конструкцию можно из канистры, ведра или из электрического чайника. Главное правило – герметичность крышки. Размеры резервуара подбираются в зависимости от планируемого пара.

На заметку! Самодельный парогенератор максимальной мощности изготавливают из газового баллона или старого огнетушителя. Предварительно их очищают от остатков и конструируют трубопровод, через который будет подаваться пар.

Нагревательные элементы

Детали для нагрева – это важный этап в изготовлении паромойки своими руками. Сначала определяют с помощью чего будет нагреваться вода: с использованием газовой или электрической плиты, или через электрический ТЭН. Последний метод более безопасный и простой. Можно использовать элемент со старого электрочайника. Если резервуар большой, то применяют два и больше ТЭНа. Если употребляют газовый баллон, то для него подойдет нагревательный элемент для бойлеров.

Устанавливают деталь на высоте в 1 см от дна емкости. Аккуратно просверливают отверстия с необходимым диаметром и в них вставляют болт, который с обеих сторон закрепляют шайбами и гайками. С помощью прокладок из термостойкого силикона обеспечивают герметичность, чтобы вода не просачивалась из щелей. Фиксируются прокладки с двух сторон. Затем устанавливают ТЭН и набирают воду, чтобы проверить на отсутствие протечки.

Монтаж генератора

Прежде чем приступать к сборке конструкции необходимо заранее разработать чертежи устройства и подготовить дополнительные детали и элементы. Это трубы, система управления и фитинги. При большой емкости подвод воды лучше сделать автоматический. Тогда нагревательный элемент не сгорит. В этих целях трубопровод делают с обратным и запорным клапаном. Если есть необходимость, то крепят очистительный фильтр. Паровую мойку своими руками монтируют в несколько этапов:

Подготовка резервуара. Сначала открывают вентиль, чтобы ушел оставшиеся газ. Затем клапан снимается, и внутренняя часть емкости хорошо промывается теплой водой с моющим. Процедуру проводят несколько раз, пока посторонние запахи полностью не удалятся.
Крепление нагревательных элементов. Не рекомендуют использовать сварку при креплении ТЭНа, так как в случае перегорания элемента, заменить его будет очень сложно. Крепежи должны хорошо выдерживать высокое давление в резервуаре, а также высокую температуру и влагу.

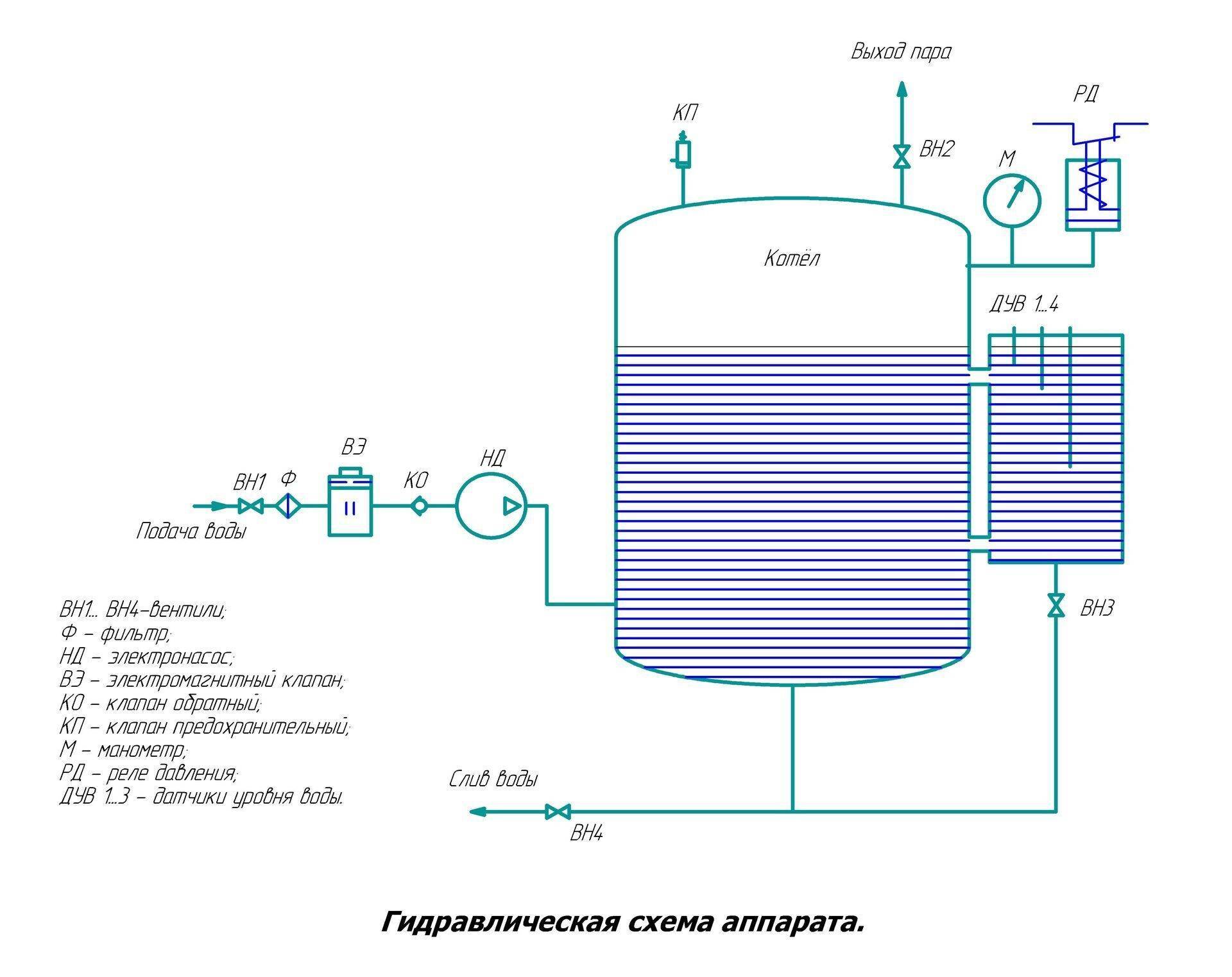

Монтаж фурнитуры. Вверху баллона делают 4 ответвления: на одно из них устанавливают клапан контроля давления, второе – для подачи жидкости в резервуар, на третьем ответвлении устанавливают манометр и термодатчик, которые отслеживают температуру нагрева и давление, а четвертое – для контроля уровня воды в емкости. Последнее ответвление размещают ниже всех остальных.
Дополнительные установочные моменты. Сюда относят ножки, подставку для конструкции, или колесики для удобства перемещения. Можно дополнительно сделать защитный кожух, чтобы избежать случайного контакта с горячим корпусом.
Система подачи пара. Имеет вид трубопровода, где сопло берут с меньшим диаметром.

На заметку! Важно заранее подумать о системе безопасности. Необходимо продумать так, чтобы при достижении максимального температурного параметра или давления система сама отключала нагрев

Датчики автоматического отключения продаются в строительном магазине. Поэтому самостоятельно разрабатывать их не нужно.

Изготавливаем своими руками парогенератор для отогрева труб

Как и в предыдущем случае, парообразователь должен быть мобильным, чтобы установку можно было перемещать на значительное расстояние. Помимо гибких шлангов, для подключения установки к водопроводу потребуются электрические кабели аналогичной длины.

Рассмотрим подробно, как сделать своими руками парогенератор для универсальных целей из хлама. Таким генератором можно промывать детали бытовых приборов, которые нельзя демонтировать, к примеру, радиаторы кондиционеров.

Иллюстрация	Описание действия
	Для работы нам потребуются самые простые вещи, которые наверняка завалялись у вас в гараже. Одна из них – старый электрический чайник. Забираем от него самое ценное – нагревательный элемент.
	Вытачиваем 150 трубу под нужный размер, подрабатываем края.
	И вставляем наш «девайс».
	Вытачиваем переходник для крепления нагревательного элемента.
	Крепим обод на пластмассовое основание.
	Фиксируем внутри трубы обычными болтами, для электропроводов вытачиваем отверстие. Вместо ножек, используем шланды.
	Сверху к конструкции навариваем лист, привариваем штуцер, закрепляем тройник и кран для заливки воды, клапан от бойлера с регулировкой и кран для выхода пара с заглушкой.
	Дополняем конструкцию обычным водопроводным шлангом и пистолетом (использован обычный для пены).
	Парогенератор работает от розетки, для мобильности оснащён вот такой ручкой.
