Критерии выбора: что важно и что нет

А здесь и сейчас мы рассмотрим специфику подбора комнатных приемников, а затем расскажем о самых стабильных и мощных моделях для установки внутри дома или квартиры.

Тип принимаемых волн

Вещание цифрового ТВ осуществляется в дециметровом диапазоне (ДМВ), то есть длина волны для него составляет менее метра. По сути, никаких специальных цифровых антенн не существует: принимать DVB-T2 можно на любую установку, которая ловит подходящий диапазон. Конкретно же для «цифры» в силу ее дециметровой природы нужна:

ДМВ-антенна. Она, как правило, небольшая, поскольку размеры резонаторов должны хотя бы приблизительно соответствовать длине волны;
Всеволновая (она же гибридная или комбинированная). Обычно это та же ДМВ-антенна, но снабженная дополнительно резонаторами для МВ-диапазона. Они бесполезны для «цифры», но могут пригодиться, если кроме нее с ретранслятора передается еще и местное аналоговое телевидение.

Использовать МВ-антенны, которые часто были в ходу для аналогового вещания, бессмысленно. Даже если сигнал и удастся уловить, он будет крайне слабым и плохого качества.

Конструкция

По своей конструкции комнатные антенны делятся на следующие типы:

Однонаправленные. По сути, это комнатный аналог внешней индивидуальной телеантенны. Обычно выглядит как штырь, на котором крепятся «рожки»-резонаторы, хотя возможны и другие конструкции (например, волновой канал). Основное свойство такой конструкции – наилучший прием оттуда, куда она ориентирована. За счет этого сигнал максимально усиливается. Подойдет для районов с относительно слабым сигналом.
Плоские. Эти могут выглядеть по-разному, но в целом обычно представляют собой замкнутую петлю из проводника соответствующих размеров. В самом простом случае – кольцо из кабеля диаметром 25–30 см. Наилучший прием обеспечивает в том случае, когда направление на ретранслятор перпендикулярно плоскости. Подойдет для сигнала средней мощности.
Сферические. Эта довольно редкая конструкция представляет собой нечто вроде модели глобуса, сделанной из проволоки: три перпендикулярных друг с другом кольца. Антенна удобна тем, что принимает сигнал с любой стороны (то есть относится к типу всенаправленных) и не требует ориентирования. Однако нуждается она в очень мощном сигнале. На практике встречаются редко: пик популярности экспериментов с такой конструкцией был в 60–70-х годах, сейчас мало кто решается производить такое для эфирного телевидения. Куда чаще их можно встретить в качестве спутниковых: там шар из диэлектрического материала выступает в качестве линзы, которая может одновременно фокусировать сигналы с нескольких спутников.

Пассивная (без питания)

Пассивными называют обычные телеантенны без дополнительных электронных блоков. В них под действием электромагнитной волны возникают колебания, которые передаются для расшифровки на тюнер цифрового ТВ (встроенный в телеприемник или внешний в виде приставки-ресивера). Главное преимущество такой антенны – ей не нужно дополнительное электропитание для усилителя сигнала.

Средний коэффициент усиления – до 6 дБ. Они подойдут там, где сигнал от ретранслятора имеет большую или среднюю мощность, а расстояние до телевышки невелико.

Активная (с питанием)

В этих антеннах дополнительно имеется электронный блок, который усиливает мощность колебаний. Могут иметь коэффициент усиления до 27–30 дБ. Любопытно, что антенна активного типа может использоваться и как пассивная. Для этого, как правило, достаточно просто отключить питание. Обратный же процесс обычно невозможен без серьезной переделки всей конструкции.

Активные в зависимости от конструкции могут использовать постоянный ток в 5 или 12V. Различие здесь в следующем:

ток в 5V подается через ресивер или антенное гнездо телевизора, если такая опция у этого оборудования есть;
ток в 12V подается от внешнего блока питания, подключаемого в розетку.

Антенна с внешним питанием в 12V удобна в тех случаях, когда она будет использоваться для 2 и более телевизоров или ресиверов. Сплиттер (разветвитель кабеля) может и не передать питание от приставки или ТВ-приемника. Кроме того, многие модели телевизоров со встроенным цифровым тюнером не поддерживают питание антенны, и здесь потребуется внешний источник.

Это самые мощные устройства, они способны принимать сигнал на расстоянии до 40–45 км от ретранслятора. Поэтому их можно использовать за городом, на даче, в сельской местности и т. д.

На рынке телеантенн присутствует множество производителей из разных стран. И каждый день появляются новые бренды. Теоретически марка может кое-что сказать о качестве антенны. Но реально ориентироваться надо на технические характеристики, а не на бренд.

Как правильно выбрать антенну для дачи

Загородные дома и дачи расположены на разном расстоянии от станций трансляции цифрового телевидения. Счастливчики, для которых показатель отдаления находится в пределах 10 км, не нуждаются в советах. Им достаточно установить простейшую комнатную антенну, с усилителем или без, после чего наслаждаться качественной картинкой на всех каналах.

Пользователи, у которых дача находится на расстоянии от 15 до 100 км (и дальше) нуждаются в более продвинутых технических средствах. Им понадобится направленная антенна, которая способна не только точно нацелиться на источник передачи, но и нейтрализовать боковые наводки. Это как отражения основного сигнала, так и помехи от мобильной связи.

Цифровые ТВ-антенны для загородного дома — это достаточно широкий ассортимент товаров на современном рынке

Чтобы сразу купить удачную модель, с большим радиусом действия или рассчитанную на минимальное обслуживание, достаточно обратить внимание на ключевые особенности того или иного решения

Пассивная антенна

Направленная пассивная антенна весьма удобна.

Устройство не требует никакого обслуживания. При лужении концов кабеля, правильной коммутации, однажды настроенная и жестко закрепленная антенна не нуждается во вмешательстве владельца.
Не нужно подводить кабель питания к усилителю. Это не только освобождает от необходимости искать розетку, но и резко повышает электробезопасность общего решения антенного блока.
Можно организовать как угодно сложную грозовую защиту.

Важно! Пассивные направленные антенны с большим радиусом действия предлагают достаточно серьезные возможности. Мощная модель увидит передатчик с расстояния до 30 км и больше. При этом ее легко монтировать и настраивать

При этом ее легко монтировать и настраивать.

Активные антенны

Антенна с усилителем — довольно популярное решение в глазах среднестатистического пользователя.

Устройство выдает хороший уровень сигнала.
Наличие усилителя несколько компенсирует погрешности настройки. Даже при неточном прицеливании, выходного сигнала может быть вполне достаточно для работы аппаратуры.
Можно купить антенну, усилитель которой питается от USB порта телевизора или приставки.
Дальность действия моделей с усилителем гораздо больше пассивных антенн.

У активной антенны есть ряд недостатков: необходимо организовывать сложную грозозащиту, усилитель подвержен броскам влажности и температуры. Его защитный кожух разрушается под действием ультрафиолета, атакуется птицами. Поэтому при очередном визите на дачу владелец активной антенны может обнаружить, что она не работает. Однако устройства с усилителем незаменимы при дальнем приеме.

Советы по выбору

Стоит понимать, что большинство предлагаемых для дачи антенн — направленные. Даже если устройство выполнено в круглом или почти цилиндрическом корпусе. Поэтому пренебрегать точной настройкой положения, отслеживая уровень сигнала по индикаторам приставки или телевизора — не стоит. Выбор антенны для цифрового ТВ на дачу следует делать, ориентируясь на следующие положения.

В условиях одноэтажной застройки, без значительных отклонений высот на рельефе между передающей станцией и дачей — выбирают ненаправленные корпусные антенны активного типа, обеспечивающие дальность приема до 55 км.
Если дача находится в окружении высокого сада, в низине, рекомендуется использовать направленную корпусную антенну с усилителем. Такие устройства обычно оснащаются хорошими фильтрами, обеспечивая выделение самой сильной составляющей сигнала в точке установки.
В условиях малоэтажной застройки при установке антенны на высокой мачте хорошие результаты показывают остронаправленные модели. Это может быть пассивная антенна для дальности приема в пределах 20-30 км. Или активная, если станция находится дальше.

При необходимости дальнего приема вариант только один: пользователю нужна остронаправленная антенна с большим радиусом действия, устройство активного типа. При этом для ее установки потребуется соорудить прочную высокую мачту. Модель, работающая на расстоянии до 100 км или дальше, представляет собой достаточно габаритное и зачастую тяжелое изделие.

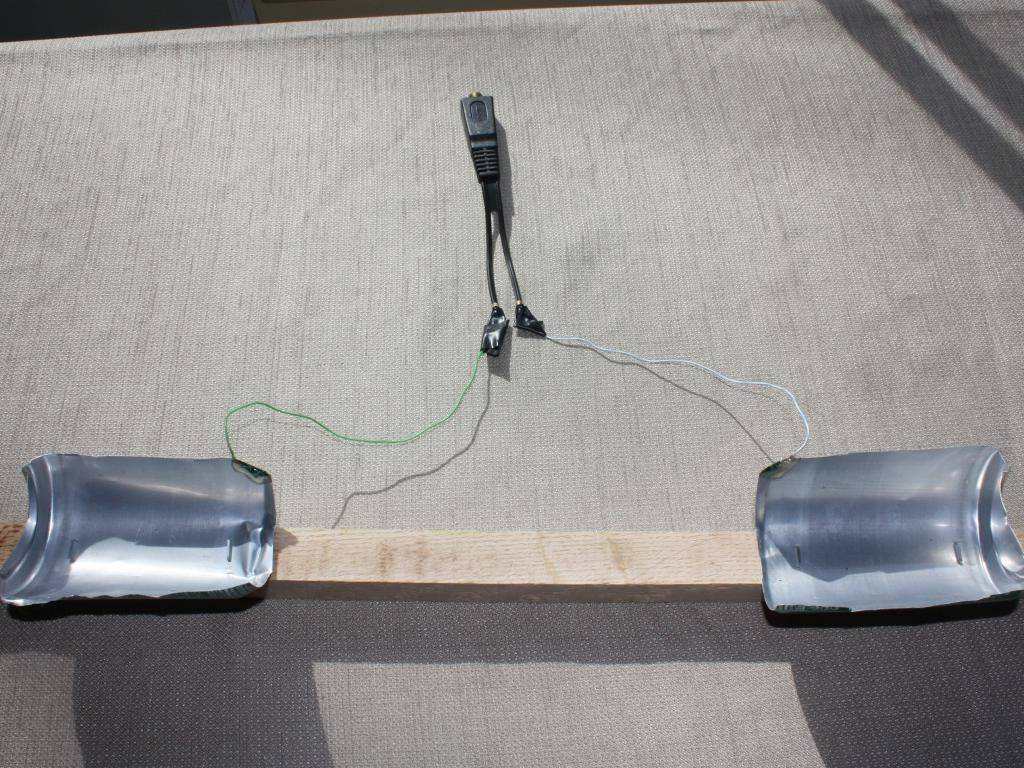

Усилитель сигнала из пивной банки

Самый простой способ улучшить прием Wi-FI. Но и эффект дает самый слабый. Берем пустую металлическую банку, промываем от остатков жидкости.

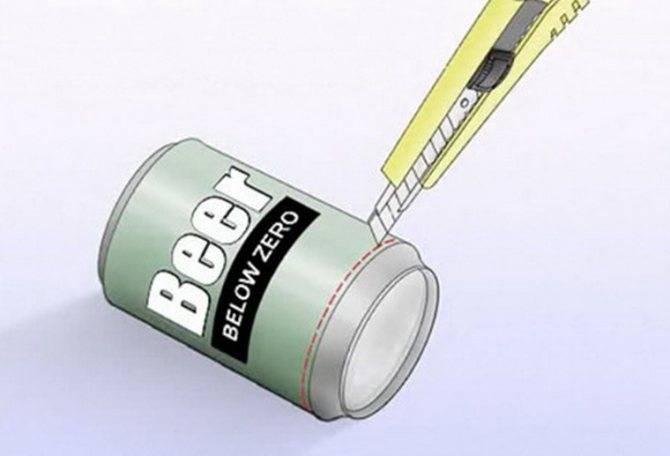

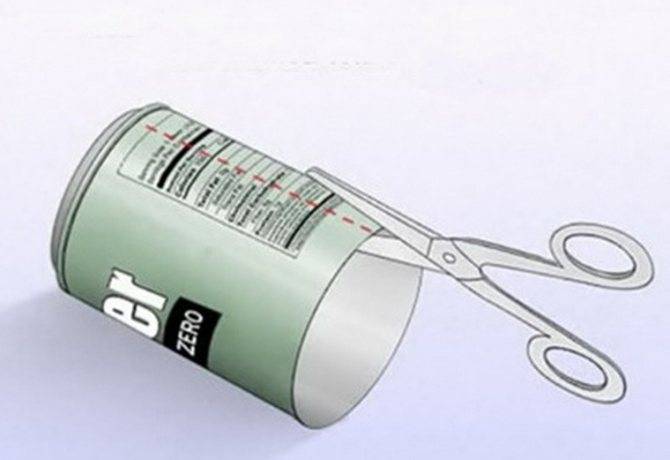

После необходимо отрезать донышко банки и почти отрезать верхнюю часть (предварительно снять ключ). После со стороны отрезанного дна потребуется разрезать банку вдоль.

Разворачиваем банку, как парус, и устанавливаем через отверстие для питья на антенну роутера. После стоит закрепить импровизированный параболический отражатель (как у локаторов) скотчем, жвачкой или клеем — донышком к роутеру.

Обычная антенна Wi-Fi распространяет сигнал во все стороны. Самодельный усилитель направляет его в одну, тем самым усиливая. Если вдруг не заработает — стоит сделать еще один, поэкспериментировав с размером отражателя, длиной сторон и расстоянием до антенны.

Антенна «восьмёрка»

Следующий вариант создания простой телевизионной антенны дециметрового диапазона имеет название от формы своей конструкции «восьмёрка» или «зигзаг». Такое устройство будет надёжно улавливать сигнал даже в отдалённой деревне.

Для того чтобы изготовить наружную антенну для цифрового телевидения своими руками, вам понадобится:

Усилитель (можно использовать любой старый);
2 куска медной проволоки (по 180 см каждый);
Пластина (дерево или металл) 15*15;
ТВ-кабель;
Железная мачта для возвышения антенны.

Прежде всего, создаём тело уловителя: из медной проволоки формируем два ромба с оптимальным размером стороны 45 см каждая. Концы двух элементов крепим к пластине: формируем кольцо из жилы и слегка расплющиваем его, прикручиваем болтами или припаиваем посредством паяльного аппарата.

Подключаем усилитель и вставляем штекер кабеля в разъём. В общем-то, всё. Останется готовую конструкцию установить на возвышенную мачту, которую нужно надёжно вкопать в землю.

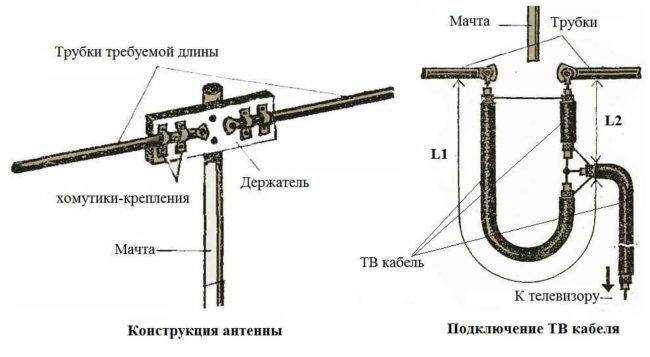

Для изготовления уличной антенны для телевизора подойдёт любой токопроводящий материал надлежащего сечения: медные или алюминиевые трубки, полосы или профильный элемент толщиной от 1 до 5 мм. Главное, придать телу антенны правильную форму.

Передача и прием сигнала

Стандартная антенна — это монополюсный ретранслятор, который создает и получает волны. В зависимости от частоты диапазонов радиоволны меняются. Исходя из этого проводник получает сигналы разных частот и скоростей. Для быстрой передачи информации необходима скорость до десяти тысяч км за одну секунду. Подобный принцип действия наблюдается у классических ТВ систем. Проводник передает на сигналы разных частот. Каждый отвечает за отдельный телеканал. Подключаемый девайс улавливает сигнал, далее переводит на дисплей телевизора. В зависимости от каждого случая, используются усилители, ресиверы. Первое необходимо для улучшения сигнала и картинки на телевизоре. Второе – выводит на экран файлы высокого разрешения в режиме ДВД-Т2. Принцип работы любого ТВ построен на использовании антенны.

Приставка Mi Box не видит Wi-Fi и не подключается: причины, как исправить?

Сборка коллектора

Застелите дно короба минеральной ватой и выложите полученные трубки, уплотните ею зазоры между рядами.

Как выбрать спутник: обзор моделей и цен

Перед приобретением спутникового оборудования, важно сначала подобрать оператора. Спутниковая разновидность телевидения работает от различных орбитальных спутников, которые ловят сигнал от станций и передают его на большие пространства на Землю

Устройство подобного оборудования не такое сложное, как может показаться

Антенна определяет сигнал, а затем передает его на конвертер и дальше на тюнер. И только после этого происходит процесс декодирования, и сигнал передается в телевизор уже в виде звуков и изображений.

Вариант сборки конструкции

Каналы на русском языке передаются с определенных спутников

Чтобы получать сигнал с определенного объекта, важно правильно установить частоту приема. Для этого нужно знать, как настроить спутниковую антенну самостоятельно. Около 30 каналов на русском языке можно получить через спутник Ямал 201

Из операторов стоит выбрать среди таких, как Триколор – ТВ, НТВ – плюс или Радуга – ТВ

Около 30 каналов на русском языке можно получить через спутник Ямал 201. Из операторов стоит выбрать среди таких, как Триколор – ТВ, НТВ – плюс или Радуга – ТВ.

В таблице представлены цены на определенные модели спутниковых тарелок.

Изображение	Модели	Цена, руб.
Lumax 0.6 м с кронштейном	1450
Триколор СТВ – 0,55-1,1 0,55	1290
Триколор FullHD GS-E501/C591	10300
Супрал 60 см с кронштейном	1640
Вариант 0,6 м	900
Wisi б/кр	5900

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
магнитному креплению, использующему магнитную подошву антенны;
штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

прочность закрепления прибора, снижающую вероятность его похищения;
стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

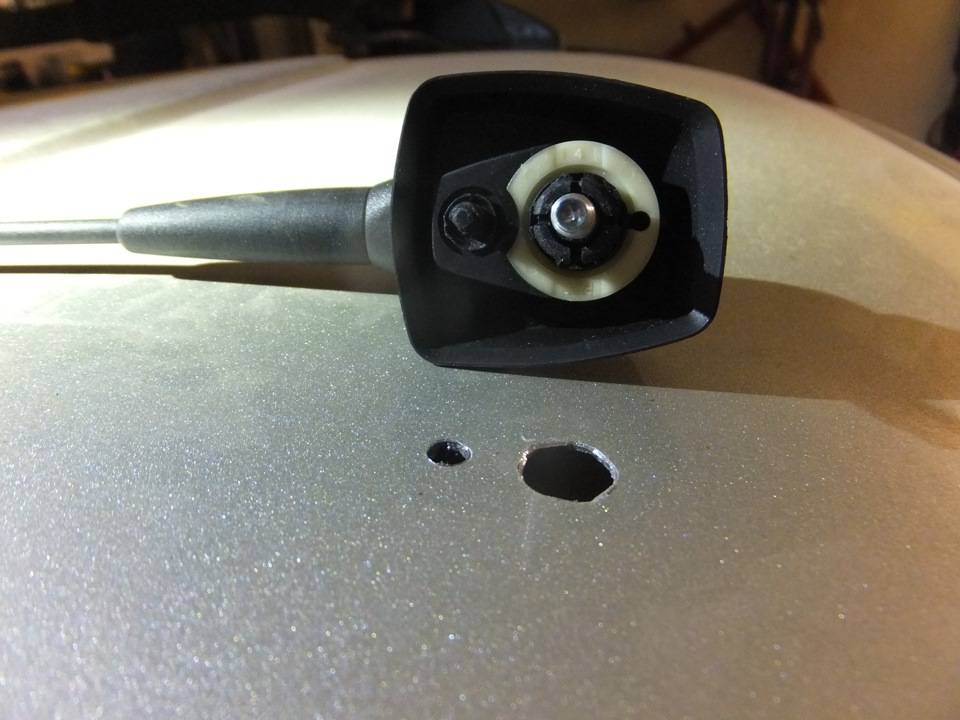

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

К достоинствам магнитного способа крепления относят следующие моменты:

легкость выполнения установки либо демонтажа;
обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

низкую прочность фиксации на кузове;
легкость похищения;
возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

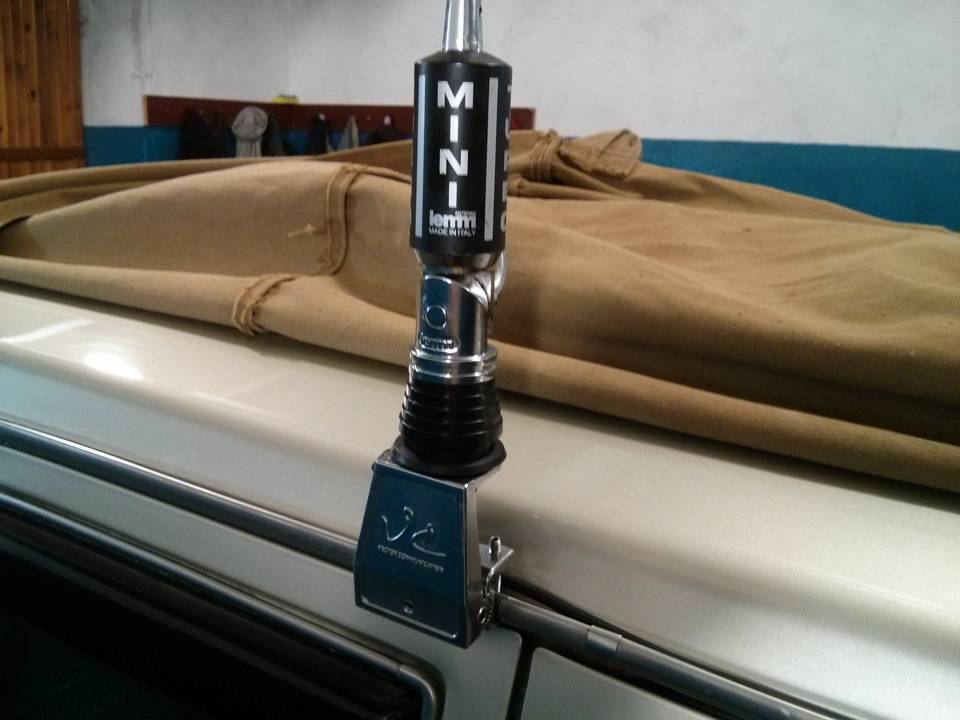

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

низкую механическую прочность;
затрудненную настройку и согласование АПРА.

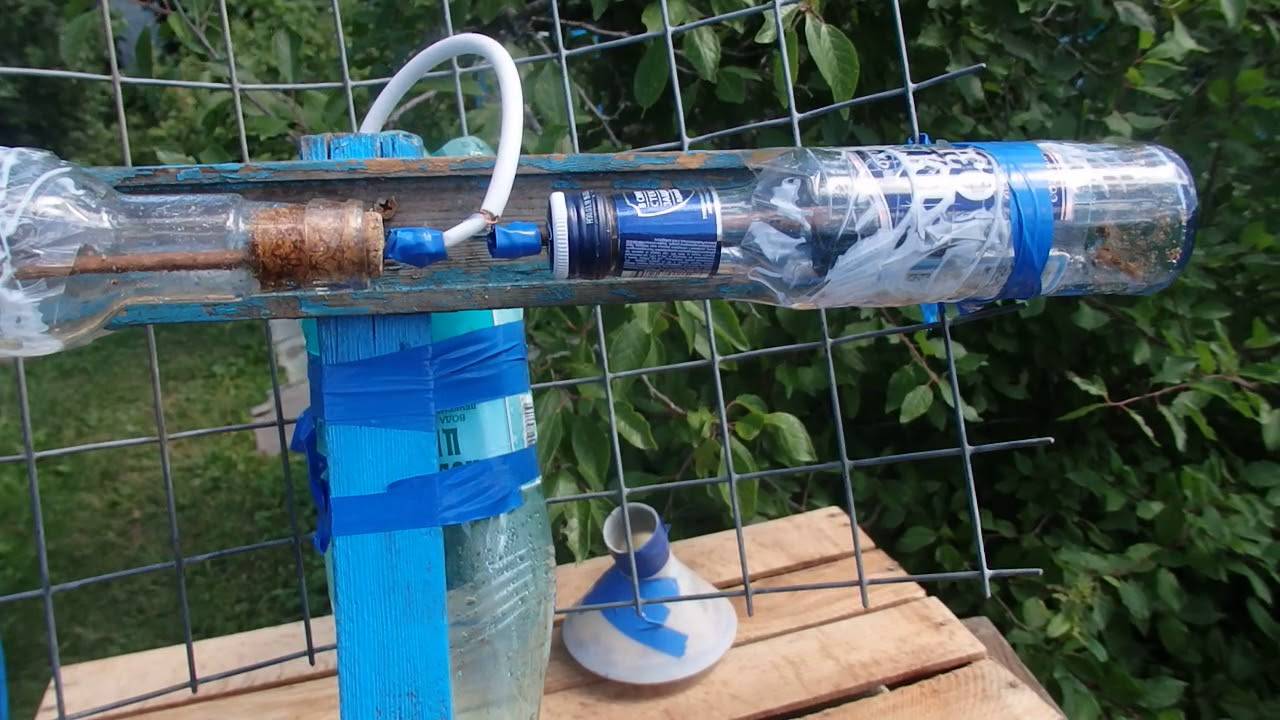

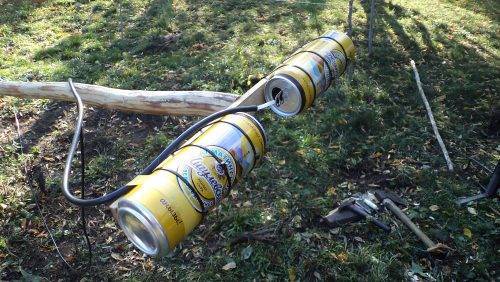

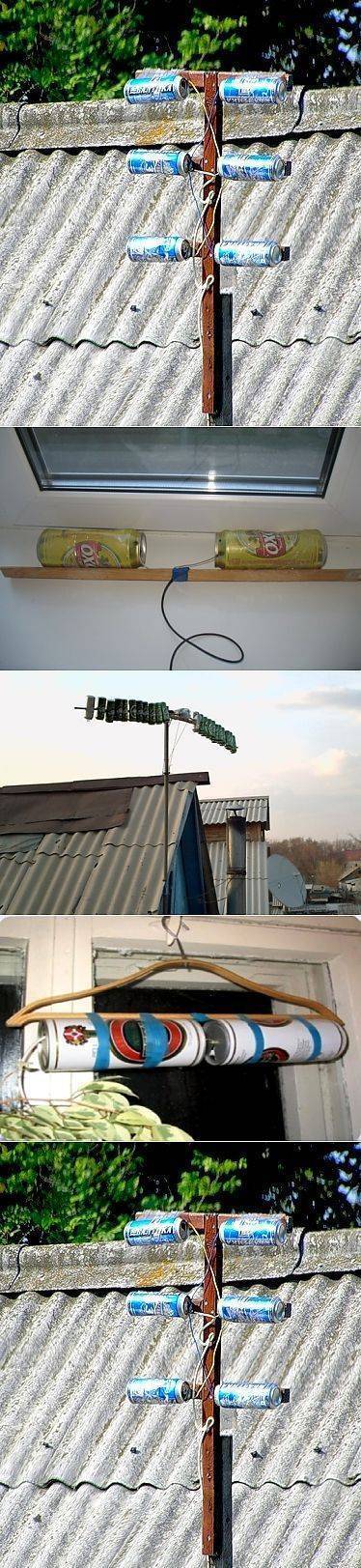

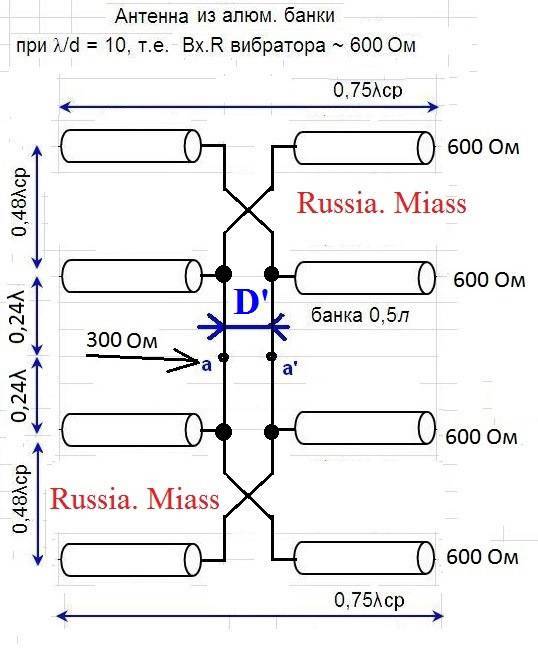

Как сделать антенну из пивных банок — пошаговая инструкция

Для изготовления антенны предпринимаются элементарные действия, которые не займут много сил, энергии и свободного времени, а также не требуют специальных знаний. Итак, приступим.

Прежде нужно определиться с длиной кабеля. На этот показатель влияет предполагаемое место размещения будущего приемного устройства. Можно устанавливать антенну изнутри помещения, возле окна либо в непосредственной близости к телевизору. Можно вынести конструкцию на улицу и устанавливать на крыше. Как правило, длина кабеля составляет от полутора до пяти метров.
Один конец кабеля оснащается штекером, второй конец освобождается от внутренней жилы где-то на расстоянии от 5 до 10 сантиметров.
Как зачистить телевизионный кабель
Оплетка расплетается и скручивается особняком от главной жилы.
Оплетка ни в коем случае не должна касаться главной жилы. При этом оставляется 2 см изоляционного пластикового слоя.
Готовятся пивные банки — их нужно опустошить. Пустые банки тщательно промываются водой, хорошо высушиваются.

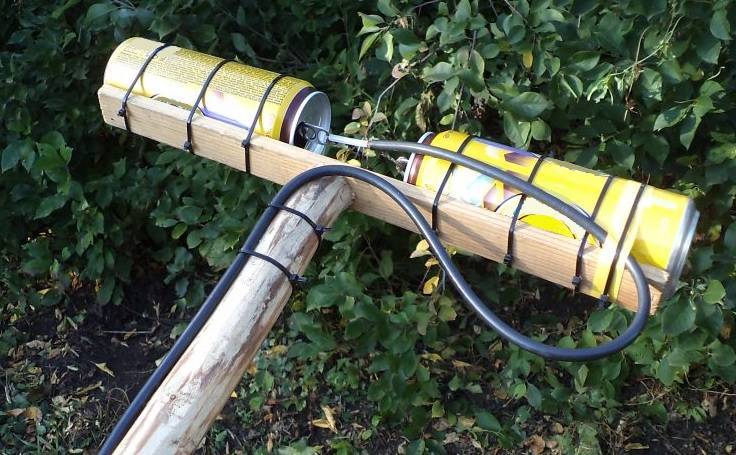

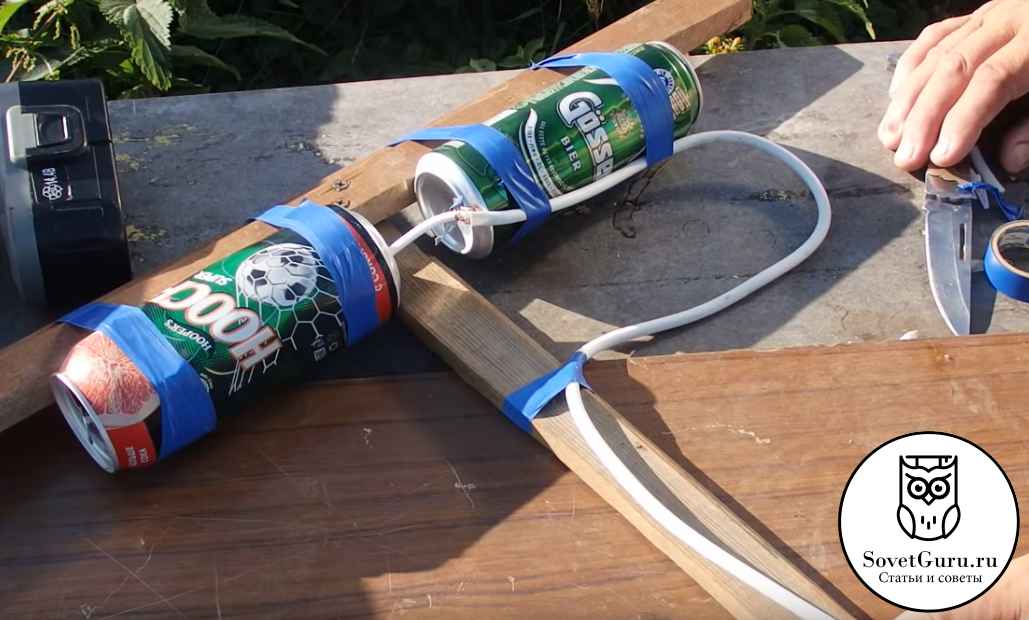

Подсоединяем чистые сухие банки к кабелю, используя один из выбранных способов.
- Способ первый.Берем центральную кабельную жилу и припаиваем ее к верху пивной банки (где предусмотрена открывалка). Оплетка припаивается ко второй банке. Стоит отметить, что достаточно сложно припаять кабель к алюминию, используя канифоль, поэтому берется наждачная бумага и то место, где будет происходить пайка, тщательно зашкуривается.
Способ второй. Берем саморезы и при помощи отвертки вкручиваем их в первую и вторую пивные банки. Шляпки саморезов не должны соприкасаться с поверхностью банок, а отставать от них на расстояние около 2 – 3 миллиметров. Зазор необходим для того, чтобы была возможность примотать кончики телевизионного кабеля к саморезам.
Способ третий. Считается самым элементарным. Если вы не повредили открывашки на крышках, то их можно использовать для того, чтобы на них намотать концы кабеля. Чтобы припаять разнородные металлы один к другому, стоит воспользоваться услугами ортофосфорной кислоты. Это средство известно практически всем автолюбителям и представляет собой преобразователь ржавчины. Товар можно приобрести в любом автомагазине по доступной цене.
В основном телевизионная антенна готова к применению. Дело осталось за малым – соорудить конструкцию. В ход могут пойти любые рейки, небольшие дощечки, тремпель (плечики), пластиковые трубки. К этим нехитрым держателям при помощи скотча либо изоленты приматываем наши пивные банки. Промежуток между банками выбирается экспериментальным способом. Подключаем вновь созданную антенну к телевизору. Непрочно крепим банки и начинаем их двигать по планке (доскам, палкам) и ждем, когда сигнал станет самым оптимальным. Как только «поймали» лучший сигнал, приматываем банки серьезно. Минимальное расстояние, с которого стоит начинать движение банок, различное, в зависимости от объема. При наличии 0,75 литровых банок движение начинается с расстояния 7,5 см. Чтобы было удобно двигаться по комнате с кабелем, его стоит примотать к той же палке, используя изоляционную ленту либо обычный скотч.
Телевизионная антенна готова. Последний штрих – воткнуть ее в гнездо телевизора, определить ей оптимальное место дислокации и смотреть передачи в качественном изображении.

Полезные видео-инструкции по изготовлению антенн из банок:

https://youtube.com/watch?v=j3ccXB9Jnr4

https://youtube.com/watch?v=eJ2AtF2k0Fs

«Зигзаг»

Данная антенна используется для приема цифрового телевидения в дециметровом диапазоне. По своему виду, «модель» напоминает самую первую, но конструкция все же имеет много отличительных параметров. В основе тоже 2 ромба.

Материалы и инструменты:

медная проволока (подойдет и алюминиевая), должна быть достаточно прочная;
прут или уголок;
пассатижи;
телевизионный кабель;
каркас для установки антенны;
изолента;
штекер;
напильник или наждачка.

Как сделать антенну для телевизора из проволоки:

Подготавливаем проволоку. Нам нужно определиться с частотным диапазоном, на который рассчитана антенна. Обычно длина волны составляет от 31 до 64 см это соответствует частотному диапазону 471-940 МГц. Точные данные нужно смотреть по карте ЦЭТВ для вашего региона. Нам нужно частотный диапазон, например, московская область 546/498. Значение делим на 4, это и будет нужная длинна проволоки. Кабель в длину 136 см нужно согнуть так, чтобы все стороны были равны в форму квадрата с плавными углами под 90 градусов. Делаем 2 таких заготовки.
Соединение. Места начала и окончания наших квадратов нужно соединить между собой. Можно спаять и залудить их оловом. Расстояния между обоими сторонами обязано выйти порядка 2 см.

Подключение антенного кабеля. Коаксиальный провод зачищаем с обеих сторон. Со стороны приемника нужно создать 2 контакта: первый это жила, второй – контакт с оплетки, подключаем в разным контактам приемника. Другую сторону кабеля вставляем в штекер и подключаем к телевизору.
Финальная доработка. Создаем основание для этой антенны из уголка, прута или чего-нибудь еще. В местах соединения квадратов антенны в зигзаг, укрепляем конструкцию терпоклеем. Так мы сразу обеспечиваем и защиту от агрессивной среды, и усиление прочности.

Это весьма слабая антенна, поэтому здесь либо не будет сигнала, либо будет показывать хорошо. Есть смысл использовать на небольшом расстоянии от вышки – до 20 км.
