Пандус для инвалидов: технические характеристики

Есть ли минусы

Единственным минусом подобной конструкции является то, что человеку с ограниченными способностями самому с ним не справиться. Самостоятельно опустить пандус или подняться он не сможет. Однако такое приспособление предоставляет возможность выйти из дома с сопровождающим. Без пандуса, поднять человека или спустить его в инвалидной коляске может только несколько сопровождающих. Необходимо учитывать, что промышленное откидное изделие – наиболее оптимальный вариант в смысле надежности, качества, долговечности и удобства использования. Небольшой откидной пандус инвалид может разложить самостоятельно.

Как добиться установки пандуса?

По закону управляющие компании должны бесплатно устанавливать пандусы в подъездах жилых домов. Для этого необходимо сделать следующее:

Пишите заявление на имя начальника ЖЭК или управляющей компании (два экземпляра).
Включаете в заявление перечень с данными соседей, поддерживающих установку пандуса (если такие есть).
Указываете конкретное место, где вы хотели бы видеть пандус, а также его тип.
Делаете ссылки на нормативно-правовую базу.
Можете прикрепить фото лестничных маршей для доказательства невозможности перемещения по ним без специальных конструкций.
Заявление лучше отправляйте в заказном письме.

Закон дает управляющей компании 30 дней на рассмотрение заявления и вынесение своего решения. Ответ руководство должно дать вам в письменном виде.

Мотивировать отказ могут узкими лестничными пролетами (меньше 2,5 м), но в такой ситуации вы можете потребовать установить откидной пандус.

В случае получения отказа следует написать заявления с указанием того, что ваши права нарушило конкретное ответственное лицо, в следующие инстанции:

жилищная инспекция,
районная прокуратура,
общество по защите прав потребителей,
органы местного самоуправления.

Это интересно: Как сделать крышу из профнастила

Конструкции пандусов для инвалидов

Конструкции пандусов для инвалидов и их устройство варьируются в зависимости от назначения, места установки и других особенностей изделия.

Стационарные

Стационарные пандусы для инвалидных колясок предназначены для длительного периода эксплуатации, поэтому устанавливаются «раз и навсегда». Чаще всего их размещают на входах в здания, спусках в метро и других общественных местах. Существует два типа конструкций пандусов: двухпролетные и однопролетные.

Несмотря на то, что изделия должны соответствовать, в первую очередь, индивидуальным особенностям места эксплуатации, их изготовление и монтаж строго регламентированы государственным стандартом качества.

Требования ГОСТ и СНиП к пандусам для инвалидных колясок Только в случае соблюдения всех норм, можно устанавливать изделие. В ГОСТ Р 51261-99 и СНиП 35-01-2001 подробно расписаны все параметры (высота поручня пандуса, минимальная ширина и другие размеры), которые необходимо соблюдать, чтобы конструкция была полностью законной и грамотно выполненной.

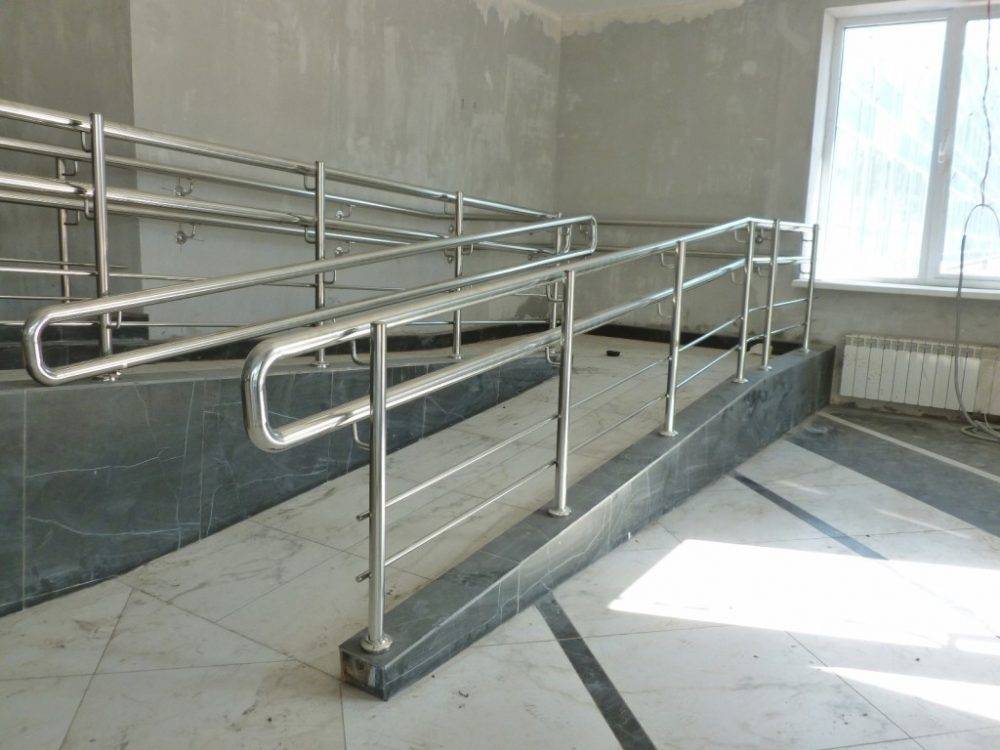

Наличие поручней по обеим сторонам направляющих является обязательным условием. К ограждениям пандусов для инвалидов применяются особые требования.

Чаще всего перила для пандуса изготавливаются из нержавеющей стали, а направляющие из дешевого металла или бетона.

Откидные пандусы для инвалидных колясок

Данные площадки отличаются от стационарных тем что, даже являясь несъемными, могут складываться и отодвигаться в то время, когда их участие в процессе подъема или спуска не требуется. Обычно, откидные пандусы для инвалидных колясок устанавливают в подъездах многоэтажных жилых домов — там, где постоянный элемент мог бы стеснить движение других людей.

Устройство подобной рампы предполагает фиксацию на стене или перилах при помощи специальных высокопрочных петель. Направляющие должны быть скреплены между собой.

Для того, чтобы воспользоваться пандусом для инвалидных колясок, достаточно просто откинуть его и уложить на лестницу. После использования лестничный марш можно освободить, просто подняв приспособление обратно и закрепив защелками.

Видео: автоматический откидной пандус

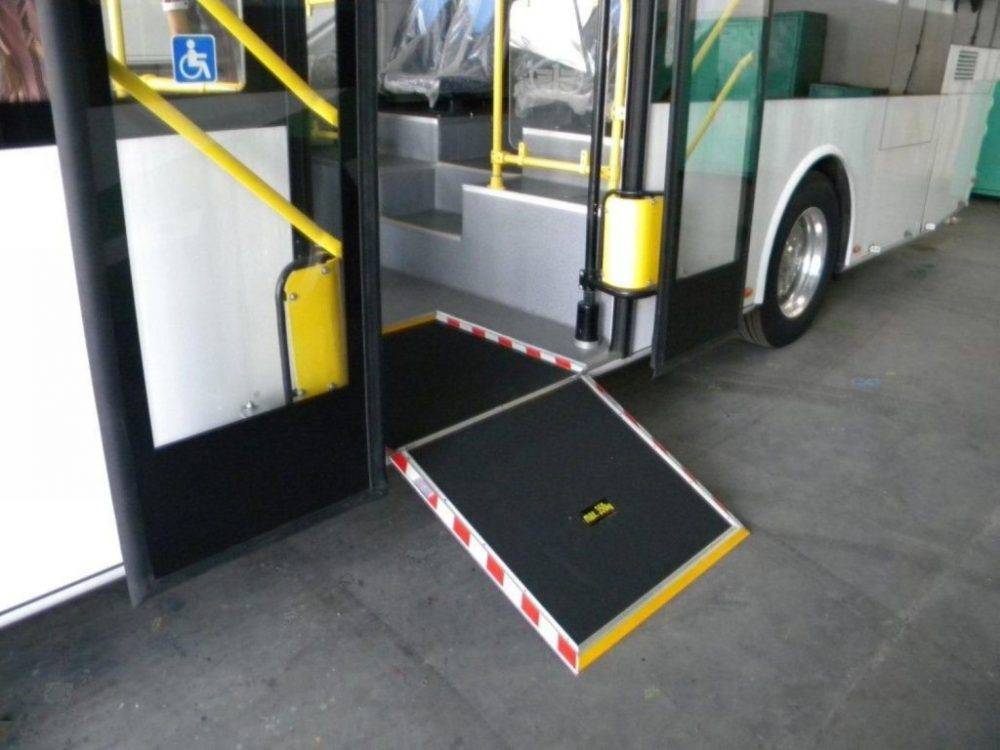

Откидные пандусы с доработанной конструкцией используются в некоторых видах общественного транспорта. К примеру, автобусы и троллейбусы оснащены современными моделями, которые помогают значительно облегчить процесс посадки и высадки пассажиров с ограниченными возможностями.

Съемные пандусы для инвалидов

Категория съемных пандусов для инвалидов достаточно обширна и подразделяется на несколько видов:

ролл-пандусы;
раздвижные телескопические;
рампы для преодоления порогов.

Ролл пандусы

Ролл пандус скручивается, подобно обычному коврику, который можно увидеть в любой гостиной. Благодаря компактности в собранном виде, изделие легко перевозить с одного место на другое.

Раздвижные и телескопические пандусы

Телескопические пандусы для инвалидных колясок — это универсальная конструкция, которая подойдет абсолютно для любого лестничного марша. Особенно актуально использование съемных раздвижных пандусов в местах, где обустройство пролета стационарным оборудованием невозможно или же будет существенно мешать перемещению других людей.

Изделие представляет собой выдвижную площадку, которая раскладывается на необходимую длину. Для того чтобы преодолеть небольшую лестницу, конструкцию можно использовать в сложенном состоянии. В таком случае аппарель способна принимать на себя вес до 400 килограммов.

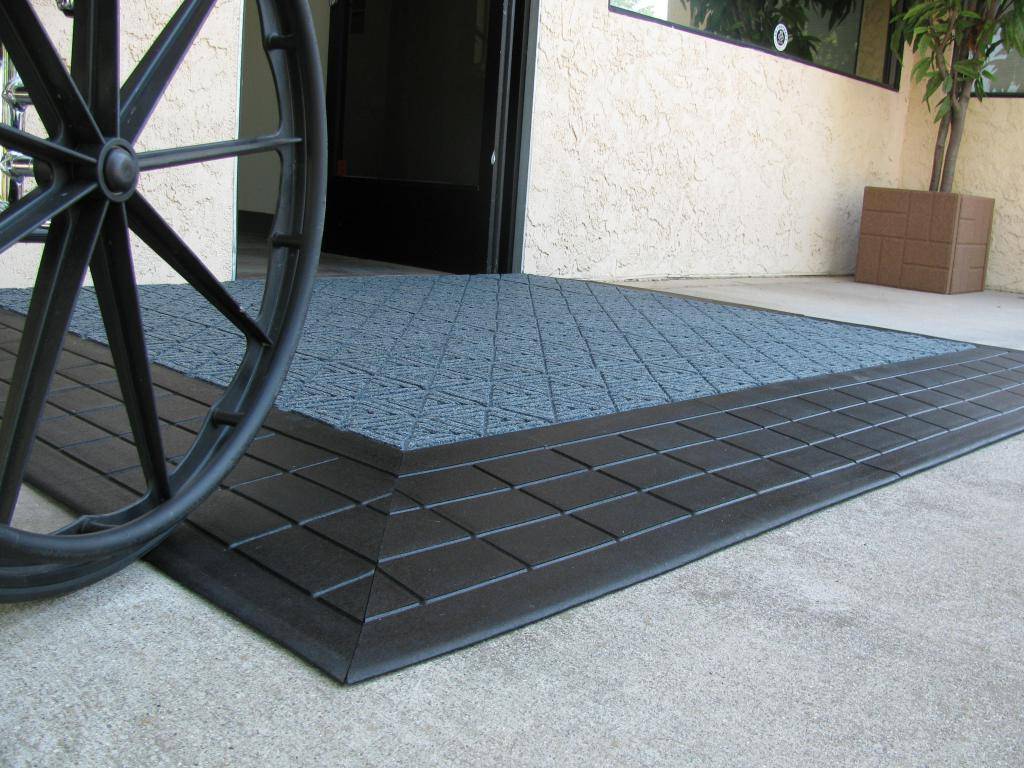

Рампы для инвалидных колясок

Рампы для инвалидных колясок имеют сравнительно небольшие размеры, в отличие от других разновидностей изделия. Как правило, размещается для того, чтобы человек с ограниченными возможностями мог переместиться на коляске через бордюр, порог или любой другой участок, характеризующийся резкими перепадами высот. Благодаря компактным размерам и небольшой массе установка производится в считанные минуты.

В наши дни, все большей популярностью начинают пользоваться именно складные пандусы для инвалидных колясок, размеры которых позволяют без труда перевозить изделие с собой. Использовать их можно даже в общественных местах, не стесняя пешеходов.

Необходимые инструменты и материалы

Для изготовления откидного двухколейного пандуса для подъема на первый этаж потребуется:

профильная труба длиной ¾ лестницы 25 х 50 мм;
два металлических гнутых швеллера № 18-24 с толщиной 3-4 мм или 4 уголка 100 х 65 мм длиной (в соответствии с длиной лестничного марша);
3 дверные стальные петли;
профильная труба 25 х 32 мм (2 м);
0,5 м полосы стальной 50 х 2,5 мм;
анкерные болты для крепления к стене;
сдвижная или поворотная защелка;
сварочные электроды.

Для самостоятельного изготовления пандуса нужно использовать не горячекатаный тяжелый, а тонкостенный гнутый швеллер. Он существенно легче, а его прочности и жесткости достаточно для того, чтобы легко выдержать массу инвалидной коляски и человека. В целях удешевления швеллер разрешено заменить неравнополочными уголками, которые сварены вдоль широкой полки и образуют П-образную конструкцию.

Технические характеристики

Пандус телескопический для инвалидов в некоторой степени является достаточно универсальным устройством. Например, для преодоления лестничного марша небольшой высоты его можно не открывать. При необходимости подняться на более высокую лестницу некоторые устройства можно разложить до 18 м.

Угол подъема для эксплуатации телескопического пандуса, согласно стандартам, составляет примерно 5 градусов. То есть на каждые 0,6 м длины значение максимального наклона телескопического пандуса может составлять не более 0,5 м.

Если устройство находится в развернутом состоянии, то нужно позаботиться, чтобы полозья пандуса имели упор на все ступеньки лестницы. Это необходимо для безопасного передвижения.

Согласно рекомендациям производителей, перемещение инвалидной коляски по телескопическому пандусу лучше осуществлять при помощи сопровождающего человека. Для того чтобы устройство прослужило вам как можно дольше, рекомендуется хранить его в специальном чехле.

Используются телескопические пандусы следующим образом:

сначала раскладывается одна дорожка и укладывается на лестницу или иное препятствие;
потом раскладывается вторая на нужном расстоянии от первой, чтобы колеса коляски проходили по обеим дорожкам;
человек на коляске проезжает по пандусу;
дорожки складываются.

В идеале раскладывать и складывать телескопический пандус должно сопровождающее инвалида лицо, однако это необязательно.

Уложить пандус можно и самостоятельно с инвалидной коляски.

Низкий вес каждой из дорожек позволяет это делать, правда в первые разы будет крайне неудобно и сложно.

Но со временем люди настолько привыкают, что раскладывание и складывание телескопических конструкций становится для них обыденным и выполняется на автомате буквально за несколько минут.

Однако это касается только моделей с двумя отдельными дорожками. Монолитные же пандусы (рампа) хоть и удобнее, но весят почти вдвое больше, поэтому с коляски их установить невозможно.

Определение угла наклона

Правильный уклон пандуса – один из ключевых моментов обустройства удобного сооружения для инвалидов. Так как определение уклона в нормативных требованиях представлено различными способами, рассмотрим их подробнее:

Уклон 1:12 свидетельствует о необходимости соблюдения следующей пропорции: горизонтальная проекция конструкции должна в 12 раз превышать высоту одного марша объекта. То есть для обеспечения передвижения инвалида на высоту 0,4 м, расстояние между началом и концом подъема должно составлять 0,4х12=4,8 м. Такие показатели изложены в СНиП 2001 г.
При необходимости соблюдений требований СП от 2012 г, когда максимальный уклон выражается в пропорции 1:20, расчет производится следующим образом: 0,4х20=8 м. Причем это расстояние не учитывает размеры подъездных площадок для инвалидов в колясках.
Уклон пандуса, выраженный в процентах, также определяет часть высоты конструкции от ее горизонтальной проекции. Норма 1:20 не что иное, как 5% уклона, соотношение 1:12 – это конструкция для инвалидов с уклоном 8%.
Крайне редко угол уклона пандуса выражается в градусах ввиду непрактичности способа.

Несмотря на жесткие требования строительных правил, иногда разрешается нестандартный наклон. Он приемлем в следующих ситуациях:

В случае временного обустройства пандуса (при ремонте или реконструкции здания), если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12, что эквивалентно 4,8о.
Если высота сооружения не достигает 0,2 м, уклон допустим в пропорции 1:10, что составляет 10% или 5,7о.

Обобщение изложенных требований наглядно представлено в следующей таблице:

Внимание! Любая лестница обладает большим уклоном, нежели прописано в СНИП. Поэтому оборудовать пандус для инвалидов, когда угол наклона составляет 30-40о бессмысленно, его эксплуатация становится практически невозможной

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, – 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Пологая дорожка с возможностью двухстороннего перемещения

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Конструктивные элементы

Наиболее распространенная стационарная конструкция достаточно проста. Она включает горизонтальные площадки: въездную, выездную (вверху и внизу) и промежуточные (для отдыха при длинном пролете), а также наклонную дорожку. На верхней площадке и дорожке устанавливаются ограничительные поручни для инвалидов. Вся система устанавливается на опорной конструкции, от которой во многом зависит прочность всего пандуса. Отдельный ГОСТ регламентирует обустройство стационарных опор.

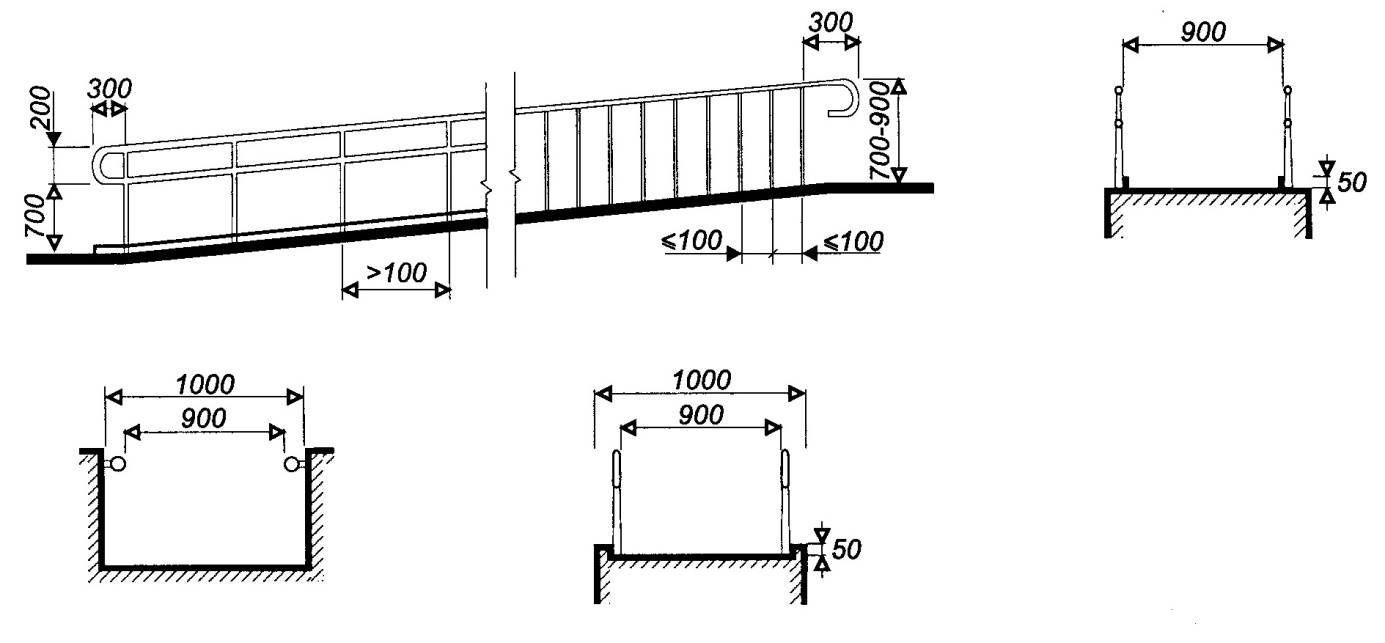

Основные требования к пандусам.

Чаще всего используются металлические конструкции (особенно если пандусы пристраиваются уже в построенном сооружении). В процессе строительства капитальных сооружений, как правило, пандусы располагаются рядом с обычной лестницей и изготавливаются из бетона (железобетона).

При конструировании пандусов необходимо учитывать некоторые дополнительные условия:

Дорожка должна иметь покрытие, исключающее чрезмерное скольжение.
Материал покрытия выбирается с учетом исключения его разрушения при передвижении любого типа инвалидных колясок, а также других возможных средств (велосипед, хозяйственная сумка, тачка и т. д.).
Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.

Что такое аппарель и разные виды пандусов

Аппарель и пандус — это одно и то же, имеют одинаковое определение, как наклонные платформы, рампы или площадки, соединяющие две горизонтальные поверхности различной высоты. Понятие пандус, применимое для инвалидных и детских колясок привилось к устройствам из двух металлических полозьев. Аппарелью чаще называют одну или две широкие платформы. Но разницы между устройствами практически не существует.

Аппарель

Любой из обустроенных видов пандуса (аппарелей) для детских или инвалидных колясок обязан соответствовать основным требованиям ГОСТа, СНиПа Российской Федерации. С другой стороны, сооружение не должно представлять опасность для жизни, здоровья, имущества других людей, особенно пожилых, которые также относятся к маломобильной группе населения. Некоторые виды наклонных приспособлений для колясок становятся причиной серьезных конфликтов между жильцами многоэтажек, другие отвечают всем требованиям безопасности обеих сторон.

Аппарель в многоэтажке

Несъемные устройства

Стационарные пандусы устанавливаются на ступенях с учетом архитектурных особенностей здания и условий местности. Сооружаются из металлоконструкций или бетона, могут быть одно и двухпролетными, должны обязательно иметь перила. Далеко не всегда отвечают требованиям стандарта и мерам безопасности.
Стационарный пандус

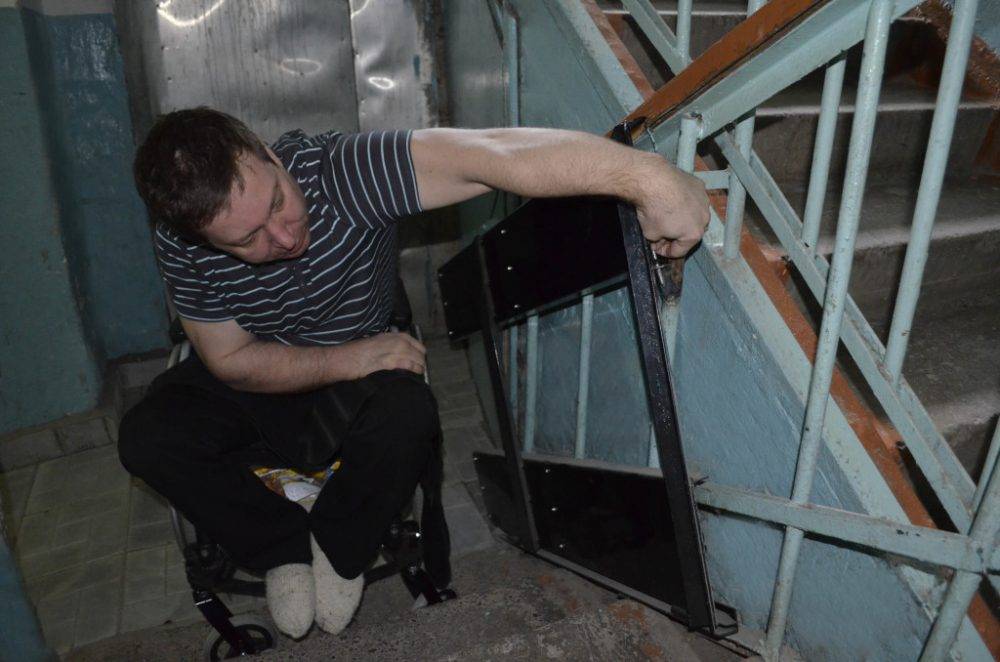

Откидные пандусы могут складываться и не находятся на лестничном пролете постоянно. Эта жесткая конструкция с помощью петель поднимается вертикально и фиксируется у стены или перил защелками. Устройство, установленное в многоквартирном доме, дает свободный проход по лестнице и доступ к перилам остальным жильцам. Откидные устройства также используются в общественном транспорте. К сожалению, прочные и легкие модели, выполненные из алюминия, становятся объектами хищения охотников за цветными металлами.

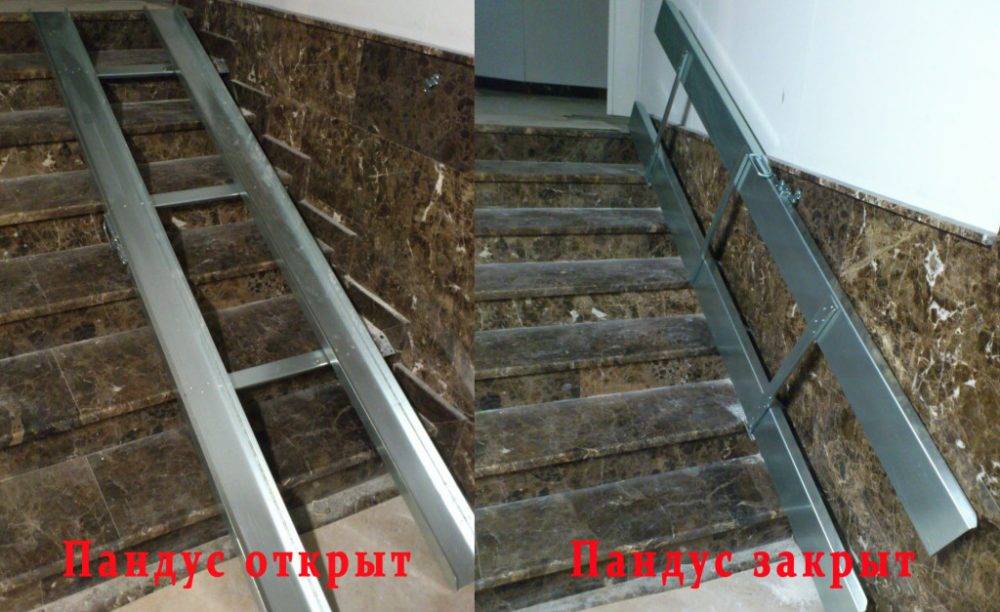

Откидной пандус

Съемные устройства

Раздвижные телескопические пандусы — это легкие, переносные универсальные конструкции в виде двух отдельных аппарелей. Вес и размеры в собранном и разобранном виде для разных моделей отличаются, но все они сделаны из прочного материала, преимущественно алюминия, с нескользящим покрытием и выдерживают вес 200–400 кг.
Приспособления подойдут для лестницы, заезда в транспорт, других, недоступных для инвалидной коляски возвышенностей. Раздвигаются на необходимую длину, в отдельных случаях (преодоление порогов) их можно использовать неразложенными. Раздвигаясь длиной до 3,5 м, в собранном виде они очень компактны, в среднем 1,5 м.

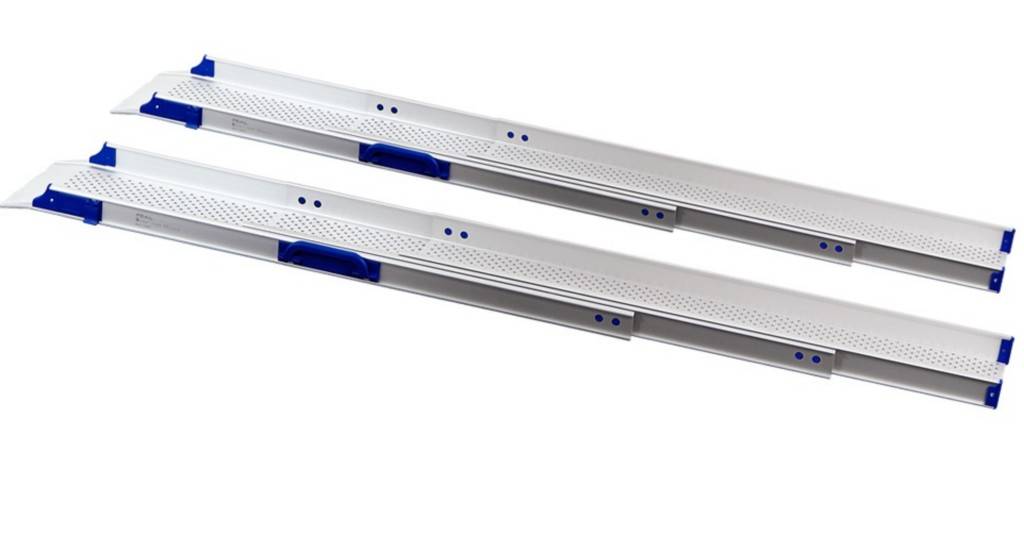

Раздвижной телескопический пандус
Ролл пандусы становятся все популярнее из-за простого приведения их в рабочее положение и компактности в сложенном виде, когда они свернуты в удобный для хранения рулон. Это может быть одна сплошная или две аппарели. Конструкции легкие, прочные, безопасные в любую погоду. Сделаны пандусы из отдельных модулей, потому их можно легко удлинять или укорачивать самому. Сейчас это самый удобный и простой вид аппарелей для инвалидных колясок. Часто применяется в местах публичных мероприятий.
Ролл пандус
Пандусы для порогов — устройства небольшие, могут быть сделанным из металлического листа для конкретного порога или быть раскладными, подходящими для различных небольших возвышений.

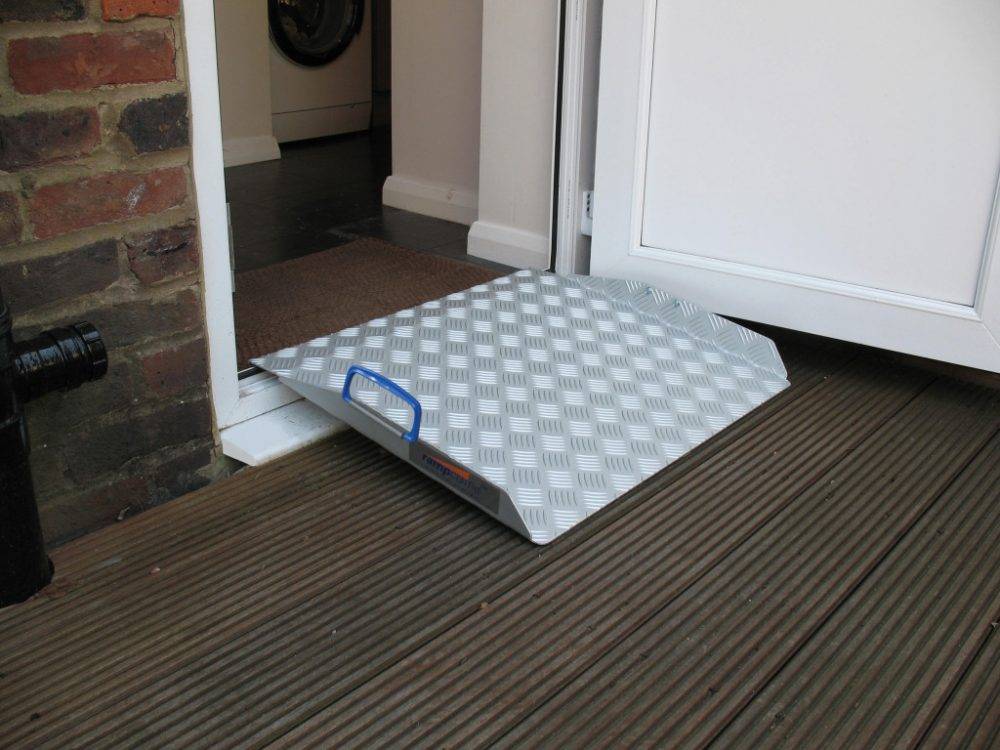

Пандус для порогов

Поручни – это важно

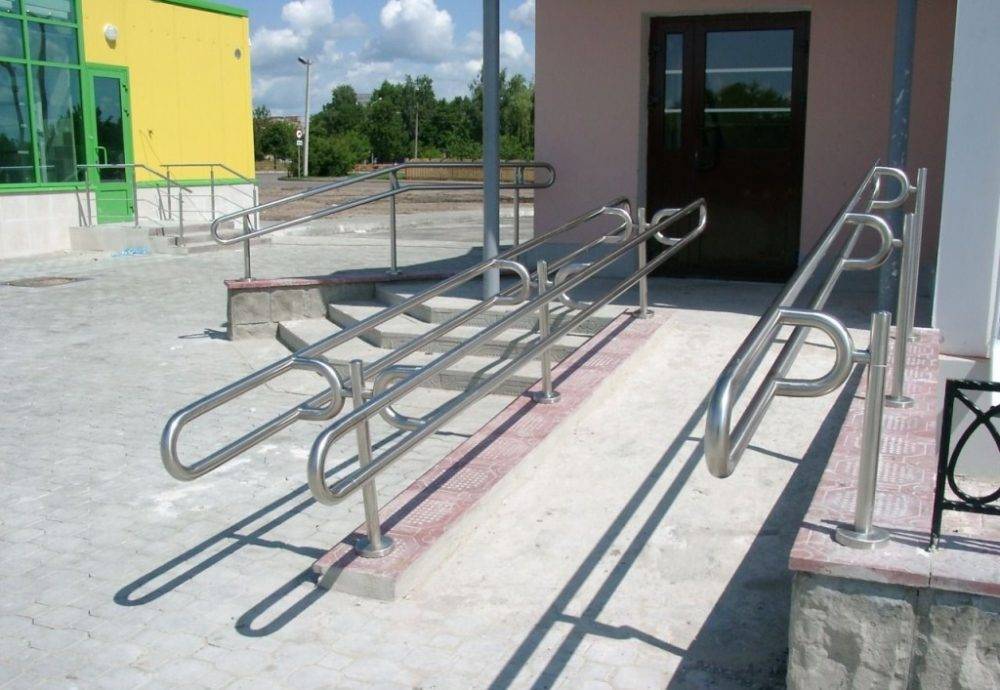

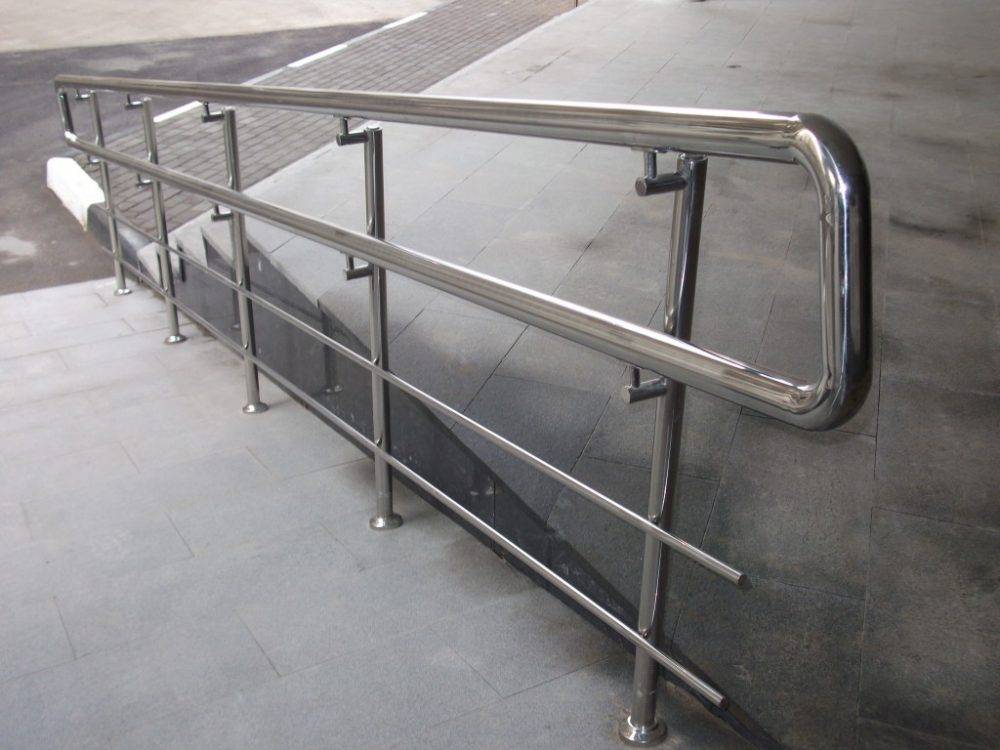

Важным конструктивным элементом пандусов являются поручни. Они позволяют группам населения с проблемами опорно-двигательного аппарата перемещаться без посторонней помощи, в отличие от устройств доступности, где поручни не предусмотрены, и инвалиду нужна поддержка окружающих. Наиболее популярны поручни из нержавеющей стали.

Требования к поручням:

необходимо выбирать для их изготовления надежные, безопасные и износостойкие материалы, которые способны сохранять свои технические характеристики долгие время;
поверхность должна быть гладкой, без дефектов и изъянов по всей длине поручня;
покрытие опорных изделий должно иметь высокие антикоррозийные характеристики, особенно в условиях открытого пространства;.
использовать оптимальную форму поручня, позволяющую с максимальными удобствами перемещаться по лестничному пролету в инвалидном кресле и не создающую помех для мобильных граждан;
сформировать на торцах закругления, направив край поручня в сторону, противоположную от инвалида, если есть возможность – торец рекомендуют прочно зафиксировать в стене или сделать упор на стойку;
исключить острые углы, выступающие детали, которые могут поранить пешехода или зацепить его сумку или одежду;
подобрать подходящее сечение поручня (D=30-60 мм, круг или овал), обеспечивающее плотный, надежный обхват;
поручни должны выступали за пределы лестничного марша на 30 см.

Кнопка вызова

Если установить стационарную пандусную конструкцию возможности нет, можно использовать складные версии. Тогда в общественных зданиях устанавливаются специальные кнопки, при помощи которых инвалид может вызвать сотрудника того или иного учреждения, чтобы он разложил площадку для подъема и помог инвалиду беспрепятственно попасть в здание или покинуть его.

К таким кнопкам также имеются определенные нормативные требования:

кнопка должна быть расположена на высоте не более 100 см;
от выступающих участков лестницы или крыльца должно быть не меньше 40 см;
покрывается кнопка антивандальным защитным кожухом;
размещают ее таким образом, чтобы инвалида на коляске можно было увидеть из здания;
рабочее напряжение составляет 220 В;
маркируется кнопка пиктограммой «Инвалид».

Нормативные документы установки пандуса

Приведем важнейшие правила, указанные в данных стандартах:

Уклон пандуса для инвалидов должен быть не более 8%.
Рекомендуемая ширина конструкции – 1м для одностороннего движения и 1,8м – для двустороннего.
Ширина разворотной площадки не менее 1,5 м.
Конструкция выше 0,5м оборудуется поручнями.
По краям пандуса необходимо предусмотреть бортики высотой 5см.
Максимально допустимая длина одного марша пандуса не более 9 м.

Что обозначают цифры

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д. В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д. Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м. Угол уклона пандуса будет равен 2,9 градусам.

Виды пандусов

Существует несколько основных разновидностей пандусов для инвалидов. Каждый тип изделий следует рассмотреть подробнее. Это объясняется их существенными различиями как в особенностях устройства, так и в стоимости.
