Паяльник: выбор, изготовление и усовершенствование – виды, варианты, схемы, нюансы

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт. Для того чтобы самостоятельно сделать инструмент, Вам понадобятся следующие материалы:

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки.
Со второго торца сверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
Все элементы стержня нужно собрать в одно целое, как показано на фото.
Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
Из текстолитовой пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод.
К выводам нагревателя необходимо подключить шнур для питания.
Готовый самодельный паяльник скручивается и проверяется.

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится , но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

  • Шариковая ручка простейшей конструкции.
  • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
  • Двухсторонний текстолит.
  • Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
  • Стальная или медная проволока диаметром не более 0,8 мм.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.
Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы. Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея

Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.
Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Идея №3 – Мощная импульсная модель

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество данного инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение 220 вольт!

Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз. Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента.

Импульсный паяльник своими руками

Подробности Опубликовано 25.06.2013 16:24

В интернете можно найти множество схем маломощных импульсных блоков питания, на основе которых можно собрать достаточно качественные импульсные паяльники. Такие паяльники отличаются компактными габаритами и легким весом, удобны для эксплуатации, а жало нагревается всего за несколько секунд.

Большое спасибо Евгению, который отработал схему переделки электронного трансформатора, на основе которого собрал импульсный паяльник, полный цикл сборки был описан на одном из интернет-ресурсов.

Мощность блока составляет 50 ватт, выходное напряжение 12 Вольт — о чем было сказано выше. По идее, если удалить вторичную обмотку и вместо нее мотать шину из одного витка, то с обмотки можно снять порядка 25 Ампер.

  • Этого вполне достаточно для нагрева жала нашего самодельного паяльника.
  • Для начала был снят и разобран импульсный трансформатор.

Сердечник удобно подогреть зажигалкой и аккуратно разделить половинки сердечника. После этой операции снимаем вторичную обмотку на 12 Вольт, она намотана проводом 0,8 мм и состоит из 5-8 витков — количество зависит от рабочей частоты блока.

Далее нужно найти подходящую медную шину, в моем случае это экран от антенного провода — 2 жилы. Примерное сечение вторички получается где-то 6-7мм плюс минус. Обмотка всего одна.

Для того, чтобы обмотка не замкнулась с сердечником (хотя на работу это не повлияет) в местах сечения последних были установлены кусочки картона, которые одновременно предают шине некую стойкость. Далее концы обмоток нужно залудить.

Включаем схему в сеть и кончики обмотки замыкаем многожильным проводом — диаметр особо не важен. Проволока (в зависимости от сечения) либо погреется за несколько секунд, либо расплавится. Если все так, значит схема работает должным образом. Напряжение на выходе не более 2-х Вольт, зато ток может доходить до 25 Ампер.

  1. Далее нужно думать о конструкции жало.

Жало удобно сделать из одножильного медного провода 1-1,2 мм. Провод сгибается так, как показано на фотографиях. Далее жало очищается от лака — греть провод не советую, от этого он станет более мягким, так, что лак лучше сдирать наждачкой или острым монтажным ножом. Остается прикрутить жало к шине — удобно болтами, можно также точечной сваркой или другим удобным способом.

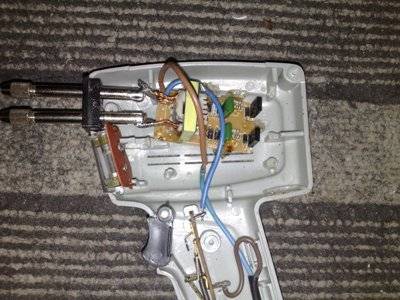

Заводской корпус достаточно компактный и аккуратный, так, что всю схему можно разместить именно в этом корпусе. Заранее в передней части корпуса нужно просверлить два отверстия друг напротив друга — для жала. Следите, чтобы шина не замкнулась с корпусом — используйте изоляторы (стекловолокно, второпласт и термоустойкие пластинки).

Остается только приспособить ручку для нашего паяльника и применить его для радиолюбительских работ. Выключатель — устанавливается на входе питания, вместо выключателя удобно использовать кнопку без фиксации. В моем случае был использован готовый корпус от трансформаторного паяльника, поэтому долго с корпусом не мучился, просто припаял шину к держателю жала.

Такой паяльник разогревается за считанные секунды, а в ходе работы схема не перегревается. Тепло может передаваться от жала к шине, поэтому не желательно долго включить такой паяльник.

АКА КАСЬЯН

Простой импульсный паяльник на базе электронного трансформатора

Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт.

По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт.

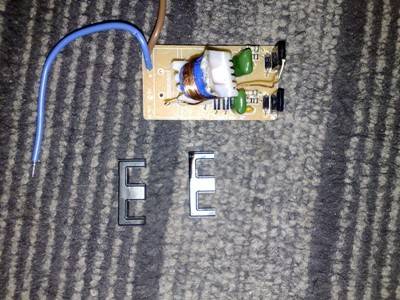

В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.



Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

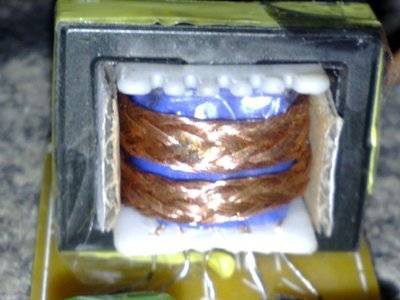

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.



После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона.
Ранее у меня имелся немецкий паяльник в виде пистолета.

Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор.

Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).



В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное.
Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.



Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал.
Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.

Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.
