Отопление в бане: из дома, от печи, от бака

Чем уникальна подобная систем обогрева пола

Тепловая энергия стремится наверх, поэтому в бане воздух распределяется послойно – внизу холодный, под потолком горячий, в центре наиболее комфортный. Поэтому пол в бане всегда холодный, что не может не вызывать дискомфортных ощущений. Особенно эта проблема актуальна для бань с керамической плиткой на полу. Этот отделочный материал красивый, но с холодной поверхностью. Но есть выход – смонтировать систему в полу, теплоноситель в которой будет нагреваться от печи.

Вместо котла нагревательной установкой будет печь, поэтому над топкой устанавливают теплообменник – бак, изготовленный из нержавеющей стали или иного металла, не подверженного образованию коррозии. Трубопровод от теплообменника проводят в помещения, где будет смонтирован «теплый пол».

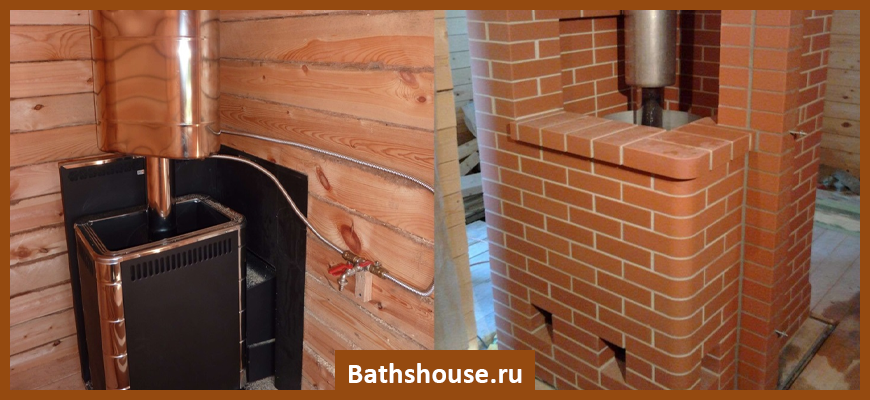

Банная печь с теплообменником

Чтобы возвратить остывшую воду обратно в бак необходимо установить циркуляционный насос. Отказаться от него нельзя, так как печь не устанавливают ниже уровня пола. Диаметр труб рекомендуется выбирать 24-й, в то время как для монтажа «теплого пола» в жилых помещениях выбирают контуры 16-го диаметра. Главная особенность водяной системы, работающей от печи, заключатся в том, что температуру теплоносителя внутри отрегулировать не получится.

Для системы «теплый пол» комфортной температурой теплоносителя является 40 градусов. От печи в систему будет подаваться очень горячая вода, почти кипяток, что недопустимо. Поэтому потребуется установка смесительного блока, где в горячую воду будет поступать остывший теплоноситель. Желательно смонтировать «теплый пол» от печи во всех помещениях бани.

Пирог водяного «теплого пола»

Какую систему отопления выбрать

Покупая печь в баню, нужно учитывать её параметры. Такое устройство выбирают, учитывая следующие критерии:

конструкция;
разновидность используемого топлива;
мощность;
наличие либо отсутствие дополнительных конструктивных элементов (сосуд для воды);
принцип работы;
качество пара.

Выбирая печь, нужно тщательно изучить инструкцию, прежде всего — ту её часть, которая касается безопасности. И, конечно, не лишним будет изучение отзывов о заинтересовавшей Вас модели.

Материал изготовления

Перед выбором следует определить, какая разновидность печи для Вашей бани лучше подойдёт. Главным критерием классификации служит материал её изготовления:

кирпич;
сталь;
чугун.

У каждого из этих вариантов есть определённые преимущества, так что выбор в конечном итоге зависит от личных предпочтений.

Мощность

Этот параметр определяется количеством получаемого от печи тепла. При выборе устройства нужно учитывать площадь бани. Для подбора оптимального варианта печи следует выполнить такие шаги:

расчёт площади парной;
анализ тепловых потерь от дверей и окон;
определение материала строительства бани (кирпич либо древесина);
наличие тепловой изоляции в бане;
определение материалов отделки бани внутри.

Всё это поможет рассчитать, какое количество теплоты нужно для прогревания, и позволит выбрать лучший вариант с учётом той мощности, которая указана производителем для каждой модели.

Рабочее топливо

На мощность печи и качество пара, который она вырабатывает, влияет топливо, необходимое для её работы. По этому критерию выделяются 3 главных вида устройств.

Дровяные печи. Их сильные стороны — удобство, практичность, приятный запах. Однако разогрев парилки потребует относительно долгого времени.
Газовые печи. Характеризуются простой конструкцией, компактными размерами и отсутствием необходимости постоянно следить за наличием горючего. Однако газовый вариант — наиболее пожароопасный из всех.
Электрические печи. Их преимущества — компактные размеры, относительно небольшая масса, быстрое прогревание помещений, пожарная безопасность. Использование электропечи не требует наличия дымохода. Однако высокий уровень потребления электроэнергии делает этот вариант самым затратным.

При покупке печи в баню лучше не спешить с выбором. Рекомендуется обстоятельно всё обдумать, проанализировав разные возможности её применения, чтобы посещение бани приносило максимальное удовольствие.

Система «теплый пол»

Этот вариант отопления бани относится к современным способам, который в последние годы используют часто. Установить специальное оборудование без наличия соответствующего опыта довольно сложно.

Намного проще выполнить установку системы электрического пола и сделать такую работу можно самостоятельно:

В первую очередь укладывают гидроизоляционный материал, на который помещают слой раствора.
Далее следует обустройство теплоизоляции.
Поверх слоя теплозащиты монтируют электрический кабель и вновь заливают стяжку.

Технология создания пола с водяным обогревом аналогична, но в этом случае используют не кабель, а прокладывают трубы для циркуляции горячего теплоносителя.

Особенности банной печи с теплообменником

Печь для бани, оснащенная теплообменником, имеет определенные конструктивные особенности.

К ним, в частности, относятся:

система подвода туб для циркуляции теплоносителя;
утолщенные стенки корпуса;
увеличенный объем каменки;
наличие в обязательном порядке распределителя воздуха;
дверца топки из теплоустойчивого стекла.

Теплообменник функционирует за счет постоянной циркуляции воды по всем устройствам, составляющим отопительно-нагревательную систему в бане. Для эффективного использования теплообменника протяженность каждой из соединительных труб должна составлять максимум 3 м. Особенно при отсутствии внешней теплоизоляции трубы.

При соблюдении правил пожарной безопасности, а также при наличии систем принудительной вентиляции и терморегуляции теплообменником может быть оснащена универсальная печь для бани и отопления дома. Сама печь может располагаться в помещении бани и соединяться с жилыми помещениями дома при помощи теплоизолированного трубопровода отопления и снабжения жилья горячей водой.

Для организации циркуляции воды в системе централизованного отопления, а также для подачи горячей воды в помещения дома и в помывочное отделение бани используется автоматизированная насосная станция с поддержанием постоянного давления в магистрали.

Самая простая конструкция универсальной печи – это электрическая печь с раздельными электронагревателями для секций печи с теплообменником и каменки.

Такая печь может работать в нескольких режимах, а именно:

В режиме обогрева жилых помещений дома и его горячего водоснабжения (ГВС) с поддержанием минимально необходимой температуры в помещениях бани в холодное время года.
В режиме отопления бани и всего дома с ГВС в холодное время года.
Организация отопления бани и печи-каменки в летний период.

Аналогичная печь для бани и отопления одновременно может быть создана в виде устройства непрерывного действия на природном газе или топливных гранулах. Использование в качестве топлива древесного угля или древесины в таком случае затруднительно и имеет определенные технические сложности. Ведь в дровяных или угольных печах не предусмотрена возможность автоматической регулировки температуры. Это может привести к резким скачкам температуры в отопительной магистрали.

При возможности подключения к магистрали природного газа или электрическому кабелю промышленного напряжения можно изготовить печь для бани из котла отопления, работающего, соответственно, на газе или электроэнергии. Такая печь может выполнять функции отопительной и водонагревательной системы. Совместно с отопительным котлом в бане можно также установить небольшую стальную дровяную печь-каменку в помещении парной.

Водяное

Одним из удобнейших и эффективных способов обогрева, по праву, считается обустройство водяного отопления. В подобной ситуации также существует несколько вариантов изготовления системы, которая в любом случае будет запитываться от печи с водяным контуром.

К счастью, сегодня в специализированных магазинах можно без труда подобрать уже готовые к установке печи, укомплектованные теплообменником. Это значительно облегчает задачу любому строителю собственной бани. А теперь непосредственно о вариантах.

Водяные тёплые полы

Внешнее отопление. Делается весьма просто и, по сути, обустраивается таким же образом, как и домовое. К печи подключаются трубы, располагающиеся вдоль стен. К трубам в зависимости от площади вашей бани присоединяется определённое количество радиаторов отопления. Горячая вода, проходя через них нагревает конструкцию и, остывая возвращается обратно в котёл.
Водяной тёплый пол. Принцип его работы такой же, как и в первом варианте. Разница заключается лишь в том, что трубы прячутся в пол, который был предварительно утеплён (об утеплении полов в бане я писал более подробно в других статьях). Такая конструкция считается неразборной (хотя, конечно, было бы желание разломать всё можно), а потому требует весьма тщательного подхода к процедуре его изготовления. В данном случае, я бы рекомендовал обращаться за помощью к специалистам.

Это интересно: Резервное отопление загородного дома сжиженным газом: рассматриваем развернуто

Как подвести отопление в баню от жилого дома?

Если сауна расположена недалеко от дома, а пользоваться ею вы планируете регулярно, то есть смысл объединить эти системы отопления строений:

Между зданиями копаем траншею (желательно, чтобы ее глубина превышала глубину промерзания грунта).
В траншее прокладываем трубопровод, по которому будет циркулировать теплоноситель.
Трубопровод тщательно теплоизолируем для минимизации теплопотерь.
Заводим трубопровод в парную через отверстие в фундаменте или цоколе и соединяем с системой отопления.

Совет! Чтобы оптимизировать затраты энергии, стоит снабдить радиаторы в сауне термостатическими вентилями. Тогда в течение всего времени мы будем поддерживать минимальную положительную температуру (например, +4…+5°С), а при необходимости быстро прогреем здание, включив печь в парилке и выставив нужное значение на термостатах.

Особенности установки кирпичной печи

Установка кирпичной печи требует соблюдения своих характерных особенностей:

Устройство армированного железобетонного фундамента.

Устройство фундамента для каменной печи. Нажмите для увеличения.

Между кирпичами не следует класть толстый слой раствора для предотвращения его разрушения при нагревании и потере герметичности печи. Не следует излишне экономить раствор.

В процессе укладки кирпичей раствор должен выдавливаться. Вертикальные швы необходимо перекрывать верхними кирпичами.

Перекрытие в идеале должно соответствовать половине длины кирпича. Не следует производить укладку кирпича резаной стороной по направлению к печи.

Данная мера предосторожности предотвращает разрушение кирпича. Чугунные элементы следует устанавливать с небольшим зазором

Верхнюю часть топочной дверцы необходимо закрепить при помощи металлического клямера.

Особенности газового отопления

Баня с установленным современным газовым отоплением имеет свои особенности, связанные с возможностью утечки и взрывоопасностью газа:

Оснащение автоматикой безопасности, прекращающей подачу газа при погасании пламени.
Использование общей магистрали для подачи природного газа, индивидуальной – для пропана и бутана.
Необходимость соблюдения общих требований пожарной безопасности.

Газовое отопление большого банного комплекса либо классической бани характеризуется простотой и высоким уровнем комфорта.

Организация дымохода

Схема организации дымохода в бане. Нажмите для увеличения.

По-черному бани уже давно не топят, а отвод продуктов сгорания осуществляется за счет дымохода.

Дымоход можно смонтировать самостоятельно при наличии следующих материалов и элементов:

Потолочно-проходной узел.
Проход через кровлю (флеш).
Зонт.
Сэндвич-труба.

Не следует забывать о том, что конструкционной особенностью сэндвич-трубы является наличие теплоизолирующего слоя, предназначенного для предотвращения возгорания потолочного перекрытия.

Однако данного слоя может быть недостаточно.

Поэтому при организации газового отопления не следует пренебрегать устройством дополнительной защиты мест выхода на улицу дымохода.

В данной статье мы раскрыли некоторые особенности монтажа и эксплуатации печного оборудования, предназначенного для устройства системы отопления в бане.

Важно помнить о том, что при монтаже и эксплуатации любого типа нагревательного оборудования необходимо обеспечить исполнение исчерпывающих мер по обеспечению безопасности

Как сделать отопление в бане

Отопление в бане необходимо для обеспечения удобств.

Один из видов отопления – автоматическое. Отдельное отопление могут обеспечить электрические конвекторы или электрические котлы, а также газовые котлы. Все они могут работать в автономном режиме. Можно настроить так, чтобы в помещении была небольшая плюсовая температура. Это позволит не спускать воду из бачка унитаза, труб, электрического бойлера.

Есть минус в этой системе. Поскольку она автономная, то можно не заметить, что произошел сбой и температура может понизиться ниже нуля. Поэтому нужно установить температурный датчик с сигналом.

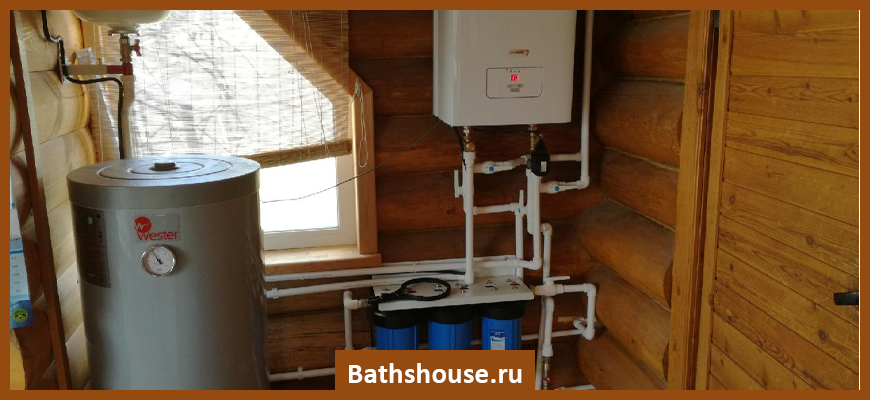

Как провести отопление в баню из дома

Можно установить как газовые или электрические котлы, так и каменные или металлические печи. Но это все довольно сложные конструкции.

Чтобы обогреть баню из дома, туда можно проложить теплотрассу. В доме установить радиаторы. Такая система будет работать от отопления в доме.

Отопление бани от банной печи

Самый простой в изготовлении, эксплуатации и обслуживании способ обогрева – это отопление бани от банной печи. Печь устанавливается непосредственно в парилке, а топка в предбаннике.

Кирпичные печи очень долго держат температуру, но прогревать их надо не менее 5 часов. А на обогрев бани зимой идет еще больше времени.

Высокая себестоимость – еще один недостаток. Самостоятельно сложить такую печь очень сложно. Необходима помощь опытного печника.

Отопление предбанника от банной печи

В большинстве случаев классическую баню отапливают одним источником тепла. Печь устанавливают в парной, чтобы можно было прогреть все помещения. Бак с водой размещают возле помывочной.

Очень важно, чтобы каждый элемент печи был изготовлен из огнеупорного материала. Поэтому строить ее необходимо из кирпича

Такая печь будет занимать много места и иметь большие размеры.

Идеальным вариантом будет печь с баком и открытой каменкой. Топку оснащают регистром, нижний край которого располагают выше регистра на 50 см. Он предупредит преждевременное закипание воды.

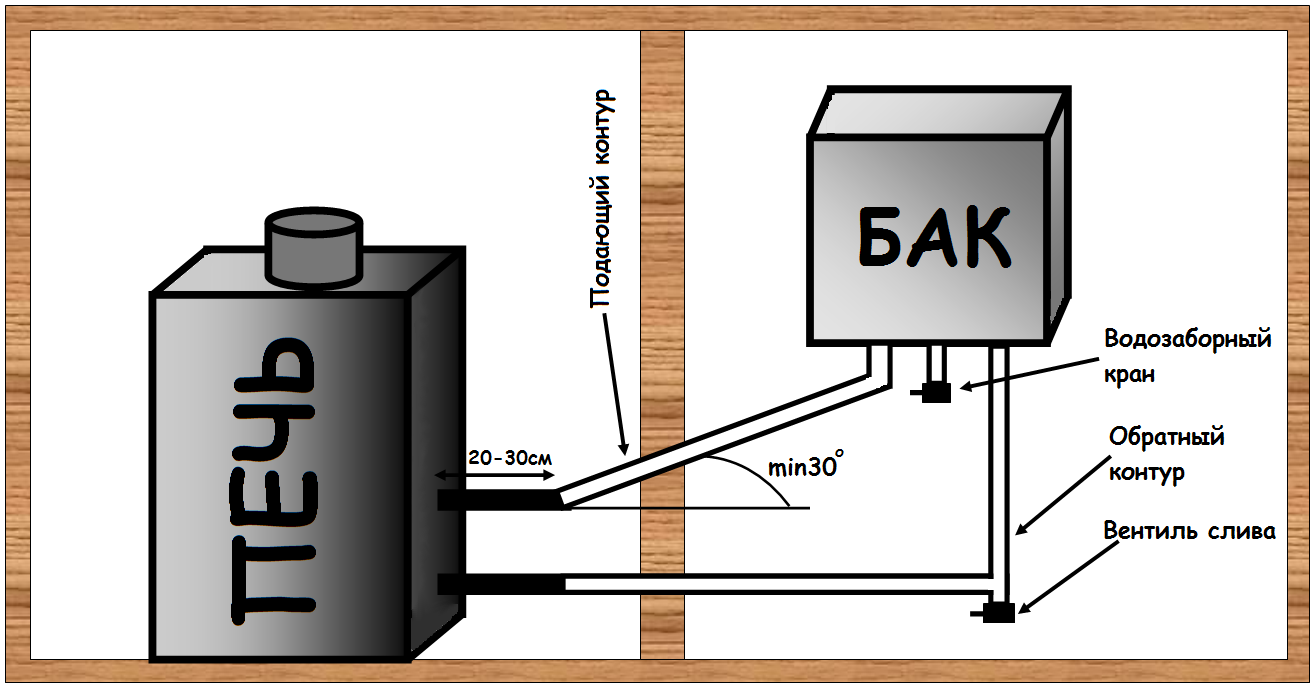

Можно ли сделать отопление от бака

Чтобы установить отопительную систему от бака, необходимо знать его специфику работы и правила эксплуатации. Нужно учитывать объем помещения и потребляемую мощность.

Существуют навесные и встроенные баки. Есть еще наставные баки – на разогретую печь сверху ставят емкость с водой.

Такие способы не подают горячую воду в душ. Это могут сделать выносные баки для воды. Теплообменник размещают в печи, рядом с ней или на чердаке вешают бак. Систему соединяют трубами, по которым будет течь вода. Благодаря теплообменнику она нагревается и через бак подается в душ. Такая система отопления несложная и эффективная.

Навесные баки – это герметические емкости с крышкой и краном для слива воды. Крепятся на стенку с помощью металлических крючков. Изготавливаются из нержавейки.

Приставной бак для воды – в печь вваривают наклонную, запаянную на конце трубу. Другой конец находится внизу бака. Холодная вода поднимается по наклонной трубе, где нагревается до кипения. Пузырьки горячего воздуха переносят тепло.

Как сделать отопление в срубовой бане

В деревянных домах устанавливают три вида отопления: водяное, электрическое и воздушное. Каждый имеет плюсы и минусы.

Самый популярный вид отопления сруба – водяной.

Плюсы:

Экономичность.
Высокая теплоемкость.

Минусы:

Сложность в установке.
Необходимость постоянно следить за генератором тепла.
Зимой обязательно сливать воду из системы отопления.

Такие системы отопления бывают:

с нижней или верхней разводкой;
попутные или тупиковые;
однотрубные или двухтрубные;
вертикальные и горизонтальные;
с насосом или естественным движением воды.

Двухтрубные системы менее эстетичны, чем однотрубные.

Электрическое отопление имеет несколько плюсов:

Легко регулируется уровень подачи тепла.
Небольшие габариты отопительных приборов.
Отопление экологичное и бесшумное.

Воздушное отопление имеет только один плюс – высокая проникающая способность.

Зато минусов гораздо больше:

большие печи и камины;
очень низкая теплоотдача;
неравномерное распределение воздуха в помещении;
дорогие отопительные системы.

Перед установкой систем необходимо взвесить все преимущества и недостатки и, возможно, проконсультироваться со специалистом из этой отрасли.

Некоторые конструктивные особенности печей такого типа

Типовая дровяная печь с водяным контуром состоит из следующих основных частей:

Непосредственно печи;
Внедренного в топочное пространство чугунного или стального теплообменника с развитой контактной поверхностью;
Радиаторов отопления;
Магистрали движения теплоносителя, состоящей из металлических или пластиковых труб, запорной арматуры, набора клапанов и разветвителей;
Группы контроля и безопасности, оснащенной приборами контроля температуры, давления, а также аварийных клапанов;
Расширительного бачка, который компенсирует избыточный объем воды, появляющегося вследствие ее нагрева и последующего расширения.
Как дополнительную опцию следует рассматривать циркуляционный насос, который является обязательной частью системы, работающей по принципу принудительной циркуляции.

Металлическая либо кирпичная печь с водяным контуром может быть выполнена по принципу естественной или принудительной циркуляции. Как компромиссный вариант следует считать комбинированную систему, основанную на практическом применении обеих принципов.

Система с естественной циркуляцией теплоносителя

Естественная или термосифонная циркуляция обеспечивается на основе принципа естественного расширения воды при нагреве и ее движения в необходимом направлении, заданном посредством уклонов. Обязательным условием надежного функционирования такой системы следует считать ряд основополагающих принципов:

Теплообменник печи должен находиться ниже уровня радиаторов.
Проходное сечение труб магистральной арматуры должно быть не менее 57 мм, при номинальной теплотворной способности печи на уровне 15 – 17 кВт.
Система должна быть оборудована расширительным бачком, обустроенном на высоте, обеспечивающей уверенную циркуляцию исходящего потока. Как правило, не менее 215 см от уровня нижнего среза теплообменника.
Линия возвратного потока должна быть смонтирована с четким соблюдением уровня уклона, гарантирующего свободную циркуляцию охлажденного теплоносителя по пути в теплообменник топки.

Система естественной циркуляции абсолютно энергонезависима, однако, требует большего количества теплоносителя в системе. В первую очередь, из-за большого проходного сечения магистрали.

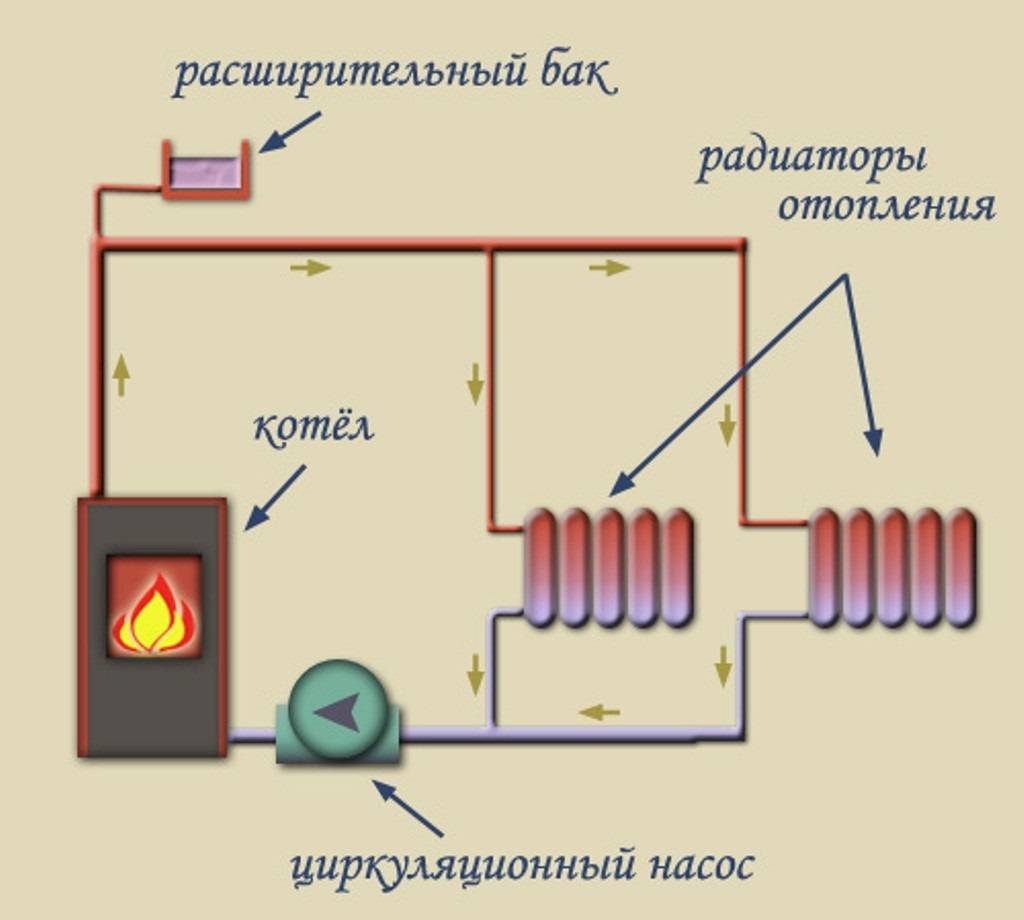

Система с принудительной циркуляцией теплоносителя

Ее функционирование не требует достаточно большого сечения магистрали, поскольку теплоноситель «продавливается» под давлением, посредством работы циркуляционного насоса вихревого типа. Очевидно, что современное производство оперирует и насосами иных типов. Снижение объема теплоносителя за счет значительного занижения сечения магистралей обуславливает значительно более высокую тепловую эффективность системы в целом и экономии топлива, в частности.

Кроме этого, оснащенные кранами Маевского радиаторы отопления, позволяют быстро и эффективно устранять воздушные «пробки» посредством создания избыточного давления. Факт активной циркуляции обуславливает и наличие расширительного бачка значительно меньшего объема, относительно термосифонных систем. Самым существенным недостатком таких печей стоит считать факт прямой зависимости от бесперебойного энергоснабжения. Попыткой борьбы с этим недостатком следует считать появление комбинированных систем.

Система комбинированной циркуляции теплоносителя

Представляет собой систему термосифонного типа, оснащенной циркуляционным насосом. Дополнительной опцией выступает обводная петля, оснащенная поворотным краном. В обычных условиях работает насос, в случае отсутствия энергоснабжения приемный патрубок с насосом перекрывается, а циркуляция обеспечивается по обводной петле, выполненной из трубы большого сечения.

По сути, это та же термосифонная система, со всеми присущими ей недостатками, однако, дооснащенная насосом. В таком виде рационально видится лишь двухконтурная печь для бани, где второй контур задействован для горячего водоснабжения. Тогда большой объем теплоносителя можно использовать для обеспечения потребности в горячей воде.

Отопление за счет внешних источников тепла

Специалисты рекомендуют не искать футуристические, заведомо затратные и дорогостоящие способы обогрева банных помещений, а просто выбрать подходящий вариант, как провести отопление в баню из дома.

Экономическая часть решения проблемы очевидна:

Не нужно покупать дорогостоящие газовые или электрические котлы. Прокладка коммуникаций от котла отопления в доме до коллектора в бане обойдется на порядок дешевле;
Отсутствуют основания для возможных претензий со стороны Энергонадзора, пожарной и газовой служб;
Чем больше котел отопления, тем выше его экономичность, поэтому килокалории тепла, полученные от домашней системы отопления, обойдутся дешевле, чем энергия, полученная при сжигании газа в маломощном банном аппарате.

Единственной существенной проблемой является правильный выбор схемы врезки в контур отопления дома. Обычно водяное отопление в частном доме строится в виде замкнутого кольца с конвективной или насосной подачей теплоносителя.

Если попытаться просто врезать трубу в «горячую» часть коллектора котла отопления дома, то из-за разного гидравлического сопротивления в трубах в одной из линий может образоваться «застойная» зона. Проще говоря, все тепло будет либо перетекать в большей части в помещение бани, либо оставаться в системе обогрева дома.

Чтобы гарантированно избежать застоя и сложной процедуры балансировки с помощью дроссельных шайб, при подключении бани используют дополнительный бойлер со встроенным внутри теплообменником. Резервуар включается в систему отопления дома, внутренний контур подсоединяется к греющим трубам бани. Накопленная в бойлере горячая вода будет использоваться в качестве теплового буфера, что позволит избежать захолаживания труб основной системы в зимнее время.
