Освещение в бане

Как организовать подсветку душевой и бассейна

В душевой комнате, а также возле бассейна освещение в бане своими руками нужно сделать максимально ярким, чтобы избежать травм при падении. Поскольку высоких температур в этих помещениях не наблюдается, можно использовать абсолютно любые разновидности осветительных приборов, в частности, лампы дневного света, разнообразные точечные светильники для бани и ленты со светодиодами. Также приветствуется специальная подсветка для джакузи, если вы позаботились о его оборудовании.

Тем не менее при установке света в бассейне или джакузи, следует использовать оборудование, которое работает на пониженном напряжении и имеет герметичный корпус.

Что касается оборудования розеток и выключателей, то идеально, если они будут размещены в предбаннике. Но если такой возможности нет, следует использовать оборудование с классом безопасности не менее IP 44, причем монтировать его в местах, не подверженных намоканию.

Светодиодные приборы с влагозащищенным корпусом

Наиболее популярным и востребованным типом осветительного оборудования являются светодиодные светильники для бани. Они экологичны, надежны, безопасны, практичны и долговечны. Кроме того, подобные приборы устойчивы к перепадам температур и влаге.

Класс электрической защиты составляет IP65, что гарантирует полную безопасность использования светильника даже в случае прямого попадания водяной струи на корпус.

Существенным недостатком устройств можно считать чрезмерную яркость светового потока. Впрочем, имеются модели светильников с возможностью регулировки яркости, а также изменения цветового решения при помощи пульта дистанционного управления.

Условия и требования по эксплуатации

Выбрать подходящие светильники для бани и сауны достаточно сложно, поскольку необходимо учитывать особые условия эксплуатации:

• высокий уровень влажности;
• перепады температур при нагреве и охлаждении отопительного оборудования.

А это значит, что для основных функциональных помещений парной рекомендуется использовать специальные влагозащищённые банные светильники герметичной конструкции, устойчивой к перегреву и негативному воздействию влаги.

Чтобы обеспечить максимальную безопасность пребывания в парилке, светильники для бани влагозащищенные оснащаются специальными плафонами, изготовленными из термостойких материалов.

Осветительное оборудование, которое предназначается для сауны и бани, имеет следующие характеристики:

• высокое качество материалов для изготовления приборов;
• высокая степень влагозащищенности – от IP40 и выше;
• устойчивость к повышенной влажности;
• устойчивость к перепадам температурных режимов и нагреву;
• уровень жаростойкости для настенных приборов – до 160 градусов, для потолочных устройств – до 300;
• высокие осветительные характеристики;
• доступная регулировка светового потока.

Многие модели светильников обеспечивают дополнительные декоративные эффекты – мерцание, мигание, затухание и рассеивание. Это дает возможность использовать лампы для бани в качестве стильных декоративных элементов.

Рынок осветительного оборудования предлагает широкий выбор банных светильников:

• устройства с применением лампочек накаливания;
• светодиодные лампы;
• оптоволоконные осветительные приборы.

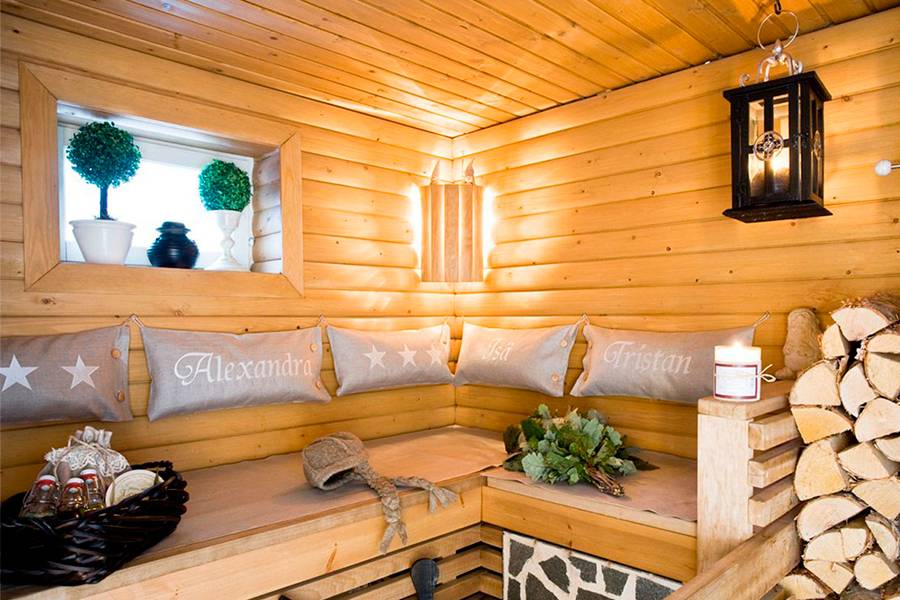

Освещение в предбаннике

В предбаннике довольно комфортные условия, и особой жары и влажности нет, поэтому здесь допускается монтаж электрических устройств различного типа. Специалисты при проектировании размещения электрических приборов рекомендуют именно в предбанник выносить все необходимые элементы электрооборудования.

В стандартном типе освещения бани в предбаннике на центральном месте потолка рекомендуют устанавливать люстру и несколько настенных светильников, их количество зависит от габаритов помещения. Именно в предбаннике можно использовать всю свою фантазию в области освещения.

Общие требования

Для максимально комфортного времяпровождения в бане не требуется слишком яркое освещение. Если в комнате отдыха или помывочном отделении можно установить больше светильников и усилить режим подсветки, то для парилки характерно мягкое, приглушенное освещение. При этом, необходимо равномерно осветить все уголки помещения, чтобы исключить опасность ожогов о раскаленную печь.

Потолочные люстры обычного типа в бане не нужны. Как правило, подсветку располагают вдоль стен. Это важный момент, поскольку в верхних ярусах помещений скапливается максимальное количество водяного пара. Возникает опасность короткого замыкания. Поэтому, светильники устанавливают так, чтобы они не мешались пользователям, но не находились слишком близко к потолочной плите.

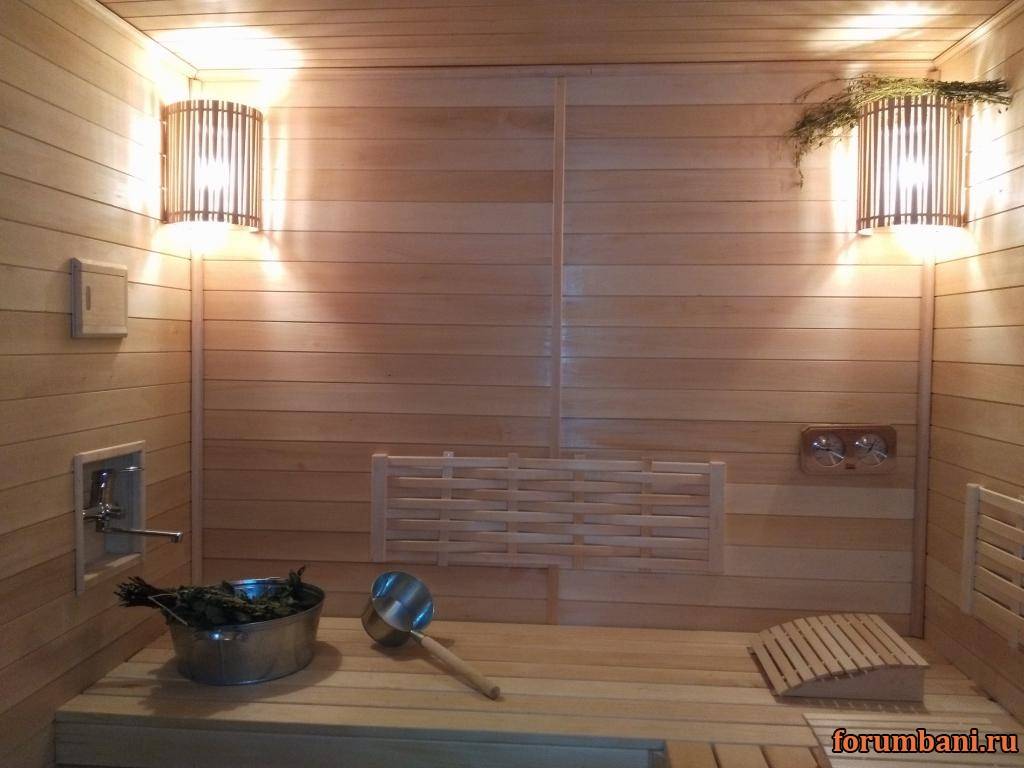

Как сделать в парилке

Парная представляет собой наиболее маленькую комнату в бане. Учитывая это, в большинстве случаев достаточно разместить один светильник. Однако для того, чтобы не остаться в темноте, когда один светильник будет неисправен, лучше установить еще один запасной. Следовательно, оптимальное количество источников света в парной – два.

Размещать светильники необходимо в специальные плафоны освещения для бани. Все прилегающие к ним провода должны быть тщательно изолированы.

Располагать источники света рекомендуется в труднодоступных местах, чтобы случайно не задеть и не повредить их.

Ни в коем случае не стоит размещать осветительный прибор рядом с нагревательными элементами!

Не стоит забывать и о том, что воздух с высоким содержанием влаги может вывести из строя прибор с повреждениями на проводе или на патроне.

В связи с этим рекомендуется проводить провод в коробе под слоем паро- и гидроизоляции.

Разберем поэтапно — как сделать свет в бане в парилке своими руками:

1. Отрезки проводов, которые будут находиться в парной, необходимо поместить в металлическую или гофрированную трубу. Их количество должно приравниваться количеству планируемых светильников;
2. Далее необходимо провести кабели до точек размещения светильников. Как уже говорилось ранее, проводка в парилке монтируется закрытого типа, поэтому следует учесть план проведения освещения еще на этапе строительства или ремонта;
3. Необходимо зафиксировать патроны на концах проводов и заизолировать;
4. От распределительной коробки проводится кабель к выключателю, который лучше разместить за пределами парной;
5. После этого лампы накаливания вкручиваются и помещаются в термостойкие светильники;
6. Для того, чтобы защитить себя от ожогов, следует установить специальную деревянную решетку поверх светильника.

Полезные рекомендации по организации источников света

Чтобы водные процедуры и отдых в парной были приятными и полезными, следует соблюдать правила организации освещения:

• Для парной лучше использовать светодиодные светильники, лампы и ленты, которые создадут мягкий рассеянный свет. Оптимальные места монтажа – потолочное пространство, углы, спинки и нижние полки. В качестве декоративных элементов можно использовать защитные решетки из дерева. Древесина должна быть предварительно обработана специальными составами для защиты от перегрева, гниения и разрушения.
• Для моечного отделения используются осветительные приборы, способные создать направленный и слегка приглушенный свет. Здесь можно установить торшер, лампу, потолочные или настенные точечные светильники.
• Для комнаты отдыха подойдут устройства с различной степенью яркости и направленности. Для каждой зоны используется свой источник освещения – точечные светильники, потолочная лампа или настенные бра. Декоративные элементы для светильников – абажур, решетка или экран способны органично вписаться в общий интерьер помещения.

Выбирая освещение в баню, необходимо изучить технические и эксплуатационные характеристики каждого изделия. Кроме эстетичности и функциональности, осветительные приборы должны отвечать требованиям пожарной безопасности и экономичности.

Не стоит использовать один тип оборудования для всех помещений бани, лучше правильно комбинировать разные источники света, учитывая принципы зонирования.

Электропроводка

Немецкий накладной светильник «Lindner» с классом защиты IР54

Вначале нужно тщательно спланировать проведение электрического кабеля. Эту процедуру можно разделить на два этапа.

Этап 1. Подведение электрокабеля

Скрытая электропроводка

В большинстве случаев кабель подводится от распределительного щита, который находится в доме. Иногда кабель ведется непосредственно от столба.

Это можно сделать одним из двух способов:

• по воздуху;
• под землей.

Первый вариант предпочтительнее в плане временных и материальных затрат.

Для этого подойдет лишь изолированный самонесущий кабель, который не нуждается в опоре в виде дополнительной проволоки, чего нельзя сказать о стандартных изделиях для наружной эксплуатации. Хотя такой кабель стоит дороже.

Электропроводка

Для фиксации используются специальные крепежи, предотвращающие провисание, а в баню кабель протягивается через крышу или стену.

Этап 2. Внутренний монтаж

Электропроводка в бане

Существует ряд требований, касающихся монтажа внутренней проводки.

1. Запрещено устанавливать розетки и переключатели в парилке, что обусловлено высоким уровнем влажности и температуры. Зачастую такое оборудование размещают в предбаннике или комнате отдыха.
2. Кабель всегда должен идти по прямой, а изгиб в случае необходимости делают строго под углом в 90ᵒ.
3. Не рекомендуется устанавливать в парной лампы дневного света. Они могут взорваться и травмировать людей, а в худшем случае даже отравить ртутными испарениями. Оптимальный вариант – оптико-волоконные лампы, установленные по углам (именно туда пар поступает в последнюю очередь).

4. Переключатели устанавливаются минимум в 1,5 м от пола, а розетки – в 0,5 м. Кабели к ним подводятся снизу, что позволит избежать проникновения влаги.

   Переключатели устанавливаются минимум в 1,5 м от пола, а розетки – в 0,5 м

5. Также требуется установка защитного отключения, которое размыкало бы соединение в случае перегрузки.

6. Недопустима установка переключателей классом ниже ІР-44, а розеток ниже ІР-54.

   Открытая электропроводка

Источники света

Мощность лампы накаливания не должна превышать 60 Вт

Выбор ламп для освещения в баню – основной момент. От количества устройств, их мощности и планируемого расположения зависит, как будет проходить кабель, размеры труб для прокладки проводов и многое другое. Рассчитать и приобрести требуемые материалы следует заранее, максимум – после установки основного короба здания, до этапа обшивки.

Лампы накаливания

Стандартный и экономичный вариант. Обычная лампочка дает мягкий желтоватый свет, привычный для глаз. Основные преимущества – цена и доступность. Недостатков больше – сильно нагреваются, велик риск ожогов. На выработку света уходит всего 5% потребляемой энергии, остальное преобразуется в тепло. Для парной лучше использовать другой тип.

Люминесцентные

Считаются безвредными и позиционируются как долговечные и экономичные приборы. Однако использовать их в бане и парной опасно. Внутри колбы заполняют парами ртути, стекло не жаростойкое. Такие источники света легко ломаются, трескаются, что чрезвычайно вредно для здоровья отдыхающих.

Светодиодные

Светодиодная LED лампа 12Вт Е27 теплый белый A60-12W/WW/E27/FR PLP01WH Uniel

Освещение в бане и парилке светодиодами признано наиболее безопасным и экономичным. Стоимость немного выше привычной, но она окупается длительным сроком службы и абсолютной безвредностью элементов. В сравнении с другими вариантами – более яркие при идентичной мощности.

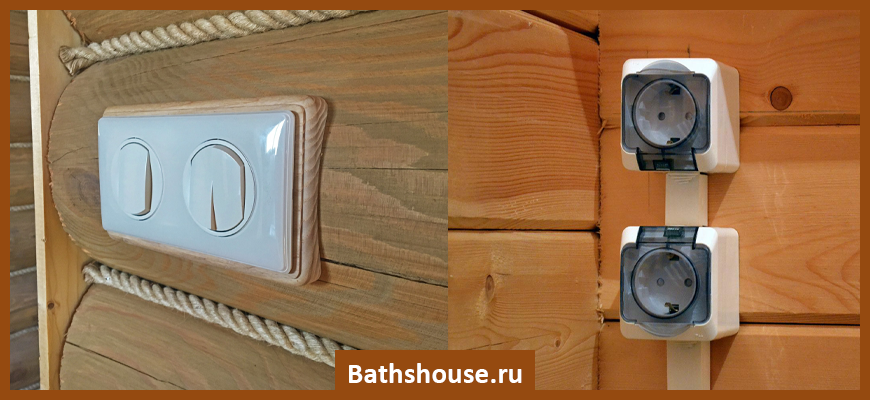

Где устанавливать выключатель и розетки в бане

Есть определенные требования по организации электрических коммуникаций в бане. Правила и нормы разработаны в первую очередь из соображений безопасности, их нужно соблюдать. Рассмотрим подробнее, как правильно устанавливают розетки и выключатели в бане:

Разводку проводов делают открытым или закрытым способом. Первый способ подходит для уже обшитых помещений, или построенных из дерева. Для этого используют кабель-канал, выполненный из гофры или ПВХ. Категорически запрещено применять трубы или другие элементы, если они из металла.
Кабель должен выдерживать плюсовую температуру до 170 градусов. Лучше всего подойдет вариант, выполненный из меди. Также можно использовать многожильный либо одножильный провод, способный выдержать нагрев до 200 градусов. Есть также аналоги, изготовленные за рубежом, которые выдерживают температуру до 205 градусов

Они созданы специально для саун и бань.
Если проводка сделана открытым способом, важно проследить, чтобы между поверхностью и проводом должно оставаться не менее 1см.
Нельзя в парилке устанавливать щитки, розетки и выключатели. Проведение электричества здесь возможно только для организации освещения.
Обязательно необходимо оснастить щиток УЗО так, чтобы ток срабатывания был 10-30 мА.
Нельзя делать кабель над печью, а также запрещено скручивать провода, чтобы соединить элементы питания

Места стыков должны быть закрыты специальными гильзами и выполнены с помощью спаивания.
Когда проводка проходит через стену, необходимо организовать это с помощью отрезка металлической трубы либо гофры. (Читайте статью на тему «Электропроводка в бане своими руками — как провести проводку в бане и сауне»)

Как правильно провести электричество в баню

Нужно быть профессионалом, чтобы знать, как провести свет в баню по всем правилам. Но не так все сложно, как это кажется на первый взгляд, хотя устройство электропроводки в бане существенно отличается от ее устройства в менее влажных помещениях.

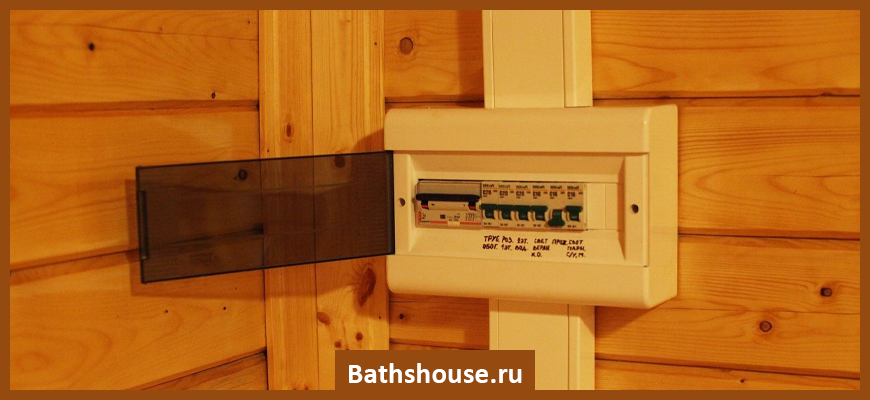

Входящий щиток в бане

Электричество в баню попадает от главного, центрального щитка, который распределяет электроэнергию. Делать проводку желательно в тех местах, где она наименее заметна.

Кроме того, есть несколько условий, которых обязательно нужно придерживаться:

• Само напряжение лучше всего проводить через УЗО или же АВ.
• Освещение парилки и моечной должно быть запитано через второй трансформатор. Напряжение питания в этих помещениях не должно превышать 12В и 36В соответственно.
• Кабель нужно подбирать очень внимательно. Лучше всего остановить свой выбор на медном, в специальной оболочке с двойным слоем изоляции. Он считается очень устойчивым к воздействиям высокой температуры и влажности.
• Общий выключатель необходимо устанавливать в предбаннике.
• Проводку нужно делать в специальной трубе, желательно из ПВХ. Использовать металлические рукава особенно в моечной и парилке категорически не рекомендуется.
• Установка розеток и выключателей в парилке и моечной категорически запрещается.

Из-за плохого качества проводов или некачественной проводки, могут случаться пожары.

Если ваша баня со вторым светом, то к выбору светильников следует подойти с особой тщательностью. В этом случае лучше всего довериться мнению профессионала. Даже если цена проекта освещения бани со вторым светом будет высока.

На фото – комната отдыха в бане со вторым светом

В любом случае лучше заплатить за проект, чем по 2-3 раза менять светильники, а возможно и проводку. Тем более что бани со вторым светом считаются очень престижными, так как не каждый может себе позволить подобную роскошь.

Требования к светильникам

Светильник для парилки сауны

Главное требование к любому осветительному устройству, которое будет использоваться в сауне для создания системы освещения, называется герметичностью.

Он не должен пропускать любую влагу внутрь себя. Его конструкция должна предусматривать наличие водонепроницаемых корпуса и плафона. При этом между плафоном и корпусом должна находиться уплотняющая прокладка.

Желательно, чтобы лампочки были низковольтными. Обязательно при создании освещения в помещении сауны или дачной бани надо использовать УЗО и автоматические выключатели.

Отметим, что баня предполагает наличие таких помещений как:

• Предбанника.
• Бассейна.
• Моечной.
• Парилки.
• Душевой комнаты.

Далее мы остановимся на особенностях освещения каждой из этих комнат.

Как провести свет в баню: основные принципы организации системы

Электрификация бани и организация в ней системы освещения проводится по определенным правилам

Особое внимание уделяется безопасности приборов. Светильники в бане и сауне также должны соответствовать экстремальным эксплуатационным условиям помещения – высокой влажности и температуре воздуха

Светильники, располагаемые непосредственно в парной, должны выдерживать экстремальные температурные нагрузки

Иногда встречаются планировки, когда помещения расположены так, что в предбанник проникает пар. Если он скапливается в комнате в большом количестве или же наблюдается выпадение конденсата, этот участок обязательно нужно обозначить на схеме будущей проводки.

С учетом особых эксплуатационных условий на рынке можно купить специализированную электропроводку, рассчитанную на помещения с высоким уровнем влажности. Стоимость таких материалов достаточно высока, поэтому не каждый владелец бани может себе это позволить. Особенно, если предполагается строительство небольшой парилки, когда такие траты просто нецелесообразны.

В качестве альтернативы можно воспользоваться старым способом монтажа. Согласно технологии, проводка раньше прокладывалась по трубам. Для этих целей использовались металлические изделия с оцинковкой, которые были полностью покрыты теплоизоляционным материалом.

Этим методом можно пользоваться и сегодня, но при условии соблюдения нескольких правил:

1. Проводка обязательно должна располагаться выше уровня пролегания водопроводных труб, а также емкостей с водой.
2. Если в помещении присутствует печь или какие-то другие нагревательные приборы, проводка для освещения бани должна располагаться в максимальном отдалении от них.
3. Если для электрификации бани применяется обычная проводка, то перед тем как поместить ее в трубы, все кабели следует обернуть защитным материалом.

При монтаже электропроводки в бане, все провода необходимо помещать в специальные тепло- и влагозащитные трубы

Полезный совет! Для защиты проводки в трубах специалисты рекомендуют использовать стеклоткань. Толщина материала должна быть не менее 2 мм.

Не стоит упускать из внимания розетки и выключатели. Обычно монтаж электроустановочных устройств производится в предбаннике или комнате отдыха. Если схема проводки предусматривает их наличие, желательно чтобы все розетки и выключатели имели водозащитный корпус.

Схема освещения для сауны и бани: где устанавливать светильники

Не допускается использование светильников одного и того же типа для всех комнат. Каждое помещение бани имеет свой микроклимат и эксплуатационные условия. Монтаж точечных светильников в бане допускается в помещениях с минимальным воздействием агрессивных факторов. К таким комнатам относится предбанник. Здесь можно установить красивую люстру над обеденным столом, а по периметру разместить светодиоды. Направленность света, как и его интенсивность, может быть любой.

Настенные модели можно вешать в любых помещениях. Нужно лишь убедиться, что корпус прибора герметичен, а его характеристики соответствуют микроклимату комнаты, где он будет установлен.

Пример электросхемы бани: 1 — светодиодные светильники, 2 — специальные термо- и влагозащитные светильники, 3 — розетки, 4 — электрощит, 5 — печь

Выбор светильников для бани в парную вызывает особые сложности. Подойдут светодиодные ленты, а также лампы с мягким потоком света. Возможна установка в угловой зоне, на нижних полках и спинках скамеек. Допускается монтаж особенно стойких и проверенных моделей на потолке (жаропрочные устройства, рассчитанные на температуру более 200°C).

Обратите внимание! Иногда светодиодные лампы украшают деревянными решетками или экранами. Если такой декор установлен в парилке, ему требуется специальная обработка

Для этого материал пропитывается средствами, которые отталкивают влагу и усиливают огнеупорные свойства древесины.

В моечной комнате или душевой освещение должно быть ярким, но не слишком резким для глаз. Устройства должны быть полностью герметичными, чтобы влага не смогла проникнуть внутрь.

Оптимальные варианты:

• торшеры;
• настенные бра;
• люстры.

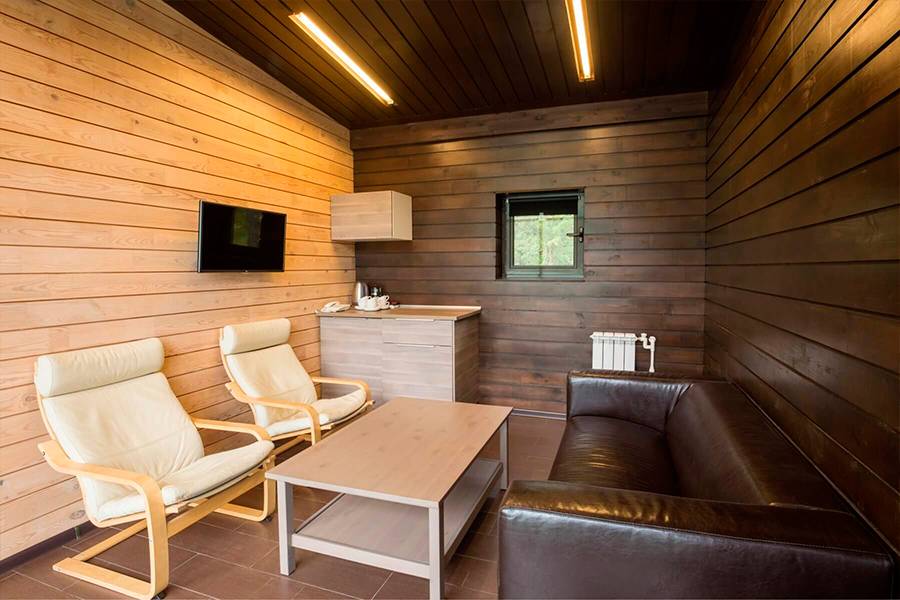

К светильникам в комнате отдыха в бане особых требований нет. В таких помещениях влажность находится в пределах нормы, поэтому приборы могут быть любыми. Если люстра на потолке не дает достаточного освещения, можно дополнительно установить настенные модели с плафонами.

Схема монтажа термостойкого стеклянного светильника с керамическим патроном для сауны

Оптоволоконная система освещения бань

На рынке осветительных приборов предложен богатый ассортимент оптоволоконных систем. Можете приобрести как готовую комплектацию, так и собрать систему самостоятельно. Какие же составные элементы у оптоволоконного осветительного комплекта:

• Проектор — главный элемент всей системы. Именно в проекторе формируется свет, который будет направлен в волокна. Чем мощнее он будет, тем ярче освещение вы получите в итоге. Для бани выбирайте модели проекторов с термопредохранителями.
• Оптические волокна — это и есть осветительные элементы. Их различают по диаметру (чем выше сечение волокна, тем больше света оно дает), по материалу оболочки (пластик или стекло) и по типу свечения (боковое или торцовое). В сауне лучше использовать волокна в стеклянной оболочке, поскольку они не деформируются из-за перепадов температуры и дольше функционируют. Тип свечения подбирается в зависимости от поставленной дизайнерской задачи.
• Оконцевания. Эти изделия устанавливают на концы волокон. От типа оконечной линзы или кристалла зависит угол рассеивания света. Подбирать оконечные изделия следует исходя из желаемых световых эффектов. Обязательно учитывайте, что в сауне все оконцевания и соединения должны быть выполнены без использования клея.

Виды оптоволоконной подсветки для бани

Есть два типа оптоволоконной подсветки:

• Боковое оптоволокно монтируется до начала проведения отделочных работ, оно чем-то напоминает точечное освещение. Для начала составляют схему расположения волокон и помечают каждое такое место точкой. Затем подводят к каждой жгут и отводят его до проектора. Концы жгутов крепят скотчем, затем в намеченных местах делают отверстия и просовывают в них волокно. Затем производят отделочные работы: обшивают поверхность и обрезают по ее уровню волокна. После этого подключают жгуты к проектору.
• Торцевая оптоволоконная подсветка используется, когда нужно создать мягкое и ровное свечение. Жгуты при этом устанавливаются гораздо проще: в помещение сауны заводятся волокна, затем монтируются в предметы интерьера, а концы жгутов выводятся в предбанник. Здесь же ставится проектор.

Плюсы и минусы оптоволокна

Сначала перечислим достоинства банной оптоволоконной подсветки.

• Устойчивость к высоким температурам. Верхний температурный порог, который выдерживает оптоволокно и продолжает функционировать, составляет 200 градусов. Это позволяет устанавливать подобное освещение в абсолютно любой части сауны, в том числе и в верхней, где температура особенно высока.
• Защита от влаги. Оптоволокно считается идеальным выбором для установки освещения в месте с высокой влажностью. Например, оптоволоконное освещение используется для подсвечивания бассейнов.
• Свет. Оптоволокно позволяет получить самое мягкое и ровное освещение. Эта особенность позволяет использовать систему без дополнительных устройств-рассеивателей.
• Компактные размеры. Оптоволоконное освещение можно вмонтировать куда угодно, даже в спинку сидения: по сути это просто кабель со светящейся сердцевиной.
• Безопасность. Оптоволокно является одним из самых безопасных средств освещения. Внутри него нет электричества, поэтому даже при нарушении целостности элемента вас не ударит током.
• Срок службы и экономичность. Освещение прослужит несколько лет, что очень удобно. Постоянная замена расходников не потребуется. А еще оптоволокно потребляет минимум электричества.
• Простор для фантазии. Эластичность оптоволоконного кабеля и наличие всевозможных аксессуаров делает данное освещение идеальным. Особенно, если нужно реализовать смелое дизайнерское решение. С оптоволокном дизайнеры имитируют природные явления и создают другие интересные эффекты.

Недостаток у системы один, и это высокая стоимость. Процесс монтажа предельно прост, но дороговизна элементов не позволяет рекомендовать оптоволоконное освещение широкому кругу читателей.

Где лучше всего размещать осветительные приборы

В каждом помещении есть свои специфические места размещения светильников:

1. В парилке. Главное правило – не размещать в местах наибольшего жара, а именно возле печки и дымохода, на потолке, высоко на стене. Предпочтительно устанавливать на нижних уровнях, чтобы не мешали людям и не соприкасались с ними. Под лежаками, вдоль полок, за декоративными накладками, в углах, на полу. Выключатель и блок питания монтировать в комнате отдыха или другом помещении с нормальной влажностью и температурой.
2. В моечной. Освещение должно быть ярче, чем в парной. Лампы располагаются в стороне от потоков воды. Желательно подбирать влагозащищенные модели, так как возможен контакт с водой. В душевых и бассейне следует использовать полностью покрытые изоляцией осветительные приборы. Допускается использование точечного освещения для зонового разделения пространства.
3. В комнате отдыха. Размещение произвольное, полностью зависит от воображения дизайнера. Разрешается вешать люстры, делать крепление ламп на стены. Здесь располагаются все блоки питания, выключатели и розетки.

Общие требования к электропроводке в парилке

Чтобы электросистема в парной функционировала бесперебойно и безопасно, нужно учитывать определенные требования по части качества и установки ее рабочих элементов:

Класс защиты осветительных приборов и выключателей должен быть не ниже IP 44. Проводку нужно прокладывать прямо, а если возникает необходимость сделать повороты, их угол должен быть строго 90 градусов.

Минимальное расстояние кабеля от потолка, пола и трубопровода – 10-15 см. Минимальное расстояние розеток от уровня пола – 50 см, а выключателей – 150 см. К выключателям и розеткам провода нужно вводить снизу – это позволит предостеречь попадание в них конденсата. Стыки проводов необходимо закручивать, а затем фиксировать сваркой или пайкой. При использовании зажимающих клемм нужно регулярно проверять степень прочности контакта. Не забывайте также подтягивать сами клеммы.

Для парной используйте только специальные светильники

Устанавливать проводку можно только в тех парных помещениях, стены которых или выполнены из негорючих материалов, или прошли соответствующую защитную обработку.

Монтаж электропроводки в бане

Подведение электричества к бане происходит в несколько этапов:

Подготовка. Для того чтобы подвести силовой кабель, чаще всего используют воздушную линию. Высоту определяют так, чтобы провода не контактировали с животными или людьми. Также можно организовать подведение под землей. Этот способ сложнее, но гораздо безопаснее. Необходим выкопать траншею и проложить в ней кабель через трубу ПНД. Вывод проводов делают под распределительным щитком. После того, как способ проведения электричества определен, составляют подробный план. В схеме должны быть определены все линии и узлы запитки

Важно указать, где будет находиться бойлер, светильники, розетки, котел. Если планируется теплый пол, то обязательно обозначить это в плане

Далее делают подробный расчет всех требующихся материалов и комплектующих. После составления подробного списка, приступают к закупке.

Прокладка и соединение проводов. Щиток должен соответствовать количеству автоматов и УЗО. На каждый автомат необходимо приклеить стикер с указанием назначения. Перед установкой делают метки на стенах, как и, где будут проходить коммуникации. В бетонных или кирпичных сооружениях провода прокладывают внутри стены. Для этого делают специальные каналы или штробы, которые выдалбливают перфоратором. Кабель упаковывают в гофру или ПВХ рукав, а затем устанавливают в подготовленный канал. В смежных помещениях бани, кроме парилки, розетки можно сделать встроенные или накладные. При открытом способе прокладки, сначала по намеченным линиям крепят «рукава», а затем уже проводят в них провода.

Соединение проводов. При проведении электричества в бане, соединение проводов выполняют только через распределительные коробки. Опытные мастера рекомендуют использовать для этого влагостойкие колпачки либо клеммы. С такой работой справится даже начинающий мастер. Это саамы безопасный способ организации соединения проводов.

Пошаговая инструкция по крепежу электропроводки в бане своими руками

Перед работой должна быть готова общая схема электрификации бани. Новичкам браться за такой процесс без контроля специалиста не стоит. Делать это нужно только под четким руководством мастера, иначе это грозит коротким замыканием из-за ошибок при подключении.

Распределительную коробку, розетки, выключатели можно ставить только в сухом помещении. Подойдет предбанник, комната отдыха.

Весь процесс установки состоит из четырех этапов.

Установка электрощита

Происходит с учетом таких условий:

1. Место под монтаж ‒ сухое, хорошо проветриваемое.
2. В помещении не скапливается конденсат, нет повышенной влажности.
3. К щиту можно свободно подойти.
4. Участок помещения ярко освещается.
5. Рекомендуемая высота монтажа коробки – 1,5‒1,8 м от пола.
6. В небольших банях для однофазной проводки допустимо применять трехжильный кабель.

Разводка электрики начинается именно от центрального щита.

Он оснащается:

• вводным автоматическим выключателем;
• УЗО;
• автоматами под бойлер, электрокаменку, светильники.

Так же идет расчет мощности для каждого отдельного автомата.

Прокладка проводов

В зависимости от материала бани используется открытый или закрытый способ укладки (рассмотрено в разделе выше). Вблизи электрического часто пускают провод под интернет и телефонию.

Вывод выключателей и розеток

Когда кабель проложен, можно начинать собирать розетки, выключатели. Рекомендуемое расстояние их установки ‒ 90 см от пола. Они фиксируются во всех комнатах, кроме парной. Если элементы будут находиться вблизи парной, то лучше выбрать варианты с защитными крышками.

Монтаж освещения

Для освещения берутся приборы класса защиты IP44.

В парную, душевую ставят влагозащищенные светильники, которые крепятся на стену.

Спросом пользуются оптоволоконные лампы. Они устойчивы к перепадам температур, влажности, дают мягкий рассеянный расслабляющий свет.

Отлично смотрятся встроенные светильники, особенно когда отделка выполнена вагонкой.

Рекомендуемый материал корпуса ‒ металл, плафоны лучше брать из стекла. Такие требования к светильникам в парной. В остальных помещениях ограничений в выборе осветительных приборов нет.

Нормы по освещению бань и саун

Прежде всего давайте остановимся на нормах, которые предъявляют нормативные документы к освещению бань и саун. Как известно баня состоит из как минимум двух помещений парной и моечной. Но в большинстве случаев в бане еще имеется комната отдыха, а иногда и бассейн. И нормы освещенности всех этих элементов бани разительно отличаются.

Нормы освещения парилки

Итак:

• Освещение в парилке бани должно быть не меньше 75 лк. При этом нормируемой поверхностью является пол помещения. Поэтому даже если вы любитель полутьмы в парилке вам следует учитывать этот факт. Кстати такой же норматив действует по отношению к моечным, душевым и раздевальным помещениям в бане.
• В банной комнате отдыха должна быть достаточно комфортная атмосфера. Поэтому здесь нормой освещения является 150 лк. При этом интересно то, что данная освещенность должна быть обеспечена на высоте 0,8 метра над полом. То есть примерно на уровне стола или колен сидящего человека.
• Если у вас в бане планируется установка бассейна, то его вы должны осветить на уровне 100 лк. Этого должно быть достаточно для комфортного плаванья и выхода из бассейна.

Если вы собираетесь делать электрическую сеть в бане своими руками, то для вас будет интересным и нормы по уровню защиты светильников, устанавливаемых в бане. В этом нам поможет п.2.30 ВСН 59 – 88.

Согласно этих норм в парной бани допускается применять лампы накаливания, люминесцентные и даже газоразрядные лампы с уровнем защиты не ниже IP Но по уровню защиты есть другие ограничения которые мы рассмотрим ниже. В то же время рекомендуется применять лампы накаливания или люминесцентные лампы. И не верти тем, кто рассказывает, что люминесцентные лампы от такой температуры могут взорваться.

Кстати, освещение в бане парилке и моечных сейчас часто реализуют за счет специальных противотуманных светильников. Они имеют специальное матовое стекло и даже при густом паре создают должную освещенность помещения.

Правильное освещение в бане

Для освещения бассейнов так же допускается применять любые лампы с уровнем защиты не ниже IP А вот рекомендуется применять именно лампы накаливания. Для освещения зон отдыха, раздевалок и других подобных помещений можно применять любые светильники с любым уровнем защиты. Ведь эти помещения не относятся к особо влажным или жарким.

Особенности подведения электрики в парилку

В большинстве случаев баня строится недалеко от жилого дома. Для банной проводки требуется отдельный автомат на распределительном щитке. Прокладка электрики осуществляется двумя способами:

Подземным. Для прокладки кабеля заготавливается специальный короб под землей, прокладываемый через специальные отверстия в фундаменте на высоте около полуметра. Трубы входа в баню должны превышать по размеру сечение электрокабеля в 2 раза.

Подбирайте лампы, рассчитанные на высокие температуры

Наземным. Проводка тянется по воздуху на высоте не менее 2,5 метров и заводится в помещение через стенное отверстие либо кровлю. Кабель используется голый или же самонесущий. Второй вид более надежен и практичен.

Моечная комната, бассейн

Лучшим материалом для электропроводки являются медные многожильные провода в виде кабеля, когда жила провода имеет двойную защиту

В данном случае требуется максимально яркое освещение. Ввиду приемлемых климатических условий возможно использование светодиодных и люминесцентных ламп, лент, а также разноцветной подсветки для джакузи.

При этом недопустима установка переключателей и розеток там, где на них может попасть вода (рядом с бассейном, душем и проч.). Класс всего используемого оборудования должен быть выше ІР-44 («брызгозащищенные» светильники), но как уже говорилось, по возможности устройства лучше вынести в предбанник.

Освещение в моечной

Оптимальным вариантом для моечной комнаты являются светодиодные ленты класса ІР-68, которые питаются от низкого напряжения (12 Вт). Характерно, что их можно устанавливать в воде.

Светодиодная лента 12V IP68
