Сварочные работы без проблем: изготовление магнитного уголка

Разновидности изделий

• угольники;
• универсальные приспособления.

Наиболее простую конструкцию и большую популярность имеет первый вариант. С помощью этих изделий для сварки можно с лёгкостью закрепить 2 детали под определённым углом. Диапазон доступных значений зависит от формы самого магнита:

• стреловидная (возможность установить детали под углом 45°, 90° и 135°);
• треугольная (аналогично предыдущему);
• шестиугольная (30°, 45°, 60°, 75°, 90° и 135°).

Перейдём ко второй группе. Как понятно из названия, универсальные приспособления обладают большей функциональностью и возможностью применения. Принцип использования довольно прост: с помощью магнитов и соединяющих деталей создаётся угол с необходимым градусом. Соединяющие детали могут иметь плоскую, угловатую либо цилиндрическую форму. Благодаря этому можно скрепить 2 изделия в нестандартном положении, например, под углом 27°.

Главное преимущество подобных устройств для сварки заключается в возможности фиксирования деталей под нестандартным углом. Если сравнивать универсальные приспособления с другими изделиями, например, со струбцинами, то магнитные разновидности имеют куда больше возможностей вкупе с простотой эксплуатации.

Несколько советов при выборе магнита

Приобретать магнитные изделия рекомендуется после тщательного анализа. К примеру, зачем покупать дорогое устройство, если оно будет использоваться редко, а основная наценка идёт за известный бренд? Поэтому при выборе магнита следует использовать несколько простых правил.

1. Влияние на состояние дуги. Практически все модели не оказывают какого-либо влияния на сварочную дугу. Тем не менее наиболее бюджетные товары (особенно из Китая) могут не обладать этим свойством. Следовательно, не рекомендуется покупать самую дешёвую модель.
2. Чем больше мощность магнитного поля, тем лучше. Самые лучшие разновидности могут без труда удерживать объекты весом в 35 кг.
3. Количество углов. Аналогично предыдущему пункту — чем больше, тем лучше.
4. Если финансы позволяют, стоит приобрести устройство с активатором магнита.
5. При необходимости сварки сложных конструкций, рекомендуется покупать универсальные приспособления.

Магнитные изделия — довольно интересные устройства. Они позволяют установить и зафиксировать металлическую деталь без труда. Таким образом, можно выполнять сварку в одиночку, без помощи второго человека. Однако приобретение некачественного или неподходящего магнита способно разрушить не только приятные эмоции, но и металлическую конструкцию.

https://youtube.com/watch?v=0f1AXKaKjbE

Чем хороши магнитные угольники

1. Позволяют работать с круглыми трубами, прямоугольного сечения, с листовым металлом и изделиями сложной формы;
2. Хорошее приспособление имеет ряд стандартных углов – 45, 90,135, 30 и 60 градусов, также есть модели универсальные, способные удерживать детали под любым углом;
3. Быстрый крепеж, в отличие от струбцин уголок достаточно прислонить к деталям он сам зафиксируется;
4. Упрощение процесса сваривания, происходит за счет отсутствия необходимости использовать помощника для сварщика, плюс возможность регулировать расположение свариваемых частей после их закрепления;
5. Приспособление может работать в любых плоскостях, под любым углом и на любых поверхностях;
6. Благодаря предустановленным шаблонным углам облегчается работа с поточными изделиями.

Стоит также отметить, что для большинства сварочных работ подобная деталь является не просто рекомендацией, а неотъемлемой частью рабочего процесса.

Цели использования

Магнитные крепежи используются для достижения следующих целей:

• Удобного закрепления деталей и упрощения их монтажа;
• Правильного позиционирования свариваемых плоскостей;
• Быстрой сборки конструкций;
• Установки определённых углов для соединяемых изделий;
• Аккуратной и точной сварки, позволяющей избежать грубых ошибок;
• Эффективной замены громоздких зажимов и струбцин.

Сварочные магниты позволяют регулировать крепёж и сборку элементов в соответствии с условиями работы. Они имеют силу сцепления от 10 до 50 килограмм и дают возможность работать как с фасонными изделиями, так и с листовым металлом. Основными достоинствами таких устройств являются такие важные факторы, как сокращение периода на подготовку изделий к свариванию и снижение трудоёмкости рабочего процесса.

Магнитный уголок для сварки — преимущество, выбор, типы

Сварка металлических конструкций становится проще и точнее. Используя магнитный угольник для сварки, мастер обеспечивает точность стыковки двух изделий, а соответственно и точность сборки всей конструкции. Поэтому специалисты сами используют этот инструмент, выполняя сварочные работы, и советуют приобрести его начинающим сварщикам.

Преимущества работ с магнитным угольником

Магнитный уголок для сварки используется и для разовых сварочных операций, и для поточных работ. Вот преимущества его использования:

• С помощью угольника производится крепление двух стыкующихся элементов, что освобождает сварщика от поддержки одного из них. А это свобода действия, плюс удобство выполняемых операций.
• С помощью магнитного угольника фиксация двух деталей производится четко, соответственно сварочный шов будет аккуратно проварен, что в конечном итоге повысит его качественные показатели. Поэтому, проводя сварку металлических конструкций повышенной точности, магнит для сварки – это уже не совет или рекомендация, это необходимость.
• Минимизация трудозатрат, особенно это касается работ, связанных с изготовлением сложных конструкций. Нет необходимости использовать труд двух работников: сварщика и помощника. Сам сварщик все сделает как надо. Особенно это заметно, когда производится большой объем сварочных работ.
• С помощью магнита производится фиксация деталей, расположенные в разных плоскостях.
• Кроме сварки магнитный угольник может быть использован при разметке, резке стальных элементов, прочно удерживая их по месту установки.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

• отключаемые;
• с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Внимание! Этот вид сварочных магнитов может выдерживать вес детали до 35 кг в подвешенном положении. Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля

Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества

Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Магнитный держатель своими руками

Если вы не нашли подходящего варианта сварочного фиксатора в магазине или стеснены в средствах, нужный магнит для сварки можно соорудить самостоятельно.

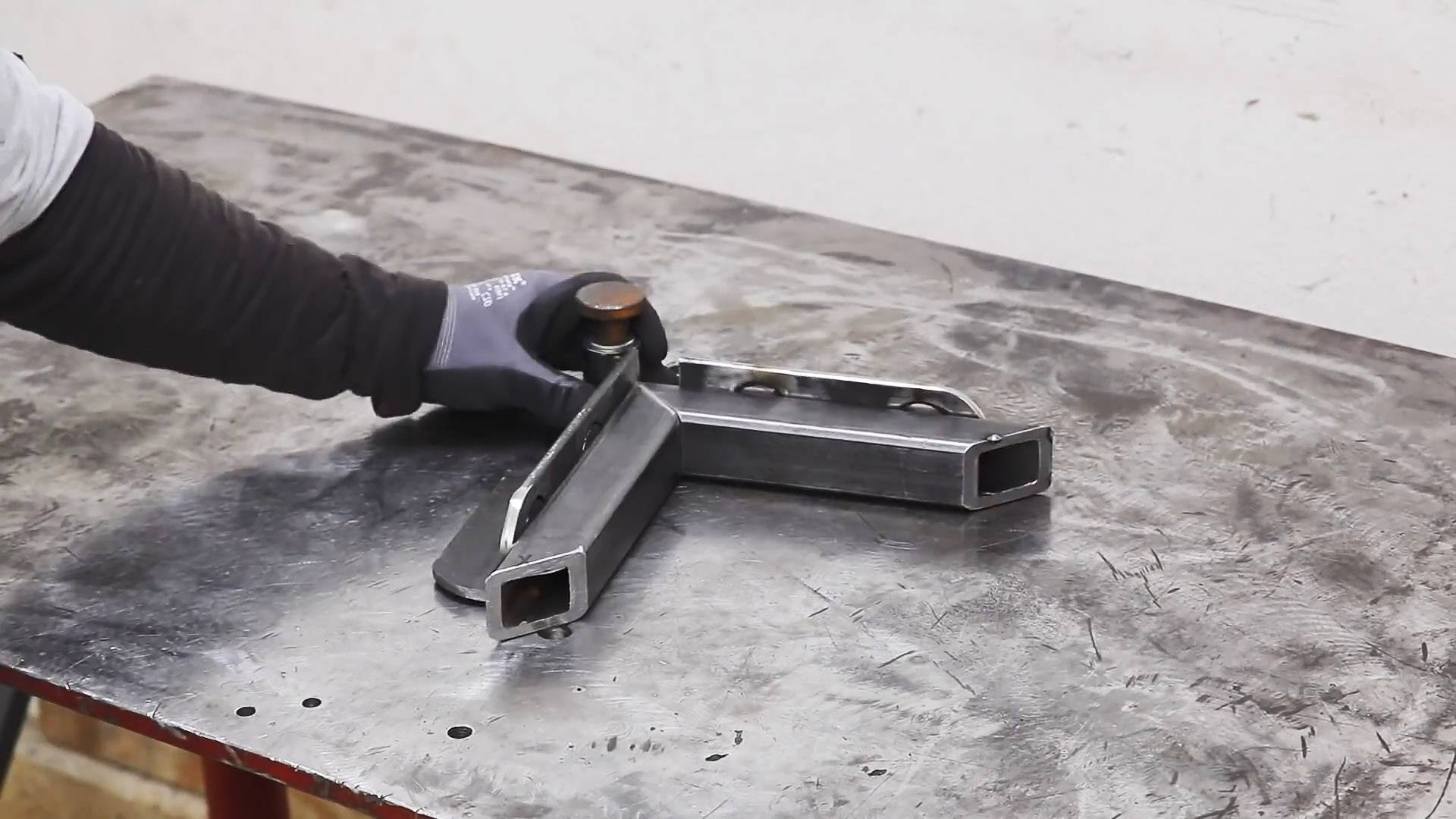

Работа с магнитным угольником.

Сделать своими руками магнитный угол для сварки — отличная идея по трем причинам:

• Это реальная экономия средства
• Это будет приспособление, подходящее именно для ваших технических нужд.
• Это весьма несложное устройство, сделать которое вполне реально даже без особого практического опыта.

Что вам понадобится:

• магнит любой формы, но предпочтительнее круглой с толщиной около 15-ти мм;
• лист из стали толщиной 2 мм;
• болты М6 с гайками.

Угольник для сварки с отключением.

Советы и этапы изготовления сварочного угольника следующие:

Это устройство лучше всего делать из стали вручную, с помощью болгарки или лазера. Главное – выпилить шаблоны с чрезвычайно точными углами на рабочей плоскости. Шаблонов должно быть два. Их размер должен быть больше диаметра магнита

Особое внимание уделяем размеру и шлифовке углов – от этого будет зависеть качество вашего угольника. Хорошо отшлифовать не помешает всю поверхность: если останется ржавчина или какие-либо дефекты, снизится сила действия магнита.

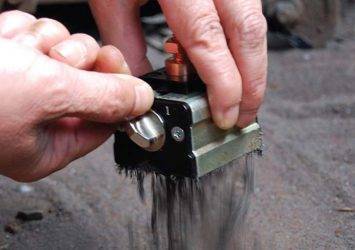

Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Избавиться от этого можно с помощью проставки – специальной детали из манеры, которая должны быть немного меньше по периметру, чем сам стальной уголок. Такая проставка добавит держателю дополнительную жесткость, что вам не помешает. В ней проделывается специальное сквозное отверстие.
Магнит может быть разной формы. Его помещают внутрь. Он ни в коем случае не должен выступать за края стальных пластин. Для его фиксации нужно сделать четыре отверстия: одно посередине и остальные три – по краям.
Финальный этап сборки – аккуратное складывание слоев нашего «бутерброда», которые можно зафиксировать или клеем, или металлическими заклёпками. Самым надежным способом будут болты М6. Гайки следует поместить не только на концы болтов, но и между слоями. Хвостики болтов, выступающие на гайки, нужно обрезать болгаркой.

Следует помнить о свойствах магнита. Если вы поместили в угольник обычный, а не жаростойкий ферритный экземпляр, то под действием высоких температур он может утратить свои свойства. Об этом нужно помнить и контролировать.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

• болгарка;
• электродрель;
• сверло по металлу;
• заклёпочник;
• угольник;
• напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

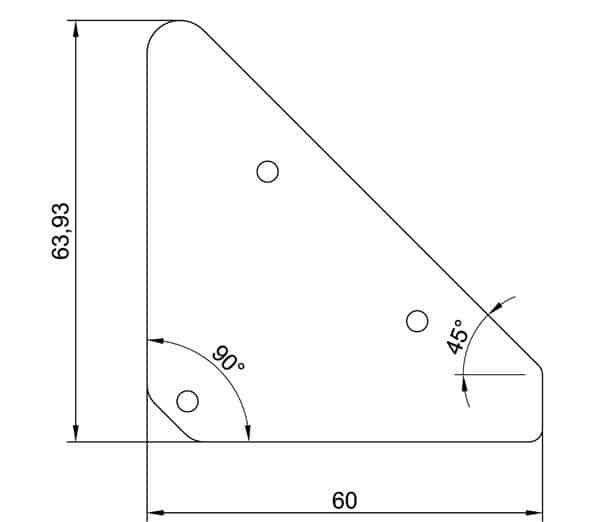

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Отключаемый магнит своими руками — Справочник металлиста

Зачастую, для проведения качественных работ по сварке одной только сноровки бывает недостаточно, именно поэтому используются различные вспомогательные приспособления, например магнитный уголок. Он предназначен для фиксации металлических деталей во время сварочных работ, при пайке или сборке конструкций, а хороший хозяин найдет еще десяток применений этой конструкции.

Чем хороши магнитные угольники

1. Позволяют работать с круглыми трубами, прямоугольного сечения, с листовым металлом и изделиями сложной формы;
2. Хорошее приспособление имеет ряд стандартных углов – 45, 90,135, 30 и 60 градусов, также есть модели универсальные, способные удерживать детали под любым углом;
3. Быстрый крепеж, в отличие от струбцин уголок достаточно прислонить к деталям он сам зафиксируется;
4. Упрощение процесса сваривания, происходит за счет отсутствия необходимости использовать помощника для сварщика, плюс возможность регулировать расположение свариваемых частей после их закрепления;
5. Приспособление может работать в любых плоскостях, под любым углом и на любых поверхностях;
6. Благодаря предустановленным шаблонным углам облегчается работа с поточными изделиями.

Стоит также отметить, что для большинства сварочных работ подобная деталь является не просто рекомендацией, а неотъемлемой частью рабочего процесса.

Как выбрать подходящую модель

Прежде всего следует решить, как вы будете использовать держатель. Если он необходим для разового использования, то подойдет самый дешевый вариант, который пригодится и в будущем, но не ударит по карману.

Тем, кто на постоянной основе работает со сварочным оборудованием подойдут модели с большим количеством предустановленных углов и недорогие универсальные модели, позволяющие самостоятельно устанавливать и фиксировать угол.

Для профессионального использования или комплектации небольшой мастерской стоит приобрести комплект магнитов, с высокой степенью удержания.

Очень часто в работе одним магнитом не обойтись, поэтому наличие целого, даже минимального, набора значительно облегчит работу сварщика.

Следующий параметр – сила удержания. Чем сильней магнит, тем тяжелее детали можно использовать в работе, тем дольше он будет сохранять удерживающие свойства и лучше фиксировать детали.

Качество магнита – параметр, про который большинство молодых сварщиков забывают.

Здесь нам важно, чтобы магнит смог долго сохранять свои свойства и что более важно — не портился при нагревании. Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов

Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов.

Виды магнитных уголков для сварки. Как сделать держатель своими руками

Во время проведения сварочных работ небольших металлических деталей бывает непросто удержать их в неподвижном состоянии. Для фиксации элементов в этом случае сварщику наиболее часто приходится прибегать к применению дополнительных механизмов и приспособлений, чтобы во время сварки детали не смещались.

Применение тисков и струбцин позволяет отлично справляются с этой задачей, но основной недостаток таких изделий заключается в необходимости осуществлять большое количество дополнительных движений для установки детали в статичном положении. А также в невозможности зафиксировать детали под определённым углом.

Магнитный держатель для сварки лишён таких недостатков, поэтому если часто приходится осуществлять сваривание деталей таким образом, то рекомендуется приобрести или изготовить самостоятельно данное устройство.

Стоит ли покупать?

Ответ на этот вопрос может дать лишь мастер, выполняющий работы. Для начинающего сварщика, который только начал профессиональную карьеру данное приспособление способно существенно облегчить жизнь.

Если специалист работает преимущественно с цветными металлами, магнитный зажим, скорее всего, не пригодится.

У опытных работников имеется набор разнообразных фиксаторов на все случаи жизни, включая и данный прибор.

Стоимость устройства достаточно велика. При наличии знаний в области электротехники можно попытаться сделать его самому. Технология и процесс изготовления будет рассмотрен ниже.

Разновидности сварочных приспособлений

Зачем используются магнитные аксессуары в сварочных работах? Технология соединения деталей путем варки может потребовать от сварщика, например, размещения разных заготовок под углами от 30 до 90 градусов или же точной ориентации краев в одной плоскости. Особенно полезны такие магниты для сварки металлоконструкций из профильных труб. Добиться отменного качества можно только с использованием разного рода уголков и держателей.

Чаще всего в сварочной практике потребуются такие приспособления:

• Магнитные уголки (постоянные и отключаемые).
• Закрепляющие устройства (для фиксации в одном положении).
• Струбцины (используют для прижима деталей).
• Распорки (для создания зазоров).

Магнитные уголки

Главное преимущество такого приспособления в том, что они позволяют сократить время на подготовку деталей к свариванию. Магнитный уголок для сварки позволяет:

Способы применения

• Снизить трудоемкость процесса. Не нужно долго возиться с закреплением деталей.
• Возможность фиксировать части изделия практически под любым углом.
• Компактность приспособлений упрощает работу с ними.
• Автоматизировать процесс сварки. Отключаемые магниты позволяют быстро соединить и отсоединить крепеж.

Самые элементарные изделия имеют простые сварные соединения, но чаще они имеют сложные конфигурации и формы швов. Да и точность при такой работе никто не отменяет. Поэтому часто используют магнитные приспособления с различным функционалом: фиксированными и регулируемыми углами или же постоянные и отключаемые магнитные системы.

Конструкция постоянных магнитных уголков проста. Это две пластины из металла с расположенным между ними магнитом. Самая распространенная форма в виде домика с двускатной крышей, срезанным коньком и круглое отверстие посередине. Также есть и другие, для варки во всех трех координатах пространства, или попроще – четырехгранные или многогранники, а также цилиндры.

Отключаемые магниты

Магнитный держатель для сварки может быть как постоянным, так и отключаемым. Они позволяют закрепить детали включением.

Их преимущество в том, что отключаемый магнит для сварки можно снять одним поворотом выключателя, после фиксации деталей точками сварки. Также это упрощает чистку магнита от стружки и мелких обрезков (в отличие от постоянного магнита).

Также все магнитные угольники могут быть стандартными или универсальными. Если стандартные имеют точно фиксированные углы, то универсальные позволят сварить две детали под углом, например, в 32 градуса.

Струбцины

Это приспособление предназначено для стягивания двух частей между собой и временной их фиксации.

Самая распространенная форма это в виде перевернутой на бок буквы «п». Одна сторона служит постоянным фиксатором, а с другой имеется винтовой прижим с резьбой.

Размер деталей, которые можно зафиксировать струбцинами, ограничивается их параметрами.

Такие прижимные устройства будут полезны не только при сварочных, но и в других видах слесарных работ.

Использование простое — детали размещаются в струбцине и затягиваются винтом.

Распорки

Для создания зазоров между свариваемыми частями изделия можно сделать элементарную распорку с куска трубы или арматуры. Но, чтобы сократить время подготовки, можно воспользоваться фабричной продукцией.

Принцип работы таких приспособлений, как и струбцин, основан на винтовой резьбе. Только функционирующих, наоборот, на разжимание.

Это интересно: Угловая струбцина для сварки — как выбрать и использовать на практике?

Разновидности магнитов для сварки

Главной задачей сварочных работ является создание шва, который по своим характеристикам не уступал бы качеству материала соединяемых деталей. Чтобы добиться достойных показателей в процессе работ необходимо использовать разного рода устройства и приспособления.

Вот 7 самых популярных из них:

• Магнитные уголки. Это приспособление представляет собой конструкцию из двух металлических пластин и магнита между ними. В середине устройства вырезано круглое отверстие. Углы магнита могут быть фиксированными или регулируемыми.
• Отключаемые магниты. Данный крепёж позволяет фиксировать соединяемые детали при помощи активатора магнитного поля. После завершения сварных операций устройство такого типа можно снять одним поворотом выключателя. Магнит быстро и легко очищается от стружки и металлических частиц.
• Струбцины. Устройство такого типа позволяет стягивать между собой свариваемые элементы. Его внешняя сторона используется в качестве фиксирующего компонента, а внутренняя часть, как прижимное приспособление. Использовать такое устройство довольно просто — соединяемые изделия помещаются в струбцину, после чего затягиваются винтом.
• Распорки. Это простейшее приспособление, позволяющее исправлять дефекты кромок у собираемых изделий. Они способны придать деталям необходимую форму и устранить местные недостатки. Принцип действия у распорки имеет схожесть с функционированием струбцины, но в отличие от последней он работает не на стягивание, а на разжимание.
• Установочные магниты. Данное устройство может обладать монолитной формой либо иметь сложную конструкцию с возможностью изменения углов. Оно предназначено для установки рабочих элементов в определённую позицию. Соединяемые детали фиксируются в требуемом положении, после чего свариваются в готовое изделие. Одной из его функций может быть способность отключения крепежа. После нажатия кнопки отключения, магниты приспособления уменьшают своё воздействие, и устройство можно легко переместить в другое место.
• Закрепляющие устройства. Эти приспособления предназначены для фиксации свариваемых деталей в необходимом положении. Делается это для того, чтобы не допустить смещения или деформации изделий. К таким устройствам относятся зажимы, прижимы и стяжки.
• Установочно-крепёжные изделия. Устройства такого рода выполняют комплексный подход к установке свариваемых деталей в определённое положение и их последующее закрепление. В этом случае достаточно поместить изделия в приспособление и стянуть их между собой при помощи винтов. Детали можно скреплять как в одной, так и в двух плоскостях. Чтобы было удобно извлекать конструкцию после сварки, один из крепёжных элементов выполнен в виде поворотного механизма.
