Подсветка потолка светодиодной лентой

Способы подсветки потолка – размещение светодиодной ленты

Подсветка потолка с применением светодиодных лент является самым распространенным способом светодизайна. Собрать подсветку доступно каждому желающему, имеющему минимум технических знаний. Достаточно приобрести сборку из светодиодной ленты, блока питания и контроллера для регулировки яркости и цвета

Вариантов сборки множество, поэтому в статье, в основном, уделяется внимание самому популярному и в техническом отношении самому сложному способу – установке подсветки на натяжном и подвесном потолке

Скрытая подсветка потолка

Сначала определяют место установки светодиодной подсветки. Обычно ее выполняют скрытой – ленту скрывают, видны только лучи света. Особенности конструкции потолка играют решающую роль в выборе места

Также принимают во внимание расстояние между источником света и освещаемым объектом. Близко к потолку размещать светодиоды не следует, иначе может получиться, что свет будет не однородным, а в виде отдельных точек

Продумывают также, где вмонтировать источник питания, который бывает различных размеров в зависимости от характеристик конструкции.

Всего известны и применяются несколько способов подсветки:

• контурная – лента размещается на полке, от направленных вверх лучей образуется сплошная полоса;
• направленная – установленные на откосе диоды образуют расходящиеся лучи на потолке;
• точечная – освещение направлено с потолка вниз;
• фигурная – применяются небольшие плафоны, из которых лучи света направлены в разные стороны.

Краткая суть статьи

1. Светодиодные потолочные лампы широко применяются в современном интерьере.  Если вы хотите сделать эффектную декоративную подсветку потолка, то светодиодные ленты здесь незаменимы.
2. Это очень красивый и экономичный вариант организации освещения, который может служить, как декором, так и основным источником света.
3. Есть диода самых  разных цветовых оттенков, потому подсветку можно подобрать под любой интерьер.
4. Установка светодиодных полос предельно проста – нужно отклеить защитное покрытие на ленте и прижать ее к нужной поверхности. Также вам понадобится блок питания и диммер – для регулировки интенсивности света.

Критерии выбора расходных материалов.

Существуют разные строительные материалы для монтажа светодиодов. Рассмотрим их.

Потолочный плинтус.

К выбору багет нужно подходить ответственно. Закупать потолочный плинтус для подсветки оптом выгоднее при любом объеме запланированных работ. Планки из дерева, пластика и полиуретана не подойдут. Для монтажа светодиодных ламп необходимы жаростойкие, негорючие багеты изготовленные, например, из пенопласта, полиуретана, дюрополимера или пенополистирола.

Багеты бывают разной формы. Обычные плотно входят в угол между потолком и стеной. Для монтажа светодиодов подойдет потолочный плинтус с выемкой на внутренней стороне. В нее укладываются как ленточные лампы, так и проводка для них. Там же можно установить другие осветительные приборы.

Светодиодная лента.

Ассортимент светодиодов очень велик. Для начала следует представить, каким должен быть результат дизайнерского проекта

Существуют критерии, на которые нужно обратить внимание, при выборе светодиодных ламп:

• Плотность на 1 м. От того, какую роль играют лампы, декоративную или осветительную, подбирается и плотность. Обычно используют лампы с 30, 60, 120 и 240 светодиодами/метр.
• Цвет. Одноцветные светодиоды можно подобрать различных оттенков. В продаже можно встретить и разноцветные модели лент, где цвета переключаются с помощью специального пульта.
• Тип. Светодиодные ленты отличаются числом кристаллов и габаритами диодов. Обычно выбирают тип SMD 3525 или SMD 5050.

Примеры оформления в различных стилях

Правильно подобранный световой дизайн потолка, способен гармонично вписаться в любое стилевое направление.

• Классика. Данный стиль подразумевает потолочные модели с мягким, но при этом достаточно ярким светом. Они помогают подчеркнуть безупречную, торжественную и величественную атмосферу классического интерьера.
• Современный. Лаконичные изделия в светлых тонах в сочетании с современными, простыми и стильными светильниками являются неотъемлемой частью современного стиля.
• Минимализм. Потолочный светодизайн в холодных оттенках органично дополнит минималистический стиль, подчеркнет его концепцию и не будет притягивать на себя лишнего внимания.
• Хай-тек. Геометрические формы потолков с простыми моделями светильников придадут стилю хай-тек продуманности и завершенности.
• Лофт. Светодиодная лента или споты с индустриальным дизайном, на потолочной плоскости, привнесут в сдержанный лофт своеобразной легкости и пространственной глубины.

На фото потолок геометрической формы с подсветкой в спальне в стиле хай-тек.

Подготовка каркаса для подсветки

Каркас из жестких оцинкованных профилей

Нижний уровень каркаса устанавливается на расстоянии не менее10 см от плит.

Замер отступа

Прикрепить на первом уровне лист гипсокартона.

Монтаж 1-ого уровня

К первому уровню крепится металлический каркас второго уровня, таким образом, чтобы расстояние между нищей (полкой) для СДЛи 1 уровнем составляло от 50 от 150 мм.

Монтаж 2-ого уровня

• Листами гипсокартона формируется ниша для светодиодной ленты.
• Провода, питающие СДЛ, временно (до её подключения) фиксируются скотчем/изолентой к поверхности гипсокартона в месте их ввода.

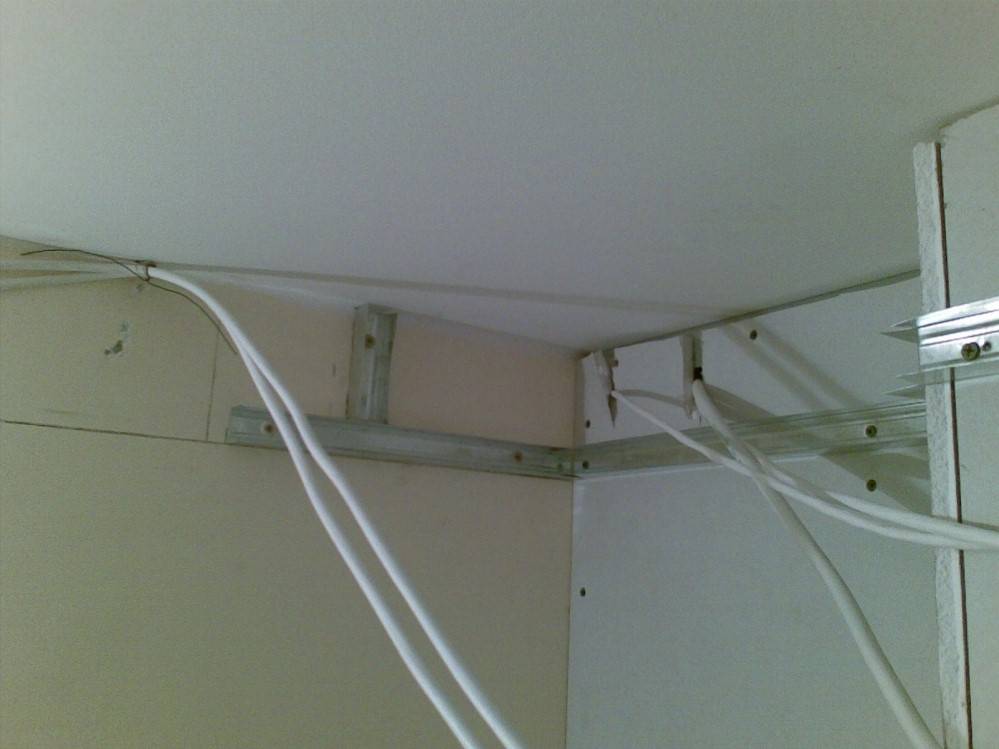

Место крепления питающих проводов

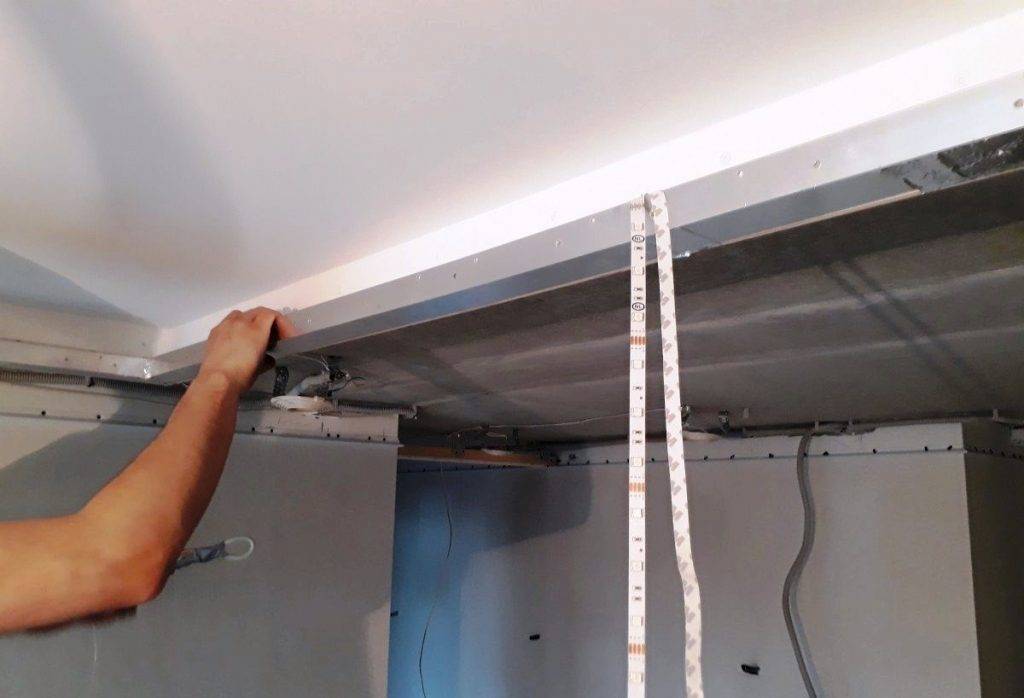

После окончания всех отделочных и покрасочных работ прокладывается СДЛ и подключается к источнику питания.

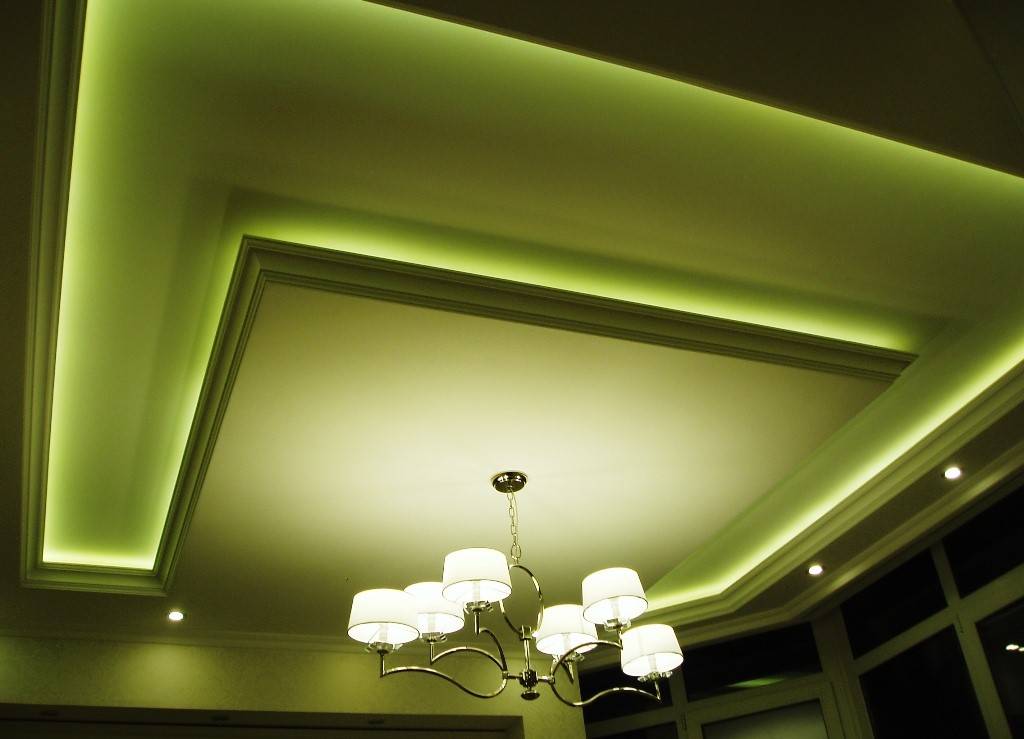

Освещение двухуровневого потолка

Лучшие светодиодные ленты для подсветки потолка

В продаже есть много вариантов, поэтому выбрать бывает непросто. Предварительно надо разобраться с яркостью, чтобы понимать, какая мощность потребуется. Она зависит от количества светодиодов на метр и их размера. Что касается разновидностей, лучше всего использовать такие варианты:

1. Однотонная, лучше всего подойдет для общего освещения или белой подсветки ниш и карнизов. Горит ярко, качество света хорошее.
2. RGB-лента – сочетание трех цветов светодиодов: красного, зеленого и синего. За счет изменения их яркости и интенсивности можно добиться разных оттенков и даже сделать белый свет. Но по качеству он будет на порядок хуже, чем у однотонного варианта.
3. RGBW состоит не только из цветных диодов, есть белый, который горит ярким холодным светом (примерно 6000 К). Можно использовать как для подсветки, так и для освещения, но из-за высокой яркости оно подойдет не всем.
4. RGBWW – решение, в котором добавлен еще один белый светодиод с теплым светом (2400-2700 К). Можно использовать как подсветку и как основной свет, ведь яркость можно отрегулировать как угодно.

RGBWW – самый совершенный вариант для освещения помещений.

Если надо совместить основной свет и декоративную подсветку, можно проложить две ленты рядом. Но этот вариант обойдется дороже, чем совмещенные ленты с качественным белым светом.

Особенности подсветки LED-лентой

Светодиодная лента представляет собой гибкую печатную плату шириной 1-2 см и толщиной до 3 мм, на которой на равном расстоянии друг от друга расположены светодиоды. Элементы могут иметь разные размеры и яркость. От этого, а также от расстояния между ними зависит интенсивность освещения.

Чаще всего используются светодиодные ленты с маркировкой SMD 3028, 3525 или 5050 (цифры означают длину и ширину одного кристалла). Встречаются одноцветные (тёплые и холодные белые, жёлтые, синие, красные и зелёные) и RGB, в которых тон меняется с помощью контроллера.

Чем чаще расположены диоды, тем равномернее и ярче свечение. Для декоративной подсветки подойдут ленты с 30 или 60 элементами на метр, а для функциональной — 120 и 240.

Также LED-ленты различаются по степени влагозащищённости, которая обозначается цифрами рядом с показателем IP: чем выше, тем надёжнее. Для жилых комнат, таких как спальня или гостиная, достаточно IP33 или даже IP20. Для кухонь, ванных и санузлов применяются изделия с влагозащитой и силиконовым покрытием (IP65), для бассейнов — с прозрачным кожухом (IP68).

Выпускаются ленты разной мощности: на 12, 24 или 220В. Последний вариант подключается напрямую к сети, потому монтаж проще и дешевле. Но получится просто подсветка, без каких-либо эффектов.

Чтобы регулировать яркость и цвет, используют маломощные ленты и подключают их через контроллер, снижающий напряжение. Этот вариант не только имеет больше декоративных возможностей, но и экономнее расходует электричество.

Ленты всех видов продаются в бухтах по 5 метров. Их делят на полосы нужного размера, для этого через каждые 3 диода находится место разреза. Чем длиннее участок, тем мощнее необходим блок питания. Размеры тоже увеличиваются, так что спрятать его сложнее. Часто используют несколько более коротких отрезков, подключенных к маленьким адаптерам.

Класс IP защиты

Следующий шаг подбора блока питания для светодиодной ленты заключается в выборе класса ip защиты. Этот параметр показывает, насколько драйвер защищен от внешних воздействий, то есть пыли, грязи и влаги.

Блоки питания выпускают со следующими классами защиты:

• IP20-33 – открытые БП с минимальной защитой. Такие модели обычно имеют перфорированный (дырявый) корпус, из которого хорошо отводится тепло. Эти драйвера подходят только для сухих отапливаемых помещений, но даже в таком случае это не лучший вариант, так как внутренние части прибора не защищены от пыли, мелких предметов, шерсти домашних животных и т. п. Все это негативно влияет на систему в целом. Зато открытые драйверы наиболее экономичные.

IP65 – закрытые БП (обычно в пластиковом корпусе). Такой вариант хорошо подходит для размещения внутри помещений или автомобилей. Такой драйвер внешне напоминает БП от ноутбука. Прибор хорошо защищен от проникновения воды под любым углом, поэтому подходит для комнат с высокой влажностью. Если собираетесь организовать подсветку в ванне или на кухне, стоит купить как раз такой драйвер. Но трансформатор с классом ip65 нельзя использовать для наружного применения и погружения под воду.
IP67-68 – герметичные БП с максимальной защитой. Корпус обычно выполнен из алюминия и полностью герметичен. Попадание влаги или пыли ему не грозит, благодаря чему трансформатор одинаково хорошо подходит для размещения внутри и снаружи зданий. Такие драйвера используют для подсветки наружных рекламных вывесок, фасадов зданий, а также в условиях очень высокой влажности. Устройства выдерживают погружение под воду на определенную глубину и время, а также работают при широком диапазоне температур от -25 до +85 градусов.

Таким образом, выбор блока питания для светодиодной ленты в данном случае зависит от условий размещения. Если вы организуете подсветку на улице или в комнатах с высоким уровнем влажности, стоит однозначно выбирать герметичный прибор. А для закрытых помещений с нормальной влажностью можно сэкономить и взять открытый БП.

Рекомендации экспертов по установке светодиодной ленты

Чтобы результат установки светодиодной ленты на потолке оправдал ожидания, следует прислушиваться к советам профессиональных мастеров. Так, эффект от прокладки освещения данной категории будет выше, если досконально соблюдать следующие нюансы и тонкости:

Если в помещении планируется организация многоуровневого освещения, до начала работ и покупке изделий следует составить рабочий проект со спецификациями и схемами сборки кабельной сети.

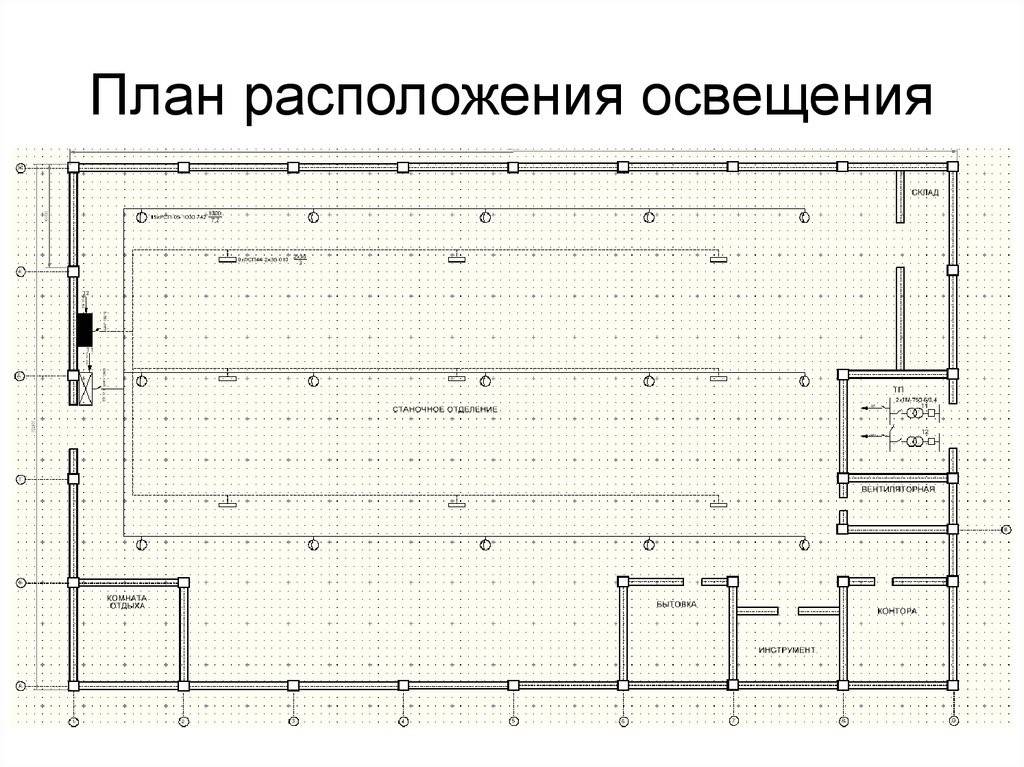

Проект освещения комнаты

Приклеивание ленты лучше вести не на побелку или гипсокартон, а на заранее смонтированный пластиковый элемент, например, полосу или уголок с глянцевой поверхностью.

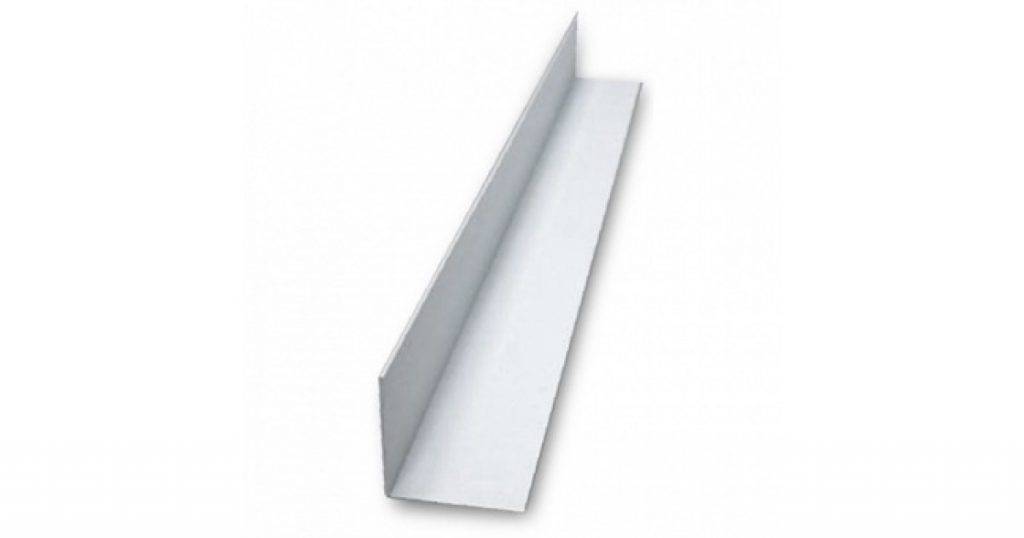

Пластиковый уголок

• Раскрой ленты проводится строго через 1 метр полосы, так как именно в этих местах размыкание контактов не приведёт к потере её работоспособности.
• При стыковке ленты из нескольких частей следует предусматривать не более 2 – 3 мест сопряжения. Если их получается больше, лучше заранее приобрести катушку с цельным изделием.
• При подключении одного ряда светодиодов можно использовать последовательную схему. Если же планируется использованием нескольких рядов ленты, то монтаж обязательно должен вестись с параллельным включением.

Несколько рядов ленты

• В одну и ту же цепь не стоит включать силовые и слаботочные приборы, так как перепады напряжения могут вывести их из строя.
• Когда монтаж ленты производится с применением механических фиксаторов, следует исключить повышенное давление на элемент. При излишнем давлении на токопроводящей канал, он начинает греться и может вызвать выгорание цепи.

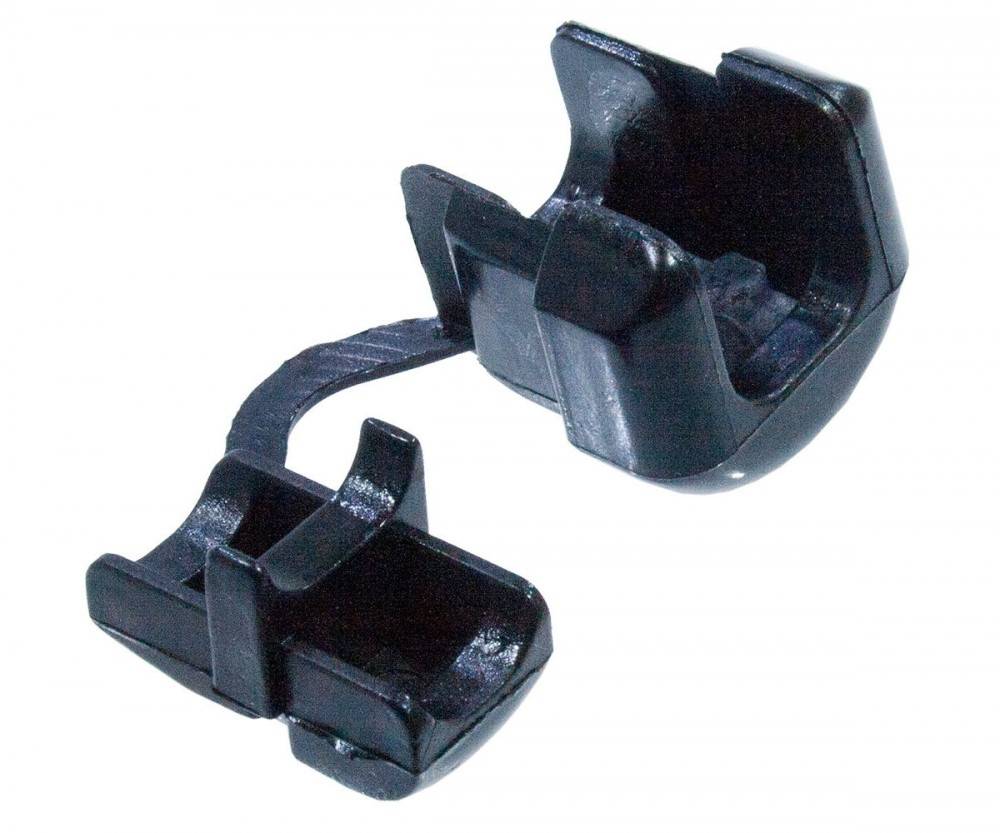

Механические фиксаторы

При соблюдении всех правил по монтажу и подключению, изделие может эксплуатироваться до 5 – 10 лет и более без необходимости ремонта и замены.

Технология монтажа

Для того чтобы светодиодная подсветка находилась на гардине, при прокладывании электрической проводки в помещении необходимо над окном поместить специальный короб из гипсокартона, в который будут помещаться кабеля. В этом коробе будет располагаться лента и трансформатор, от которого будет работать подсветка.

Затем нужно перейти к установке трансформатора. Он крепится на потолке или на стене. Крепится он, как правило, дюбелями и в таком месте, чтобы к источнику постоянного тока можно было легко подвести провода.

Прежде чем приступать к подсоединению кабелей, следует обесточить электрическую сеть.

После этого к N и L подключить питающий кабель (при этом фазный провод белого цвета подсоединяется к элементу L, а нулевой провод синего цвета – к N). Светодиодная полоса соединяется с устройством через элементы V+ и V-.

Важно! После того, как завершилась установка и соединение всех проводов к блоку питания, необходимо приступать к подсоединению трансформатора и полосы. LED полоска укрепляется с проводом, который расположен в нише

Подсветка крепится при помощи пайки. О том, как подключить светодиодную ленту своими руками, мы рассказывали подробно в отдельной статье

LED полоска укрепляется с проводом, который расположен в нише. Подсветка крепится при помощи пайки. О том, как подключить светодиодную ленту своими руками, мы рассказывали подробно в отдельной статье.

Для того чтобы штора подсвечивалась изнутри и хорошо сочеталась в интерьере, необходимо учитывать некоторые моменты:

Штора должна хорошо смотреться с освещением, а светодиодная лента не должна быть увиденной человеком, который смотрит на гардину.

Должна быть видна только подсветка, как на фото ниже: Свет не должен закрываться занавесками или другими любыми элементами. По отношению к полотну подсветка светодиодами должна обладать касательным направлением.

В соответствии с правилами пожаробезопасности, не следует располагать источник тока близко с поверхностями, которые восприимчивы к высокой температуре. Это значит, что расстояние до гардины должно быть значительным.

Что касается установки светодиодной ленты, на обратной стороне полосы есть клейкое основание, благодаря которому можно прикрепить ее к любой ровной поверхности.

Оптимальным решением будет алюминиевый профиль. Он небольшой и штора будет его прикрывать. Стандартная его длина – 2 м.

Перед поклейкой, необходимо убедиться, что светодиодная лента изолирована от алюминия. Это необходимо для того чтобы избежать короткого замыкания.

Затем нужно прикрепить ленты к двум алюминиевым профилям и припаять между ними соединительную пару проводов. После того, как осветительная лента была установлена в профиль, ее необходимо протестировать. Освещение может включаться совместно с общим светом или ее можно сделать с отдельным выключателем.

Еще один вариант установки подсветки — на карниз. В этом случае штора будет скрывать яркость света, и выглядеть более оригинально. Фото пример такого варианта расположения ленты демонстрируется ниже:

Помимо этого, штора может освещаться и точечным методом.

Как правило, такой метод используется для подчеркивания ламбрекенов

При установке светодиодов на жесткую конструкцию, внимание акцентируется на контуре. Но для его реализации необходимо быть предельно точным и аккуратным

Монтаж и подключение

Лента продается на катушках (бобинах похожих на магнитофонные). На катушке намотано 5 м. При необходимости ленту можно разрезать и спаять, получив при этом требуемый размер.

Разрезать светодиодную ленту своими руками можно только в отмеченных на ней местах. Кратность резки для разных лент может отличаться. Разрезанные ленты спаивают своими руками по такой схеме:

• Для одноцветных лент паяют два контакта «+» и «-«
• Для лент RGB паяют одноименные контакты «V+», «R», «G», «B»

Так же нельзя паять последовательно более 15 м (3 катушки). Токопроводящие дорожки не выдержат такой мощности. В таком случае надо соединять участки параллельно. Для того, чтобы не повредить основание ленты и токопроводящие дорожки ее нельзя сгибать под углом 90 град.

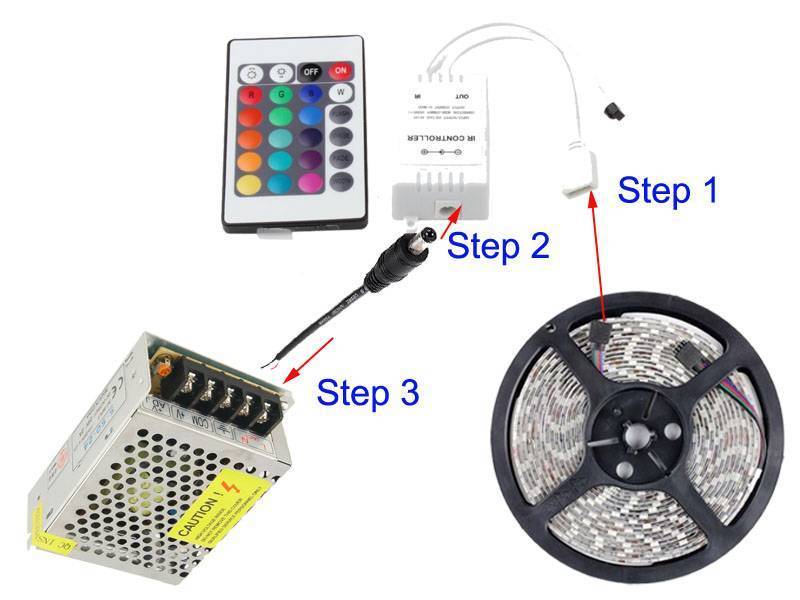

Когда LED (светодиодная) лента спаяна до нужной длины, производят подключение трансформатора и контроллера. Часто трансформатор продается без сетевого шнура, поэтому если его нет, то купите кабель освещения и вилку. Выполняют монтаж провода к клеммам L и N. При использовании ленты RGB к трансформатору подключите контроллер.

Защитная пленка на LED ленте

К контроллеру подключается светодиодная лента. Если применяете одноцветную ленту, то ее сразу подключают к трансформатору. Светодиодная подсветка потолка подключена к источнику питания и проверена на работоспособность. После этого тщательно очищают поверхность от пыли, где будет уложена подсветка.

С обратной стороны диодной ленты наклеена защитная пленка. Ее необходимо снять и приклеить ленту в короб или карман плинтуса. Монтаж диодной подсветки потолка завершен.

Можно ли изготовить коннекторы самостоятельно

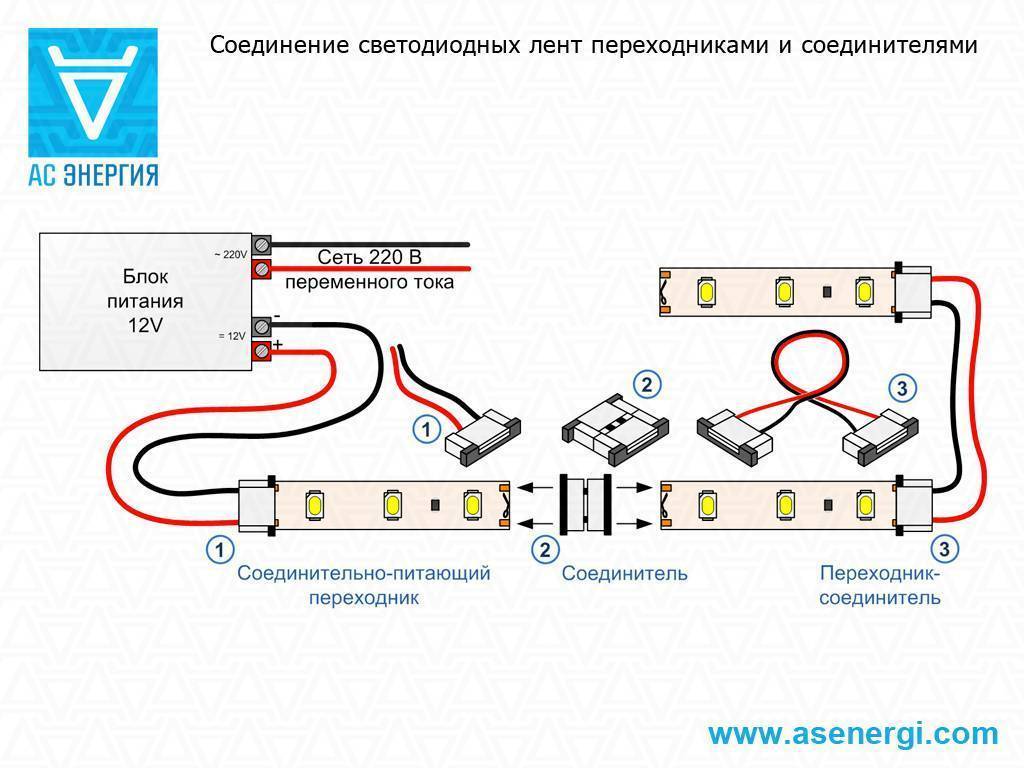

Изготовить своими руками коннектор для соединения отдельных отрезков светодиодной ленты между собой довольно трудно. А вот подключить провода питания при помощи самодельных (и совсем недорогих) приспособлений вполне возможно:

покупаем в ближайшем магазине электротоваров винтовые клеммники;

• удаляем с них ПВХ изоляцию при помощи строительного ножа;
• зачищаем контактные «пятачки» светодиодной ленты от защитного лака и делаем между ними надрез;
• вставляем получившиеся полоски в отверстия клеммников и обжимаем винты;
• то же самое проделываем с питающими проводами (предварительно зачистив их на необходимую длину);
• одеваем на места соединений термоусадочные трубки и нагреваем их с помощью зажигалки (до момента, когда произойдет плотный обжим).

На заметку! Конечно, для подключения RGB ленты к контроллеру такой метод вряд ли подойдет, а вот для монохромной (особенно шириной 10 мм) – вполне пригоден.

Виды

Можно повесить люстру на натяжной потолок, а можно сделать потолок со светодиодной подсветкой.  Рассмотрим подробнее составляющие компонентов такого вида подсветки.  При производстве используют две технологии: SMD и DIP.

Рассматривать будем первую, так как она самая распространенная на нашем рынке. В названии любой ленты присутствуют цифры, обозначающие размер кристалла в миллиметрах. Пример: SMD 3528 – размер чипа 3,5 мм x2,8 мм.

Монохромные, т. е. однородный цвет. Допустим: белый, желтый, зеленый и т. д.;

Для белых лент существует важный параметр – цветовая температура, которая варьируется от 2700 К (теплый, желтый свет) до 10000 К(холодный, с синевой).

Питающее напряжение бывает 12 В или 24 В, но второе попадается достаточно редко.

Для их питания необходим преобразователь напряжения, т. е. трансформатор 220В переменного тока в 12В постоянного.

Для управления RGB используется контроллеры, которые управляют плавным изменением яркости свечения светодиодов для каждого цвета. Большинство из них управляются дистанционным пультом, который идет в комплекте.

Примеры эффектного освещения помещений

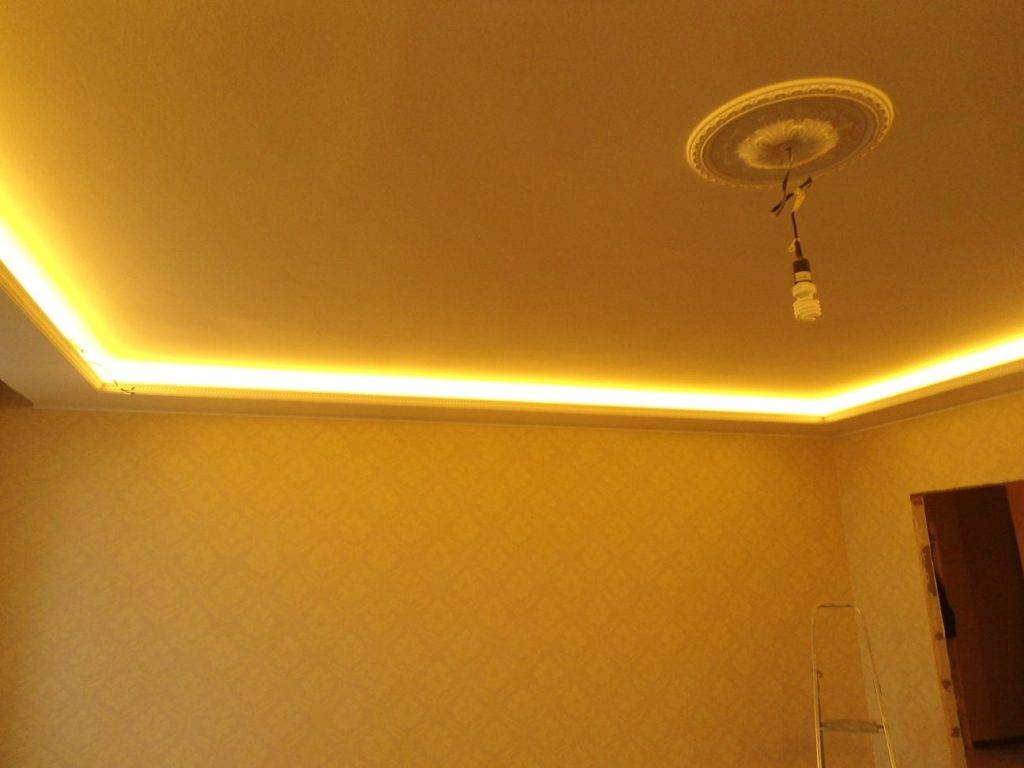

Светодиодная лента на поверхности потолка смотрится превосходно. Ее легко подобрать для интерьера в любом цветовом оформлении, а сама потолочная конструкция может насчитывать разное количество ярусов, имеющих различные формы.

Например, гибкая лента красиво выглядит в системе из двух уровней, когда нижний ярус сделан из натяжного пленочного полотна. Линии короба другого уровня из гипсокартона при этом можно делать волнообразной и изящной формы. В данном случае будет уместной установка точечных светильников, которые встроены в гипсокартонную основу.

Красивым украшением помещения станет светодиодная подсветка в подвесном потолке, состоящем из деталей правильной геометрической формы. Ленты, закрепленные на их основаниях, придадут им дополнительный объем. При использовании такого дизайнерского решения в центре потолочной поверхности можно повесить люстру из хромированного или блестящего металла.

Светодиодная лента «Стандарт»

Описание.
Хорошая,
надежная лента. Прослужит
вам 3 года и не
потеряет
яркость. Лента
выдает чистые
базовые цвета
(красный, синий,
зеленый). Но, в
отличии от
дорогих лент
класса Люкс, она
плохо их
смешивает.
Приятных, мягких
полутонов с этой
лентой вы не
получите.

Например, нет
желтого цвета.
Вместо него –
зеленый. Нет
уютного оттенка
свечи (всем
нравится) и
других приятных
оттенков.
Поэтому, для
этой ленты нет
смысла
использовать
дорогой
контроллер на 60
цветов. Есть
режим белого
освещения. Но
свет имеет синий
оттенок.

На заметку! Вероятно, вы встречали светодиодные ленты за 100 и за 750руб. Выглядят одинаково, но почему такая разница в цене? Две основных причины: срок службы и качество света. Качество выражается в том, как лента смешивает базовые цвета. Либо у вас будет радуга оттенков, либо 3 базовых цвета и 3-5 бледных полутонов. Вот из-за этой радуги и высокая стоимость. Но зато, очень красиво.

Применение.
Если
вам достаточно 7
цветов. Если вы
делаете
подсветку не более,
чем на три года.
Если у вас есть
люстра и режим
белого освещения
вам не нужен. То смело
приобретайте
ленты Стандарт.

Как
распознать?
На упаковке и на
ленте указан
производитель.
Есть гарантия,
сроком 1 год.
Когда берете в
руку, есть
ощущение
добротности.
Т.е. это не
«тряпочка»,
которую боишься
нечаянно
порвать.

Некоторые советы и рекомендации

Комната будет более живой и уютной,  если освещение будет распространяться неравномерно.  Добиться этого просто –  яркость по всему периметру не должна быть одинаковой.  Сделать это можно, если в разных частях помещения установить полосы с разной плотностью диодов или же изначально установить диммер, позволяющий  регулировать  яркость.

Если в комнате используются подвесная конструкция, то имейте ввиду, что снять ее не повредив вряд ли получиться. Поэтому декоративную подсветку нужно устанавливать до натяжения потолков. Исключением являются только потолки, устанавливаемые  гарпунным методом – их можно достаточно просто снять и повесить заново.

Монтаж светодиодной ленты в карниз

При оформлении дизайна помещения, профессионалы нередко прибегают к устройству гипсокартонного короба по периметру комнаты. Такой объёмно-планировочный элемент создаёт эффект законченной конструкции, а также даёт возможность дизайнеру разместить в нём скрытое освещение. При монтаже диодной ленты в подобную конструкцию выполняются следующие условия:

Карниз должен быть смонтирован таким образом, чтобы в нём оставалась ниша для возможности размещения скрытого освещения.

Карниз для размещения светодиодного светильника

• С внутренней стороны пространство карниза должно иметь надёжную и прочную полку, для монтажа ленты.
• С крайней точки карниза выводится силовая кабельная линия, к которой будет подключаться осветительный прибор. При необходимости устройства нескольких точек подключения, провода прокидываются в теле короба с отводами и готовыми клеммами.

Выведенные кабели

• Светодиодная лента заблаговременно отрезается на полу, размечается перед установкой, тестируется на предмет работоспособности.
• Мастер берёт край ленты с наклеенным на неё двусторонним скотчем и начинает монтаж, придерживая свес, чтобы он не давил на карниз. По мере протяжки ленты, она равномерно приклеивается к монтажной полочке внутри короба.

Процесс монтажа

• По завершении монтажа, место фиксации проглаживается сухой ветошью для обеспечения плотного примыкания.
• Далее, к ленте подключается силовой кабель, и прибор включается в сеть.

Тестирование элемента

Следует учесть, что в процессе длительной эксплуатации, адгезионные свойства клейкой ленты могут быть утрачены, и элемент начнёт отслаиваться. Если при отклеивании произойдёт его кручение, и диоды развернутся не в ту сторону, эффект от освещения пропадает. Чтобы предотвратить наступление такой ситуации, поверхность контакта ленты с полочкой карниза следует дополнительно обработать клеевым составом типа «Момент» или «Титан».

Заключение

В качестве резюме этой публикации, приведем достоинства и недостатки применения подсветки для потолка светодиодной. К первому отнесем:

• Достаточно простой монтаж, который будет по силам многим;
• Экономный расход электричества и высокий КПД;
• Долгий срок службы при условии хорошего охлаждения и качественного электропитания;
• Красивая многоцветная иллюминация.

Недостатков немного, но они имеют место быть:

• Некачественная цветопередача;
• Достаточно высокая стоимость;
• При перегорании одного светодиода гаснут и остальные в трио, отчего в ленте образуется проплешина.

Это все, что нужно знать, при создании качественной и красивой подсветки потолка.
