Котлы для бани

Как сделать котел в баню

Практически каждый способен разобраться, как сделать котел для бани своими руками с помощью простого алгоритма. Для этого изначально необходимо определиться с типом устройства, тщательно подготовить все инструменты и материалы, а затем непосредственно приступать к пошаговым действиям.

Конструкция самодельных котлов

В зависимости от материалов и собственных умений можно выбрать самую простую конструкцию, в частности собрать котел для бани своими руками из трубы, или же найти более сложный вариант, требующий длительного ответственного подхода. По своей конструкции можно разделить устройство на несколько типов.

Цилиндрический котел

Это наиболее простой вариант. Это обусловлено тем, что тут минимальное количество стыков. Также можно использовать практически любые материалы. В данной ситуации котел для бани из трубы или бочки изготавливается за счет простого среза согласно размерам. При этом необходимо учитывать, что сам металл должен быть толщиной не менее 6мм, а диаметр цилиндра от 50 см. Сложным этапом изготовления из трубы своими руками становится только лишь прорезывание топки и зольника.

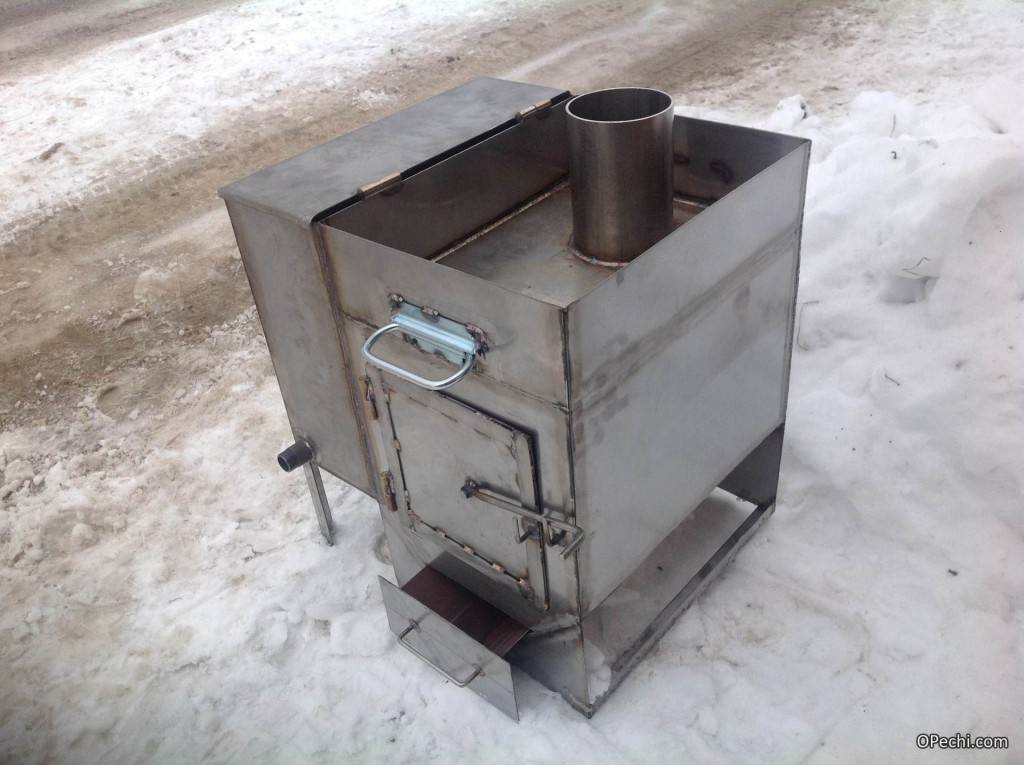

Прямоугольный котел

Размеры прямоугольного котла в бане должны быть аналогичны цилиндрическому. Однако он изготавливается из отдельных металлических листов. Предварительно их нужно будет разрезать, отмерить, а также  сформировать топку и зольник. Прежде чем разбираться, как сварить котел для бани, обязательно нужно составить схему, сделать детально все замеры и разрезать материал на нужные части.

Котел в баню своими руками чертежи

Стоит учитывать, что они практически универсальны, но для газового варианта необходимо будет подключение организовывать в предбаннике. Вы можете ознакомится с чертежами которые прикреплены ниже.

Инструменты и материалы

Справиться с такой задачей, как самостоятельное изготовление подобного агрегата, а также его установка и монтаж становиться возможно благодаря простому списку инструментов. Это сварка, болгарка, молоток, зубило и пассатижи. Касательно материалов в большинстве случаев выбирают металл. В дальнейшем основа может быть отделана по пожеланию пользователя, например камнем.

Правила установки котла

Еще на этапе строительства самой бани обязательно нужно продумать место под котел. Металлическая конструкция достаточно громоздкая и тяжелая, именно поэтому лучше всего ее располагаться на дополнительном фундаменте, а также обязательно нужно учитывать, как именно будет организован дымоход. Лучше всего устраивать котел непосредственно под ним, так тяга будет значительно лучше.

Конструкционные особенности печи для бани на дровах с баком для воды

Основная функция, которую выполняет печка с баком для воды для бани – обогрев парной за определенное время. Традиционно конструкции для обогрева парной делали из кирпича, однако сейчас большей популярностью пользуются обогреватели с корпусом из нержавеющей стали или из чугуна. Колосники, и не только, изготавливаются из жаростойкого чугуна, который отличается долговечностью и может противостоять воздействию высоких температур.

Водяной бак на дымоходной трубе

Стальная или чугунная печка для бань на дровах имеет следующие преимущества:

• доступная цена;
• простота монтажа и эксплуатации;
• нет необходимости устройства капитального фундамента;
• быстрый нагрев помещения;
• возможность установки резервуара для воды на дымоходном канале.

Прежде чем купить банную печь с баком для воды следует учитывать и такой недостаток конструкции, как восприимчивость к резким температурным колебаниям, происходящим при попадании холодной воды на раскаленную поверхность каменки. Этих минусов нет у кирпичной или каменной печи с баками для воды в банях, которая может долго сохранять тепловую энергию, отличается долговечностью и к тому же имеет привлекательный внешний вид.

Отличие печи от котла

Котлы, такжекак и каменки, призваны поддерживать в помещении необходимую температуру, греть воду и камни. Выполняют они одну функцию, но конструктивно различаются – котел с баком для воды в баню изготавливается из стали или чугуна, а печь традиционно возводится из кирпича или камня.

Кирпичная каменка или котел

Прежде, чем устанавливать отопительное оборудование, нужно определиться топливом, которое будет использоваться, и уже после делать выбор. Котлы могут быть:

• твердотопливные (дрова, торф, уголь и т.д.);
• жидкотопливными (мазут, солярка, керосин или специальное дистиллированное топливо для печей);
• газовые;
• электрические.

Предпочтение котлам на дровах для бань отдают любители огня и ценители традиций. Однако имеется недостаток такого нагревательного прибора – необходимость постоянно поддерживать процесс горения, чтобы исключить полное прогорание топлива, что хлопотно.

Отечественные и зарубежные производители отопительных приборов предлагают огромный выбор твердотопливных котлов. А если вы приверженец старых традиций, то можете самостоятельно устроить в своей бане кирпичную или каменную конструкцию или же поручить это специалисту – каждый для себя решает сам, что делать.

Печка из бочки

Как выбирать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

• Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
• На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
• Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
• Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
• Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
• Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Лучшие зарубежные котлы для бани на дровах с баком

Выбирая котел для бани на дровах, следует подумать и о его безопасности. Отечественные модели чаще энергонезависимы, для зарубежных продуктов необходимо подключение к электричеству

Harvia 20 ES Pro S

Бюджетный вариант финского производителя, который отличается длительным сроком службы, высокой производительностью и удобной эксплуатацией.

Harvia 20 ES Pro S

Технические характеристики модели:

• Габариты – 430х760х650 мм
• Вес – 75 кг
• Тепловая мощность – 18 кВт
• Диаметр дымохода – 115 мм
• Объем встроенного бака – 20 литров.

Внешний кожух агрегата выполнен из нержавеющей стали, имеется чугунная дверца со стеклом, чтобы дополнить особую атмосферу сауны отблесками огня.

Средняя стоимость печи составит — 39000 рублей.

Инструкция по эксплуатации Harvia 20 ES Pro S

HARVIA 36 DUO

Особенность данной модели – корпус выполнен из нержавеющей стали, устойчивой к коррозии, что особенно важно при эксплуатации прибора в сауне или бане. Печь устанавливается в парильном отделении, но топка осуществляется из соседнего помещения

HARVIA 36 DUO

Технические характеристики:

• Габариты – 810х510х510 мм
• Вес без камней – 80 кг
• Тепловая мощность – 31 кВт
• Объем парильни – 14-36 куб.м
• Диаметр дымохода – 115 мм

Средняя стоимость – 89000 руб.

Инструкция по эксплуатации HARVIA 36 DUO

Kastor Karhu 18 PK ES

Модель со встроенным баком от известного финского производителя, который вот уже почти 100 лет поставляет на европейские рынки высококачественные печи для бань и саун. Kastor Karhu 18 PK ES изготовлена из нержавеющего легированного металла, в дверке имеет вставка из жаропрочного стекла.

Kastor Karhu 18 PK ES

Технические характеристики изделия:

• Габариты – 435х695х780мм.
• Объем бака – 26 литров.
• Диаметр дымохода – 135 мм.
• Вес печи – 76 кг.
• Объем парной – до 18 куб. метров.

Средняя стоимость данной модели составит 49000 рублей.

Инструкция по эксплуатации Kastor Karhu 18 PK ES

Конструктивные особенности самодельного котла

Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

Заглушки на трубу

Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

Предохранительный клапан

Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

Почему мы изменили их расположение?

1. Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
2. Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

Автоматические выключатели Siemens

Вход и выход теплоносителя имеют отдельные шаровые краны.

Котел с тэнами крепится к стене кронштейнами и дюбелями

Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений

Электрический котел отопления

Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

Электрический котел отопления – фото

Система отопления с котлом – фото

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

• Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
• Экологичность: отсутствие гари, запаха, вредных выхлопов.
• Простота установки, настройки, эксплуатации, ремонта.
• Потребление электроэнергии всего 40 кВт.
• Компактность.
• Одновременный нагрев помещения, воды.

Конструкция и комплектация специализированной газовой печи для бани

Учитывая все эти факторы можно сделать вывод, что установка газового устройства – экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля

Подбирая оборудование, необходимо обратить внимание на его номинальную производительность

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Настенные газовые котлы для подогрева воды

Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова

Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Универсальные газовые котлы для бани Термофор

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше

Поэтому при покупке котла следует больше обращать внимание на:

• общую площадь парной;
• качество и толщину метала печи;
• скорость и температура нагрева;
• объем бака для воды;
• размеры и габариты: трубы, печки, бака.

Как выбрать печь для бани с баком?

Чтобы посещение бани было комфортным, следует правильно выбрать печь с баком.

Главными критериями подбора считаются:

• Материал корпуса. Большинство производителей изготавливают печи из высокопрочной стали. Она обладает устойчивостью к механическим повреждениям и практически не нагревается во время работы, что полностью исключает риск получения случайного ожога.
• Тип топлива. Банные печи могут работать от газа или твердого топлива. Желательно выбирать модели, которые работают на комбинированном топливе, ведь это существенно расширит эксплуатационные возможности устройства.
• Мощность. Каждая модель печи рассчитана на обогрев помещения определенной площади. Экономить на этом критерии не стоит, ведь если устройство будет работать на пределе возможностей, помещение будет прогреваться не полностью. Желательно выбирать оборудование немного мощнее, чем предназначено для парилки.

Также желательно обратить внимание на форму выноса топки, особенно, если топить печь будут из соседнего помещения. В данном случае лучше выбирать устройство с прямой формой топки, ведь ее будет гораздо проще установить

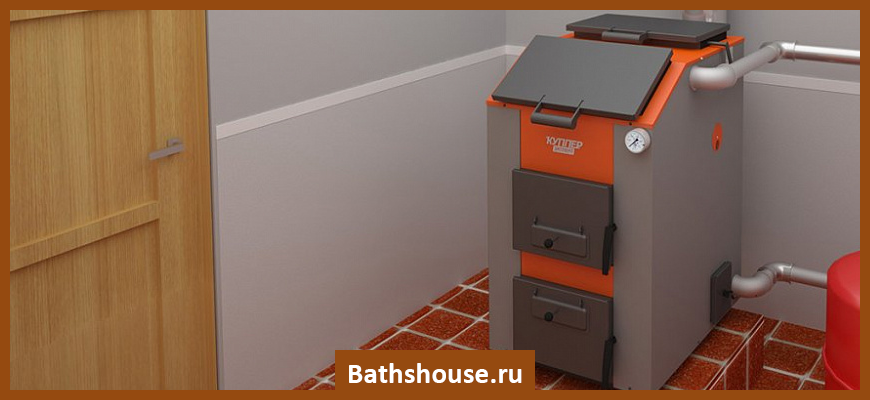

Выбор котла для бани

Подбирая котел для сауны или бани, нужно отталкиваться от разных факторов, среди которых основополагающим является используемое топливо. Иногда решение становится очевидным – например, если к бане подведен газ, то газовая печь-каменка будет лучшим выбором.

Совсем иначе обстоит дело, если речь идет о твердом или дизельном топливе. Придется обязательно разобраться со стоимостью подобного горючего, поскольку она постоянно меняется, и узнать, достаточно ли просто будет доставлять топливо для бани – газовый или электрический котел для сауны в этом плане гораздо проще. Имея представление о данных факторах, можно уже сделать некоторые выводы.

Если выбор склоняется в сторону твердого топлива, то необходимо помнить о возникновении сажи и характерного запаха, чем грешат все котлы, потребляющие дрова или уголь. Эти проблемы придется устранять, регулярно очищая рабочие элементы котла. Кроме того, твердотопливные котлы требуют постоянной закладки топлива, в отличие от оборудования, использующего другое горючее.

В любом случае еще перед постройкой бани стоит рассмотреть все существующие виды котлов, список которых выглядит следующим образом:

• Газовые котлы;
• Электрические котлы для бани и сауны (подробнее: “Какую электрическую печь для сауны выбрать – разновидности оборудования и правила выбора”);
• Твердотопливные котлы;
• Котлы на жидком топливе;
• Комбинированные котлы.

Виды печей по материалу

Банные печи с баком для воды делаются из двух материалов:

Металлические устройства делают в основном из чугуна, стали. На рынке существует множество моделей. По форме они бывают квадратные, прямоугольные и могут быть  даже цилиндрической формы.

ПЛЮСЫ:

• невысокая цена
• простой монтаж
• нет необходимости в фундаменте
• быстрый нагрев парилки

МИНУСЫ:

• плохая устойчивость к перепадам температуры
• быстро остывают

Кирпичные печи

ПЛЮСЫ:

• они имеют более эстетичный вид
• дольше удерживают тепло в бане
• дольше служат

МИНУСЫ:

• нужен фундамент
• больше трудозатрат при обустройстве

Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Виды теплообменников для котла

Для нагрева воды, а также обогрева помещения, если оно достаточно большое и печка не справляется, необходимо продумать теплообменник. Они отличаются в первую очередь по материалу. Самым лучшим вариантом является медь. Однако, подобный металл по карману не каждому. Есть возможность заменить его на углеродистую сталь и получить похожий результат. Однако лучше всего приобретать готовый вариант. ведь правильно собрать теплообменник своими руками достаточно сложно.

Трубчатый теплообменник

В большинстве случаев теплообменник представляет собой подобие змеевика, также он может быть спиральным или же складываться из двух труб, когда одна находится в другой. Необходимо учитывать, что один его конец должен соединяться с отопительной системой, а второй непосредственно располагаться в котле.

Где устанавливать теплообменники

Процесс установки теплообменника предусматривается несколько вариантов по выбору местоположения:

1. Внутри топки;
2. Около корпуса;
3. В непосредственной близости от дымохода.

В зависимости от конструкции котла, а также от самого помещения, обязательно нужно ориентироваться на тот вариант, который будет наиболее удобен.

Лучшие газовые печи для бани

По мнению многих пользователей, лучшая печь для бани – газовая. Она быстро нагнетает необходимую температуру, стоимость топлива невысока, а для запуска печи не требуется особых усилий. Но следует учитывать, что для установки такой печи понадобится разрешение соответствующих служб, а монтажом должны заниматься специалисты. Неправильная установка или обслуживание сделают такую печь опасной. Не менее важную роль играет и качество самого устройства. Согласно отзывам пользователей, лучшими среди газовых печей признаны две модели.

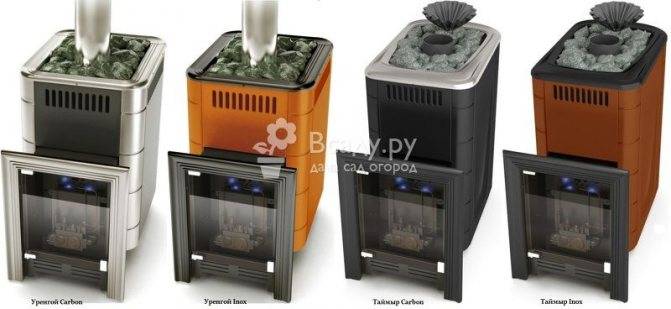

TMF Уренгой

Банная печь известного отечественного производителя постоянно модифицируется. Текущая модель отличается высокой теплоэффективностью и безопасностью. За счет обтекаемой округлой формы каменки, газы не скапливаются в камере, а сразу выводятся наружу через дымоход. В устройстве отсутствуют застойные зоны, поэтому при повторном запуске исключаются хлопки от скопившихся газов. Еще одна отличительная особенность модели – в ее продуманном дизайне. Внешне устройство напоминает обычную печку, ведь снаружи нет никаких труб: все они надежно спрятаны под металлическим корпусом, а вентили для запуска печи скрыты за дверцей из жаропрочного стекла. Модель представлена в двух цветах: сдержанном серебристом и более ярком кирпичном.

Отапливаемая площадь	12 кв.м.
Объем топки	42 л
Размер (Ш/В/Г)	45,1х70,5х64,7 см
Вес	35 кг

Плюсы

• дверца прикрыта прочным, устойчивым к высоким температурам стеклом;
• стильный дизайн;
• компактные размеры позволяют устанавливать печь даже в небольшой бане;
• доступная стоимость;
• есть выбор цветов корпуса.

Минусы

• не подходит для самостоятельной установки;
• есть устаревшие модификации с не очень высоким уровнем безопасности.

TMF Уренгой

TMF Таймыр

Газовая банная печь имеет мощность 32 кВт, поэтому с ее помощью можно топить достаточно большую баню, площадью до 18 квадратных метров. Устройство оснащено закрытой каменкой, поэтому в помещении всегда будет оптимальная температура и влажность, а воздух не будет слишком сухими или влажным. Внешне печь выглядит очень аккуратно, так как горелка и все остальные элементы конструкции скрыты под корпусом и жаропрочным тонированным стеклом. Газовое оборудование в комплектацию печи не входит, но это скорее преимущество, чем недостаток, так как каждый пользователь может выбрать газовую горелку самостоятельно с учетом индивидуальных потребностей.

Отапливаемая площадь	18 кв.м.
Объем топки	26 л
Размер (Ш/В/Г)	45х80х74,5 см
Вес	50 кг

Плюсы

• дверцу можно перевешивать с правой на левую сторону и обратно;
• внешний корпус из прочной стали;
• дымоход диаметром 11,5 см;
• стильный сдержанный дизайн;
• проверенный отечественный производитель.

Минусы

• некоторые пользователи жалуются на недостаточный набор температуры;
• высокая стоимость, в сравнении с другими моделями производителя.

TMF Таймыр

Способ работы изделия

Печь для бани на дровах с баком работает по определенному принципу. В топливник закладываются дрова. При их горении происходит нагрев оборудования. Стенки печи изготавливаются из материала, который имеет высокую теплопроводимость. За их счет происходит быстрый обогрев помещения. Стоит помнить, что высокая температура в бане без постоянного поддержания процесса горения сохраняется короткое время. Именно поэтому добавлять дрова необходимо постоянно при использовании сауны.

Современная парилка с открытой дровяной печью

Печь для бани с декоративной отделкой

За счет топки самой печи происходит обогрев емкости с водой. Камни для бани, размещенные специальным способом, способствуют более длительному удерживанию температуры, ведь они вбирают тепло, а потом неспешно его отдают. Правильно установленная печь с баком позволяет быстро натопить помещение до комфортной температуры. В период простоя помещения совсем необязательно его отапливать.

Электрическое отопление в баню

Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся  в банном строении, это вариант можно смело отмести.

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

• отсутствует необходимость обустраивать дымоходную систему;
• простота монтажа, эксплуатации и обслуживания;
• высокая эффективность.

https://youtube.com/watch?v=ch0X55ttLsQ

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

• Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
• Экологичность: отсутствие гари, запаха, вредных выхлопов.
• Простота установки, настройки, эксплуатации, ремонта.
• Потребление электроэнергии всего 40 кВт.
• Компактность.
• Одновременный нагрев помещения, воды.

Конструкция и комплектация специализированной газовой печи для бани Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля

Подбирая оборудование, необходимо обратить внимание на его номинальную производительность

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Настенные газовые котлы для подогрева воды

Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова

Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Универсальные газовые котлы для бани Термофор

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше

Поэтому при покупке котла следует больше обращать внимание на:

• общую площадь парной;
• качество и толщину метала печи;
• скорость и температура нагрева;
• объем бака для воды;
• размеры и габариты: трубы, печки, бака.

Правильная установка котла

Так как для постройки и обшивки бани обычно используется дерево, то соблюдение правил пожарной безопасности при монтаже оборудования является первостепенной задачей. Вот основные рекомендации:

• нельзя ставить печь на деревянный пол – нужна опора из кирпича, бетона, толстого металла;
• в помещении должна быть устроена качественная вентиляция, которая исключит скопление продуктов горения;
• защиту дымохода от конденсата производят с помощью негорючих уплотнителей;
• используют датчики температуры, газа – эффективные приборы для повышения безопасности при нахождении в бане.

После подготовки площадки приступают к соединению оборудования с контуром системы, трубой дымохода. Хорошая труба составляет от 2 метров в высоту. В противном случае она не обеспечит тягу нужной интенсивности. На трубе монтируют заслонку-шибер для регуляции процесса горения топлива.

Дымоход обязательно утепляют, например, с помощью готовой сэндвич-трубы с прикрепленным изнутри утеплителем. Без теплоизолятора зимой в трубе будет скапливаться много конденсата и нагара. Первый от печи участок должен быть сделан из нержавеющей стали, а остальная часть – оформлена сэндвич-трубой. Место прохождения трубы через потолок изолируют любым негорючим материалом. Из насыпного сырья хорошо подходит керамзит, который укладывают слоем в 15 см. Стыки замазывают высокотемпературным герметиком.

Котел или печь?

Нужно отметить, что котел для бани и печь не имеют принципиальных отличий, поскольку оба устройства обеспечивают сгорание топлива, отопление помещений и в некоторых случаях – нагрев воды. Однако это только функциональность, что касается особенностей банных конструкций, то здесь есть отличия. Котел представляет собой металлический бак, а печь – кирпичное сооружение, созданное по печным нормам.

Котел из металла для печи

В последнем случае потребуется больше затрат на материалы, больше места для размещения. А еще реализация проекта требует больших вложений, поскольку печное дело достаточно специфическое, поэтому нуждается в действиях специалистов.

Котел из кирпича

Поэтому своими руками гораздо проще и дешевле сделать именно котел для бани.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

• листовая сталь (5 мм) для стенок конструкции;
• сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
• заводские элементы котла (дверки, краны, бак и проч.);
• пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
• швеллеры;
• жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
• асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листаСварка корпуса из вырезанных по разметке листов сталиСварка корпусаСварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печиВвариваем отрезок трубы внутрь корпуса печиФормируем бак для воды. В топочной камере прорезаем отверстие для дымоходаБак для воды и дымоход с задвижкойОборудуем печь топочной дверцейСзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичомПример обкладки печи в бане кирпичом

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Название камня	Описание
Жаркий лед (белый кварц)	Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном. Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
Жадеит	Зелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
Талькохлорит	Одним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабаз	Габбро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале. При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
Серпентинит	Темно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
Дунит	Почти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
Нефрит	Проведенные в наше время исследования показали, что использование нефрита в бане способствует: общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучная	Сургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.
