Конструкция банной печи из металла: чертежи + фото

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Задвижка для дымохода

Задвижка – вид 2

Процедура установки печи из металла в бане

• Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
• Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
• При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

медные

Камины из цветного металла стоят дороже, чем чугунные или стальные. Но они позволяют привнести в интерьер теплые медные оттенки. Бронзовый камин менее склонен к коррозии и ржавчине. А пластичность материала позволяет изготавливать из него детали любой сложности и филигранности, что позволяет сделать камин настоящим произведением искусства.

По назначению металлические камины подразделяются на следующие группы:

устройства отопления. Это самая распространенная группа каминов, выполняющих лишь основную функцию – обогрев помещения;

печи-камины. Верхняя поверхность таких печей является варочной плитой. Таким образом можно даже на небольших каминах подогреть еду или, например, вскипятить чайник;

мангал. Оказывается, это тоже одна из разновидностей металлических каминов. Основная функция в таких конструкциях с открытым верхом – приготовление пищи на углях или дровах при слабом горении;

декоративные камины. Особого тепла они не дают, зато в металлических декоративных каминах можно наблюдать за игрой живого огня. Существуют очень компактные модели декоративных каминов, пригодные для установки в самых маленьких нишах.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом. Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.
Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Выбираем металл правильно

Чугунные стенки подходят лучше всего для жаростойкой печи, поскольку металл отлично переносит высокие температуры и способен долго удерживать тепло. Но из-за завышенной цены часто заменяется на утолщенную сталь.

Под дно внутренней каменки рекомендуется брать листовую сталь толщиной минимум 10 мм. Дно меньшей толщины не выдержит долго большого нагрева и быстро прогорит. Последствием станет задымленность парной.

Изготавливать стенки печи нужно из стали толщиной от 5 мм. При меньшем показатели срок службы оборудования не превысит и 5 лет. В заводских изделиях толщина стенок составляет от 10 мм.

Пользователи часто ищут:

• Оформление бани
• Обшивка бани вагонкой

Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Примечание. Длительность горения возрастает вместе с объемом топливной камеры агрегата. Здесь нужно найти разумный баланс между размерами печки и продолжительностью ее работы. Маленький топливник придется постоянно загружать дровами, вместо того, чтобы спокойно мыться, а большая печь отнимет половину площади парной.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

• с корпусом, ориентированным в пространстве вертикально или горизонтально;
• растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
• с баком для воды и без него;
• с наружной или внутренней каменкой.

Каменка вертикального типа

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Рабочие характеристики, плюсы и минусы

Изделие имеет 3 конструктивные части (снизу вверх):

1. Поддувало, камеру для загрузки топлива (дров, древесных брикетов).
2. Емкость для выкладки камней с крышкой. В крышке есть отверстие для выхода пара.
3. Бак для нагрева воды.

Среди преимуществ металлических устройств:

• пожаробезопасность;
• длительный срок службы;
• компактные размеры;
• малый вес в сравнении с каменкой;
• не вырабатываются угарные газы.

Из минусов пользователи выделяют быстрое остывание, поэтому в печке придется постоянно поддерживать горение.

Чтобы решить эту проблему, производители создали два вида печей:

Горячие. Подходят для периодической эксплуатации. Механизм быстро нагревается вплоть до 100 градусов

Помещение прогревается в ускоренном режиме
При выборе важно обращать внимание на толщину, качество металла и швы. Тонкая листовая сталь при такой температуре нагрева начнет деформироваться.

Холодные
Применяются в строениях, где нужно обеспечить постоянный обогрев

Металл нагревается постепенно и долго, поэтому риск получения ожога минимален. Температура в печи регулируется. Максимальная отметка составляет 50 градусов. Есть несколько камер для сгорания топлива. В качества сырья для изготовления следует брать стальные утолщенные листы, топку сделать из чугуна.

Чтобы правильно рассчитать расход камней, во внимание берут площадь парной, наличие теплоизоляции. Средний расход составляет 20–40 кг на 1 куб

м помещения. Чем больше будет камней, тем проще вырабатывать пар.

Что касается объема топки, то она делается примерно в половину больше, чем аналогичная в каменке.

Печь для бани из металла: инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

• Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
• Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
• В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
• Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
• Быстрый нагрев — через пару часов парная уже готова к процедурам.
• Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
• Безопасность в эксплуатации при выполнении правил сборки печи.

1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
2. Проблемы в отоплении больших помещений.
3. Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

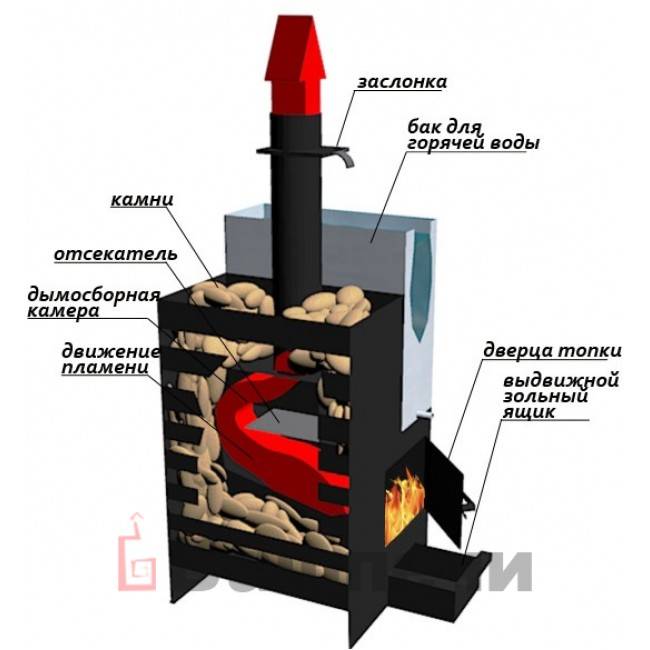

Конструкция печи-каменки из металла для бани

• Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
• Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
• Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

1. Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
2. На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
3. Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
4. Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
5. В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
6. Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
7. После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
8. Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
9. В водяном баке делаем отверстие под кран.
10. Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
11. Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

• Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
• Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
• При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru>

Печь для бани своими руками, чертежи

Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см

Для печи нужно выделить место сообразно этим требованиям.

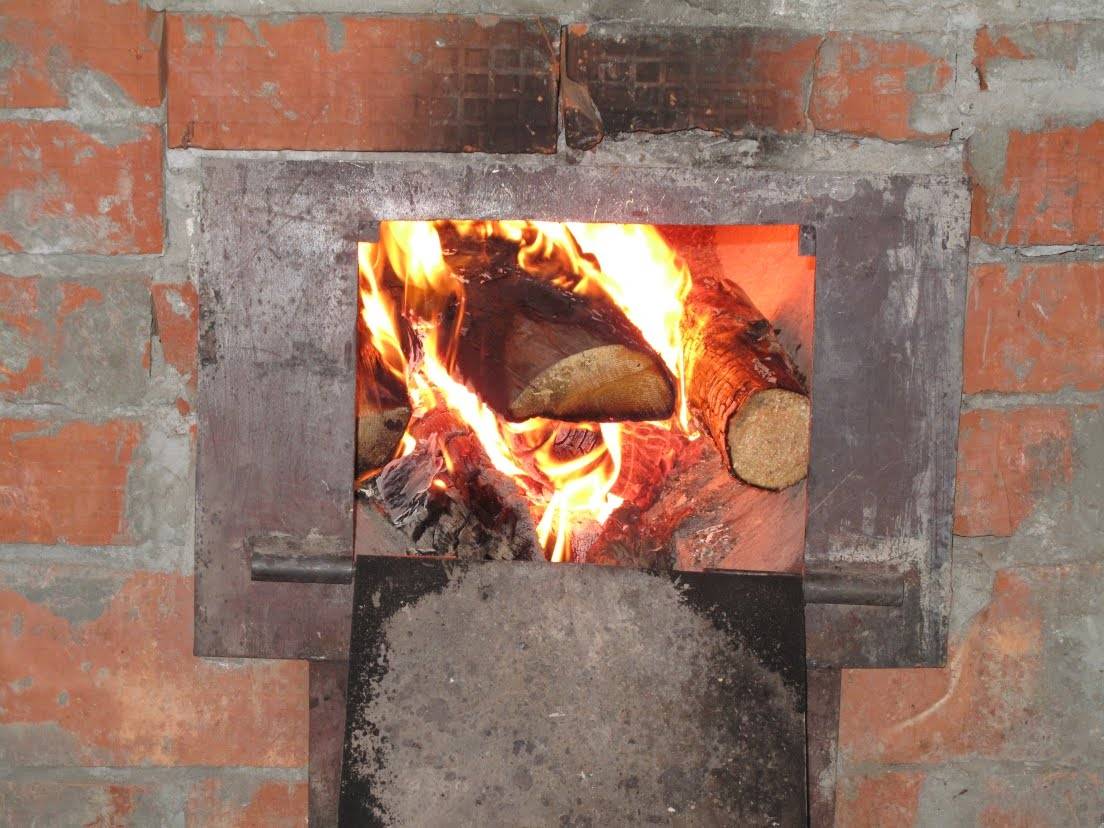

Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.

Такая установка имеет ряд преимуществ.

• Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.
• Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.

Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.

Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.

Площадь плиты определяется с таким расчётом, чтобы на грунт оказывалось давление не более 200 кг на квадратный метр. Оно определяется исходя из веса печи, фундамента и дымовой трубы.

Подробнее про печь с фундаментом будет рассказано .

Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:

• Составить чертеж.
• Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
• Вписать печь в общий план помещения.
• Найти исполнителя.

Если вы планируете делать всё сами – последнее не требуется. Если же вы можете сделать только часть работ – определитесь со специалистом, который способен выполнить остальное.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло. Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

• газо-дровяные;
• электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани
