Металлическая печь-калорифер, подходит ли она для бани?
Металлическая печь калорифер
Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.
Образец печи калорифер
Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.
В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.
Делаем каркас для печи
На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.
Делаем дверцу
Внутреннее пространство печи обкладываем шамотным кирпичом
Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.
Металлическая печь для бани
Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.
Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.
Задвижка для дымохода

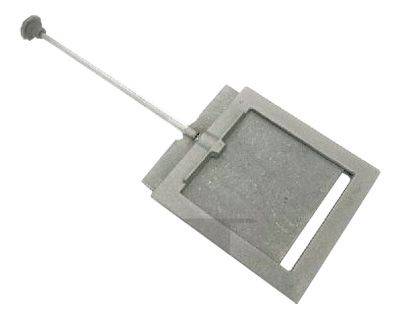

Задвижка — вид 2
Подготовка чертежа
Самый важный этап для возведения качественной печи в бане – это подготовка план-схемы, на которой следует отобразить:
- Размеры конструкции.
- Тип выбранной модели.
- Расположение топки и выход для закладки дров.
- Расположение и размеры дымохода.
- Детали отсека для камней.
Все параметры необходимо заранее продумать, а затем перенести на бумагу. Во время работы стоит периодически просматривать чертежи, согласовывая свои действия.
При желании всегда можно воспользоваться услугами профессионального строителя, который оптимально составит чертеж. Перед началом работы также лучше посмотреть несколько видео-уроков, как правильно составлять качественный чертеж.
Порядовка печи для бани
Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.
Расположение печи Анатолия Заболотнего в бане для 4-х человек
Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.
Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

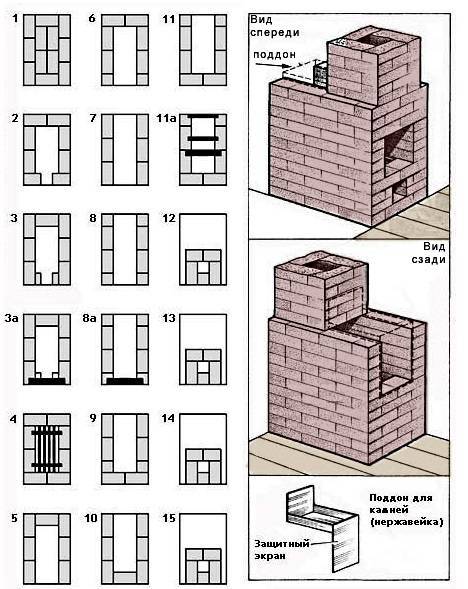

Печь Анатолия Заболотнего непрерывного действия
Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.
Печь Анатолия Заболотнего непрерывного действия
Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

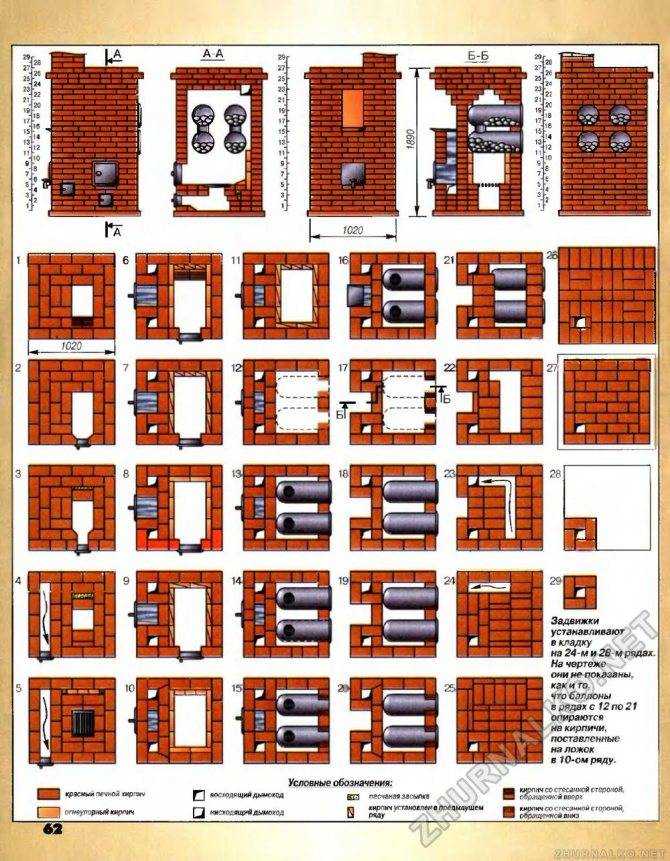

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего
Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.
Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.
Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны). Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.
В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок. 8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.
В 10-м дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.
В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м добавляются две металлические перемычки над основной шахтой.
В 17-м снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда. Следующие два без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.
21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

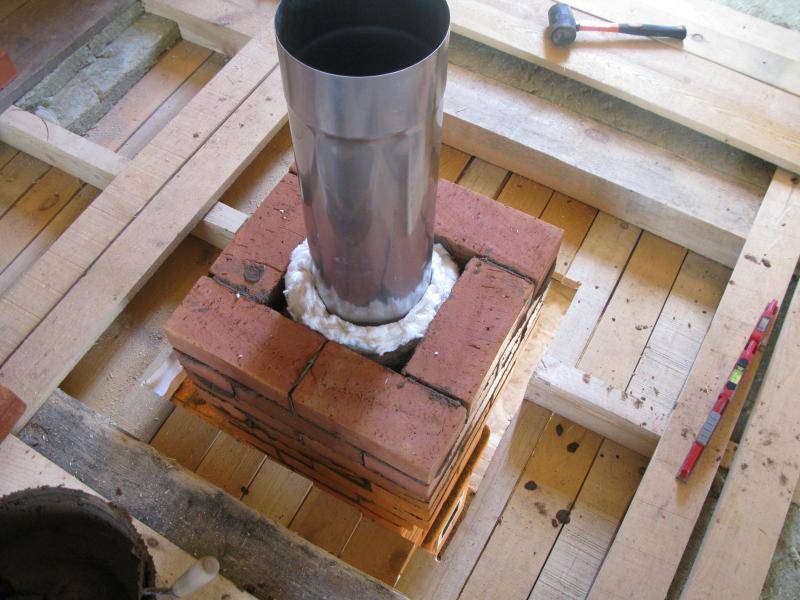

Формирование дымохода в кирпичной печи для бани
Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.
Порядовая кладка печи для бани своими руками — фото отчет
Все очень просто, достаточно смотреть на фотографии и делать точно также, естественно при этом нужно использовать подходящие материалы и смеси!

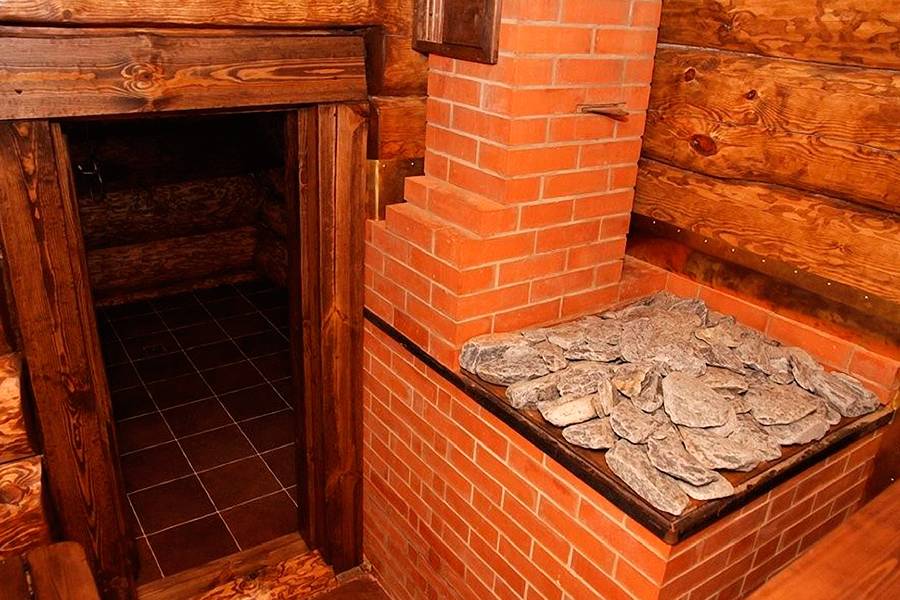

Кирпичная печь для бани готова
Нулевой ряд основания печи:Второй ряд основания печи: Второй ряд и поддувальная камера Четвертый ряд — перекрываем поддувало Ставим колосник Второй ряд шамотного кирпича Оставляем зазор между шамотным и облицовочным кирпичом Третий и четвертый ряд шамотного кирпича Обкладываем шамотный кирпич обычным Кладем пятый ряд шамотного кирпича Делаем шамотную решетку Делаем отпускной канал Ставим топочную дверцу Выводим регистр Крепим верхнюю часть дверки Готовая топочная дверка Внешний вид печи на данном этапе Делаем решетку, на которой должны будут лежать камни Второй ряд кармана для камней Выводим верхний уровень регистра Как должна выглядеть печь, если вы все делаете правильно Необходимые места укладки шамотного кирпича Крайний ряд шамотного кирпича Делаем отверстия в шамотном кирпиче Подготовка задвижки к установке (примерка) Укладка задвижки Обкладка задвижки Перекрываем проем над ядром Сужаем дымоход Кладка дымохода Установка второй задвижки Подгонка верхней части дымохода к потолку Если вы все сделали правильно, ваша печь для бани должна выглядеть примерно вот так
Поздравляем вас, оказывается, что вы вполне справились с задачей самостоятельно!
Этапы работы
Фундамент
Порядовая кладка печи для бани требует бетонной, каменной или бутовой основы. Фундамент предупреждает деформацию пола дома и печи. Степень нагрузок определяет глубину закладки и размеры фундамента. Прежде всего необходимо предусмотреть гидроизоляционный шар в основании из железобетона. Он гарантирует охлаждение фундамента, что предотвратит его от разрушения. Требования к фундаменту:
- устойчивость к высоким температурам;
- стойкость к разнице температур грунтом и фундамента;
- защита от влажности;
- способность выдерживать массивную габаритную конструкцию.
Перед тем как заложить кирпич для печи, сооружается защитная стена, которая предотвращает нагрев деревянных конструкций (этот этап желателен). Если ее не будет, оставляют небольшой противопожарный зазор, который лучше заложить теплоизоляционными материалами. Порядовка печи указывает последовательности выкладки кирпичей. Нужно выложить кирпичи согласно плану, примеряя литье и отмечая, где понадобится отрезать или подложить.
Как сложить кирпичную печь для бани?
Начальный ряд:смоченный водой кирпич для печи укладывается на рубероид;
толщина швов до 5 мм;
состав раствора — глина и мелкий песок;
после окончания первого ряда оценивают прямые ли углы и равные ли они по диагонали;
в случае необходимости проводиться коррекция.
Кладка корпуса:кирпич последующего ряда перекрывает шов предыдущего;
нужно сохранять ровность углов и толщину швов;
лишнее убирается болгаркой;
горизонтальные поверхности усиливаются металлическими прутами, углами или полосами.
Закладка топки:возводится одновременно со стенками и дымовыми каналами;
между корпусом и топкой сохраняется зазор;
уровни шамотного и керамического кирпичей неодинаковые, это не требует коррекции;
в местах прохождения топки под корпусом обращают внимание на высоту и наличие зазора.
Сушка печи:после того как кладка банной печи Кузнецова окончена, нужно дать ей высохнуть в течение 3-х суток;
проводят первую топку;
правильно топить соломой и деревянными щепками;
щадящая топка проводится до полного испарения конденсата с заслонки.
Установка литья:все печные дверцы — металлические, их обычно делают из чугуна;
закрепляются элементы проволокой (чаще стальной) или неширокими полосами металла, под них в кирпичах делают углубления;
после установки важно перепроверить пропорции, вертикальность конструкции и углы;
все, соприкасающиеся с кирпичом поверхности дополнительных элементов, обматывают теплоизоляцией.
Укладка колосника:в предшествующем ряду вырезается маленькая ступенька, на нее упирается металлическая решетка;
учитывается эффект теплового расширения, нужно сложить кирпичи вокруг колосника, оставляя пространство более 1 см.
Расположение бака с водой
Каменка с баком для воды, размещенным сверху — популярная и простая схема. Вода прогревается постоянно. Однако, бак неудобно очищать от накипи, а на зиму воду нужно вычерпывать. Иногда бак делают сбоку, подвешивая на цепи или крюке. Вода нагревается быстро. Полукруглое дно улучшает нагрев, а кран обеспечивает удобство пользования. При размещении бака на уровне топки вода нагревается за более короткое время. Емкость удобно чистить и забирать из него воду. Такое размещение оставляет топку большой.
Схема дымохода
Предварительный чертеж облегчит кладку дымохода. Для предупреждения выхода тепла через дымоход, его лучше сложить ближе к внутренним сторонам стен или сделать толстые стенки. Кирпичная труба дымохода должна быть ровной, без изгибов. Такая конструкция препятствует оседанию сажи внутри. Строительство дымохода начинается с верхней части печи, выкладывается надсадная труба, которая строится горизонтально ряд за рядом. Нельзя допустить образование щелей, способствующих попаданию искр. Толщина швов между кирпичами допустима до 10 мм.
Варианты проектов
Кроме наличия топочной камеры и дымохода, все чертежи объединяет обязательное присутствие в них емкости для нагрева воды и каменка.
Простая печь с каменка для компактной баньки
Основные преимущества такой модели — небольшой размер (102 х 62 см.) и значительный объем нагреваемой воды. Ее можно полностью выложить из обычного огнеупорного кирпича, не выполняя футеровку топки. Выведенный за пределы конструкции котел позволяет максимально уменьшить размер печи. Водяной контур из труб проходит под чугунной плитой, являющейся перекрытием топки.
Высокая печь периодического действия
Ее особенности — массивная кладка и наличие отдельной закрытой камеры для камней, расположенной над кирпичным сводом топки. Котел размещен вне печи. Теплообменник в виде трубчатого змеевика встроен в верхнюю часть топки, под ее свод. Камни в этой модели намного дольше хранят и отдают тепло, чем в других, где они находятся на поверхности.
Каменка с баллонами
Высокая печь с просторной футерованной топкой, в которую встроен емкий теплообменник в виде баллонов. Засыпанные в них камни повышают температуру воды на выходе из теплообменника и позволяют ей оставаться горячей в течение нескольких часов после завершения процесса горения.
Кирпичная банная печь на газу

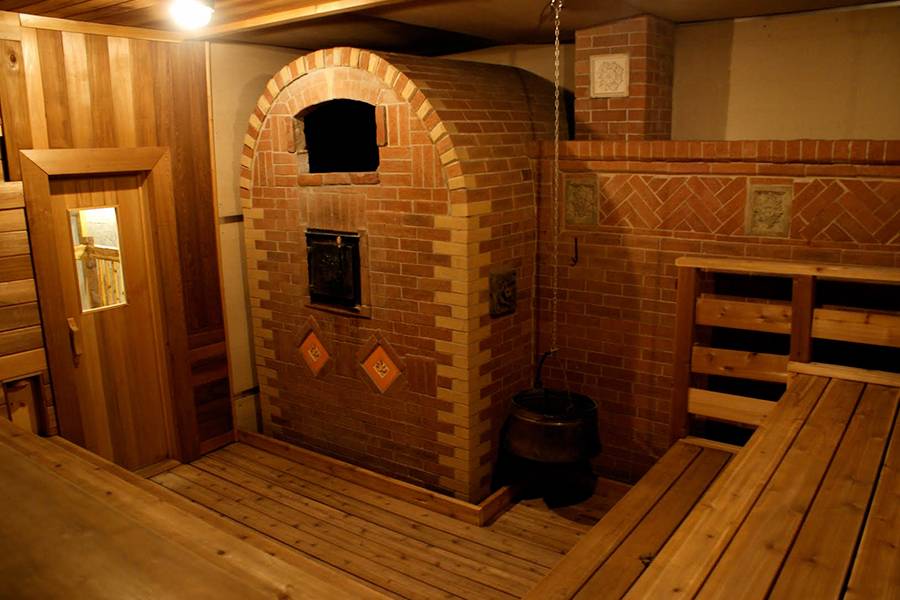

Отличный вариант для тех, кто предпочитает традиционный дизайн и функциональность печей из кирпича, но не хочет водиться с углем и дровами. Топку с газовыми горелками перекрывает железная корзина с грудой камней. Для нагрева воды по дну емкости можно проложить толстостенный теплообменник с трубой, выведенной к отдельно стоящей накопительной емкости.
Выбор: не все так просто!
Чтоб печь для бани из кирпича своими руками прослужила десятилетия, не доставляя проблем с ее эксплуатацией, в первую голову нужно правильно выбрать материал для ее сооружения. Сюда не подойдут обычные разновидности кирпича, из которых возводят, к примеру, стенки жилого дома или дачи. Используется огнеупорный стройматериал, так называемый «шамотный», по названию глины «шамот», из которой кирпич производят.
Шамотный кирпич
Такой кирпич из глины по характеристикам мощнее своих «сородичей», однако и стоит дороже. Кстати, данный материал довольно быстро остывает, потому, как предназначен выдерживать высокие температурные режимы, но не аккумулировать тепло. Поэтому огнеупорным кирпичом из глины, как правило, выкладывается лишь пространство топки. Остальные части печи дополняют пустотелыми и силикатными разновидностями стройматериала.
Рекомендуем к использованию марку М (№№ то 75 до 150), где морозоустойчивость не выше двадцати пяти циклов. Все эти характеристики необходимо узнать, попросив документацию и сертификат (именно поэтому лучше покупать огнеупорный кирпич в супермаркете, или в спецмагазине с соответствующей положительной репутацией). Убедитесь, что на стройматериале не имеются различные дефекты: сколы с трещинами. Он должен быть симметричен, с гладкой поверхностью, ровным углом. Не стоит приобретать с сильнопористой структурой, с вкраплением иного материала. А еще: шамотный кирпич должен иметь желтоватый, белесый цвет, не обожженный – тусклый оттенок.
Немного истории
Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.
Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).
Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.
Идеальный раствор для кладки
Элементы кладки будущей печи скрепляются особой смесью, о приготовлении которой следует позаботиться заранее. В ее состав входят бетон, хорошо просеянный песок, а также глина, глубина добычи которой не должна быть меньше чем 1,5 метра от поверхности земли. Такую горную породу нужно очистить от мусора и примесей и оставить в емкости с водой на несколько дней.

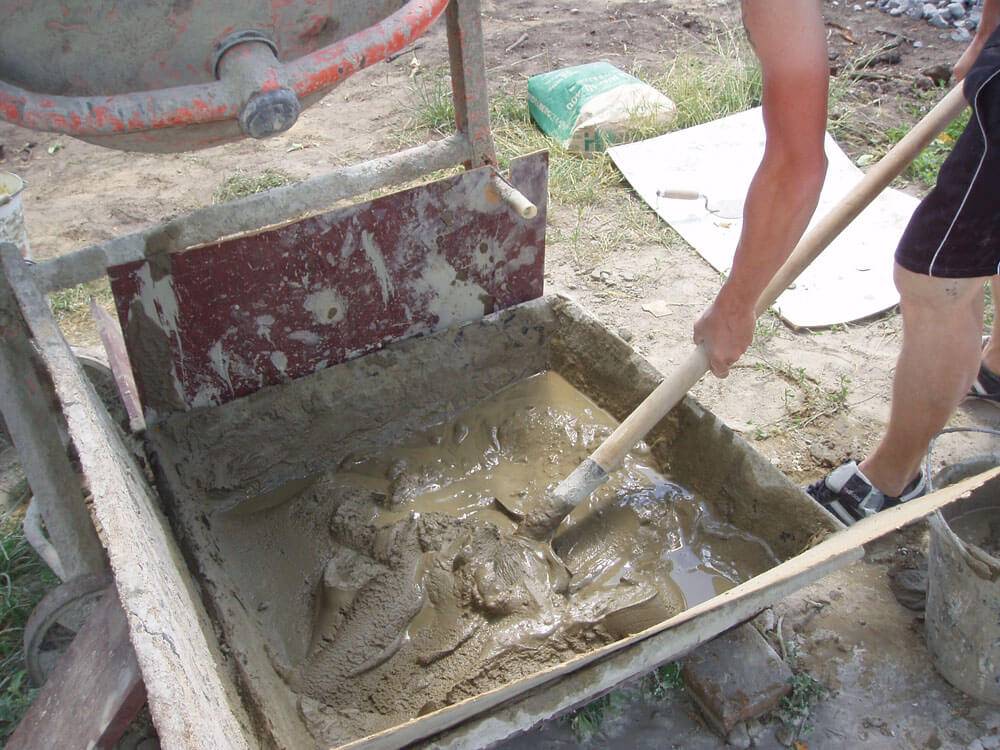

Размоченную глину разминают, затем перемешивают миксером вместе с небольшим количеством жидкости, постепенно доводя раствор до густоты сметаны. После этого в смесь можно добавить влажный песок, соблюдая пропорцию 1:2.
Простой тест для проверки качества получившегося раствора заключается в следующем: в него нужно обмакнуть сухую деревянную палочку и оценить толщину образовавшегося слоя. При правильно приготовленном растворе она составит примерно 2 мм. Меньший показатель свидетельствует о том, что в смеси не хватает глины. Если толщина больше, это значит, что составу недостает песка.
Стоит отметить, что такой раствор довольно быстро твердеет и становится непригодным для работы, теряя свойства. Поэтому использовать его нужно сразу в этот же день.
Достоинства и недостатки печи из кирпича
У данной конструкции есть множество плюсов:
- собирающиеся в бане пары благотворно влияют на здоровье;
- кирпичная самодельная банная печь идеально впишется в любой интерьер данного помещения;
- отсутствует потребность дополнительной отделки кирпича;
- продолжительный срок эксплуатации;
- исключено наличие вредных и опасных веществ в составе материалов;
- кирпич продолжительное время держит тепло и обогревает помещение;
- нет конденсата;
- в качестве топлива используется общедоступное сырье;
- отсутствует необходимость регулярной чистки дымохода.
Изоляция дымохода
К минусам таких построек можно отнести следующие моменты:
- обязательно возведение фундамента. Это связано с массивностью самой конструкции;
- высокая цена на каждый из используемых материалов;
- строгие требования к кладке печи. Если допустить огрехи, то это в дальнейшем может обернуться проблемой;
- протапливается такая печь около 3 часов.
Техника безопасности при строительстве конструкции
Перед тем как приступить к постройке печи в баню из кирпича своими руками, необходимо запомнить несколько особых требований:
- местоположение такой конструкции — стена напротив полок парилки;
- между всеми нагревательными элементами печи необходимо выдерживать расстояние 30-40 см. При наличии дополнительной защиты данный показатель может быть снижен до 15-20 см;
- между дымоотводом и кровлей требуется сделать оборудованный дополнительным защитным материалом зазор. Поверх него фиксируется фигурная накладка из стали;

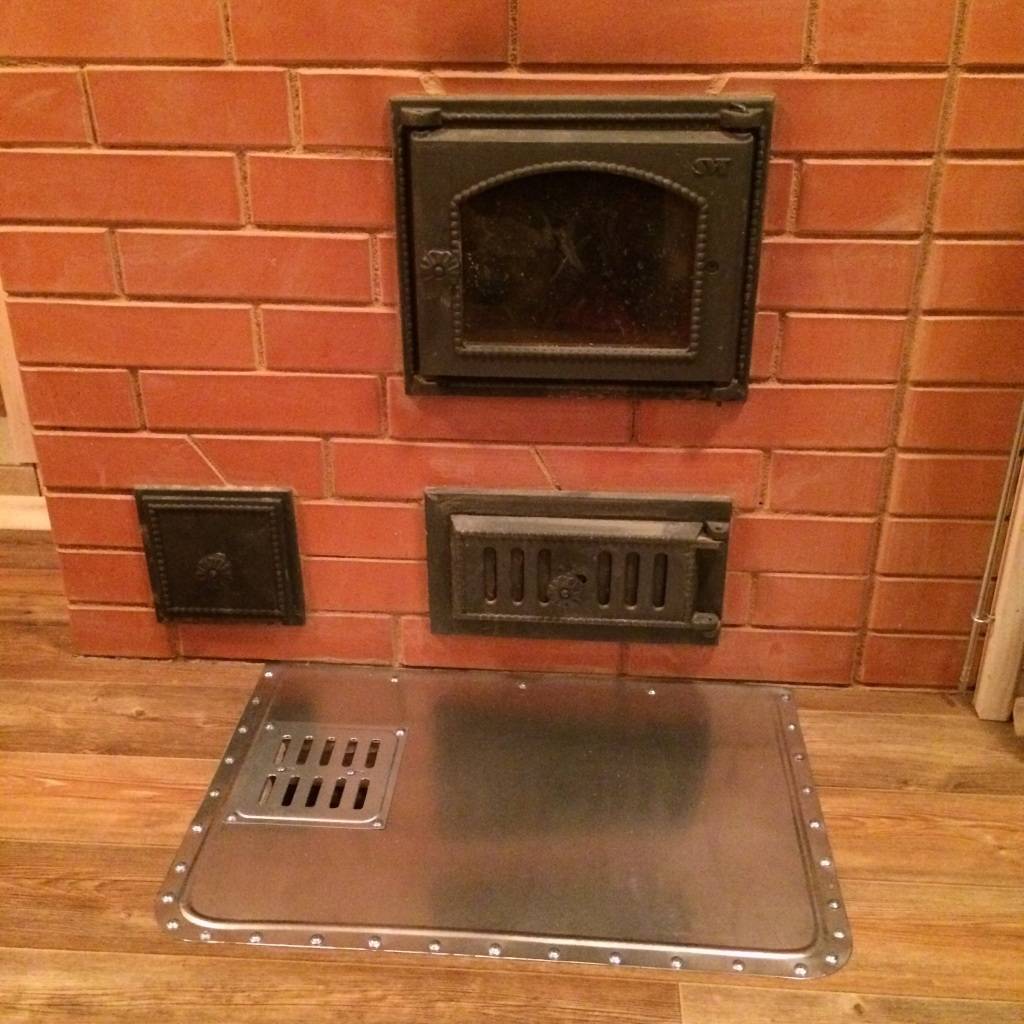

- перед топкой на пол необходимо выложить лист из металла толщиной 1 см на случай выпада угольков.
Металлическая подложка перед топкой
Создание песчано-глиняного состава
Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.
Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.
Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.
Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:
- Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
- Если толщина налипшего слоя превышает 3 мм, добавляется песок;
- Если на палке налипло 2 мм смеси, то раствор пригоден к работе.
Подготовительные работы
Выбор бака для воды
Одной из главных составляющих обогревательного устройства является бак или емкость для воды. Объём бака следует выбрать еще до начала всех строительных работ.
Он зависит от количества людей и посещения бани: чем больше желающих попариться, тем больший объём бака нужно использовать. На одного человека обычно расходуется один литр воды.
В качестве бака лучше всего использовать открытый резервуар. Такую емкость будет удобнее заполнять водой. В процессе эксплуатации на баке может появиться накипь. Ее легче устранить, если емкость будет открытой.
Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы препятствуете замерзанию воды и порчи или деформации самого бака.
Фундамент будущей печи
Одной из наиболее важных составляющих любой печи является ее фундамент. Кирпичная печь с закрытой каменкой для русской бани изготовленная своими руками должна находиться на качественном основании.
Следует делать глубин фундамента ниже уровня промерзания грунта в среднем на полметра. Площадь фундамента должна быть больше печи на несколько сантиметров по периметру.
Этапы построения фундамента:
нужно выкопать углубление для установки опалубки.
дно засыпать песком (примерно 15 см) и залить его водой для уплотнения. На поверхность укладываются мелкие камни, после чего они утрамбовываются.
Опалубка делается из досок. Внутренний размер опалубки должен быть идентичным размеру фундамента
Для построения важно использовать уровень.
Опалубка закрепляется в котловане, а внутрь вставляется прочная арматура.
После этого остается только забетонировать площадь и оставить на несколько дней. Деревянный каркас снимается, а щели между землей и бетоном засыпаются песком или гравием
Конструкция накрывается пленкой и оставляется примерно на семь дней.
Какой кирпич использовать?
Уместно использовать в бане керамический огнеупорный кирпич. Он имеет красный окрас и отличается прочностью и стойкостью к высоким температурам.
Как выбрать качественный кирпич? Прежде чем закупать целую партию кирпича удадитесь в его качестве. Для этого приобретите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это отличный материал.
Если же он рассыпается на мелкие детали – это плохой материал. Важен не сам размер кирпича, а одинаковые параметры каждого отдельного прямоугольника.
Есть еще один вид кирпича, который используют только в топливной зоне печи. Он имеет название шамотный. Такой материал отличается стойкостью к нагреванию. Шамотный имеет больший, по сравнению с другими, размер. Но его можно легко подпилить и сделать нужного размера.
Приготовление раствора
Печка-каменка для бани своими руками делается с помощью двух видов раствора:
- для наружной кладки
- для топки и дымохода.
Первый делается достаточно легко
Основное внимание в этом процессе следует уделить составляющим: песку и глине. Перед приготовлением песок просеивают
Он должен быть мелким и однородным. А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой.
Пропорции компонентов могут быть различными. Это зависит от того, насколько качественная глина используется. Но обычно это соотношение равно 1 к 2 (1 части глины и 2 песка), воды должно быть примерно 1/4 часть от количества глины.
Чтобы укрепить шамотный кирпич (для кладки топки) используют раствор из термостойкой глины (она имеет белый цвет). При воздействии высоких температур он плотно сжимается и образовывает надежную защиту от жара. Все растворы нужно вымешивать постепенно до консистенции жидкой сметаны.
Инструменты
Для построения каменки не требуется особых инструментов. Нужны лишь уровень, мастерок, емкость для замешивания раствора. Они есть в каждого хозяина, поэтому не придётся тратить средства на рабочий инвентарь. Если выбранная вами кладка требует обрезки кирпича, воспользуйтесь болгаркой и молотком.
