Дренаж участка: основы, устройство, компоненты, схемы, реализация самостоятельно

Этапы обустройства поверхностной дренажной системы

На участке размечают расположение канав в соответствии с планом. Канавы роют на глубину около 0,5 метра. Ширина для песчаного грунта — до 35 см, глинистого — до 45 см. Все боковые канавы делают так, чтобы они входили в центральную ветку, проходящую к водоприемнику, под соответствующим уклоном.

Дальнейшие этапы работ:

  • приемник потоков обустраивают в низкой области на участке;
  • проверяют уклон, наливают воду, наблюдают за перемещением;
  • дно застилают геотекстилем, чтобы концы захватывали стенки канавы по всей высоте;
  • уложенную ткань крепят небольшими колышками;
  • на дне делают подсыпку из деревянной щепы и мелкофракционного гравия, толщина каждого слоя не более 10 см.

Устройство дренажа

Рассмотрим, как сделать дренаж участка на глинистой почве разных типов.

Поверхностный дренаж

Более простое устройство имеет открытый засыпной тип дренажа:

  1. По имеющемуся плану прокапываются неглубокие траншеи, которые тщательно трамбуются. Соблюдается уклон траншей в сторону водосборников. Если вам повезло, и участок имеет естественный уклон, то глубина траншей может быть одинаковой. Глубина траншей доходит до 80 см, а их ширина составляет 40 см.
  2. В траншеях формируется песчаная подушка, поверх которой засыпается слой щебня. Так как устройство дренажа на глинистой почве будет открытым, щебень засыпается до уровня почвы либо оставляется место для укладки сверху слоя дерна. В таком виде система эксплуатируется.

Дренаж лоточного типа формируется так:

Монтаж пластиковых водоотводных лотков

  1. Прокапываются траншеи, как в предыдущем варианте, но не такие глубокие.
  2. На слой щебня заливается бетонный раствор, на который сразу же устанавливаются пластиковые или бетонные желоба. Бетон закрепляет траншеи, не позволяя земляным стенкам разрушаться. Подобным образом устанавливаются пескоуловители (обычно в конце линии лотков) и дождеприемники (под водосточными трубами).
  3. Желоба закрываются защитными решетками.

Схема укладки водоотводных желобов с пескоуловителями

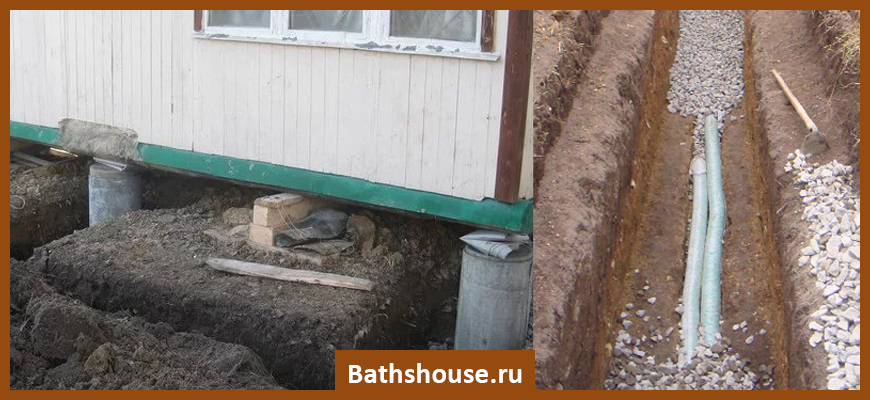

Глубинный дренаж

Это более качественная система дренажа, изготовление которой потребует много времени и сил.

  1. На отведенном ему месте устанавливается коллекторный колодец.
  2. Прокапываются магистральные и вспомогательные траншеи шириной около 50 см. Средняя глубина дренажа на глинах составляет около 120 см в основных каналах и около 100 см в каналах дополнительных. Основные линии должны доходить до водосборного колодца. Уклон вспомогательных траншей обеспечивается в 5 см на метр их длины.
  3. На дно выкопанных траншей засыпается подушка из песка и на нее выкладывается геотекстиль, края которого заворачиваются на стенки траншей.
  4. Сверху геотекстиля укладывается щебень толщиной не менее 20 см.Подготовка траншеи к укладке дрен
  5. Прокладываются перфорированные трубы с обязательной проверкой уклона.
  6. Трубы между собой стыкуются при помощи раструбовых или муфтовых соединений.
  7. В местах поворотов труб, а также через каждые 25 м на прямых участках монтируются ревизионные колодцы. Это могут быть куски трубы большого диаметра или специально изготовленные изделия. Их высота должна быть такова, чтобы они возвышались над уровнем почвы. Через эти колодцы будет осуществляться контроль чистоты трубопроводов, а также проводиться их периодическая чистка.Дренажный смотровой колодец
  8. Сверху труб вновь засыпается щебень. Он должен полностью покрывать трубы.
  9. Геотекстиль заворачивают так, чтобы щебень вместе с трубами оказался в его коконе. Фильтр для дренажа обеспечен.
  10. Оставшееся в траншеях место засыпается песком.
  11. Последним слоем идет грунт, которым выравнивают траншеи до уровня почвы.Схема укладки дренажных труб в траншее

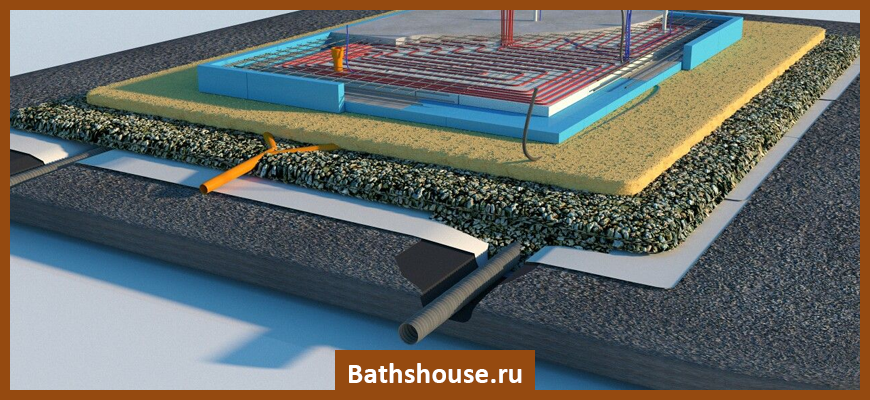

Пластовый дренаж

Создается данная разновидность дренажа еще до начала строительства фундамента. Почва углубляется ниже его расположения не менее чем на 20 см. Слой почвы также снимается шире места прохождения фундамента. На дно котлована засыпается щебень слоем 20 см, а по периметру располагаются дренажные трубы. Вся проникающая под фундамент влага собирается в трубах, откуда выводится по отдельно проложенным трубопроводам в водосборные колодцы.

Такой вид дренажа достаточно трудоемок, поэтому используется реже, хотя для глинистых грунтов он полезен.

Уход за дренажной системой заключается лишь в ее прочистке и откачке воды из коллекторного колодца. Если все сделано правильно, то никакая глина на участке не сможет омрачить ваше настроение и погубить выращиваемые вами растения.

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

  • открытый;
  • закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Открытый вариант дренажа

Закрытая или глубинная схема представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Закрытая дренажная схема

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа  – это самый простой способ, который не требует лишних затрат. Включает в себя канавы, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые схемы дренажа имеют два основных недостатка:

  • они занимают полезную площадь:
  • траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

Пристенная дренажная система

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

Кольцевая дренажная схема

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как дренаж нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных землевладений может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

Горизонтальный дренаж

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид схемы либо он не выполняет свои функции в должном объеме.

Комбинированный дренаж

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Вертикальный дренаж

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

  1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
  2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
  3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
  4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

  1. Прокладка траншей при соблюдении необходимого уклона.
  2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
  3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
  4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

  1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
  2. Прокладка траншей под дренажный трубопровод.
  3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
  4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
  5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
  6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
  7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
  8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Что такое дрены и для чего нужны

Комплекс труб и колодцев

Дрены или трубы водоотведения используются для осушения местности от избыточной влаги, грунтовых или почвенных вод. Система дрен образует дренаж – комплекс труб, которые способствуют сохранению качества почвы, стабильности технических и жилых построек.

Воду в поверхностных слоях грунта или под фундаментом здания на дачном участке необходимо отводить, чтобы:

  • Садовое здание не «покосилось», его фундамент не просел
  • На площадках и дорожках не оставались лужи из-за застоя воды
  • Не произошло подтопления подвалов и цокольных этажей
  • Избежать появления грибков на стенах строений из-за чрезмерной сырости
  • Не допустить разрушения несущих частей здания или отдельных элементов конструкций под воздействием солей и агрессивных химических соединений, содержащихся в воде
  • Предотвратить переувлажнение и промерзание грунта в зимний период, что негативно отразится на всхожести, цветении и плодоношении садовых культур
  • Избежать вымывания плодородного слоя почвы на садовых участках с уклоном

Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

Какие правила и нормы регламентирует СНиП

Для обустройства дренажной системы земельного участка вам потребуется внимательно изучить нормы СНиП 2.06.15-85 и 2.04.03-85.

Здесь есть вся информация, которая понадобится для успешного выполнения работы.

Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.

Они заключаются в следующем:

Нормы СНиП для дренажа

  • для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
  • соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
  • обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и прочистку;
  • перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
  • разместить трубы вдоль стен здания. Если фундамент имеет неправильную форму, можно уложить дрены на увеличенном расстоянии от него;
  • укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен выступать за нижнюю часть основания фундамента;
  • пристенный дренаж должен быть обустроен по всему периметру здания.

При его составлении вам понадобятся такие данные:

Проект по нормам СНиП

  • размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см, ширина 40-50 см;
  • показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
  • диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
  • высота песчаной подушки 10 см;
  • толщина гравийного слоя – от 20 до 40 см.

Смета ландшафтных работ

Теперь составляется смета, которая будет включать расчет объема дренажа, длины труб, количества геотекстиля.

Здесь вам потребуется определить стоимость следующих материалов:

  • дренажные трубы (гофрированные с перфорацией) – диаметр 110 мм, длина равна длине всей траншеи или суммарной длине траншей, если их несколько;

  • соединительные муфты – количество труб, уменьшенное на 1;
  • переходник для соединения магистральной трубы и накопительного колодца;

  • сам дренажный колодец, объем которого рассчитывается, исходя из объема воды, которая будет поступать сюда;
  • угловые соединения – количество равно числу поворотов в дренажной системе;
  • смотровые колодцы (устанавливаются на каждом углу здания. Если угловых соединений много, то ставят колодцы через одно. При этом, расстояние между ними не должно превышать 20 см);

  • песок, щебень, геоткань – количество определяется размерами траншеи.

Фундамент заложен в грунт на 1,2 метра.

Глубина промерзания почвы составляет 0,8 м.

Пристенный дренаж фундамента

Теперь рассмотрим пример пристенного дренажа фундамента, СНиП нормы здесь учтены.

Сначала определим количество дренажных колодцев. Длина одной дренажной трубы, учитывая отступ в 3 метра от фундамента, составит 16 м.

Общая длина дрен по периметру составит 64 м. Если сток организован по двум параллельным дренам в один колодец, то мы получим длину 32 метра.

Верхней точкой станет угол, противоположный по своему размещению колодцу.

Учитывая уклон в 1 см на каждый метр, получим разницу в высоте точки сбора и отвода воды в 32 см.

Если установить два колодца с противоположных сторон дома, то длину каждого участка дрен можно сократить до 16 м, соответственно, перепад будет равным 16 см, так получается сократить затраты на проведение монтажных работ.

Пристенный дренаж фундамента

Учитывая то, что глубина промерзания грунта 0,8 м, а мощность самого дренажного слоя 0,5 м, нам потребуется вырыть траншею глубиной 1,3 метра.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

  • локальный способ
  • создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

  • в самой нижней точке территории участка;
  • на участках с пологой поверхностью – например, перед крыльцом;
  • во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

Принцип построения

Дренажная система необходима и на ровных участках, и с уклоном. В первом случае влаге просто некуда деваться, она сильно пропитывает землю, превращая ее в настоящее болото. Во втором случае почва под резким уклоном утрачивает все свои плодородные качества, так как бурно стекающая по склону вода размывают гумус, что проявляется снижением урожайности.

Устройство дренажа на участке – это целая система взаимосвязанных труб, расположенных на территории. На поворотах или пересечениях необходимы специальные колодцы. Они помогают контролировать состояние комплекса и своевременно очищать заилившиеся трубы.

Дренажный колодец

Для сбора воды со всей территории обустраивается коллекторный колодец. Там вода накапливается до определенной отметки, а затем сбрасывается или используется для полива. Сброс чаще всего идет самотеком, для использования в других хозяйственных целях нужно приобрести погружные насосы.

Необходимо понимать, что дренаж на глинистом участке и на песчаном будет отличаться. Также на выбор влияет наличие объектов на территории, тип вод, рельеф, характеристики и физико-химические свойства грунта, степень их пучинистости, риск возникновения оползней, просадок, подтоплений, набуханий и другие параметры.

На торфяных почвах

На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

Излишек воды в грунте

В целях безопасности лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

Выбор дренажа в зависимости от фундамента

Какую водозащитную схему прокладывать на своем участке зависит от вида фундамента и глубины залегания грунтовых вод:

Ленточный фундамент.

Правильное устройство водоотвода защищает бетонную ленту от деформации во время весеннего таяния снега, осадков. Монтаж дренажа осуществляется вокруг ленточного фундамента при любой глубине залегания грунтовых вод. (Читайте статью на тему «Отмостка вокруг бани своими руками: этапы, виды и ошибки»)

Для ленты подходит кольцевой и пристенный дренаж. Глубина укладки от 80 до 90 см. Отступать от фундамента лучше не дальше 1-1,5 м. Прокладка осуществляется ниже уровня песчаной засыпки на 20 см. Особенность укладки труб заключается в объемных земляных работах. Монтаж труб можно осуществлять как на этапе строительства, так и после сбора коробки. При залегании грунтовых вод не глубже 1,5 м, ленточное основание дополнительно гидроизолируют.

Монолитный или плитный.

Для монолитной опорной конструкции лучше подходит пластовый дренаж, но можно использовать и кольцевой. Монтаж осуществляется согласно СНиП на этапе строительства, но кольцевой отвод можно проложить уже после окончания стройки.

По СНиП укладка осуществляется, когда разрывается котлован. По всему периметру делаются скважины. Глубина прокладки труб зависит от залегания почвенной воды, но ниже точки промерзания.

Скважины делаются с шагом 2-3 м. На дно засыпается подушка из гравия или щебня на 20-30 см. Внутрь вставляются перфорированные трубы. Пространство между трубами и стенками скважины запасается крупным гравием. Между собой скважины соединяются траншеями, в которые укладываются пластиковые трубы. Они соединяют скважины, отводят влагу от фундамента. Сверху скважины засыпаются песчаной подушкой на 40-50 см. Песок тщательно трамбуется, затем засыпается щебёнкой на 20-30 см. Сверху делается армирование, заливается основание. (Читайте статью на тему «Утепление фундамента своими руками снаружи — пошаговая инструкция»)

После застывания монолитной подушки вокруг нее роется траншея. Глубина ниже уровня основания фундамента на 40-50 см. В траншею засыпается щебенка, сверху монтируется отмостка.

Дренаж создает ловушку не только от влаги, поступающей сверху, но и отводит воду, поступающую из почвы. Металлобетонная подушка остается сухой со всех сторон. Это снижает давление зимой на 70%. Влага отводится ниже основания фундамента.

Свайный или столбчатый.

Если внутренний уровень влаги близко к поверхности почвы, то баню строят на свайном или столбчатом основание. Свайное устройство хорошо защищает весной от подтопления строения, расположенные вблизи естественных водоемов или в низине.

Для защиты свай делается кольцевой дренаж. Укладка осуществляется с удалением от опор конструкции на 3 м. Роется траншея, глубиной не менее 1 м. Делается песчаная подушка в 20-30 см. Дно засыпается гравием или битым кирпичом на 30-40 см. Отсыпка тщательно трамбуется. Трубы располагают под наклоном в замкнутой схеме. Вода отводится за территорию участка.

Ливневки и отсыпка

При устремлении дренажной системы вовнутрь, приходится сооружать ливневки, выводящие стоки в емкости. Их тщательная организация позволит уже наполовину решить задачу отвода воды. Ливневка состоит из:

  • желобов;
  • системы труб для стоков и канализации.

накопительные емкости для водыработает в поддерживающем режиме

Траншейные магистрали возле дома выглядят некрасиво, причем углы быстро осыпаются, и траншея обмеливается. По этой причине хозяева стараются укрепить сооружения разными способами, и зачастую применяют щебневую отсыпку, состоящую из 2 этапов:

  1. Дно канавы засыпается крупным щебнем, а сверху — мелкой фракцией.
  2. На щебень укладывается дерн.

Отсыпка останавливает подвижность грунта, но эффективность системы снижается. Альтернатива отсыпке — бетонные либо пластиковые водоотводные лотки. Ими вымащивают канаву для поддержания стенок, а уложенные поверху металлические решетки, уберегают от мусора. Они быстро зарастают травой, и становятся продолжением газона. Сборная конструкция долговечна, надежна и особенно подойдет тем, кому грозит проникновение воды в погреб.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
