Картофелесажалка для мотоблоков своими руками

Как сделать картофелесажалку своими руками

Картофелесажалку для мотоблока Нева при определенных знаниях можно смастерить и своими руками. Для производства потребуется изготовить:

1. Раму.
2. Посадочный бункер.
3. Выполнить систему шестеренок, с помощью которых приводится в действие весь механизм.
4. Устройство подготовки и закапывания лунок.
5. Обеспечение возможности настройки.
6. Колеса.

Не стоит пытаться слишком усовершенствовать самодельный агрегат, так как применение дополнительных устройств приведет к увеличению веса, и вследствие этого уменьшению производительности и мощности.

Процесс изготовления выглядит следующим образом:

1. Сначала раму устанавливают на колеса с двумя лонжеронами. Спереди располагают вилку и арку, а с боковой части – опору для подачи овощей. Помещают между колес деревянный диск или шестеренки, позволяющие хватать клубни.
2. Далее делают металлический бункер, который застилают резиновым покрытием, что препятствует повреждению картофеля.
3. Прикрепляют сиденье из металла или применяют кресло из автомобиля для комфорта.
4. На колеса устанавливают приспособления для большего соприкосновения с грунтом. Диски крепятся к раме с помощью пластин, болтов или уголков.
5. Следом ставят рыхлитель, сделанный из штанги с обоймами по краю, функцией которых является держать лапы.
6. Берут трубу диаметром 1 сантиметр и изготавливают высеватель, к которому прикрепляют бороздорез.

Также не следует забывать, что при установке подшипников нужно учесть попадание пыли и грязи в узловые соединения.

Собирая оборудование для посадки и уборки картофеля своими руками, вы не только экономите значительные материальные средства, но и почувствуете гордость за проделанную работу.

Это интересно: обработка картофеля мотоблоком Нева.

https://youtube.com/watch?v=7j0bPjihopA

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

• швеллер или уголок для сварной рамы;
• металлические колеса-зацепы (лучше приобрести готовые);
• ось для крепления на ней зацепов;
• набор подшипников;
• стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
• звездочки (19-21 зубьев);
• цепь от газораспределительного механизма ДВС;
• стальная проволока (3-4 мм).

Из инструментов потребуются:

• болгарка;
• сварочный аппарат (достаточно полуавтоматического);
• дрель (помощнее);
• компрессор и краскопульт.

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

• рама – 600×300 мм;
• диаметр зацепов – 300-310 мм;
• колея (расстояние между центрами зацепов) – 600 мм;
• длина цепи семяпровода – 750 мм;
• расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
• бункер – 350×400×400 мм;
• четыре стандартных подшипника 205-го размера.

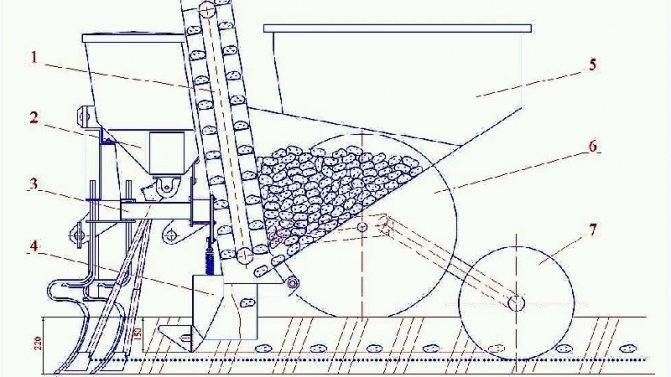

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки: пошаговая инструкция

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Посадка картофеля

Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.

Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.

В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.

Originally posted 2018-03-28 15:01:11.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств. Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

Рама самодельной картофелесажалки для мотоблока

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Бункер

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Рыхлитель самодельный

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

Сеялка

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Какая колея должна быть у мотоблока при посадке картофеля?

Для высадки картофеля мотоблоком нужно соблюдать ряд технических нюансов, среди которых особо важными являются ширина колеи, глубина посадки и расстояние между клубнями.

Фермеру необходимо настроить агрегат на следующие параметры:

• Ширина колеи должна составлять от 55 до 65 см, что обеспечит нормальный восход урожая и легкий процесс ухода за ним.
• Расстояние между каждой лункой должно составлять от 25 до 30 см.
• Глубина посадки – от 10 до 15 см.

Важно следить за тем, чтобы ширина колеи при посадке картофелесажалки была равной и не сбивалась. Для этого изначально настройте свой агрегат, также можно натянуть веревки, по которым получится следить за ровностью и правильностью борозд

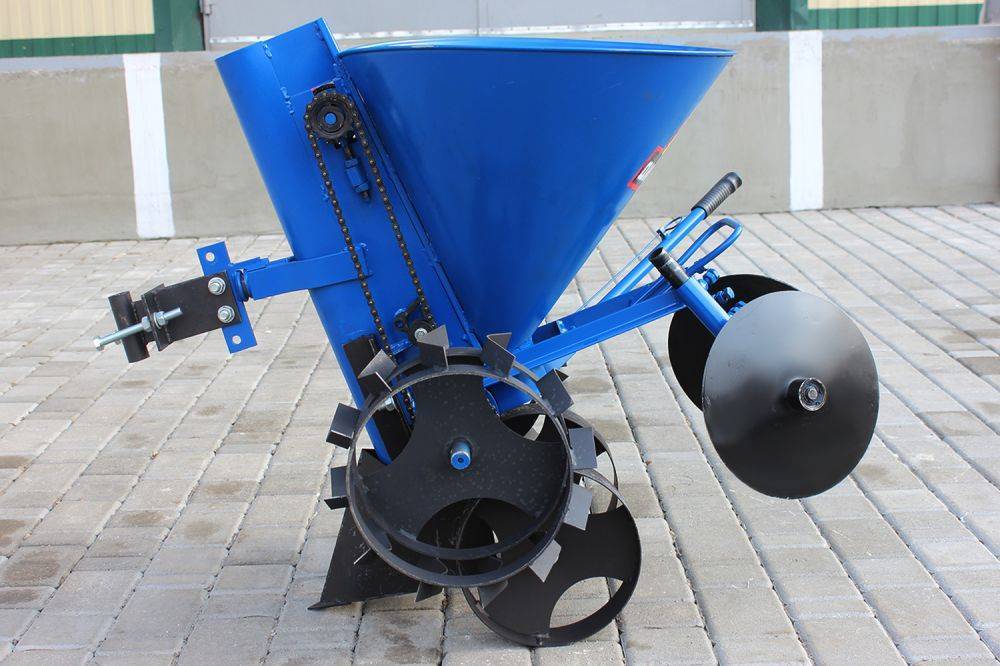

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

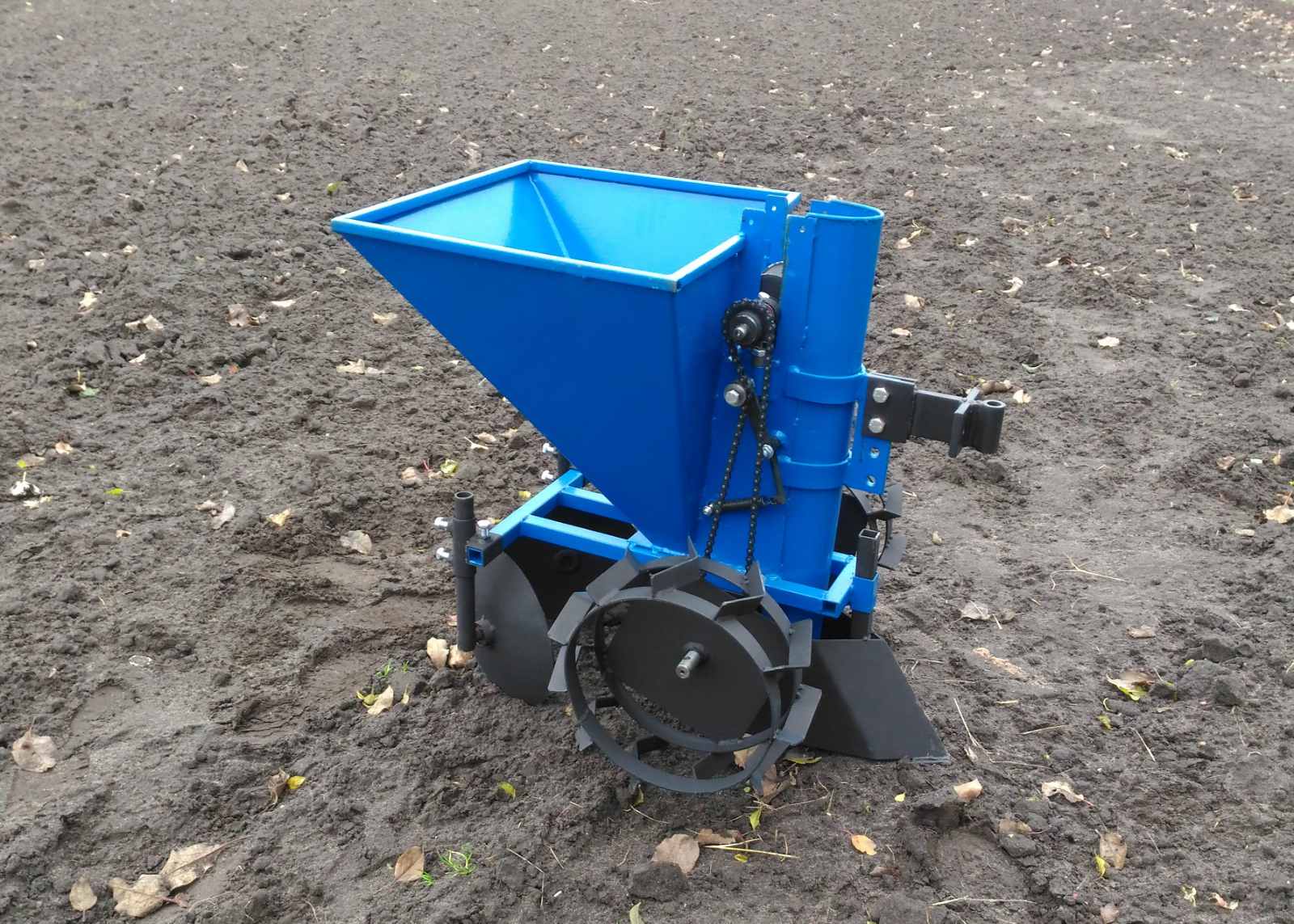

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

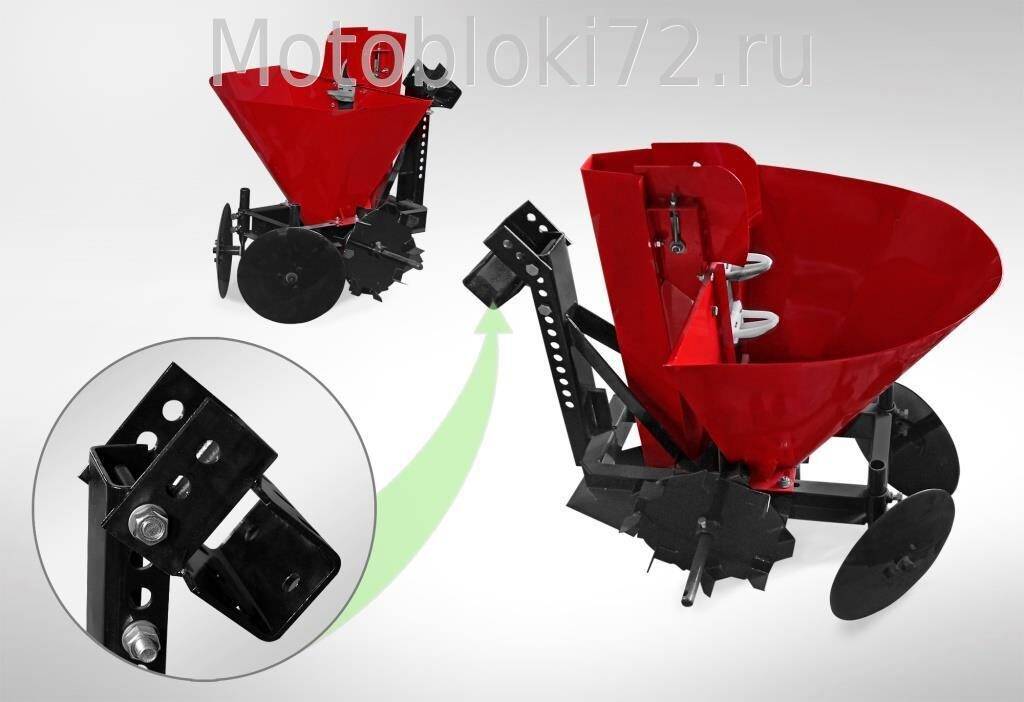

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.

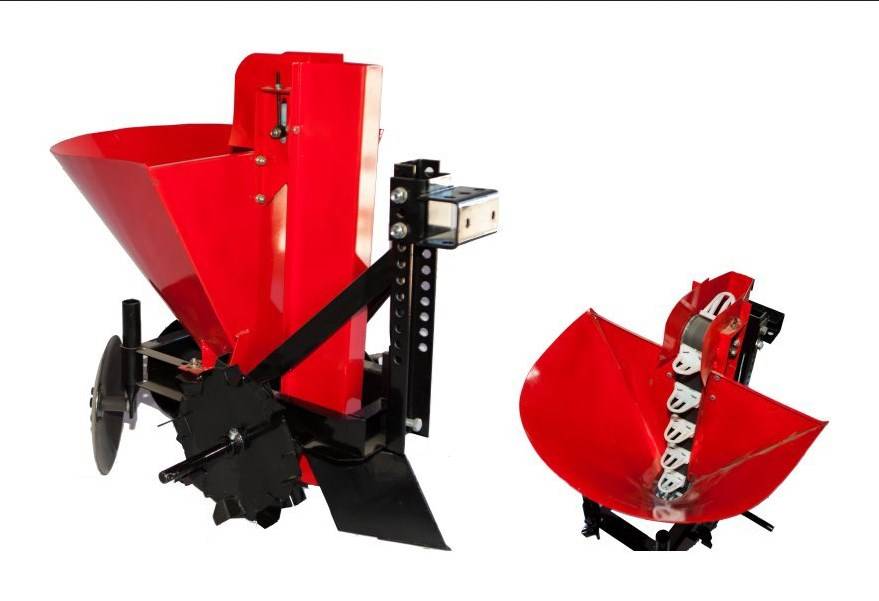

• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Какие приспособления нужны

Чтобы высадить клубни картофеля, понятно, что одного единственного мотоблока будет недостаточно, потребуется дополнительные устройства, в частности картофелесажалка. Это оборудование позволит провести процедуру качественно и быстро, без применения тяжелого физического труда.

Эффективность такого подхода состоит еще и в том, что картофелесажалка вполне может быть самодельной. То есть изготовить приспособление может каждый своими руками: необязательно покупать готовое изделие. Это позволяет оптимально подобрать размеры картофелесажалки для мотоблока, которые будут соответствовать потребностям.

Поэтому приведем схему и чертеж такого устройства, чтобы понимать, какой можно получить в итоге агрегат, если его делать своими руками.

Хранение

Техническое обслуживание не будет рациональным, если агрегат после эксплуатации неправильно хранить. Картофелесажалка должна храниться в помещение, где уровень влажности не превышает 70 процентов. При хранении временного типа:

• очистить машину от грязи;
• протереть насухо все детали;
• смазать их маслом или консистентной смазкой;
• поставить агрегат устойчиво.

Во время продолжительного хранения после окончания посадочных работ стоит немедленно:

• очистить картофелесажалку от следов работы и вытереть насухо;
• демонтировать колеса и консистентной смазкой обработать посадочную часть;
• проверить все детали и при необходимости смазать и их;
• внимательно посмотрите на поверхность соединения, есть ли на ней вмятины, если вы их нашли — зачистите и смажьте маслом.

Как сделать картофелесажалку для мотоблока своими руками?

Именно качественный комплект для посадки картофеля является необходимым и важным помощником любого дачника. Но если вам не хочется покупать такое дополнительное оборудование, можно попробовать сделать картофелесажалку своими руками.

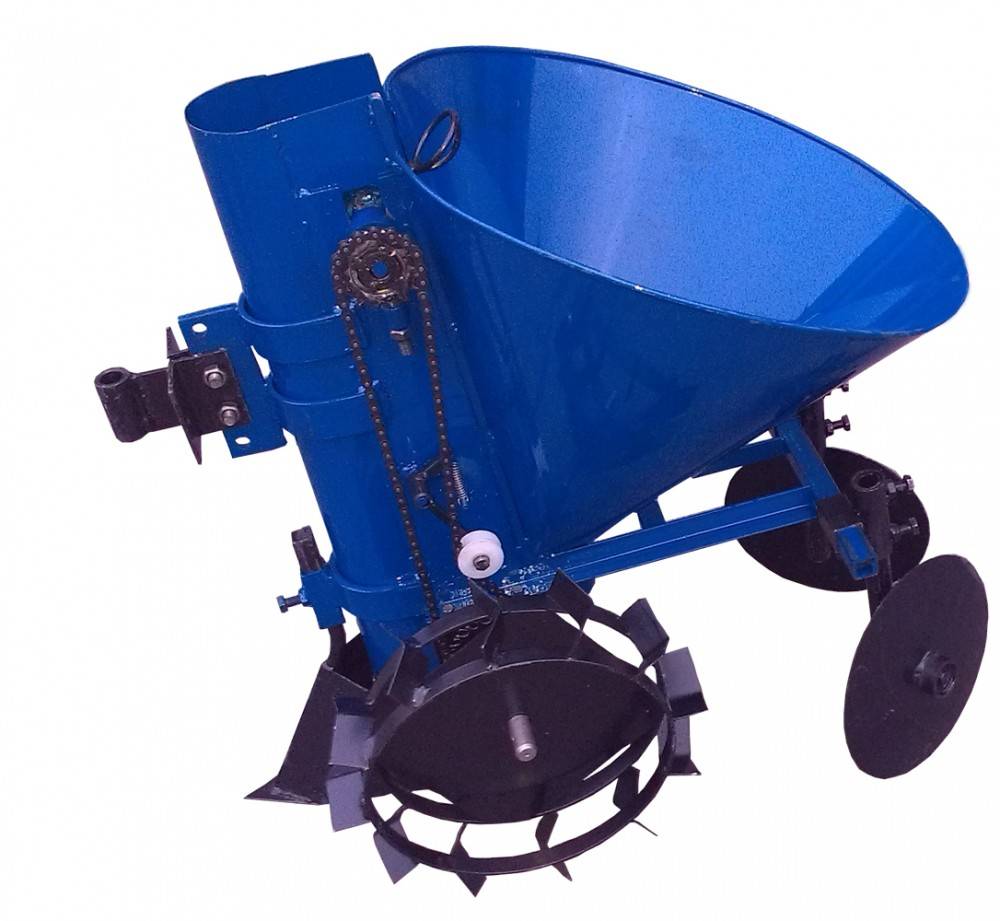

Картофелесажалка состоит из следующих элементов:

• контейнер для картошки;
• механизм для высадки клубней;
• рыхлители;
• колеса;
• устройства для закапывания лунок.

Все эти компоненты нужно будет изготовить самостоятельно. Чтобы не ошибиться и сделать все правильно, лучше всего использовать в работе чертежи. Их можно нарисовать самим, если есть об этом представления, или использовать уже готовые схемы. Для изготовления картофелесажалки понадобятся:

• листовой металл разной ширины и длины;
• гайки и болты;
• сварочный аппарат;
• болгарка;
• швеллеры;
• дополнительные колеса.

Самодельная картофелесажалка представляет собой небольшую тележку на колесах, которая крепится к мотоблоку. Чтобы ее изготовить, нужно следовать определенным этапам.

1. Создаем рамную конструкцию картофелесажалкиДля этого свариваем между собой швеллера и продольно расположенные лонжероны. Их нужно соединить тремя поперечными элементами.Впереди конструкции устанавливаем арку с вилкой крепления и центральной тягой, здесь же устанавливают два кольца для крепления нижней тяги.Сбоку нужно закрепить пластинчатые опоры для крепления дисков для заделки борозд и семяпроводящих труб.После этого раму укрепляют и усиливаю с помощью стальных полос. Усиливаем также арку, укладывая на нее стальные косынки.
2. Колеса, держатели и рыхлители картофелесажалкиВ качестве колес можно использовать любые от некрупной техники. Можно также сделать колеса самостоятельно из стальных листов.Затем колеса надевают на шипы оси с помощью подшипников и хорошо закрепляют. Держаки для рыхлящих лап создаются с помощью сварки. Собирают штангу квадратной формы, для чего используют металлические уголки. С двух сторон штанги крепят обоймы, в которые будут вставляться стойки культивирующих элементов. Зазор между стойкой и обоймой не должен быть больше одного миллиметра.Посадочное устройство создают из стальной толстостенной трубы с сечением 100 мм. Снизу к трубе крепится сошник для нарезки борозд, который должен быть регулируемым. Для таких целей на конструкцию надеваются ременные стремянки, путем ослабления которых можно проводить регулировку сошника.Диски для заделки борозд надеваются на заднюю часть посадочного устройства. Колеса конструкции оснащаем грунтозацепами, между ними устанавливаем деревянный диск с четырьмя полукруглыми пазами. Он будет захватывать картофель и перемещать в вырытые лунки.
3. Делаем бункер для семянЕго лучше всего создавать из металлических листов, толщина которых от 3 мм. Принцип работы следующий:

• По шаблону отмериваются и вырезаются четыре стороны.
• Все составляющие соединяются сваркой, а дно застилается резиной, что предотвратит повреждение клубней.

После этого на раму сажалки крепится держатель разрыхляющих лап и ось для колес. Она состоит из толстостенной трубы, шипообразных вставок. Все элементы закрепляются болтами и привариваются, также устанавливается бункер.

Изготавливаем сидениеЕго можно сделать из металлического уголка, к которому крепятся доски и обтягиваются поролоном или любым другим мягким материалом.

Существует много вариантов создания самодельной картофелесажалки. Она будет необходимой в том случае, если фермер не хочет тратить деньги на дорогостоящее навесное оборудование, но намерен сделать работу на участке упрощенной.
