Как пользоваться таблицами — пример
Рассмотрим на примере как с помощью данных таблиц определить дверь, с каким пределом огнестойкости необходимо установить в ту или иную пожарную преграду.
Отметим, что в проектной документации на объект (в нашем случае школу) всегда указывается, где и какие (какого типа) противопожарные преграды должны стоять — это определяет проектировщик.
Каждой преграде соответствует свой тип (согласно ФЗ — №123) – это тоже указано проектировщиком в проекте объекта (здания/сооружения).
То есть специалист (проектировщик) заранее определил для нас какая противопожарная преграда (стена, перегородка, перекрытие) и какого типа эта преграда (1, 2, 3 или 4-го). И мы просто берем эти данные из проектно-технической документации на наш объект (в нашем случае школу).
Итак, из технической документации мы узнали, какая именно противопожарная преграда (стена, перегородка и т.д.) находится на пути эвакуации людей из школы. Например, это пожарная стена.

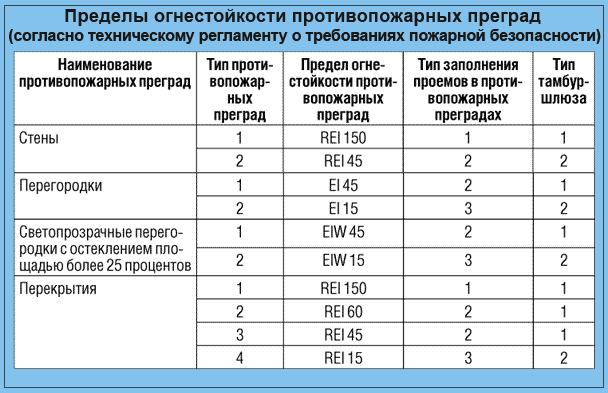

Таблица №23
Теперь, открываем таблицу №23 Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности»:
- В первом столбце дан перечень всех пожарных преград. Нас интересует строка «Стены»;
- Из столбца 2 «Типы противопожарных преград» видим, что стены могут быть двух типов: 1-го и 2-го;
- Тип нашей стены, мы тоже уже знаем из проектной документации. Например, это противопожарная стена 1-го типа;
- Из столбца 3 «Предел огнестойкости …» видим, что нашей стене 1-го типа соответствует предел огнестойкости REI 150.
Это значит, что стена в условиях пожара должна сохранять свою несущую способность (R), целостность (E) и свои теплоизолирующие свойства (I) не менее 150 минут.
Далее, смотрим в 4 столбец таблицы «Тип заполнения проемов в противопожарных преградах». Это означает, что тот элемент, которым будет заполнен проем в нашей стене, должен соответствовать указанному в таблице типу (тип заполнения проемов в огнестойких преградах).
Таким образом, в нашей стене 1 типа с пределом огнестойкости REI 150 элемент для заполнения проема должен быть тоже 1-го типа.
Таблица №24
Теперь, узнаем какая дверь, а точнее с каким пределом огнестойкости (15/30/60 и т.д. минут) должна стоять в нашей стене.
Для этого смотрим в Таблицу №24 «Пределы огнестойкости заполнения проемов…»:
Столбец 1 «Наименование элементов заполнения проемов в противопожарных преградах» дает перечень элементов, которыми может быть заполнен проем в противопожарной преграде.
Выбираем из этого перечня, какие двери мы хотим установить:
— огнестойкие двери; — огнестойкие двери с остеклением более 25%; — дымогазонепроницаемые двери; — дамогазонепроницаемые с остеклением более 25%.
Например, мы выбрали «противопожарные двери» (какие именно — ДПМ или ДПД, решать Вам);
- В столбце 2 «Тип заполнения проемов в противопожарных преградах» выбираем цифру «1», так как из таблицы №23 мы уже определи тип заполнения проема в нашей противопожарной стене и выяснили, что он 1-го типа;
- И, наконец, из 3 столбца «Предел огнестойкости» видим, что 1-му типу (типу заполнения проема) соответствует предел огнестойкости ЕI 60.
Это означает, что наша противопожарная дверь 1-го типа, которой будет заполнен проем в стене, должна сохранят свою целостность (E) и свои теплоизолирующие свойства (I) не менее 60 минут.
Итог: в школе на пути эвакуации людей в противопожарной стене 1-го типа нам необходимо установить противопожарную дверь с пределом огнестойкости не менее 60 минут (ЕI 60).
И как уже было указано ранее — конкретный вид дверей выбираете Вы сами — будут это деревянные двери ДПД или металлические ДПМ, решаете только Вы, в данном случае значение играет только предел огнестойкости двери.
Отметим, что данные пределы огнестойкости: «Е», «I» с указанием времени в минутах (15/30/60 и т.д.), присваиваются противопожарным дверям, а также воротам и люкам по результатам испытаний этих конструкций на огнестойкость. Методика проведения данных испытаний установлена и закреплена ГОСТом.
Также хотелось бы отметить то, что пожарный инспектор выдавший то или иное предписание по установке противопожарных дверей — обязан сообщить Вам на основании какого нормативного документа он вынес такое решение. Поэтому не стесняйтесь задавать пожарному инспектору интересующие Вас вопросы.
Из чего делают такие двери

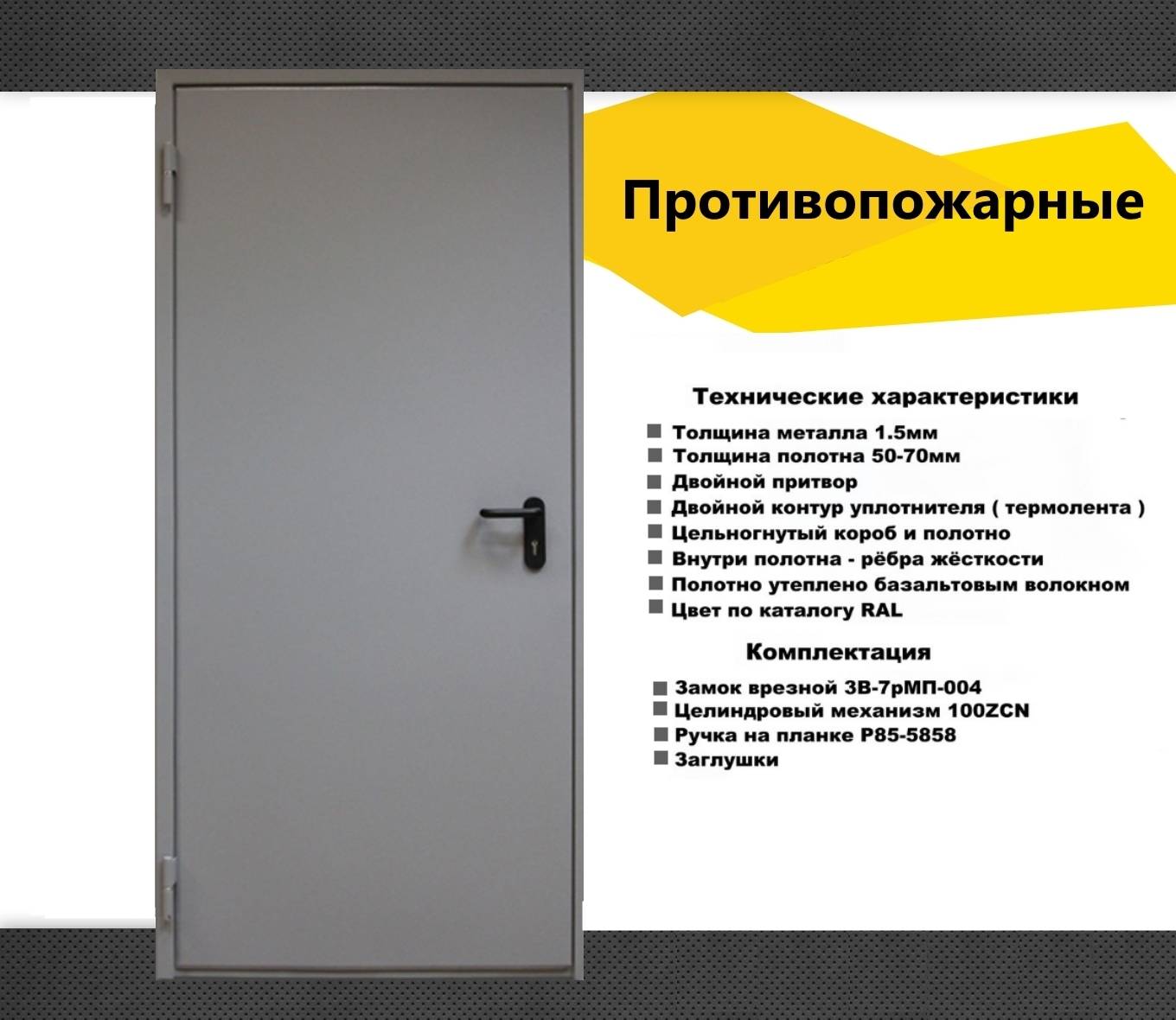

Противопожарные двери имеют такую же конструкцию, что и обычные, но с некоторыми нюансами:
- Коробка монтируется с наличниками только с наружной стороны, если она угловая, и с обеих сторон – если обычная.
- Дверное полотно обычно изготавливается из стали – нержавейки толщиной до 1,5 мм, а между листами стали укладывается минвата, которая не поддерживает горение. Ширина полотна при этом варьируется от 5 до 10 см, и чем толще полотно, тем дольше выдержит дверь при пожаре. Но двери могу быть и не металлическими, а изготовленными из огнеупорного стекла. Пространство между стёклами в этом случае заполняется специальным гелем, который при нагреве плотно закупоривает все щели, защищая помещение от дыма.
- Замки и фурнитура на таких конструкциях тоже особенные. Их главная задача – при необходимости открыть доступ людям для тушения пожара и эвакуации, не допустив при этом случайного распахивания во время критической ситуации. Чтобы открыть большинство таких замков, нужно просто опустить ручку вниз, и специальные доводчики помогут справиться с задачей, даже если человек ослаблен от угарного газа.
ФОТО: kazan.tech-doors.ruКроме того, полотно двери может иметь одну или две створки. Второй вариант проще для отрывания при пожаре
ФОТО: locks.ruМногие конструкции оснащены функцией «Антипаника», которые не позволяют открыть дверь снаружи просто нажатием, для этого требуется ключ, а вот изнутри их можно распахнут простым толчком
Помимо замков, все противопожарные двери оборудуются специальными механизмами, предотвращающими заклинивание.
Замковая система
Существует несколько видов замков, используемых на противопожарных дверях в различных помещениях. В общественных заведениях часто устанавливают замковую систему из трех основных элементов, к которым относится запирающий узел с горизонтальной балкой слева; такой же блок справа; поручень длинной формы, соединяющий оба запирающих фрагмента.
Открыть такую дверь очень легко, для этого нужно толкнуть или нажать поручень, при этом он опускается вниз, происходит срабатывание механизмов и створки размыкаются.
Поручни многих видов огнеупорных дверных конструкций покрывают термостойкими пластиками, не подвергающимися нагреванию и разрушению.
Особо ценятся замковые изделия с автоматическими индикаторами, фиксирующими увеличение температуры, концентрации дыма; появление пламени. При появлении угрозы пожара они самостоятельно .
Достоинства и недостатки дверей, предотвращающих пожар
Противопожарные двери имеют массу достоинств, которые являются плодами инженерной мысли. Эти устройства прочны и долговечны, надёжно сохраняют ваш дом от наружного огня и угарного дыма, отлично изолируют звуки.
ФОТО: moysignal.ruТакие двери хорошо сохраняют тепло, не накапливают статического электричества и настолько прочны, что злоумышленники не смогут с ними справиться
Есть ли у этого изделия хоть один недостаток? Если очень нужно придраться, то, конечно, можно найти. Он заключается в стоимости этого изделия. Она на порядок дороже, чем цена обычной двери. И это всё из-за особых защитных механизмов. Вопрос только в том, хотите ли вы сэкономить за счёт безопасности своей и своих близких?

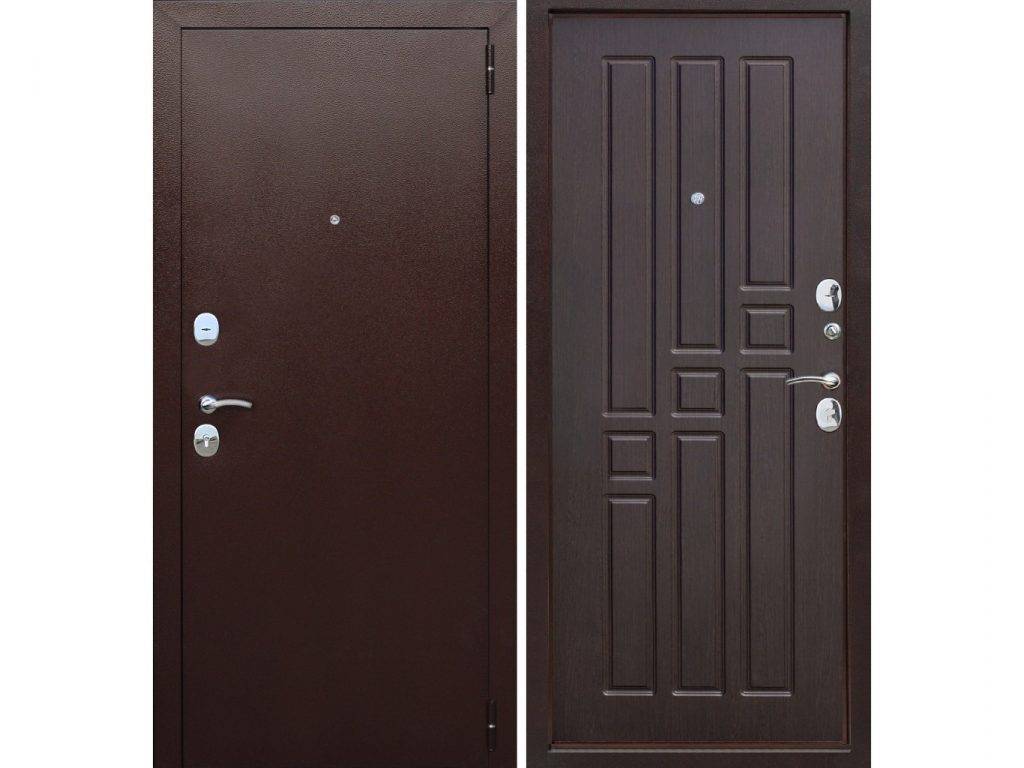

Какими должны быть входные двери в квартиру?
Выбор металлической двери в качестве входной неслучаен: изделия даже из массива дерева или иных материалов не способны обеспечить высокую надежность и защиту, поэтому в этом случае выбор небольшой.
Но как правило, при выборе, первое, на что обращает внимание покупатель – это внешний вид, который определяется отделкой двери. Прежде всего следует исходить из того что современная входная дверь – это многослойная и довольно сложная конструкция, состоящая из следующих обязательных элементов:
Прежде всего следует исходить из того что современная входная дверь – это многослойная и довольно сложная конструкция, состоящая из следующих обязательных элементов:
- коробки;
- металлического полотна;
- каркаса;
- ребер жесткости;
- декоративной отделки;
- теплоизоляционного слоя;
- уплотнителей;
- петель;

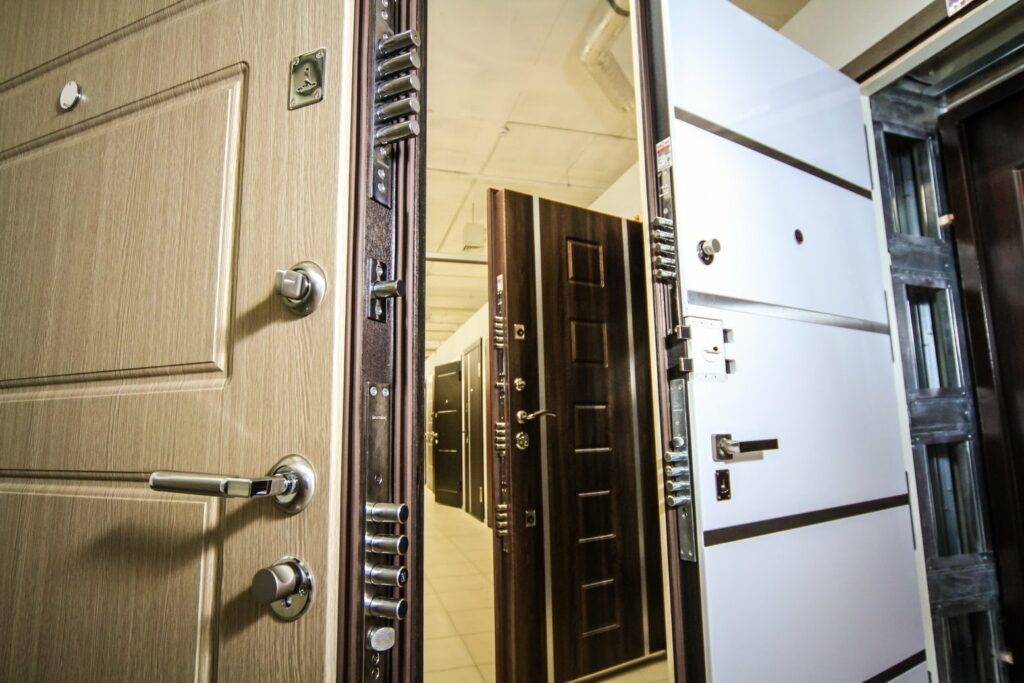

- противосъемных штырей и некоторых других элементов (в зависимости от класса изделия и конструкции).
Также обязательными атрибутами входной двери является глазок, к выбору которого следует отнестись максимально ответственно, отдавая предпочтение моделям с наибольшим углом обзора и, естественно, ручки и замки.
Последних, в идеале, должно быть не менее 2 единиц, при этом желательно выбирать конструкции разных систем.
Не стоит забывать и о том, что дверь – слабое звено в теплоизоляции дома, поэтому, устанавливая входную конструкцию из металла, материала с высокой теплопроводностью, следует обращать внимание и на то, насколько эффективно ее утепление
Габариты входных дверей
Полотна стальных входных дверей, как правило, выпускаются на заводах в стандартном исполнении, так, как, при их сборке используются эталонные кондукторы. Среди наиболее популярных на рынке размеров конструкций, потребитель может выбрать следующие изделия:
- Стандартная однопольная дверь имеет габарит 900 мм и монтируется в проём 1000 мм.
- При наличии более широкого проёма – до 1200 – 1500 мм, применятся полуторные двери. Одна из створок почти всегда находится в зафиксированном положении и открывается только в экстренных случаях. Второе полотно с габаритом до 900 мм является рабочим и эксплуатируется в штатном режиме.
Однопольная дверь

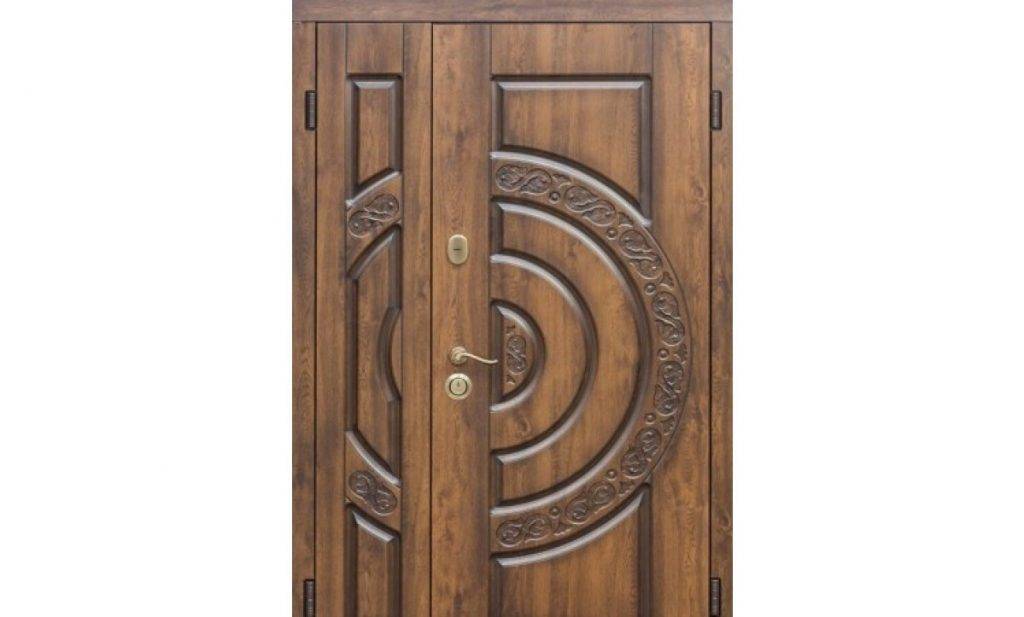

В случае, если дверной проём имеет габариты от 1200 до 1800 мм, в него ставится двупольная дверь с одинаковой шириной. Одна из створок является основной, вторая – зависимой и, чаще всего, фиксируется к полу и перемычке дополнительными запирающими стержнями.
Полуторная дверь
Высота всех дверных конструкций одинаковая и составляет 2000 мм, что отлично сочетается с типовым проёмом в стене 2100 мм от высоты чистого пола или 2200 мм от плиты перекрытия. При необходимости изготовления более высокого полотна двери, в проём вваривается несущая рама, которая закрывается стальными листами – глухой фрамугой.
Из чего состоит противопожарная дверь
Если рассмотреть металлическую противопожарную дверь в разрезе, хорошо видны слои, из которых она состоит. Конечно, конструкция каждой модели имеет варианты, да и слоев может быть несколько. Но любая противопожарная дверь обязательно имеет внутренний и наружный слой. Основные «внутренние» материалы – теплоизоляторы (чтобы дверь дольше не воспламенялась), например, очень популярна в качестве теплоизолятора негорящая минеральная вата. Снаружи – металл, пластик, огнестойкая краска. Сталь (снаружи) и ДСП (внутри) – несовместимы (ДСП сгорит).
Вопрос:
– Какая межкомнатная противопожарная дверь предпочтительнее для коттеджа и квартиры?
Ответ:
– Огнестойкость такой двери – не более 30 минут (больше не нужно). Лучше ее сделать из дерева – тогда уж точно не заклинит, кроме того, это дешевле (300–400 долларов, а стальная хорошая дверь – от 14 тысяч рублей).
Как показывает практика, любая стальная дверь примерно в течение 15 минут может противостоять огню. И не перекосится. Но не больше. Мало того, даже обычная дверь из ДСП (или ДВП) может быть противопожарной, так как смолы, которыми склеивается древесно-стружечная (волокнистая) плита (ДСП, ДВП), не горят или плохо горят. Кроме того, сегодня такие двери из ДСП покрывают негорючим веществом (КСД, КСД – А, Файрекс-200, паста ОЗП-Д) или шпоном, который «сажают» на негорючий клей. Но, повторимся, «выдержат» огонь они недолго.
А вот противопожарная дверь сверху обязательно должна быть защищена трудновоспламеняемым покрытием (стальной лист, дерево, алюминий и др.), внутри – теплоизолирующий материал и противодымные прокладки, препятствующие проникновению ядовитых продуктов горения (люди чаще страдают от отравления дымом, чем от самого огня). На сегодняшний день самые огнестойкие двери – стальные снаружи и с огнестойкой минеральной ватой внутри. А самые эксклюзивные материалы (под заказ): снаружи – керамическое покрытие (кремнеорганика), внутри – дуб с особой пропиткой.
По краю такой двери в бороздке (по всему периметру) кладется специальная полоска – вспенивающаяся противодымная вставка (типа твердого пластилина), которая не заметна, если дверь закрыта. Во время пожара эта вставка вспенивается, герметизируя щели. То есть она скорее защищает от проникновения продуктов горения в другие помещения. Снаружи может быть металл (лист стали), пластик, ламинат, меламин и др. Внутри теплоизоляционный материал: минеральные плиты на основе базальтовых волокон, гипсокартон, ДСП, МДФ и др. К сожалению, далеко не каждая фирма объясняет, из чего состоит начинка двери, ссылаясь на свое ноу-хау. Но какая бы дверь ни была, ее противопожарные качества должны быть зафиксированы в сертификатах. Довольно часто противопожарная дверь является одновременно и звукоизоляционной. В ней внутренний наполнитель одновременно обладает двумя свойствами – теплоизоляционным и звукопоглощающим.
Противопожарная дверь должна сохранять огнестойкость в течение времени, указанного в сертификате. По ГОСТу это 15, 30, 45, 60, 120, 150, 180, 240, 360 минут (ГОСТ 30247.0-94). Но на практике самые огнестойкие двери способны выдержать не более 2 часов. Испытания на огнестойкость проводятся в специальных лабораториях, в особых печах, при помощи специальных измерительных приборов – термопар и компьютера.
Как это делают? В лаборатории установлена специальная печь размером с небольшую комнату, в ней – проем. Дверь вставляют в этот проем, все щели закладывают кирпичом. Потом кирпич закрепляется глиной, которая не застывает. Постепенно в печи повышают температуру, на наружное полотно двери ставят датчики (термопары), которые соединены с компьютером. Компьютер показывает температуру на наружной поверхности двери (в разных точках). Испытания проводят до того момента, пока сквозь дверь не будет проходить огонь. Причем, если при испытании дверь выдержала 40 минут, записывают огнестойкость максимум 30 минут. На всякий случай.
Противопожарная дверь какого производителя лучше
Все компании, представленные в обзоре, выпускают продукцию, соответствующую требованиям ГОСТ в сфере безопасности. Изделия различаются дизайном и сферой применения. Команда VyborExperta.ru рекомендует следующие торговые марки:
- Torex – для квартир многоэтажных жилых домов;
- Промет – для офисных зданий, бизнес-центров;
- Bravo – для ремонта в финансовых учреждениях, магазинах;
- Верда – выбор владельцев загородных особняков, ресторанов;
- Profildoors – для небольших коттеджей;
- Аргус – для бюджетного ремонта.
Все представленные бренды достойны внимания строителей и владельцев, но только производители самой функциональной продукции удостоились звания лучших в своем классе.
Какие бывают двери
Противопожарные преграды бывают нескольких типов в соответствии с ФЗ № 123, а конкретнее в ст.37 подразделяют на семь видов, одним из которых являются дверные полотна. Которые, в свою очередь, делятся на несколько типов (1, 2, 3) в зависимости от того, какой класс огнестойкости присвоен. Производители используют специальные обозначения в соответствии с площадью остекления и наличием свойств защиты от дыма и газа. Итак, для покупателей могут увидеть такие параметры:
- «Е» — означает потерю целостности;
- «I» — говорит о потере теплоизоляции;
- «S» — свидетельствует о потере сопротивления к проникновению дыма и газа.
Цифры, которые к ним приписывают означают время, в течение которого свойства сохраняются. Также двери разделяются в зависимости от конструкции и бывают:

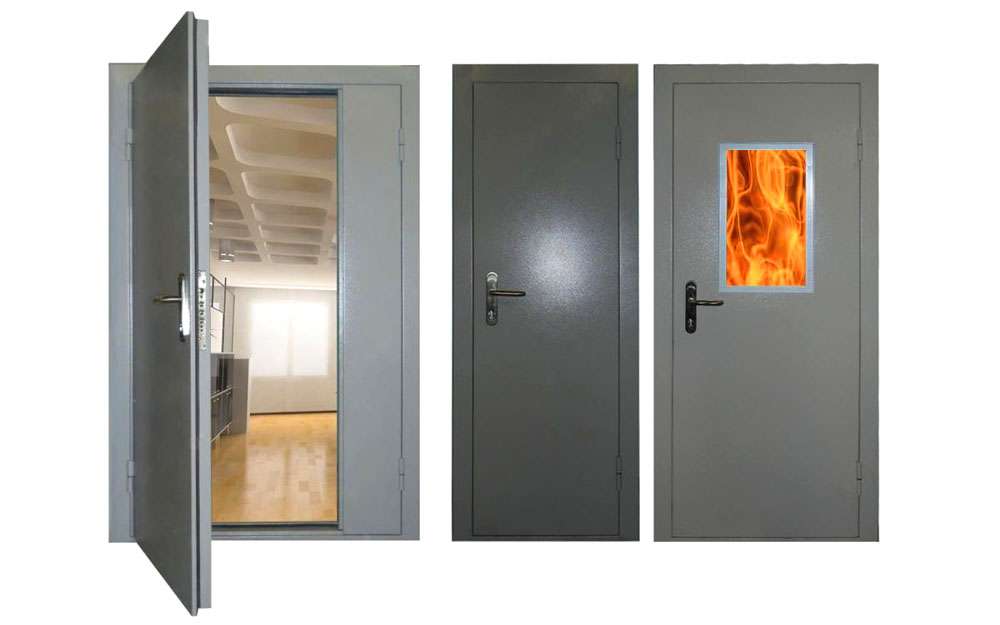

- остекленными;
- одно или двупольными;
- с наличием порога или без;
- разностороннего открывания, то есть могут открываться с правой или левой стороны.
Покупателям есть из чего выбрать, современные производители предлагают продукцию различного внешнего вида, с разными функциями, которые смогут не только противостоять огню, но и прекрасно вписываться в интерьер. Перед покупкой стоит внимательно изучить все характеристики предлагаемой продукции и сопоставить с потребностями.
Классификация изделий
Специалисты при классификации противопожарных дверей ориентируются на такие критерии:
1. Основное предназначение
Данный критерий предусматривает то, где именно будут установлены противопожарные двери. По предназначению двери можно условно подразделить на такие подвиды:
- внешние — обычно устанавливаются на входе или выходе помещения, запасного выхода, балкона, эвакуационного выхода;
- технические — используются при установке в складских, технических или производственных помещениях;
- внутренние — устанавливаются в основном внутри офисных или жилых помещений.
2. Степень огнестойкости
Исходя из данного критерия, противопожарные двери по степени огнестойкости делятся на три типа:
- 1-й — способны удерживать огонь на протяжении 30 минут (EI-30);
- 2-й — обладают способностью удерживать распространение огня на протяжении 60 минут (EI-60);
- 3-й — могут удерживать распространение пожара в иные помещения приблизительно до 90 минут (EI-90).
Для того чтобы обладать более полной информацией о типах ПП дверей, необходимо знать значение аббревиатуры:
Е — потеря способности сдерживать конструктивную целостность изделий и сохранять свои эксплуатационные показатели при воздействии высокой температуры.
I — конструкция теряет теплоизолирующие свойства под воздействием высокой температуры.
3. Материала, который используется для изготовления противопожарных дверей
Стальные — это наиболее распространенный вид ПП дверей. В основном они предназначены для установки в жилых помещениях или административных зданиях, торговых или деловых комплексах, учебных заведениях. Для стальных противопожарных дверей характерны преимущественно 2 типа изделий: EI60 или EI90.
Для их изготовления используются листы стали холоднокатаного типа, которые по ходу производственного процесса изгибаются определенным методом. Их конструкция может быть оснащена наличником или цельногнутой коробкой. Внутренней пространство дверей заполняется специальной базальтовой минеральной плитой. Внешняя поверхность стальных противопожарных дверей оклеивается противопожарной лентой.
Основным показателем этой ленты является ее способность расширяться под воздействием высокой температуры, заполняя при этом площадь между полотном и дверной коробкой. Стальные ПП двери обладают высокой степенью защиты, благодаря использованию специального покрытия с использованием полимерной порошковой краски.
Деревянные – предназначены для установки в медицинских учреждениях или помещениях с большим скоплением людей (кафе, магазины, рестораны, гостиницы и пр.). Для дверей данного вида характерно два типа огнестойкости: EI60 или EI30.
Отличительной особенностью деревянных ПП дверей является то, что их конструкция состоит из нескольких шаров: наполнитель, поддержка, обвязка, дерево — волокнистая плита, обладающая высоким уровнем плотности.
Для наружной отделки дверей данного вида используется специальный ламинат, для которого характерны такие характеристики, как простота ухода и монтажа, высокий уровень устойчивости к воздействию высокой температуры, проникновению влажности и конденсата, а также устойчивость к механическому воздействию. Для заполнения внутренней полости деревянных противопожарных дверей используется огнестойкая минеральная плита.
Остекленные — устанавливаются в местах, которые нуждаются в высоком уровне проникновения света (торговые центры, офисы, спортивные комплексы и пр.). Для их изготовления используется огнестойкий материал, из которого состоит профиль и коробка дверей, а также многослойное противопожарное стекло.
Перед тем, как остановить свой выбор на том, или ином виде дверей необходимо в первую очередь определиться с местом, в котором они будут устанавливаться и функциями, которые на них будут возложены.
Основные функции стальных огнестойких конструкций
Входные противопожарные системы отличаются от обычных наружных блоков.
Им присущи следующие особенности:
- Стальная (однопольная или двухстворчатая) конструкция должна максимально перекрывать вход в помещение, где произошло возгорание. Такая дверная система позволит выиграть время, необходимое для эвакуации людей из помещения, которое находится по соседству. Кроме того, этот ограждающий блок станет барьером, препятствующим распространению дыма и прочих едких запахов, которые выделяются в воздух помещения во время возгорания. Да и к тому же эти двери препятствуют распространению огня.
- Огнестойкая конструкция (однопольная и двустворчатая) должны предоставить пожарным свободный доступ к месту, где произошло возгорание.
- Позволяет доставить средства пожаротушения к огнестойкой конструкции.
Критерии выбора входных металлических дверей
Выбирая металлическую дверь, следует учитывать множество нюансов. От ответственности подхода зависит надежность и долговечность конструкции
Чтобы получить в итоге изделие, которое не разочарует, нужно обращать внимание на следующие детали
Назначение
Много зависит от того, где будет установлена конструкция: в квартире, загородном доме или на даче
В первом случае внимание стоит уделить замкам и изоляции от шума и посторонних запахов из подъезда. Если речь идет о частных постройках, важна общая надежность конструкции и ее устойчивость к погодным условиям
Материал
Для изготовления металлических дверей используют сталь, алюминий и различные сплавы. Выбор зависит от желаемой прочности и цены. Горячекатанный металл стоит дешевле, но быстро ржавеет. Горячекатанный не поддается коррозии и привлекательно выглядит даже без обработки. Дольше всего служат материалы без избытка углерода и легирующих элементов.
Технические характеристики
Здесь имеет значение толщина полотна, наличие различных деталей и их особенности
Важно проверять, соответствуют ли изделия параметрам, указанным в документации
Уровень защиты
В зависимости от потребностей выбирают прочность металлических элементов, сложность замков и петель. Высокотехнологичные детали стоят гораздо дороже, и не всегда в них есть смысл.
Декоративные качества
Металлическая дверь – дорогое удовольствие. Устанавливая ее, стоит понимать, что часто менять изделие не получится
Поэтому важно выбрать дизайн, который будет сочетаться с интерьером прихожей или внешним каркасом дома. На него должно быть приятно смотреть долгие годы
Металлическую входную дверь нужно выбирать так, чтобы дизайн сочетался с интерьером прихожей
Способ изготовления
Изделия, выполненные на заказ, отвечают индивидуальным потребностям, но стоят гораздо дороже. К тому же понадобится время на их производство. Готовые изделия не нужно ждать, цены на них более демократичные, а разнообразие форм и конструкций поможет выбрать наиболее подходящее изделие. Правда, максимальной защиты в этом случае ждать не приходится.
Продавец
Фирма-продавец должна обеспечить установку в кратчайшие сроки и предоставить гарантию на материалы и выполненные работы сроком не менее полугода. Перед выбором компании полезно изучить отзывы клиентов. Важную роль играет техническая подкованность консультанта и готовность составить предварительную смету. Также профессионал посоветует, как выбрать входную металлическую дверь.
Класс изделий EI 60
Изделие, имеющее такие характеристики, является весьма выгодным вариантом для установки. Конструкции такого типа могут изготавливаться по индивидуальным параметрам под любой дверной проем. Для достаточной защиты широких проемов рекомендуется монтаж изделий с двустворчатым механизмом. Металлические противопожарные двери класса защиты EI 60 могут иметь как глухое наполнение, так и декоративные вставки из стекла. При этом, стеклянная часть изделия, изготавливаемая из закаленного огнеупорного стекла, может составлять порядка 25% общей площади полотна.
Исходя из степени надежности, двери со стеклянными элементами немного уступают глухим цельным полотнам из стали. Однако, такие конструкции имеют и преимущества. Так, через стеклянные элементы в случае чрезвычайных ситуаций можно следить за ситуацией на месте возникновения возгорания.
Особенности моделей EI 60
Основными свойствами, которыми обладают конструкции, имеющие класс противопожарной защиты EI 60, являются:
- Максимальный период поддержания огнезащитных свойств изделия составляет 60 минут;
- Во время закрытия дверного механизма срабатывает местный привод, а при открытии полотна двери используется ручная система;
- Время срабатывания механизма по инерции не превышает 15 секунд;
- В момент начала открытия полотна необходимо воздействие на механизм с силой не более 30 кг/с.
Основные преимущества
Все современные модели дверей, изготавливаемые из высококачественного огнестойкого стекла по инновационным технологиям, надежно защищают от открытого пламени и угарного дыма. Помимо этого, такие конструкции обладают отличной звукоизоляцией и хорошо сохраняют тепло внутри помещения.
Входные противопожарные металлические двери обладают следующими преимуществами:
Чаще всего специалисты и обычные граждане останавливают свой выбор на противопожарной двупольной двери. Такое изделие особенно востребовано в административных, общественных предприятиях. А вот модели ДПМ состоят из глухого полотна, которое может быть как распашным, так и маятниковым. Используются в зданиях с узкими коридорами.
