Каркас теплицы из профильной трубы + чертежи

Материалы для изготовления

Ключевой компонент теплицы — прозрачное непродуваемое покрытие. Существует несколько материалов, пригодных для его изготовления. Далее подробно рассматриваются достоинства и недостатки каждого из них.

Пленка

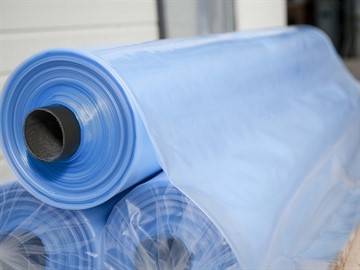

Полимерная пленка — самый дешевый вариант, но ей присущи существенные недостатки:

  1. низкая прочность;
  2. небольшое термическое сопротивление;
  3. короткий срок службы. Материал подлежит замене через 1-2 сезона.

Низкие показатели прочности и термического сопротивления делают пленку непригодной для устройства зимних теплиц.

Применяют несколько видов полимерных пленок:

  1. полиэтиленовая или полипропиленовая. Рекомендуется использовать армированный вариант — он прочнее;
  2. специальные нетканые материалы на основе полимерных волокон. Это довольно многочисленная группа: лутрасил, агроспан, агротекс и др. Полимеры для их изготовления применяют разные. Например, лутрасил делают из полипропилена. Эти материалы намного прочнее обычной полиэтиленовой пленки.

Важное достоинство некоторых полимерных пленок — ремонтопригодность: место разрыва можно запаять, восстановив таким образом, целостность покрытия

Стекло

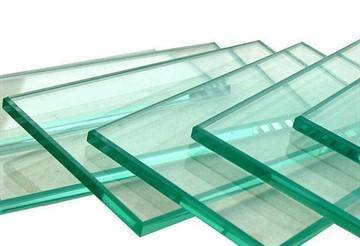

Важное достоинство стекла — практически абсолютная прозрачность. Применив двойное остекление, повышают термическое сопротивление покрытия, но прозрачность его при этом остается той же. Это позволяет строить из стекла зимние теплицы

Это позволяет строить из стекла зимние теплицы.

Но есть и важные недостатки:

  1. значительный вес. Требуется мощный каркас;
  2. хрупкость. При ударах растрескивается с образованием травмоопасных осколков;
  3. высокая теплопроводность. Стекло — холодный материал и даже при двойном остеклении теплопотери относительно велики.

Эти недостатки побудили ученых создать альтернативу — стекло органическое, то есть прозрачную пластмассу. Из всех видов наиболее востребованным стал поликарбонат.

Поликарбонат

При устройстве теплиц преимущественно применяется так называемый сотовый поликарбонат — панели из двух листов пластика, разделенных ребрами жесткости. У пластика низкая теплопроводность, вдобавок между ребрами имеется воздушная прослойка, так что сотовый поликарбонат бережет тепло намного эффективнее стекла.

Выпускают панели с разной толщиной: 4, 6, 8, 10, 16 мм и по индивидуальному заказу — 20 и 32 мм. Толстая панель прочнее, но и коэффициент светопропускания у нее ниже.

Так, у панели толщиной 10 мм он составляет 72%, а у 16-миллиметровой — 62%. Оптимальными для крыши зимней теплицы считаются листы толщиной 10 мм, летней — 6 или 8 мм. Стенки в летнем варианте можно обшить и «четверкой», для зимнего варианта потребуются более теплые «шестерка» или «восьмерка».

Для наружного применения требуются листы с защитой от ультрафиолета, иначе пластик через год разрушится. Есть панели с защитой на обеих сторонах — для теплиц их приобретать нецелесообразно. Еще одно достоинство поликарбоната — гибкость, позволяющая создавать криволинейные (арочные) конструкции

Важно учитывать минимальный радиус сгиба — он зависит от толщины листа

Подкормки рассады

Если у нас хороший грунт, то подкормки можно сделать только по мере необходимости. Если мы видим, что растение очень бледное, то это скажет нам о недостатке азота. Можно использовать азотные удобрения (мочевину, аммиачную селитру), но лучше использовать небольшую концентрацию удобрения при поливах, поливать не просто водой, а с небольшим содержанием элементов питания, из расчета на 1 литр воды чайную ложку комплексного минерального удобрения. Томаты очень отзывчивы на фосфор и калий, поэтому обязательно нужно делать периодически вытяжку из суперфосфата и делать подкормку только одним фосфором.

Как построить арочную теплицу пошагово

Осуществить монтажные работы по возведению арочной теплицы можно самостоятельно, придерживаясь пошагового алгоритма.

Чтобы готовый результат не огорчил, учитывайте следующие советы:

  • не рекомендуется проводить строительные работы в низине. В дневное время нагрев будет медленным, а ночное охлаждение будет быстрым и сильным;
  • при выборе поликарбоната в качестве обшивочного материала, стоит проводить монтаж при температуре от +10°С до +12°С;
  • оптимальнее всего выбирать поликарбонат толщиной от 4 мм с наличием защитной пленки.

Материал должен быть высокого качества, иначе эксплуатационный срок конструкции будет непродолжительным.

Внимание! Можно накрыть арочную теплицу пленкой либо поликарбонатом

Закладка фундамента

После того как вы определились с размерами арочной теплицы, произвели соответствующие расчеты и подготовили чертежи, можно переходить к монтажным работам. Перед возведением фундамента уточните предназначение арочной конструкции. Если планируется строительство сезонной теплицы, то наличие фундамента не обязательно, для устойчивости достаточно будет наличие прочного каркаса.

Если же принято решение использовать фундамент, можно выбрать один из следующих вариантов:

  • блочный;
  • ленточный сборный;
  • ленточный монолитный.

Глубина заливки варьируется в пределах от 0,4 до 0,5 м и во многом зависит от грунта и погодных условий в конкретном регионе. Для достижения высокого уровня прочности заливку осуществляют по всему периметру, при этом должна быть предусмотрена подушка, выполненная из песка и гравия. Для укрепления фундамента используют арматуру.

Установка каркаса

Для каркаса арочной теплицы можно использовать металл либо древесину. Процесс монтажных работ для обоих вариантов мало чем отличается. Но у древесины менее продолжительный эксплуатационный срок, и ее необходимо предварительно обработать специальными защитными составами, предотвращающими появления грибка и плесени.

Алгоритм установки каркаса из металлических труб выглядит следующим образом:

Трубы красят для предотвращения появления ржавчины.

Если для древесины в качестве крепежных элементов используют уголки и саморезы, то в данном случае применяют сварку. Изначально устанавливают на фундамент основание каркаса.

Когда основание готово, по углам и периметру конструкции приваривают стойки и устанавливают дверные балки.

Поверх стоек должна находиться обвязка, к которой монтируют арки.

Для повышения прочности конструкции к аркам крепят поперечные стяжки.

Покрытие каркаса

Для обустройства крыши арочной теплицы можно использовать несколько видов материалов:

  • полиэтиленовая пленка;
  • поликарбонатные листы.

Закрепить пленку на арочную теплицу – самый простой и бюджетный прием, однако, и срок эксплуатации у такой конструкции непродолжительный. Пленка может прослужить от 1 до 3 сезонов, при условии, что на зимний период она будет демонтирована.

Выбор поликарбонатных листов для арочной конструкции – более подходящий вариант. Они отлично пропускают свет, обладают высоким уровнем прочности и длительным сроком эксплуатации.

Арочная теплица из поликарбоната

При сборке теплицы из поликарбоната арочного типа стоит придерживаться следующего плана:

  • в целях экономии заранее проведите замеры и определите необходимое количество строительного материала;
  • резать поликарбонат можно при помощи канцелярского ножа;
  • в продажу поликарбонат поступает со специальной пленкой, защищающей материал от прямых солнечных лучей. Во время монтажа листы укладывают защитной пленкой вверх, после завершения всех работ ее снимают;
  • монтаж начинают с самой верхней точки – крыши;
  • укладка осуществляется впритык либо внахлест;
  • листы крепятся по углам и в нижней части.

Завершающим этапом является установка двери и форточки, если она предусмотрена.

Важно! При необходимости можно посмотреть, каким образом осуществляется сборка арочной теплицы из поликарбоната на видео

Арочная теплица под пленку

Не смотря на то, что пленочные теплицы арочной конструкции недолговечны, они остаются востребованными. Полиэтиленовую пленку легко установить, ее стоимость намного ниже, чем у поликарбоната. Арочные теплицы под пленкой не нуждаются в заливке фундамента, так как нагрузка на грунт минимальная. Монтировать и демонтировать арочную теплицу под пленку можно своими руками, без помощи специалистов.

Совет! Пленочное покрытие на зиму рекомендуется снимать, так как под тяжестью снега пленка рвется.

Теплица с двускатной крышей

На первый взгляд, такая конструкция более проста в изготовлении в домашних условиях, но мы сразу скажем, что не совсем с этим согласны, хотя это наше мнение субъективно.

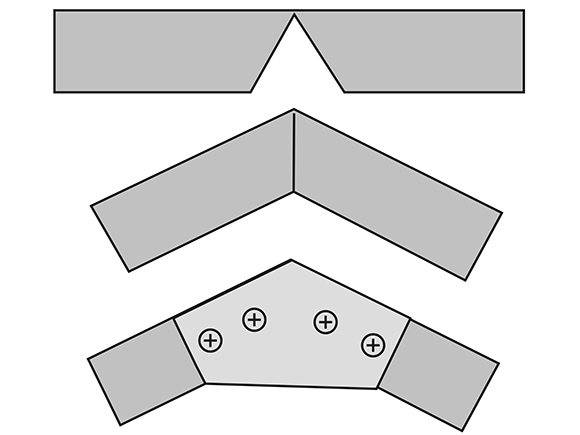

Рекомендуем такой метод формирования поперечных профилей, состоящих из прямых отрезков.

Также можно использовать нарезанный по ширине профильной трубы и разогнутый на нужный угол стальной уголок.

В качестве крепежа удобно использовать саморезы с буром, но в крепежной детали отверстия лучше просверлить заранее чуть большим диаметром.

Но наилучшим вариантом, все же, будет сварка, если вы не планируете в дальнейшем разбирать теплицу для перемещения.

Продольные связывающие элементы, также как и нижняя обвязка, могут крепиться по-разному:

при помощи сварки;

при помощи крабовых соединений;

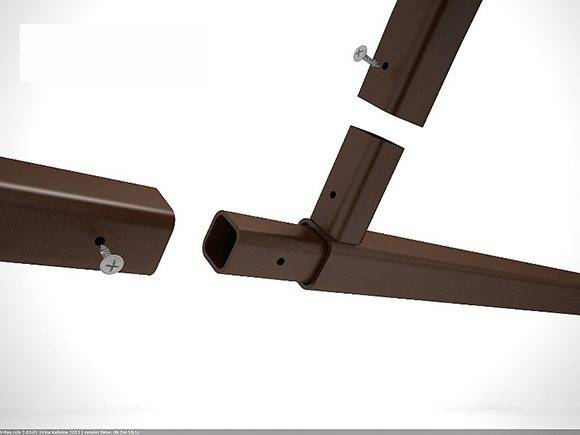

посредством металлических элементов, входящих в профильную трубу;

с участием различных кондукторов и простых металлических накладок внахлест;

при помощи проушин и отгибов, формируемых из тела самих соединительных элементов или приваренных к ним дополнительных деталей.

Учитывая, что сотовый поликарбонат может изгибаться поперек сот только с определенным радиусом, на углах лист придется раскраивать. Это также несколько добавит работы и дополнительных соединительных элементов, которые все же, лучше использовать, особенно, если вы планируете эксплуатировать теплицу с подогревом.

И листы между собой лучше сращивать с их использованием.

Краткий обзор популярных модификаций

Наиболее популярны и эффективны с точки зрения производительности следующие виды теплиц:

  • односкатные;
  • двухскатные;
  • арочные;
  • многоугольные;
  • каплевидные.

Виды теплиц по форме

Любая из этих конструкций имеет свои плюсы и минусы, поэтому необходимо рассмотреть каждый вариант.

Парники с односкатной крышей

Для теплицы с односкатной крышей нужно меньше материала, зачастую ее пристраивают к уже готовым стенам дома, гаража или сарая. Это значительно облегчает монтаж, а сама конструкция характеризуется хорошей теплоизоляцией.

Простая односкатная теплица

Теплицы с двускатной крышей

Конструкция двухскатной теплицы является наиболее популярной. Внешне она напоминает обычный домик, крыша которого выполнена из двух скатов, а стык скрыт коньком. Главным достоинством является большая площадь, дающая возможность без проблем выращивать высокорослые культуры. Стоит отметить хорошую светопропускную способность и простоту монтажа вентиляции.

Подробный чертеж двускатной теплицы

Арочные сооружения для закрытого грунта

Основной особенностью арочной теплицы является крыша, имеющая форму дуги или арки. Она препятствует накоплению снега в зимний период, что снижает нагрузку на конструкцию. Можно выделить хорошую устойчивость к сильному ветру и широкую область применения. Чертежи теплиц арочной формы могут предполагать разные размеры, что дает возможность использовать их и на обычном дачном участке, и в промышленных масштабах.

Минусом арочной формы является сложное устройство вентиляции и невозможность остекления. Для такого каркаса идеально подходит поликарбонат и пленка.

Арочная теплица средних размеров

Купольные и каплевидные постройки для выращивания растений

Многоугольная форма используется не так часто, как предыдущие, но её характеристики довольно хороши. Она пропускают достаточно солнечного света и имеет много полезной площади, что позволяет выращивать все виды культур. Стоит отметить и красивый внешний вид, благодаря которому такую конструкцию можно органично вписать в любой ландшафтный дизайн.

Чертежи теплиц с большим количеством углов весьма замысловаты и многим непонятны. Это является самым главным недостатком. Для строительства необходимо много материала, что в конечном итоге приводит к высокой себестоимости.

Купольная форма обеспечивает растения максимумом света

Она обладает достаточной прочностью, хорошо пропускает солнечные лучи, имеет высокую теплоизоляцию. Из недостатков можно выделить сложность конструкции и монтажа, но с учетом всех преимуществ, приложенные усилия окупятся сполна.

Теплица каплевидной формы

Каплевидная форма каркаса – схема

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки.  Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

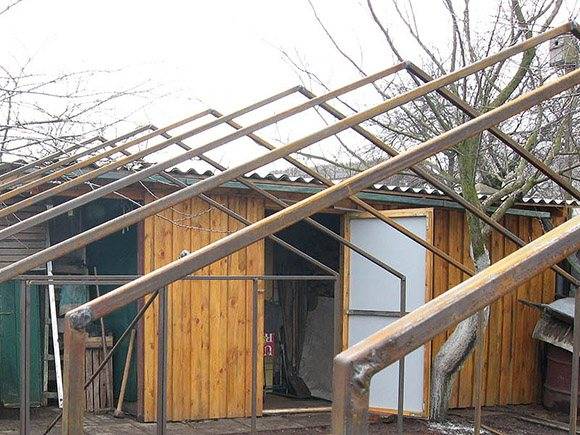

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства.  Листы необходимо соединять крепежными профилями.

 Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

  • Необычный дизайн;
  • Нет необходимость в большом количестве стыковочных линий;
  • Легко выполнить процедуру проветривания;
  • Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Двускатные и арочные крыши

Какой вариант кровли лучше выбирать для крыши теплицы? Ответить однозначно на этот вопрос не подучится. Это зависит от определенных параметров участка. Двухскатные кровли теплиц представляют собой сооружения, которые выполняются с двумя скатами, расположенными под разным углом. Их соединение осуществляется в коньке. Наклон скатов обычно равняется 30 градусам. Он выбирается в зависимости от освещения и климатических условий. При сооружении скатов следует учитывать, что зимой снег должен свободно скатываться с крыши.

Такие кровли имеют стандартную ширину – от 3 до 3,5 м. В случае с отапливаемыми теплицами этот показатель зависит от выбранного способа обогрева. Крыша-матрешка является одной из конструкций, которые убираются зимой. В некоторых случаях после завершения сезона убирается только центральная часть теплицы. Крыша обладает формой арки. Покрывают ее поликарбонатом.

Арочные крыши достаточно популярны. Их можно использовать для сооружений разного размера и высоты. Такие кровли являются стандартными для многих парников. Устройство арочных крыш отличается максимальной простотой. При их устройстве нет необходимости в устройстве сложной системы стропил. Обычно для этого используются профили из алюминия, покрываемые сверху поликарбонатными листами.

Крыши Митлайдера являются довольно интересными сооружениями, имеющими двускатную кровлю в форме арки. В центре части крыши скрепляются ступенчатым методом. Северный скат кровли выполняется более крутым. Система стропил такой крыши отличается от других. Здесь устанавливаются опорные балки, находящиеся на разном уровне.

На коньке фиксируются детали северного ската. Для южного высота каждого элемента выполняется на 45 см ниже. Благодаря этому можно устроить хорошую систему вентиляции с монтажом форточек. Устройство такой крыши обеспечивает исключение перегрева теплицы.

Виды

Виды теплиц

Исходя из формы конструкции, теплицы из поликарбоната можно разделить на 4 основный вида:

  • Пристенный
  • Двускатный
  • Многоугольный
  • Арочный

Пристроенная к зданию теплица

Пристенные теплицы – удачный вариант для построения парника. Основным преимуществом является меньший расход материалов. Одной и стенок будет служить часть дома или иная основательная постройка.

В свою очередь пристенные конструкции могут иметь разное расположение относительно стен дома.

Таким образом, можно выделить три типа:

  • Возможен вариант эркера: в этом случае теплица будет выступать из общего периметра здания. Занимает, как правило, небольшую часть стены;
  • Также парник может заполнять пустующее пространство между постройками. При таком варианте удобно и функционально используется площадь двора;
  • Парник, продолжающий основное строение дома, занимает всю стену постройки и является самой большой по площади среди пристенных конструкций. Зачастую, при составлении проекта перед строительством дома, закладывается в чертеж расположение закрытого парника или аранжереи.

Двухскатная крыша – классический вариант

Двускатные теплицы имеют вертикальные стены и крышу с двумя скатами. Преимущество конструкции в удобстве сборки и монтаже. Угловая форма крыши позволяет функционально использовать потолочное пространство, например для установки полок под горшки с рассадой.

Многоугольные парник

Многоугольные парники достаточно прочные и способны выдерживать сильные снегопады и порывы ветра. Обладают отличной светопроницаемостью. Необычная конструкция теплицы позволяет красиво оформить садовый участок.

Арочный вид теплиц получил значительную популярность благодаря способности лучше сохранять тепло внутри парника.

Конструкционная особенность и плавный скат крыши позволяет выдерживать большие нагрузки от снега и не препятствует скатываться снежным осадкам на землю.

Преимущества

Теплица из поликарбоната

Современный строительный материал поликарбонат пришел на смену тяжелому стеклу и кардинально упростил работу при возведении теплиц.

Поликарбонат обладают целым рядом положительных характеристик:

  • Небольшой вес материала упрощает работу по монтажу и не требует основательного фундамента
  • Мобильный вариант позволяет быстро разбирать и собирать конструкцию и перемещать парник
  • Ценовая категория поликарбоната ниже аналогов (стекла, стеклопластика), что уменьшает себестоимость теплицы
  • Достаточно прочный материал способен выдерживать механические повреждения, сильные ветра, град
  • Теплица из поликарбоната обладает отличной термоизоляцией, превышающей показатели тройного стеклопакета
  • Светопроницаемость поликарбоната достигает 80 %, что обеспечивает хорошее рассеивание солнечного света. Идеально подходит для роста и цветения растений
  • При правильном уходе, теплица из поликарбоната имеет достаточно долгий срок службы от 10 до 15 лет, при этом не теряя своих функциональных обязанностей
  • Устойчивость поликарбоната к ультрафиолетовым лучам позволяет сохранить продолжительное время первоначальный вид материала и конструкции в целом
  • Устойчивость к возгоранию и минимальная токсичность делают теплицу пожаробезопасной

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Виды профилей

Строго говоря, теплица из профиля – собирательное понятие. Оно обозначает конструкции, заметно отличающиеся друг от друга и возводимые из множества видов металлических (и не только) профилей. Некоторые из профилей изначально изготовлялись для других целей, а иные созданы специально для возведения теплиц. Наиболее популярные из них приведены в таблице ниже.

Таблица. Виды профилей, пригодные для постройки теплиц.

Название, фотоОписание
П-образный или U-образный профильМножество подвидов профилей П-образного сечения, различающихся по ширине, высоте стенок и толщине металла. Применяются для возведения различных конструкций, в том числе и теплиц. Для борьбы с коррозией, в зависимости от материала, цинкуется (для стали) или анодируется (для алюминия).
V-образный профильМеталлический профиль V-образного сечения с «полками» для крепежа в нижней части и на краях. Дешевое и легкое в работе изделие, но уступающее по прочности некоторым вариантам П-профиля. Создано специально для возведения теплиц. Усиленные варианты могут называться W-профилями.
Профилированная трубаОцинкованная стальная труба прямоугольного или квадратного сечения. Высокие показатели прочности и надежности. Для борьбы с коррозией цинкуется или покрывается порошковыми красками.
CD-профиль для гипсокартонаНесущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибы на концах. Снабжен гофрами, увеличивающими прочность изделия.
UD-профиль для гипсокартонаНаправляющий профиль для гипсокартона. Имеет П-образное сечение, применяется для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
ПВХ-профильПрофили из поливинилхлорида П-образного, квадратного и иного сечения. От металлических аналогов отличается большей гибкостью и дешевизной при меньшей стойкости к нагрузкам.

Существует несколько способов крепежа элементов из профиля друг с другом.

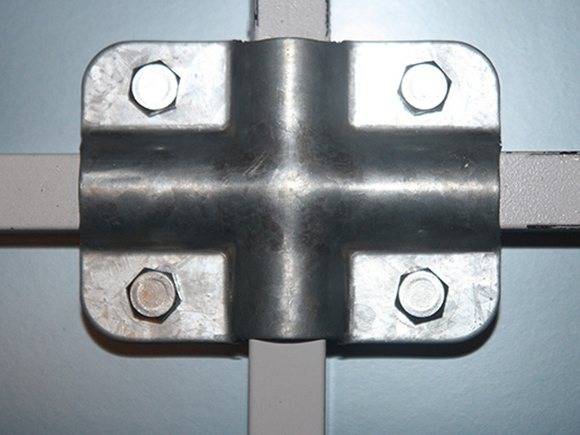

  1. Болты и гайки с шайбами – хорошо подходят для профилированной трубы, V-образных и П-образных конструкций. Обеспечивают простоту последующего демонтажа и обратного монтажа теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
  2. Саморезы – применяются в работе со всеми видами металлических профилей, особенно с CD и UD. Для теплицы оправдано применять не «клопы», а саморезы с прессшайбой – тонкая шляпка не будет мешать монтажу обшивки. Некоторые из шурупов снабжаются сверлами на концах для облегчения входа в металл.
  3. Сварка – надежное и долговечное неразъемное крепление. Используйте только в том случае, если последующий демонтаж теплицы не планируется. Сварочные швы требуют дополнительной защиты от коррозии.
  4. Соединители – множество конструкций, применяемых для соединения ПВХ-профилей между собой.


Саморезы с прессшайбами


Пример крепежа уголков саморезами к профилю
