Каркас для гипсокартона на потолок

Как сделать каркас для гипсокартона на потолок – пошаговое руководство

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.На обратную сторону каркаса, которая обращена к перекрытию, необходимо наклеить уплотнительную ленту. Это лучше делать до закрепления профиля на подвесах.

Уплотнительная лента является продукцией из пористого материала шириной 30 миллиметров с самоклеющимся основанием

Ею пользуются при креплении конструкции, чтобы обеспечить плотное прилегание каркаса для гипсокартонного полотна к бетону и для снижения уровня звукопередачи.Важно различать ПНП и обычный направляющий профиль (ПН). Последние изделия применяют для сборки каркасов для обустройства гипсокартонных перегородок и отделки стен при помощи этого материала. Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона.

То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины. По всей длине “лапок подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе. Перед установкой любого каркаса, обязательно нужно подготовить все требующиеся инструменты.

Они должны быть чистыми, рабочими, точными в действии.

• Места крепления направляющих профилей (стартовых планок, идущих по периметру), отмечающиеся с шагом в 30-40 см (масштабы, конечно, нужно уменьшить на листке);
• Потолочные профили и их поперечины — с шагом в 60 см;
• Точки прохождения внутрикаркасных осветительных приборов, проводов и других коммуникаций.

Шаг 6. Наносятся места крепления направляющего профиля и крепежа. Последний должен располагаться с интервалом 25-40 см.Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. “Лапки подвесов загибаются вниз.

Проделываем то же самое с другой стороны подвеса и профиля. И вот таким образом, проходим первый профиль и соответственно первый ряд подвесов, а затем все последующие. Это делается для того, чтобы профили не оттягивали нитку, то есть чтобы не нарушалась ровная плоскость.

А самый первый профиль мы не приподнимаем над ниткой, этот профиль мы сейчас будем выставлять.

Дополнительная информация по теме:

• Чем заполнить пустоту между стеной и гипсокартоном в деревянном доме
• Как сделать угол из профиля для гипсокартона круглые стены видео
• Как снять старые флизелиновые обои с гипсокартона и наклеить новые
• Нужно ли грунтовать гипсокартон влагостойкий перед шпаклевкой
• Как сделать радиус из профиля для гипсокартона

Как крепить одному гипсокартон на потолке (способы укладки гкл)

Если приходится работать самостоятельно без привлечения помощников, можно разрезать листы гипсокартона на куски небольших размеров. Но такой способ подойдет для маленьких комнат. В просторных помещениях лучше крепить целые листы материала. Для этого применяют следующие способы, которые помогут справиться с работой в одиночку и поднять лист к потолку:

из деревянных брусьев и шеста сооружают две подпорки, которые будут удерживать лист ГКЛ под потолком. При этом шест выбирают по длине на 8-10 см больше, чем расстояние от пола до потолка.

Устройство ставят поперечной перекладиной вверх таким образом, чтобы между брусом и потолочной поверхностью осталось свободное пространство для вхождения листа ГКЛ. В него одним краем заводят гипсокартон. Вторым приспособлением лист постепенно поднимают к потолку и подпирают;

• из деревянных брусьев сколачивают раму, по длине немного меньше длины помещения. К одному краю прикручивают петли под двери. Петли крепят под металлическим каркасом. В результате получается, что один конец самодельной рамы будет находиться под потолком, а второй – на полу. Лист укладывают на раму и поднимают к каркасу, фиксируя устройство с другой стороны подпоркой. Далее крепят гипсокартон саморезами на каркасное основание;
• из толстых брусков и листа толстой фанеры или панели МДФ сооружают устройство, внешним видом напоминающее гладильную доску. Сдвигая ножки, получится регулировать высоту конструкции. Лист укладывают на широкое основание, поднимают к поверхности потолка.

Можно потратить деньги и приобрести специальную подвижную мобильную платформу на колесиках. Но такое приспособление лучше использовать в очень больших помещениях, и для разовых работ покупать его нецелесообразно.

Как провести монтаж

Монтаж

Фиксацию подвесов проводят саморезами, дюбелями, шурупами. Дюбели используют для каменных стен. Оцинкованные саморезы подходят под металлический каркас, для оснований из древесины.

Работу по монтажу для стен, потолка выполняют в следующей последовательности:

1. Фиксируем направляющий профиль. Рейки сначала крепят к полу, после чего –к потолочной поверхности. Профиль прикладывают к начерченной линии, выравнивают по гидроуровню, крепят к напольной поверхности, черновому потолку дюбелями, саморезами с шагом 50-65 см. Шаг между метизами не должен быть более одного метра.
2. Установив направляющие, по всему периметру поверхности стен крепят подвесы для последующего монтажа стоечных реек. К стеновым поверхностям фиксируют дюбелями, придерживаясь шага до одного метра.
3. Выполняют монтаж стоек. Используют для работы стоечные рейки, фиксируя их перпендикулярно по отношению к направляющему профилю. Для надежности их фиксируют подвесами.

Соединение профиля с направляющими

Наиболее надежной конструкцией для стен, потолка является клетчатый каркас, который представлен на фото. В этом случае поперечный профиль будет соединен специальными соединителями крабами. Не стоит забывать, что ГКЛ имеют довольно большую массу, поэтому для надежности конструкции материал должен быть хорошо зафиксирован в разных местах.  К примеру, для стен стороны клеток могут быть 500*600 мм, для потолка – 400*500 мм.

Клетчатый каркас под ГКЛ

После сборки стоит проверить правильное расположение всех составляющих, используя гидроуровень. Если металлический каркас готов, переходят к фиксации на него листов, плит гипсокартона. Монтаж деревянного основания под ГКЛ проводят по аналогичной технологии.

Создавая основание под подвесной потолок из гипсокартонных листов, обрешетку из металлического профиля монтируют на поверхности основного, чернового потолка. Под подвесными потолочными конструкциями в большинстве случаев размещают коммуникационные системы, деревянный «скелет» делать нецелесообразно.

Как видим, создать каркас под гипсокартон для стен, потолка вполне можно своими силами. Более детально процесс создания будет представлен на фото. Рекомендуем также посмотреть обучающий видеоролик с подробной инструкцией.

Каркас для арочной конструкции

Видео: Монтаж каркаса под ГКЛ.

https://youtube.com/watch?v=Ppx2wQnfxvI

Видео: Как быстро собрать металлический каркас без саморезов.

Монтаж металлического каркаса для гипсокартона на потолок

Металлический каркас для гипсокартона — частый выбор как у владельцев частных домов, так и у хозяев квартир. Однако чтобы правильно его собрать, необходима четкая инструкция.

Если вам требуется собрать каркас для потолка и стен, то работу нужно начинать именно с потолка. Нечасто потолочное основание имеет абсолютно ровные углы.

Если при кривых углах начать монтаж со стен, то подгон ГКЛ сверху заберет у вас много времени.

Видео:

Как и большинство других строительных мероприятий, монтаж обрешетки из металлопрофиля на потолок состоит из следующих этапов:

• подготовка;
• разметка;
• монтаж.

Перед тем как установить каркас из металлопрофиля или дерева для гипсокартона своими руками, необходимо обзавестись такими инструментами и материалами:

• пилой по металлу;
• шуруповертом;
• уровнем;
• рулеткой;
• отвесом;
• составными частями обрешетки.

Следует отметить, что для установки каркаса под гипсокартон из бруса или металлического профиля выравнивание отделочного основания не является обязательной процедурой.

Это обусловлено тем, что ГКЛ в большинстве случаев и применяются для того, чтобы получить ровную поверхность.

Следующий этап – разметка. Первым делом следует определить расстояние, на которое опустится подвесной потолок.

Для этого на нем находится самая нижняя точка, от которой откладывается приблизительно 100 мм. Данное значение будет зависеть от того, какое освещение планируется использовать.

С помощью лазерного нивелира, карандаша и отбивочного шнура на стены по всему периметру помещения наносится разметка, по которой осуществляется монтаж направляющего профиля.

Фиксируются данный элемент к стенам с помощью дюбелей. После этого, от одной из стен откладывается 0,6 м и производится монтаж потолочного профиля.

Первый элемент будет служить в качестве направляющего, поэтому его горизонтальная ровность проверяется с помощью уровня.

Затем от него с шагом 0,6 м крепятся и остальные потолочные перегородки.

Устройство потолочного каркаса под гипсокартон предполагает фиксацию прямых подвесов с помощью дюбелей через каждые 0,5-0,7 м.

В местах, где планируется установить какое-либо оборудование (например, кондиционер), рекомендуется использовать дополнительные крепежные элементы.

. После того как изготовление потолочного каркаса окончено, можно приступать к креплению гипсокартонных листов.

Как собрать каркас для стены?

Если перед вами стоит задача произвести монтаж каркаса для выравнивания стены или создания перегородки с помощью гипсокартона, то последовательность работ будет следующей:

• Определяется наиболее выступающая точка основания, по которой на полу и потолку отбиваются линии, являющиеся границей установки направляющего профиля;
• Направляющий профиль прикручивается к полу и потолку с помощью саморезов и дюбелей;
• Поверхность стены размечается вертикальными линиями с шагом 0,3 м, по которым прикручиваются П-образные подвесы. Шаг крепления подвесов – 0,5-0,6 м.;
• Несущие перегородки отрезаются по нужной длине и фиксируются к основанию небольшими саморезами.

Потолок из гипсокартона с подсветкой

Двух- или многоуровневые гипсокартонные конструкции – хорошая возможность сделать интересную подсветку потолка. Установку второго уровня из ГКЛ выполняют по той же схеме, что и первый. Отличия заключаются в монтаже подсветки.

Второй уровень потолка из гипсокартона

Чтобы сделать потолок из гипсокартона с подсветкой, сначала размечают уже смонтированное своими руками покрытие. Избежать ошибок помогает чертеж, на котором указывают: высоту каждого уровня конструкции, форму и ширину отдельных элементов, места крепления светодиодных лент и точечных светильников.

Для установки еще одного уровня потолка выполняют следующие действия.

• От готовой обшивки по стенам откладывают его высоту.
• От стен откладывают ширину второго уровня конструкции.
• Делают соответствующую разметку по поверхности обшивки. Линиями обозначают форму короба из ГКЛ.
• По разметке устанавливают направляющие профили и подвесы, крепят поперечины с шагом 40-60 см.

Обратите внимание! Чтобы согнуть металлический профиль, его надрезают в заданном месте через равные промежутки. При возможности для этого используют болгарку, так как срезы получаются ровнее

После сборки каркаса приступают к его обшивке гипсокартоном. В зависимости от выбранного типа освещения здесь есть два варианта ее выполнения.

Полезное: Металлокаркас для дома (ЛСТК) своими руками

Гипсокартонный потолок с освещением

Освещение гипсокартонного потолка делают открытым или скрытым. В первом случае монтируют короб для источника света, во втором – ниши. Короб из гипсокартона – закрытая выступающая часть потолка. Каркас обшивают не только по основной площади, но и с торцов. Установка короба уместна в тех случаях, когда для комнаты монтируют точечное освещение. В этом случае из любой точки помещения конструкция выглядит аккуратно, все провода скрыты от глаз.

Для укладки светодиодных лент и трубок на втором уровне подвесного потолка делают нишу. Вместо глухой торцевой обшивки устанавливают бортики из ГКЛ. От их высоты и угла наклона зависит направление света, его интенсивность. Гипсокартонная ниша не требует усиления несущими профилями, если в нее укладывают легкую светодиодную ленту. В противном случае по краю гипсокартонной обшивки крепят направляющий профиль. Для создания бортика его обшивают полосой ГКЛ шириной 5-6 см.

Готовую обшивку из гипсокартона с подсветкой окрашивают, покрывают штукатуркой, декорируют панно, лепными элементами из полиуретана. Вариантов много, но отделка не должна «спорить» с подсветкой, формой короба из ГКЛ. И если вы хотите что-то оригинальное, стоит обратиться к опытному дизайнеру.

Способы монтажа

Гипсокартон на потолок можно устанавливать только одним способом. А вот проводить его обрешетку можно несколькими вариантами. Рассмотрим способы монтажа каркаса для потолка из металлических профилей, так как именно они чаще всего используются в такой ситуации. С помощью металлопрофилей обрешетка потолка может вестись следующими способами:

• ячеистый каркас;
• поперечный каркас;
• многоуровневый каркас.

Рассмотрим каждый способ более подробно. Ячеистый каркас. Такой способ установки гипсокартонных листов используется только для одноуровневых потолочных конструкций. Здесь предполагается формирование каркаса в виде решетки, которая создает вид ячеек. Пересечение элементов в таком устройстве идет только под углом 90 градусов. Процедура сборки происходит следующим образом:

Установка направляющего профиля

• определяем высоту и уровень потолочного устройства. Для этого используйте водяной уровень, отметьте самую нижнюю точку и ориентируясь по ней нанесите разметку по всему периметру потолка;

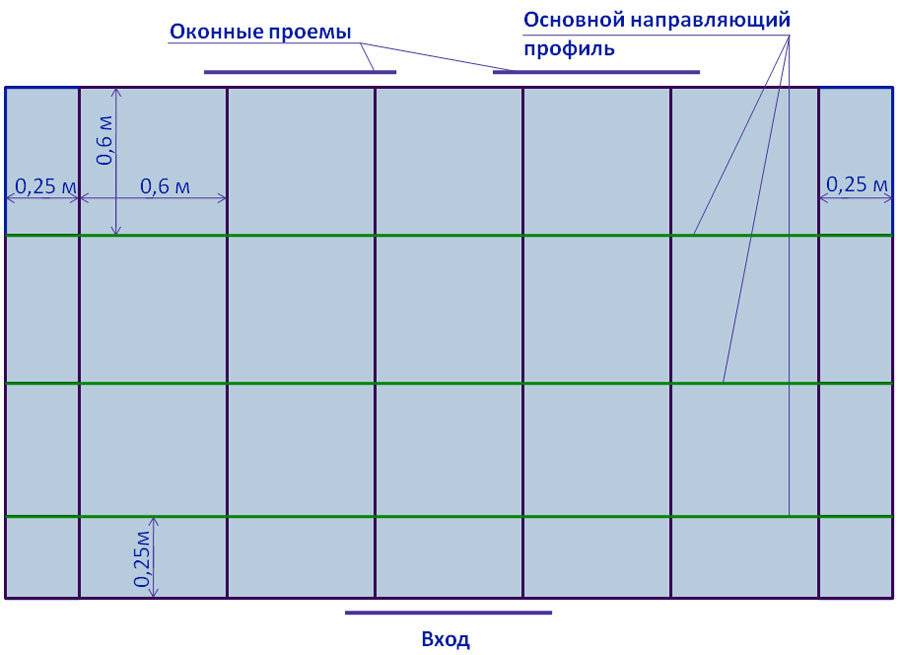

• после этого формируем разметку для дальнейшей обрешетки. Ячейки должны иметь размеры 60х60 см;
• по линии устанавливаем первый направляющий профиль «UD» и проводим обрешетку по периметру помещения;
• фиксацию проводим на ударные или обычные дюбеля. Шаг крепления здесь составляет 30-40 см;
• далее по линиям разметки крепим подвесы каждые 60 см и на них устанавливаем горизонтальные и вертикальные стоечные профиля CD, обязательно сверяя их с уровнем. Все профили должны находиться в одной плоскости; Готовый ячеистый каркас

• в месте перекреста металлических элементов устанавливаем крабы;
• подвесы крепим с помощью дюбелей с диаметром в 6 мм.

После всего этого каркас готов к обшивке гипсокартоном. Поперечный каркас. Также используется для формирования одноуровневого типа потолочного устройства. Применяется достаточно часто, так как здесь нет нужды использовать перемычки и крабы, что делает способ более экономичным.

Поперечный каркас

Процедура сборки включает следующие действия:

• направляющий профиль UD монтируется по аналогии с ячеечным методом;
• для установки стоечных профилей CD используем шаг крепления 50 см. Все остальные манипуляции следуют по аналогичной схеме ячеечного каркаса, за исключением применения крабов и перемычек.

По окончанию монтажа потолок будут пересекать только поперечные профиля.

Подготовка помещения

В новостройке вся подготовка помещения к устройству потолка сводится к его очистке от мусора. В обжитой квартире необходимо:

1. Убрать из комнаты всю мебель, чтобы обеспечить беспрепятственный доступ к любой точке потолка;
2. При невозможности выполнить первый пункт, закрыть кресла, диван или шкаф полиэтиленовой пленкой от пыли, образующейся при сверлении потолка и стен под дюбели. При этом нужно быть готовым и к неоднократному передвижению предметов мебели с места на место, для получения доступа ко всему потолочному пространству, и к чистке кресел и дивана, потому что пыль имеет свойство пробираться под пленку, находя мельчайшие отверстия;
3. Очистить потолок от отставшей краски, следов плесени (грибка), копоти.

На потолок

В отличие от стен, монтаж обрешетки для гипсокартона на потолок имеет свою специфику. В основе каркаса используется 2 вида профиля: UD и CD. Если необходимо произвести фигурный потолок или многоуровневый, то в каркасе используются такие профили, как CW и UW. Толщина этих профилей бывает 50, 75 и 100 мм. Сейчас рассмотрим процесс изготовления таких типов каркаса:

1. Ячеистый.
2. Поперечный.
3. Сложные фигуры.

Ячеистый каркас

Этот тип каркаса будет оптимальным для одноуровневого потолка. Процесс монтажа выглядит следующим образом:

В этом случае обрешетка будет иметь пересечения 90°. Для начала монтажа решаете вопросы, связанные с высотой и уровнем потолка. Для этого, используя водяной уровень, в каждом углу наружном/внутреннем ставите отметки.
Благодаря этому измерению вы сможете найти самую низкую точку на основном потолке. От нее обязательно отступите около 25 мм, можно с запасом до 30 мм. Эта толщина потребуется для установки CD профиля (это на тот случай, если вам необходимо поднять потолок максимально высоко).
Полученные метки соединяете чоклайном (также можно взять малярный шнур, окунуть его в краситель, натянуть между метками и отбить уровень), в результате чего вы получите очертание будущего уровня потолочного каркаса.
Теперь пришло время по периметру потолка на стене закрепить UD профиль. Он укладывается строго на линию. Шаг крепления дюбелей 30–40 см. Нередко профиля продаются с уже готовыми монтажными отверстиями. В таком случае задача упрощается.
Так как мы делаем ячеистый или перекрестный каркас, то на потолке над профилем ставите метки каждых 60 см с обеих сторон. Далее отбиваете шнуром линии. Эту операцию выполняете перпендикулярно, вследствие чего на потолке у вас будет отбита решетка с ячейками 60×60 см. На полученных линиях необходимо будет закрепить консоли, но только не в местах пересечения профиля

Подвесы устанавливаются только для одного направления профиля.
Крепление подвесов выполняется с интервалом до 60 см по направлению профиля
Обратите внимание, важно учитывать направление цельного профиля, а не поперечного. Длина профиля может быть 3,5 или 4 м.
Подвесы фиксируются к потолку дюбелями Ø 6 мм
Желательно чтобы у входного отверстия дюбеля было кольцо

За счет этого они не будут проваливаться в монтажные отверстия на подвесе. Если отверстие вышло больше диаметра 6 мм, то замените дюбель на больший.
Теперь пришло время установить CD профиль. Он должен быть короче требуемой длины на 5 мм. Иначе при установке он может деформироваться.
При выполнении последующих действий нельзя спешить. Чтобы выставить профиль по уровню, натягиваете капроновую веревку. Чтобы ее не оттягивали профили, подогните свесы немного выше уровня нитки, при этом захватывайте и профиль. После этого по очереди отпускайте профиль и прикручивайте его к подвесам по уровню маленькими саморезами, которые известны как «блошки». Ими также между собой фиксируются CD и UD профиль.
Когда все цельные профили выставлены и закреплены к подвесам, можно приступать к изготовлению ячеек. Для этой цели необходимо будет использовать специальный краб. Под углом 90° закрепляете крабами отрезки профиля подходящего размера поперек существующего каркаса. Краб и перемычка также фиксируются «блошками».

Поперечный каркас

Другой вариант одноуровневого потолка из гипсокартона заключается в изготовлении поперечного каркаса. Многие мастера пользуются именно такой технологией.

В таком случае CD профиль устанавливается с шагом 40 см. При таком раскладе один лист ГКЛ будет пересекать 6 профилей, 2 из которых будут находиться по краям. Монтаж такого каркаса рекомендуется начинать с угла комнаты, который максимально приближен к значению 90°. В результате с одной стороны он должен прилегать к CD профилю на половину, а на вторую его часть будет прикручиваться следующий лист гипсокартона.

В остальном принцип сборки каркаса, вычисления и крепления не отличаются от технологии изготовления ячеистого каркаса. Используются все те же подвесы и UD направляющие, которые будут удерживать всю конструкцию.

Сложные фигуры

Если планируется собирать многоуровневый потолок с наличием фигур, то каркас обрешетки собирается особым образом. При этом для изготовления той или иной конструкции нет шаблонов. Каждый мастер может воплотить в жизнь практически любую фигуру и конструкцию на потолке из профилей и гипсокартона. Так, если необходимо согнуть направляющий UD профиль, то по всей его длине делаете надрезы каждых 5–10 см. Также в таких конструкциях используется UW профиль, который подрезается и прикручивается по линии каркаса. Для обрешетки используется все тот же CD профиль, который крепится подвесами к потолку.

Варианты сборки

Деревянные рейки Вопрос «как правильно сделать обрешетку?» имеет достаточно простой ответ, который зависит от того, какой тип каркаса будет монтироваться. Обрешетка для гипсокартона создается двумя способами:

• с применением деревянных балок и реек. Из дерева обрешетка будет немного проще;
• с использованием металлических профилей. Их применение позволит создать более прочный и долговечный каркас.

Тип каркаса зависит в большей степени от ваших финансовых возможностей.

Профиля

Однако помните, что дерево менее прочный материал, да к тому же и хорошо горит. Поэтому в целях пожарной безопасности все же стоит отдавать свое предпочтение в пользу металлического профиля. Такое устройство будет более долговечным, хоть на его сборку и уйдет немного больше времени.

Как проводить монтаж профиля под гипсокартон под потолок

Для крепления чистового слоя гипсокартона на профиля лучше использовать саморезы с глубиной сверления до 15 миллиметров. Больше — излишне. Крепления производится по внутренней части. Можно и снаружи, то все шляпки придется закрывать при помощи, например, штукатурки.

А можно ли использовать клей? Как правило, от такой технологии давно отказались, так как:

• полиуретановая основа может повреждаться влагой;
• предельная статическая нагрузка будет значительно ниже;
• при затоплении или попадании влаги листы гипсокартона попросту прогнутся;
• конечная конструкция — совсем не устойчива.

Деревянная обрешетка под гипсокартон на стену и потолок

Многие считают, что деревянная обрешетка отслужила свой век и сдала позиции металлическому профилю. Но в некоторых случаях все же применяют именно каркас из дерева. Делается это по разным причинам:

• Цена дерева на порядок ниже, чем оцинкованного металла
• В деревянном доме применение каркаса из дерева оправданно по понятным причинам

Также целесообразно применять обрешетку под гипсокартон из бруса,  если под рукой имеется изрядное количество ненужного дерева. Но нужно задумываться и о недостатках дерева, которых не так много, но они довольно существенны:

• Самый главный недостаток – боязнь влаги, поэтому такой каркас можно устанавливать только в сухих комнатах (кухни, ванные или просто сырой дом исключают возможность установки деревянного каркаса)
• Второй недостаток вытекает из первого – выбор материала, т. к. дерево в магазинах не очень подходит для подобного сооружения, так как его влажность довольно высока – материал придется дополнительно просушивать. Иначе со временем брус высохнет уже после монтажа и деформируется, а вместе с ним и вся стена или потолок. Также из него при высыхании могут выпасть саморезы

Установка каркаса на стены

Теперь подробно разберемся,  как правильно делать обрешетку под гипсокартон из дерева. Установка металлической обрешетки не сильно отличается от монтажа деревянной, но все же имеет ряд небольших отличий:

1. Если ремонт проходит в деревянном доме, для удобства крепления в местах, где будут располагаться основные направляющие каркаса, подточите стену;
2. Крепим вертикальные направляющие, используя шурупы или же саморезы. Шаг крепления – 250 мм или меньше, дабы уменьшить риск обрушения стены;
3. Закончив крепление несущей конструкции, между ее элементами устанавливаем поперечные балки, которые придадут дополнительной жесткости конструкции;
4. Теперь укладываем теплоизоляционные материалы в промежутки между брусьями;
5. Последний этап монтажа деревянного каркаса – главное отличие от установки металлического. Дерево стоит обработать специальным составом, предотвращающим гниение и коррозию.

Установка деревянного каркаса на потолок

Устройство деревянной обрешетки под гипсокартон практически не отличается от устройства металлической. Главное отличие – невозможность создать изогнутые конструкции, которых требует создание красивых многоуровневых потолков, из-за слабой пластичности дерева. Монтаж проводится так же:

1. Возведение опорных балок. Они также крепятся на подвесы;
2. Чтобы придать жесткости, устанавливаются поперечные брусы, преимущественно с помощью саморезов;
3. Обработка специально предназначенным составом для защиты от коррозии и гниения;
4. Укладка самих листов гипсокартона.

Виды устройств каркаса

Чтобы начать устройство каркаса, сначала определитесь с тем, какая схема монтажа профилей будет использоваться. От этого зависит расход материала, распределение осветительных точек, уровень высоты конструируемого потолка. Существует три способа изготовления каркаса:

• с применением ячеек;
• с использованием исключительно поперечных профилей;
• сложные каркасы (с ярусами, криволинейными формами, натяжными полотнами и пр.).

Типы металлических каркасов

Ячеистый и поперечный каркас изготавливается из несущих и направляющих профилей форматом CD и UD. Разница между ними заключается в том, что для первого способа перпендикулярно несущим планкам, расположенным вертикально с шагом 60 см друг от друга, устанавливаются дополнительные ребра жесткости, затем сверху крепится лист гипсокартона.

В поперечном же присутствуют только вертикальные несущие профили, шаг между которыми составляет 50 см. Дополнительных подпорок не используется.

Бесспорно, второй вариант устройства каркаса проще, но предпочтительнее использовать ячеистую конструкцию, так как она надежнее. Для конструирования каркасов сложных форм, помимо профилей с сечением CD и UD, применяются также форматы CW и UW.

Особенности сборки фальшстен и перегородок

Фальшстены – это вертикальный аналог подвесного потолка, базовым основанием для которого служит имеющаяся стена. Технология сборки здесь схожа с потолочной, но сетку можно не собирать. Во-первых, высота потолков нечасто превышает 2500 мм (длину ГКЛ), а если превышает, то не намного. Во-вторых, лист, стоящий вертикально, не будет стремиться к провисанию. Здесь, скорее, необходимо усилить его устойчивость к «продавливанию».

Этого можно добиться, установив стоечные профили вертикально через каждые 40 см. Экономии металлопрофиля не получится, зато станут не нужны «крабы», что значительно ускорит процесс. Если же понадобится стыковать лист, можно установить и «подвесить» перемычки в местах стыка.

Каркас перегородки из профиля под гипсокартон также может представлять собой сетку из вертикальных стоек и горизонтальных перемычек. Такое устройство оправдано, когда их высота значительно превышает длину листа гипсокартона. В большинстве же случаев удобнее применять более частую установку стоечных профилей – через 40 см. Перемычки тогда становятся нужны только в местах стыка ГКЛ.

Подвесы в перегородках не применяют – ведь для них нет никакой опоры. Поэтому здесь решающее значение имеют такие параметры металлопрофиля, как толщина стенок и размеры. Также, с целью повышения жесткости конструкции, используют более прочные листовые материалы, чем для потолка. В том числе – толстый ГКЛ (12.5 мм), ГВЛ (гипсоволокнистый лист), СМЛ (стекломагниевый лист).

Если вы разобрались с обычной обрешеткой на стену, то собрать каркас для перегородки из гипсокартона не составит труда.

Конструкции из гипсокартона на потолке

Закрепить гипсокартонные листы на потолочном перекрытии можно, и не используя каркас. Существует немало примеров успешного крепления гипсокартона с помощью клеевых композиций. Результат получается неплохим, если потолочное перекрытие подшито ровными, как стол, панелями или фанерой, и не требует дополнительного выравнивания и корректирования уровня гипсокартона.

Но использование металлического каркаса позволяет решить сразу четыре проблемы:

• Скрыть дефекты на потолочной поверхности;
• Компенсировать существующие уклоны на потолке;
• Сформировать дополнительное пространство между черновым потолком и облицовкой из гипсокартона;
• Компенсировать большую часть деформаций, возникающих при усадке здания, «гуляния» плит перекрытия вследствие температурных напряжений в переходной период осень-зима-весна.

Использование металлического несущего каркаса обеспечивает воздушную подушку, в которой всегда можно разместить утеплитель, шумоизоляцию, а кроме того, это еще хороший способ спрятать на потолке под гипсокартоном проводку или построить каналы для водопроводных и кабельных коммуникаций.

Есть у каркасного способа монтажа гипсокартона пара негативных моментов. Во-первых, металический каркас «ворует» высоту потолка, в среднем на 10-12 см. Во-вторых, металлические профили и подвесы — это дополнительные расходы, зачастую составляющие примерно половину бюджета, выделенного на облагораживание потолка гипсокартоном.

Важно! Установка отделки потолка на каркасе — это единственный способ закрепить гипсокартон на потолке идеально точно, без риска обрушения и растрескивания облицовки. Это интересно: Чем белить потолок, какие инструменты использовать, что выбрать — мел или известь, подробное фото и видео

Это интересно: Чем белить потолок, какие инструменты использовать, что выбрать — мел или известь, подробное фото и видео

Поперечный каркас – монтаж

По сравнению с ячеистым, подобная конструкция требует меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при этом уменьшается промежуток между отдельными поперечными профилями – вместо 60 см необходимо 40-50 см.

Поперечный каркас для подвесного потолка

Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, с помощью нити отбиваются места монтажа профилей. Кроме того, нужно определить угол, максимально близкий к 90 градусам.

Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40 см.

Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стене шурупами с дюбелями.

Использование уплотнительной ленты

Профили можно крепить с помощью дюбелей, в зависимости от материала поверхности – забивными или вкручивающимися

Шаг 4. Как и для ячеистого каркаса, устанавливаются подвесы в 30 см от стены и в 60 см друг от друга. Концы элементов загибаются вниз.

Крепление подвесов

Шаг 5. Поперечный потолочный профиль отрезается под нужную длину. Чтобы при тепловом расширении не повредить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.

Крепление поперечного потолочного профиля

Видео — Как резать профиль UD и CD своими руками

Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам при помощи малых саморезов, называемых клопами.

Обрешетка под гипсокартон

Обрешетка под ГКЛ на стены

После завершения подготовительных мероприятий, чтобы создать прочную обрешетку для стен, потолка, выполняют разметку на черновых основаниях. Разметка, проведенная не по правилам, приведет к ошибкам при создании каркаса. Допустив ошибку, придется разбирать конструкцию, готовый каркас. Нанося разметку, учитывайте состояние, дефекты, неровности стен.

Работа начинается с отступа от основания. Для стен достаточно отступить 10 см, для потолка – 10-15 см. Величина отступа зависит от толщины утеплительного материала, который будет заложен в обрешетку, толщины профилей, направляющих. Созданное пространство позволит замаскировать коммуникационные системы. Чертят ровную линию, проходящую параллельно поверхности стены.

От проведенной линии отступают расстояние, равное толщине используемого ГКЛ, что будет являться границей расположения основания. Периметр должен быт идеально ровным, точным. Поэтому работа по нанесению разметки выполняется с помощью различных измерительных приборов. После разметки переходят к монтажу обрешетки.

Более сложные конструкции

Создание многоуровневого потолочного каркаса сложной формы – процесс творческий. Но есть несколько принципов, применимых ко всем подобным конструкциям.

Создание конструкции с плавными переходами

Сначала устанавливают каркас первого уровня и обшивают его гипсокартоном. Затем на нем обводят контуры следующего фигурного слоя. Направляющие второго ряда режут в соответствии с узором и крепят к профилю первого ряда. Иногда места стыковки укрепляют подвесами.

Если покрытие предусматривает изгибы то, чтобы добиться плавных переходов, профиль надрезают через одинаковые промежутки и сгибают его по нужной форме. Чем круче будет изгиб, тем короче делают расстояния между подрезами. Подготовленный таким образом материал монтируют к направляющим, обшивают и, если уровней больше двух, повторяют процесс еще раз.

Разновидности каркаса под гипсокартонный потолок

• Металлические. Обходятся недорого, отличаются хорошими эксплуатационными характеристиками, легкостью в монтаже, практичностью.
• Деревянные. Материал стоит дороже, является менее долговечным и требует обработки перед использованием. Есть определенные сложности в монтаже из-за периодических изменений параметров древесины и зависимости ее от температурно-влажностного режима. Из преимуществ — экологичность.

1. Ячеистой. Прикрепленные профили и перемычки образуют одинаковые ячейки.
2. Поперечной. Такой способ фиксации чаще используют мастера, имеющие навыки оборудования каркасов. В этом случае лист гипсокартона прикрепляется только к поперечно расположенным профилям.

• Одноуровневое. Потолочные профили находятся в одной плоскости.
• Многоуровневое. Рассчитано на монтаж нескольких ярусов, а потому более сложное в исполнении.
